变压器综合测试仪快速操作指南一、安全说明 (2)1.1操作者注意事项 (2)1.2一般安全说明 (2)二、仪器检查 (3)三、仪器简要介绍 (3)3.1前面板说明 (4)3.2后面板说明 (7)四、扫描盒简要介绍 (9)4.120PIN/24PIN扫描盒说明 (10)4.248PIN/50PIN扫描盒说明 (12)4.396PIN扫描盒说明 (14)4.4多脚位扫描盒说明： (16)五、变压器单组测试操作指南 (18)六、变压器扫描测试操作指南 (22)七、联系我们 (31)-1-公司声明本说明书所描述的可能并非仪器所有内容，常州市优策电子科技有限公司有权对本产品的性能、功能、内部结构、外观、附件、包装物等进行改进和提高而不作另行说明！由此引起的说明书与仪器不一致的困惑，可通过封面的地址与我公司进行联系。
一、安全说明1.1操作者注意事项尊敬的用户，本产品的设计和制造采用世界最先进的技术和生产工艺，全面保证产品的质量和可靠性。
但是，特别是非专业人士的操作或者非常规使用会存在潜在的危险。
特别声明：只有经过常州市优策电子科技有限公司授权的人员才能执行维修操作。
1.2一般安全说明●本产品电源线须要国家认可。
●本产品使用电源须接地可靠，否则会对测试产生影响。
●本产品电源开关处于“ON”状态时，请勿直接插拔电源线。
●若被测件带电，须进行可靠放电后再使用本仪器测试。
●请勿私自开盖操作。
●怀疑本产品出现故障时，请勿盲目操作，可联系本公司维修人员。
●使用本产品有问题时，可联系本公司技术支持（须提供产品序列号）。
●保持产品的清洁与干燥，请勿在潮湿环境下或易燃易爆环境下操作本产品，并保持适当的通风。
-2-二、仪器检查●收到产品如发现包装严重损坏，请先保留，直到产品整机和附件测试正常。
●检查整机，若发现仪器损坏，请与负责此业务的经销商或本公司联系。
●检查附件，请根据装箱单检查附件，若发现附件缺失或损坏，请与负责此业务的经销商或本公司联系。
变压器综合测试仪操作规程指导书(总7页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--变压器综合参数测试仪操作规程1.适用范围：本仪表ZX2789-20P是一种测试变压器综合参数的测试仪，可以测试圈数或匝数比、电感、漏感、电容、交/直流电阻、阻抗、脚位短路及品质因数。
2.系统连接准备将仪器220V电源线插头接入仪器后面板电源插座中将变压器测试架“SCANNER”排线可靠接入仪器后面板“SCANNER”接口将测试端“UNKNOWN”四端同变压器测试架连接电缆接口对接牢靠仪器电源线插头接上220V电，打开仪器电源按键，显示屏出现如图测试界面3.参数设置操作变压器测试设置按仪器面板“LCRZ”主键，进入变压器单机测试《变压器测试设置》画面。
供包括5个软键：“测试设置”、“极限设置”、“测量显示”、“判别显示”、“用户校正”，如按相应软键分别进入相应设置页面（匝数）测试参数设置将光标利用方向键移动到‘TURN’域，将显示“内阻”、“显示”可用软键，使用软键切换到“内阻”、“显示”可进行相应参数设置测试参数设置将光标利用方向键移动到‘Lx’域，将显示“内阻”、“模式”软键，使用软键切换到“内阻”、“模式”可进行相应参数设置频率、电平、开关设置将光标利用方向键移动到‘频率’域、“电平”、“开关”相应域，使用数字键盘及确认键，完成相关参数的设置变压器极限设置”界面在“变压器测试设置”页面，按软键<极限设置>，进入变压器“变压器极限设置”界面如图将极限参数模式设置为“ABS”，极限参数（标称、下限、上限），主要包括Np(主匝）、Ns(次匝）、Lx(主感）、Lk(漏感）；使用数字键盘，按确认键或单位软键结束输入，完成相关参数设置输入；需要清除极限设置，将光标移动到“工具”域，使用清除列表变压器测试显示”界面进入变压器测试显示界面，页面各行显示变压器的各个参数测试结果，同时在此页面包含2个设定：1.触发（INT-内部触发仪器连续重复测试） 2.速度（选择慢速-测试结果稳定和准确）变压器判别显示”界面如上图在‘变压器测试’页面，按软键‘判别显示’，进入变压器判别显示界面，该页面内容为变压器各参数测试结果（H表示上超标，L表示下超标并用红色显示；所有参数都合格显示PASS，否则显示FAIL同时伴有蜂鸣器报警）用户校正”页面在‘变压器测试’页面，按软键‘用户校正’，进入“用户校正”页面，此界面可设置：1.开路校正（设置为ON）2.短路校正(设置为ON)3.负载校正(设置为ON)等项本仪器使用“外扣除补偿”功能，将该项全部设置为“OFF”按仪器面板“LCRZ”主键，进入变压器单机测试《变压器测试设置》画面。
DateDescription：ZHIDAO 2016.4.8THESE DRAWINGS AND SPECIFICATIONS ARE THE PROPERTY OFELECTRONICS, INC. AND SHALL NOT BE REPRODUCED OR USED AS THE BASIS FOR THE MANUFACTURE OR SELL OF APPARATUSES OR DEVICES WITHOUT PERMISSION.Drawn Document Name ：YLNZD-BYQZC-0.1REV.0.1变压器综合测试仪检测指导一．调出Zentech3259变压器综合测试仪检测界面：1.开机界面和按键主面板：2.按面板按键“MEAS ”，进入以下界面：3.选择“变压器综测”，进入以下界面：4.选择“变压器ID 设置”，进入以下界面：Date Description：ZHIDAO 2016.4.8THESE DRAWINGS AND SPECIFICATIONS ARE THE PROPERTY OF ELECTRONICS, INC. AND SHALL NOT BE REPRODUCED OR USED AS THE BASIS FOR THE MANUFACTURE OR SELL OF APPARATUSES OR DEVICES WITHOUT PERMISSION.Drawn Document Name：YLNZD-BYQZC-0.1REV.0.15.选择“载入”，进入以下界面（变压器文件菜单）：6.按面板“ENTER”,选择所要检测的变压器文件编号，按“ENTER”，后续菜单选“下一页”直至进入测试页面。
7.进入测试页面后，即可将变压器放在测试夹具上检测，按下气动开关，如果仪器有“滴”的声音，则合格通过；如果没有声音，则表示检测不合格，界面不合格参数会有白色标注。
仪器名称变压器测试仪功能综合测试文件编号仪器型号ZX-2789/3690H 厂商版本A0一、面板说明1.商标及型号仪器商标及型号及仪器测量的范围等。
2.LCD液晶显示屏800*480点阵液晶显示屏，显示设置信息、测量结果、测量条件等3.软键六个软键可用与选择控制和参数，每个案件的左方都有相应的功能定义。
软键定义随显示页面的不同而改变4.PASS LED测试结果通过LED灯5.NEXT键快速翻页键6.FAIL LED测试结果不通过LED灯7.数字键用于输入数字等相关信息8.ESC键结束数字键盘部分的输入9.（←）键BACKSPACE键。
按此键删除输入数值的最后一个字符10.KEYLOCK键按KEYKOCK键，HEYLOCK按键会被点亮，表示当前面板按键功能被锁定，再次按KEYLOCK 键，KEYLOCK键会熄灭，表示解除键盘锁定状态。
如果口令功能设置为ON，解除键盘锁定时需输入正确的口令，否则无法解除键盘锁定。
核准审核制作日期仪器名称变压器测试仪功能综合测试文件编号仪器型号ZX-2789/3690H 厂商版本A021FILE 快捷键按FILE键，直接进入文件界面22. 电源开关（POWER）按此键可进行电源开关的打开和关闭23. USB HOST接口用于连接U盘存储器二、屏幕区域：各部分的名称与功能1. 功能设置区域在该区域可设置仪器一些相关参数2.文件域把光标移到该区域，可进行文件管理操作。
文件管理操作包括：加载、保持、删除。
3.工具域一些不常用的功能，在显示页面没有相应的设置域，被列入工具域中。
4. 软键区域该区域被用于显示软键的功能定义。
软键的定义随光标所在的域的位置不同而具有不同的功能5. 消息提示及数据输入区域该区域用于显示系统提示信息以及用户数据输入信息。
2.5基本操作指南变压器综合测试仪的基本操作为：◆使用菜单按键（LCRZ、TRANS、SYSTEM）和对应软键选择你想要的显示页面。

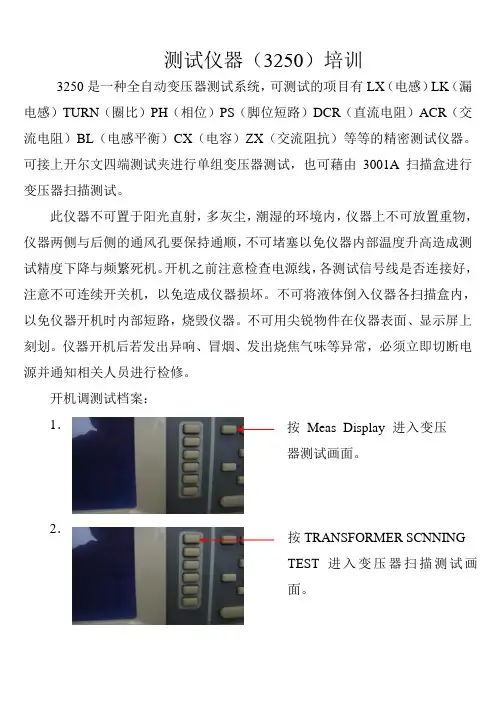

测试仪器（3250）培训3250是一种全自动变压器测试系统，可测试的项目有LX （电感）LK （漏电感）TURN （圈比）PH （相位）PS （脚位短路）DCR （直流电阻）ACR （交流电阻）BL （电感平衡）CX （电容）ZX （交流阻抗）等等的精密测试仪器。
可接上开尔文四端测试夹进行单组变压器测试，也可藉由3001A 扫描盒进行变压器扫描测试。
此仪器不可置于阳光直射，多灰尘，潮湿的环境内，仪器上不可放置重物，仪器两侧与后侧的通风孔要保持通顺，不可堵塞以免仪器内部温度升高造成测试精度下降与频繁死机。
开机之前注意检查电源线，各测试信号线是否连接好，注意不可连续开关机，以免造成仪器损坏。
不可将液体倒入仪器各扫描盒内，以免仪器开机时内部短路，烧毁仪器。
不可用尖锐物件在仪器表面、显示屏上刻划。
仪器开机后若发出异响、冒烟、发出烧焦气味等异常，必须立即切断电源并通知相关人员进行检修。
开机调测试档案：1．2． 按Meas Display 进入变压器测试画面。
按TRANSFORMER SCNNING TEST 进入变压器扫描测试画面。
3．4．56．7．按TRANSFORMER ID进入变压器编号画面。
按RECALL进入变压器档案列表画面。
按Enter 后，显示屏中央出现一个对话框，利用数字键输入所需档案的序号，按Enter。
按Yes 后进入变压器编号画面。
8．在变压器编号画面后按NEXTPAGE进入测试条件画面。
9．在变压器测试条件画面按MEASDISP进入测试画面。
打开加电流测试设置1．在变压器测试画面按此键打开加电流设置按键。
2．按BIAS ON 打开加电流按BIAS OFF 关闭加电流3．确认测试架是否正确安置到扫描盒上，测试档案是否正确，将材料正确放入测试架内，踩下脚踏板开关，仪器即开始测试。
不良品如何判定：1．断线如下所示PIN LX TURN DCR1-2 -26354 uH 1。
00T 365214KΩ1-3 -15121 uH 20。
变压器测试仪操作說明書第1頁共4頁仪器名称变压器测试仪功能综合测试文件编号仪器型号ZX-2789/3690H 厂商致新版本一、面板说明1.商标及型号仪器商标及型号及仪器测量的范围等。
2.LCD液晶显示屏800*480点阵液晶显示屏，显示设置信息、测量结果、测量条件等3.软键六个软键可用与选择控制和参数，每个案件的左方都有相应的功能定义。
软键定义随显示页面的不同而改变4.PASS LED测试结果通过LED灯5.NEXT键快速翻页键6.FAIL LED测试结果不通过LED灯7.数字键用于输入数字等相关信息8.ESC键结束数字键盘部分的输入9.（←）键BACKSPACE键。
按此键删除输入数值的最后一个字符10.KEYLOCK键按KEYKOCK键，HEYLOCK按键会被点亮，表示当前面板按键功能被锁定，再次按KEYLOCK 键，KEYLOCK键会熄灭，表示解除键盘锁定状态。
如果口令功能设置为ON，解除键盘锁定时需输入正确的口令，否则无法解除键盘锁定。
核准审核制作日期变压器测试仪操作說明書第2頁共4頁变压器测试仪操作說明書第3頁共4頁仪器名称变压器测试仪功能综合测试文件编号仪器型号ZX-2789/3690H 厂商致新版本21FILE 快捷键按FILE键，直接进入文件界面22. 电源开关（POWER）按此键可进行电源开关的打开和关闭23. USB HOST接口用于连接U盘存储器二、屏幕区域：各部分的名称与功能1. 功能设置区域在该区域可设置仪器一些相关参数2.文件域把光标移到该区域，可进行文件管理操作。
文件管理操作包括：加载、保持、删除。
3.工具域一些不常用的功能，在显示页面没有相应的设置域，被列入工具域中。
4. 软键区域该区域被用于显示软键的功能定义。
软键的定义随光标所在的域的位置不同而具有不同的功能5. 消息提示及数据输入区域该区域用于显示系统提示信息以及用户数据输入信息。
2.5基本操作指南变压器综合测试仪的基本操作为：◆使用菜单按键（LCRZ、TRANS、SYSTEM）和对应软键选择你想要的显示页面。
仪器名称 综合测试仪功 能 电气测试文件编号仪器型号厂 商版 本 一、面板介绍：1. POWER ：电源开关2. LCD 显示屏：显示测试画面B HOST 接口：用于拷贝资料4. 蜂鸣器口：用于发出OK 与NG 声响5.功能键：不同显示画面对应不同功能6. 调用测试文件功能键：用于调取测试资料7.MEAS 键：按此键可直接进入测试界面8.SUTEP 键：按此键可直接进入测量设置界面9.SYSTEM 键：系统设置界面 10.数值键：用于向仪器输入数据11.ESC 键：退出功能 12.BACKSPACE 键：用于删除输入数值最后一个键 13.CAL 键：可选择对扫描测试开路、短路校准 14.KEYLOCK 键：开、解锁键 15.DC BIAS 键：用于允许和禁止直流偏置输出16.RESET 键：复位键，当变压器扫描测试进行时，按下此键即停止扫描17.TRIGGER 键：触发按键，当仪器触发方式设定为MAN （手动）模式时，按此键可触发仪器测试 18.连接扫描盒前端口：用于仪器连接扫描盒进持扫描测量 19.ENTEN 键：用于终止输入数据输入 20.光标键：进行光标移动选择所需项目21.机壳接地端：该接线端于仪器机壳相连。
用于保护或屏蔽接地连接22.功能键：复合功能键。
当变压器扫描显示页面，插上U 盘按此键，可选择拷全屏或保存测试数至U 盘；当变压器设置页面，可快速的切换变压器测试页面核 准 审 核 制 作 日 期4321567 8 910110 120130140 150 160 170 18192021 22仪器名称 综合测试仪功 能 电气测试文件编号 仪器型号厂 商版 本二、操作说明：1.仪器、扫描盒、治具的连接如下图：23.连接扫描盒前端口：用于扫描盒连接仪器 24.扫描盒：由仪器控制其扫描测量 25.脚踏板开关： 26.综合测试治具27.SCANNER ：控制端口，用专用电缆线将扫描盒SCANNER 接口与仪器SCANNER 接口相连接 28.专用电缆线：用于仪器与扫描盒的连接 29.电源线：用于接通220V/50HZ 的电压 30.SCANNER 接口：通过SCANNER 接口控制变压器扫描盒2.仪器的开机：接通220V/50HZ 电源后，按下如图“1”电源开关按键后再按MEAS 键进入变压器测试界面。
&1、前言1、1产品概说.3250A Automatic Transformer Test System 乃是一部全功能自动化测试的零件量测分析仪器, 本量测仪器设计的主要宗旨为本着十多年来的经验与成果累积, 为解决目前日益蓬勃发展的电子业因人工效率以及产品品质所带来之烦恼, 满足电子行业提高工作效率及提升产品之品质需要，其性能质量已达国际水准。
本测量仪器所包含之量测功能有电感、电容、交流电阻、阻抗 (L、C、R、Z), 直流电阻 (DCR), 变压器相位 (PH), 及圈数比 (Turn-Ratio), 漏电感(Lk), 脚位短路(PS), 平衡 (Balance)等测试功能,为生产线及品管QC提供最完善的测试功能。
经由本量测仪器之内部控制之自动式及可程序之量测功能, 以提供在低成本下有高精度、便利、快速及可靠之测试, 其提供了上下界限比较及分组测试, 测试频率及测试电压之选择控制、加载校正(Load)、多频扫瞄测试功能、设定数据储存记忆功能、单机扫描测试功能、另外可藉由扫描控制器做全功能完全扫描测试, 内存扩充接口做数据存取控制, RS-232接口做数据传输与统计分析功能, 打印机接口功能将测试结果打印, 藉由操纵接口HANDLER经由外部触发仪器量测并可将此量测结果藉由此接口送至外部,做为反应零件处理设备. 本仪器亦有提供重迭电流(I≦1A)产生器, 可配合重迭电流产生器量测线圈重迭电流电感量。
多用途可变的测试装置, 人性化的键盘设计, 引导式的操作接口, 超大型液晶显示面板, 按键锁住和密码保护功能等等措施都使本仪器在操作上能方便容易的使用, 并有保护功能使测试结果被清楚的显示于显示器上。
3250A基本量测准确度为0.1%, 校正时以校正用之专属量测装置 (可选购) 并输入简单之量测参数. 使用者只需在程序中提供开路 (Open) 及短路 (Short) 的条件即可非常简单快速完成校正作业.仪器随时需要外部测试或导线延伸测试时, 注意需使用正确的4接点连接测试. 且在高频量测时需考虑测线的高频响应.1.2规格摘要 测定参数: 第一测试参数 -- L、C、R、｜Z｜、Y、△、△%、DCR、Turn-Ratio第二测试参数 -- Q、D、R、θ 基本精度 : Basic 0.1%（1kHz/ 1V rms） 测定范围 : L -- .0001uH ～ 9999.9HC -- .001pF ～ 999.99mFR -- .0001Ω ～ 999.99MΩ｜Z｜ -- .0001Ω ～ 999.99MΩQ -- .0001 ～ 99999D -- .0001 ～ 99999θ -- -90.00° ～ ＋90.00°DCR -- .01mΩ ～ 99.999kΩNp -- .01 ～ 999.9 TurnNs -- .01 ～ 999.9 Turn（＋、—） 测定频率: 20Hz 至 300KHz 测定电压: 10mV至 2Vrms, 每段10mV 等效电路: 串联、并联 零点校正 : 开路、短路 圈数比: 频率1KHz至300KHz, 测试电压 0.1V 至10Vrms 注意 :因本测试机只能接受 10V 的感应电压, 故设定圈数比时以 Vs 不大于 10V 为主. 扫描测试 : 配合扫描测试治具可做20点之变压器扫描测试.1.3 附带检查当贵客户在收到这仪器后, 请检查下列项目:(1). 此制品外表是否有任何损害或刮伤.(2). 表 1-2 为本机之附件.如果您发现任何损坏或附件遗失, 请通知本公司、分公司或代理商以求立即之服务.表 1 - 2 标准附件项 目 材 料 编 号数量备 注电源线 P0001 1 1 公尺长弯头电源线测试线 (4-Terminal) T01010 1 夹测待测物用测试线 (2-Terminal) TR0010 1 Turn-Ratio 专用测试夹慢熔保险丝 1A F1A001 2 电源 AC 220V用使用说明书 M1100 1 中文2、规格 (15℃～35℃ RH ≦ 75%)2.1 量测功能 量测参数 :｜Z｜:阻抗绝对值｜Y｜:电纳L : 电感量C : 电容量R : 电阻D : 损失因素Q : 品质因素Rs : 等效串联电阻Rp : 等效并联电阻X : 电抗θ : 相位△ : L/C/R/｜Z｜偏差值△% : L/C/R/｜Z｜偏差百分比DCR : 直流电阻Np/Ns : 圈数比Vp/Vs : 电压比Ns : 次级圈数Vs : 次级电压 参数组合 :｜Z｜,｜Y｜L, C R θ(deg)/θ(rad) D, Q, Rs, Rp, Q, X, 误差校正补偿 (Deviation)：当因外接治具造成机器量测和实际值有误差时, 可设定实际值于测试条件内, 将量测值校正为实际值, 将治具所造成之误差影响减至最低. 等效电路 ：并联、串联. 檔位：自动、手动. 触发模式 ：内部触发、手动触发、外部触发 (RS-232, Handler Interfaces选购). 测量端子 ：电感、电容、阻抗. 直流电阻为4端测试. 圈数比为6端测试. 积分时间 ：快速、中速、慢速.2.2测试讯号 频率：20Hz～300KHz 准确度：±0.01% 讯号标准：范围 设定准确度 电压 10mVrms to 2 Vrms ±10%＋1mVrms 输出阻抗：Turn 10Ω,当测试位准≤2V 50Ω,当测试位准＞2V其 他Constant=OFF:依电阻范围不同而定Constant=320X: 100Ω ±0.5%Constant=107X: 25Ω ±0.5% Constant=106X: 50Ω 100mA±0.5%(1V设定) 电感负载小于10Ω,10Ω±10%,阻抗≥10Ω 测试讯号标准观看：模式 范围 准确度Voltage110mVrms to 2 Vrms ±（3% of reading ＋0.5mVrms）1：当待测物之阻抗小于100Ω, 测试讯号标准需加上阻抗大小量测准确度 (参考表2-1)2.3 测量范围参数 范围阻抗大小, 交流阻抗, 电抗 0.1 mΩ to 999.999 MΩ电纳 0.1 nS to 99.9999 S电容 0.001 pF to 999.99 mF电感 0.1 nH to 9.9999 kH损失因素 0.0001 to 99999品质因素 0.0001 to 99999相位角 -90.00 ° to 90.00 °偏差百分比 -100.00% to 100.00 %直流电阻 0.01 mΩ to 99.999 kΩ圈数比 100 : 1次级电压 10V max2.4 测量准确当确实遵守下列条件和状态能有效确保测量准确：(1) 热机时间：≧30分(2) 做完正确开路和短路归零校正.2.5 准确度 厂内校正1年内 温度 ：23℃±5℃ 相对湿度 ：80% maximum 热机 ：最少30分钟 在以上条件下作归零校正1. 阻抗大小 – 相位准确度基本准确度如表2-1 以快速测量时, 准确度乘以22. 电感, 电容, 交流阻抗准确度品质因素≧10(损失因素≦0.1), 相对于阻抗大小之精度, 其中感抗 =｜2πfL｜容抗 =｜1/(2πfC)｜根据图2-1 LC和阻抗大小转换表.当品质因素<10 (损失因素0.1), 电感准确度乘以(1＋1/Q)电容准确度乘以(1＋D).3. 损失因素, 品质因素, 交流阻抗准确度.损失因素损失因素准确度 = ±[ tanθe．( 1 + D2 ) ] / [ 1 - D．tanθe]品质因素 ≧10品质因素准确度 = ±[tanθe． ( 1 + Q2 ) ] / [ 1 - Q．tanθe ]品质因素 <10, 品质因素准确度乘以 (1＋1/Q)< θe : 相位误差>表 2-1 阻抗大小 – 相位准确度频率 (Hz)注 : 在境界在线之规格以较好的一边为适用4. 等效串联电阻. 等效并联电阻准确度品质因素≦0.1交流阻抗准确度= 阻抗大小准确度品质因素≧0.1 准确度乘以 (1＋Q)5. 直流电阻准确度：±(0.5% ＋ 0.2mΩ) >10mΩ±(1% ＋ 0.2mΩ) <10mΩ6. 圈数准确度 ：±(0.5% ＋ 0.2T)测试频率图 2 – 1 L.C.Z. 转换2.6 校正功能 开路归零：去除由于测试治具引起开路杂散阻抗的量测误差. 短路归零：去除由于测试治具引起短路残余阻抗的量测误差. 载入校正：当因外接治具或机器误差, 造成量测和实际值有误差时, 可设定实际值于测试条件内, 将量测值和实际值做载入校正. 加载后系统即以加载值为标准.2.7 LIST SWEEP最多可设定9组频率之测试讯号标准, 单一或连续测试皆可执行. 2.8 比较功能主参数有10组Bin判定, 次参数有良/不良判定. 排序模式：绝对值模式：分类以上、下限设定.百分比模式：分类以百分比设定. 分类计数：0 to 999999 LIST SWEEP比较：每笔测试皆可在屏幕上显示过高/良品/过低.2.9 界面: 印表界面：标准印表时界面. RS-232界面：标准RS-232界面. Handler界面：良品/不良品/外部触发.2.10 其它 显示器 ：320×240图表LCD显示. 电源 ： 100V～120V AC 50Hz/ 60Hz. 电力消耗最大140VA. 220V～240V AC 50Hz/ 60Hz. 电力消耗最大140VA. 环境 ：操作 -- 0℃ to 40℃, 10 to 85﹪相对湿度.储存 -- -10℃ to 50℃, 10 to 90﹪相对湿度. 尺寸 ：420mm(长) ×300mm(宽) ×175mm(高) 重量 ：约8.5kg.3、安装3.1 周围环境(1). 请不要使用本测试机于多灰尘或震动 的场所. 且勿直接曝露在日光直射或 腐蚀气体下. 请确认使用场所周围温度为 0 ～ 40℃, 且相对湿度低于 85%.(2). 本测试机后面板装有散热装置以避免内 部温度上升. 为了确定通风良好. 本机使 用时应使其背面远离其它物体或墙壁达 10cm 以上之位置. 勿阻塞左右通风孔以 使本测试机维持好的准确度.(3). 本测试机已经仔细设计以减少因 AC 电源端输入而来之噪声. 然而仍尽量使其 在低噪声环境下使用. 如无法避免噪声, 请安装电源滤波器.(4). 本测试机应存放在温度范围为 -25℃～ +70℃ 中. 如果长时间不用, 请将其放在 原始或相似包装箱中并避免日光直射及 湿气以确保使用时之良好状态.3.2 电源连接在接上电源线之前请务必确认电源开关在OFF 状态下, 请确认使用电压符合后板电压选择位置, 电源频率请使用50Hz 或60Hz.避免下列情况﹕灰尘腐蚀气体震 动后板至物体10公分以上之距离阳光直接照射电源杂讯电源滤波器如在高压杂讯下请用电源滤波器3.3 保险丝本测试机在背部装有一电源保险丝, 更换保险丝时请注意:(1) 请务必先将电源开关关闭, 并拔掉电源线再更换.(2) 保险丝规格 AC 220V～240V → T1A 250V为了安全及防止噪声干扰, 有必要使用三芯电源线以连接背面之电源插座至AC电源, 及因同理由而将前面面板之 GROUND 接点接地. 如下图所示:至电源开关电源插座3.4 电源稳压由于本测试机乃属于精密电子测试设备, 固有可能在操作完成测量后精确度常会由于主要输入电源之波动而受到严重的影响. 即使在实验室的环境也常遭遇到电源有 ±10﹪之变动. 因此建议在电源及测试设备间使用稳压器是唯一确定将电源电压影响测定数据变动去除之最好方法.3.5 待测物之接线由于连接3259 LCZ 测试器至 D.U.T (待测物) 可经由标明 H CUR、H POT、L POT及L CUR 之BNC接头连接 (如为量测变压器之圈数比及相位时则须再使 Sec (＋), Sec (－) 两测试端), 因此常须要外部测试设备. 注意L CUR 及L POT接头连接至DUT之相同端, 而Hcur及H POT连接至另一端. 而变压器量测时为L CUR及L POT接头连接至变压器Np－端而 H CUR及H POT 连接至 Np＋端, Sec(＋) 接到变压器Ns＋端而 Sec(－) 接到 Ns－ 端.3.6 LCD 显示器对比之调整LCD显示器对比之调整可经由 System Config设定, 但须注意调整时须因个人视觉所需而调整到适当的亮度, 避免过亮或是过暗.4．面板说明(1) 显示器 (LCD Display)本测试机所使用之显示器为320 X 240 Graphic mode LCD, 且含有 "冷阴极管式" 之背光显示, 故所有的量测值与设定值等等各项显示都能清楚的由肉眼辨视, 且有背光及对比调整功能可适应于不同环境. (2) 隔离端子 (Guard)此端子直接连接测试机外壳, 连接此端子至待测试物之隔离处以防止测试值受外界讯号干扰而影响准确性.(3) 未知待测物插座 (Unknown)4个独立BNC 插座, 连接一外部测试装置或导线以做未知待测物之测量. H CUR ：电流驱动端子, 高电位端. H POT ：电位侦测端子, 高电位端. L POT ：电位侦测端子, 低电位端. L CUR ：电流驱动端子, 低电位端. 注意 :当待测物为有极性之组件时, 于测试时须注意 " 高电位端 " 请接于前面板标示为 (＋) 之端子, 而 " 低电位端 " 请接于前面板标示为 (－) 之端子. 警告 :测量有极性之组件时请先做放电动作避免冲坏主机.测试功能画面按键 光标方向控制按键 预留/锁定键 显示器 选择键 主要功能选择按键 数字与符号按键 确认键(4) 圈数相位测试之二次侧 (Secondary) 专用端子2个独立BNC插座, 于圈数相位测试时连接一外部测试装置或导线到变压器二次侧以做未知待测物之测量.Sec(＋) ：电位侦测端子, 高电位端.Sec(－) ：电位侦测端子, 低电位端.(5) 选择键选择键共有6个, 其主要功能为配合 LCD 显示器颢示时, 某些功能需做选择或是其它的控制选项, 此时这些按键旁即会出现各种状态显示, 在依据所需要之状态或功能按下该显示旁之选择键即可.(6) 测试功能画面按键 (Meas Display)按下此键本测试机即处于零件之基本量测分析的功能画面下. 在此画面下可直接改变各种测试参数并立即读出数值, 例如：测试频率、测试电压、量测参数、测试速度及测试回路 (串联或是并联) 等等.(7) 主要功能选择按键 (Main Index)按下此键本测试机即处于主要量测功能选择的画面下, 在此画面可直接选择欲使用之测试功能, 例如：变压器测试功能、待测物测试结果判断功能、待测物试测值结果分类功能、多频扫描测试功能、开路测试、短路测试、加载校正等功能.(8) 系统参数设定按键 (System Setup)按下此键本测试机即处于主机主要系统参数设定功能选择的画面下. 在此画面可直接选择改变各主要的系统参数, 例如：本测试机之校正功能, 设定数据储存功能、设定数据呼叫功能, 系统时间日期设定功能、系统各显示参数与量测参数等等功能之选择与设定. (其中校正功能需使用密码方可进入设定)(9) 光标方向控制按键 (Cursor)按键共有4个分别为上、下、左、右, 这些按键为配合显示器于各种设定或是选择画面下, 控制设定光标移动之方向与位置以利各参数之输入, 也可当成选择键如在档位选择时用左、右键, 也可当做改变数值如设定频率或是电压时用上、下键都可达到所需之数值.(10) 触发按键 (Start/Trig)触发主机开始量测按键, 当主机之量测状态为手动触发模式时, 按下此键主机便做一次量测动作.(11) 数字与符号按键 (0……9.-)这些数字与符号按键为配合各设定状态下输入所需之数值与符号时使用.(12) 清除/辅助键 (Clear/Help)清除设定值按键, 用于清除显示器上光标所在之数值, 辅助键则是在主菜单中, 辅助使用者选择快速按键, 以方便设定此仪器.(13) 预留/锁定键 (Opt/Lock)此按键为预留功能之特殊按键, 目前此特殊功能为面板按键锁住功能, 当按下此键时显示器右上角会出现 "KEY LOCK" 字样表示目前面板按键功能已被锁住, 而欲清除此状态只需再按下此键即可解除. (如密码设定功能开启则需再输入密码方可解除,当Hard copy 功能的开启后, 按下此键可将目前显示器的内容由列表机直接印出.(14) 确认按键 (Enter)此按键之功能为将所设定之数值, 或是状态选择, 参数设定等动作于与确认.(15) 重置 (Reset)Reset按键之功能为在各设定画面下时, 欲重置该设定功能时则按下此按键即可, 而在外部测试状态下时, 欲重置主机测试同样按下此按键即可停止测试.快速功能键Reset按键也可当成快速功能键, 在 Main Index 画面下按下此键LCD显示器显示0～9, . , - 等12种功能, 选择适当的号码即可直接进入测试变压器该项功能窗口.(16) 电源开关 (Power)切换式电源开关, 按下[O]表示关闭, 按下[｜]表示为开启.5 操作说明5.1 系统参数操作设定说明 (System)（1）、按[SYSTEM]此键即可进入系统设定画面（2）、按下上图之 [系统配置] 键即可进入系统参数设定画面如下图 :（3）、按下上图之 [下一页] 键即可进入其它系统参数设定画面如下图:此四个按键依显示器上反白处不同﹐也就是设定项目不同时会出现不同作用（4）、按下上图之 [下一页] 键即可进入其它系统参数设定画面如下图:上图各显示参数说明如下：液晶背光调整：调整显示器显示之明暗对比, 出厂默认值为 "06" 而其控制范围为 "00～13" 共有十四种选择,按显示器旁之 [ ] 与 [ ] 两键来改变.蜂鸣器声音大小：选择主机蜂鸣器声音之大小声, 出厂默认值为 "SMALL – 小声" 而其选择范围为"L(LARGE) – 大声" 和 "S(SMALL) – 小声" 和 "OFF – 静音" 三种选择,按显示器旁之[L], [S] 与 [OFF] 键来改变.主机交流电源频率：选择主机所使用之交流电源之频率为 50Hz 或是 60Hz. 选择正确之电源频率将有助于测试值之稳定与正确, 因此务必正确的选择. 出厂默认值为 "60Hz" 而其控制选择范围为"50Hz/60Hz/NA" 三种选择,按显示器旁之 [50Hz] 与 [60Hz] 与 [NA] 三键来改变。
