操作规范(TYD3259C变压器综合测试仪)

变压器综合测试仪快速操作指南一、安全说明 (2)1.1操作者注意事项 (2)1.2一般安全说明 (2)二、仪器检查 (3)三、仪器简要介绍 (3)3.1前面板说明 (4)3.2后面板说明 (7)四、扫描盒简要介绍 (9)4.120PIN/24PIN扫描盒说明 (10)4.248PIN/50PIN扫描盒说明 (12)4.396PIN扫描盒说明 (14)4.4多脚位扫描盒说明： (16)五、变压器单组测试操作指南 (18)六、变压器扫描测试操作指南 (22)七、联系我们 (31)-1-公司声明本说明书所描述的可能并非仪器所有内容，常州市优策电子科技有限公司有权对本产品的性能、功能、内部结构、外观、附件、包装物等进行改进和提高而不作另行说明！由此引起的说明书与仪器不一致的困惑，可通过封面的地址与我公司进行联系。

一、安全说明1.1操作者注意事项尊敬的用户，本产品的设计和制造采用世界最先进的技术和生产工艺，全面保证产品的质量和可靠性。

但是，特别是非专业人士的操作或者非常规使用会存在潜在的危险。

特别声明：只有经过常州市优策电子科技有限公司授权的人员才能执行维修操作。

1.2一般安全说明●本产品电源线须要国家认可。

●本产品使用电源须接地可靠，否则会对测试产生影响。

●本产品电源开关处于“ON”状态时，请勿直接插拔电源线。

●若被测件带电，须进行可靠放电后再使用本仪器测试。

●请勿私自开盖操作。

●怀疑本产品出现故障时，请勿盲目操作，可联系本公司维修人员。

●使用本产品有问题时，可联系本公司技术支持（须提供产品序列号）。

●保持产品的清洁与干燥，请勿在潮湿环境下或易燃易爆环境下操作本产品，并保持适当的通风。

-2-二、仪器检查●收到产品如发现包装严重损坏，请先保留，直到产品整机和附件测试正常。

●检查整机，若发现仪器损坏，请与负责此业务的经销商或本公司联系。

●检查附件，请根据装箱单检查附件，若发现附件缺失或损坏，请与负责此业务的经销商或本公司联系。

变压器综合测试仪操作规程指导书(总7页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--变压器综合参数测试仪操作规程1.适用范围：本仪表ZX2789-20P是一种测试变压器综合参数的测试仪，可以测试圈数或匝数比、电感、漏感、电容、交/直流电阻、阻抗、脚位短路及品质因数。

2.系统连接准备将仪器220V电源线插头接入仪器后面板电源插座中将变压器测试架“SCANNER”排线可靠接入仪器后面板“SCANNER”接口将测试端“UNKNOWN”四端同变压器测试架连接电缆接口对接牢靠仪器电源线插头接上220V电，打开仪器电源按键，显示屏出现如图测试界面3.参数设置操作变压器测试设置按仪器面板“LCRZ”主键，进入变压器单机测试《变压器测试设置》画面。

供包括5个软键：“测试设置”、“极限设置”、“测量显示”、“判别显示”、“用户校正”，如按相应软键分别进入相应设置页面（匝数）测试参数设置将光标利用方向键移动到‘TURN’域，将显示“内阻”、“显示”可用软键，使用软键切换到“内阻”、“显示”可进行相应参数设置测试参数设置将光标利用方向键移动到‘Lx’域，将显示“内阻”、“模式”软键，使用软键切换到“内阻”、“模式”可进行相应参数设置频率、电平、开关设置将光标利用方向键移动到‘频率’域、“电平”、“开关”相应域，使用数字键盘及确认键，完成相关参数的设置变压器极限设置”界面在“变压器测试设置”页面，按软键<极限设置>，进入变压器“变压器极限设置”界面如图将极限参数模式设置为“ABS”，极限参数（标称、下限、上限），主要包括Np(主匝）、Ns(次匝）、Lx(主感）、Lk(漏感）；使用数字键盘，按确认键或单位软键结束输入，完成相关参数设置输入；需要清除极限设置，将光标移动到“工具”域，使用清除列表变压器测试显示”界面进入变压器测试显示界面，页面各行显示变压器的各个参数测试结果，同时在此页面包含2个设定：1.触发（INT-内部触发仪器连续重复测试） 2.速度（选择慢速-测试结果稳定和准确）变压器判别显示”界面如上图在‘变压器测试’页面，按软键‘判别显示’，进入变压器判别显示界面，该页面内容为变压器各参数测试结果（H表示上超标，L表示下超标并用红色显示；所有参数都合格显示PASS，否则显示FAIL同时伴有蜂鸣器报警）用户校正”页面在‘变压器测试’页面，按软键‘用户校正’，进入“用户校正”页面，此界面可设置：1.开路校正（设置为ON）2.短路校正(设置为ON)3.负载校正(设置为ON)等项本仪器使用“外扣除补偿”功能，将该项全部设置为“OFF”按仪器面板“LCRZ”主键，进入变压器单机测试《变压器测试设置》画面。

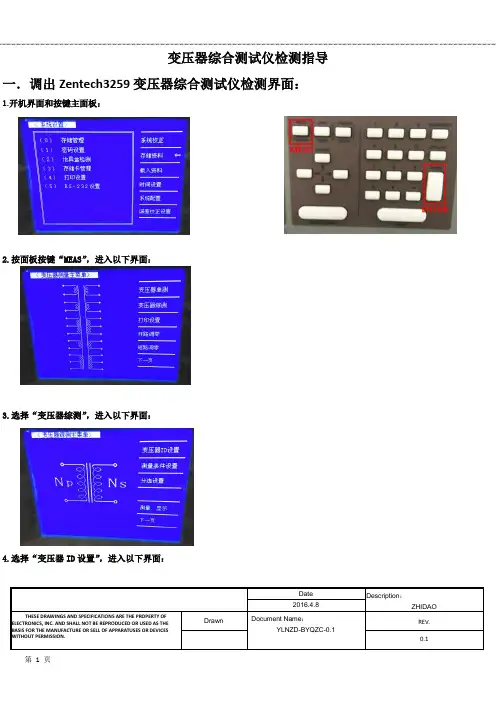

DateDescription：ZHIDAO 2016.4.8THESE DRAWINGS AND SPECIFICATIONS ARE THE PROPERTY OFELECTRONICS, INC. AND SHALL NOT BE REPRODUCED OR USED AS THE BASIS FOR THE MANUFACTURE OR SELL OF APPARATUSES OR DEVICES WITHOUT PERMISSION.Drawn Document Name ：YLNZD-BYQZC-0.1REV.0.1变压器综合测试仪检测指导一．调出Zentech3259变压器综合测试仪检测界面：1.开机界面和按键主面板：2.按面板按键“MEAS ”，进入以下界面：3.选择“变压器综测”，进入以下界面：4.选择“变压器ID 设置”，进入以下界面：Date Description：ZHIDAO 2016.4.8THESE DRAWINGS AND SPECIFICATIONS ARE THE PROPERTY OF ELECTRONICS, INC. AND SHALL NOT BE REPRODUCED OR USED AS THE BASIS FOR THE MANUFACTURE OR SELL OF APPARATUSES OR DEVICES WITHOUT PERMISSION.Drawn Document Name：YLNZD-BYQZC-0.1REV.0.15.选择“载入”，进入以下界面（变压器文件菜单）：6.按面板“ENTER”,选择所要检测的变压器文件编号，按“ENTER”，后续菜单选“下一页”直至进入测试页面。

7.进入测试页面后，即可将变压器放在测试夹具上检测，按下气动开关，如果仪器有“滴”的声音，则合格通过；如果没有声音，则表示检测不合格，界面不合格参数会有白色标注。

3250综合测试仪操作说明1、前言 1、1产品概说.3259 变压器综合测试系统乃是一部全功能自动化测试的零件量测分析仪器, 本量测仪器设计的主要宗旨为本着十多年来的经验与成果累积, 为解决目前日益蓬勃发展的电子业因人工效率以及产品品质所带来之烦恼, 满足电子行业提高工作效率及提升产品之品质需要，其性能质量已达国际水准。

本测量仪器所包含之量测功能有电感、电容、交流电阻、阻抗 (L、C 、R 、Z), 直流电阻 (DCR), 变压器相位 (PH), 及圈数比 (Turn-Ratio), 漏电感(Lk), 脚位短路(PS), 平衡 (Balance)等测试功能, 为生产线及品管QC 提供最完善的测试功能。

经由本量测仪器之内部控制之自动式及可程序之量测功能, 以提供在低成本下有高精度、便利、快速及可靠之测试, 其提供了上下界限比较及分组测试, 测试频率及测试电压之选择控制、加载校正(Load)、多频扫瞄测试功能、设定数据储存记忆功能、单机扫描测试功能、另外可藉由扫描控制器做全功能完全扫描测试, 内存扩充接口做数据存取控制, RS-232接口做数据传输与统计分析功能, 打印机接口功能将测试结果打印, 藉由操纵接口HANDLER 经由外部触发仪器量测并可将此量测结果藉由此接口送至外部, 做为反应零件处理设备. 本仪器亦有提供重迭电流(I≦1A) 产生器, 可配合重迭电流产生器量测线圈重迭电流电感量。

多用途可变的测试装置, 人性化的键盘设计, 引导式的操作接口, 超大型液晶显示面板, 按键锁住和密码保护功能等等措施都使本仪器在操作上能方便容易的使用, 并有保护功能使测试结果被清楚的显示于显示器上。

3259基本量测准确度为0.1%, 校正时以校正用之专属量测装置 (可选购) 并输入简单之量测参数. 使用者只需在程序中提供开路 (Open) 及短路 (Short) 的条件即可非常简单快速完成校正作业.仪器随时需要外部测试或导线延伸测试时, 注意需使用正确的4接点连接测试. 且在高频量测时需考虑测线的高频响应.1.2规格摘要测定参数: 第一测试参数 -- L、C 、R 、｜Z ｜、Y 、△、△%、DCR 、Turn-Ratio 第二测试参数 -- Q、D 、R 、θ基本精度测定范围: Basic 0.1%（1kHz/ 1V rms） : L C R Q D-- .0001uH ～ 9999.9H -- .001pF ～ 999.99mF -- .0001Ω ～999.99MΩ --.0001 -- .0001 -- -90.00° -- .01 -- .01～ 99999 ～ 99999 ～＋90.00°｜Z ｜ -- .0001Ω ～999.99MΩθ Np Ns测定频率等效电路圈数比注意 :DCR -- .01mΩ ～99.999kΩ～ 999.9 Turn～ 999.9 Turn（＋、—）: 20Hz 至 300KHz 测定电压 : 10mV至 2Vrms, 每段10mV : 串联、并联零点校正 : 开路、短路 : 频率1KHz 至300KHz, 测试电压 0.1V 至10Vrms因本测试机只能接受 10V 的感应电压, 故设定圈数比时以 Vs 不大于 10V 为主. 扫描测试: 配合扫描测试治具可做20点之变压器扫描测试.1.3 附带检查当贵客户在收到这仪器后, 请检查下列项目: (1). 此制品外表是否有任何损害或刮伤. (2). 表 1-2 为本机之附件.如果您发现任何损坏或附件遗失, 请通知本公司、分公司或代理商以求立即之服务.表 1 - 2标准附件2、规格(15℃～35℃ RH ≦ 75%) 2.1 量测功能量测参数 : ｜Z ｜｜Y ｜ L C R D Q Rs Rp X θ△ △% DCR: 阻抗绝对值 : 电纳 : 电感量 : 电容量 : 电阻 : 损失因素 : 品质因素 : 等效串联电阻 : 等效并联电阻 : 电抗 : 相位: L/C/R/｜Z ｜偏差值 : L/C/R/｜Z ｜偏差百分比 : 直流电阻Np/Ns : 圈数比 Vp/Vs : 电压比 Ns Vs: 次级圈数 : 次级电压参数组合 :误差校正补偿 (Deviation)：当因外接治具造成机器量测和实际值有误差时, 可设定实际值于测试条件内, 将量测值校正为实际值, 将治具所造成之误差影响减至最低. 等效电路：并联、串联. 檔位：自动、手动.触发模式：内部触发、手动触发、外部触发 (RS-232, Handler Interfaces选购). 测量端子：电感、电容、阻抗. 直流电阻为4端测试. 圈数比为6端测试. 积分时间：快速、中速、慢速.2.2测试讯号频率：20Hz ～300KHz 准确度：±0.01%讯号标准：测试讯号标准观看：1：当待测物之阻抗小于100Ω, 测试讯号标准需加上阻抗大小量测准确度 (参考表2-1)2.3 测量范围2.4 测量准确当确实遵守下列条件和状态能有效确保测量准确： (1) 热机时间：≧30分(2) 做完正确开路和短路归零校正.2.5 准确度厂内校正1年内温度：23℃±5℃ ：80% maximum ：最少30分钟相对湿度热机在以上条件下作归零校正 1. 阻抗大小–相位准确度基本准确度如表2-1以快速测量时, 准确度乘以2 2. 电感, 电容, 交流阻抗准确度品质因素≧10(损失因素≦0.1), 相对于阻抗大小之精度, 其中感抗 =｜2πfL ｜容抗 =｜1/(2πfC) ｜根据图2-1 LC和阻抗大小转换表.当品质因素损失因素准确度= ±[ tanθe ．( 1 + D2 ) ] / [ 1 - D．tan θe] 品质因素≧10品质因素准确度= ±[tanθe ． ( 1 + Q2 ) ] / [ 1 - Q．tan θe ] 品质因素表 2-1 阻抗大小–相位准确度频率 (Hz)注 : 在境界在线之规格以较好的一边为适用4. 等效串联电阻. 等效并联电阻准确度品质因素≦0.1交流阻抗准确度= 阻抗大小准确度品质因素≧0.1 准确度乘以 (1＋Q)5. 直流电阻准确度：±(0.5% ＋ 0.2mΩ) >10mΩ±(1% ＋ 0.2mΩ)6. 圈数准确度：±(0.5% ＋0.2T)测试频率图 2 – 1 L.C.Z. 转换2.6 校正功能开路归零：去除由于测试治具引起开路杂散阻抗的量测误差. 短路归零：去除由于测试治具引起短路残余阻抗的量测误差. 载入校正：当因外接治具或机器误差, 造成量测和实际值有误差时, 可设定实际值于测试条件内, 将量测值和实际值做载入校正. 加载后系统即以加载值为标准.2.7 LIST SWEEP最多可设定9组频率之测试讯号标准, 单一或连续测试皆可执行.2.8 比较功能主参数有10组Bin 判定, 次参数有良/不良判定. 排序模式：绝对值模式：分类以上、下限设定. 百分比模式：分类以百分比设定. 分类计数： 0 to 999999 LIST SWEEP比较：每笔测试皆可在屏幕上显示过高/良品/过低.2.9 界面:印表界面 RS-232界面：标准印表时界面. ：标准RS-232界面.Handler界面：良品/不良品/外部触发.2.10 其它显示器：320×240图表LCD 显示.电源：①100V ～120V AC 50Hz/ 60Hz. 电力消耗最大140VA.②220V ～240V AC 50Hz/ 60Hz. 电力消耗最大140VA.环境：操作 -- 0℃ to 40℃, 10 to 85﹪相对湿度.储存 -- -10℃ to 50℃, 10 to 90﹪相对湿度.尺寸：420mm(长) ×300mm(宽) ×175mm(高) 重量：约8.5kg.3、安装避免下列情况﹕3.1 周围环境(1). 请不要使用本测试机于多灰尘或震动的场所. 且勿直接曝露在日光直射或腐蚀气体下. 请确认使用场所周围温度为 0 ～40℃, 且相对湿度低于 85%.(2). 本测试机后面板装有散热装置以避免内部温度上升. 为了确定通风良好. 本机使用时应使其背面远离其它物体或墙壁达 10cm 以上之位置. 勿阻塞左右通风孔以使本测试机维持好的准确度.(3). 本测试机已经仔细设计以减少因 AC 电源端输入而来之噪声. 然而仍尽量使其在低噪声环境下使用. 如无法避免噪声, 请安装电源滤波器.(4). 本测试机应存放在温度范围为 -25℃～+70℃ 中. 如果长时间不用, 请将其放在原始或相似包装箱中并避免日光直射及湿气以确保使用时之良好状态.阳光直接照射灰尘腐蚀气体震动后板至物体10公分以上之距离电源杂讯电源滤波器如在高压杂讯下请用电源滤波器3.2 电源连接在接上电源线之前请务必确认电源开关在OFF 状态下, 请确认使用电压符合后板电压选择位置, 电源频率请使用50Hz 或60Hz.3.3 保险丝本测试机在背部装有一电源保险丝, 更换保险丝时请注意: (1) 请务必先将电源开关关闭, 并拔掉电源线再更换. (2) 保险丝规格 AC 220V～240V → T1A 250V为了安全及防止噪声干扰, 有必要使用三芯电源线以连接背面之电源插座至AC 电源, 及因同理由而将前面面板之 GROUND 接点接地. 如下图所示:电源插座至电源开关3.4 电源稳压由于本测试机乃属于精密电子测试设备, 固有可能在操作完成测量后精确度常会由于主要输入电源之波动而受到严重的影响. 即使在实验室的环境也常遭遇到电源有±10﹪之变动. 因此建议在电源及测试设备间使用稳压器是唯一确定将电源电压影响测定数据变动去除之最好方法.3.5 待测物之接线由于连接3259 LCZ 测试器至 D.U.T (待测物) 可经由标明 HCUR 、H POT 、L POT 及L CUR 之BNC 接头连接 (如为量测变压器之圈数比及相位时则须再使 Sec (＋), Sec (－) 两测试端), 因此常须要外部测试设备. 注意L CUR 及L POT 接头连接至DUT 之相同端, 而Hcur 及H POT 连接至另一端. 而变压器量测时为L CUR 及L POT 接头连接至变压器Np －端而 HCUR 及H POT 连接至 Np＋端, Sec(＋) 接到变压器Ns ＋端而Sec(－) 接到 Ns－端.3.6 LCD 显示器对比之调整LCD 显示器对比之调整可经由 System Config 设定, 但须注意调整时须因个人视觉所需而调整到适当的亮度, 避免过亮或是过暗.4．面板说明(1) 显示器 (LCD Display)本测试机所使用之显示器为320 X 240 Graphic mode LCD, 且含有 "冷阴极管式" 之背光显示, 故所有的量测值与设定值等等各项显示都能清楚的由肉眼辨视, 且有背光及对比调整功能可适应于不同环境. (2) 隔离端子 (Guard)此端子直接连接测试机外壳, 连接此端子至待测试物之隔离处以防止测试值受外界讯号干扰而影响准确性.(3) 未知待测物插座 (Unknown)4个独立BNC 插座, 连接一外部测试装置或导线以做未知待测物之测量. H CUR ：电流驱动端子, 高电位端. H POT ：电位侦测端子, 高电位端. L POT注意 :当待测物为有极性之组件时, 于测试时须注意 " 高电位端 " 请接于前面板标示为(＋) 之端子, 而 " 低电位端 " 请接于前面板标示为 (－) 之端子.警告 :测量有极性之组件时请先做放电动作避免冲坏主机.：电位侦测端子, 低电位端.L CUR ：电流驱动端子, 低电位端.(4) 圈数相位测试之二次侧 (Secondary) 专用端子2个独立BNC 插座, 于圈数相位测试时连接一外部测试装置或导线到变压器二次侧以做未知待测物之测量.Sec(＋) ：电位侦测端子, 高电位端. Sec(－) ：电位侦测端子, 低电位端. (5) 选择键选择键共有6个, 其主要功能为配合 LCD 显示器颢示时, 某些功能需做选择或是其它的控制选项, 此时这些按键旁即会出现各种状态显示, 在依据所需要之状态或功能按下该显示旁之选择键即可.(6) 测试功能画面按键 (Meas Display)按下此键本测试机即处于零件之基本量测分析的功能画面下. 在此画面下可直接改变各种测试参数并立即读出数值, 例如：测试频率、测试电压、量测参数、测试速度及测试回路 (串联或是并联) 等等.(7) 主要功能选择按键 (Main Index)按下此键本测试机即处于主要量测功能选择的画面下, 在此画面可直接选择欲使用之测试功能, 例如：变压器测试功能、待测物测试结果判断功能、待测物试测值结果分类功能、多频扫描测试功能、开路测试、短路测试、加载校正等功能. (8) 系统参数设定按键(System Setup)按下此键本测试机即处于主机主要系统参数设定功能选择的画面下. 在此画面可直接选择改变各主要的系统参数, 例如：本测试机之校正功能, 设定数据储存功能、设定数据呼叫功能, 系统时间日期设定功能、系统各显示参数与量测参数等等功能之选择与设定. (其中校正功能需使用密码方可进入设定) (9) 光标方向控制按键 (Cursor)按键共有4个分别为上、下、左、右, 这些按键为配合显示器于各种设定或是选择画面下, 控制设定光标移动之方向与位置以利各参数之输入, 也可当成选择键如在档位选择时用左、右键, 也可当做改变数值如设定频率或是电压时用上、下键都可达到所需之数值.(10) 触发按键 (Start/Trig)触发主机开始量测按键, 当主机之量测状态为手动触发模式时, 按下此键主机便做一次量测动作.(11) 数字与符号按键(0……9.-)这些数字与符号按键为配合各设定状态下输入所需之数值与符号时使用.(12) 清除/辅助键 (Clear/Help)清除设定值按键, 用于清除显示器上光标所在之数值, 辅助键则是在主菜单中, 辅助使用者选择快速按键, 以方便设定此仪器. (13) 预留/锁定键 (Opt/Lock)此按键为预留功能之特殊按键, 目前此特殊功能为面板按键锁住功能, 当按下此键时显示器右上角会出现 "KEY LOCK" 字样表示目前面板按键功能已被锁住, 而欲清除此状态只需再按下此键即可解除. (如密码设定功能开启则需再输入密码方可解除, 当Hard copy 功能的开启后, 按下此键可将目前显示器的内容由列表机直接印出. (14) 确认按键(Enter)此按键之功能为将所设定之数值, 或是状态选择, 参数设定等动作于与确认. (15)重置 (Reset)Reset 按键之功能为在各设定画面下时, 欲重置该设定功能时则按下此按键即可, 而在外部测试状态下时, 欲重置主机测试同样按下此按键即可停止测试. 快速功能键Reset 按键也可当成快速功能键, 在 Main Index 画面下按下此键LCD 显示器显示0～9, . , - 等12种功能, 选择适当的号码即可直接进入测试变压器该项功能窗口.(16) 电源开关 (Power)切换式电源开关, 按下[O]表示关闭, 按下[｜]表示为开启.5 操作说明5.1 系统参数操作设定说明 (System)（1）、按[SYSTEM]此键即可进入系统设定画面（2）、按下上图之 [系统配置] 键即可进入系统参数设定画面如下图:此四个按键依显示器上反白处不同﹐也就是设定项目不同时会出现不同作用（3）、按下上图之 [下一页] 键即可进入其它系统参数设定画面如下图:（4）、按下上图之 [下一页] 键即可进入其它系统参数设定画面如下图:上图各显示参数说明如下：液晶背光调整：调整显示器显示之明暗对比, 出厂默认值为 "06" 而其控制范围为 "00～13" 共有十四种选择, 按显示器旁之 [ ] 与 [ ] 两键来改变. 蜂鸣器声音大小：选择主机蜂鸣器声音之大小声, 出厂默认值为 "SMALL –小声" 而其选择范围为"L(LARGE) –大声" 和 "S(SMALL) –小声" 和 "OFF –静音" 三种选择, 按显示器旁之[L], [S] 与 [OFF] 键来改变. 主机交流电源频率：选择主机所使用之交流电源之频率为 50Hz 或是 60Hz. 选择正确之电源频率将有助于测试值之稳定与正确, 因此务必正确的选择. 出厂默认值为 "60Hz" 而其控制选择范围为"50Hz/60Hz/NA" 三种选择, 按显示器旁之 [50Hz] 与 [60Hz] 与 [NA] 三键来改变。

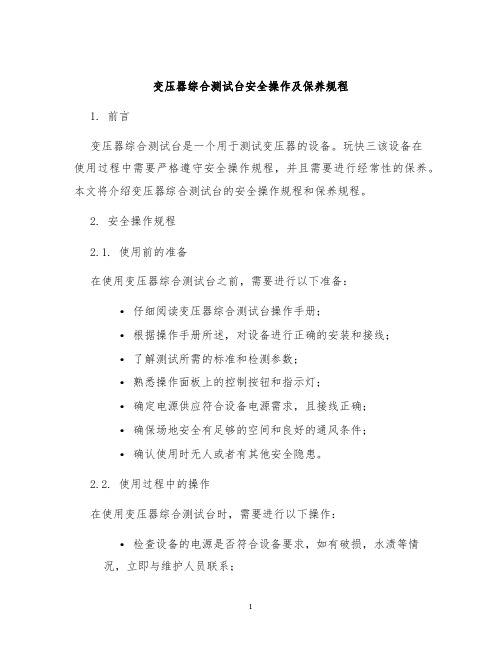

变压器综合测试台安全操作及保养规程1. 前言变压器综合测试台是一个用于测试变压器的设备。

玩快三该设备在使用过程中需要严格遵守安全操作规程，并且需要进行经常性的保养。

本文将介绍变压器综合测试台的安全操作规程和保养规程。

2. 安全操作规程2.1. 使用前的准备在使用变压器综合测试台之前，需要进行以下准备：•仔细阅读变压器综合测试台操作手册；•根据操作手册所述，对设备进行正确的安装和接线；•了解测试所需的标准和检测参数；•熟悉操作面板上的控制按钮和指示灯；•确定电源供应符合设备电源需求，且接线正确；•确保场地安全有足够的空间和良好的通风条件；•确认使用时无人或者有其他安全隐患。

2.2. 使用过程中的操作在使用变压器综合测试台时，需要进行以下操作：•检查设备的电源是否符合设备要求，如有破损，水渍等情况，立即与维护人员联系；•启动设备时，必须按照操作说明进行，按照操作手册上说明正确的顺序进行；•操作人员应该经过专业培训，并严格按照操作流程进行，如有必要，可以使用信号灯、口令或语音指挥间接操作；•随时监测设备运行状态，如有异常状况，应该做好保护措施，并及时联系维修人员；•操作人员必须遵循设备操作手册中的规定和标准，不得调整任何设备参数，以避免事故或者损坏设备。

2.3. 关机和维护在使用变压器综合测试台完毕后，需要进行以下操作：•关机前，先将所有测试设备复位，并按照操作手册中的规定关闭设备；•等待冷却后，才能将测试台内部进行维护；•如果需要维护或者更换设备，必须与专业人员联系，并在专业人员指导下进行操作；•在关机期间，禁止操作人员进入测试台进行任何操作；•在维护当中，需要确保有足够的安全防护措施，如互锁保护器、安全隔离、绝缘材料等。

3. 设备保养规程变压器综合测试台在使用过程中，需要进行经常性的设备保养。

正确的设备保养过程，可以延长设备的使用寿命，保护设备免受损坏，减少故障和调整比例。

设备保养规程如下：1.定期检查：经常对设备进行检查，检查表面的损坏、磨损，电器元件是否紧固在正确的位置（如手柄、后备箱等）。

综合测试仪操作规程
1、打开电源，检查各个指示灯均亮，每个显示屏均有显示；
2、按下启动按钮，启动前调压器回零；并且检查显示屏数据是否回零；
3、将一次线穿过被测产品，并按照标准互感器图示，将线接上标准互感器接口；
4、将产品引出线同时接到样件上，并检查接口情况；
5、接好线后，调整调压器的电压值达到图示要求；
6、读取数据，此时报警指示应不会报警；如果报警，则检查3、4步骤的接线情况；
7、测完产品，关闭电源，撤下接线头；准备下个产品的测试。

8、运行检查
8.1频次：每次使用该设备前；
8.2检查方法：打开测试仪的电源，将两测试端短接，则电阻无穷小,两测试端口断开，电阻无穷大，如果测试结果一致，说明该仪器正常,如果测试结果不一致，说明该仪器功能已失效。

8.3失效处理：检查员发现设备失效，应停止该设备的使用，及时报告工程质量部送校或修理。

并追溯上批产品，重新进行检测。

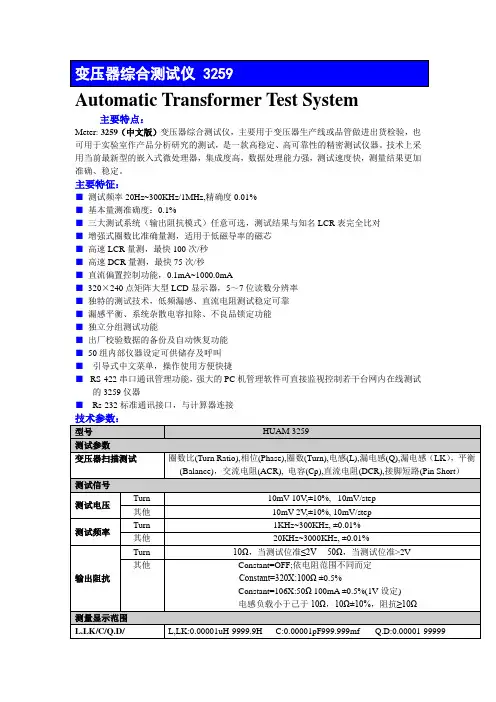

Automatic Transformer Test System 主要特点：
Meter: 3259（中文版）变压器综合测试仪，主要用于变压器生产线或品管做进出货检验，也可用于实验室作产品分析研究的测试，是一款高稳定、高可靠性的精密测试仪器。

技术上采用当前最新型的嵌入式微处理器，集成度高，数据处理能力强，测试速度快，测量结果更加准确、稳定。

主要特征：
■测试频率20Hz~300KHz/1MHz,精确度0.01%
■基本量测准确度：0.1%
■三大测试系统（输出阻抗模式）任意可选，测试结果与知名LCR表完全比对
■增强式圈数比准确量测，适用于低磁导率的磁芯
■高速LCR量测，最快100次/秒
■高速DCR量测，最快75次/秒
■直流偏置控制功能，0.1mA~1000.0mA
■320×240点矩阵大型LCD显示器，5～7位读数分辨率
■独特的测试技术，低频漏感、直流电阻测试稳定可靠
■漏感平衡、系统杂散电容扣除、不良品锁定功能
■独立分组测试功能
■出厂校验数据的备份及自动恢复功能
■50组内部仪器设定可供储存及呼叫
■引导式中文菜单，操作使用方便快捷
■RS-422串口通讯管理功能，强大的PC机管理软件可直接监视控制若干台网内在线测试的3259仪器
■Rs-232标准通讯接口，与计算器连接。

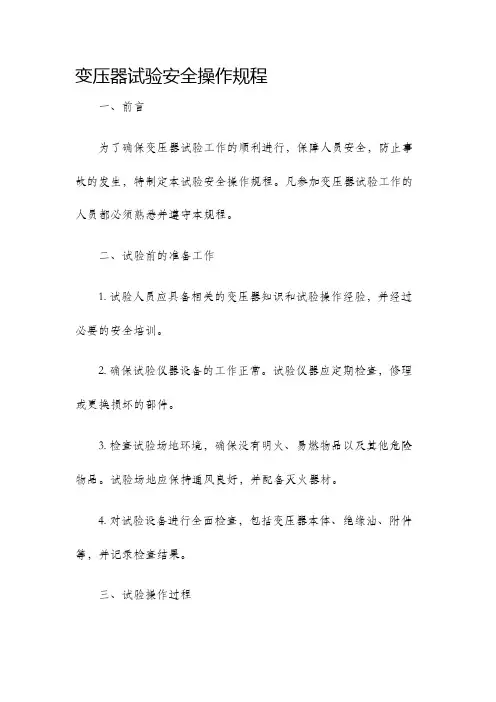

变压器试验安全操作规程一、前言为了确保变压器试验工作的顺利进行，保障人员安全，防止事故的发生，特制定本试验安全操作规程。

凡参加变压器试验工作的人员都必须熟悉并遵守本规程。

二、试验前的准备工作1. 试验人员应具备相关的变压器知识和试验操作经验，并经过必要的安全培训。

2. 确保试验仪器设备的工作正常。

试验仪器应定期检查，修理或更换损坏的部件。

3. 检查试验场地环境，确保没有明火、易燃物品以及其他危险物品。

试验场地应保持通风良好，并配备灭火器材。

4. 对试验设备进行全面检查，包括变压器本体、绝缘油、附件等，并记录检查结果。

三、试验操作过程1. 确保试验设备与电源之间的连接正确牢固，避免电源线与试验设备母线间的短路、断路等情况。

2. 在试验操作中要注意保持试验设备的稳定，防止试验设备倾倒或滑动导致人员伤害。

3. 在试验前应先停电，并确认设备已完全停止运转。

在试验结束后，应及时切断电源，排除电气隐患。

4. 试验过程中，应注意电气设备的工作状态，及时发现并排除潜在的故障。

5. 在试验过程中，尽量避免在高温、潮湿或有易燃物质的环境中操作，以免引起火灾或其他安全事故。

四、安全措施1. 试验人员在操作中应佩戴好个人防护用品，如绝缘手套、绝缘鞋等，并确保个人防护用品没有破损。

2. 在使用试验仪器前，应确保设备的接地线接好，以防止电击事故发生。

3. 试验现场应配备足够数量的灭火器材，以应对可能的火灾事故。

4. 确保试验人员能够紧急停电，设备上应设有易于操作的急停按钮，并明确标识。

5. 在试验过程中，应注意绝缘油的使用和处理。

绝缘油不能接触皮肤和衣物，如有溅到，应立即用清水冲洗，并及时就医。

五、事故应急处理1. 在试验过程中，如发生火灾或其他紧急情况，首先确保人员安全，立即采取相应的灭火措施，并报告负责人。

2. 如有人员受伤，应立即停止试验，对伤者进行紧急救治，并报告相关部门。

六、试验后的处理1. 试验结束后，应及时将试验设备归位，并对设备及现场进行清理。

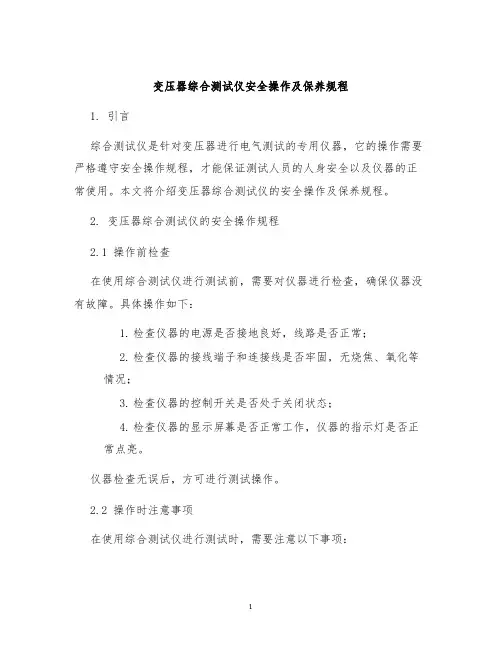

变压器综合测试仪安全操作及保养规程1. 引言综合测试仪是针对变压器进行电气测试的专用仪器，它的操作需要严格遵守安全操作规程，才能保证测试人员的人身安全以及仪器的正常使用。

本文将介绍变压器综合测试仪的安全操作及保养规程。

2. 变压器综合测试仪的安全操作规程2.1 操作前检查在使用综合测试仪进行测试前，需要对仪器进行检查，确保仪器没有故障。

具体操作如下：1.检查仪器的电源是否接地良好，线路是否正常；2.检查仪器的接线端子和连接线是否牢固，无烧焦、氧化等情况；3.检查仪器的控制开关是否处于关闭状态；4.检查仪器的显示屏幕是否正常工作，仪器的指示灯是否正常点亮。

仪器检查无误后，方可进行测试操作。

2.2 操作时注意事项在使用综合测试仪进行测试时，需要注意以下事项：1.操作人员需穿戴绝缘鞋、手套、眼镜等防护用具，以保护自身安全；2.操作人员应该站在干燥的地面上，避免站在潮湿的地面上；3.操作人员需要确认仪器的测试范围，避免超过仪器的测试范围；4.在进行高电压测试时，需要遵循操作规程，以避免电击伤害；5.进行测试时，需要注意监测仪器的变化情况，发现异常情况及时停止测试。

2.3 操作后注意事项在对变压器进行测试后，需要注意以下事项：1.关闭变压器电源，断开连接线；2.将变压器综合测试仪处于关闭状态，关闭控制开关；3.仪器尤其是连接端子需要清洁，防止积存灰尘；4.将绝缘鞋、手套、眼镜等防护用具妥善保管。

3. 变压器综合测试仪的保养规程为了保证变压器综合测试仪的正常使用寿命，需要注意以下保养规程：1.测试仪器的接线端子定期进行清洁，保证绝缘性；2.定期清洁仪器的显示屏幕，防止灰尘积累产生影响；3.避免长时间使用，以避免仪器发热；4.定期维护仪器，更换老化的部件。

4. 结论变压器综合测试仪作为一种专用测试仪器，操作时需要遵守严格的安全操作规程，确保测试人员的人身安全以及仪器的正常使用。

同时，还需要按照要求对仪器进行定期保养，以保持仪器的正常使用寿命。

打开仪器电源按键显示屏出现如图测试界面个软键：“测试设置”、“极限设置”、“测量显示”、“判别显示”、“用户校正”，如按相应软键分别进入相应设置页面3.1.1TURN（匝数）测试参数设置将光标利用方向键移动到‘TURN’域，将显示“内阻”、“显示”可用软键，使用软键切换到“内阻”、“显示”可进行相应参数设置3.1.2测试参数设置将光标利用方向键移动到‘Lx’域，将显示“内阻”、“模式”软键，使用软键切换到“内阻”、“模式”可进行相应参数设置3.1.3频率、电平、开关设置将光标利用方向键移动到‘频率’域、“电平”、“开关”相应域，使用数字键盘及确认键，完成相关参数的设置3.1.4“变压器极限设置”界面在“变压器测试设置”页面，按软键<极限设置>，进入变压器“变压器极限设置”界面如图将极限参数模式设置为“ABS”，极限参数（标称、下限、上限），主要包括Np(主匝）、Ns(次匝）、Lx(主感）、Lk(漏感）；使用数字键盘，按确认键或单位软键结束输入，完成相关参数设置输入；需要清除极限设置，将光标移动到“工具”域，使用清除列表3.1.5“变压器测试显示”界面进入变压器测试显示界面，页面各行显示变压器的各个参数测试结果，同时在此页面包含2个设定：1.触发（INT-内部触发仪器连续重复测试） 2.速度（选择慢速-测试结果稳定和准确）3.1.6“变压器判别显示”界面如上图在‘变压器测试’页面，按软键‘判别显示’，进入变压器判别显示界面，该页面内容为变压器各参数测试结果（H 表示上超标，L 表示下超标并用红色显示；所有参数都合格显示PASS ，否则显示FAIL 同时伴有蜂鸣器报警）3.1.7“用户校正”页面在‘变压器测试’页面，按软键‘用户校正’，进入“用户校正”页面，此界面可设置： 1.开路校正（设置为ON ） 2.短路校正(设置为ON) 3.负载校正(设置为ON)等项本仪器使用“外扣除补偿”功能，将该项全部设置为“OFF ”按仪器面板“LCRZ ”主键，进入变压器单机测试《变压器测试设置》画面。

1、前言1、1产品概说.3259 变压器综合测试系统乃是一部全功能自动化测试的零件量测分析仪器, 本量测仪器设计的主要宗旨为本着十多年来的经验与成果累积, 为解决目前日益蓬勃发展的电子业因人工效率以及产品品质所带来之烦恼, 满足电子行业提高工作效率及提升产品之品质需要，其性能质量已达国际水准。

本测量仪器所包含之量测功能有电感、电容、交流电阻、阻抗 (L、C、R、Z), 直流电阻 (DCR), 变压器相位 (PH), 及圈数比 (Turn-Ratio), 漏电感(Lk), 脚位短路(PS), 平衡 (Balance)等测试功能,为生产线及品管QC提供最完善的测试功能。

经由本量测仪器之内部控制之自动式及可程序之量测功能, 以提供在低成本下有高精度、便利、快速及可靠之测试, 其提供了上下界限比较及分组测试, 测试频率及测试电压之选择控制、加载校正(Load)、多频扫瞄测试功能、设定数据储存记忆功能、单机扫描测试功能、另外可藉由扫描控制器做全功能完全扫描测试, 内存扩充接口做数据存取控制, RS-232接口做数据传输与统计分析功能, 打印机接口功能将测试结果打印, 藉由操纵接口HANDLER经由外部触发仪器量测并可将此量测结果藉由此接口送至外部,做为反应零件处理设备. 本仪器亦有提供重迭电流(I≦1A)产生器, 可配合重迭电流产生器量测线圈重迭电流电感量。

多用途可变的测试装置, 人性化的键盘设计, 引导式的操作接口, 超大型液晶显示面板, 按键锁住和密码保护功能等等措施都使本仪器在操作上能方便容易的使用, 并有保护功能使测试结果被清楚的显示于显示器上。

3259基本量测准确度为0.1%, 校正时以校正用之专属量测装置 (可选购) 并输入简单之量测参数. 使用者只需在程序中提供开路 (Open) 及短路 (Short) 的条件即可非常简单快速完成校正作业.仪器随时需要外部测试或导线延伸测试时, 注意需使用正确的4接点连接测试. 且在高频量测时需考虑测线的高频响应.1.2规格摘要测定参数: 第一测试参数 -- L、C、R、｜Z｜、Y、△、△%、DCR、Turn-Ratio第二测试参数 -- Q、D、R、θ基本精度: Basic 0.1%（1kHz/ 1V rms）测定范围: L -- .0001uH ～ 9999.9HC -- .001pF ～ 999.99mFR -- .0001Ω～ 999.99MΩ｜Z｜ -- .0001Ω～ 999.99MΩQ -- .0001 ～ 99999D -- .0001 ～ 99999θ-- -90.00°～＋90.00°DCR -- .01mΩ～ 99.999kΩNp -- .01 ～ 999.9 TurnNs -- .01 ～ 999.9 Turn（＋、—）测定频率: 20Hz 至 300KHz 测定电压: 10mV至 2Vrms, 每段10mV 等效电路: 串联、并联零点校正: 开路、短路圈数比: 频率1KHz至300KHz, 测试电压 0.1V 至10Vrms注意 :因本测试机只能接受 10V 的感应电压, 故设定圈数比时以 Vs 不大于 10V 为主.扫描测试: 配合扫描测试治具可做20点之变压器扫描测试.1.3 附带检查当贵客户在收到这仪器后, 请检查下列项目:(1). 此制品外表是否有任何损害或刮伤.(2). 表 1-2 为本机之附件.如果您发现任何损坏或附件遗失, 请通知本公司、分公司或代理商以求立即之服务.表 1 - 2 标准附件项目材料编号数量备注电源线P0001 1 1 公尺长弯头电源线测试线 (4-Terminal) T01010 1 夹测待测物用测试线 (2-Terminal) TR0010 1 Turn-Ratio 专用测试夹慢熔保险丝 1A F1A001 2 电源 AC 220V用使用说明书M1100 1 中文2、规格 (15℃～35℃ RH ≦ 75%)2.1 量测功能量测参数 :｜Z｜:阻抗绝对值｜Y｜:电纳L : 电感量C : 电容量R : 电阻D : 损失因素Q : 品质因素Rs : 等效串联电阻Rp : 等效并联电阻X : 电抗θ: 相位△: L/C/R/｜Z｜偏差值△% : L/C/R/｜Z｜偏差百分比DCR : 直流电阻Np/Ns : 圈数比Vp/Vs : 电压比Ns : 次级圈数Vs : 次级电压参数组合 :｜Z｜,｜Y｜L, C R θ(deg)/θ(rad) D, Q, Rs, Rp, Q, X,误差校正补偿 (Deviation)：当因外接治具造成机器量测和实际值有误差时, 可设定实际值于测试条件内, 将量测值校正为实际值, 将治具所造成之误差影响减至最低.等效电路：并联、串联.檔位：自动、手动.触发模式：内部触发、手动触发、外部触发 (RS-232, Handler Interfaces选购).测量端子：电感、电容、阻抗. 直流电阻为4端测试. 圈数比为6端测试.积分时间：快速、中速、慢速.2.2测试讯号频率：20Hz～300KHz 准确度：±0.01%讯号标准：范围设定准确度电压10mVrms to 2 Vrms ±10%＋1mVrmsTurn 10Ω,当测试位准≤2V 50Ω,当测试位准＞2V其他Constant=OFF:依电阻范围不同而定Constant=320X: 100Ω ±0.5%Constant=107X: 25Ω ±0.5% Constant=106X: 50Ω 100mA±0.5%(1V设定) 电感负载小于10Ω,10Ω±10%,阻抗≥10Ω测试讯号标准观看：模式范围准确度Voltage110mVrms to 2 Vrms ±（3% of reading ＋0.5mVrms）1：当待测物之阻抗小于100Ω, 测试讯号标准需加上阻抗大小量测准确度 (参考表2-1)2.3 测量范围参数范围阻抗大小, 交流阻抗, 电抗0.1 mΩto 999.999 MΩ电纳0.1 nS to 99.9999 S电容0.001 pF to 999.99 mF电感0.1 nH to 9.9999 kH损失因素0.0001 to 99999品质因素0.0001 to 99999相位角-90.00 °to 90.00 °偏差百分比-100.00% to 100.00 %直流电阻0.01 mΩto 99.999 kΩ圈数比100 : 1次级电压10V max2.4 测量准确当确实遵守下列条件和状态能有效确保测量准确：(1) 热机时间：≧30分(2) 做完正确开路和短路归零校正.2.5 准确度厂内校正1年内温度：23℃±5℃相对湿度：80% maximum热机：最少30分钟在以上条件下作归零校正1. 阻抗大小–相位准确度基本准确度如表2-1以快速测量时, 准确度乘以22. 电感, 电容, 交流阻抗准确度品质因素≧10(损失因素≦0.1), 相对于阻抗大小之精度, 其中感抗 =｜2πfL｜容抗 =｜1/(2πfC)｜根据图2-1 LC和阻抗大小转换表.当品质因素<10 (损失因素0.1), 电感准确度乘以(1＋1/Q)电容准确度乘以(1＋D).3. 损失因素, 品质因素, 交流阻抗准确度.损失因素损失因素准确度 = ±[ tanθe．( 1 + D2 ) ] / [ 1 - D．tanθe]品质因素≧10品质因素准确度 = ±[tanθe． ( 1 + Q2 ) ] / [ 1 - Q．tanθe ]品质因素 <10, 品质因素准确度乘以 (1＋1/Q)< θe : 相位误差>表 2-1 阻抗大小–相位准确度频率 (Hz)注 : 在境界在线之规格以较好的一边为适用4. 等效串联电阻. 等效并联电阻准确度品质因素≦0.1交流阻抗准确度= 阻抗大小准确度品质因素≧0.1 准确度乘以 (1＋Q)5. 直流电阻准确度：±(0.5% ＋ 0.2mΩ) >10mΩ±(1% ＋ 0.2mΩ) <10mΩ6. 圈数准确度：±(0.5% ＋ 0.2T)测试频率图 2 – 1 L.C.Z. 转换2.6 校正功能开路归零：去除由于测试治具引起开路杂散阻抗的量测误差.短路归零：去除由于测试治具引起短路残余阻抗的量测误差.载入校正：当因外接治具或机器误差, 造成量测和实际值有误差时, 可设定实际值于测试条件内, 将量测值和实际值做载入校正. 加载后系统即以加载值为标准.2.7 LIST SWEEP最多可设定9组频率之测试讯号标准, 单一或连续测试皆可执行.2.8 比较功能主参数有10组Bin判定, 次参数有良/不良判定.排序模式：绝对值模式：分类以上、下限设定.百分比模式：分类以百分比设定.分类计数：0 to 999999LIST SWEEP比较：每笔测试皆可在屏幕上显示过高/良品/过低.2.9 界面:印表界面：标准印表时界面.RS-232界面：标准RS-232界面.Handler界面：良品/不良品/外部触发.2.10 其它显示器：320×240图表LCD显示.电源：100V～120V AC 50Hz/ 60Hz. 电力消耗最大140VA.220V～240V AC 50Hz/ 60Hz. 电力消耗最大140VA.环境：操作 -- 0℃ to 40℃, 10 to 85﹪相对湿度.储存 -- -10℃ to 50℃, 10 to 90﹪相对湿度.尺寸：420mm(长) ×300mm(宽) ×175mm(高)重量：约8.5kg.3、安装3.1 周围环境(1). 请不要使用本测试机于多灰尘或震动 的场所. 且勿直接曝露在日光直射或 腐蚀气体下. 请确认使用场所周围温度为 0 ～ 40℃, 且相对湿度低于 85%.(2). 本测试机后面板装有散热装置以避免内 部温度上升. 为了确定通风良好. 本机使 用时应使其背面远离其它物体或墙壁达 10cm 以上之位置. 勿阻塞左右通风孔以 使本测试机维持好的准确度.(3). 本测试机已经仔细设计以减少因 AC 电源端输入而来之噪声. 然而仍尽量使其 在低噪声环境下使用. 如无法避免噪声, 请安装电源滤波器.(4). 本测试机应存放在温度范围为 -25℃～ +70℃ 中. 如果长时间不用, 请将其放在 原始或相似包装箱中并避免日光直射及 湿气以确保使用时之良好状态.3.2 电源连接在接上电源线之前请务必确认电源开关在OFF 状态下, 请确认使用电压符合后板电压选择位置, 电源频率请使用50Hz 或60Hz.避免下列情况﹕灰尘腐蚀气体震 动后板至物体10公分以上之距离阳光直接照射电源杂讯电源滤波器如在高压杂讯下请用电源滤波器3.3 保险丝本测试机在背部装有一电源保险丝, 更换保险丝时请注意:(1) 请务必先将电源开关关闭, 并拔掉电源线再更换.(2) 保险丝规格 AC 220V～240V → T1A 250V为了安全及防止噪声干扰, 有必要使用三芯电源线以连接背面之电源插座至AC电源, 及因同理由而将前面面板之 GROUND 接点接地. 如下图所示:至电源开关电源插座3.4 电源稳压由于本测试机乃属于精密电子测试设备, 固有可能在操作完成测量后精确度常会由于主要输入电源之波动而受到严重的影响. 即使在实验室的环境也常遭遇到电源有±10﹪之变动. 因此建议在电源及测试设备间使用稳压器是唯一确定将电源电压影响测定数据变动去除之最好方法.3.5 待测物之接线由于连接3259 LCZ 测试器至 D.U.T (待测物) 可经由标明 H CUR、H POT、L POT及L CUR之BNC接头连接 (如为量测变压器之圈数比及相位时则须再使 Sec (＋), Sec (－) 两测试端), 因此常须要外部测试设备. 注意L CUR 及L POT接头连接至DUT之相同端, 而Hcur及H POT连接至另一端. 而变压器量测时为L CUR及L POT接头连接至变压器Np－端而 H CUR及H POT连接至 Np＋端, Sec(＋) 接到变压器Ns＋端而 Sec(－) 接到 Ns－端.3.6 LCD 显示器对比之调整LCD显示器对比之调整可经由 System Config设定, 但须注意调整时须因个人视觉所需而调整到适当的亮度, 避免过亮或是过暗.4．面板说明(1) 显示器 (LCD Display)本测试机所使用之显示器为320 X 240 Graphic mode LCD, 且含有 "冷阴极管式" 之背光显示, 故所有的量测值与设定值等等各项显示都能清楚的由肉眼辨视, 且有背光及对比调整功能可适应于不同环境.(2) 隔离端子 (Guard)此端子直接连接测试机外壳, 连接此端子至待测试物之隔离处以防止测试值受外界讯号干扰而影响准确性.(3) 未知待测物插座 (Unknown)4个独立BNC插座, 连接一外部测试装置或导线以做未知待测物之测量.H CUR：电流驱动端子, 高电位端.H POT：电位侦测端子, 高电位端.L POT：电位侦测端子, 低电位端.L CUR：电流驱动端子, 低电位端.注意 :当待测物为有极性之组件时, 于测试时须注意 " 高电位端 " 请接于前面板标示为 (＋) 之端子, 而 " 低电位端 " 请接于前面板标示为 (－) 之端子.警告 :测量有极性之组件时请先做放电动作避免冲坏主机.(4) 圈数相位测试之二次侧 (Secondary) 专用端子2个独立BNC插座, 于圈数相位测试时连接一外部测试装置或导线到变压器二次侧以做未知待测物之测量.Sec(＋) ：电位侦测端子, 高电位端.Sec(－) ：电位侦测端子, 低电位端.(5) 选择键选择键共有6个, 其主要功能为配合 LCD 显示器颢示时, 某些功能需做选择或是其它的控制选项, 此时这些按键旁即会出现各种状态显示, 在依据所需要之状态或功能按下该显示旁之选择键即可.(6) 测试功能画面按键 (Meas Display)按下此键本测试机即处于零件之基本量测分析的功能画面下. 在此画面下可直接改变各种测试参数并立即读出数值, 例如：测试频率、测试电压、量测参数、测试速度及测试回路 (串联或是并联) 等等.(7) 主要功能选择按键 (Main Index)按下此键本测试机即处于主要量测功能选择的画面下, 在此画面可直接选择欲使用之测试功能, 例如：变压器测试功能、待测物测试结果判断功能、待测物试测值结果分类功能、多频扫描测试功能、开路测试、短路测试、加载校正等功能.(8) 系统参数设定按键 (System Setup)按下此键本测试机即处于主机主要系统参数设定功能选择的画面下. 在此画面可直接选择改变各主要的系统参数, 例如：本测试机之校正功能, 设定数据储存功能、设定数据呼叫功能, 系统时间日期设定功能、系统各显示参数与量测参数等等功能之选择与设定. (其中校正功能需使用密码方可进入设定)(9) 光标方向控制按键 (Cursor)按键共有4个分别为上、下、左、右, 这些按键为配合显示器于各种设定或是选择画面下, 控制设定光标移动之方向与位置以利各参数之输入, 也可当成选择键如在档位选择时用左、右键, 也可当做改变数值如设定频率或是电压时用上、下键都可达到所需之数值.(10) 触发按键 (Start/Trig)触发主机开始量测按键, 当主机之量测状态为手动触发模式时, 按下此键主机便做一次量测动作.(11) 数字与符号按键 (0……9.-)这些数字与符号按键为配合各设定状态下输入所需之数值与符号时使用.(12) 清除/辅助键 (Clear/Help)清除设定值按键, 用于清除显示器上光标所在之数值, 辅助键则是在主菜单中, 辅助使用者选择快速按键, 以方便设定此仪器.(13) 预留/锁定键 (Opt/Lock)此按键为预留功能之特殊按键, 目前此特殊功能为面板按键锁住功能, 当按下此键时显示器右上角会出现 "KEY LOCK" 字样表示目前面板按键功能已被锁住, 而欲清除此状态只需再按下此键即可解除. (如密码设定功能开启则需再输入密码方可解除,当Hard copy 功能的开启后, 按下此键可将目前显示器的内容由列表机直接印出.(14) 确认按键 (Enter)此按键之功能为将所设定之数值, 或是状态选择, 参数设定等动作于与确认.(15) 重置 (Reset)Reset按键之功能为在各设定画面下时, 欲重置该设定功能时则按下此按键即可, 而在外部测试状态下时, 欲重置主机测试同样按下此按键即可停止测试.快速功能键Reset按键也可当成快速功能键, 在 Main Index 画面下按下此键LCD显示器显示0～9, . , - 等12种功能, 选择适当的号码即可直接进入测试变压器该项功能窗口.(16) 电源开关 (Power)切换式电源开关, 按下[O]表示关闭, 按下[｜]表示为开启.5 操作说明5.1 系统参数操作设定说明 (System)（1）、按[SYSTEM]此键即可进入系统设定画面按此键即进入系统参数设定画面. （2）、按下上图之 [系统配置] 键即可进入系统参数设定画面如下图 :此四个按键依显示器上反白处不同﹐也就是设定项目不同时会出现不同作用（3）、按下上图之 [下一页] 键即可进入其它系统参数设定画面如下图:上图各显示参数说明如下：液晶背光调整：调整显示器显示之明暗对比, 出厂默认值为 "06" 而其控制范围为 "00～13" 共有十四种选择,按显示器旁之 [ ] 与 [ ] 两键来改变.蜂鸣器声音大小：选择主机蜂鸣器声音之大小声, 出厂默认值为 "SMALL –小声" 而其选择范围为"L(LARGE) –大声" 和 "S(SMALL) –小声" 和 "OFF –静音" 三种选择,按显示器旁之[L], [S] 与[OFF] 键来改变.主机交流电源频率：选择主机所使用之交流电源之频率为 50Hz 或是 60Hz. 选择正确之电源频率将有助于测试值之稳定与正确, 因此务必正确的选择. 出厂默认值为 "60Hz" 而其控制选择范围为"50Hz/60Hz/NA" 三种选择,按显示器旁之 [50Hz] 与 [60Hz] 与 [NA] 三键来改变。

变压器综合测试台操作步骤说明变压器综合测试台测量部分由高档单片机控制，数字显示，空载，短路等测试数据由单片机同步采样，避免了传统试验方法中电压，电流表，功率表分别读数并由人工计算造成的误差。

操作说明1. 内特性试验1.1 空载试验1.1 将试验系统的“三相四线”|连接到总电源上。

1.1.2 将试验系统的“调压器输入”与调压器的输入端连接，将试验系统的“调压器输出”与调压器的输出端连接。

将试验系统的“接被试变压器”与被测试变压器的低压侧。

1.1.3 合上空气开关，这时总电源指示灯亮，打开电源锁开关。

1.1.4 打开特性测试仪，显示屏显示友好界面。

1.1.5 设置特性测试仪的参数（操作详见变压器空负载特性测试仪说明书）。

1.1.6 按下三相合闸按钮，三相合闸指示灯亮。

1.1.7按下内特性合闸按钮，根据被试变压器的空载电流选择相应电流量程并按下对应电流按钮。

1.1.8 按下升压按钮可点动升压，同时升压指示灯亮。

1.1.9 观察特性测试仪上的平均电压指示，达到需要电压时停止升压。

1.1.10 操作特性测试仪，打印出测试数据。

1.1.11 按下降压按钮，将电压降到零位，实验完毕。

1.2 负载实验1.2.1 同空载实验。

1.2.2接线前面的与空载实验相同，只是将“接被试变压器”接到被试变压器的高压侧，低压侧良好短接。

1.2.3 同空载实验。

1.2.4 设置特性测试仪测量负载时的参数。

1.2.5 根据被试变压器的负载试验电流选择相应电流量程并按下对应电流按钮。

1.2.6 按下升压按钮可点动升压，同时升压指示灯亮。

1.2.7 观察特性测试仪上的平均电流指示，达到需要电流时停止升压。

1.2.8 操作特性测试仪，打印出测试数据。

1.2.9 按下降压按钮，将电压降到零位，实验完毕。

2.外特性试验2.1空载试验2.1.1 将试验系统的“三相四线”|连接到总电源上。

2.1.2 将试验系统的“调压器输入”与调压器的输入端连接，将试验系统的“调压器输出”与调压器的输出端连接。

变压器特性综合测试仪安全操作及保养规程1. 引言变压器特性综合测试仪是变压器测试中一种重要的设备，用于测量和评估变压器的各种特性参数。

为了确保测试仪的安全运行和延长使用寿命，本文档将介绍变压器特性综合测试仪的安全操作和保养规程。

2. 安全操作规程2.1 环境检查在使用变压器特性综合测试仪之前，应检查使用环境是否符合以下要求： - 温度范围：5°C至40°C - 相对湿度范围：不超过80% - 没有明火、腐蚀性气体等危险物质2.2 电源连接 - 确保测试仪插头和电源插座相匹配 - 确保插头接触良好，无损坏或松动2.3 仪器连接 - 在连接或断开测试仪与被测变压器之前，应先确保测试仪和被测变压器的电源已断开 - 根据测试需要，通过正确连接测试仪的输入和输出端子2.4 操作顺序 - 严格按照测试仪的使用说明书进行操作 - 先启动测试仪，等待其自检完成后再进行后续测试操作2.5 避免过载 - 在使用过程中，应避免测试电压、电流超过测试仪的额定范围 - 不应接入大于测试仪额定电压的电源2.6 防止电击 - 使用测试仪时应保持干爽，避免手湿或汗湿的情况下进行操作 - 不要触摸测试仪的内部元件或非绝缘的导体部分 - 不要将金属物体接触测试仪的插座或其他部分3. 保养规程3.1 定期清洁 - 使用干净的软布或棉布清洁测试仪的表面 - 禁止使用带有酸、碱或其他腐蚀性成分的清洁剂3.2 定期校准 - 根据测试仪的规定，定期进行校准 - 若测试仪的显示结果与标准值存在较大偏差，应及时联系厂家进行维修或校准3.3 妥善保管 - 在使用完毕后，应将测试仪存放在干燥、通风的地方，避免阳光直射 - 长期不使用时，应将测试仪存放在对静电和湿度环境不敏感的地方4. 注意事项•遵守相关的安全操作规程，不得违反国家安全标准和规定•严禁将测试仪用于其它非指定测试范围的设备或场合•除非有专业人士指导，否则不得拆卸测试仪的外壳•在出现故障或异常情况时，应立即停止使用并联系维修人员进行检修5. 总结变压器特性综合测试仪是变压器测试中不可或缺的设备，使用时应严格遵守安全操作规程，避免危险事件的发生。

3250变压器测试仪器的简易操作Source: Posted by: Click:174 date: 2009-3-26 15:30:09 Keyword: 3250变压器测试仪器3250变压器测试仪器操作3250变压器自动测试仪器功能强大测量参数多，既可单机测量，又可配合测试盒进行多组扫描测试。

其功能菜单繁多，又为英文操作界面，要全面掌握做到应用自如，需要操作者在实际使用中逐步掌握。

现简单介绍其一般操作方法。

一．变压器单机测试的操作：开机前仔细检查电源电压是否和仪器使用电压相符，仪器外壳是否接地。

仪器应远离干扰源大的设备，检查正常后可插上电源，打开电源开关。

此时仪器即显示本公司的名称、电话号码及软件版本号，稍后即进入主功能菜单画面。

1）按系统参数设置键“systom/setup”，进入主要系统参数设置画面。

2）按“SYSTEM. CONFIG”对应键，可对显示屏亮度（CONTRAST）进行设定，按上下对应键可在“0-13”之间调节，出厂设定在“07”。

3）按上下方向键将光标移至“LINE. TREQ”上，可对使用电源频率进行设置。

有三种模式可选，即50Hz、60Hz和NA。

设定为50Hz时测试比较稳定，设定为“NA”时可提高测量速度。

4）继续按方向键向下翻页，出现另一屏参数的设定画面，这里主要设定内阻模式。

将光标移至“CONST. RSOU”，此时有四种模式可选择，即OFF关闭模式、320X模式、106X模式及107X模式，一般设在320X模式上。

5）按系统参数设置键“systom/setup”后，再按显示屏对应的“SET TIME”键，可进入系统时间和日期设置。

用方向键将光标移至所选项目上，输入年、月、日、时、分相应的数字，按“ENTER”键确认。

6）按“Meas/Dlsplay”键，进入主功能设置画面，在此画面下，按“TRANSFORMER TEST”对应键，再按“TEST CONDITION”对应键进入测量参数设定画面。

变压器综合参数测试仪操作规程仪表名称：变压器综合参数测试仪表型号：GKT-32591.适用范围：本仪表3250、GKT3250是一种测试变压器综合参数的测试仪，可以测试圈数或匝数比、电感、漏感、电容、交/直流电阻、阻抗、脚位短路及品质因数。

2.系统参数设置操作1）按系统参数设置键“system/setup”，进入主要系统参数设置画面。

2）按“对比度调节”对应键，可对显示屏亮度进行设定，按上下对应键可在“0-13”之间调节，出厂设定在“5”。

如图13）继续按方向键向下翻页，将光标移至“内阻模式”，此时有四种模式可选择，即OFF关闭模式、320X模式、106X模式及107X模式，一般设在320X模式上。

如图14）按上下方向键将光标移至“LINE.F REQ”上，可对使用电源频率进行设置。

有三种模式可选，即50Hz、60Hz和NA。

设定为50Hz时测试比较稳定，设定为“NA”时可提高测量速度。

如图26）将随机测试线对应接入测试座，再将测试夹子分开一定距离，按“Meas/Dlsplay”键，进入主功能设置画面。

如图37）按屏幕“开路归零”侧对应的键选择“使用点归零”，按“Start/Trigger”键开始，归零正确后显示“PASS”。

亦可选择进行“多频点归零”，如图48）按屏幕“短路归零”侧对应的键选择“DCR归零”，按“Start/Trigger”键开始，归零正确后显示“PASS”。

亦可选择进行“使用点归零”、“多频点归零”对应的键进行归零。

如图59）上述归零操作完成后，按“退出”对应键退出。

3.扫描测试简易操作1）按键或键，按屏幕“变压器ID”侧对应的键，如图6所示。

2）变压器ID：---------------- 设置变压器的编号或名称、型号变压器编组数：---------- 设置变压器主绕组的个数（一般设置1，若要加测时一般设为2即可）最大次级数：------------- 设置变压器次级绕组的个数（根据实际情况设置次级绕组总组数）其它项可以不设置，一般为默认值即可。

变压器操作规程标题：变压器操作规程引言概述：变压器是电力系统中重要的设备，正确操作变压器对于保障电力系统的安全稳定运行具有重要意义。

本文将详细介绍变压器的操作规程，匡助操作人员正确操作变压器，确保电力系统的正常运行。

一、检查变压器外部环境及设备状态1.1 确保变压器周围环境清洁无杂物堆积，保持通风良好。

1.2 检查变压器外壳有无损坏、漏油等现象，及时进行维修处理。

1.3 检查变压器冷却系统，确保冷却水流畅，温度正常。

二、检查变压器油位及油质2.1 定期检查变压器油位，保持在正常范围内，如有异常及时补充。

2.2 检查变压器油质，确保油质清洁无杂质、水分等，如有问题及时更换。

2.3 定期进行油色谱分析，监测变压器油质状态，及时发现问题并处理。

三、操作变压器开关及保护装置3.1 操作变压器开关时，应先检查开关位置是否正确，再进行操作。

3.2 定期检查变压器保护装置的运行状态，确保正常工作。

3.3 在操作变压器时，应遵守相关操作规程，严格按照操作流程进行操作，确保安全。

四、注意变压器负载运行情况4.1 定期检查变压器负载运行情况，确保负载均衡，避免过载运行。

4.2 注意变压器运行温度，确保温度在正常范围内，避免过热。

4.3 定期进行变压器负载测试，检测变压器运行状态，及时发现问题并处理。

五、定期维护保养变压器5.1 定期进行变压器绝缘测试，确保绝缘状态良好。

5.2 定期进行变压器局部放电检测，监测变压器运行状态。

5.3 定期进行变压器维护保养，包括清洁、润滑、紧固等工作，确保设备正常运行。

结语：正确操作变压器是保障电力系统安全稳定运行的重要环节，操作人员应严格按照操作规程进行操作，定期检查维护设备，确保设备正常运行，提高电力系统的可靠性和安全性。
