变压器容量测试仪检测标准===========本检测标准旨在规定变压器容量测试仪（以下简称“测试仪”）的各项检测指标和测试方法，以确保其性能和质量符合相关要求。
以下是具体的检测项目：1. 准确度测试-------准确度测试主要检测测试仪的测量准确度，应符合以下要求：* 在额定容量范围内，测试仪的测量误差不超过±3%。
* 在不同负载条件下，测试仪的测量误差不超过±5%。
2. 稳定性测试-------稳定性测试主要检测测试仪在不同负载条件下的稳定性，应符合以下要求：* 在不同负载条件下，测试仪的输出电压和电流波动不超过±2%。
* 在连续工作条件下，测试仪的性能稳定性应符合相关规定。
3. 温漂测试-------温漂测试主要检测测试仪在不同温度下的稳定性，应符合以下要求：* 在-10℃~+40℃的温度范围内，测试仪的输出电压和电流波动不超过±5%。
* 在上述温度范围内，测试仪的测量误差变化不超过±10%。
4. 线性度测试-------线性度测试主要检测测试仪的线性度性能，应符合以下要求：* 在额定容量范围内，测试仪的线性度误差不超过±1%。
* 在不同负载条件下，测试仪的线性度误差不超过±2%。
5. 抗干扰测试-------抗干扰测试主要检测测试仪对外部干扰的抵抗能力，应符合以下要求：* 在强磁场环境下，测试仪的性能稳定性应符合相关规定。
* 在强电场环境下，测试仪的性能稳定性应符合相关规定。
6. 程序运行测试--------程序运行测试主要检测测试仪的程序运行稳定性和正确性，应符合以下要求：* 在连续工作条件下，程序运行无误。
* 在不同负载条件下，程序运行稳定。
变压器变比测试仪的基本介绍变压器变比测试仪是一种专用仪器，用于测量和验证变压器的变比。
变比是指变压器输入和输出电压之间的比值。
变比测试仪能够提供真实准确的变压器变比数据，以确保变压器的正常运行和性能。
以下是变压器变比测试仪的基本介绍：一、结构和工作原理：变压器变比测试仪主要由测试控制器、合路单元、测试单元、计算机控制系统和显示屏等部分组成。
测试控制器用于控制整个测试过程，合路单元是一个机械装置，用于接通和断开高压和低压侧的电路。
测试单元是一个电子装置，测量输入和输出电压，并计算变比。
计算机控制系统用于控制测试仪的操作，并将测试数据显示在显示屏上。
变压器变比测试仪的工作原理是：首先，将变压器的高压侧和低压侧的接线与测试仪相连；然后，测试仪运行测试程序，通过控制合路单元接通高压和低压侧的电路；接下来，测试单元测量高压和低压侧的电压，并通过计算，得到变比值；最后，计算机控制系统将测试结果显示在显示屏上。
二、测试步骤：使用变压器变比测试仪进行测试时，需要按照以下步骤进行操作：1.将测试仪与变压器的高压侧和低压侧进行连接。
2.打开测试仪的电源，并启动计算机控制系统。
3.在计算机上选择相应的测试程序。
4.根据测试仪的指示，调节合路单元，使高压侧和低压侧的接线连通。
5.开始测试，测试仪将自动测量输入和输出电压，并计算变比。
6.测试完成后，计算机控制系统将测试结果显示在显示屏上。
7.关闭测试仪的电源，断开变压器的接线。
三、功能和特点：1.高精度：测试仪采用先进的电子技术，确保测量结果的高精度和准确性。
2.自动化：测试仪可以自动测量输入和输出电压，并进行计算，提高测试效率。
3.多项测试：测试仪不仅可以测量变比，还可以测试变压器的短路阻抗、负载损耗等性能指标。
4.数据存储：测试仪可以将测试结果保存在计算机中，方便后续分析和比对。
5.易于操作：测试仪具有简洁直观的操作界面，易于操作和控制。
6.可靠性：测试仪采用可靠的材料和工艺，具有较长的使用寿命和稳定的性能。
变压器容量测试仪操作指南一、概述二、仪器配置1.变压器容量测试仪主机：包括仪器控制面板、显示屏、操作按钮等。
2.测试连接线：用于连接被测变压器和仪器主机。
3.夹具夹：用于连接测试连接线和变压器端子。
4.电源线：用于给仪器主机供电。
三、操作步骤1.连接测试线a.将主机的测试连接线插头接入主机的测试接口上。
b.将另一端的测试连接线插头接入夹具夹的测试接口上。
c.将夹具夹的另一端接入被测变压器的端子上。
2.参数设置a.打开仪器主机，进入仪器主界面。
b.通过操作按钮或触摸屏选择“参数设置”选项，进入参数设置界面。
c.按照被测变压器的额定容量设置测试仪的参数。
参数包括电压、电流、功率因数等。
d.设置好参数后，保存设置并退出参数设置界面。
3.开始测试a.在主界面选择“开始测试”选项，进入测试界面。
b.确认被测变压器的连接正确无误后，开始进行测试。
c.仪器主机会根据设置的参数自动控制测试电压和电流，并实时显示变压器的容量数据。
d.测试完成后，仪器主机会自动停止，并显示测试结果。
四、注意事项1.在进行测试之前，需仔细检查测试连接线、夹具夹等设备的连接是否牢固。
2.在设置测试参数时，应根据被测变压器的额定容量合理设置电压、电流、功率因数等参数。
3.在测试过程中，应密切观察仪器主机上的显示数值，确保测试数据的准确性。
4.测试过程中发现异常情况，应立即停止测试并检查设备的连接和工作状态。
5.完成测试后，应将仪器主机关闭，并拔掉电源线。
五、维护保养1.定期检查测试连接线、夹具夹等设备的外观是否损坏，如有损坏应及时更换。
2.保持仪器主机的干燥清洁，避免水和灰尘进入仪器内部。
3.定期校准仪器主机的显示准确性，确保测试数据的准确性。
4.不使用时，应将仪器主机存放在干燥通风的地方，避免受潮或受热。
六、故障排除1.当仪器主机无法正常开机时，可以尝试检查电源线是否接好，并尝试更换电源插座。
2.如果测试结果不准确或显示异常，请检查测试连接线和夹具夹的连接是否正常。
变压器测试仪器有哪些？
市场上的变压器测试仪器有五种，分别是变比组测试仪、变压器直流电阻测试仪、变压器空载短路测试仪、变压器直流电阻快速测试仪、变压器容量特性测试仪。
变压器变比组测试仪，变比测试仪基于单片机进行测量、计算和自动控制。
界面简单，稳定性好，精度高。
而且不需要三相电源，非常方便。
华天电力变压器直流电阻测试仪采用全新的电源技术，具有测量速度快、体积小、使用方便、测量精度高等优点。
是测量变压器绕组和大功率电感设备直流电阻的理想设备，也可作为接地线的直流电阻值。
变压器空载短路测试仪。
变压器空载短路测试仪代替传统的功率测试仪，具有测量速度快、准确度高、使用方便等优点，特别适合现场使用。
变压器直流电阻快速测试仪。
变压器直流电阻快速测试仪采用高精度、高稳定性的直流恒流通过被测电阻，并采用四位半数字DVM测量被测电阻两端的电压来确定电阻价值。
因此，在测量大电感设备的直流电阻时，可以快速建立测量电流，大大缩短了测试时间。
变压器容量特性测试仪。
变压器容量特性测试仪可准确测量各种配电变压器的容量，可进行无源测量，自动进行波形畸变校正、温度校正、电压校正、电流校正。
操作非常方便。
是各级电力用户的首选产品。

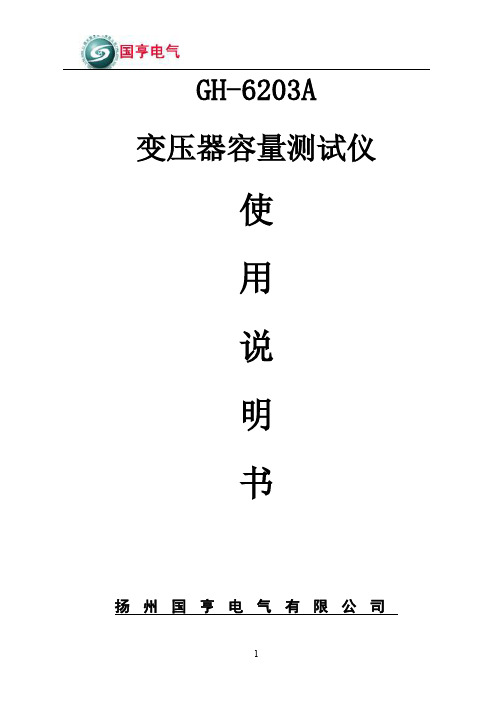

GH-6203A变压器容量测试仪使用说明书扬州国亨电气有限公司目录前言 (3)一、功能特点 (3)二、技术指标 (4)三、结构外观 (5)四、液晶界面 (5)五、使用方法 (10)（一）．有源测量部分 (11)1．基本概念 (11)2．试验方法 (11)（二）．无源测量部分 (12)1．基本概念 (12)2．试验方法 (12)六、打印功能 (14)七、注意事项 (14)前言我国电力系统实行两部制电价：除了收取计量装置所计量的费用外，还要根据变压器容量收取基本电费；对于较大用户在投运变压器时还要一次性交纳增容费。
随着电力行业的发展，用电量的增大，企业自有变压器和私人承包变压器已渐渐占据了配变中相当的份额，随之而来的就是有个别用户为了达到少交费、多用电的目的而采取的各种弄虚作假的手段（主要是改、换变压器铭牌）；有些用户年偷电费额达数十万之多，电力部门苦于没有有效的控制手段。
GH-6203A变压器容量测试仪是我公司针对这种问题专门开发、研制的专用于变压器容量、损耗参数测量的高精度仪器。
它自带高效能充电电池，现场不用外接电源即可工作，充电一次可连续测量几十至上百台次；同时，内部数字合成三相标准正弦波信号（绝非简单的逆变交流电输出，保证了非额定条件下各测试项目的测试数据的准确性），经功率放大器可提供三相精密交流测试源；在测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压、升流等辅助设备，容量测试结果准确率达100%。
它是一种设备相当于二种设备：有源变压器容量测试仪+变压器损耗参数测试仪。
它可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数可进行精密的测量。
该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代利用多表法测量变压器损耗和容量的方法，接线简单，测试方便、结果保存，大大提高了工作效率。
它以大屏幕图形液晶作为显示窗口，图形式菜单操作并配有汉字提示，集多种参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的首选产品。
用户操作手册尊敬的顾客感谢您购买本公司YTC3100变压器容量特性测试仪。
在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。
三年（包括三年）内如产品出现缺陷，实行免费维修。
三年以上如产品出现缺陷，实行有偿终身维修。
◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
变压器容量测试仪使用方法一、引言变压器是电力系统中一种重要的电气设备，用于进行电压的升降变换。
为了保证变压器的正常运行，需要对其容量进行测试。
本文将介绍变压器容量测试仪的使用方法，帮助用户正确操作设备，确保测试结果准确可靠。
二、检查设备在使用变压器容量测试仪之前，首先需要检查设备是否完好。
包括检查电源线、传感器、显示屏等部件是否正常，确保设备能够正常供电和显示测试结果。
三、准备工作1. 确定测试对象：根据实际需求，选择待测试的变压器。
可以是新安装的变压器，也可以是已经使用一段时间的变压器。
2. 连接传感器：将变压器容量测试仪的传感器连接到待测试变压器的合适位置。
一般情况下，传感器应连接到变压器的高压侧和低压侧，以便测量输入输出电压和电流。
3. 配置测试参数：根据测试要求，设置变压器容量测试仪的测试参数。
包括测试电压、电流、频率等参数。
根据变压器的额定容量和工作条件，合理设置测试参数，以确保测试结果准确可靠。
四、进行测试1. 开始测试：按下变压器容量测试仪的启动按钮，开始进行测试。
测试仪会自动对待测试变压器的电压和电流进行采样，并计算出变压器的容量。
2. 观察测试结果：测试仪会将测试结果显示在屏幕上。
用户可以根据显示的结果，判断变压器的容量是否符合要求。
如果容量超过额定值，则表示变压器能够满足需求；如果容量低于额定值，则表示变压器存在问题，需要进一步检修或更换。
3. 记录测试数据：在测试过程中，用户可以将测试数据记录下来，以备后续分析和比对。
记录的数据包括测试时间、变压器型号、额定容量、测试结果等信息。
五、注意事项1. 安全第一：在进行变压器容量测试时，务必注意安全。
避免触摸高压导体，防止触电危险。
2. 遵守操作规程：按照设备的使用说明书，正确操作变压器容量测试仪。
避免误操作导致测试结果不准确。
3. 防止误差：在测试过程中，应尽量减小误差的影响。
例如，测试时要保持稳定的电源供应，避免其他设备的干扰。
变压器容量测试仪使用说明变压器容量测试仪有源容量与无源损耗使用方法及接线方式以下将分为二部分来介绍：有源容量负载损耗、无源损耗测量部分。
（一）．变压器容量测试仪有源变压器容量、负载损耗测量1．基本概念有源容量试验：通过一些必要的数据来确定某个变压器的实际容量值；从而检查出被试变压器铭牌容量是否真实。
2、测试方法容量测试仪配有三把测试钳（黄、绿、红），每只钳子分别引出两根测试线，一根粗线、一根细线，粗线接到仪器面板上容量测试端子对应颜色的电流端子（Ia、Ib、Ic），细线接到仪器面板上容量测试端子对应颜色的电压端子（Ua、Ub、Uc），将钳头按颜色分别夹在被试变压器的高压侧各相接线柱上，变压器的低压侧要用专用短接线良好短接。
如图十九所示：变压器器容量测试仪接线图图十九接好线后，在主界面选择容量测试项目，此时进入容量参数设置屏，按下列操作步骤进行设置：1、设定当前温度，通过上下键将手型指针指到‘当前温度’选项，用左右键调节温度数值，要求尽量准确，最好以温度计的示值为准。
2、设置高压侧额定电压，通过上下键将手型指针指到‘高额定电压’选项，用左右键调节高额定电压档，例如被测变压器是10KV/400V的配变，则将本项设置为10KV3、设置变压器类型，通过上下键将手型指针指到‘变压器类型’选项，用左右键调节该选项，使之与铭牌相符。
4、设置分接档位，通过上下键将手型指针指到‘分接档位’选项，用左右键调节该选项，通常将分接打到2分接位置，如遇被测变压器分接在其他位置，则将该选项设置到正确位置。
5、通过上下键将手型指针指到‘被试品编号’选项，用左右键调节该选项为某个编号值。
6、按开始键进行测试，结果自动保留在液晶上7、选择‘保存’可将结果保存到内部存储器中，如不需保存，则不选此项。
8、选择‘打印’可将测试结果打印出来。
有源负载试验的接线方法与容量测试完全相同，操作也同样简单，值得注意的是，有源负载试验的参数设置是用主界面中的第三项‘参数设置’，一定要正确设置。
变压器测试仪原理变压器是电力系统中常见的电气设备，用于调节电压的大小。
为了确保变压器的性能和安全运行，需要进行定期的测试和检测。
而变压器测试仪作为一种专门用于测试变压器的工具，起到了至关重要的作用。
本文将介绍变压器测试仪的原理及其工作流程。
一、变压器测试仪的原理变压器测试仪主要是通过测量和监测变压器的各项参数，来评估变压器的性能和状态。
其核心原理是利用电磁感应和电阻分压原理。
1. 电磁感应原理根据法拉第电磁感应定律，当变压器中的电流变化时，会产生感应电动势。
测试仪通过感应线圈或传感器接触变压器的绕组，测量感应电动势的变化来判断变压器的状态。
2. 电阻分压原理变压器测试仪还通过电阻分压原理来测量变压器的电压和电流。
在测试仪中使用的电阻器被称为电压和电流测量装置，它们能够将高压和大电流分压为可测量的信号。
二、变压器测试仪的工作流程变压器测试仪的工作流程通常包括以下几个步骤：1. 连接测试仪首先，将测试仪与待测试的变压器相连接。
这涉及到接线和接地操作，确保测试仪能够准确地获取变压器的参数信息。
2. 测量电压和电流接下来，测试仪将测量变压器的电压和电流。
电压测量通常涉及到使用电压传感器或电阻分压装置来准确地测量变压器绕组的电压。
电流测量则可以通过传感器或电流互感器来实现。
3. 分析参数测量完成后，测试仪会将所测得的参数传输到数据分析模块。
通过对这些参数的分析，可以判断变压器的负载能力、绝缘状态和工作效率等等。
4. 输出测试结果最后，测试仪会将测试结果输出显示在屏幕上或通过打印机等设备输出。
测试结果通常会包括测得的电压、电流、功率因数以及其他相关的参数。
三、总结变压器测试仪的原理和工作流程决定了它在变压器测试中的重要性。
通过使用变压器测试仪，可以及时发现变压器的故障和异常情况，并采取相应的维修和保养措施，确保变压器的安全运行。
在日常的电力系统维护中，合理使用变压器测试仪将为系统的稳定运行提供有力的支持。
本文介绍了变压器测试仪的原理和工作流程，提供了初步的了解。
变压器综合参数测试仪操作规程1.适用范围：本仪表ZX2789-20P是一种测试变压器综合参数的测试仪，可以测试圈数或匝数比、电感、漏感、电容、交/直流电阻、阻抗、脚位短路及品质因数。
2.系统连接准备2.1将仪器220V电源线插头接入仪器后面板电源插座中2.2将变压器测试架“SCANNER”排线可靠接入仪器后面板“SCANNER”接口2.3将测试端“UNKNOWN”四端同变压器测试架连接电缆接口对接牢靠2.4仪器电源线插头接上220V电，打开仪器电源按键，显示屏出现如图测试界面3.参数设置操作3.1 变压器测试设置按仪器面板“LCRZ”主键，进入变压器单机测试《变压器测试设置》画面。
供包括5个软键：“测试设置”、“极限设置”、“测量显示”、“判别显示”、“用户校正”，如按相应软键分别进入相应设置页面3.1.1TURN（匝数）测试参数设置将光标利用方向键移动到‘TURN’域，将显示“内阻”、“显示”可用软键，使用软键切换到“内阻”、“显示”可进行相应参数设置3.1.2测试参数设置将光标利用方向键移动到‘Lx’域，将显示“内阻”、“模式”软键，使用软键切换到“内阻”、“模式”可进行相应参数设置3.1.3频率、电平、开关设置将光标利用方向键移动到‘频率’域、“电平”、“开关”相应域，使用数字键盘及确认键，完成相关参数的设置3.1.4“变压器极限设置”界面在“变压器测试设置”页面，按软键<极限设置>，进入变压器“变压器极限设置”界面如图将极限参数模式设置为“ABS”，极限参数（标称、下限、上限），主要包括Np(主匝）、Ns(次匝）、Lx(主感）、Lk(漏感）；使用数字键盘，按确认键或单位软键结束输入，完成相关参数设置输入；需要清除极限设置，将光标移动到“工具”域，使用清除列表3.1.5“变压器测试显示”界面进入变压器测试显示界面，页面各行显示变压器的各个参数测试结果，同时在此页面包含2个设定：1.触发（INT-内部触发仪器连续重复测试）2.速度（选择慢速-测试结果稳定和准确）3.1.6“变压器判别显示”界面如上图在‘变压器测试’页面，按软键‘判别显示’，进入变压器判别显示界面，该页面内容为变压器各参数测试结果（H表示上超标，L表示下超标并用红色显示；所有参数都合格显示PASS，否则显示FAIL同时伴有蜂鸣器报警）3.1.7“用户校正”页面在‘变压器测试’页面，按软键‘用户校正’，进入“用户校正”页面，此界面可设置：1.开路校正（设置为ON）2.短路校正(设置为ON)3.负载校正(设置为ON)等项本仪器使用“外扣除补偿”功能，将该项全部设置为“OFF”按仪器面板“LCRZ”主键，进入变压器单机测试《变压器测试设置》画面。
前言使用本仪器之前，请您详细地阅读使用说明书，为了让您尽快熟练地操作本仪器，我们随机配备了内容详细的使用说明书，这会有助于您更好的使用该产品。
从中您可以获取有关产品介绍、使用方法、仪器性能以及安全注意事项等各方面的知识。
在编写本说明书时，我们非常小心和严谨，并认为说明书中所提供的信息是正确可靠的，然而难免会有错误和疏漏之处，请您多加包涵并热切欢迎您的指正。
我们的宗旨是不断地改进和完善公司的产品，同时我们保留对仪器使用功能进行改进和升级的权力，如果您发现仪器在使用过程中其功能与说明书介绍的不完全一致，请以仪器的实际功能为准。
在产品的使用过程中发现有什么问题，请与我们及时联系！我们将尽力提供完善的技术支持！本仪器只限于交流电的测量，不能测直流电。
１目录一、仪器概述 ....................................................................................... ３二、仪器主要功能 ................................................................................... ３三、仪器主要技术指标 ............................................................................... ３四、仪器面板及功能介绍.............................................................................. ４五、变压器空载损耗测试操作说明...................................................................... ５（一）、开机界面................................................................................. ５（二）、三相三线空载损耗测试 ..................................................................... ５（三）、D形分相空载损耗测试...................................................................... ７（四）、星形分相空载损耗测试 ..................................................................... ９（五）、单相空载损耗测试....................................................................... １１（六）、空载损耗历史数据的读取 ................................................................. １２六、变压器负载损耗测试操作说明.................................................................... １４（一）、开机界面............................................................................... １４（二）、三相三线负载损耗测试 ................................................................... １５（三）、D形分相负载损耗测试.................................................................... １７（四）、星形分相负载损耗测试 ................................................................... １８（五）、单相变压器负载损耗测试 ................................................................. ２０（六）、负载损耗历史数据的读取 ................................................................. ２１七、系统设置 ..................................................................................... ２２八、历史数据的U盘存储............................................................................ ２３九、上位机管理软件 ............................................................................... ２４（一）、软件安装............................................................................... ２４（二）、软件使用............................................................................... ２４十、注意事项 ..................................................................................... ２５十一、附配件(装箱单) ............................................................................. ２５十二、售后服务 ................................................................................... ２５附录一仪器常见故障及分析........................................................................ ２５附录二空载损耗试验时试验电源容量的确定.......................................................... ２６附录三国标GB1094.1与IEC76.1允许偏差对照表..................................................... ２７附录四变压器技术参数............................................................................ ２８２一、仪器概述变压器损耗参数测试仪，是本公司自主研发的专门用于电力变压器(三相或单相)出厂、大修以及交接试验中空载和负载损耗参数测量的高精度仪器。
变压器容量测试仪方法
变压器是电力系统中必不可少的设备，在运行过程中，其容量的准确性对于保证电力系统的稳定运行有着重要作用。
为了检测变压器容量是否符合要求，需要使用变压器容量测试仪进行测试。
以下是变压器容量测试仪的使用方法：
1. 测试前准备
首先需要准备好变压器容量测试仪、电源线、电压表和电流表等测试设备。
接着需要查看变压器的容量、相数、额定电压等参数，根据这些参数选择好测试仪的测试范围和接线方式，并将测试仪连接上电源、电流表和电压表等测试仪器。
2. 测试仪器接线
将测试仪的电源线插入电源插座中，打开测试仪电源开关，此时测试仪器开始运行。
根据变压器的接线方式，将测试仪的相序线依次接入变压器的相线上，同时将测试仪的电压线和电流线分别接入变压器的电压线和电流线上。
3. 测试操作
接线完成后，可以进行测试操作。
首先，打开变压器的通电开关，使变压器开始运行；接着，根据变压器的额定电压及容量，设置好测试仪的测试参数，将测试仪的测试模式切换到容量测试模式，等待测试仪进行自动测试。
4. 测试结果分析
测试完成后，测试仪会自动显示出变压器的容量测试结果，包括
容量值、功率因数、误差等信息。
根据测试结果，可以判断出变压器的容量是否符合要求，如果测试结果不理想，则需要进行进一步的排查和处理。
总之，变压器容量测试仪是检测变压器容量的重要设备，其使用方法简单明了，可以帮助检测出变压器容量问题，保证电力系统的正常运行。
JYK-I 变压器有载分接开关参数测试仪简介JYK-I 变压器有载分接开关参数测试仪是一种用于测试变压器有载分接开关参数的仪器。
它可以测量和记录变压器的参数，包括开断电流、合闸电流、合闸时间等。
这种测试仪具有高精度、可靠性高、使用方便等特点，广泛应用于电力系统中。
技术规格JYK-I 变压器有载分接开关参数测试仪具有以下技术规格：•测量范围：开断电流 0-100A，合闸电流 0-200A，合闸时间 0-999.9ms•精度：开断电流 ±1%，合闸电流 ±2%，合闸时间±0.1ms•采样率：10kHz•电源：AC 220V，50Hz•尺寸：320mm x 240mm x 120mm•重量：2.5kg功能特点JYK-I 变压器有载分接开关参数测试仪具有以下功能特点：1.测量功能：可以测量变压器的开断电流、合闸电流和合闸时间，确保变压器的正常运行。
2.数据记录：可以将测量的数据记录下来，方便后续的分析和比对。
3.显示功能：具有清晰的液晶显示屏，可以直观地显示出测量结果。
4.通信功能：采用串口通信，可以和计算机进行数据传输和分析。
5.报警功能：可以设置测量值的上下限，当测量值超出范围时可以自动报警。
6.便携性：体积小巧，重量轻，便于携带和移动。
使用方法使用 JYK-I 变压器有载分接开关参数测试仪的方法如下：1.将测试仪的电源插头插入交流电源插座，并将仪器的电源开关打开。
2.将测试仪的电流夹具与变压器的开断电流回路和合闸电流回路连接。
3.打开测试仪的电流调节开关，将电流值调整到所需要的范围。
4.按下测试仪的测量键，开始进行测量。
5.测量完毕后，可以通过测试仪的液晶显示屏查看测量结果。
6.如果需要记录数据，可以通过串口将数据传输到计算机中进行保存和分析。
注意事项在使用 JYK-I 变压器有载分接开关参数测试仪时，需要注意以下事项：1.使用前请先确认测试仪的电源开关关闭，以免发生电击事故。
变压器容量测试仪原理
变压器容量测试仪原理：
变压器容量测试仪是用于测量变压器额定容量的一种仪器。
其原理是利用输入电压、输出电流和功率因素的测量数据，通过一定的计算方法来得出变压器的容量。
该仪器通常由下述主要组成部分构成：电流互感器（CT）、电压互感器（VT）、测量仪表和计算设备。
在测试时，首先通过电流互感器和电压互感器采集变压器输入和输出电流、电压的数据。
然后，这些数据通过测量仪表进行监测和记录。
通过计算设备，对采集到的电流、电压数据进行处理和计算，推导出变压器的实际输出功率。
根据变压器的额定容量和实际输出功率的比较，可以确定变压器的容量是否达到标准要求。
数值计算通常基于下述公式：
实际输出功率（W）= 输出电压（V） ×输出电流（A） ×功率因素（Cosθ）
其中，输出电压和输出电流是根据电流互感器和电压互感器采集到的数据获得的。
功率因素则可以通过电流互感器和电压互感器的输出相位角度差来计算得出。
通过分析实际输出功率与变压器的额定容量之间的比较，可以判断变压器的容量是否符合要求。
如果实际输出功率接近或超过额定容量，说明变压器的容量满足要求。
如果实际输出功率低于额定容量，则说明变压器容量不足，需要进一步检查和升级。
综上所述，变压器容量测试仪通过采集和处理变压器输入输出电流、电压的数据，并根据功率因素进行计算，来判断变压器的容量是否符合要求。
这一原理的应用可以有效确保变压器的正常运行和满足功率需求。
变压器测试仪原理变压器测试仪是用于变压器性能测试和检验的专用仪器设备，主要用于检测变压器的绝缘电阻、绕组电阻、接地电阻、变比、有载分接开关试验等参数，并对变压器的绝缘状况、电气性能和机械性能进行全面评估。
变压器作为电力系统中重要的电气设备，其性能的可靠性关系到整个电力系统的安全运行，因此对变压器进行严格的测试是必不可少的。
变压器测试仪的原理是基于电力系统中的变压器工作原理和测试方法而设计的。
变压器主要由铁心、绕组和油箱三大部分组成，通过绕组的互感作用来实现电能的传递和电压的升降。
因此，变压器测试仪的原理可以分为以下几个方面：1. 绝缘电阻测试原理：绝缘电阻测试是对变压器的绝缘状况进行评估的重要手段。
绝缘电阻测试原理是利用测试仪器的高压输出端产生高压直流电源，通过测试电路与绝缘部分相连，从而测得被测绝缘部分的绝缘电阻值，并根据设定的标准来评估绝缘状况。
2. 绕组电阻测试原理：绕组电阻测试是对变压器内部绕组的电阻进行测量的重要手段。
绕组电阻测试原理是利用测试仪器的低阻电流源对绕组通电，通过测试电路对绕组的电阻进行测量，并根据Ohm定律计算得到绕组的电阻值。
3. 变比测试原理：变比测试是对变压器的变比进行检测的重要手段。
变比测试原理是利用测试仪器的变比测试回路对变压器进行连接，通过测试仪器测量得到输入输出侧的电压和电流值，并根据变比关系计算得到变压器的变比值。
4. 接地电阻测试原理：接地电阻测试是对变压器的接地系统进行检测的重要手段。
接地电阻测试原理是利用测试仪器的接地电阻测试回路将测试电流加在接地系统上，通过测试仪器测量得到接地系统的电阻值，并根据设定的标准来评估接地系统的接地性能。
变压器测试仪的工作原理是通过以上的测试方法和测试回路来实现对变压器性能的全面检测和评估，从而为变压器的安全运行提供可靠的依据。
在实际应用中，变压器测试仪通常会配备有高精度的测试仪器、自动化测试系统以及数据采集、分析和存储功能，从而能够实现对变压器性能的全面、准确的测试和评估。
变压器综合参数测试仪操作规程仪表名称：变压器综合参数测试仪表型号：GKT-32591.适用范围：本仪表3250、GKT3250是一种测试变压器综合参数的测试仪，可以测试圈数或匝数比、电感、漏感、电容、交/直流电阻、阻抗、脚位短路及品质因数。
2.系统参数设置操作1）按系统参数设置键“system/setup”，进入主要系统参数设置画面。
2）按“对比度调节”对应键，可对显示屏亮度进行设定，按上下对应键可在“0-13”之间调节，出厂设定在“5”。
如图13）继续按方向键向下翻页，将光标移至“内阻模式”，此时有四种模式可选择，即OFF关闭模式、320X模式、106X模式及107X模式，一般设在320X模式上。
如图14）按上下方向键将光标移至“LINE.F REQ”上，可对使用电源频率进行设置。
有三种模式可选，即50Hz、60Hz和NA。
设定为50Hz时测试比较稳定，设定为“NA”时可提高测量速度。
如图26）将随机测试线对应接入测试座，再将测试夹子分开一定距离，按“Meas/Dlsplay”键，进入主功能设置画面。
如图37）按屏幕“开路归零”侧对应的键选择“使用点归零”，按“Start/Trigger”键开始，归零正确后显示“PASS”。
亦可选择进行“多频点归零”，如图48）按屏幕“短路归零”侧对应的键选择“DCR归零”，按“Start/Trigger”键开始，归零正确后显示“PASS”。
亦可选择进行“使用点归零”、“多频点归零”对应的键进行归零。
如图59）上述归零操作完成后，按“退出”对应键退出。
3.扫描测试简易操作1）按键或键，按屏幕“变压器ID”侧对应的键，如图6所示。
2）变压器ID：---------------- 设置变压器的编号或名称、型号变压器编组数：---------- 设置变压器主绕组的个数（一般设置1，若要加测时一般设为2即可）最大次级数：------------- 设置变压器次级绕组的个数（根据实际情况设置次级绕组总组数）其它项可以不设置，一般为默认值即可。
