变压器综合测试仪快速操作指南一、安全说明 (2)1.1操作者注意事项 (2)1.2一般安全说明 (2)二、仪器检查 (3)三、仪器简要介绍 (3)3.1前面板说明 (4)3.2后面板说明 (7)四、扫描盒简要介绍 (9)4.120PIN/24PIN扫描盒说明 (10)4.248PIN/50PIN扫描盒说明 (12)4.396PIN扫描盒说明 (14)4.4多脚位扫描盒说明： (16)五、变压器单组测试操作指南 (18)六、变压器扫描测试操作指南 (22)七、联系我们 (31)-1-公司声明本说明书所描述的可能并非仪器所有内容，常州市优策电子科技有限公司有权对本产品的性能、功能、内部结构、外观、附件、包装物等进行改进和提高而不作另行说明！由此引起的说明书与仪器不一致的困惑，可通过封面的地址与我公司进行联系。

一、安全说明1.1操作者注意事项尊敬的用户，本产品的设计和制造采用世界最先进的技术和生产工艺，全面保证产品的质量和可靠性。

但是，特别是非专业人士的操作或者非常规使用会存在潜在的危险。

特别声明：只有经过常州市优策电子科技有限公司授权的人员才能执行维修操作。

1.2一般安全说明●本产品电源线须要国家认可。

●本产品使用电源须接地可靠，否则会对测试产生影响。

●本产品电源开关处于“ON”状态时，请勿直接插拔电源线。

●若被测件带电，须进行可靠放电后再使用本仪器测试。

●请勿私自开盖操作。

●怀疑本产品出现故障时，请勿盲目操作，可联系本公司维修人员。

●使用本产品有问题时，可联系本公司技术支持（须提供产品序列号）。

●保持产品的清洁与干燥，请勿在潮湿环境下或易燃易爆环境下操作本产品，并保持适当的通风。

-2-二、仪器检查●收到产品如发现包装严重损坏，请先保留，直到产品整机和附件测试正常。

●检查整机，若发现仪器损坏，请与负责此业务的经销商或本公司联系。

●检查附件，请根据装箱单检查附件，若发现附件缺失或损坏，请与负责此业务的经销商或本公司联系。

仪器名称变压器测试仪功能综合测试文件编号仪器型号ZX-2789/3690H 厂商版本A0一、面板说明1.商标及型号仪器商标及型号及仪器测量的范围等。

2.LCD液晶显示屏800*480点阵液晶显示屏，显示设置信息、测量结果、测量条件等3.软键六个软键可用与选择控制和参数，每个案件的左方都有相应的功能定义。

软键定义随显示页面的不同而改变4.PASS LED测试结果通过LED灯5.NEXT键快速翻页键6.FAIL LED测试结果不通过LED灯7.数字键用于输入数字等相关信息8.ESC键结束数字键盘部分的输入9.（←）键BACKSPACE键。

按此键删除输入数值的最后一个字符10.KEYLOCK键按KEYKOCK键，HEYLOCK按键会被点亮，表示当前面板按键功能被锁定，再次按KEYLOCK 键，KEYLOCK键会熄灭，表示解除键盘锁定状态。

如果口令功能设置为ON，解除键盘锁定时需输入正确的口令，否则无法解除键盘锁定。

核准审核制作日期仪器名称变压器测试仪功能综合测试文件编号仪器型号ZX-2789/3690H 厂商版本A021FILE 快捷键按FILE键，直接进入文件界面22. 电源开关（POWER）按此键可进行电源开关的打开和关闭23. USB HOST接口用于连接U盘存储器二、屏幕区域：各部分的名称与功能1. 功能设置区域在该区域可设置仪器一些相关参数2.文件域把光标移到该区域，可进行文件管理操作。

文件管理操作包括：加载、保持、删除。

3.工具域一些不常用的功能，在显示页面没有相应的设置域，被列入工具域中。

4. 软键区域该区域被用于显示软键的功能定义。

软键的定义随光标所在的域的位置不同而具有不同的功能5. 消息提示及数据输入区域该区域用于显示系统提示信息以及用户数据输入信息。

2.5基本操作指南变压器综合测试仪的基本操作为：◆使用菜单按键（LCRZ、TRANS、SYSTEM）和对应软键选择你想要的显示页面。

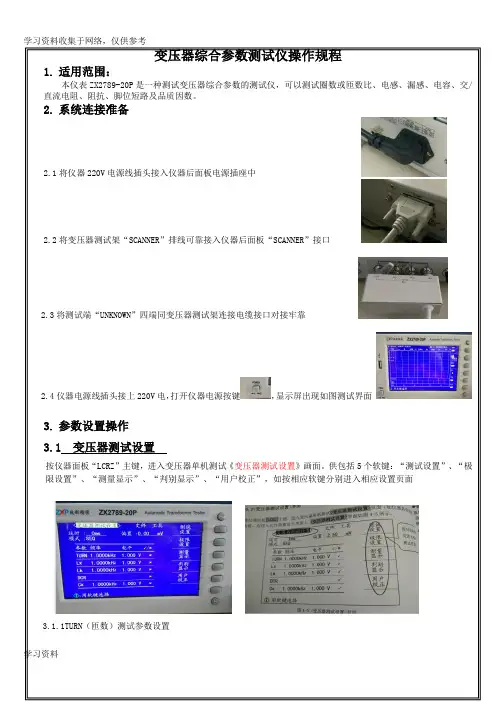

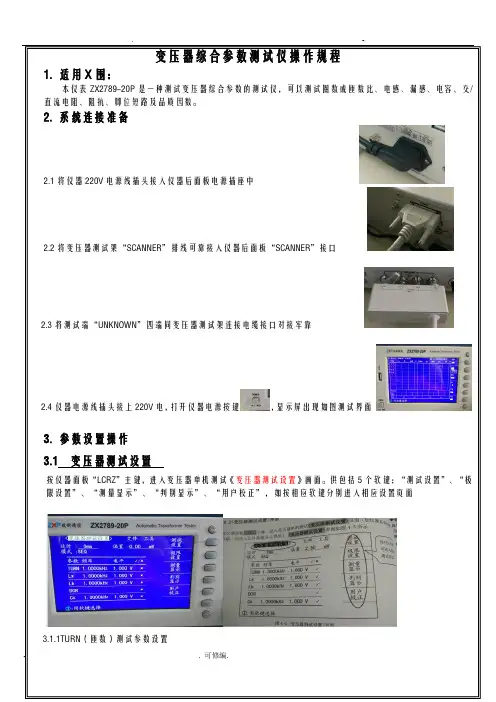

变压器综合参数测试仪操作规程1.适用X围：本仪表ZX2789-20P是一种测试变压器综合参数的测试仪，可以测试圈数或匝数比、电感、漏感、电容、交/直流电阻、阻抗、脚位短路及品质因数。

2.系统连接准备2.1将仪器220V电源线插头接入仪器后面板电源插座中2.2将变压器测试架“SCANNER”排线可靠接入仪器后面板“SCANNER”接口2.3将测试端“UNKNOWN”四端同变压器测试架连接电缆接口对接牢靠2.4仪器电源线插头接上220V电，打开仪器电源按键，显示屏出现如图测试界面3.参数设置操作3.1 变压器测试设置按仪器面板“LCRZ”主键，进入变压器单机测试《变压器测试设置》画面。

供包括5个软键：“测试设置”、“极限设置”、“测量显示”、“判别显示”、“用户校正”，如按相应软键分别进入相应设置页面3.1.1TURN（匝数）测试参数设置将光标利用方向键移动到‘TURN’域，将显示“内阻”、“显示”可用软键，使用软键切换到“内阻”、“显示”可进行相应参数设置3.1.2测试参数设置将光标利用方向键移动到‘Lx’域，将显示“内阻”、“模式”软键，使用软键切换到“内阻”、“模式”可进行相应参数设置3.1.3频率、电平、开关设置将光标利用方向键移动到‘频率’域、“电平”、“开关”相应域，使用数字键盘及确认键，完成相关参数的设置3.1.4“变压器极限设置”界面在“变压器测试设置”页面，按软键<极限设置>，进入变压器“变压器极限设置”界面如图将极限参数模式设置为“ABS”，极限参数（标称、下限、上限），主要包括Np(主匝）、Ns(次匝）、Lx(主感）、Lk(漏感）；使用数字键盘，按确认键或单位软键结束输入，完成相关参数设置输入；需要清除极限设置，将光标移动到“工具”域，使用清除列表3.1.5“变压器测试显示”界面进入变压器测试显示界面，页面各行显示变压器的各个参数测试结果，同时在此页面包含2个设定：1.触发（INT-内部触发仪器连续重复测试）2.速度（选择慢速-测试结果稳定和准确）3.1.6“变压器判别显示”界面如上图在‘变压器测试’页面，按软键‘判别显示’，进入变压器判别显示界面，该页面内容为变压器各参数测试结果（H表示上超标，L表示下超标并用红色显示；所有参数都合格显示PASS，否则显示FAIL同时伴有蜂鸣器报警）3.1.7“用户校正”页面在‘变压器测试’页面，按软键‘用户校正’，进入“用户校正”页面，此界面可设置：1.开路校正（设置为ON）2.短路校正(设置为ON)3.负载校正(设置为ON)等项本仪器使用“外扣除补偿”功能，将该项全部设置为“OFF”按仪器面板“LCRZ”主键，进入变压器单机测试《变压器测试设置》画面。

打开仪器电源按键显示屏出现如图测试界面个软键：“测试设置”、“极限设置”、“测量显示”、“判别显示”、“用户校正”，如按相应软键分别进入相应设置页面3.1.1TURN（匝数）测试参数设置将光标利用方向键移动到‘TURN’域，将显示“内阻”、“显示”可用软键，使用软键切换到“内阻”、“显示”可进行相应参数设置3.1.2测试参数设置将光标利用方向键移动到‘Lx’域，将显示“内阻”、“模式”软键，使用软键切换到“内阻”、“模式”可进行相应参数设置3.1.3频率、电平、开关设置将光标利用方向键移动到‘频率’域、“电平”、“开关”相应域，使用数字键盘及确认键，完成相关参数的设置3.1.4“变压器极限设置”界面在“变压器测试设置”页面，按软键<极限设置>，进入变压器“变压器极限设置”界面如图将极限参数模式设置为“ABS”，极限参数（标称、下限、上限），主要包括Np(主匝）、Ns(次匝）、Lx(主感）、Lk(漏感）；使用数字键盘，按确认键或单位软键结束输入，完成相关参数设置输入；需要清除极限设置，将光标移动到“工具”域，使用清除列表3.1.5“变压器测试显示”界面进入变压器测试显示界面，页面各行显示变压器的各个参数测试结果，同时在此页面包含2个设定：1.触发（INT-内部触发仪器连续重复测试） 2.速度（选择慢速-测试结果稳定和准确）3.1.6“变压器判别显示”界面如上图在‘变压器测试’页面，按软键‘判别显示’，进入变压器判别显示界面，该页面内容为变压器各参数测试结果（H 表示上超标，L 表示下超标并用红色显示；所有参数都合格显示PASS ，否则显示FAIL 同时伴有蜂鸣器报警）3.1.7“用户校正”页面在‘变压器测试’页面，按软键‘用户校正’，进入“用户校正”页面，此界面可设置： 1.开路校正（设置为ON ） 2.短路校正(设置为ON) 3.负载校正(设置为ON)等项本仪器使用“外扣除补偿”功能，将该项全部设置为“OFF ”按仪器面板“LCRZ ”主键，进入变压器单机测试《变压器测试设置》画面。
