变压器综合测试仪快速操作指南一、安全说明 (2)1.1操作者注意事项 (2)1.2一般安全说明 (2)二、仪器检查 (3)三、仪器简要介绍 (3)3.1前面板说明 (4)3.2后面板说明 (7)四、扫描盒简要介绍 (9)4.120PIN/24PIN扫描盒说明 (10)4.248PIN/50PIN扫描盒说明 (12)4.396PIN扫描盒说明 (14)4.4多脚位扫描盒说明： (16)五、变压器单组测试操作指南 (18)六、变压器扫描测试操作指南 (22)七、联系我们 (31)-1-公司声明本说明书所描述的可能并非仪器所有内容，常州市优策电子科技有限公司有权对本产品的性能、功能、内部结构、外观、附件、包装物等进行改进和提高而不作另行说明！由此引起的说明书与仪器不一致的困惑，可通过封面的地址与我公司进行联系。
一、安全说明1.1操作者注意事项尊敬的用户，本产品的设计和制造采用世界最先进的技术和生产工艺，全面保证产品的质量和可靠性。
但是，特别是非专业人士的操作或者非常规使用会存在潜在的危险。
特别声明：只有经过常州市优策电子科技有限公司授权的人员才能执行维修操作。
1.2一般安全说明●本产品电源线须要国家认可。
●本产品使用电源须接地可靠，否则会对测试产生影响。
●本产品电源开关处于“ON”状态时，请勿直接插拔电源线。
●若被测件带电，须进行可靠放电后再使用本仪器测试。
●请勿私自开盖操作。
●怀疑本产品出现故障时，请勿盲目操作，可联系本公司维修人员。
●使用本产品有问题时，可联系本公司技术支持（须提供产品序列号）。
●保持产品的清洁与干燥，请勿在潮湿环境下或易燃易爆环境下操作本产品，并保持适当的通风。
-2-二、仪器检查●收到产品如发现包装严重损坏，请先保留，直到产品整机和附件测试正常。
●检查整机，若发现仪器损坏，请与负责此业务的经销商或本公司联系。
●检查附件，请根据装箱单检查附件，若发现附件缺失或损坏，请与负责此业务的经销商或本公司联系。
诺顿电气︱电测设备优选供应商NDTTS-II变压器综合试验系统产品说明书尊敬的顾客感谢您购买本公司NDTTS-II变压器综合试验系统。
在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
为了防止火灾或人身伤害，只有合格的技术人员才可执行维修。
使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
保持产品表面清洁和干燥。
警告：警告字句指出可能造成人身伤亡的状况或做法。
小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。
&1、前言1、1产品概说.3250A Automatic Transformer Test System 乃是一部全功能自动化测试的零件量测分析仪器, 本量测仪器设计的主要宗旨为本着十多年来的经验与成果累积, 为解决目前日益蓬勃发展的电子业因人工效率以及产品品质所带来之烦恼, 满足电子行业提高工作效率及提升产品之品质需要，其性能质量已达国际水准。
本测量仪器所包含之量测功能有电感、电容、交流电阻、阻抗 (L、C、R、Z), 直流电阻 (DCR), 变压器相位 (PH), 及圈数比 (Turn-Ratio), 漏电感(Lk), 脚位短路(PS), 平衡 (Balance)等测试功能,为生产线及品管QC提供最完善的测试功能。
经由本量测仪器之内部控制之自动式及可程序之量测功能, 以提供在低成本下有高精度、便利、快速及可靠之测试, 其提供了上下界限比较及分组测试, 测试频率及测试电压之选择控制、加载校正(Load)、多频扫瞄测试功能、设定数据储存记忆功能、单机扫描测试功能、另外可藉由扫描控制器做全功能完全扫描测试, 内存扩充接口做数据存取控制, RS-232接口做数据传输与统计分析功能, 打印机接口功能将测试结果打印, 藉由操纵接口HANDLER经由外部触发仪器量测并可将此量测结果藉由此接口送至外部,做为反应零件处理设备. 本仪器亦有提供重迭电流(I≦1A)产生器, 可配合重迭电流产生器量测线圈重迭电流电感量。
多用途可变的测试装置, 人性化的键盘设计, 引导式的操作接口, 超大型液晶显示面板, 按键锁住和密码保护功能等等措施都使本仪器在操作上能方便容易的使用, 并有保护功能使测试结果被清楚的显示于显示器上。
3250A基本量测准确度为0.1%, 校正时以校正用之专属量测装置 (可选购) 并输入简单之量测参数. 使用者只需在程序中提供开路 (Open) 及短路 (Short) 的条件即可非常简单快速完成校正作业.仪器随时需要外部测试或导线延伸测试时, 注意需使用正确的4接点连接测试. 且在高频量测时需考虑测线的高频响应.1.2规格摘要 测定参数: 第一测试参数 -- L、C、R、｜Z｜、Y、△、△%、DCR、Turn-Ratio第二测试参数 -- Q、D、R、θ 基本精度 : Basic 0.1%（1kHz/ 1V rms） 测定范围 : L -- .0001uH ～ 9999.9HC -- .001pF ～ 999.99mFR -- .0001Ω ～ 999.99MΩ｜Z｜ -- .0001Ω ～ 999.99MΩQ -- .0001 ～ 99999D -- .0001 ～ 99999θ -- -90.00° ～ ＋90.00°DCR -- .01mΩ ～ 99.999kΩNp -- .01 ～ 999.9 TurnNs -- .01 ～ 999.9 Turn（＋、—） 测定频率: 20Hz 至 300KHz 测定电压: 10mV至 2Vrms, 每段10mV 等效电路: 串联、并联 零点校正 : 开路、短路 圈数比: 频率1KHz至300KHz, 测试电压 0.1V 至10Vrms 注意 :因本测试机只能接受 10V 的感应电压, 故设定圈数比时以 Vs 不大于 10V 为主. 扫描测试 : 配合扫描测试治具可做20点之变压器扫描测试.1.3 附带检查当贵客户在收到这仪器后, 请检查下列项目:(1). 此制品外表是否有任何损害或刮伤.(2). 表 1-2 为本机之附件.如果您发现任何损坏或附件遗失, 请通知本公司、分公司或代理商以求立即之服务.表 1 - 2 标准附件项 目 材 料 编 号数量备 注电源线 P0001 1 1 公尺长弯头电源线测试线 (4-Terminal) T01010 1 夹测待测物用测试线 (2-Terminal) TR0010 1 Turn-Ratio 专用测试夹慢熔保险丝 1A F1A001 2 电源 AC 220V用使用说明书 M1100 1 中文2、规格 (15℃～35℃ RH ≦ 75%)2.1 量测功能 量测参数 :｜Z｜:阻抗绝对值｜Y｜:电纳L : 电感量C : 电容量R : 电阻D : 损失因素Q : 品质因素Rs : 等效串联电阻Rp : 等效并联电阻X : 电抗θ : 相位△ : L/C/R/｜Z｜偏差值△% : L/C/R/｜Z｜偏差百分比DCR : 直流电阻Np/Ns : 圈数比Vp/Vs : 电压比Ns : 次级圈数Vs : 次级电压 参数组合 :｜Z｜,｜Y｜L, C R θ(deg)/θ(rad) D, Q, Rs, Rp, Q, X, 误差校正补偿 (Deviation)：当因外接治具造成机器量测和实际值有误差时, 可设定实际值于测试条件内, 将量测值校正为实际值, 将治具所造成之误差影响减至最低. 等效电路 ：并联、串联. 檔位：自动、手动. 触发模式 ：内部触发、手动触发、外部触发 (RS-232, Handler Interfaces选购). 测量端子 ：电感、电容、阻抗. 直流电阻为4端测试. 圈数比为6端测试. 积分时间 ：快速、中速、慢速.2.2测试讯号 频率：20Hz～300KHz 准确度：±0.01% 讯号标准：范围 设定准确度 电压 10mVrms to 2 Vrms ±10%＋1mVrms 输出阻抗：Turn 10Ω,当测试位准≤2V 50Ω,当测试位准＞2V其 他Constant=OFF:依电阻范围不同而定Constant=320X: 100Ω ±0.5%Constant=107X: 25Ω ±0.5% Constant=106X: 50Ω 100mA±0.5%(1V设定) 电感负载小于10Ω,10Ω±10%,阻抗≥10Ω 测试讯号标准观看：模式 范围 准确度Voltage110mVrms to 2 Vrms ±（3% of reading ＋0.5mVrms）1：当待测物之阻抗小于100Ω, 测试讯号标准需加上阻抗大小量测准确度 (参考表2-1)2.3 测量范围参数 范围阻抗大小, 交流阻抗, 电抗 0.1 mΩ to 999.999 MΩ电纳 0.1 nS to 99.9999 S电容 0.001 pF to 999.99 mF电感 0.1 nH to 9.9999 kH损失因素 0.0001 to 99999品质因素 0.0001 to 99999相位角 -90.00 ° to 90.00 °偏差百分比 -100.00% to 100.00 %直流电阻 0.01 mΩ to 99.999 kΩ圈数比 100 : 1次级电压 10V max2.4 测量准确当确实遵守下列条件和状态能有效确保测量准确：(1) 热机时间：≧30分(2) 做完正确开路和短路归零校正.2.5 准确度 厂内校正1年内 温度 ：23℃±5℃ 相对湿度 ：80% maximum 热机 ：最少30分钟 在以上条件下作归零校正1. 阻抗大小 – 相位准确度基本准确度如表2-1 以快速测量时, 准确度乘以22. 电感, 电容, 交流阻抗准确度品质因素≧10(损失因素≦0.1), 相对于阻抗大小之精度, 其中感抗 =｜2πfL｜容抗 =｜1/(2πfC)｜根据图2-1 LC和阻抗大小转换表.当品质因素<10 (损失因素0.1), 电感准确度乘以(1＋1/Q)电容准确度乘以(1＋D).3. 损失因素, 品质因素, 交流阻抗准确度.损失因素损失因素准确度 = ±[ tanθe．( 1 + D2 ) ] / [ 1 - D．tanθe]品质因素 ≧10品质因素准确度 = ±[tanθe． ( 1 + Q2 ) ] / [ 1 - Q．tanθe ]品质因素 <10, 品质因素准确度乘以 (1＋1/Q)< θe : 相位误差>表 2-1 阻抗大小 – 相位准确度频率 (Hz)注 : 在境界在线之规格以较好的一边为适用4. 等效串联电阻. 等效并联电阻准确度品质因素≦0.1交流阻抗准确度= 阻抗大小准确度品质因素≧0.1 准确度乘以 (1＋Q)5. 直流电阻准确度：±(0.5% ＋ 0.2mΩ) >10mΩ±(1% ＋ 0.2mΩ) <10mΩ6. 圈数准确度 ：±(0.5% ＋ 0.2T)测试频率图 2 – 1 L.C.Z. 转换2.6 校正功能 开路归零：去除由于测试治具引起开路杂散阻抗的量测误差. 短路归零：去除由于测试治具引起短路残余阻抗的量测误差. 载入校正：当因外接治具或机器误差, 造成量测和实际值有误差时, 可设定实际值于测试条件内, 将量测值和实际值做载入校正. 加载后系统即以加载值为标准.2.7 LIST SWEEP最多可设定9组频率之测试讯号标准, 单一或连续测试皆可执行. 2.8 比较功能主参数有10组Bin判定, 次参数有良/不良判定. 排序模式：绝对值模式：分类以上、下限设定.百分比模式：分类以百分比设定. 分类计数：0 to 999999 LIST SWEEP比较：每笔测试皆可在屏幕上显示过高/良品/过低.2.9 界面: 印表界面：标准印表时界面. RS-232界面：标准RS-232界面. Handler界面：良品/不良品/外部触发.2.10 其它 显示器 ：320×240图表LCD显示. 电源 ： 100V～120V AC 50Hz/ 60Hz. 电力消耗最大140VA. 220V～240V AC 50Hz/ 60Hz. 电力消耗最大140VA. 环境 ：操作 -- 0℃ to 40℃, 10 to 85﹪相对湿度.储存 -- -10℃ to 50℃, 10 to 90﹪相对湿度. 尺寸 ：420mm(长) ×300mm(宽) ×175mm(高) 重量 ：约8.5kg.3、安装3.1 周围环境(1). 请不要使用本测试机于多灰尘或震动 的场所. 且勿直接曝露在日光直射或 腐蚀气体下. 请确认使用场所周围温度为 0 ～ 40℃, 且相对湿度低于 85%.(2). 本测试机后面板装有散热装置以避免内 部温度上升. 为了确定通风良好. 本机使 用时应使其背面远离其它物体或墙壁达 10cm 以上之位置. 勿阻塞左右通风孔以 使本测试机维持好的准确度.(3). 本测试机已经仔细设计以减少因 AC 电源端输入而来之噪声. 然而仍尽量使其 在低噪声环境下使用. 如无法避免噪声, 请安装电源滤波器.(4). 本测试机应存放在温度范围为 -25℃～ +70℃ 中. 如果长时间不用, 请将其放在 原始或相似包装箱中并避免日光直射及 湿气以确保使用时之良好状态.3.2 电源连接在接上电源线之前请务必确认电源开关在OFF 状态下, 请确认使用电压符合后板电压选择位置, 电源频率请使用50Hz 或60Hz.避免下列情况﹕灰尘腐蚀气体震 动后板至物体10公分以上之距离阳光直接照射电源杂讯电源滤波器如在高压杂讯下请用电源滤波器3.3 保险丝本测试机在背部装有一电源保险丝, 更换保险丝时请注意:(1) 请务必先将电源开关关闭, 并拔掉电源线再更换.(2) 保险丝规格 AC 220V～240V → T1A 250V为了安全及防止噪声干扰, 有必要使用三芯电源线以连接背面之电源插座至AC电源, 及因同理由而将前面面板之 GROUND 接点接地. 如下图所示:至电源开关电源插座3.4 电源稳压由于本测试机乃属于精密电子测试设备, 固有可能在操作完成测量后精确度常会由于主要输入电源之波动而受到严重的影响. 即使在实验室的环境也常遭遇到电源有 ±10﹪之变动. 因此建议在电源及测试设备间使用稳压器是唯一确定将电源电压影响测定数据变动去除之最好方法.3.5 待测物之接线由于连接3259 LCZ 测试器至 D.U.T (待测物) 可经由标明 H CUR、H POT、L POT及L CUR 之BNC接头连接 (如为量测变压器之圈数比及相位时则须再使 Sec (＋), Sec (－) 两测试端), 因此常须要外部测试设备. 注意L CUR 及L POT接头连接至DUT之相同端, 而Hcur及H POT连接至另一端. 而变压器量测时为L CUR及L POT接头连接至变压器Np－端而 H CUR及H POT 连接至 Np＋端, Sec(＋) 接到变压器Ns＋端而 Sec(－) 接到 Ns－ 端.3.6 LCD 显示器对比之调整LCD显示器对比之调整可经由 System Config设定, 但须注意调整时须因个人视觉所需而调整到适当的亮度, 避免过亮或是过暗.4．面板说明(1) 显示器 (LCD Display)本测试机所使用之显示器为320 X 240 Graphic mode LCD, 且含有 "冷阴极管式" 之背光显示, 故所有的量测值与设定值等等各项显示都能清楚的由肉眼辨视, 且有背光及对比调整功能可适应于不同环境. (2) 隔离端子 (Guard)此端子直接连接测试机外壳, 连接此端子至待测试物之隔离处以防止测试值受外界讯号干扰而影响准确性.(3) 未知待测物插座 (Unknown)4个独立BNC 插座, 连接一外部测试装置或导线以做未知待测物之测量. H CUR ：电流驱动端子, 高电位端. H POT ：电位侦测端子, 高电位端. L POT ：电位侦测端子, 低电位端. L CUR ：电流驱动端子, 低电位端. 注意 :当待测物为有极性之组件时, 于测试时须注意 " 高电位端 " 请接于前面板标示为 (＋) 之端子, 而 " 低电位端 " 请接于前面板标示为 (－) 之端子. 警告 :测量有极性之组件时请先做放电动作避免冲坏主机.测试功能画面按键 光标方向控制按键 预留/锁定键 显示器 选择键 主要功能选择按键 数字与符号按键 确认键(4) 圈数相位测试之二次侧 (Secondary) 专用端子2个独立BNC插座, 于圈数相位测试时连接一外部测试装置或导线到变压器二次侧以做未知待测物之测量.Sec(＋) ：电位侦测端子, 高电位端.Sec(－) ：电位侦测端子, 低电位端.(5) 选择键选择键共有6个, 其主要功能为配合 LCD 显示器颢示时, 某些功能需做选择或是其它的控制选项, 此时这些按键旁即会出现各种状态显示, 在依据所需要之状态或功能按下该显示旁之选择键即可.(6) 测试功能画面按键 (Meas Display)按下此键本测试机即处于零件之基本量测分析的功能画面下. 在此画面下可直接改变各种测试参数并立即读出数值, 例如：测试频率、测试电压、量测参数、测试速度及测试回路 (串联或是并联) 等等.(7) 主要功能选择按键 (Main Index)按下此键本测试机即处于主要量测功能选择的画面下, 在此画面可直接选择欲使用之测试功能, 例如：变压器测试功能、待测物测试结果判断功能、待测物试测值结果分类功能、多频扫描测试功能、开路测试、短路测试、加载校正等功能.(8) 系统参数设定按键 (System Setup)按下此键本测试机即处于主机主要系统参数设定功能选择的画面下. 在此画面可直接选择改变各主要的系统参数, 例如：本测试机之校正功能, 设定数据储存功能、设定数据呼叫功能, 系统时间日期设定功能、系统各显示参数与量测参数等等功能之选择与设定. (其中校正功能需使用密码方可进入设定)(9) 光标方向控制按键 (Cursor)按键共有4个分别为上、下、左、右, 这些按键为配合显示器于各种设定或是选择画面下, 控制设定光标移动之方向与位置以利各参数之输入, 也可当成选择键如在档位选择时用左、右键, 也可当做改变数值如设定频率或是电压时用上、下键都可达到所需之数值.(10) 触发按键 (Start/Trig)触发主机开始量测按键, 当主机之量测状态为手动触发模式时, 按下此键主机便做一次量测动作.(11) 数字与符号按键 (0……9.-)这些数字与符号按键为配合各设定状态下输入所需之数值与符号时使用.(12) 清除/辅助键 (Clear/Help)清除设定值按键, 用于清除显示器上光标所在之数值, 辅助键则是在主菜单中, 辅助使用者选择快速按键, 以方便设定此仪器.(13) 预留/锁定键 (Opt/Lock)此按键为预留功能之特殊按键, 目前此特殊功能为面板按键锁住功能, 当按下此键时显示器右上角会出现 "KEY LOCK" 字样表示目前面板按键功能已被锁住, 而欲清除此状态只需再按下此键即可解除. (如密码设定功能开启则需再输入密码方可解除,当Hard copy 功能的开启后, 按下此键可将目前显示器的内容由列表机直接印出.(14) 确认按键 (Enter)此按键之功能为将所设定之数值, 或是状态选择, 参数设定等动作于与确认.(15) 重置 (Reset)Reset按键之功能为在各设定画面下时, 欲重置该设定功能时则按下此按键即可, 而在外部测试状态下时, 欲重置主机测试同样按下此按键即可停止测试.快速功能键Reset按键也可当成快速功能键, 在 Main Index 画面下按下此键LCD显示器显示0～9, . , - 等12种功能, 选择适当的号码即可直接进入测试变压器该项功能窗口.(16) 电源开关 (Power)切换式电源开关, 按下[O]表示关闭, 按下[｜]表示为开启.5 操作说明5.1 系统参数操作设定说明 (System)（1）、按[SYSTEM]此键即可进入系统设定画面（2）、按下上图之 [系统配置] 键即可进入系统参数设定画面如下图 :（3）、按下上图之 [下一页] 键即可进入其它系统参数设定画面如下图:此四个按键依显示器上反白处不同﹐也就是设定项目不同时会出现不同作用（4）、按下上图之 [下一页] 键即可进入其它系统参数设定画面如下图:上图各显示参数说明如下：液晶背光调整：调整显示器显示之明暗对比, 出厂默认值为 "06" 而其控制范围为 "00～13" 共有十四种选择,按显示器旁之 [ ] 与 [ ] 两键来改变.蜂鸣器声音大小：选择主机蜂鸣器声音之大小声, 出厂默认值为 "SMALL – 小声" 而其选择范围为"L(LARGE) – 大声" 和 "S(SMALL) – 小声" 和 "OFF – 静音" 三种选择,按显示器旁之[L], [S] 与 [OFF] 键来改变.主机交流电源频率：选择主机所使用之交流电源之频率为 50Hz 或是 60Hz. 选择正确之电源频率将有助于测试值之稳定与正确, 因此务必正确的选择. 出厂默认值为 "60Hz" 而其控制选择范围为"50Hz/60Hz/NA" 三种选择,按显示器旁之 [50Hz] 与 [60Hz] 与 [NA] 三键来改变。

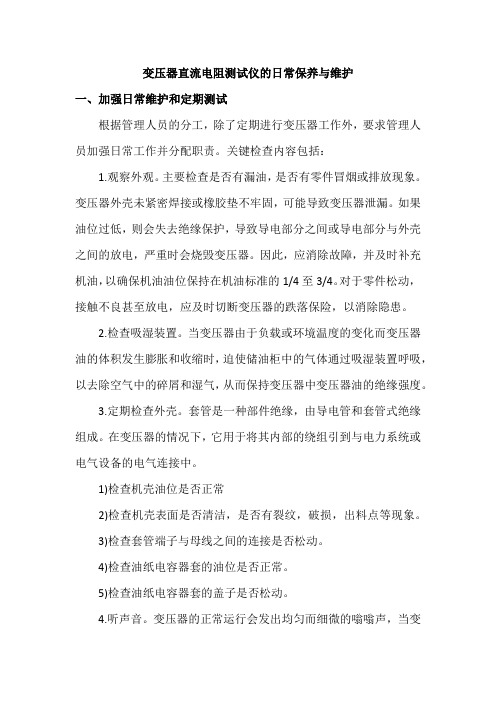

变压器直流电阻测试仪的日常保养与维护一、加强日常维护和定期测试根据管理人员的分工，除了定期进行变压器工作外，要求管理人员加强日常工作并分配职责。
关键检查内容包括：1.观察外观。
主要检查是否有漏油，是否有零件冒烟或排放现象。
变压器外壳未紧密焊接或橡胶垫不牢固，可能导致变压器泄漏。
如果油位过低，则会失去绝缘保护，导致导电部分之间或导电部分与外壳之间的放电，严重时会烧毁变压器。
因此，应消除故障，并及时补充机油，以确保机油油位保持在机油标准的1/4至3/4。
对于零件松动，接触不良甚至放电，应及时切断变压器的跌落保险，以消除隐患。
2.检查吸湿装置。
当变压器由于负载或环境温度的变化而变压器油的体积发生膨胀和收缩时，迫使储油柜中的气体通过吸湿装置呼吸，以去除空气中的碎屑和湿气，从而保持变压器中变压器油的绝缘强度。
3.定期检查外壳。
套管是一种部件绝缘，由导电管和套管式绝缘组成。
在变压器的情况下，它用于将其内部的绕组引到与电力系统或电气设备的电气连接中。
1)检查机壳油位是否正常2)检查机壳表面是否清洁，是否有裂纹，破损，出料点等现象。
3)检查套管端子与母线之间的连接是否松动。
4)检查油纸电容器套的油位是否正常。
5)检查油纸电容器套的盖子是否松动。
4.听声音。
变压器的正常运行会发出均匀而细微的嗡嗡声，当变压器发生不同特性的故障时，声音会发生变化。
此时应根据现场情况采取措施，查找故障原因。
5.要对高，低压外壳上的油尘进行检查，及时清洗并清除油腻的尘土，污物飞弧放电物，当气候潮湿或下雨时，如果引起外壳相间短路，高压熔断器熔断，匹配无效。
我要人们至少每两个月清洗一次。
6.观察油色并定期检查油温，特别是在负荷变化大，温差大和恶劣天气的情况下，增加次数。
运行中的油浸式配电变压器的顶层油温不应高于95℃。
7.摇动并测量变压器的绝缘电阻，检查导线是否牢固，并特别注意低压插座的连接是否良好以及温度是否异常。
8.加强功率负载的测量。
变压器通用标准1.目的描述检验过程对变压器工艺、尺寸、性能、外观的管控,分别以图片、文字讲述质量接受标准，促使不断提升变压器质量,确保符合品胜产品使用需求。
2. 检验定义本标准分别列出了变压器检验的目标、可接受、缺陷、必须项的条件。
2。
1目标一种理想状态，而非总能达到，使用后并非必要的要点。
2.2可接受变压器不必完美，其使用后保持完整性能。
2。
3 缺陷缺陷是指使用后不能满足完整性能的条件,并且在使用情况下不足以确保外形、装配。
2.4 必须项表示强制性的要求。
3.检验条件目视；40瓦双日光灯；裸眼或矫正视力1.0以上；产品距日光灯80-90CM；人眼距产品25-35CM；检验时3—5S。
4。
检验工具剪钳、数显卡尺。

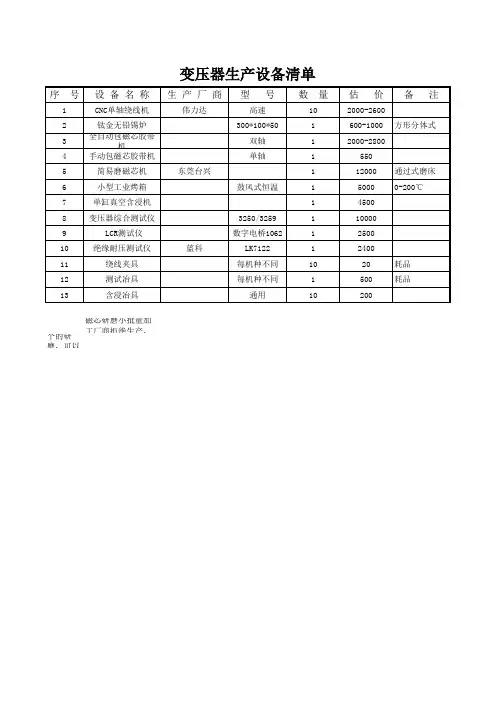

5.检验设备数字电桥3250、3250自动分析仪、高压测试仪CH332、无铅锡炉。
6.产品形状强制性：（1）立式:PIN朝下两磁芯平放；图6。
1（2）卧式：PIN朝下两磁芯竖放；图6.2图6。
1 图6。
27。
原材料7。
1 线架强制性：（1）阻然，符合UL 94V—0；（2）材质：电木型号T375J或PM—9820；（3）外观,线架无毛边，披锋、PIN松动、氧化、是否多少PIN、变形、破损、脚位是否正确等；（4）耐电压:3750V/1mA/3S对骨架的壁厚,插针处及骨架之间高压OK;（5）耐焊性:420℃±5℃的锡炉中,3-5秒OK；（6）尺寸：符合承认规格范围；7.2漆包线直焊性，焊锡前无需先脱漆膜。
耐拉伸、耐弯折。
强制性：（1）外观：无破皮氧化、打结，漆包层均匀。
线轴标示、颜色、材质等级须及实物相符；（2）针孔：2UEW漆包线，长6米针孔8个以下；（3）耐电压：OK；（4）直焊性:440℃±20℃的锡炉内焊锡3—4S OK;（5）导体电阻：长1米符合漆包线导体电阻表规格；（6）线径:符合尺寸规格；量测时最少取三个点量测；7.3 三层绝缘线强制性:保留供货方检验报告；7.10 油墨强制性:保留供货方检验报告；8.绕线前准备强制性：（1）插入绕线夹具后线架无松动；（2）绕线铜线支架走线良好，以铜线漆包不破损为其准；（3）绕组顺序依承认书规格作业不得更改，否则导致变压器输出电压不符、EMI不良、漏电感不良、或安规不良;9.绕线方向、起绕点（绕组起线挂PIN脚起始绕线圈数的0。
变压器测量仪内校操作规范1.0目的为确保检验﹑测量和试验用的变压器电量测量仪能溯源至国家标准，保持其量值的准确可靠，规范内校操作，特制订本内校操作规范。
2.0范围本作业指导书规定了有关变压器电量测量仪的规范性引用文件﹑朮语和定义﹑校准条件﹑校准程序和校准记录，适用于变压器电量测量仪的首次校准﹑后续校准和使用中校准。
3.0职责3.1内校人员正确使用计量标准并负责维护、保养，使其保持良好的技术状态；保证计量校准的原始数据和有关技术资料的完整。
3.2 计量室根据校准计划安排，通知各部门送检。
3.3 各部门负责人员将仪器送计量室校准。
4.0定义首次校准---对从未校准过的变压器测试仪所进行的校准（通常是厂家出厂时的校准）。
后续校准---首次校准后的校准。
使用中校准---检验使用中的变压器测试仪是否符合计量检定规程的要求，是否处于良好的工作状态，使用是否正确、可靠。
绝对误差=被校指示值- 标准值5.0内容5.1 校准装置及要求5.1.1 校准装置： YF58B高稳定工频功率电源、PF2010S多功能交流标准表、多功能校准仪、四位半数字万用表。
5.1.2确定以上校准用装置有经过CNAS认可的计量机构进行校准合格，并在校准有效期内。
5.2 校验环境：温度：（20±5）℃湿度（30~80)%5.3校准项目5.3.1外观及通电检查5.3.2 初级电压的校准，内容与要求见表一表（一）5.3.3初级空载电流的校准，内容与要求见表（二）表（二）5.3.4空载、负载功率的校准，内容与要求见表（三）表（四）5.3.6次级负载电流的校准，内容与要求见表（五）表（五）5.3.7次级空载电压的校准，内容与要求见表（六）表（六）表（七）5.3.8次级直流电流的校准，内容与要求见表（八）表（八）5.4 校准方法5.4.1外观及通电检查5.4.1.1 仪器外观无严重损伤，接线端钮、紧固螺钉、螺帽等无松动或脱落，按钮开关工作正常。
开关电源变压器测试标准正常的试验大气条件(除有规定条件除外，均应在正常试验条件下进行试验)：温 度： 15~35℃ 相对湿度： 45%~75% 气 压： 86~106kPa一、直流铜阻目的：保证每一绕组使用正确的漆包线规格。
仪器：TH2511低直流电阻测试仪。
方法：变压器各绕组在温度为20℃时的直流电阻，应符合产品规格书的标准。
若测量环境温度不等于20℃时，应按下面的公式换算R 20=θ+5.2345.254R θ式中：R 20——温度为20时的直流电阻，Ω；R θ——温度为θ时测得的直流电阻，Ω； θ——测量时的环境温度，℃。
二、电感量目的：确保使用正确的磁性材料及绕组圈数的正确性。
仪器：WK3255B 电桥。
方法：对变压器测试端施加额定条件的电桥，测试电感量。
见图1图1开路三、直流叠加目的：检验磁芯的磁饱和特性或实际工作条件下的磁芯特性。
仪器：WK3255B 电桥；FJ1772A 直流磁化电源。
方法：对变压器测试端施加规定的直流电流，用电桥测试电感量。
见图2图2图中I 0 —— 在测试端N1绕组施加的直流电流四、漏感目的：保证绕组处于骨架上正确的位置以及磁性材料的气隙大小的正确性。
仪器：WK3255B 电桥。
方法：将所测变压器次级端短路，在初级端施加额定条件的电桥测试电感量。
见图3图3 五、绝缘电阻目的：保证每一绕组对磁芯、静电屏蔽及各绕组间绝缘电阻性能满足所需的技术指标。
仪器：2679绝缘电阻测试仪。
短路方法：用绝缘电阻测试仪对变压器的初次级绕组间或绕组和磁芯、静电屏蔽间施加直流电压500V，测试绝缘电阻值。
不作包装或简易包装的非灌封、浇注结构的元件，测量常态绝缘电阻前，可先进行预处理。
预处理方法：清除变压器表面的尘垢，再将变压器放入温度80±5℃的烘箱内，保持表1规定的时间从箱内取出，在正常大气条件下放置48h。
表1六、绝缘耐压目的：保证绕组使用了正确的材料和绕组处于正确的位置并提供所需的安全隔离等级。
变压器综合参数测试仪操作规程仪表名称：变压器综合参数测试仪表型号：GKT-32591.适用范围：本仪表3250、GKT3250是一种测试变压器综合参数的测试仪，可以测试圈数或匝数比、电感、漏感、电容、交/直流电阻、阻抗、脚位短路及品质因数。
2.系统参数设置操作1）按系统参数设置键“system/setup”，进入主要系统参数设置画面。
2）按“对比度调节”对应键，可对显示屏亮度进行设定，按上下对应键可在“0-13”之间调节，出厂设定在“5”。
如图13）继续按方向键向下翻页，将光标移至“内阻模式”，此时有四种模式可选择，即OFF关闭模式、320X模式、106X模式及107X模式，一般设在320X模式上。
如图14）按上下方向键将光标移至“LINE.F REQ”上，可对使用电源频率进行设置。
有三种模式可选，即50Hz、60Hz和NA。
设定为50Hz时测试比较稳定，设定为“NA”时可提高测量速度。
如图26）将随机测试线对应接入测试座，再将测试夹子分开一定距离，按“Meas/Dlsplay”键，进入主功能设置画面。
如图37）按屏幕“开路归零”侧对应的键选择“使用点归零”，按“Start/Trigger”键开始，归零正确后显示“PASS”。
亦可选择进行“多频点归零”，如图48）按屏幕“短路归零”侧对应的键选择“DCR归零”，按“Start/Trigger”键开始，归零正确后显示“PASS”。
亦可选择进行“使用点归零”、“多频点归零”对应的键进行归零。
如图59）上述归零操作完成后，按“退出”对应键退出。
3.扫描测试简易操作1）按键或键，按屏幕“变压器ID”侧对应的键，如图6所示。
2）变压器ID：---------------- 设置变压器的编号或名称、型号变压器编组数：---------- 设置变压器主绕组的个数（一般设置1，若要加测时一般设为2即可）最大次级数：------------- 设置变压器次级绕组的个数（根据实际情况设置次级绕组总组数）其它项可以不设置，一般为默认值即可。
3259变压器测试仪First Printing JUL. 2008目录1. 前言 1 1.1 产品概述 1 1.2 规格摘要 2 1.3 使用前附带检查 32. 规 格 42.1 量测功能 4 2.2 测试讯号 5 2.3 测量范围 5 2.4 测量准确 5 2.5 准确度 6 2.6 校正功能 8 2.7界 面 9 2.8其 它 93. 安 装103.1 周围环境 10 3.2 电源连接 10 3.3 保险丝 11 3.4 电源稳压 11 3.5 待测物之连接 11 3.6 LCD显示器对比调整 114. 面板说明124.1 前面板说明 12 4.2 后面板说明 15 4.3 设定操作说明 17 4.3.1 系统管理设定说 17 4.3.2 测试盒检测操作说明 19 4.3.3 时钟设置操作说明 194.3.4 密码设置操作说明 20 4.3.5 恢复出厂值操作说明 21 4.3.6 串口通信管理操作说明 21 4.3.7 U盘变压器资料管理操作说明 22 4.3.8 工厂检测说明 22 4.4 操作使用说明 224.4.1 开路归零操作说明 22 4.4.2 短路归零操作说 24 4.4.3 单组测量设置操作说明 26 4.4.4 扫描测量设置操作说明 314.4.5 测试项目之排列顺序设定说明 39 4.4.6 各组线圈之测试频率不同时设定方法说明 40 4.4.7 变压器脚位并联测试设定方法说明 40 4.4.8 变压器脚位串联测试设定方法说明 41 4.4.9 标准误差扣除功能设定方法说明 41 4.4.10分选功能及设定方法说明 424.5 低阻抗测量应用 434.6 测试应用 434.6.1 大感量之量测 434.6.2 非线性电感、变压器量测 435. 界面功能之应用445.1 测试功能概述 44 5.2 使用前注意事项 44 5.3 测试盒3001A SCAN BOX前面板说明 45 5.4 测试盒3001A SCAN BOX后面板说明 45 5.5 测试盒3001A SCAN BOX测试治具(气动式)说明 461. 前言1.前言1.1 产品概述GKT3259 Automatic Transformer Test System（以下简称3259）是金开泰公司累积十多年经验，根据目前客户生产需求及变压器特性测试要求推出的一款新型的变压器测试系统。
仪器名称变压器测试仪功能综合测试文件编号仪器型号TH2818XC 厂商同惠版本
一﹑面板介绍
