卡尔曼滤波器介绍

卡尔曼滤波器介绍

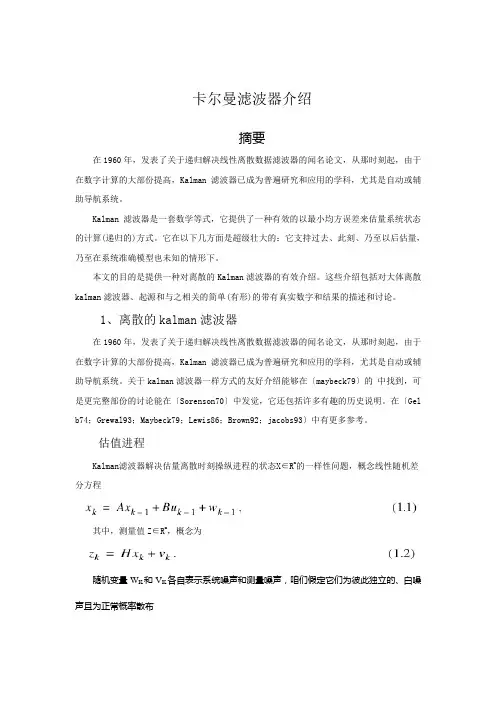

卡尔曼滤波器介绍摘要在1960年，发表了关于递归解决线性离散数据滤波器的闻名论文，从那时刻起，由于在数字计算的大部份提高，Kalman滤波器已成为普遍研究和应用的学科，尤其是自动或辅助导航系统。

Kalman滤波器是一套数学等式，它提供了一种有效的以最小均方误差来估量系统状态的计算(递归的)方式。

它在以下几方面是超级壮大的：它支持过去、此刻、乃至以后估量，乃至在系统准确模型也未知的情形下。

本文的目的是提供一种对离散的Kalman滤波器的有效介绍。

这些介绍包括对大体离散kalman滤波器、起源和与之相关的简单(有形)的带有真实数字和结果的描述和讨论。

1、离散的kalman滤波器在1960年，发表了关于递归解决线性离散数据滤波器的闻名论文，从那时刻起，由于在数字计算的大部份提高，Kalman滤波器已成为普遍研究和应用的学科，尤其是自动或辅助导航系统。

关于kalman滤波器一样方式的友好介绍能够在〔maybeck79〕的中找到，可是更完整部份的讨论能在〔Sorenson70〕中发觉，它还包括许多有趣的历史说明。

在〔Gel b74；Grewal93；Maybeck79；Lewis86；Brown92；jacobs93〕中有更多参考。

估值进程Kalman滤波器解决估量离散时刻操纵进程的状态X∈R n的一样性问题，概念线性随机差分方程其中，测量值Z∈R m，概念为随机变量W K和V K各自表示系统噪声和测量噪声，咱们假定它们为彼此独立的、白噪声且为正常概率散布在实际中，系统噪声协方差矩阵Q和测量噪声协方差矩阵R可能随进程和测量时刻而改变，不管如何，咱们在那个地址假定它们是常量。

在差分方程（）中，n×n阶矩阵A与前一时刻（K－1）和当前时刻K相关，那个地址缺少传递函数或系统噪声。

注意的是，在实际中，A可能随各自时刻改变，但那个地址咱们假定其为常量，n×l阶矩阵R与非强制性输入U∈R l和状态x有关，在测量公式（）中，m×n阶矩阵H与状态及测量值Z K有关，在实际中，H可能随各自进程或测量时刻而改变，那个地址假定它们是常数。
