数字低通滤波器的设计要点

低通滤波器的设计低通滤波器是一种常用的信号处理工具，它可以将高频信号从输入信号中去除，只保留低频信号。

低通滤波器通常由一个滤波器系统和一个滤波器设计方法组成。

滤波器系统可以是传统的模拟滤波器系统，也可以是数字滤波器系统。

在本文中，我们将介绍低通滤波器的设计原理和常用方法。

设计低通滤波器的第一步是选择滤波器系统。

模拟滤波器系统使用电阻、电容和电感元件构建，它可以对连续时间信号进行滤波。

数字滤波器系统使用数字信号处理器（DSP）或者FPGA等数字电路进行滤波，它可以对离散时间信号进行滤波。

选择滤波器系统需要根据具体应用的需求和可获得的资源来确定。

根据滤波器系统的选择，我们可以使用不同的滤波器设计方法。

传统的模拟滤波器设计方法包括巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。

这些方法在滤波器设计过程中，通过选择滤波器的截止频率、阻带衰减和通带波纹等参数来满足指定的滤波器性能要求。

传统滤波器设计方法通常需要使用频率响应和电路仿真工具进行设计和优化。

数字滤波器设计方法可以分为两类：基于窗函数的设计方法和基于优化算法的设计方法。

基于窗函数的设计方法通常是先选择一个窗函数（如矩形窗、汉宁窗等），然后通过窗函数与理想滤波器的卷积来得到滤波器的传递函数。

这种方法简单易用，但是不能满足任意的滤波器性能要求。

基于优化算法的设计方法可以得到更加灵活和精确的滤波器性能，但是设计复杂度也更高。

常用的优化算法包括最小二乘法、逼近理论和遗传算法等。

设计低通滤波器时，需要注意以下几点。

首先，滤波器的截止频率应该根据应用需求来确定。

如果需要滤波的频率范围很宽，可以考虑使用多级低通滤波器级联。

其次，滤波器的阻带衰减和通带波纹决定了滤波器的性能。

阻带衰减是指在截止频率之后，滤波器对高频信号的抑制能力，通带波纹是指在截止频率之前，滤波器对输入信号幅度的波动。

最后，滤波器的实现方式和资源消耗也需要考虑，例如模拟滤波器需要电阻、电容和电感元件，而数字滤波器需要DSP或者FPGA等硬件资源。

低通滤波器设计
低通滤波器是一种可以通过滤除高频信号来实现信号平滑的滤波器。

设计低通滤波器的基本步骤如下：
1. 确定滤波器的截止频率：截止频率是指低通滤波器开始滤除高频信号的频率。

根据具体的应用需求和信号特征来确定。

2. 选择滤波器类型：根据滤波器的性能要求和设计的复杂性来选择合适的滤波器类型。

常见的低通滤波器类型包括巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。

3. 计算滤波器的传递函数：根据所选的滤波器类型和截止频率，计算滤波器的传递函数。

传递函数描述了滤波器输入和输出之间的关系。

4. 根据传递函数设计滤波器电路：根据滤波器的传递函数，设计相应的滤波器电路。

常见的实现低通滤波器的电路包括RC
电路、RL电路和LC电路等。

5. 调整滤波器参数：根据设计需求，对滤波器参数进行调整和优化，以达到满足指定的性能要求。

6. 进行模拟或数字滤波器设计：根据具体的应用需求，可以选择模拟滤波器或数字滤波器进行设计。

模拟滤波器适用于连续信号处理，而数字滤波器适用于离散信号处理。

7. 仿真和调试滤波器设计：使用电路仿真工具对设计的滤波器
进行仿真，并对滤波器的性能进行评估和调试。

8. 制作和测试滤波器原型：根据设计的滤波器电路，制作滤波器原型，并进行实际测试和验证滤波器的性能。

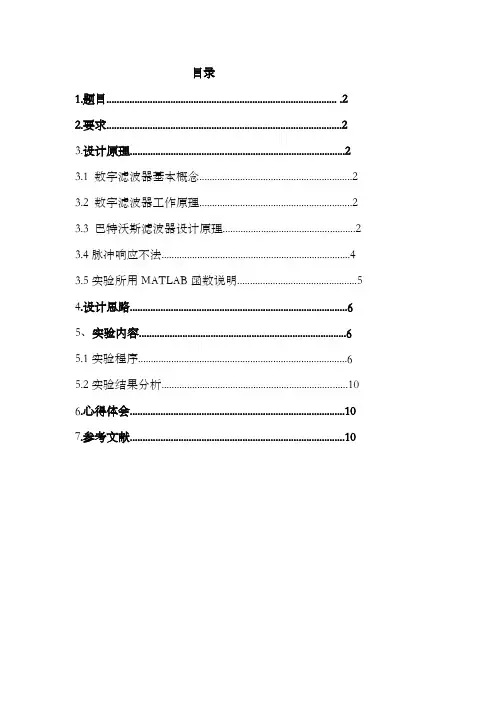

目录1.题目.......................................................................................... .22.要求 (2)3.设计原理 (2)3.1 数字滤波器基本概念 (2)3.2 数字滤波器工作原理 (2)3.3 巴特沃斯滤波器设计原理 (2)3.4脉冲响应不法 (4)3.5实验所用MATLAB函数说明 (5)4.设计思路 (6)5、实验内容 (6)5.1实验程序 (6)5.2实验结果分析 (10)6.心得体会 (10)7.参考文献 (10)一、题目：巴特沃斯数字低通滤波器二、要求：利用脉冲响应不变法设计巴特沃斯数字低通滤波器，通带截止频率100HZ,采样频率1000HZ，通带最大衰减为0.5HZ，阻带最小衰减为10HZ，画出幅频、相频相应相应曲线。

并假设一个信号x(t)=sin(2*pi*f1*t)+sin(2*pi*f2*t),其中f1=50HZ,f2=200HZ。

用此信号验证滤波器设计的正确性。

三、设计原理1、数字滤波器的基本概念所谓数字滤波器，是指输入、输出均为数字信号，通过数值运算处理改变输入信号所含频率成分的相对比例，或者滤波器除某些频率成分的数字器件或程序，因此，数字滤波的概念和模拟滤波相同，只是的形式和实现滤波方法不同。

正因为数字滤波通过数值运算实现滤波，所以数字滤波处理精度高、稳定、体积小、质量轻、灵活、不存在阻抗匹配问题，可以实验模拟滤波器无法实现的特殊滤波功能。

如果要处理的是模拟信号，可通过A\DC和D\AC,在信号形式上进行匹配转换，同样可以使用数字滤波器对模拟信号进行滤波。

2、数字滤波器的工作原理数字滤波器是一个离散时间系统，输入x(n)是一个时间序列，输出y(n)也是一个时间序列。

如数字滤波器的系统函数为H(Z),其脉冲响应为h(n),则在时间域内存在下列关系y(n)=x(n) h(n)在Z域内，输入输出存在下列关系Y(Z)=H(Z)X(Z)式中，X(Z),Y(Z)分别为输入x(n)和输出y(n)的Z 变换。

低通滤波器的设计和优化低通滤波器是一种常见的信号处理器件，用于去除信号中的高频成分，保留低频信号。

在电子领域中，低通滤波器的设计和优化是一项关键任务，本文将介绍低通滤波器的基本原理、常见的实现方法以及优化技术。

一、低通滤波器的基本原理低通滤波器是一种频率选择性滤波器，它可以通过滤波器的截止频率来控制信号中通过的频率范围。

低通滤波器允许低频信号通过而抑制高频信号，常用于信号处理、音频放大、通信系统等应用中。

低通滤波器的原理基于频率响应曲线，其特点是在截止频率以下，信号的衰减较小；而在截止频率以上，则呈现出明显的衰减。

根据不同的要求和应用场景，可以选择各种类型的低通滤波器，如巴特沃斯滤波器、切比雪夫滤波器、埃尔米特滤波器等。

二、低通滤波器的实现方法低通滤波器可以通过多种方式实现，下面介绍两种常见的方法。

1. RC低通滤波器RC低通滤波器是一种简单且常见的实现方法，它基于电容和电阻的组合。

电容的特性是在高频信号下具有较大的阻抗，而在低频信号下具有较小的阻抗。

通过合理选择电容和电阻的数值，可以实现所需的截止频率。

2. 基于操作放大器的低通滤波器除了RC低通滤波器外，还可以使用操作放大器构建低通滤波器。

在这种方法中，操作放大器的反馈网络被设计为低通滤波器，以实现所需的频率响应。

根据反馈电阻和电容的数值，可以调整截止频率和滤波器的品质因子。

三、低通滤波器的优化技术为了进一步提高低通滤波器的性能，可以采用以下优化技术。

1. 选择适当的滤波器类型根据应用需求，选择适当的滤波器类型是优化低通滤波器的第一步。

不同的滤波器类型在频率响应、群延迟等方面有所差异，需根据具体情况进行选择。

2. 优化滤波器参数在设计低通滤波器时，选择合适的滤波器参数对性能具有重要影响。

例如，在RC低通滤波器中，调整电阻和电容的数值可以改变截止频率和衰减特性。

3. 级联和并联滤波器级联和并联滤波器是优化低通滤波器性能的有效方法之一。

通过将多个滤波器级联或并联，可以实现更严格的频率选择性以及更小的衰减。

FIR滤波器设计要点FIR (Finite Impulse Response) 滤波器是一种数字滤波器，其设计要点包括滤波器类型选择、滤波器系数设计、频率响应规格、窗函数和滤波器长度选择等。

以下是对这些要点的详细介绍。

1.滤波器类型选择：在设计FIR滤波器之前，需要确定滤波器的类型。

常见的FIR滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

不同类型的滤波器适用于不同的应用场景，因此在选择滤波器类型时需要考虑系统的需求。

2.滤波器系数设计：FIR滤波器的核心是滤波器系数。

滤波器系数决定了滤波器的频率响应和滤波特性。

常用的设计方法包括窗函数法、最小均方误差法和频率抽样法等。

窗函数法是最常用的设计方法，其基本思想是通过选择合适的窗函数来得到滤波器系数。

3.频率响应规格：在设计FIR滤波器时，需要明确所需的频率响应规格，包括通带增益、阻带衰减、过渡带宽等。

这些规格直接影响了滤波器的性能，因此需要根据具体应用场景来确定。

4.窗函数选择：窗函数在FIR滤波器设计中起到了重要的作用。

常用的窗函数包括矩形窗、汉宁窗、汉明窗、布莱克曼窗等。

不同的窗函数具有不同的特性，选择合适的窗函数可以得到优良的滤波器性能。

5.滤波器长度选择：滤波器长度决定了滤波器的频率分辨率和时间分辨率。

滤波器长度越长，频率响应越尖锐，但计算复杂度也越高。

因此，在设计FIR滤波器时需要权衡计算复杂度和性能要求，选择合适的滤波器长度。

6.优化设计：7.实现方式：总之，设计FIR滤波器要点包括滤波器类型选择、滤波器系数设计、频率响应规格、窗函数和滤波器长度选择等。

设计者需要根据具体的应用场景和性能要求来进行合理的设计和优化，以满足系统的需求。

数字低通滤波器算法概述数字低通滤波器是一种用于信号处理的重要算法，它可以有效地去除信号中高频成分，保留低频成分。

在音频处理、图像处理、通信系统等领域都广泛应用。

本文将介绍数字低通滤波器的基本原理和常见的实现算法。

一、数字低通滤波器的原理数字低通滤波器的原理基于信号的频域特性。

在频域中，信号可以表示为不同频率成分的叠加。

低通滤波器的目的是去除高于某一截止频率的成分，保留低于该频率的成分。

其基本原理是通过滤波器将高频成分的幅度衰减，从而实现频率的选择性。

二、数字低通滤波器的设计数字低通滤波器的设计涉及到选择合适的滤波器类型、确定截止频率和滤波器阶数等参数。

常见的数字低通滤波器包括巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。

1. 巴特沃斯滤波器巴特沃斯滤波器是一种常见的数字滤波器，具有平坦的幅频特性和线性相位特性。

其设计方法是首先选择滤波器的阶数和截止频率，然后根据设计要求计算滤波器的传递函数，最后进行离散化处理得到巴特沃斯滤波器的系数。

2. 切比雪夫滤波器切比雪夫滤波器是一种具有截止频率附近波纹特性的数字滤波器。

其设计方法是选择滤波器的阶数、截止频率和波纹系数，然后根据设计要求计算滤波器的传递函数，最后进行离散化处理得到切比雪夫滤波器的系数。

3. 椭圆滤波器椭圆滤波器是一种具有特定截止频率和衰减系数的数字滤波器。

其设计方法是选择滤波器的阶数、截止频率、衰减系数和波纹系数，然后根据设计要求计算滤波器的传递函数，最后进行离散化处理得到椭圆滤波器的系数。

三、数字低通滤波器的实现算法数字低通滤波器的实现算法有多种，常见的包括FIR滤波器和IIR 滤波器。

1. FIR滤波器FIR（Finite Impulse Response）滤波器是一种线性相位滤波器，其输出只与输入信号的有限个历史样本有关。

FIR滤波器的实现算法主要有直接形式、频率抽取形式和多相形式等。

2. IIR滤波器IIR（Infinite Impulse Response）滤波器是一种具有无限长脉冲响应的滤波器，其输出与输入信号的无限个历史样本有关。

)(9cos 15.0)(12cos 15.0)(1919n R n n R N n n w ⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛-=⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛--=ππ2．３进行语音信号的采集(１）按“开始”-“程序”-“附件”-“娱乐”-“录音机”的顺序操作打开Window ｓ系统中的录音机软件。

如图１所示。

图１ wi ｎdows 录音机（2）用麦克风录入自己的声音信号并保存成wav 文件。

如图2所示。

图２ 保存文件保存的文件按照要求如下：① 音信号文件保存的文件名为“y ｕxueji ａo.wav ”。

②语音信号的属性为“8.0０0KH ｚ,8位,单声道 7KB ／秒” ，其它选项为默认。

2.4语音信号的分析将“yu ｘｕejiao ．wav ”语音文件复制到计算机装有Ma ｔｌab 软件的磁盘中相应Mat ｌａｂ目录中的“work ”文件夹中。

打开Ｍatlab 软件,在菜单栏中选择“File ”－图3语音信号的截取处理图在图3中,其中第一个图为原始语音信号；第二个图是截短后的信号图。

图4频谱分析图其中第二个图是信号的FFT 结果，其横坐标的具体值是X （k)中的序号k;第三个图是确定滤波频率范围的参考图,其横坐标的具体值应当是遵循DFT 定义式和频率分辨率求得的：∑-===10)()]([)(N n k N W n x n x DFT k X π当ｋ等于0时, 020j kn Njk knNe eW ==⋅-=π,从数字角频率上看，对应的正好是0=ω即直流的位置，也就是说,在取滤波频段时,当将主要能量（即红色框的部分）保留，其余频段部分的信号滤除。

)]([)(n x DFT k X =相当于是信号)(n x 的实际频谱)]([)(n x DFT ej X w =采样，而)(n x 又是连续时间语音信号)(t x 的采样。

)(k X 的每两个相邻取值之间的频率间隔大小对应到语音信号)(n x 的频谱中去，其频率间隔大小正好是采样结果的长度采样速率===∆L f f f s det f ∆称频率分辨率，其中Hz f s 8000=,10000=L ,ｐ2=sum(s2.^2)－sum（s1.^2);ＳNR1=１0*log10(p1/p2）;p３=sum（s4.^2)/80０0;p4＝sum(s3.^2)／800０-sｕm(s4.＾2)/80００;ＳNR2=10＊loｇ10(p３/p4);2．6 噪声叠加图5 语音信号与加噪声后语音信号对比图五为语音信号与加噪声后语音信号对。

低通滤波器的设计与仿真设计低通滤波器需要考虑以下几个方面：1. 频率响应：低通滤波器的频率响应应该呈现出降低高频分量的特性。

常见的频率响应形状包括巴特沃斯型（Butterworth）、切比雪夫型（Chebyshev）以及椭圆型（Elliptic）等。

2.通带衰减和阻带衰减：通带衰减是指滤波器在低频范围内将信号传递的衰减程度，而阻带衰减则是指滤波器将高频信号抑制的程度。

一个优秀的低通滤波器要能够实现较低的通带衰减和较高的阻带衰减。

3.相位响应：滤波器的相位响应与滤波后的信号延迟有关。

在一些应用中，信号的相位延迟会对系统的性能产生影响，因此需要对低通滤波器的相位响应进行合理设计。

设计滤波器的一种方法是使用模拟滤波器设计技术。

在模拟滤波器设计中，可以使用模拟滤波器的传递函数、阶数以及频率响应形状等参数进行设计。

根据设计的参数，可以利用电路设计工具进行滤波器的仿真和优化。

最终得到满足要求的模拟滤波器电路。

另一种方法是使用数字滤波器设计技术。

数字滤波器是通过数字信号处理的方法实现滤波效果的。

在设计数字滤波器时，需要选择适当的滤波器类型（如FIR滤波器或IIR滤波器）、阶数、滤波器系数等参数。

可以使用各种数学算法和信号处理工具进行仿真和优化，最终得到满足要求的数字滤波器。

在设计和仿真低通滤波器时，常用的工具有MATLAB、Simulink、SPICE等。

这些工具提供了丰富的滤波器设计函数和可视化界面，可以方便地进行设计和仿真。

在进行滤波器设计和仿真过程中，需要注意选择适当的滤波器类型和参数。

此外，还需要根据应用需求进行滤波器的性能优化和调整。

通过设计与仿真，可以得到满足特定应用需求的低通滤波器，提高系统的性能和信号质量。

河北科技大学课程设计报告学生姓名: 学号:专业班级：课程名称:学年学期指导教师:20年月课程设计成绩评定表目录1. 窗函数设计低通滤波器1.1设计目的 (1)1.2设计原理推导与计算 (1)1．3设计内容与要求 (2)1.4设计源程序与运行结果 (3)１.5思考题……………………………………………………………………１01．6心得体会 (14)参考文献……………………………………………………………………… 1５１.窗函数设计低通滤波器1.1设计目的1. 熟悉设计线性相位数字滤波器的一般步骤。

2. 掌握用窗函数法设计FIR 数字滤波器的原理和方法。

3. 熟悉各种窗函数的作用以及各种窗函数对滤波器特性的影响。

4. 学会根据指标要求选择合适的窗函数。

1.2设计原理推导与计算如果所希望的滤波器的理想的频率响应函数为()ωj d e H ，则其对应的单位脉冲响应为()()ωπωωππd e e H n h j j d d ⎰-=21 （４.1）窗函数设计法的基本原理是设计设计低通FIR 数字滤波器时，一般以理想低通滤波特性为逼近函数()ωj e H ，即()⎪⎩⎪⎨⎧≤<≤=-πωωωωωαωc c j jd ，，e e H 0，其中21-=N α()()()[]()a n a n d e e d e eH n h c j j j j d d cc--===⎰⎰---πωωπωπωαωωωαωππωsin 2121用有限长单位脉冲响应序列()n h 逼近()n h d 。

由于()n h d 往往是无限长序列，而且是非因果的，所以用窗函数()n ω将()n h d 截断,并进行加权处理，得到:()()()n n h n h d ω=(4．2)()n h 就作为实际设计的FI Ｒ数字滤波器的单位脉冲响应序列，其频率响应函数()ωj e H 为()()nj N n j en h eH ωω∑-==1ﻩ ﻩ（4.3)式中,N 为所选窗函数()n ω的长度。

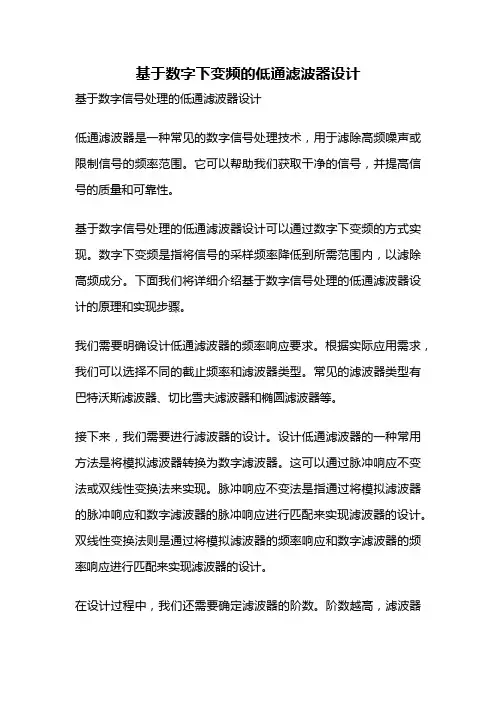

基于数字下变频的低通滤波器设计基于数字信号处理的低通滤波器设计低通滤波器是一种常见的数字信号处理技术，用于滤除高频噪声或限制信号的频率范围。

它可以帮助我们获取干净的信号，并提高信号的质量和可靠性。

基于数字信号处理的低通滤波器设计可以通过数字下变频的方式实现。

数字下变频是指将信号的采样频率降低到所需范围内，以滤除高频成分。

下面我们将详细介绍基于数字信号处理的低通滤波器设计的原理和实现步骤。

我们需要明确设计低通滤波器的频率响应要求。

根据实际应用需求，我们可以选择不同的截止频率和滤波器类型。

常见的滤波器类型有巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。

接下来，我们需要进行滤波器的设计。

设计低通滤波器的一种常用方法是将模拟滤波器转换为数字滤波器。

这可以通过脉冲响应不变法或双线性变换法来实现。

脉冲响应不变法是指通过将模拟滤波器的脉冲响应和数字滤波器的脉冲响应进行匹配来实现滤波器的设计。

双线性变换法则是通过将模拟滤波器的频率响应和数字滤波器的频率响应进行匹配来实现滤波器的设计。

在设计过程中，我们还需要确定滤波器的阶数。

阶数越高，滤波器的陡峭度和滤波器的性能也会相应提高。

但是阶数过高也会导致计算复杂度的增加。

设计完成后，我们需要将滤波器的参数转化为差分方程的形式。

通过差分方程，我们可以实现滤波器的数字实现。

差分方程可以通过滤波器的传输函数进行转换。

在实际实现中，我们可以使用MATLAB等数字信号处理工具进行滤波器的设计和仿真。

通过调整滤波器的参数和结构，我们可以实现不同频率响应和滤波器性能的要求。

我们需要对设计的滤波器进行验证和评估。

通过输入测试信号并进行滤波处理，我们可以观察滤波器的输出结果，并对滤波器的性能进行评估。

常见的评估指标包括滤波器的幅频响应、相频响应、群延迟和滤波器的稳定性等。

基于数字信号处理的低通滤波器设计是一项重要的技术，它在实际应用中具有广泛的应用前景。

通过合理设计和实现，我们可以滤除噪声和提高信号质量，从而提高系统的性能和可靠性。

《数字信号处理》课程设计题目：任务10：设计数字低通滤波器2015年12月数字低通滤波器的设计目录1 低通、高通、带通、带阻滤波器的性能特点.......................................................................-2 -1.1低通滤波器的性能指标................................................................................................- 2 -1.2 高通滤波器的性能指标................................................................................................- 3 -1.3 带通滤波器的性能指标................................................................................................- 4 -1.4 带阻滤波器的性能指标................................................................................................- 5 -2 巴特沃斯滤波器和切比雪夫滤波器的比较...........................................................................- 6 -2.1 从幅度特性比较............................................................................................................- 6 -2.2 从过渡带宽比较............................................................................................................- 6 -2.3 从阶次N比较 ...............................................................................................................- 6 -2.4 从滤波器对参数量化（变化）的灵敏性比较............................................................- 6 -2.5 从相应响应（群延时）比较........................................................................................- 6 -3 巴特沃斯滤波器和切比雪夫模拟低通滤波器的设计方法...................................................- 6 -3.1 Butterworth滤波器设计步骤........................................................................................- 6 -3.2 切比雪夫低通滤波器设计步骤....................................................................................- 7 -4 模拟低通滤波器转换为数字滤波器（低通、高通、带通、带阻）的设计流程 ...............- 8 -5 数字滤波器设计.......................................................................................................................- 9 -5.1 设计题目........................................................................................................................- 9 -5.2 设计原理........................................................................................................................- 9 -5.3 设计思路..................................................................................................................... - 10 -5.4 设计过程..................................................................................................................... - 11 -6 Matlab数字滤波器仿真实验................................................................................................ - 12 - 7调试分析................................................................................................................................ - 14 - 8 附录 ....................................................................................................................................... - 15 -1 低通、高通、带通、带阻滤波器的性能特点1.1低通滤波器的性能指标低通滤波器，是一种容许低于某一截至频率的信号分量通过，而对高于该截止频率以上的信号分量进行衰弱的电子滤波装置。

IIR低通滤波器设计IIR低通滤波器（Infinite Impulse Response Low-pass Filter）是一种常见的数字信号处理滤波器，用于滤除高频信号，保留低频信号。

IIR滤波器的特点是具有无限长的脉冲响应，并且能够在频域中实现既定的频率响应。

IIR滤波器设计的基本原理是将一个连续时间的系统函数转换为差分方程，并通过对这个差分方程进行优化来设计滤波器。

IIR滤波器通常由二阶或更高阶的差分方程组成，每个阶段包含一个延迟线和一个系数。

通过调整各个系数的值，可以修改滤波器的频率响应。

1.确定滤波器的需求：首先需要确定滤波器的截止频率和通带衰减等参数。

这些参数决定了滤波器的性能和适用范围。

2. 选择滤波器结构：根据应用的需求和性能要求，选择合适的IIR 滤波器结构。

常见的结构包括Butterworth滤波器、Chebyshev滤波器和Elliptic滤波器等。

3.转换为频率响应函数：将低通滤波器的幅度响应转换为特定形式的频率响应函数。

常见的响应函数包括单位增益的低通滤波器响应和指定范围内的最小相位响应等。

4.选择滤波器阶数：通过调整滤波器的阶数，可以改变滤波器的频率响应特性。

增加阶数可以获得更陡峭的滚降特性，但也会增加计算和存储空间的需求。

5.设计滤波器系数：根据所选择的滤波器结构和阶数，使用合适的设计方法计算滤波器的系数。

常见的设计方法包括频率变换法、极点截断法和最优化设计等。

6. 实现滤波器：将滤波器的差分方程转换为数字信号处理器（DSP）或嵌入式系统中的实际滤波器。

可以使用直接形式、级联形式或者Lattice滤波器结构等不同的实现方式。

7.评估滤波器性能：使用测试数据对设计的滤波器进行评估，并根据需要对滤波器进行调整和优化。

可以使用频率相应曲线、群延迟响应和信号波形等多种方法进行性能评估。

总结来说，设计IIR低通滤波器的过程涉及滤波器需求的确定、结构的选择、频率响应函数的转换、阶数和系数的设定、滤波器实现和性能评估等多个方面。

数字低通滤波器设计数字低通滤波器是一种常用的信号处理工具，它可以滤除高频信号，保留低频信号。

本文将介绍数字低通滤波器的设计原理和方法。

我们需要了解数字低通滤波器的概念。

数字低通滤波器是一种能够通过对信号进行差分和加权运算，滤除高频成分的滤波器。

它是由一系列的延时元件和加权系数组成的，其中延时元件用于延时输入信号，加权系数用于调整输入信号的幅度。

通过合理设计延时元件和加权系数，可以实现对输入信号的低频成分的保留和高频成分的滤除。

在数字低通滤波器的设计中，有两个重要的参数需要考虑：截止频率和滤波器阶数。

截止频率是指滤波器开始滤除高频信号的频率，通常用赫兹（Hz）表示。

滤波器阶数是指滤波器的复杂度，阶数越高，滤波器的性能越好，但计算复杂度也越高。

设计数字低通滤波器的方法有很多种，下面介绍两种常用的方法：脉冲响应法和频率抽样法。

脉冲响应法是一种基于时域的设计方法。

该方法的基本思想是通过对理想低通滤波器的脉冲响应进行采样和截断，得到数字低通滤波器的脉冲响应。

具体步骤如下：首先，选择一个适当的滤波器阶数和截止频率。

然后，根据截止频率和采样频率的关系，计算出滤波器的截止频率在离散频率上的位置。

接下来，根据理想低通滤波器的脉冲响应公式，得到理想低通滤波器的脉冲响应序列。

最后，将脉冲响应序列与窗函数相乘，得到数字低通滤波器的脉冲响应。

频率抽样法是一种基于频域的设计方法。

该方法的基本思想是通过对理想低通滤波器的频率响应进行抽样和截断，得到数字低通滤波器的频率响应。

具体步骤如下：首先，选择一个适当的滤波器阶数和截止频率。

然后，根据截止频率和采样频率的关系，计算出滤波器的截止频率在离散频率上的位置。

接下来，根据理想低通滤波器的频率响应公式，得到理想低通滤波器的频率响应曲线。

最后，根据截止频率在离散频率上的位置，对频率响应曲线进行截断，得到数字低通滤波器的频率响应。

在设计数字低通滤波器时，还需要考虑滤波器的稳定性和实现的复杂度。

用于谐波检测中的数字低通滤波器的设计
数字低通滤波器（Digital Low-Pass Filters，DLPF）表示一种使用数字信号处理技
术分析、滤掉频率超过指定频率的信号，保持低频信号分量不变。

数字低通滤波器、因为
其以数字处理技术只要定义输入和输出之间相互作用的比例、定向及时间限制，从而赋予
该滤波器实时的响应能力，在多种应用方面得到良好发挥。

在谐波检测中，DLPF用于分析电力系统中的谐波信号。

谐波信号具有很高的频率，如果不通过滤波器进行滤除，就会影响系统的正常运行，甚至可能破坏整个系统。

因此，DLPF的应用也得到了广泛的重视。

针对谐波检测中的应用，有三种基本的数字低通滤波器设计：单步滤波器、双步滤波
器和单步滤波器加双步滤波器。

第一种是单步滤波器，也就是使用一个滤波器器件进行滤波，用来求解不同频率的输入信号，可以实现快速的数字低通滤波；第二种是双步滤波器，同时使用两个频率分别在上限和下限的滤波器器件，滤除多个不同频率的谐波，但这种滤
波器设计中，对于多频谐波滤波，一般数字处理就会变得很低效，时间上也会有影响；最
后是单步滤波器加上双步滤波器，将这两种滤波器的实际电路联合起来，比较适用于多频
谐波检测，因为它可以有效地滤除无用的高频谐波，提高处理效率。

为了解决谐波检测的问题，可以通过使用数字低通滤波器，对相应的频率进行分析，
减少高频信号对系统的影响。

在设计数字低通滤波器时，需要充分考虑分析信号的频率范
围和阻抗特性，分析每种参数对滤波器的影响，并确定最佳的设计参数，以最大程度改善
系统功能并提高滤波的效果。

低通滤波器的设计
一、简介
由于低通滤波器的应用范围很广，所以设计低通滤波器的方式也有多种多样。

一般来说，低通滤波器的设计分为两类，一种是模拟滤波器，另一种是数字滤波器。

对于模拟滤波器而言，有大量的电路设计可供选择。

而对于数字滤波器，常用的有离散傅里叶变换 (Discrete Fourier Transform，DFT) 、离散数字滤波器 (Discrete Digital Filter，DDF) 以及有限差分（Finite Difference，FD）等。

本文将对这几种低通滤波器的设计进行介绍，并结合电路设计技术以及数字信号处理技术，介绍其设计的方法。

2.1简介
模拟低通滤波器 (Analog Low-Pass Filter，ALPF) 是利用电路元件和滤波元器的电路实现低通滤波器的设计方式。

它可以将输入信号中的高频分量滤除，从而只保留低频分量。

典型的模拟低通滤波器有放大器低通滤波器 (Amplifier Low-Pass Filter，ALPF) 、RC低通滤波器 (RC Low-Pass Filter，RLPF) 、LC低通滤波器 (LC Low-Pass Filter，LLPF) 、曲线积分低通滤波器 (Curve Integration Low-Pass Filter，CILPF) 、滤波器低通滤波器 (Filter Low-Pass Filter，FLPF)。

数字低通滤波器数字低通滤波器是一种信号处理的工具，用于去除频率高于特定截止频率的信号成分，从而实现信号的平滑和降噪。

本文将介绍数字低通滤波器的基本原理、应用领域以及常见的设计方法。

一、基本原理数字低通滤波器的基本原理是通过改变信号的频率响应，使得高于截止频率的信号成分被抑制或消除。

它可以看作是一个频率选择器，只允许低于截止频率的信号通过，而将高于截止频率的信号进行衰减。

在数字低通滤波器中，常用的设计方法包括FIR（有限脉冲响应）滤波器和IIR（无限脉冲响应）滤波器。

FIR滤波器是一种线性相位滤波器，其频率响应可以通过离散时间傅里叶变换（DFT）来计算。

而IIR滤波器则是一种非线性相位滤波器，其频率响应可以通过离散傅里叶变换（DTFT）来计算。

二、应用领域数字低通滤波器在信号处理中有着广泛的应用。

以下是一些常见的应用领域：1. 音频处理：在音频处理中，数字低通滤波器常用于音频信号的去噪和平滑处理。

通过滤除高频噪声，可以提高音频的清晰度和质量。

2. 图像处理：在图像处理中，数字低通滤波器常用于图像的平滑处理和边缘检测。

通过去除图像中高频的细节部分，可以使图像更加平滑，并减少噪声的影响。

3. 通信系统：在通信系统中，数字低通滤波器常用于信号的解调和解调。

通过滤除高频噪声和干扰信号，可以提高通信系统的性能和可靠性。

4. 生物医学信号处理：在生物医学领域，数字低通滤波器常用于心电图（ECG）和脑电图（EEG）等生物信号的分析和处理。

通过滤除高频噪声和伪迹，可以提取出有效的生物信号特征。

三、设计方法数字低通滤波器的设计方法有很多种，下面介绍几种常见的设计方法：1. 窗函数法：窗函数法是一种常用的FIR滤波器设计方法。

它通过选择合适的窗函数和滤波器长度，来实现对信号的滤波。

常见的窗函数有矩形窗、汉宁窗和布莱克曼窗等。

2. 巴特沃斯滤波器：巴特沃斯滤波器是一种常用的IIR滤波器设计方法。

它具有平坦的通带和陡峭的阻带特性，可以实现对信号的精确滤波。

F I R数字低通滤波器设计(总14页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第1章 绪论设计的作用、目的课程设计是理论学习的延伸，是掌握所学知识的一种重要手段，对于贯彻理论联系实际、提高学习质量、塑造自身能力等于有特殊作用。

本次课程设计一方面通过MATLAB 仿真设计内容，使我们加深对理论知识的理解，同时增强其逻辑思维能力，另一方面对课堂所学理论知识作一个总结和补充。

设计任务及要求通过课程设计各环节的实践，应使学生达到如下要求：1.掌握双线性变换法及脉冲响应不变法设计IIR 数字滤波器以及窗函数法 设计FIR 数字滤波器的原理、具体方法及计算机编程。

2.观察双线性变换法、脉冲响应不变法及窗函数法设计的滤波器的频域特性，了解各种方法的特点。

3.用MATLAB 画出三种方法设计数字滤波器的幅频特性曲线，记带宽和衰减量，检查结果是否满足要求。

设计内容设计题目：FIR 数字滤波器的设计 设计内容：(1)设计一线性相位FIR 数字低通滤波器，截止频率π2.0=Ωf ，过渡带宽度 π4.0≤∆Ω，阻带衰减dB A s 30>。

(2)设计一线性相位FIR 数字低通滤波器，截止频率π2.0=Ωf ，过渡带宽度π4.0≤∆Ω，阻带衰减dB A s 50>。

第2章FIR 数字低通滤波器的原理数字低通滤波器的设计原理FIR 数字滤波器传统的设计方法有窗函数法、频率抽样法和等波纹逼近法。

用窗函数设计FIR 数字滤波器就是用有限长的脉冲相应逼近序列，其基本设计思想为：首先选定一个理想的选频滤波器，然后截取它的脉冲响应得到线性相位。

滤波器（filter ），是一种用来消除干扰杂讯的器件，将输入或输出经过过滤而得到纯净的直流电。

对特定频率的频点或该频点以外的频率进行有效滤除的电路，就是滤波器，其功能就是得到一个特定频率或消除一个特定频率。

就是允许某一部分频率的信号顺利的通过，而另外一部分频率的信号则受到较大的抑制，它实质上是一个选频电路。

V=课程设计报告书姓名:班级：学号:时间:设计题目用双线性变换法设计IIR数字低通滤波器设计要求1. 通过实验加深对双线性变换法设计IIR滤波器基本方法的了解.2. 了解MATLAB有关双线性变换法的子函数。

3．掌握用双线性变换法设计数字低通滤波器的方法。

本次课程设计是采用双线性变换法基于MATLAB设计一个IIR数字低通滤波器, 其中要求通带截止频率为ωp=0.25π;通带最大衰减Rp=1dB;阻带最小衰减As=15dB;阻带截止频率ωs=0.4π;滤波器采样频率Fs=100Hz.设计过程摘要: 根据IIR滤波器的特点, 在MATLAB坏境下用双线性变换法设计IIR数字滤波器。

利用MATLAB设计滤波器, 可以随时对比设计要求和滤波器特性调整参数, 直观简便, 极大的减轻了工作量, 有利于滤波器设计的最优化。

1.关键词：双线性变换法 , 数字滤波器 , MATLAB , IIR2.设计原理与步骤1.1设计原理滤波器的种类很多, 从功能上可分为低通、高通、带通和带阻滤波器, 每一种又有模拟滤波器和数字滤波器两种形式。

如果滤波器的输人和输出都是离散时间信号, 则该滤波器的冲击响应也必然是离散的, 这种滤波器称之为数字滤波器。

数字滤波器是一种用来过滤时间离散信号的数字系统, 通过对抽样数据进行数学处理来达到频域滤波的目的。

数字滤波器也是具有一定传输选择特性的数字信号处理装置, 其输入、输出均为数字信号, 实质上是一个由有限精度算法实现的线性时不变离散系统。

IIR数字滤波器采用递归型结构, 即结构上带有反馈环路。

IIR滤波器运算结构通常由延时、乘以系数和相加等基本运算组成, 可以组合成直接型、正准型、级联型、并联型四种结构形式, 都具有反馈回路。

数字滤波器根据其冲激响应函数的时域特性, 可分为两种, 即无限长冲激响应(IIR)数字滤波器和有限长冲激响应(FIR)数字滤波器。

IIR 数字滤波器的特征是, 具有无限持续时间冲激响应, 需要用递归模型来实现, 其差分方程为：（1-1）（1-2）设计IIR滤波器的任务就是寻求一个物理上可实现的系统函数H(z), 使其频率响应H(z)满足所希望得到的频域指标, 即符合给定的通带截止频率、阻带截止频率、通带衰减系数和阻带衰减系数。

低通FIR数字滤波器设计(1)设计方案本设计利用窗函数法设计了一个低通FIR数字滤波器，利用所设计的滤波器对多个频带叠加的正弦信号进行处理，对比滤波前后的信号时域和频域图。

FIR 滤波器具有严格的相位特性，对于信号处理和数据传输是很重要的。

目前FIR滤波器的设计方法主要有三种：窗函数法、频率取样法和切比雪夫等波纹逼近的最优化设计方法。

由于窗函数法比较简单，可应用现成的窗函数公式，在技术指标要求高的时候是比较灵活方便的，本设计方案选用窗函数法基本思路：从时域出发设计 h(n)逼近理想 hd(n)。

设理想滤波器的单位响应在时域表达为hd(n),则hd(n) 一般是无限长的，且是非因果的，不能直接作为FIR 滤波器的单位脉冲响应。

要想得到一个因果的有限长的滤波器单位抽样响应 h(n)，最直接的方法是先将hd(n)往右平移，再进行截断，即截取为有限长因果序列：h(n)=hd(n)w(n)，并用合适的窗函数进行加权作为 FIR 滤波器的单位脉冲响应。

按照线性相位滤波器的要求，线性相位FIR数字低通滤波器的单位抽样响应h(n)必须是偶对称的。

对称中心必须等于滤波器的延时常数，即用矩形窗设计的FIR 低通滤波器，所设计滤波器的幅度函数在通带和阻带都呈现出振荡现象，且最大波纹大约为幅度的9%，返个现象称为吉布斯（Gibbs）效应。

为了消除吉布斯效应，一般采用其他类型的窗函数。

MATLAB 设计 FIR 滤波器有多种方法和对应的函数。

从根本上讲，使用窗函数的目的就是消除由无限序列的截短而引起的Gibbs现象所带来的影响。

(2)MATLAB程序设计和仿真图MATLAB程序如下：f1=100;f2=200;%待滤波正弦信号频率fs=2000;%采样频率m=(0.3*f1)/(fs/2);%定义过度带宽M=round(8/m);%定义窗函数的长度N=M-1;%定义滤波器的阶数b=fir1(N,0.5*f2/(fs/2));%使用fir1函数设计滤波器%输入的参数分别是滤波器的阶数和截止频率figure(1)[h,f]=freqz(b,1,512);%滤波器的幅频特性图%[H,W]=freqz(B,A,N)当N是一个整数时函数返回N点的频率向量和幅频响应向量plot(f*fs/(2*pi),20*log10(abs(h)))%参数分别是频率与幅值xlabel('频率/赫兹');ylabel('增益/分贝');title('滤波器的增益响应');figure(2)subplot(211)t=0:1/fs:0.5;%定义时间范围和步长s=sin(2*pi*f1*t)+sin(2*pi*f2*t);%滤波前信号plot(t,s);%滤波前的信号图像xlabel('时间/秒');ylabel('幅度');title('信号滤波前时域图');subplot(212)Fs=fft(s,512);%将信号变换到频域AFs=abs(Fs);%信号频域图的幅值f=(0:255)*fs/512;%频率采样plot(f,AFs(1:256));%滤波前的信号频域图xlabel('频率/赫兹');ylabel('幅度');title('信号滤波前频域图');figure(3)sf=filter(b,1,s);%使用filter函数对信号进行滤波%输入的参数分别为滤波器系统函数的分子和分母多项式系数向量和待滤波信号输入subplot(211)plot(t,sf)%滤波后的信号图像xlabel('时间/秒');ylabel('幅度');title('信号滤波后时域图');axis([0.2 0.5 -2 2]);%限定图像坐标范围subplot(212)Fsf=fft(sf,512);%滤波后的信号频域图AFsf=abs(Fsf);%信号频域图的幅值f=(0:255)*fs/512;%频率采样plot(f,AFsf(1:256))%滤波后的信号频域图xlabel('频率/赫兹');ylabel('幅度');title('信号滤波后频域图');低通的FIR数字滤波器的仿真图如图8~图10所示：图8低通FIR滤波器的增益响应图9 滤波前的信号时域图和频域图图10 滤波后的信号时域图和频域图。

课程设计任务书2010—2011学年第一学期专业： 通信工程 学号： 080110509 姓名： 郭威课程设计名称： 数字信号处理课程设计设计题目： 巴特沃斯数字低通滤波器的设计—双线性变换法完成期限：自 2011 年 1 月 3 日至 2011 年 1 月 9 日共 1 周一．设计目的1．巩固所学的理论知识。

2．提高综合运用所学理论知识独立分析和解决问题的能力。

3．更好地将理论与实践相结合。

4．掌握信号分析与处理的基本方法与实现。

5．熟练使用MATLAB 语言进行编程实现。

二．设计内容已知四阶归一化低通巴特沃斯模拟滤波器系统函数为()16131.24142.36131.21234++++=s s s s s H a ，编写MATLAB 程序实现从()s H a 设计3dB 截止频率为2π=c w 的四阶低通巴特沃斯数字滤波器。

三．设计要求1、设采样周期为s T 1=，用双线性变换法进行设计；2、绘出滤波器的的幅频响应曲线并分析所得结果是否满足技术指标；3、和同组另一同学采用的脉冲响应不变法设计的结果进行比较分析。

四．设计条件计算机、MATLAB 语言环境五、参考资料[1] 丁玉美，高西全.数字信号处理.西安：电子科技大学出版社，2006.[2] 陈怀琛，吴大正，高西全. MATLAB 及在电子信息课程中的应用.北京：电子科技大学出版社，2003.[3] 楼顺天，李博苗.基于MATLAB的系统分析与设计一信号处理西安：西安电子科技大学出版社，1998.指导教师（签字）：教研室主任（签字）：批准日期：年月日数字滤波器是一种用来过滤时间离散信号的数字系统，通过对抽样数据进行数字处理来达到频域滤波的目的。

本文是设计一个数字低通滤波器。

根据滤波器的设计思想，通过双线性变换法将巴特沃斯模拟低通滤波器变换到数字低通滤波器，利用MATLAB绘制出数字低通滤波器的系统幅频函数曲线。

关键词：数字滤波器；双线性变换法；巴特沃斯；MATLAB1课题描述 (1)2设计原理 (1)2.1 IIR数字滤波器设计原理 (1)2.2巴特沃斯低通滤波器的原理 (2)2.3双线性变换法 (3)3设计过程 (6)4结果分析 (8)总结 (11)参考文献 (12)1课题描述数字滤波器是一种用来过滤时间离散信号的数字系统，通过对抽样数据进行数学处理来达到频域滤波的目的。
