变电站接地施工方案1. 引言变电站是电力系统中一个重要的组成部分，用于实现电流的分配、转换和控制。
在变电站的建设过程中，接地是一个必不可少的环节。
正确的接地施工方案能够确保变电站的安全运行，保护设备和人员免受电气事故的影响。
本文将介绍变电站接地施工方案的相关内容。
2. 变电站接地的重要性2.1 保护设备安全变电站接地能够有效降低设备的漏电流，保障设备运行时的安全性。
同时，接地还能够帮助排除设备附近的静电和电磁干扰，提升设备的工作效率和稳定性。
2.2 保护人身安全合理的接地设计能够减少接触电压的危险，降低触电事故的风险，保护施工人员和维护人员的生命安全。
2.3 保证电力系统稳定运行良好的接地系统可以减小电压的瞬时变化，提供稳定的电源，减少对其他设备的干扰，确保电力系统的稳定运行。
3. 变电站接地施工步骤3.1 施工前准备工作在进行变电站接地施工之前，需要进行以下准备工作： - 分析现场地质情况和水文地质资料，选择合适的接地方式。
- 确定接地电阻的要求，设计接地系统、材料和设备的规格。
- 准备必要的施工工具和设备。
3.2 接地系统布置根据设计方案，对变电站进行接地系统的布置，包括以下步骤： - 根据变电站的需求，设置主接地体，主接地体通常选择用裸露的钢质材料或电镀镀铜的钢质材料。
- 根据设备和设施的分布，规划支路接地体的布置，确保各个设备和设施都能够与主接地体相连。
- 布置接地线，将各个接地体与主接地体连接起来，采用足够粗的优质铜线或焊接连接。
3.3 现场施工操作在进行现场施工操作时，需要注意以下事项： - 确保施工人员穿戴适当的防护用品，包括绝缘手套、绝缘靴等。
- 将施工区域进行隔离，确保安全施工。
- 按照施工图纸和设计方案进行接地系统的安装和连接。
- 在安装过程中，对接地线和接地体进行检查，确保其质量良好。
- 安装完成后，进行接地系统的测试，并记录测试结果。
3.4 施工后的安全措施在变电站接地施工完成后，需要采取一些安全措施，确保接地系统的可靠性和稳定性： - 定期检查接地系统的连接和接触处，及时排除故障。
变压器室接地做法
在电力系统中，变压器是重要的电力设备之一，而变压器室的接地做法则是保障变压器正常运行的重要环节之一。
接下来，我们就来了解一下变压器室接地做法。
接地是指将电气设备与大地直接相连，从而形成一条低阻抗的回路。
这样，当设备发生故障时，电流可以通过接地回路迅速流回大地，从而保护人身安全和设备的正常运行。
针对变压器室的接地做法，首先要考虑变压器的接地方式。
变压器的接地方式有两种，一种是星形接地，另一种是网状接地。
对于星形接地的变压器，其中性点要接地，而对于网状接地的变压器，每个相都要接地。
接地点应该放在变压器室中性点或者相点的附近。
变压器室的接地电阻值也是需要考虑的。
接地电阻值越小，接地回路的阻抗越低，就越能够保证电流迅速流回大地。
根据规定，变压器室的接地电阻值应该小于4欧姆。
接地电阻值的测量可以使用接地电阻测试仪进行。
除了上述两点，还需要考虑变压器室内的接地网格的布置和接地导线的选择。
接地网格是由平行于地面的导线和垂直于地面的导线组成的，应该布置得均匀稳定。
接地导线的选择应该符合国家标准，并且应该考虑到导线的材质、截面积和长度等因素。
需要注意的是变压器室接地做法的实施需要有专业的电气工程师进行设计和施工。
在施工过程中，需要特别注意安全问题，遵守相关的电气安全规定。
变压器室接地做法是电力系统中非常重要的一环，它涉及到电气设备的正常运行和人身安全。
在实施接地做法时，需要考虑变压器的接地方式、接地电阻值、接地网格的布置和接地导线的选择等因素，同时要注意施工安全问题。

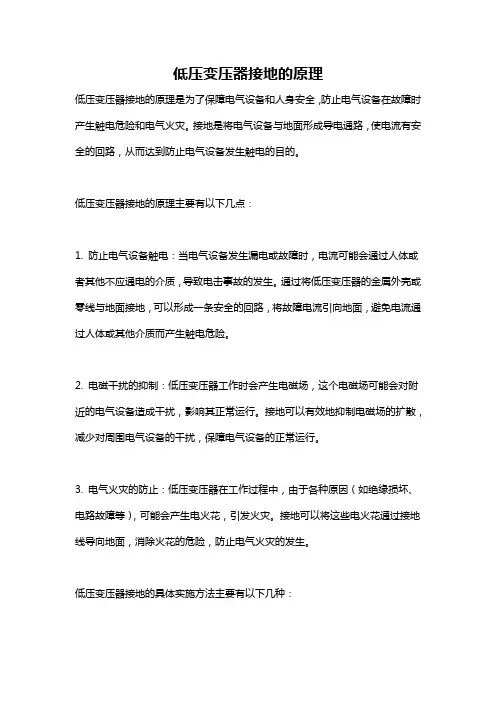

低压变压器接地的原理低压变压器接地的原理是为了保障电气设备和人身安全，防止电气设备在故障时产生触电危险和电气火灾。
接地是将电气设备与地面形成导电通路，使电流有安全的回路，从而达到防止电气设备发生触电的目的。
低压变压器接地的原理主要有以下几点：1. 防止电气设备触电：当电气设备发生漏电或故障时，电流可能会通过人体或者其他不应通电的介质，导致电击事故的发生。
通过将低压变压器的金属外壳或零线与地面接地，可以形成一条安全的回路，将故障电流引向地面，避免电流通过人体或其他介质而产生触电危险。
2. 电磁干扰的抑制：低压变压器工作时会产生电磁场，这个电磁场可能会对附近的电气设备造成干扰，影响其正常运行。
接地可以有效地抑制电磁场的扩散，减少对周围电气设备的干扰，保障电气设备的正常运行。
3. 电气火灾的防止：低压变压器在工作过程中，由于各种原因（如绝缘损坏、电路故障等），可能会产生电火花，引发火灾。
接地可以将这些电火花通过接地线导向地面，消除火花的危险，防止电气火灾的发生。
低压变压器接地的具体实施方法主要有以下几种：1. 金属外壳接地：低压变压器通常都有金属外壳，可以将外壳与地面连接，形成接地的导电通路。
这种接地方式可以有效地将故障电流引向地面，保护人身安全。
2. 零线接地：低压变压器的零线通过可靠的导线与地面连接，形成接地的导电通路。
这种接地方式可以确保电流通过零线引流，减少对其他金属部件的干扰，保护设备和人员安全。
3. 接地网接地：在低压变压器周围设立接地网，将变压器的金属外壳、零线和地线等都连接到接地网上，形成大面积、低阻抗的接地系统。
接地网接地方式可以有效地将故障电流引向地面，并提供较低的接地电阻，更好地保护设备和人员安全。
综上所述，低压变压器接地的原理主要是为了保护电气设备和人身安全，防止电气设备触电、抑制电磁干扰和防止电气火灾。
接地的实施方法有金属外壳接地、零线接地和接地网接地等。
通过合理选择接地方式和实施接地措施，可以保障低压变压器的正常运行和安全使用。

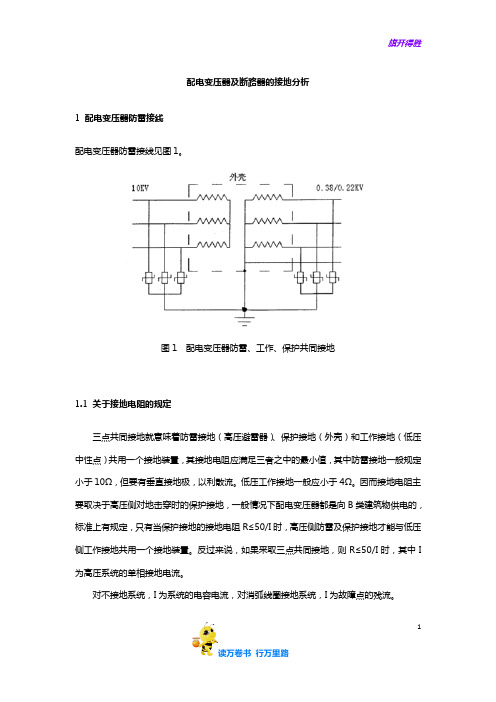

配电变压器及断路器的接地分析1 配电变压器防雷接线配电变压器防雷接线见图1。
图1 配电变压器防雷、工作、保护共同接地1.1 关于接地电阻的规定三点共同接地就意味着防雷接地（高压避雷器）、保护接地（外壳）和工作接地（低压中性点）共用一个接地装置，其接地电阻应满足三者之中的最小值，其中防雷接地一般规定小于10Ω，但要有垂直接地极，以利散流。
低压工作接地一般应小于4Ω。
因而接地电阻主要取决于高压侧对地击穿时的保护接地，一般情况下配电变压器都是向B类建筑物供电的，标准上有规定，只有当保护接地的接地电阻R≤50/I时，高压侧防雷及保护接地才能与低压侧工作接地共用一个接地装置。
反过来说，如果采取三点共同接地，则R≤50/I时，其中I 为高压系统的单相接地电流。
对不接地系统，I为系统的电容电流，对消弧线圈接地系统，I为故障点的残流。
1如果按上述计算结果大于4Ω，则由低压工作接地要求，不得大于4Ω。
公式R≤50/I中，50为低系统的安全电压，即高压侧对外壳单相接地时，接地电流流过接地装置的压降不得超过50 V。
而10 kV系统中的电容电流差别很大，有的不足10 A，有的高达上百安或数百安，所以配电变压器三点共同接地时，要根据所在高压系统的情况来确定接地装置的接地电阻，不能笼统地规定4Ω或10Ω。
由于接地电阻大小与系统单相接地电流有关，与配变容量并无关，所以现场规程的说法没有道理。
有的资料认为，当低压工作接地单独另设时，100 kVA以下的配电变压器的低压侧工作接地电阻，可放宽到10Ω，原因是变压器小，内阻抗大，限制了接地电流，也就限制了地电位的升高。
（这解释了为什么夏天测三相不平衡电流零序电流为什么这么大。
原因：在于我们选错了测量点，测量的是接地扁铁，其中含有电容电流。
正确的测量点在变压器低压零序桩头与变压器外壳接地（保护接地）连接点之间）1.2 关于共同接地的接地方式除图1的方式外，施工中还会出现其它接地方式，见图2、3。

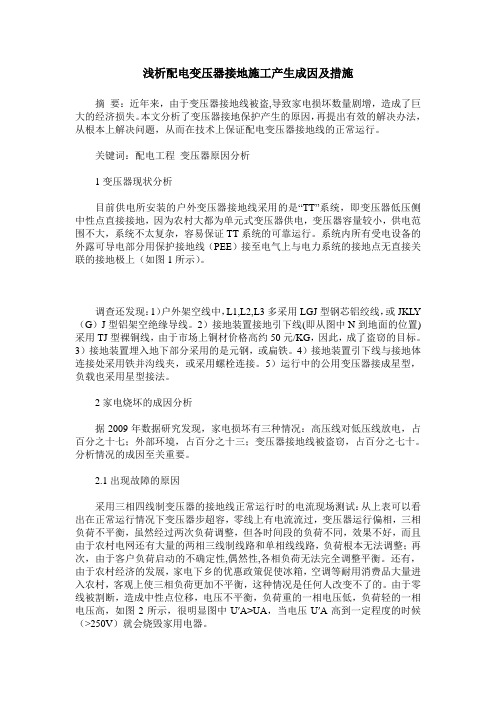

浅析配电变压器接地施工产生成因及措施摘要：近年来，由于变压器接地线被盗,导致家电损坏数量剧增，造成了巨大的经济损失。
本文分析了变压器接地保护产生的原因，再提出有效的解决办法，从根本上解决问题，从而在技术上保证配电变压器接地线的正常运行。
关键词：配电工程变压器原因分析1变压器现状分析目前供电所安装的户外变压器接地线采用的是“TT”系统，即变压器低压侧中性点直接接地，因为农村大都为单元式变压器供电，变压器容量较小，供电范围不大，系统不太复杂，容易保证TT系统的可靠运行。
系统内所有受电设备的外露可导电部分用保护接地线（PEE）接至电气上与电力系统的接地点无直接关联的接地极上（如图1所示）。
调查还发现：1）户外架空线中，L1,L2,L3多采用LGJ型钢芯铝绞线，或JKL Y （G）J型铝架空绝缘导线。
2）接地装置接地引下线(即从图中N到地面的位置)采用TJ型裸铜线，由于市场上铜材价格高约50元/KG，因此，成了盗窃的目标。
3）接地装置埋入地下部分采用的是元钢，或扁铁。
4）接地装置引下线与接地体连接处采用铁并沟线夹，或采用螺栓连接。
5）运行中的公用变压器接成星型，负载也采用星型接法。
2家电烧坏的成因分析据2009年数据研究发现，家电损坏有三种情况：高压线对低压线放电，占百分之十七；外部环境，占百分之十三；变压器接地线被盗窃，占百分之七十。
分析情况的成因至关重要。
2.1出现故障的原因采用三相四线制变压器的接地线正常运行时的电流现场测试：从上表可以看出在正常运行情况下变压器步超容，零线上有电流流过，变压器运行偏相，三相负荷不平衡，虽然经过两次负荷调整，但各时间段的负荷不同，效果不好，而且由于农村电网还有大量的两相三线制线路和单相线线路，负荷根本无法调整；再次，由于客户负荷启动的不确定性,偶然性,各相负荷无法完全调整平衡。
还有，由于农村经济的发展，家电下乡的优惠政策促使冰箱，空调等耐用消费品大量进入农村，客观上使三相负荷更加不平衡，这种情况是任何人改变不了的。
变压器接地方法嘿，朋友！你知道变压器接地有多重要吗？这就好比人的双脚要稳稳地站在地上一样，变压器接地是保障电力系统安全稳定运行的关键呢。
我有个朋友叫小李，他在电力公司上班。
有一次我们聊天，他就跟我大倒苦水，说他们遇到一个变压器的故障，排查了好久才发现是接地方面出了问题。
这可把他们折腾惨了，就像在黑暗里摸索了半天，才找到那把打开正确大门的钥匙。
那变压器接地到底有哪些方法呢？一种常见的接地方法是工作接地。
这就像是给变压器找一个踏实的依靠点。
对于变压器来说，工作接地是将变压器的中性点直接接地。
你想啊，这就如同大树把根深深地扎进土里一样，让变压器能够稳定地工作。
这个中性点接地之后呢，可以起到稳定电网电压的作用。
要是没有这个工作接地，电网的电压就会像没有舵的船，在大海里晃荡，忽高忽低的，那可就麻烦大了。
这时候可能有人会问了，那这个接地电阻得是多少才合适呢？一般来说啊，这个电阻值要符合相关的标准要求，不能太大，太大了就起不到稳定电压的作用了，就像你想拉着一根绳子把东西固定住，结果绳子太长太松，那根本就拉不住嘛。
还有保护接地。
这对于变压器的安全来说，可是一道重要的防线。
保护接地就是把变压器的外壳等不带电的金属部分接地。
想象一下，变压器就像一个大铁盒子，万一里面的线路出了问题，电有可能跑到外壳上来，这时候如果没有保护接地，人不小心碰到这个外壳，那就相当于触电了，多危险啊！有了保护接地，就像是给这个大铁盒子穿上了一层绝缘的防护服，即使有漏电的情况，电流也会顺着接地线流入大地，而不会伤害到周围的人和设备。
我曾经见过一个小工厂里的变压器，因为没有做好保护接地，结果外壳带电了，差点就出了大事故，还好发现得及时。
这就告诉我们，保护接地可不是闹着玩的，就像我们出门要系好安全带一样重要。
防雷接地也是变压器接地方法里不可或缺的一部分。
雷电可是个很厉害的家伙，就像一个随时会发脾气的巨人。
当雷电击中变压器附近的时候，如果没有防雷接地，那变压器就像一个没有伞在暴雨里的人，只能任由雷电这个巨人肆虐。
变压器防雷措施和接地要求变压器是电力系统中常见的电气设备，用于将高压输电线路上的电能转换为低压用电电能。
由于变压器经常处于室外环境，特别是在雷电多发的地区，为了保护变压器免受雷击的破坏，需要采取一系列的防雷措施和接地要求。
防雷措施：1.安装避雷针：在变压器周围安装避雷针，将避雷针与变压器的金属外壳等导体相连，形成一个完整的保护系统，将雷击电流导入地下，保护变压器。
2.安装避雷器：在变压器的高压侧和低压侧分别安装避雷器。
避雷器是一种具有特定动作特性的电器元件，当遭受雷击时，能够引导大部分雷电流通过流经避雷器，保护变压器不受雷击损坏。
3.建造避雷亭：在变压器附近设置避雷亭，避雷亭顶部应有良好的避雷装置，接地引流电流，避免雷电直接击中变压器。
4.导线绝缘处理：将高压线路与低压线路之间的导线进行良好的绝缘处理，避免雷电通过导线直接传导到变压器。
接地要求：1.接地装置的种类：变压器的金属外壳和金属部件应与地面接地，接地方式可以采用单点接地或多点接地。
单点接地是将变压器的金属外壳和金属部件通过导线连接到接地极上，而多点接地是将多个接地点均匀分布在变压器周围。
2.地网的设置：变压器接地装置通常需要与地下的大面积金属结构相连接，形成一个地网。
地网需要有足够的面积和导电能力，能够有效地分散雷电流，降低接地电阻。
3.地网的材料选择：地网通常使用铜排或镀锌钢带等优良导电材料制成。
对于要求较高的场所，可以使用无氧铜材料，以提高接地的导电性能。
4.接地系统的检测和维护：定期对变压器的接地系统进行检测和维护，确保接地系统的导电性能良好和可靠，以及及时处理故障。
同时，还应对接地系统进行标识，以便在需要时进行维修和排查故障。
总之，为了保护变压器免受雷击的破坏，需要采取一系列的防雷措施和接地要求。
通过建立良好的防雷装置和接地系统，可以有效地减少雷电对变压器造成的潜在威胁，确保电力系统的安全运行。

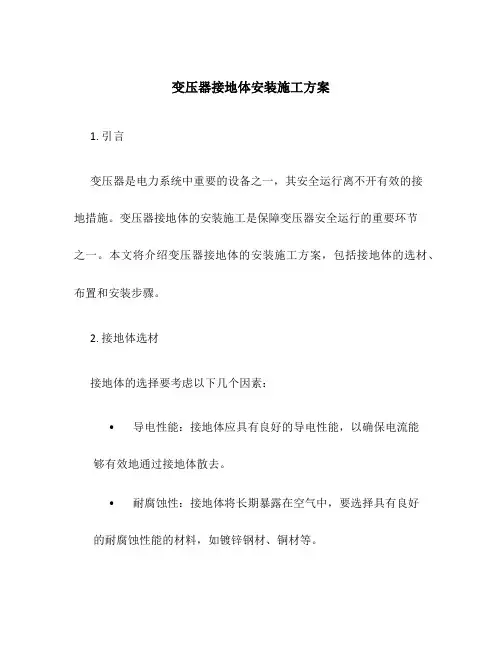

变压器接地体安装施工方案1. 引言变压器是电力系统中重要的设备之一，其安全运行离不开有效的接地措施。
变压器接地体的安装施工是保障变压器安全运行的重要环节之一。
本文将介绍变压器接地体的安装施工方案，包括接地体的选材、布置和安装步骤。
2. 接地体选材接地体的选择要考虑以下几个因素：•导电性能：接地体应具有良好的导电性能，以确保电流能够有效地通过接地体散去。
•耐腐蚀性：接地体将长期暴露在空气中，要选择具有良好的耐腐蚀性能的材料，如镀锌钢材、铜材等。
•强度：接地体要能够承受外力和变压器故障时产生的电流冲击，要选择具有足够强度的材料。
常用的接地体材料有铜材、镀锌钢材等。
在选择接地体材料时，要根据实际情况和工程要求进行综合考虑。
3. 接地体布置接地体的布置应满足以下原则：•布置密度：根据变压器的容量和电流负荷确定接地体的布置密度。
一般来说，布置密度应保证接地电阻低于规定的要求，同时要考虑施工的可行性和经济性。
•布置形式：接地体可以采用单体式、线圈式或组合式布置。
具体选择哪种形式应根据实际情况进行评估，确保接地效果可靠。
•布置区域：接地体应布置在远离建筑物基础、水源、雨水收集池等可能导致冲击电流扩散的区域。
接地体布置需要进行合理的布局设计，以确保系统的接地效果达标。
4. 接地体安装步骤接地体安装的具体步骤如下：步骤一：准备工作•根据施工图纸确定接地体的布置位置和数量。
•对接地体材料进行检查，确保符合要求。
•准备好所需的安装工具和材料。
步骤二：接地体埋深•在接地体布置位置开挖相应的坑洞。
•根据设计要求，确定接地体的埋深。
•将接地体放入坑洞中，并进行初步定位。
步骤三：接地体安装•在接地体周围填充导电性好的材料，如焊接碳素粉等。
•安装接地体与系统的连接部分，确保接触良好并紧固牢固。
•按照设计要求，进行接地体的标志和记录。
步骤四：接地体的测试和验收•进行接地电阻的测试，确保符合规定要求。
•进行接地体的可视检查，确保安装质量。

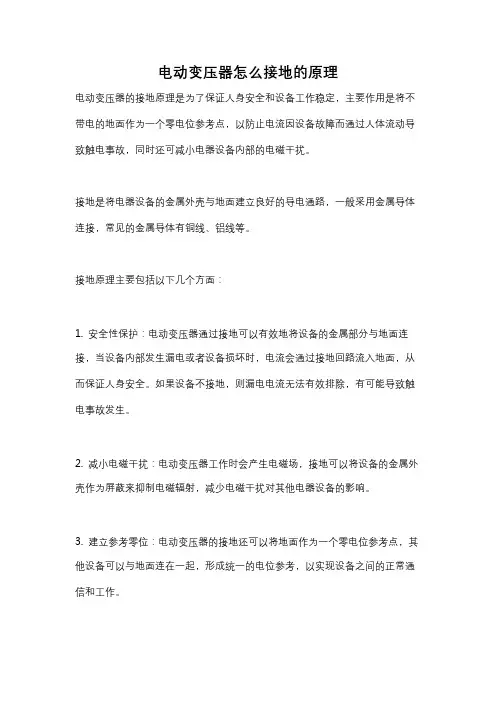

变压器接地工作原理
变压器接地工作原理（一）
变压器是一种通过电磁感应原理将交变电能从一个电路传递到另一个电路的电器设备。
为了确保变压器的安全运行和保护人员免受电击伤害，变压器通常需要接地。
接地是将设备连接到地面或地下导体，以实现电流的安全排放和电场的消散。
在变压器的接地系统中，地线通常连接到变压器的中性点以及设备的金属外壳。
接地系统中的地线可以是金属管道、金属桩或者专门铺设的地下导体。
变压器接地的工作原理（二）
1. 保护人员安全：接地系统可以将任何故障电流安全地排放到地面。
如果变压器发生漏电或故障，接地系统会迅速将电流传导到地下，避免人员触电的危险。
2. 稳定电压：变压器接地还有助于稳定交流电信号。
当变压器的中性点与地面连接时，它形成了一个电位点，该点可以吸引电磁干扰和静电。
将这些干扰导向地面，有助于保持电路中的电压稳定。
3. 防止电弧和火灾：变压器内部可能会发生电弧故障，导致火灾和严重的设备损坏。
通过接地系统，电弧故障电流将通过地线排放到地下，降低了潜在火灾和设备损坏的风险。
需要注意的是，正确的变压器接地应符合相关的电气安全标准和规范。
接地系统要有良好的电阻连接以确保电流能够有效排放到地下。
此外，接地系统需要定期检测和维护，以确保其正常工作和电气安全。

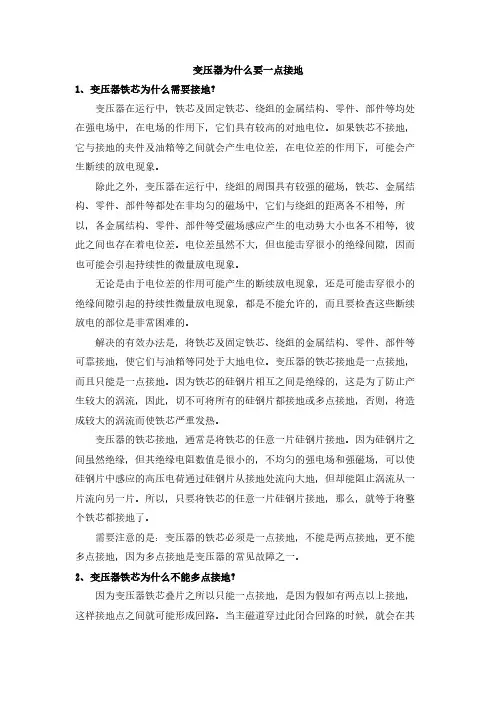

变压器为什么要一点接地1、变压器铁芯为什么需要接地？变压器在运行中，铁芯及固定铁芯、绕组的金属结构、零件、部件等均处在强电场中，在电场的作用下，它们具有较高的对地电位。
如果铁芯不接地，它与接地的夹件及油箱等之间就会产生电位差，在电位差的作用下，可能会产生断续的放电现象。
除此之外，变压器在运行中，绕组的周围具有较强的磁场，铁芯、金属结构、零件、部件等都处在非均匀的磁场中，它们与绕组的距离各不相等，所以，各金属结构、零件、部件等受磁场感应产生的电动势大小也各不相等，彼此之间也存在着电位差。
电位差虽然不大，但也能击穿很小的绝缘间隙，因而也可能会引起持续性的微量放电现象。
无论是由于电位差的作用可能产生的断续放电现象，还是可能击穿很小的绝缘间隙引起的持续性微量放电现象，都是不能允许的，而且要检查这些断续放电的部位是非常困难的。
解决的有效办法是，将铁芯及固定铁芯、绕组的金属结构、零件、部件等可靠接地，使它们与油箱等同处于大地电位。
变压器的铁芯接地是一点接地，而且只能是一点接地。
因为铁芯的硅钢片相互之间是绝缘的，这是为了防止产生较大的涡流，因此，切不可将所有的硅钢片都接地或多点接地，否则，将造成较大的涡流而使铁芯严重发热。
变压器的铁芯接地，通常是将铁芯的任意一片硅钢片接地。
因为硅钢片之间虽然绝缘，但其绝缘电阻数值是很小的，不均匀的强电场和强磁场，可以使硅钢片中感应的高压电荷通过硅钢片从接地处流向大地，但却能阻止涡流从一片流向另一片。
所以，只要将铁芯的任意一片硅钢片接地，那么，就等于将整个铁芯都接地了。
需要注意的是：变压器的铁芯必须是一点接地，不能是两点接地，更不能多点接地，因为多点接地是变压器的常见故障之一。
2、变压器铁芯为什么不能多点接地？因为变压器铁芯叠片之所以只能一点接地，是因为假如有两点以上接地，这样接地点之间就可能形成回路。
当主磁道穿过此闭合回路的时候，就会在其中产生了循环电流，造成内部过热引发事故。
