单相电机电容接线图

单相双值电容电机接线1.电源接在主绕组两端，副绕组串联电容组之后，与主绕组并联。

2.电容组与主绕组首端相接正转，电容组与主绕组尾端相接反转。

3.启动电容串接离心开关，然后和运转电容并联，组成电容组。

启动电容大，运行电容小。

主绕组阻值小，副绕组阻值大。

220V交流单相电机起动方式大概分一下几种：第一种，电容运转式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。

运转速率大致保持定值。

主要应用于电风扇,空调风扇电动机，洗衣机等电机。

图1 电容运转型接线电路第二种，电容启动式：电机静止时离心开关是接通的，给电后起动参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动完成任务，并被断开。

起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。

图2 电容起动型接线电路第三种，电容启动运转式（双值电容电机）：电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

而运行电容串接到起动绕组参与运行工作。

这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。

如图3图3 电容启动运转型接线电路（双值电容器）带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。

电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V。

启动绕组阻值大，运转绕组阻值小。

正反转控制：图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。

一般洗衣机用得到这种电机。

这种正反转控制方法简单，不用复杂的转换开关。

图4 开关控制正反转接线图1，图2，图3，图5 正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。

对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。

单相电机电容接线图单相电机电容接线图时间：2019-01-24 17:22:24 来源：资料室作者：∙山特ups 电源故障维修∙焊锡技术-教你怎样使焊锡点光亮∙贴片元件代码型号对照∙国际频率单位换算∙ RS232接口电路图∙四环电阻计算器∙ TLC0831 A/D转换器中文简单介绍∙什么是前置器放大器∙ IRF 系列场效应管参数代换∙双稳态多谐振荡器∙电磁阀工作原理∙稳压二极管在电路中的作用及工作相关文章RC 电路瞬时电压在线计算器直流电机的PWM 冲调速控制技术电容器选用TA8435H TA8435中文资料MAX1669控制直流风扇的无刷电机直流伺服驱动器的选型伺服电机功率选择-设计永磁交流伺服电动机原理步进电机与伺服电机的区别伺服电机工作原理栏目更新单相电机电容接线图声控灯电路图NE555应用电路图 220V 交流单相电机起动方式大概分一下几种：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。

运转速率大致保持定值。

主要应用于电风扇, 空调风扇电动机，洗衣机等电机。

接线图第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。

第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

而运行电容串接到起动绕组参与运行工作。

这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。

如图3。

838电子带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。

电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V 。

838电子正反转控制：图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。

单相三速电机接线图，出五根线为红，棕，蓝，黑，白。

怎么接
推荐答案
2011-5-16 17:14
光凭颜色不敢完全判断出究竟哪三根是调速，建议最好是用万用表测量各线头之间的电阻，电阻最小的是高速，其次是中速和低速，电阻最大的接电容示意图图上的数据是假设数据，但是关系是正确的。

接线颜色每个厂家不同，正确接线是测量5根线之间哪两条线阻值最大，电容就并在两线上，余下3条则为变速档，电源接电容一端和变速档即可，若电机反转，则改接电容另一端。

红、蓝、白为调速。

棕色接电容，黑色接电容的另一条和电源。

红白蓝分别是快中慢，这三条其中接电源一条。

棕色接电容的其中一条，黑色接电容的另外一条和电源。

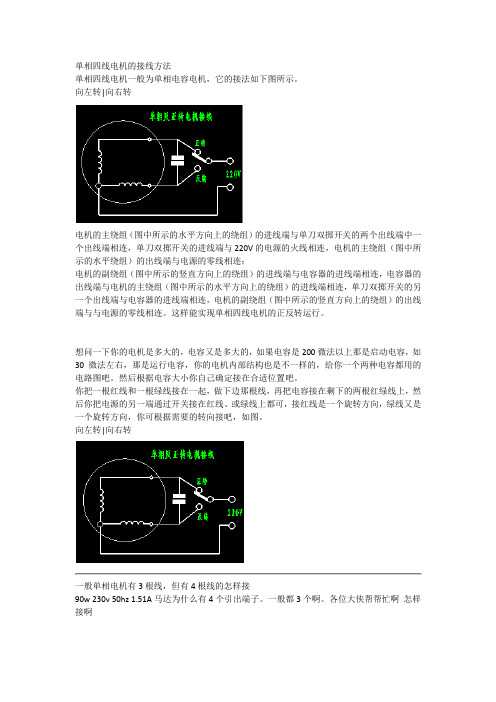

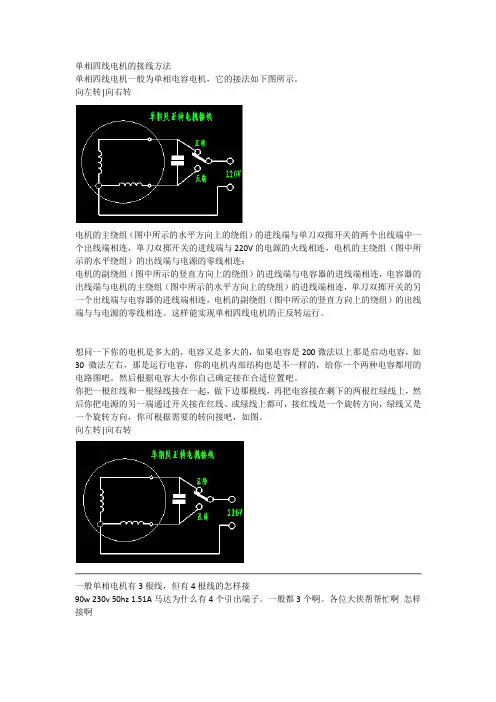

单相四线电机的接线方法单相四线电机一般为单相电容电机，它的接法如下图所示。

向左转|向右转电机的主绕组（图中所示的水平方向上的绕组）的进线端与单刀双掷开关的两个出线端中一个出线端相连，单刀双掷开关的进线端与220V的电源的火线相连，电机的主绕组（图中所示的水平绕组）的出线端与电源的零线相连；电机的副绕组（图中所示的竖直方向上的绕组）的进线端与电容器的进线端相连，电容器的出线端与电机的主绕组（图中所示的水平方向上的绕组）的进线端相连，单刀双掷开关的另一个出线端与电容器的进线端相连，电机的副绕组（图中所示的竖直方向上的绕组）的出线端与与电源的零线相连。

这样能实现单相四线电机的正反转运行。

想问一下你的电机是多大的，电容又是多大的，如果电容是200微法以上那是启动电容，如30微法左右，那是运行电容，你的电机内部结构也是不一样的，给你一个两种电容都用的电路图吧。

然后根据电容大小你自己确定接在合适位置吧。

你把一根红线和一根绿线接在一起，做下边那根线，再把电容接在剩下的两根红绿线上，然后你把电源的另一端通过开关接在红线、或绿线上都可，接红线是一个旋转方向，绿线又是一个旋转方向，你可根据需要的转向接吧，如图。

向左转|向右转一般单相电机有3根线，但有4根线的怎样接90w 230v 50hz 1.51A马达为什么有4个引出端子。

一般都3个啊。

各位大侠帮帮忙啊怎样接啊用万能表量一下，4根线是两个线圈，电阻小的是运转线圈，电阻大的是电容启动线圈，电容启动线圈要串电容才能让电机运转，你如果有电机基础知识，就可以试运行，如果没有基础知识，最好请教懂的。

单相电机出来的3根线。

在电机里面是从哪接出来的单相电动机有工作绕组和启动绕组，它们之间各有一个接在一起，所以引出时就只有3根线，这三根线分别为共用线，启动线，运行线。

单相电机电容并联接法 - 电动机单相电机电容接线图-单相电机正反转-220v单相电机接线图-单相电机电容接法-单相电机电容的作用-单相电动机正反转把握-220V沟通单相电机起动方式或许分一下几种：第一种，分相起动式，如图1所示，系由帮助起动绕组来帮助启动，其起动转矩不大。

运转速率大致保持定值。

主要应用于电风扇,空调风扇电动机，洗衣机等电机。

其次种，电机静止时离心开关是接通的，给电后起动参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动完成任务，并被断开。

起动绕组不参与运行工作，而电动机以运行绕组线圈连续动作，如图2。

第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

而运行电容串接到起动绕组参与运行工作。

这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。

如图3。

838电子带有离心开关的电机，假如电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。

电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V。

838电子正反转把握：图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全全都的。

一般洗衣机用得到这种电机。

这种正反转把握方法简洁，不用简单的转换开关。

图1，图2，图3，图5 正反转把握，只需将1-2线对调或3-4线对调即可完成逆转。

对于图1，图2，图3，的起动与运行绕组的推断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。

一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。

以后我们会间续告知大家倒顺开关实物的接线图图1 电容运转型接线电路图2 电容起动型接线电路图3 电容启动运转型接线电路（双值电容器）图4 开关把握正反转接线图5 双值电容异步电动机倒顺接线图图6是实际的开关与电机连接图,这个倒顺开关如应用在三相电动机不需任何改动，如做单相电机换向用则稍做改动，红色,兰色线接入电源,黑色线是起动绕组线圈引出线,白色线运行绕组线圈引出线,左面一根灰色线是后接入的跨接线，正反转倒换就是靠开关自带的交叉连片来换向的，这种开关不足之处就是开关关闭后仍有一根线没有关闭，因此在平安上没有肯定保障。

单相电机运行电容的正确接法如下：
分相启动式。

系由辅助启动绕组来辅助启动，其启动转矩不大。

运转速率大致保持定值。

主要应用于电风扇、空调风扇电动机、洗衣机等电机。

电机静止时离心开关是接通的，给电后启动电容参与启动工作，当转子转速达到额定值的70%～80%时离心开关便会自动跳开，启动电容完成任务，并被断开。

启动绕组不参与运行工作，而电动机以运行绕组线圈继续动作。

电机静止时离心开关是接通的，给电后启动电容参与启动工作，当转子转速达到额定值的70%～80%时离心开关便会自动跳开，启动电容完成任务，并被断开。

而运行电容串接到启动绕组参与运行工作。

这种接法一般用在空气压缩机、切割机、木工机床等负载大而不稳定的地方。

220V单相电动机正反转的接法图解
单相电容式电动机有一下几种状况：
一、启动，运行绕组参数都是一样单相电动机（如洗衣机电机）
二、单电容单相电动机（如小于550W电动机）
三、双电容单相电动机（大于750W电动机）
现在我就来详细共享一下详细的单相电动机接触器掌握的正反转电路图。

（电脑坏了，我就用手绘图纸）
一、主副绕组参数一样的单相电动机，接线如下图：
电路工作原理是，按下正转启动按钮SB2电源通过停止按钮SB1到SB2到接触器KM2的常闭互锁触头，使接触器KM1线圈通电吸合，并经过KM1常开帮助触头自锁，使电动机连续运行；按下停止按钮，掌握线路断电，电动机停止运行。

反转的工作原理同正转一样，这里不在重复叙述。

接触器的主触头，通过KM1和KM2接触器的投入，使电动机的两个绕组相对变换为，主绕组和副绕组。

（只有两个绕组参数一样的单相电容式电动机才可以这样接线）
二、单电容电动机正反转沟通接触器掌握线路图：
由于接触器只有三个主触头，故只能够把主绕组的零线，直接接到主绕组的一个接线端子上面，通过接触器的主触头，把副绕组的极性转换接法，这样就取得了正反转的效果，它的掌握线路如上图的掌握部分是一样的，所以没有画出来。

三、双电容正反转单相电动机接触器掌握线路图
双电容单相电动机和单电容电动机的主触头接线方法一样，只不过是，多了一个离心开关K而已，在单相电动机启动结束后通过离心开关切除投入状态，电动机单电容运行。

单相电机电容接线图220V交流单相电机起动方式大概分一下几种：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。

运转速率大致保持定值。

主要应用于电风扇,空调风扇电动机，洗衣机等电机。

第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。

第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

而运行电容串接到起动绕组参与运行工作。

这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。

如图3。

带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。

电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般大于400V。

正反转控制：图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。

一般洗衣机用得到这种电机。

这种正反转控制方法简单，不用复杂的转换开关。

图1，图2，图3，正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。

对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。

一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。

图1 电容运转型接线电路图2 电容起动型接线电路图3 电容启动运转型接线电路（双值电容器）图4 开关控制正反转接线。

单相电机的电容的接法在咱们的日常生活中，单相电机可是个常客，像是咱们家里的洗衣机、空调这些小帮手。

说到电机的电容接法，嘿，这可是个技术活儿。

别担心，今天咱们轻松聊聊这事儿，保证让你听了就明白，甚至还能拿去和朋友炫耀一番。

电容在电机里就像是调味品，缺了它，电机工作得慢吞吞的。

想象一下，电容就是电机的加速器，帮它在启动时提供额外的动力。

就像吃了个能量棒，瞬间活力四射。

这时候，电容的接法就显得尤为重要了。

要是接错了，那电机就像被捏住了嗓子，怎么也叫不出来。

这不，咱们得好好聊聊这接法，免得在关键时刻掉链子。

说到接法，先得搞清楚电机的接线图。

这玩意儿就像是一张藏宝图，得仔细研究，找对路。

电机上一般都有标识，告诉你哪根线该连接到哪儿。

比如，咱们常说的C和U 线，那可是电容的关键所在。

电容的一端得接到电机的启动绕组，另一端接到电源上。

就像给电机开了一扇窗，通风透气，动力十足。

别忘了电容的种类，常见的有启动电容和运行电容。

启动电容像是个短期运动员，短时间内爆发，给电机提供起步的力量。

而运行电容呢，更多是日常使用中保持电机的稳定运行。

就像你每天都得吃饭，保持能量充沛，才能去打拼事业。

要是搞错了，嘿，你就等着电机罢工吧。

咱们得说说电容的容量，直接影响着电机的性能。

容量选择不当，可能会导致电机工作不正常，甚至发热，像是运动过度的小伙伴，真是受不了。

通常，电容的容量用微法（μF）表示，得根据电机的功率来选择。

选得太小，电机就懒得动；选得太大，电机就像喝了烈酒，可能会醉。

找个合适的容量，就像选了一双合脚的鞋，走路才舒服。

安装的时候一定要注意安全，别让电机变成炸弹。

电容在接电的时候，得先把电源断掉。

安全第一嘛，咱们可不想在电机面前变成电击小子。

确保线头接触良好，别有松动，像搭积木一样，稳稳当当，才能保证电机的正常运转。

单相电机的电容接法看似复杂，其实也不过如此。

只要把握住电容的作用、接法和选择，基本上都能顺利搞定。

这就像做一道菜，掌握了调料的用法，其他的都迎刃而解。

单相双值电容电机接线1.电源接在主绕组两端，副绕组串联电容组之后，与主绕组并联。

2.电容组与主绕组首端相接正转，电容组与主绕组尾端相接反转。

3.启动电容串接离心开关，然后和运转电容并联，组成电容组。

启动电容大，运行电容小。

主绕组阻值小，副绕组阻值大。

220V交流单相电机起动方式大概分一下几种：第一种，电容运转式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。

运转速率大致保持定值。

主要应用于电风扇,空调风扇电动机，洗衣机等电机。

图1 电容运转型接线电路第二种，电容启动式：电机静止时离心开关是接通的，给电后起动../内容白字文件夹(2)/.dzdlt./tags.php?/%B5%E7%C8%DD/参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动../内容白字文件夹(2)/.dzdlt./tags.php?/%B5%E7%C8%DD/完成任务，并被断开。

起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。

图2 电容起动型接线电路第三种，电容启动运转式（双值电容电机）：电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

而运行电容串接到起动绕组参与运行工作。

这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。

如图3图3 电容启动运转型接线电路（双值电容器）带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。

电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V。

启动绕组阻值大，运转绕组阻值小。

正反转控制：图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的../内容白字文件夹(2)/.dzdlt./tags.php?/%B5%E7%D7%E8/值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。
