1 单项电机（双电容）正反转简易接线图
人们往往把单项电机的正反转接线搞的很复杂，其实电机在出厂前已经按相关标准做好了接线图。

分别是：Z2W2 U2 V2下层是：U1 V1 Z1W1 内部图线如下：
对应的倒顺开关图如下：
或盐池，那上面连小草也长不出来的。

人生的磨难是很多的，所以我们不可对于每一件轻微的伤害都过于敏感。

在生活磨难面前，精神上的坚强和无动于衷是我们抵抗罪恶和人生意外的最好武器。

2
简单的倒顺接线图如下：
或盐池，那上面连小草也长不出来的。

人生的磨难是很多的，所以我们不可对于每一件轻微的伤害都过于敏感。

在生活磨难面前，精神上的坚强和无动于衷是我们抵抗罪恶和人生意外的最好武器。

3
注：配接倒顺开关时，应该把原电机的“连接片”去除
或盐池，那上面连小草也长不出来的。

人生的磨难是很多的，所以我们不可对于每一件轻微的伤害都过于敏感。

在生活磨难面前，精神上的坚强和无动于衷是我们抵抗罪恶和人生意外的最好武器。

4
单项电机正反转接线图。

单相双值电容电机接线1.电源接在主绕组两端，副绕组串联电容组之后，与主绕组并联。

2.电容组与主绕组首端相接正转，电容组与主绕组尾端相接反转。

3.启动电容串接离心开关，然后和运转电容并联，组成电容组。

启动电容大，运行电容小。

主绕组阻值小，副绕组阻值大。

220V交流单相电机起动方式大概分一下几种：第一种，电容运转式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。

运转速率大致保持定值。

主要应用于电风扇,空调风扇电动机，洗衣机等电机。

图1 电容运转型接线电路第二种，电容启动式：电机静止时离心开关是接通的，给电后起动参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动完成任务，并被断开。

起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。

图2 电容起动型接线电路第三种，电容启动运转式（双值电容电机）：电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

而运行电容串接到起动绕组参与运行工作。

这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。

如图3图3 电容启动运转型接线电路（双值电容器）带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。

电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V。

启动绕组阻值大，运转绕组阻值小。

正反转控制：图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。

一般洗衣机用得到这种电机。

这种正反转控制方法简单，不用复杂的转换开关。

图4 开关控制正反转接线图1，图2，图3，图5 正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。

对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。

单相电机的倒顺开关接线及本理之阳早格格创做有很多电工对付单相电机的接线搞不浑.尔先对付单相电机的正反转本理道一下.单机电机内里有二组线圈，一组是运止线圈(主线圈)，一组是开用线圈(副线圈)，大多的电机的开用线圈本去不是只开用后便不必了，而是背去处事正在电路中的.开用线圈电阻比运止线圈电阻大些，量下便知了.开用的线圈串了电容器的.也便是串了电容器的开用线圈与运止线圈并联，再接到220V电压上，那便是电机的接法.当那个串了电容器的开用线圈与运止线圈并联时，并联的二对付接线头的头尾决断了正反转的.比起三相电效果的顺顺转统造，单相电效果要困罕见多，一是果为单相电效果有开用电容、运止电容、离心开关等辅帮拆置，结构搀纯；二是果为单相电效果运止绕组战开用绕组纷歧样，不克不迭互为代用，减少了接线的易度，弄错便大概废弃电效果.有接线盒的单相电效果内里接线图上图,是单电容单相电效果接线盒上的接线图，图上浑晰的反映了电效果主绕组、副绕组战电容的接线位子，您只需要按图接进电源线，用对接片对接Z2战U2，UI战VI，电效果顺转，用对接片对接Z2战U1，U2战VI，电效果顺转.单相电效果各个元件也佳鉴别，电容皆是拆正在表里，用肉眼便不妨瞅领会接线位子（如上图）开用电容接正在V2—Z1位子，运止电容接正在V1—Z1间，从内里引出的线也佳鉴别，接正在（如上图）UI—U2位子的是运止绕组，接正在Z1—Z2位子的是开用绕组、接正在V1—V2位子的是离心开关.用万用表也简单区别6根线，阻值最大的是开用绕组，阻值比较小的运止绕组，阻值为整的是离心开关.如果运止绕组战开用绕组阻值一般大，证明那二个绕组是真足相共的，不妨互为代用.单相电效果的绕组二端战电容二端不分极性，任性接皆不妨，但是开用绕组战运止绕组不克不迭接反，开用电容战运止电容不克不迭接反，可则简单烧开用绕组以下是自己为了消化吸支而绘的接线图，正在此献给广大电工伙伴，期视能给大家戴去一些帮闲.自己教识细浅，特修坐 QQ 群：79694587 以便大家相互教习.220V停单相电机倒顺开关正反转接线图第一种，分相起动式，如图1所示，系由辅帮起动绕组去辅帮开用，其起动转矩不大.运止速率大概脆持定值.主要应用于电风扇,空调风扇电效果，洗衣机等电机.第二种，电机停止时离心开关是接通的，给电后起动电容介进起动处事，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完毕任务，并被断开.起动绕组不介进运止处事，而电效果以运止绕组线圈继承动做，如图2.第三种，电机停止时离心开关是接通的，给电后起动电容介进起动处事，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完毕任务，并被断开.而运止电容串接到起动绕组介进运止处事.那种接法普遍用正在气氛压缩机，切割机，木工机床等背载大而不宁静的场合.如图3.838电子戴有离心开关的电机，如果电机不克不迭正在很短时间内开用乐成，那么绕组线圈将会很快废弃.电容值：单值电容电机，起动电容容量大，运止电容容量小，耐压普遍皆大于400V.正反转统造：图4是戴正反转开关的接线图，常常那种电机的起动绕组与运止绕组的电阻值是一般的，便是道电机的起动绕组与运止绕组是线径与线圈数真足普遍的.普遍洗衣机用得到那种电机.那种正反转统造要领简朴，不必搀纯的变换开关.图1，图2，图3，图5 正反转统造，只需将1-2线对付调或者3-4线对付调即可完毕顺转.对付于图1，图2，图3，的起动与运止绕组的推断，常常起动绕组比运止绕组曲流电阻大很多，用万用表可测出.普遍运止绕组曲流电阻为几欧姆，而起动绕组的曲流电阻为十几欧姆到几十欧姆.以去咱们会陆绝报告大家倒顺开关真物的接线图图1 电容运止型接线电路图2 电容起动型接线电路图3 电容开用运止型接线电路（单值电容器）图4 开关统造正反转接线图5 单值电容同步电效果倒顺接线图图6是本质的开关与电机对接图,那个倒顺开关如应用正在三相电效果不需所有改换，如干单相电机换背用则稍干改换，红色,兰色线接进电源,乌色线是起动绕组线圈引出线,红色线运止绕组线圈引出线,左里一根灰色线是后接进的跨接线，正反转倒换便是靠开关自戴的接叉连片去换背的，那种开关缺累之处便是开关关关后仍有一根线不关关，果此正在仄安上不一定包管.单相电机与六头倒顺开关正反转接线真物图2012-10-21 19:54 提问者：岗天佳懒|欣赏次数：336次如上图谁能把图1的开关战电机给尔标出接线去啊感激...另有逃加分啊 ..尔去帮他解问谦意回问2012-10-21 21:34供参照：逃问尔那个电机接线柱也不标明哪个是v1 u1 z1啊能给标一下吗？回问该当正在接线盒的盖内有标示的.再道用倒顺开关统造单电容单相电机正反转前几天，单位共事回去后，特天去报告尔，他购到的倒顺开关是安排各三个接线端的，本去不是之前道的安排各四个接线端，而尔给他绘的接线图是根据他道的格式，既然倒顺开关是安排各三个接线端子，接线要领肯定要变了，尔特天找了一个倒顺开关，与了倒顺开关中壳，创造内里间接有单相电机正反转接线图，而电机接线盒盖上也有正反转图，大概很多人瞅陌生，尔正在那里间接道一下怎么样接线，电机接线排上分别标有U1，V1，U2，Z2，把对接片拆掉不必，把那四个端子分别接出一根线到倒顺开关里，倒顺开关每个端子皆编有号，U1接到2，U2接到5，V1接到4，Z2接到6，1战3相对接火线，5接整线.那便是三对付触面的倒顺开关接`单相电机的要领.。

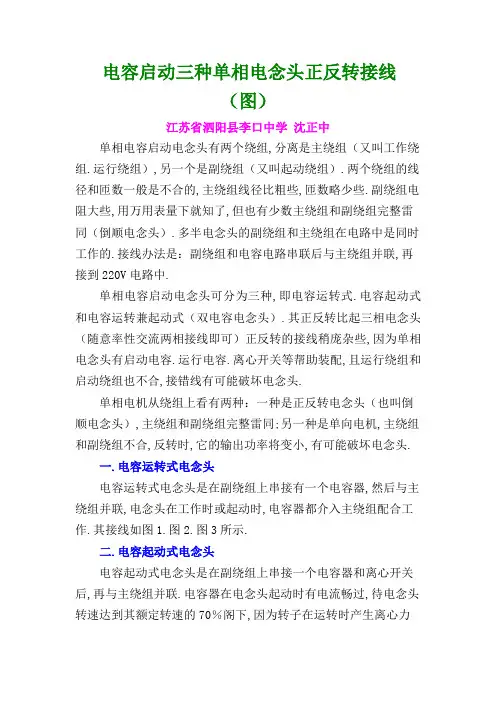

电容启动三种单相电念头正反转接线（图）江苏省泗阳县李口中学沈正中单相电容启动电念头有两个绕组,分离是主绕组（又叫工作绕组.运行绕组）,另一个是副绕组（又叫起动绕组）.两个绕组的线径和匝数一般是不合的,主绕组线径比粗些,匝数略少些.副绕组电阻大些,用万用表量下就知了,但也有少数主绕组和副绕组完整雷同（倒顺电念头）.多半电念头的副绕组和主绕组在电路中是同时工作的.接线办法是：副绕组和电容电路串联后与主绕组并联,再接到220V电路中.单相电容启动电念头可分为三种,即电容运转式.电容起动式和电容运转兼起动式（双电容电念头）.其正反转比起三相电念头（随意率性交流两相接线即可）正反转的接线稍庞杂些,因为单相电念头有启动电容.运行电容.离心开关等帮助装配,且运行绕组和启动绕组也不合,接错线有可能破坏电念头.单相电机从绕组上看有两种：一种是正反转电念头（也叫倒顺电念头）,主绕组和副绕组完整雷同;另一种是单向电机,主绕组和副绕组不合,反转时,它的输出功率将变小,有可能破坏电念头.一.电容运转式电念头电容运转式电念头是在副绕组上串接有一个电容器,然后与主绕组并联,电念头在工作时或起动时,电容器都介入主绕组配合工作.其接线如图1.图2.图3所示.二.电容起动式电念头电容起动式电念头是在副绕组上串接一个电容器和离心开关后,再与主绕组并联.电容器在电念头起动时有电流畅过,待电念头转速达到其额定转速的70％阁下,因为转子在运转时产生离心力感化,把离心开关断开,割断了经由过程电容器的电源,单独由主绕组工作.其接线如图4.图5.图6所示.三.电容运转兼起动式电念头电容运转兼起动式电念头是采取双电容衔接情势,多用在功率1 KW以上的单相电念头中.个中的起动电容C2容量比运转电容C1容量大一些,接线时不得接错.其接线如图7.图8.图9.图10所示.。

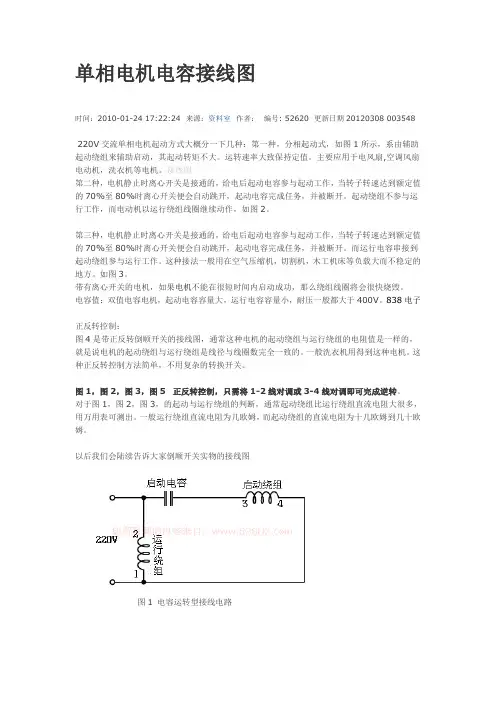

单相电机电容接线图时间：2010-01-24 17:22:24 来源：资料室作者：编号: 52620 更新日期20120308 003548220V交流单相电机起动方式大概分一下几种：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。

运转速率大致保持定值。

主要应用于电风扇,空调风扇电动机，洗衣机等电机。

接线图第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。

第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

而运行电容串接到起动绕组参与运行工作。

这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。

如图3。

838电子带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。

电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V。

838电子正反转控制：图4是带正反转倒顺开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。

一般洗衣机用得到这种电机。

这种正反转控制方法简单，不用复杂的转换开关。

图1，图2，图3，图5 正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。

对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。

一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。

以后我们会陆续告诉大家倒顺开关实物的接线图图1 电容运转型接线电路图2 电容起动型接线电路图3 电容启动运转型接线电路（双值电容器）图4 开关控制正反转接线图5 双值电容异步电动机倒顺接线图图6是实际的开关与电机连接图,这个倒顺开关如应用在三相电动机不需任何改动，如做单相电机换向用则稍做改动，红色,兰色线接入电源,黑色线是起动绕组线圈引出线,白色线运行绕组线圈引出线,左面一根灰色线是后接入的跨接线，正反转倒换就是靠开关自带的交叉连片来换向的，这种开关不足之处就是开关关闭后仍有一根线没有关闭，因此在安全上没有一定保障。

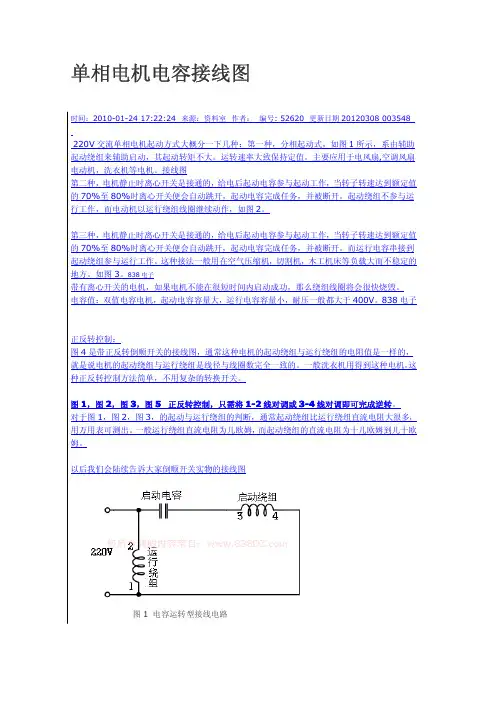

单相电机电容接线图时间：2010-01-2417:22:24来源：资料室作者：编号:52620更新日期20120308003548220V交流单相电机起动方式大概分一下几种：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。

运转速率大致保持定值。

主要应用于电风扇,空调风扇电动机，洗衣机等电机。

接线图第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。

第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

而运行电容串接到起动绕组参与运行工作。

这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。

如图3。

838电子带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。

电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V。

838电子正反转控制：图4是带正反转倒顺开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。

一般洗衣机用得到这种电机。

这种正反转控制方法简单，不用复杂的转换开关。

图1，图2，图3，图5正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。

对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。

一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。

以后我们会陆续告诉大家倒顺开关实物的接线图图1电容运转型接线电路图2电容起动型接线电路图3电容启动运转型接线电路（双值电容器）图4开关控制正反转接线图5双值电容异步电动机倒顺接线图图6是实际的开关与电机连接图,这个倒顺开关如应用在三相电动机不需任何改动，如做单相电机换向用则稍做改动，红色,兰色线接入电源,黑色线是起动绕组线圈引出线,白色线运行绕组线圈引出线,左面一根灰色线是后接入的跨接线，正反转倒换就是靠开关自带的交叉连片来换向的，这种开关不足之处就是开关关闭后仍有一根线没有关闭，因此在安全上没有一定保障。

单相双值电容电机接线1.电源接在主绕组两端，副绕组串联电容组之后，与主绕组并联。

2.电容组与主绕组首端相接正转，电容组与主绕组尾端相接反转。

3.启动电容串接离心开关，然后和运转电容并联，组成电容组。

启动电容大，运行电容小。

主绕组阻值小，副绕组阻值大。

220V交流单相电机起动方式大概分一下几种：第一种，电容运转式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。

运转速率大致保持定值。

主要应用于电风扇,空调风扇电动机，洗衣机等电机。

图1 电容运转型接线电路第二种，电容启动式：电机静止时离心开关是接通的，给电后起动../内容白字文件夹(2)/.dzdlt./tags.php?/%B5%E7%C8%DD/参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动../内容白字文件夹(2)/.dzdlt./tags.php?/%B5%E7%C8%DD/完成任务，并被断开。

起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。

图2 电容起动型接线电路第三种，电容启动运转式（双值电容电机）：电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

而运行电容串接到起动绕组参与运行工作。

这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。

如图3图3 电容启动运转型接线电路（双值电容器）带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。

电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V。

启动绕组阻值大，运转绕组阻值小。

正反转控制：图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的../内容白字文件夹(2)/.dzdlt./tags.php?/%B5%E7%D7%E8/值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。

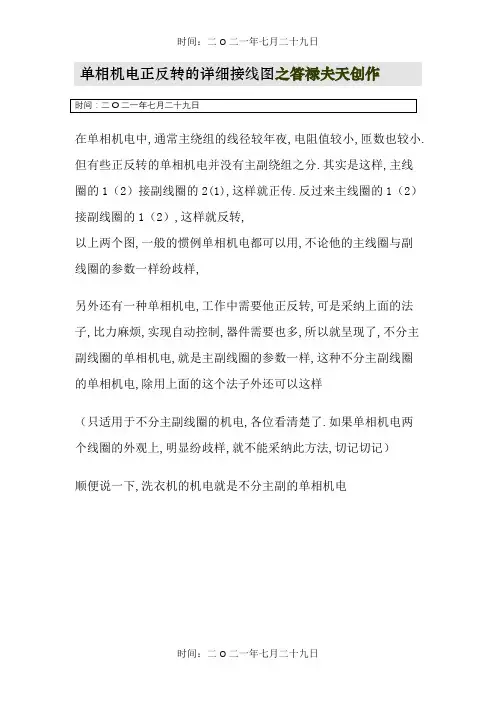

单相机电正反转的详细接线图之答禄夫天创作在单相机电中,通常主绕组的线径较年夜,电阻值较小,匝数也较小.但有些正反转的单相机电并没有主副绕组之分.其实是这样,主线圈的1（2）接副线圈的2(1),这样就正传.反过来主线圈的1（2）接副线圈的1（2）,这样就反转,以上两个图,一般的惯例单相机电都可以用,不论他的主线圈与副线圈的参数一样纷歧样,另外还有一种单相机电,工作中需要他正反转,可是采纳上面的法子,比力麻烦,实现自动控制,器件需要也多,所以就呈现了,不分主副线圈的单相机电,就是主副线圈的参数一样,这种不分主副线圈的单相机电,除用上面的这个法子外还可以这样（只适用于不分主副线圈的机电,各位看清楚了.如果单相机电两个线圈的外观上,明显纷歧样,就不能采纳此方法,切记切记）顺便说一下,洗衣机的机电就是不分主副的单相机电第一个图和第二个是一样的,第二个比力清楚一点,第二个图还可以变形为这样,这样也可以实现反转单相机电的画法还有一种倒顺开关控制的单相机电正反转落地扇机电接线图来个用接触器控制的,单相机电正反转,在KM1的下方红线和粉线互换,或者蓝线和黄线互换,机电就可以反转了KM1和KM2的二次线路就用三相机电的普通正反转互锁电路就行了单相电容机电接法单相电念头有三个抽头,首先用万用表电阻挡丈量三个线头之间的电阻值,电阻最年夜的两个线头之间并联电容,另一个线头（公共端）接电源的一端.然后用万用表的电阻挡丈量公共端与接电容两真个线头之间的电阻,阻值稍年夜的一端接电源的另一端,绝对一次性接正转,若要想改变方向,将接电容一真个电源线改接为另一端即可.三个出线的单相机电主绕组、副绕组容易判断：1、先两两测出三条线的阻值,记住最年夜值的两条线及其阻值,第三条线就是主、副的连接点；2、分别测出接点与两真个阻值（这两个阻值之和必需即是上述的最年夜值）.其中阻值较小的是主绕组,阻值较年夜的是副绕组.一般对单相电容启动交流机电,与电容串连的那个绕组接头就是副绕组.设副绕组电阻为R1,主绕组电阻为R2,则 R1>R2.（主绕组功率年夜,电阻小）用万用表丈量比力三个端子中每次两个端子之间的电阻值,先寻找火线通过电容连接的副绕组接头端子：其和另外两个端子之间电阻有最年夜值（R1串连R2）,和第二年夜值R1）剩下二个端子中找到有最小阻值R2和第二小阻值R1的那个即为接零线的端子,也就是主绕组和副绕组的公共端子单相机电为什么有三根线启动电容和机电怎么接线?如果机电自己没有接线图示,只能用万能表了,用电阻档丈量出三组电阻数,最年夜的一组的两个端子为启动和工作绕组的串连,中间年夜小的一组为工作绕组的两个端子,较小的一组为启动绕组的两面个端子,把工作绕组和220VAC并联,启动绕组和电容串连后和电源并联.。

关于单相电机正反转的详细接线图讲解看到部分吧友对这个感兴趣，所以花了点时间做了几个图，给大家分享，如果有兄弟感觉不错，就麻烦出手顶一下，以便让其他兄弟有机会看到。

其实是这样，主线圈的1（2）接副线圈的2(1),这样就正传，反过来主线圈的1（2）接副线圈的1（2），这样就反转，以上两个图，一般的常规单相电机都可以用，不论他的主线圈与副线圈的参数一样不一样，另外还有一种单相电机，工作中需要他正反转，但是采用上面的办法，比较麻烦，实现自动控制，器件需要也多，所以就出现了，不分主副线圈的单相电机，就是主副线圈的参数一样，这种不分主副线圈的单相电机，除了用上面的这个办法外还可以这样顺便说一下，洗衣机的电机就是不分主副的单相电机第二个图还可以变形为这样，这样也可以实现反转单相电机的画法还有一种哦，再补充一点，5楼的图只适用于不分主副线圈的电机，各位看清楚了。

如果单相电机两个线圈的外观上，明显不一样，就不能采用5楼的方法，切记切记倒顺开关控制的单相电机正反转落地扇电机接线图图做的很漂亮，人也很热心．我没修过电机，我想知道１４楼的图上那个调速线圈在下线的时候是怎么做的．是独立于主副绕组的另一组线圈单独下到线槽里，还是和主绕组或副绕组绕在一起的线圈抽的头．是和主绕组或副绕组绕在一起的线圈抽的头这个太专业了，我。

不过我可以和你说点别的，吊扇你拆过吗？他的主副线圈在定子上是按同心园排的，我想说的是。

我在搞维修时，如果发现主线圈其中的冒一个烧了，我就直接跨接，不管这个线圈是顺时针绕的，还是逆时针绕的，主线圈我直接跨接过两个线圈，副线圈也可以适当摘除，电扇还可照常运转，只不过会稍微发热，再多了就没试过了，这样做磁场肯定不均匀了，这个是经过长时间运行验证的，没问题，（当年就靠这个吃饭的，哈哈哈，莫笑，莫拍砖）再说一个，单相电机的磁场本身就不均匀，他不同于三相电机的磁场，三相电机的磁场是一个正旋园，理想的情况（排除损耗、涡流）转子在360度的空间上，得到的力是相同的，而单相电机的磁场是一个类似椭圆的磁场，如果除去启动线圈光说主线圈形成的磁场，在空间上是水平方向的，在90度的地方是有死点的，因为电流交变要过零点的所以单相电机要靠那个电容把电流移相，然后再加给启动线圈，启动线圈产生的磁场也是在空间上是水平方向的，只不过经过电容移相，这个水平方向的力和主线圈产生的力，有一个夹角，（如果理想这个夹角是90度，因为主线圈的刚好在90度的位置是0，电流过零点造成的）这两个力就形成了一个椭圆的旋转磁场，单相电机就有启动力了，电机启动以后，可以去掉启动线圈，因为转子靠惯性可以克服那个死点，综合以上结论，我个人估计，你所说的磁场不均匀的问题，应该可以忽略不记吧打个比方，副绕组是４把线圈，调速绕组有８０匝．那这个调速绕组是平均分配到副绕组每把２０匝呢，还是都在主绕组４把线圈上的一把上．是在一个线圈上，你可以这样理解，主线圈有四个，拿出头上其中的一个，把这个分成从中间抽出抽头来再串在主线圈与副线圈的中间，就是这个图，我修了很多落地电风扇，感觉他们的线圈是不分主副的，如果电源你接红的，造成的结果是主线圈少了，副线圈多了，你接绿的，主线圈多了，副线圈少了，这是我的感觉，这个道理，就类似三相电机，的延边星三角启动一样谢谢夜雨蓝山，我想知道中间调速部分绕组是嵌在哪个槽内的．象上面的图上那个样子画出来．调速绕组是怎么分配的．我理解你的意思是不是没有单独的调速绕组，通过改变主副绕组的中间点来调速的，那样能否在上面的图上表示出来，呵呵我在上面的图上能看懂，它比较接近实物．来个用接触器控制的，单相电机正反转，在KM1的下方红线和粉线互换，或者蓝线和黄线互换，电机就可以反转了KM1和KM2的二次线路就用三相电机的普通正反转互锁电路就行了用灯泡和指针万用表判断三相电机线圈的同名端，也就是首位端首先用万用表量出三个线圈的首位，也就是两端，2把任意两组随意串联（好好理解）3把剩下一组的两根线接指针万用表电压档，（因为指针的内阻小，)4把220v的单相电串一个灯泡（100w左右）后,接你随意串联的那两组线圈的两端，（控制这个电流不要大于电机额定电流的10%）看万用表，指针若果有指示，且在110V左右，那么你串联的那两个线圈的相位关系就是首尾相连如果万用表没有指示，就把那两个串在一起的两个线圈，随便一个线圈的两端，互换一下，再重复3、4步骤如果万用表有了电压指示那么现在红线圈和黄线圈的连接关系是首尾相连，这两个线圈判断完了，做好标记，然后用这两个线圈的其中一个再与蓝线圈串联，用同样的办法把蓝线圈判断一下，就可以了我把这个图画了一下，有个地方不清楚，问一下，电子老兄，是红线速度高啊，还是黄的速度高？红是高档．对电机我有很多不明白的地方，比如４２楼的图上，调速的原理，重点是调速绕组的电流走向，高档和低档时电流是相反的．而且是在同一槽内．旋转磁场的原理．再想请教夜雨蓝山，因电源频率并没有改变，同步转速应不变，那调速线圈的调速原理是什么呢．这是一般电机的线圈端头跨接方法，还有一种接法，是这样这种方法也行，但是由一个缺点，就是，相同磁极之间的跨线要经过，不同磁极的端头，由于耐压问题，容易击穿绝缘上面的图是高速档如果变一下型，中速档就成了这样主线圈里串接了粉红线圈，就相当于多了一对磁极，（我的理解是这样的）对于启动线圈来说，有没有，多少都无所喂，甚至再电机启动后，连电容一起摘除（不过启动力矩有影响）这是最慢的档位，接线是这样的，我想这一对黄线圈，串在主线圈里没有增加磁极，电机转速慢了，我认为他的作用是电抗器的作用，使加在主线圈的电压降低，或者说包括那一对粉红线圈也是起一个降压的作用，应该不会有其他的理由了顺便说一下，在印象里好像记得从哪本书里提到过，说是调速线圈其实就是一个电抗器，只是把它做在电机里了，借用定子的硅钢片其结果就像把吊扇的电感调速器，装在吊扇定子里一样，不过，年数太久了，记不清了我的判断倾向于最后一种解释，换句话说，14楼的那个图，把那个调速线圈，看成一个可调电阻，就容易理解了，明确一下，47楼的第二副图，应该是一个2极电机的接法，（不确定请专业人士确认一下）而第一幅是一个4极电机的接法，（这幅图可以肯定）电子兄，给指正一下哦，我对单相电机的掌握就只有这么多了，对于调速的问题，一个观点是，从高档调到中档，就相当于4极电机变成6极电机，转速肯定会慢，另一个观点是，那紫色的一对线圈是起电抗器的作用，给那四个主线圈降压，现在还是下不了结论，谈谈你的观点如何？纠正56接Y形接法，我把U1V1W1短接，剩下3端接380V电源电机能转。

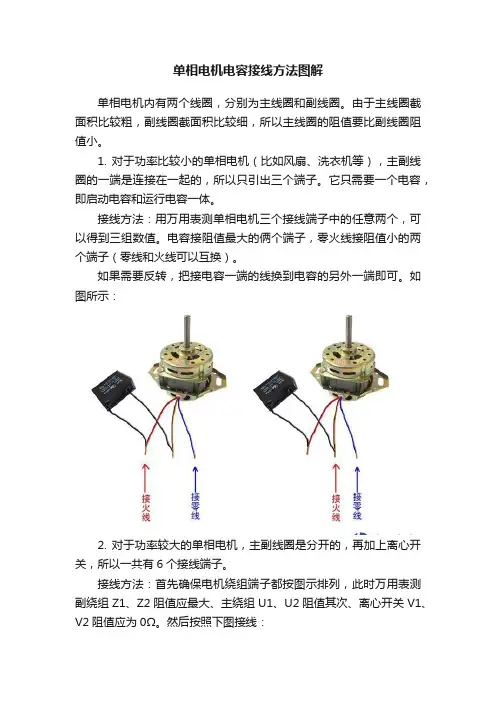

单相电机电容接线方法图解
单相电机内有两个线圈，分别为主线圈和副线圈。

由于主线圈截面积比较粗，副线圈截面积比较细，所以主线圈的阻值要比副线圈阻值小。

1. 对于功率比较小的单相电机（比如风扇、洗衣机等），主副线圈的一端是连接在一起的，所以只引出三个端子。

它只需要一个电容，即启动电容和运行电容一体。

接线方法：用万用表测单相电机三个接线端子中的任意两个，可以得到三组数值。

电容接阻值最大的俩个端子，零火线接阻值小的两个端子（零线和火线可以互换）。

如果需要反转，把接电容一端的线换到电容的另外一端即可。

如图所示：
2. 对于功率较大的单相电机，主副线圈是分开的，再加上离心开关，所以一共有6个接线端子。

接线方法：首先确保电机绕组端子都按图示排列，此时万用表测副绕组Z1、Z2阻值应最大、主绕组U1、U2阻值其次、离心开关V1、V2阻值应为0Ω。

然后按照下图接线：
上图中，U1、U2为主绕组，Z1、Z2为副绕组，V1、V2为离心开关。

如果想要电机反转，把连接端子U1、Z2该为U1、V1，连接端子V1、U2该为Z2、U2即可。

看到部分吧友对这个感兴趣，所以花了点时间做了几个图，给大家分享，如果有兄弟感觉不错，就麻烦出手顶一下，以便让其他兄弟有机会看到。

其实是这样，主线圈的1（2）接副线圈的2(1),这样就正传，反过来主线圈的1（2）接副线圈的1（2），这样就反转，以上两个图，一般的常规单相电机都可以用，不论他的主线圈与副线圈的参数一样不一样，另外还有一种单相电机，工作中需要他正反转，但是采用上面的办法，比较麻烦，实现自动控制，器件需要也多，所以就出现了，不分主副线圈的单相电机，就是主副线圈的参数一样，这种不分主副线圈的单相电机，除了用上面的这个办法外还可以这样顺便说一下，洗衣机的电机就是不分主副的单相电机第二个图还可以变形为这样，这样也可以实现反转单相电机的画法还有一种哦，再补充一点，5楼的图只适用于不分主副线圈的电机，各位看清楚了。

如果单相电机两个线圈的外观上，明显不一样，就不能采用5楼的方法，切记切记倒顺开关控制的单相电机正反转落地扇电机接线图图做的很漂亮，人也很热心．我没修过电机，我想知道１４楼的图上那个调速线圈在下线的时候是怎么做的．是独立于主副绕组的另一组线圈单独下到线槽里，还是和主绕组或副绕组绕在一起的线圈抽的头．是和主绕组或副绕组绕在一起的线圈抽的头这个太专业了，我。

不过我可以和你说点别的，吊扇你拆过吗？他的主副线圈在定子上是按同心园排的，我想说的是。

我在搞维修时，如果发现主线圈其中的冒一个烧了，我就直接跨接，不管这个线圈是顺时针绕的，还是逆时针绕的，主线圈我直接跨接过两个线圈，副线圈也可以适当摘除，电扇还可照常运转，只不过会稍微发热，再多了就没试过了，这样做磁场肯定不均匀了，这个是经过长时间运行验证的，没问题，（当年就靠这个吃饭的，哈哈哈，莫笑，莫拍砖）再说一个，单相电机的磁场本身就不均匀，他不同于三相电机的磁场，三相电机的磁场是一个正旋园，理想的情况（排除损耗、涡流）转子在360度的空间上，得到的力是相同的，而单相电机的磁场是一个类似椭圆的磁场，如果除去启动线圈光说主线圈形成的磁场，在空间上是水平方向的，在90度的地方是有死点的，因为电流交变要过零点的所以单相电机要靠那个电容把电流移相，然后再加给启动线圈，启动线圈产生的磁场也是在空间上是水平方向的，只不过经过电容移相，这个水平方向的力和主线圈产生的力，有一个夹角，（如果理想这个夹角是90度，因为主线圈的刚好在90度的位置是0，电流过零点造成的）这两个力就形成了一个椭圆的旋转磁场，单相电机就有启动力了，电机启动以后，可以去掉启动线圈，因为转子靠惯性可以克服那个死点，综合以上结论，我个人估计，你所说的磁场不均匀的问题，应该可以忽略不记吧打个比方，副绕组是４把线圈，调速绕组有８０匝．那这个调速绕组是平均分配到副绕组每把２０匝呢，还是都在主绕组４把线圈上的一把上．是在一个线圈上，你可以这样理解，主线圈有四个，拿出头上其中的一个，把这个分成从中间抽出抽头来再串在主线圈与副线圈的中间，就是这个图，我修了很多落地电风扇，感觉他们的线圈是不分主副的，如果电源你接红的，造成的结果是主线圈少了，副线圈多了，你接绿的，主线圈多了，副线圈少了，这是我的感觉，这个道理，就类似三相电机，的延边星三角启动一样谢谢夜雨蓝山，我想知道中间调速部分绕组是嵌在哪个槽内的．象上面的图上那个样子画出来．调速绕组是怎么分配的．我理解你的意思是不是没有单独的调速绕组，通过改变主副绕组的中间点来调速的，那样能否在上面的图上表示出来，呵呵我在上面的图上能看懂，它比较接近实物．来个用接触器控制的，单相电机正反转，在KM1的下方红线和粉线互换，或者蓝线和黄线互换，电机就可以反转了KM1和KM2的二次线路就用三相电机的普通正反转互锁电路就行了用灯泡和指针万用表判断三相电机线圈的同名端，也就是首位端首先用万用表量出三个线圈的首位，也就是两端，2把任意两组随意串联（好好理解）3把剩下一组的两根线接指针万用表电压档，（因为指针的内阻小，)4把220v的单相电串一个灯泡（100w左右）后,接你随意串联的那两组线圈的两端，（控制这个电流不要大于电机额定电流的10%）看万用表，指针若果有指示，且在110V左右，那么你串联的那两个线圈的相位关系就是首尾相连如果万用表没有指示，就把那两个串在一起的两个线圈，随便一个线圈的两端，互换一下，再重复3、4步骤如果万用表有了电压指示那么现在红线圈和黄线圈的连接关系是首尾相连，这两个线圈判断完了，做好标记，然后用这两个线圈的其中一个再与蓝线圈串联，用同样的办法把蓝线圈判断一下，就可以了我把这个图画了一下，有个地方不清楚，问一下，电子老兄，是红线速度高啊，还是黄的速度高？红是高档．对电机我有很多不明白的地方，比如４２楼的图上，调速的原理，重点是调速绕组的电流走向，高档和低档时电流是相反的．而且是在同一槽内．旋转磁场的原理．再想请教夜雨蓝山，因电源频率并没有改变，同步转速应不变，那调速线圈的调速原理是什么呢．这是一般电机的线圈端头跨接方法，还有一种接法，是这样这种方法也行，但是由一个缺点，就是，相同磁极之间的跨线要经过，不同磁极的端头，由于耐压问题，容易击穿绝缘上面的图是高速档如果变一下型，中速档就成了这样主线圈里串接了粉红线圈，就相当于多了一对磁极，（我的理解是这样的）对于启动线圈来说，有没有，多少都无所喂，甚至再电机启动后，连电容一起摘除（不过启动力矩有影响）这是最慢的档位，接线是这样的，我想这一对黄线圈，串在主线圈里没有增加磁极，电机转速慢了，我认为他的作用是电抗器的作用，使加在主线圈的电压降低，或者说包括那一对粉红线圈也是起一个降压的作用，应该不会有其他的理由了顺便说一下，在印象里好像记得从哪本书里提到过，说是调速线圈其实就是一个电抗器，只是把它做在电机里了，借用定子的硅钢片其结果就像把吊扇的电感调速器，装在吊扇定子里一样，不过，年数太久了，记不清了我的判断倾向于最后一种解释，换句话说，14楼的那个图，把那个调速线圈，看成一个可调电阻，就容易理解了，明确一下，47楼的第二副图，应该是一个2极电机的接法，（不确定请专业人士确认一下）而第一幅是一个4极电机的接法，（这幅图可以肯定）电子兄，给指正一下哦，我对单相电机的掌握就只有这么多了，对于调速的问题，一个观点是，从高档调到中档，就相当于4极电机变成6极电机，转速肯定会慢，另一个观点是，那紫色的一对线圈是起电抗器的作用，给那四个主线圈降压，现在还是下不了结论，谈谈你的观点如何？纠正56接Y形接法，我把U1V1W1短接，剩下3端接380V电源电机能转。

单相电机电容接线图时间：2010-01-24 17:22:24 来源：资料室作者：编号: 52620 更新日期20120308 003548220V交流单相电机起动方式大概分一下几种：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。

运转速率大致保持定值。

主要应用于电风扇,空调风扇电动机，洗衣机等电机。

接线图第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。

第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

而运行电容串接到起动绕组参与运行工作。

这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。

如图3。

838电子带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。

电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V。

838电子正反转控制：图4是带正反转倒顺开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。

一般洗衣机用得到这种电机。

这种正反转控制方法简单，不用复杂的转换开关。

图1，图2，图3，图5 正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。

对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。

一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。

以后我们会陆续告诉大家倒顺开关实物的接线图图1 电容运转型接线电路图2 电容起动型接线电路图3 电容启动运转型接线电路（双值电容器）图4 开关控制正反转接线图5 双值电容异步电动机倒顺接线图图6是实际的开关与电机连接图,这个倒顺开关如应用在三相电动机不需任何改动，如做单相电机换向用则稍做改动，红色,兰色线接入电源,黑色线是起动绕组线圈引出线,白色线运行绕组线圈引出线,左面一根灰色线是后接入的跨接线，正反转倒换就是靠开关自带的交叉连片来换向的，这种开关不足之处就是开关关闭后仍有一根线没有关闭，因此在安全上没有一定保障。

220V交流单相电机启动方式和接线图220v交流单相电机起动方式第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大，运转速率大致保持定值，主要应用于电风扇、空调风扇、洗衣机等电机。

第二种，如图2所示，电机静止时离心开关是接通的，给电后起动参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务并被断开。

起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作。

第三种，如图3，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开，而运行电容串接到起动绕组参与运行工作，这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。

需要注意的是带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。

关于电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般大于400v。

图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组的线径与线圈数完全一致的，这种正反转控制方法简单，不用复杂的转换开关，一般用于洗衣机。

对于图1，图2，图3的正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。

对于图1，图2，图3的起动与运行绕组的区分可通过测量进行判断，通常起动绕组比运行绕组直流电阻大很多，一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。

图1 电容运转型接线电路图2 电容起动型接线电路图3 电容启动运转型接线电路（双值）图4 开关控制正反转路线图5 交流220V电动机接线图。
