墩柱模板计算书-midas civil

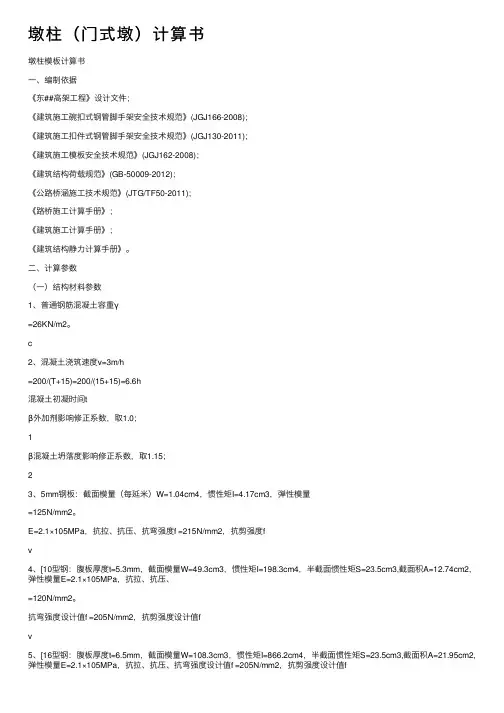

墩柱（门式墩）计算书墩柱模板计算书⼀、编制依据《东##⾼架⼯程》设计⽂件；《建筑施⼯碗扣式钢管脚⼿架安全技术规范》(JGJ166-2008)；《建筑施⼯扣件式钢管脚⼿架安全技术规范》(JGJ130-2011)；《建筑施⼯模板安全技术规范》(JGJ162-2008)；《建筑结构荷载规范》(GB-50009-2012)；《公路桥涵施⼯技术规范》(JTG/TF50-2011)；《路桥施⼯计算⼿册》；《建筑施⼯计算⼿册》；《建筑结构静⼒计算⼿册》。

⼆、计算参数（⼀）结构材料参数1、普通钢筋混凝⼟容重γ=26KN/m2。

c2、混凝⼟浇筑速度v=3m/h=200/(T+15)=200/(15+15)=6.6h混凝⼟初凝时间tβ外加剂影响修正系数，取1.0；1β混凝⼟坍落度影响修正系数，取1.15；23、5mm钢板：截⾯模量（每延⽶）W=1.04cm4，惯性矩I=4.17cm3，弹性模量=125N/mm2。

E=2.1×105MPa，抗拉、抗压、抗弯强度f =215N/mm2，抗剪强度fv4、[10型钢：腹板厚度t=5.3mm，截⾯模量W=49.3cm3，惯性矩I=198.3cm4，半截⾯惯性矩S=23.5cm3,截⾯积A=12.74cm2,弹性模量E=2.1×105MPa，抗拉、抗压、=120N/mm2。

抗弯强度设计值f =205N/mm2，抗剪强度设计值fv5、[16型钢：腹板厚度t=6.5mm，截⾯模量W=108.3cm3，惯性矩I=866.2cm4，半截⾯惯性矩S=23.5cm3,截⾯积A=21.95cm2,弹性模量E=2.1×105MPa，抗拉、抗压、抗弯强度设计值f =205N/mm2，抗剪强度设计值f=120N/mm2。

v6、[20型钢：腹板厚度t=7mm，截⾯模量W=178.0cm3，惯性矩I=1780.4cm4，半截⾯惯性矩S=104.7cm3,截⾯积A=28.83cm2,弹性模量E=2.1×105MPa，抗拉、抗压、抗弯强度设计值f =205N/mm2，抗剪强度设计值f=120N/mm2。

墩柱模板计算书（原创版）目录一、前言1.编写目的2.工程背景3.墩柱模板计算书的作用二、墩柱模板的概述1.墩柱模板的定义2.墩柱模板的分类3.墩柱模板的结构组成三、墩柱模板的设计原则1.安全性2.经济性3.实用性四、墩柱模板的计算方法1.模板的尺寸计算2.模板的强度计算3.模板的稳定性计算五、墩柱模板的施工要点1.模板的选材2.模板的搭建3.模板的拆除六、墩柱模板的检查与维护1.模板的检查2.模板的维护七、结论1.墩柱模板计算书的重要性2.对工程的影响正文一、前言1.编写目的墩柱模板计算书是为了确保墩柱模板工程的安全、经济、实用而编写的，它包含了墩柱模板的设计原则、计算方法、施工要点和检查维护等内容，是墩柱模板工程的重要参考文件。

2.工程背景随着我国基础设施建设的快速发展，墩柱模板工程在桥梁、隧道、涵洞等工程中得到了广泛应用。

墩柱模板的质量直接影响到工程的安全和质量。

3.墩柱模板计算书的作用墩柱模板计算书是墩柱模板工程的设计、施工、检查和维护的重要依据，对于保证工程质量和安全具有重要作用。

二、墩柱模板的概述1.墩柱模板的定义墩柱模板是桥梁、隧道、涵洞等工程中用于墩柱施工的一种临时性支撑结构。

2.墩柱模板的分类墩柱模板根据材质、结构形式、用途等不同，可以分为多种类型。

3.墩柱模板的结构组成墩柱模板一般由模板主体、支撑系统、连接件等组成。

三、墩柱模板的设计原则1.安全性墩柱模板的设计应保证其使用过程中的安全性，避免发生坍塌等安全事故。

2.经济性墩柱模板的设计应考虑经济性，降低工程成本。

3.实用性墩柱模板的设计应考虑实用性，方便施工，提高工程效率。

四、墩柱模板的计算方法1.模板的尺寸计算模板的尺寸应根据墩柱的尺寸和施工工艺进行计算。

2.模板的强度计算模板的强度应根据工程荷载、材料性能等因素进行计算。

3.模板的稳定性计算模板的稳定性应根据模板的结构形式、尺寸、荷载等因素进行计算。

五、墩柱模板的施工要点1.模板的选材模板的选材应考虑材质的强度、刚度、耐久性等因素。

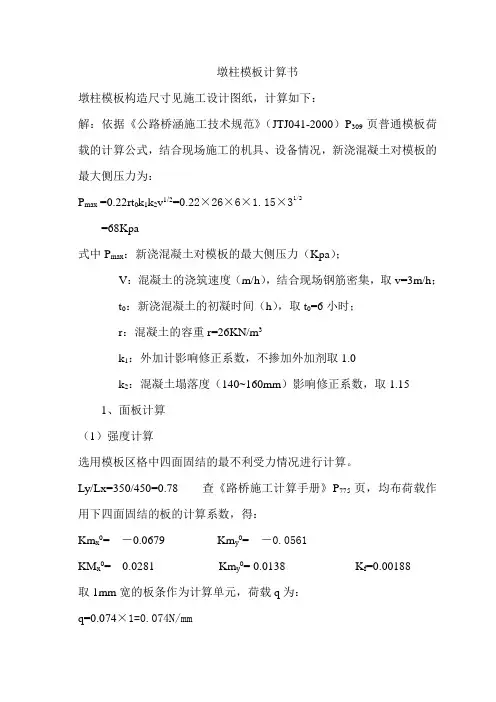

墩柱模板计算书墩柱模板构造尺寸见施工设计图纸，计算如下：解：依据《公路桥涵施工技术规范》（JTJ041-2000）P309页普通模板荷载的计算公式，结合现场施工的机具、设备情况，新浇混凝土对模板的最大侧压力为：P max =0.22rt0k1k2v1/2=0.22×26×6×1.15×31/2=68Kpa式中P max：新浇混凝土对模板的最大侧压力（Kpa）；V：混凝土的浇筑速度（m/h），结合现场钢筋密集，取v=3m/h；t0：新浇混凝土的初凝时间（h），取t0=6小时；r：混凝土的容重r=26KN/m3k1：外加计影响修正系数，不掺加外加剂取1.0k2：混凝土塌落度（140~160mm）影响修正系数，取1.151、面板计算（1）强度计算选用模板区格中四面固结的最不利受力情况进行计算。

Ly/Lx=350/450=0.78 查《路桥施工计算手册》P775页，均布荷载作用下四面固结的板的计算系数，得：Km x0= －0.0679 Km y0= －0.0561KM x0= 0.0281 Km y0= 0.0138 K f=0.00188取1mm宽的板条作为计算单元，荷载q为：q=0.074×1=0.074N/mm支点处的弯矩为：M x0= Km x0×q×L x2= －0.0679×0.074×4502=－1017N·mmM y0= Km x0×q×L y2= －0.0561×0.074×3502=－509N·mm面板的截面系数：W=1/6×bh2=1/6×1×62=6mm3应力为：σmax=M max/W=1017/6=170Mpa<[σ]=215Mpa可满足施工要求。

跨中弯矩：M x= KM x×q×L x2= 0.0281×0.074×4502=421N·mm M y= KM y×q×L y2= 0.0138×0.074×3502=125N·mm 钢板的泊松比ζ=0.3 故需换算为：M x（ζ）= M x+ζM y=421+0.3×125=459N·mmM y（ζ）= M y+ζM x=125+0.3×421=251N·mm应力为：σmax=M max/W=459/6=76.5Mpa<[σ]=215Mpa可满足施工要求。

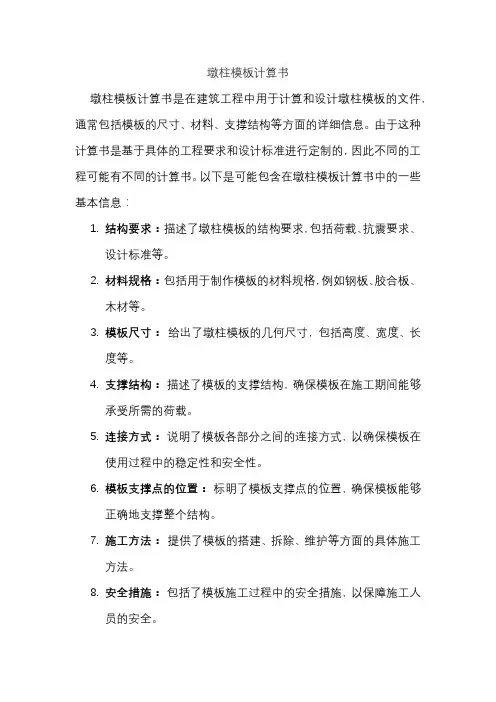

墩柱模板计算书
墩柱模板计算书是在建筑工程中用于计算和设计墩柱模板的文件，通常包括模板的尺寸、材料、支撑结构等方面的详细信息。

由于这种计算书是基于具体的工程要求和设计标准进行定制的，因此不同的工程可能有不同的计算书。

以下是可能包含在墩柱模板计算书中的一些基本信息：
1.结构要求：描述了墩柱模板的结构要求，包括荷载、抗震要求、
设计标准等。

2.材料规格：包括用于制作模板的材料规格，例如钢板、胶合板、
木材等。

3.模板尺寸：给出了墩柱模板的几何尺寸，包括高度、宽度、长
度等。

4.支撑结构：描述了模板的支撑结构，确保模板在施工期间能够
承受所需的荷载。

5.连接方式：说明了模板各部分之间的连接方式，以确保模板在
使用过程中的稳定性和安全性。

6.模板支撑点的位置：标明了模板支撑点的位置，确保模板能够
正确地支撑整个结构。

7.施工方法：提供了模板的搭建、拆除、维护等方面的具体施工
方法。

8.安全措施：包括了模板施工过程中的安全措施，以保障施工人
员的安全。

请注意，这些只是可能包含在墩柱模板计算书中的一些基本信息，实际的计算书内容会因工程的具体要求而有所不同。

在具体的工程中，应该由专业的工程师根据实际情况编制相应的计算书。

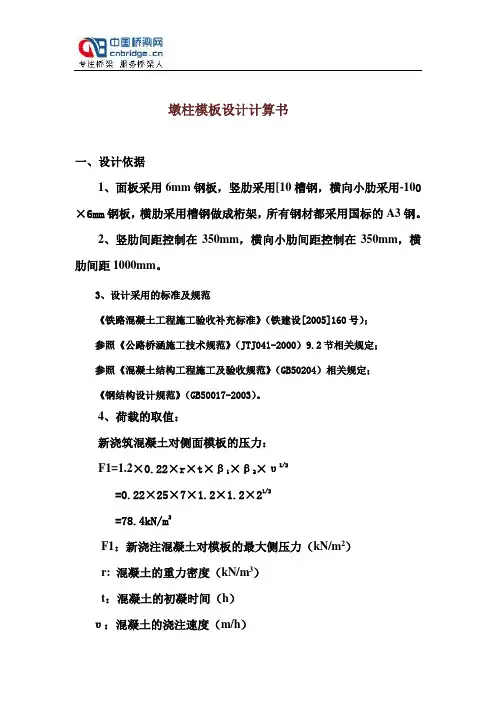

墩柱模板设计计算书一、设计依据1、面板采用6mm钢板，竖肋采用[10槽钢，横向小肋采用-100×6mm钢板，横肋采用槽钢做成桁架，所有钢材都采用国标的A3钢。

2、竖肋间距控制在350mm，横向小肋间距控制在350mm，横肋间距1000mm。

3、设计采用的标准及规范《铁路混凝土工程施工验收补充标准》（铁建设[2005]160号）；参照《公路桥涵施工技术规范》（JTJ041-2000）9.2节相关规定；参照《混凝土结构工程施工及验收规范》（GB50204）相关规定；《钢结构设计规范》（GB50017-2003）。

4、荷载的取值：新浇筑混凝土对侧面模板的压力：F1=1.2×0.22×r×t×β1×β2×υ1/2=0.22×25×7×1.2×1.2×21/2=78.4kN/m2F1：新浇注混凝土对模板的最大侧压力（kN/m2）r: 混凝土的重力密度（kN/m3）t：混凝土的初凝时间（h）υ：混凝土的浇注速度（m/h）β1：外加剂影响修正系数，掺具有缓凝作用的外加剂时取1.2； β21：混凝土坍落度修正系数，取1.2倾倒混凝土时产生的水平荷载；F2=1.4×2=2.8 kN/m 2F=F1+F2=78.4+2.8=81.2 kN/m 2取F=80 kN/m 2二、计算（一）、面板验算1、强度验算1350350==ly lx 查表得=K mx 0=K my 0-0.0513，=K Mx =K My 0.0176 ，=K f 0.00127。

取1mm 宽的板条作为计算单元，荷载为：q=0.08×1=0.08N/mm求支座弯距：=M x 0=M y 0K my 0·q ·l y 2=-0.0513×0.08×3502=503 N ·mm 面板的截面系数：W=61bh 2=61×1×62=6mm 3应力为：σmax =W M max =6503=84N/mm 2<215 N/mm 2 满足要求。

达坂城湿地特大桥45：1实心墩柱模板计算书荷载计算一、水平荷载统计：根据路桥混凝土的施工条件计算混凝土侧压力如下：1.新混凝土对模板的水平侧压力标准值按照《建筑工程大模板技术规程》（JGJ74-2003）附录B ，模板荷载及荷载效应组合B.0.2规定，可按下列二式计算，并取其最小值：2/121022.0V t F c ββγ= H F c γ=式中 F ------新浇筑混凝土对模板的最大侧压力（KN/m 2）。

γc ------混凝土的重力密度（kN/m 3）取25 kN/m 3。

t 0------新浇混凝土的初凝时间（h ）,可按实测确定，现场提供初凝时间要求为6小时，当缺乏实验资料时，可采用t =200/(T +15)计算。

T ------混凝土的温度（25°C ）。

V ------混凝土的浇灌速度（m/h ）; 现场提供的浇筑速度不大于为2 m/h 。

H ------混凝土侧压力计算位置处至新浇混凝土顶面的总高度（m ）;取8.0m 。

Β1------外加剂影响修正系数，不掺外加剂时取1.0；掺缓凝外加剂取1.2，该工程取1.2。

Β2------混凝土坍落度影响系数，当坍落度小于100mm 时，取1.10不小于100mm ，取1.15。

本计算方案以混凝土坍落度高度为180mm,取1.15。

2/121022.0V t F c ββγ==0.22x25x6x1.2x1.15x21/2=64.4kN/m 2H F c γ==25x18=450kN/m 2混凝土对模板的水平侧压力取二者中的较小值，F=64.4kN/m2作为模板水平侧压力的标准值。

2.倾倒混凝土时产生的水平荷载标准值考虑倾倒混凝土产生的水平活载荷标准值取值4kN/m2（泵送混凝土）3.振捣混凝土时产生的水平荷载标准值振捣混凝土时产生的水平荷载标准值取值4kN/m2（作用范围在新浇筑的混凝土侧压力的有效压头高度之内）二、水平侧压力的荷载组合荷载分项系数:新浇混凝土时对模板侧面的压力r1=1.2;活荷载分项系数r=1.41．总体水平侧压力的设计值为F=64.4*1.2=78.28kN/m2设模板受力分析采用总体水平侧压力设计值2．模板的变形分析采用新浇混凝土对模板水平侧压力的标准值算刚度时荷载的分项系数取1.0F=64.4*1.0=64.4kN/m2标1.1模板的计算 (第二套)已知:墩身的最大截面为7800*3100及结构形式（见图1）,两端圆弧最大半径R1550;现选取4700*2000的平模板（见图2）,面板为6mm，竖边框为2000*120*14的钢板，横边框为4700*120*14的钢板，竖筋为[12#槽钢，间距360mm,横筋为8*120的钢板间距400mm，背楞竖向间距为1000mm;圆弧模板:面板为6mm,连接法兰为14*120的钢板，竖边框为14*120的钢板，环筋12*120的钢板（通长）间距400mm，竖筋为[12#槽钢；模板连接螺栓为M20*65；（图1）（图2）平模面板强度的计算面板首先把砼侧压力传给通长的竖筋，次筋是断开，竖筋间距360mm，横筋间距400mm，背楞水平间距1000mm,所以面板支撑空间最大距离为360mm*400mm。

墩柱模板计算书编制：批准：安徽奥发模板公司墩柱模板设计计算书已知条件：设计模板的面板采用6㎜厚度Q235钢板，贴面板的纵肋采用10号槽钢，间距250-350mm；横筋为10mm筋板，间距为400mm；背楞采用18号槽钢，间距700㎜。

浇注时采用泵送混凝土进行浇筑，浇注速度为：1.74m/h,穿墙对拉螺栓间距为3500mm,模板简图（图1）如下图：图1 模板简图一、荷载根据《建筑施工手册》第四版规定,新浇混凝土作用于模板最大侧压力P按下列二式计算，并取二式的较小值P=0.22rt0β1β221V(1)P=rH (2)式中P-新浇混凝土对侧板的压力(KN/m2)r——混凝土的重力密度(KN/m2)取26t——混凝土的初凝时间, T为混凝土的温度,可实测,暂取15t=200/(T+15)＝200/(15+15)=6.7V——混凝土的浇注速度(1.74m/h)β1——外加剂影响修正系数1.2(不掺外加剂取1,掺具有缓凝作用的外加剂取1.2)β2——混凝土坍落度影响修正系数取1.15H ——混凝土计算位置处至新浇混凝土顶面的总高度(m) 式(1)：P=0.22×26×6.7×1.2×1.15×1.7421=69.76(KN/㎡) 式(2)：P=26×5.4=140.4(KN/㎡)取二式中的小值,故取混凝土的侧压力P=69.76(KN/㎡) 新浇注混凝土侧压力设计值:F 1=69.76×1.2=83.712KN/m 2。

倾倒混凝土时荷载标准值查表得6 KN/m 2其设计值为F 2=6×1.4=8.4 KN/m 2 F 3= F 1 +F 2=83.712+8.4=92.112KN/m 2。

F 4][2121v c H tc v c c -+=γ0.11=c ，45.02=c ，2)1636(+=T t ，代入上式得：F 4=77.25KN取小值，所以F 4=77.25KN 二、 面板验算(1)选面板小方格中最不利情况计算:即三面固定一面简支（双向板） (2)强度验算取10mm 宽面板条为计算单元荷载为 q=0.07725 KN/mm ×10=0.77N/mm根据1=y x l l /,查建筑设计手册“常用结构计算”中“荷载与结构静力计算表”（表2-20） 得mmN ql M x x ⋅=⨯⨯-=⨯=739240077.02200.06系数m mN ql M y y ⋅=⨯⨯-=⨯=677640077.02200.055系数截面抵抗矩：)(6061032为板厚h m m W W yx =⨯===66bh22202152.123607392m m N f m m N W M x x x =<===∴σ22021594.112606776m m N f m m N W M yyy =<===σ（3）挠度验算根据 1.0400/400==y x l l /，从建筑设计手册“常用结构计算”表2-20中查得Kql 4max⋅=0.0016ω而6235231054.41)3.01(12106106.2)1(12⨯=-⨯⨯⨯=-=γb Eh Km m m m 5.164.01054.4140065.064max<=⨯⨯⋅=∴0.0016ω 三、 纵肋计算纵肋、面板共同工作承受外力，纵肋的材料规格为[10#，知其截面积21274m m A =，41983000mm I x =计算简图 背楞是纵肋的支承，根据背楞的布置（图2），荷载为mm N q 8.30400=⨯=0.077q=30.8N/mm图2 纵肋计算简图(2)强度验算板肋共同作用时确定面板的有效宽度1b （图3）：378544)650(127434006mm S =+⨯+⨯⨯=图3 面板与纵肋组合截面2367440061274m m A =⨯+= mm A S y 38.213674785441===∴m m y 62.8438.211062=-=422395.4320129)210062.84(12701980000)338.21(6400126400m m I =-⨯++-⨯⨯+⨯=3108.202064m m y IW ==上323.51053m m y I W ==下m m N M .188********.302=⨯⨯=0.125最大应力：f m m N W M <===2/95.363.510531886500上σ（1） 挠度验算yx图4 背楞变形图可得最大变形为max ω＝0.043＜1.5，满足变形要求。

第1、2套坡比45：1墩柱模板计算书编制：批准：北京联东钢结构有限公司中铁21局集团公司大西铁路客运专线指挥部第二项目部主墩墩柱模板设计计算书已知条件：墩柱最高高度20.5m，设计模板的面板采用6㎜厚度Q235钢板，贴面板的纵肋采用10号槽钢，间距300mm；；墩身背楞采用双25b#槽钢，间距1000㎜；圆端抱箍采用14b#槽钢。

浇注时采用泵送混凝土进行浇筑，浇注速度为：2m/h,墩柱背楞两端设斜拉杆进行拉固，墩身背楞支点间距1900mm.一、荷载根据《建筑施工手册》第四版规定,新浇混凝土作用于模板最大侧压力P按下列二式计算，并取二式的较小值P=0.22rt0β1β221V(1)P=rH (2)式中P-新浇混凝土对侧板的压力(KN/m2)r-混凝土的重力密度(KN/m2)取24——混凝土的初凝时间, T为混凝土的温度,可实测,暂取20t=200/(T+15)＝200/(20+15)=5.7tV——混凝土的浇注速度(2m/h)——外加剂影响修正系数1.2(不掺外加剂取1,掺具有缓凝作用的外加剂取β11.2)——混凝土坍落度影响修正系数取1.15β2H——混凝土计算位置处至新浇混凝土顶面的总高度(m)式(1)：P=0.22×24×5.7×1.2×1.15×221=58.73(KN/㎡)式(2)：P=26×8=208(KN/㎡)取二式中的小值,故取混凝土的侧压力取标准值：P=58.73(KN/㎡)新浇注混凝土侧压力设计值:F1=58.73×1.2=70.47KN/m2。

倾倒混凝土时产生的水平荷载为6 KN/m2，荷载的设计值为：则F2=6×1.4=8.4 KN/m2（活载）（3）荷载组合：F3= F1 +F2=70.47+8.4=78.87KN/m2。

二、面板验算(1)选1mm宽一条面板，按简支梁进行计算。

(2)强度验算(按设计值计算)取1mm宽面板条为计算单元荷载为: F3=78.87 KN/m2=0.079 N/mm2q=0.079 N/mm2×1mm=0.079N/mm按静载荷作用在三跨连续梁上，可查表的最大弯矩系数K m =-0.100Mmax=K m ql 2=0.1×0.079×3002=711N ·mmW x =bh 2/6=1×62/6=6mm 3(净截面抵抗矩)I= bh 3/12=1×63/12=18 mm 3故面板的最大内力值为σ= Mmax/ W x =711/6=118.5N/mm 2<215 N/mm 2满足要求。

Midas Civil应用—墩柱模板MIDAS桥梁系列软件工程应用交流01中国中铁十局集团有限公司中国中铁THE TENTH ENGINEERING BURE CREC1、墩柱模板建模及分析(1)基本概况一铁路墩柱模板底口尺寸5.8m×2m，两侧圆口直径2m；上口尺寸7.6m×3m，两侧圆口直径3m；变径段高度2.75m，非变径段高度9.5m。

1、加固方式:平模用M30拉杆进行对拉，,四周弧模与平模用M30拉杆进行斜拉的方式。

2、模板连接：边框连接孔均为φ22，采用M20*60的螺栓连接加固。

3、用料情况：面板δ6mm钢板，边框δ12mm钢带，竖筋[10#槽钢，平模横筋δ10mm钢带,圆模环筋δ10mm钢带，背楞双[20#槽钢。

墩柱模板参数：边框参数：Q235，厚度12mm，高度100mm钢带面板参数：Q235，厚度6mm。

竖筋参数：Q235，[10#槽钢。

平模横筋参数：Q235，厚度10mm，高度100mm钢带；圆模环筋参数：Q235，厚度10mm，高度100mm钢带；背楞参数：Q235，双[20#槽钢；M30拉杆参数：16Mn，直径30mm。

(2)墩柱模板分析步骤墩柱模板的分析步骤如下：①设置操作环境及项目信息②定义材料和截面③建立结构三维模型④输入荷载⑤输入荷载组合⑥输入分析控制数据⑦运行结构分析⑧查看分析结果(3)设置操作环境及项目信息打开【工具】/【单位系】/将单位体系设为KN，mm。

该单位可以根据输入数据的种类任意转换。

打开【文件】 /【项目信息】/完善基本信息。

结构/结构类型，定义相关参数。

(4)定义材料和截面。

打开【特性】/【截面特性值】/【截面】/【添加】/【数据库】/【用户】/填写截面名称及参数/【适用】。

(4)定义材料和截面。

打开【特性】/【截面特性值】/【截面】/【添加】/【数据库】/【用户】/填写截面名称及参数/【适用】。

打开【特性】/【截面特性值】/【板厚】/【添加】/【数值】/【面内和面外】（6mm）/【适用】。

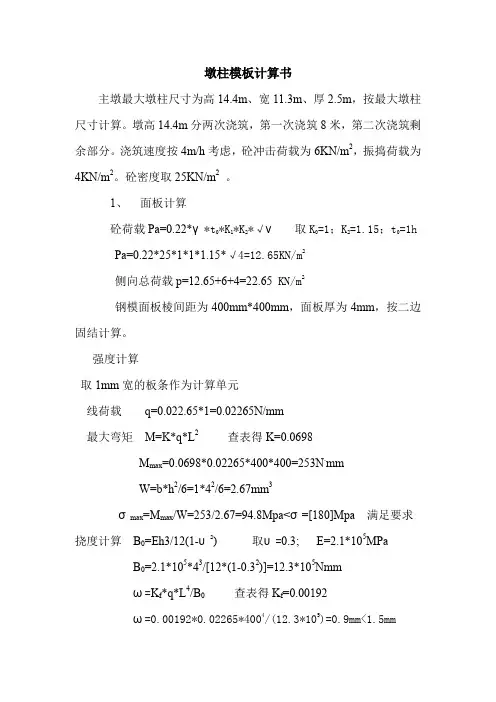

墩柱模板计算书主墩最大墩柱尺寸为高14.4m、宽11.3m、厚2.5m，按最大墩柱尺寸计算。

墩高14.4m分两次浇筑，第一次浇筑8米，第二次浇筑剩余部分。

浇筑速度按4m/h考虑，砼冲击荷载为6KN/m2，振捣荷载为4KN/m2。

砼密度取25KN/m2。

1、面板计算砼荷载Pa=0.22*γ*t0*K1*K2*√ν取K0=1；K2=1.15；t0=1hPa=0.22*25*1*1*1.15*√4=12.65KN/m2侧向总荷载p=12.65+6+4=22.65 KN/m2钢模面板棱间距为400mm*400mm，面板厚为4mm，按二边固结计算。

强度计算取1mm宽的板条作为计算单元线荷载q=0.022.65*1=0.02265N/mm最大弯矩M=K*q*L2查表得K=0.0698M max=0.0698*0.02265*400*400=253N.mmW=b*h2/6=1*42/6=2.67mm3σmax=M max/W=253/2.67=94.8Mpa<σ=[180]Mpa 满足要求挠度计算B0=Eh3/12(1-υ2) 取υ=0.3; E=2.1*105MPaB0=2.1*105*43/[12*(1-0.32)]=12.3*105Nmmω=K f*q*L4/B0 查表得K f=0.00192ω=0.00192*0.02265*4004/(12.3*105)=0.9mm<1.5mm满足要求2、 肋的计算水平肋用2[8槽钢，间距为1m ；竖向肋用2[10，间距为1.5m 。

[8槽钢:W=25.3*103mm 3 I=10.1*105 mm 4S=1024.8 mm 2[10槽钢:W=39.5*103mm 3 I=19.8*105 mm 4取三跨连续进行计算强度 M=K*q*L 2 查表得K=0.08=0.08*22.65*1500*1500=4.1*106N .mm σmax =M max /W=4.1*106/(2*25.3*103)=81Mpa<σ=[180]Mpa 满足要求挠度ω=K f *q*L 4/B 0 查表得K f =0.677 ω=0.677*22.65*15004/(100*2.1*105*2*10.1*105)=1.8mm<1500/500=3mm 满足要求剪力V B =K V *q*L 查表得K V =0.60=0.6*22.65*1500=20385Nτ=VB /S=22950/(1024.8*2)=9.9Mpa<[85]MPa3、拉杆验算间距为100cm*150cm布置N=1500*1000*0.02265=33975N采用ф18拉杆A=9*9*3.1415926=254.5mm2σmax=N/A=33975/254.5=133.5Mpa>[140] Mpa满足要求。

贵开铁路35:1坡比墩模板计算书一、基本资料：1.基本尺寸全钢模板，配模采用106系列。

面板为6mm钢板，竖筋为[10#槽钢，法兰为12mm钢板，背楞为[18#槽钢，中间直板设四道T40mm*L对拉螺栓。

模板图如图所示：2.材料的性能根据《建筑结构荷载规范GB 50009-2001》和《建筑工程大模板技术规程JGJ 74-2003》的规定，暂取：砼的重力密度：26 kN/m3；砼浇筑时温度：10℃；砼浇筑速度：2m/h；掺外加剂。

钢材取Q235钢，重力密度：78.5kN/m3；容许应力为215MPa，不考虑提高系数；弹性模量为206GPa。

根据《混凝土施工技术指南050729》D.0.1之规定，人员机具荷载取2.5kPa。

风荷载取1kN/m2。

3.计算荷载对模板产生侧压力的荷载主要有三种：a 振动器产生的荷载：4.0 kN/m2；或倾倒混凝土产生的冲击荷载：4.0km/m2；二者不同时计算。

b 新浇混凝土对模板的侧压力；荷载组合为：强度检算：1+2；刚度检算：2 (不乘荷载分项系数)当采用内部振捣器，混凝土的浇筑速度在6m/h以下时，新浇的普通混凝土作用于模板的最大侧压力可按下式计算（《桥梁施工工程师手册》P171杨文渊）：hPγ=（1）k当v/T<0.035时，h=0.22+24.9v/T;当v/T>0.035时，h=1.53+3.8v/T;式中：P——新浇混凝土对模板产生的最大侧压力（kPa）；H——有效压头高度（m）；V——混凝土浇筑速度（m/h）；T——混凝土入模时的温度（℃）；γ——混凝土的容重（kN/m3）；K——外加剂影响修正系数，不掺外加剂时取k=1.0，掺缓凝作用的外加剂时k=1.2；根据前述已知条件：浇注速度为2.0m时：v/T=2.0/10=0.5>0.035，所以h＝1.53+3.8v/T=1.53+3.8×0.5＝3.43m最大侧压力为：hPγ=＝1.2×26×3.43＝107.016kN/m2k检算强度时最大荷载设计值为：='q 1.2×107.016+1.4×4.0＝134.02 kN/m2；检算刚度时最大荷载标准值为：=''q107.016 kN/m24.检算标准1)强度要求满足钢结构设计规范；2)结构表面外露的模板，挠度为模板结构跨度的1/500；3)钢模板面板的变形为跨度的1/500；4)钢面板的钢楞、柱箍的变形为跨度的1/500；二、模板整体检算此计算按一次浇注5米进行建模计算。

主墩墩柱模板计算书1、基本情况xx桥2#墩墩高为12m、3#墩墩高为11m，圆柱墩模型高度采用7米，墩身分两次浇筑，墩身直径5米。

采用混凝土泵车下灰，浇注混凝土速度3m/h，混凝土入模温度约25℃，采用定型钢模板：面板采用6mm钢板;横肋采用厚12mm，宽100 mm的圆弧肋板，间距400mm；竖肋采用普通10#槽钢，间距353mm，2、荷载计算2.1混凝土侧压力（1）在JGJ162-2008《建筑施工模板安全技术规范》的第4.1.1条，给出了新浇混凝土对模板的侧压力计算公式：混凝土侧压力的计算（取两式中较小值）：F=0.22Rс.Tβ1β2V½（其中T=200/（25+15）=5）F=Rс.H带入数据得F=0.22*24000*5*1*1.15*3½=52.59 KN/㎡F=24*7=168KN/㎡取两者中较小值，即F=52.59KN/㎡式中F——新浇筑混凝土对模板的侧压力，kN/m ；γc——混凝土的重力密度，kN/m ;to——新浇混凝土的初凝时间（h）可按实测确定。

当缺乏试验资料时，可采用to=200/(T+15)计算（T为混凝土的温度℃）；V——混凝土地的浇筑速度，m/h；H——混凝土侧压力计算位置处至新浇混凝土顶面的总高度，m；β1——外加剂影响修正系数，不掺外加剂时取1.0，掺具有缓凝作用的外加剂时取1.2；β2——混凝土坍落度影响修正系数，当坍落度小于30mm时，取0.85；50～90mm时，取1.0；110～150mm时，取1.15。

(2)混凝土侧压力设计值：F=F1*分项系数*折减系数F= 52.59*1.2*0.85=53.64KN/㎡（3）倾倒混凝土时产生的水平荷载查建筑施工手册17-78表为2KN/㎡荷载设计值为2*1.4*0.85=2.38 KN/㎡（4）混凝土振捣产生的荷载查路桥施工计算手册8-1表为2KN/㎡荷载设计值为2*1.4*0.85=2.38 KN/㎡（5）按表17-81进行荷载组合F´=53.64+2.38+2.38= 58.4KN/㎡3、板面计算：圆弧模板在混凝土浇注时产生的侧压力有横肋承担，在刚度计算中与与平模板相似。

Midas civil墩身模板计算书墩身模板复核计算书计算：复核：审核：日期：目录第一章工程简介 (1)一、工程概况 (1)二、墩身模板结构介绍 (1)第二章计算验算相关参数选定 (4)一、参考资料 (4)二、技术参数及相关荷载大小选定 (4)⑴设计荷载 (4)⑵材料性能 (5)⑶符号规定 (5)⑷荷载组合 (5)第三章墩身模板结构验算 (6)一、模型建立及分析 (6)⑴模型建立 (6)⑵荷载加载 (6)⑶边界约束 (8)二、墩身模板验算 (9)⑴面板强度验算 (9)⑵面板刚度验算 (10)⑶横、竖肋强度验算 (11)⑷横、竖肋刚度验算 (12)⑸横楞强度验算...................... 错误!未定义书签。

⑹横楞刚度验算...................... 错误!未定义书签。

⑺对拉拉杆验算 (13)第四章模板计算成果汇总及结论 (15)一、计算成果汇总 (16)二、计算结论 (17)第一章工程简介一、工程概况本标段起讫里程范围XXXXXXXXXXXX。

墩身高度12m以下采用整体钢模一次灌注成型，高度12m以上墩身采用整体钢模分次浇筑。

模板验算取高度12m 1:0墩身模板进行验算，墩身截面如下图1.1:0墩身横断面图二、墩身模板结构介绍墩身截面见图1，为圆端形。

墩身最大浇筑高度12m，采取大块钢模组拼进行模板浇筑完成。

模板规格为：高度为200cm模板、100cm模板、80mm模板、50mm模板、2000mm。

详见模板图纸。

面板：采用厚度δ=6mm钢板。

横肋竖肋：采用]10槽钢，圆端形模板等分为8份，平模板间距350mm、400mm、400mm、350mm布置。

详见模板构造图。

平模板边采用L100×10的角钢压边，螺栓孔间距为10cm。

圆端形模板120×14加劲法兰压边，螺栓孔间距216.8mm。

详见模板构造图对拉拉杆：采用M20圆钢，双螺帽拧紧。

平模板龙骨采用2[12槽钢，布置于拉杆对应位置。

墩柱模板计算书1、基本情况桥墩最高圆柱模高12米，直径1.8米。

采用混凝土泵车下灰，浇注混凝土速度3m/h，混凝土入模温度约15℃，采用定型钢模板：面板采用6mm钢板;横肋采用普通10#槽钢滚圆，间距400mm；竖肋采用普通10#槽钢，间距376mm。

因模板制作较保守，材料选用较保守，安全余量较大，模板强度薄弱点在模板竖向连接螺栓处，连接螺栓选用M18×50，间距200mm ，需校核螺栓抗拉强度。

2、荷载计算2.1混凝土侧压力（1）根据我国《混凝土结构工程施工及验收规范》〈GB50204-92〉中新浇注混凝土作用在模板上的最大侧压力计算公式如下F1=0.22Rс.Tβ1β2V½（其中T=200/（25+15）=5）F2=Rс.H带入数据得F1=0.22*24000*5*1*1.15*3½=52.59KN/㎡F2=24*13.992=335.808KN/㎡取两者中较小值，即F1=52.59KN/㎡(2)混凝土侧压力设计值：F=F1*分项系数*折减系数= 52.59*1.2*0.85=53.64KN/㎡（3）倾倒混凝土时产生的水平荷载查建筑施工手册17-78表为2KN/㎡荷载设计值为2*1.4*0.85=2.38 KN/㎡（4）混凝土振捣产生的荷载查路桥施工计算手册8-1表为2KN/㎡荷载设计值为2*1.4*0.85=2.38 KN/㎡（5）按表17-81进行荷载组合F´=53.64+2.38+2.38= 58.4KN/㎡3、板面计算圆弧模板在混凝土浇注时产生的侧压力有横肋承担，在刚度计算中与与平模板相似。

3.1计算简图3.2挠度计算按照三边固结一边简支计算，取10mm宽的板条作为计算单元，荷载为q=0.0584*10=0.584N/mm根据lX/lY=0.9,查表得ωmax=0.00258ql4/kk=Eh³b/12(1-v²)=206000*6³*10/12*(1-0.3*0.3)=40750000V-钢的泊桑比=0.3ωmax=0.57 mm≤[ω]=1/400=0.883 mm 故满足要求4竖肋计算4.1计算简图：竖肋采用10#槽钢间距376 mm，因竖肋与横肋焊接，故按两端固定梁计算，面板与竖肋共同宽度应按353 mm计算4.2截面惯性距组合截面的形心计算：板和竖肋在X轴心与组合形心重合y¯´=S/A式S=23500+3535*6*（100+6/2）=241654mm³式A =1274+353*6=3394mm ²y¯´=71.2 mm由平行公式得：I=I1+A1y²+I2+A2y²=1983000+1274*21.2²+353*6³/12+353*6*31.8²=46.93*105（㎜4）4.3挠度计算ωmax=ql4/384EI=20.6*4004/384*2.06*105*46.93*105=0.0014mmωmax=0.0014 mm≤[ω]=1/400=0.883 mm 故满足要求5法兰及连接螺栓强度计算5.1法兰抗剪承载力计算：法兰材料为A3钢[τ]=85N/mm²，100 mm宽，12 mm厚的钢板孔距200mm，直径18mm连接螺栓为M18*50单孔抗剪承载力τ=Dлhτ=30*3.1415*12*85=96129.9N2τ=192.26KN>T=21.024KN故法兰符合抗剪承载力要求5.2连接螺栓强度计算在模板连接中螺栓只承受拉力，螺栓为M18*50查（桥梁施工计算手册）附表3.-2，3.-23得ft=110N/mm²螺栓内径15.25 mm 单个连接螺栓承受拉力F= D²лft/4 =15.25²*3.1415*110/4=20.09KN2F=40.18KN>T=21.024KN故螺栓抗拉承载力符合要求。

圆端形实体桥墩模板计算书编制依据《建筑结构荷载规范》（GB50009-2001）中国建筑工业出版社；《混凝土结构设计规范》（GB50010-2002）中国建筑工业出版社； 《建筑施工计算手册》 中国建筑工业出版社； 《建筑施工手册》第四版 中国建筑工业出版社；《钢结构设计规范》（GB50017-2003）中国建筑工业出版社； 《路桥施工计算手册》人民交通出版社； 荷载计算一、水平荷载统计：根据路桥混凝土的施工条件计算混凝土侧压力如下： 1.新混凝土对模板的水平侧压力标准值按照《建筑工程大模板技术规程》（JGJ74-2003）附录B ，模板荷载及荷载效应组合B.0.2规定，可按下列二式计算，并取其最小值：2/121022.0V t F c ββγ=H F c γ=式中 F ------新浇筑混凝土对模板的最大侧压力（KN/m 2）。

γc ------混凝土的重力密度（kN/m 3）取25 kN/m 3。

t 0------新浇混凝土的初凝时间（h ）,可按实测确定，当缺乏实验资料时，可采用t =200/(T +15)计算，取t 0=6h 。

T ------混凝土的温度（25 ℃）。

V ------混凝土的浇灌速度（m/h ），现场提供的浇筑速度不大于为2 m/h 。

H ------混凝土侧压力计算位置处至新浇混凝土顶面的总高度（m ）;取4m 。

β1------外加剂影响修正系数，不掺外加剂时取1.0；掺缓凝外加剂取1.2，该工程取1.2。

β2------混凝土坍落度影响系数，当坍落度小于100mm 时，取1.10不小于100mm ，取1.15。

本方案以混凝土坍落度高度为180mm 计算,取1.15。

2/121022.0V t F c ββγ==0.22x25x6x1.2x1.15x21/2=64.4kN/m 2H F c γ==25x4=100kN/m 2混凝土对模板的水平侧压力取二者中的较小值，F =64.4kN/m 2作为模板水平侧压力的标准值。
