墩柱模板计算书midascivil

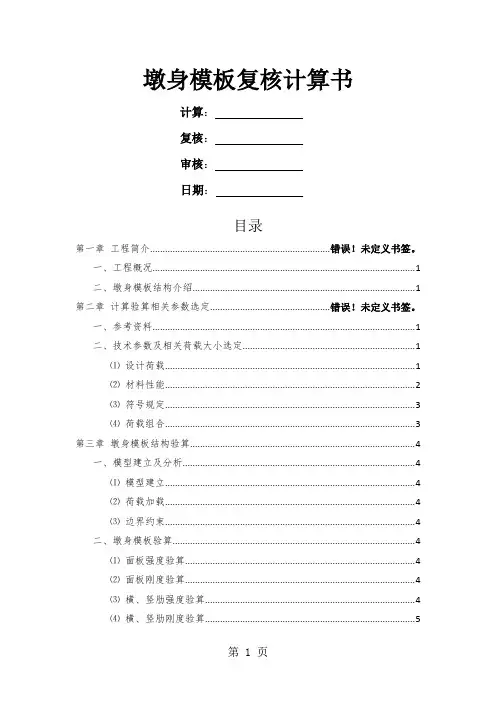

墩身模板复核计算书计算：复核：审核：日期：目录第一章工程简介........................................................................ 错误！未定义书签。

一、工程概况 (1)二、墩身模板结构介绍 (1)第二章计算验算相关参数选定................................................ 错误！未定义书签。

一、参考资料 (1)二、技术参数及相关荷载大小选定 (1)⑴设计荷载 (1)⑵材料性能 (2)⑶符号规定 (3)⑷荷载组合 (3)第三章墩身模板结构验算 (4)一、模型建立及分析 (4)⑴模型建立 (4)⑵荷载加载 (4)⑶边界约束 (4)二、墩身模板验算 (4)⑴面板强度验算 (4)⑵面板刚度验算 (4)⑶横、竖肋强度验算 (4)⑷横、竖肋刚度验算 (5)⑸横楞强度验算.......................................................... 错误！未定义书签。

⑹横楞刚度验算.......................................................... 错误！未定义书签。

⑺对拉拉杆验算 (5)第四章模板计算成果汇总及结论 (5)一、计算成果汇总 (5)二、计算结论 (6)第一章工程简介一、工程概况本标段起讫里程范围XXXXXXXXXXXX。

墩身高度12m以下采用整体钢模一次灌注成型，高度12m以上墩身采用整体钢模分次浇筑。

模板验算取高度12m 1:0墩身模板进行验算，墩身截面如下图1.1:0墩身横断面图二、墩身模板结构介绍墩身截面见图1，为圆端形。

墩身最大浇筑高度12m，采取大块钢模组拼进行模板浇筑完成。

模板规格为：高度为200cm模板、100cm模板、80mm模板、50mm模板、2000mm。

详见模板图纸。

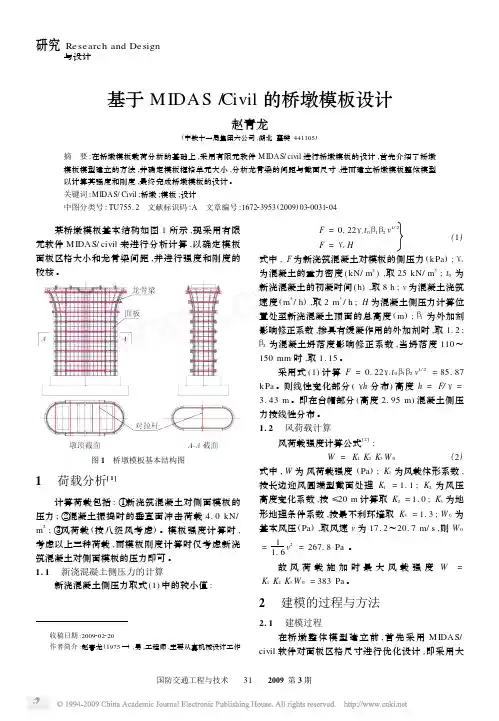

收稿日期:2009202220 作者简介:赵青龙(1975—),男,工程师,主要从事机械设计工作基于M IDA S /Civil 的桥墩模板设计赵青龙(中铁十一局集团六公司,湖北襄樊441105)摘　要:在桥墩模板载荷分析的基础上,采用有限元软件MIDAS/civil 进行桥墩模板的设计,首先介绍了桥墩模板模型建立的方法,并确定模板框格单元大小,分析龙骨梁的间距与截面尺寸,进而建立桥墩模板整体模型以计算其强度和刚度,最终完成桥墩模板的设计。

关键词:MIDAS/Civil ;桥墩;模板;设计中图分类号:TU755.2　文献标识码:A 文章编号:167223953(2009)0320031204某桥墩模板基本结构如图1所示,现采用有限元软件M IDAS/civil 来进行分析计算,以确定模板面板区格大小和龙骨梁间距,并进行强度和刚度的校核。

图1　桥墩模板基本结构图1荷载分析[1]计算荷载包括:①新浇筑混凝土对侧面模板的压力;②混凝土振捣时的垂直面冲击荷载4.0kN/m 2;③风荷载(按八级风考虑)。

模板强度计算时,考虑以上三种荷载,而模板刚度计算时仅考虑新浇筑混凝土对侧面模板的压力即可。

1.1新浇混凝土侧压力的计算新浇混凝土侧压力取式(1)中的较小值:F =0.22γc t 0β1β2v1/2F =γc H(1)式中,F 为新浇筑混凝土对模板的侧压力(kPa );γc为混凝土的重力密度(kN/m 3),取25kN/m 3;t 0为新浇混凝土的初凝时间(h ),取8h ;v 为混凝土浇筑速度(m 3/h ),取2m 3/h ;H 为混凝土侧压力计算位置处至新浇混凝土顶面的总高度(m );β1为外加剂影响修正系数,掺具有缓凝作用的外加剂时,取1.2;β2为混凝土坍落度影响修正系数,当坍落度110～150mm 时,取1.15。

采用式(1)计算F =0.22γc t 0β1β2v1/2=85.87kPa 。

墩柱（门式墩）计算书墩柱模板计算书⼀、编制依据《东##⾼架⼯程》设计⽂件；《建筑施⼯碗扣式钢管脚⼿架安全技术规范》(JGJ166-2008)；《建筑施⼯扣件式钢管脚⼿架安全技术规范》(JGJ130-2011)；《建筑施⼯模板安全技术规范》(JGJ162-2008)；《建筑结构荷载规范》(GB-50009-2012)；《公路桥涵施⼯技术规范》(JTG/TF50-2011)；《路桥施⼯计算⼿册》；《建筑施⼯计算⼿册》；《建筑结构静⼒计算⼿册》。

⼆、计算参数（⼀）结构材料参数1、普通钢筋混凝⼟容重γ=26KN/m2。

c2、混凝⼟浇筑速度v=3m/h=200/(T+15)=200/(15+15)=6.6h混凝⼟初凝时间tβ外加剂影响修正系数，取1.0；1β混凝⼟坍落度影响修正系数，取1.15；23、5mm钢板：截⾯模量（每延⽶）W=1.04cm4，惯性矩I=4.17cm3，弹性模量=125N/mm2。

E=2.1×105MPa，抗拉、抗压、抗弯强度f =215N/mm2，抗剪强度fv4、[10型钢：腹板厚度t=5.3mm，截⾯模量W=49.3cm3，惯性矩I=198.3cm4，半截⾯惯性矩S=23.5cm3,截⾯积A=12.74cm2,弹性模量E=2.1×105MPa，抗拉、抗压、=120N/mm2。

抗弯强度设计值f =205N/mm2，抗剪强度设计值fv5、[16型钢：腹板厚度t=6.5mm，截⾯模量W=108.3cm3，惯性矩I=866.2cm4，半截⾯惯性矩S=23.5cm3,截⾯积A=21.95cm2,弹性模量E=2.1×105MPa，抗拉、抗压、抗弯强度设计值f =205N/mm2，抗剪强度设计值f=120N/mm2。

v6、[20型钢：腹板厚度t=7mm，截⾯模量W=178.0cm3，惯性矩I=1780.4cm4，半截⾯惯性矩S=104.7cm3,截⾯积A=28.83cm2,弹性模量E=2.1×105MPa，抗拉、抗压、抗弯强度设计值f =205N/mm2，抗剪强度设计值f=120N/mm2。

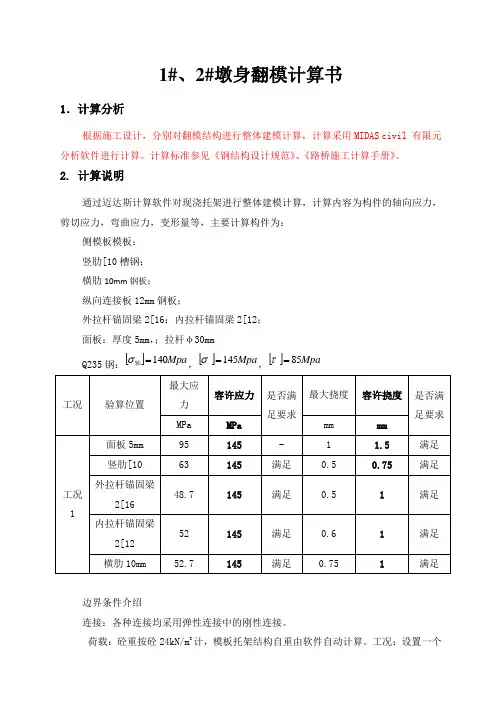

1#、2#墩身翻模计算书1．计算分析根据施工设计，分别对翻模结构进行整体建模计算，计算采用MIDAS civil 有限元分析软件进行计算。

计算标准参见《钢结构设计规范》、《路桥施工计算手册》。

2. 计算说明通过迈达斯计算软件对现浇托架进行整体建模计算，计算内容为构件的轴向应力，剪切应力，弯曲应力，变形量等，主要计算构件为：侧模板模板：竖肋[10槽钢；横肋10mm钢板；纵向连接板12mm钢板；外拉杆锚固梁2[16；内拉杆锚固梁2[12；面板：厚度5mm，；拉杆φ30mmQ235钢：[]Mpa140=轴σ，[]Mpa145=σ，[]Mpa85=τ边界条件介绍连接：各种连接均采用弹性连接中的刚性连接。

荷载：砼重按砼24kN/m3计，模板托架结构自重由软件自动计算。

工况：设置一个工况：第一个工况：浇筑状态，浇筑上两层4.5m混凝土，最底下一层最为承重结构，主要由拉杆承重，上两层拉杆承受侧压力荷载。

3.工况1：3.1计算模型图3.1-1 midas模型图边界3.2砼荷载取值计算4.5m高砼浇筑侧向压力荷载+模板托架自重（软件自动计算）+人员机具荷载（1）根据混凝土浇筑速度以及浇筑温度，计算按下图对侧面模板施加水平荷载。

荷载值单位：kN/m2。

60.060.04-3 midas 腹板侧模荷载布载荷载值(kN/m2)（2）、人员机具施工荷载：2.5kN/m23.3.计算分析3.3.1侧面模板计算分析侧面模板最大位移挠度变形1mm＜1.5mm，满足要求。

图3.3.1-1 侧面模板最大位移挠度变形计算3.3.2竖横肋计算分析计算竖肋最大组合应力63MPa，满足要求。

图3.3.2-1 竖横肋最大组合应力计算计算竖肋最大位移挠度变形0.75mm＜L/400=1MM，满足要求。

图3.3.2-2 竖横肋最大位移挠度变形计算3.3.3拉杆锚固梁计算分析计算拉杆锚固梁最大组合应力30MPa，满足要求。

图3.3.3-1 拉杆锚固梁最大组合应力计算计算拉杆锚固梁最大位移挠度变形0.2mm＜l/400=1mm，满足要求。

墩柱模板计算书墩柱模板构造尺寸见施工设计图纸，计算如下：解：依据《公路桥涵施工技术规范》（JTJ041-2000）P309页普通模板荷载的计算公式，结合现场施工的机具、设备情况，新浇混凝土对模板的最大侧压力为：P max =0.22rt0k1k2v1/2=0.22×26×6×1.15×31/2=68Kpa式中P max：新浇混凝土对模板的最大侧压力（Kpa）；V：混凝土的浇筑速度（m/h），结合现场钢筋密集，取v=3m/h；t0：新浇混凝土的初凝时间（h），取t0=6小时；r：混凝土的容重r=26KN/m3k1：外加计影响修正系数，不掺加外加剂取1.0k2：混凝土塌落度（140~160mm）影响修正系数，取1.151、面板计算（1）强度计算选用模板区格中四面固结的最不利受力情况进行计算。

Ly/Lx=350/450=0.78 查《路桥施工计算手册》P775页，均布荷载作用下四面固结的板的计算系数，得：Km x0= －0.0679 Km y0= －0.0561KM x0= 0.0281 Km y0= 0.0138 K f=0.00188取1mm宽的板条作为计算单元，荷载q为：q=0.074×1=0.074N/mm支点处的弯矩为：M x0= Km x0×q×L x2= －0.0679×0.074×4502=－1017N·mmM y0= Km x0×q×L y2= －0.0561×0.074×3502=－509N·mm面板的截面系数：W=1/6×bh2=1/6×1×62=6mm3应力为：σmax=M max/W=1017/6=170Mpa<[σ]=215Mpa可满足施工要求。

跨中弯矩：M x= KM x×q×L x2= 0.0281×0.074×4502=421N·mm M y= KM y×q×L y2= 0.0138×0.074×3502=125N·mm 钢板的泊松比ζ=0.3 故需换算为：M x（ζ）= M x+ζM y=421+0.3×125=459N·mmM y（ζ）= M y+ζM x=125+0.3×421=251N·mm应力为：σmax=M max/W=459/6=76.5Mpa<[σ]=215Mpa可满足施工要求。

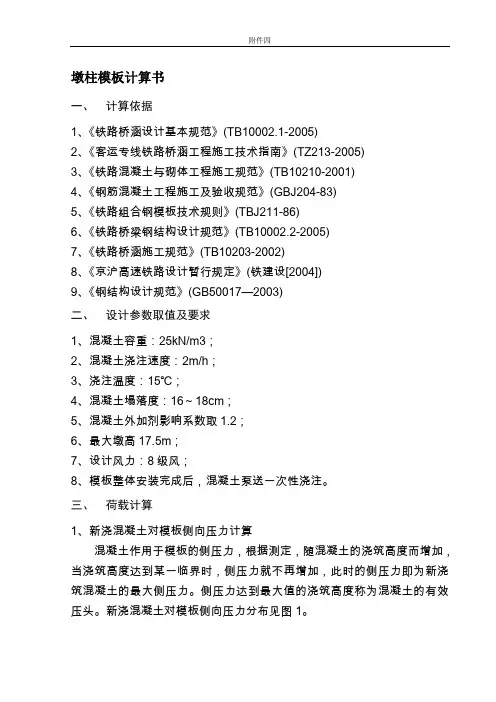

墩柱模板计算书一、计算依据1、《铁路桥涵设计基本规范》(TB10002.1-2005)2、《客运专线铁路桥涵工程施工技术指南》(TZ213-2005)3、《铁路混凝土与砌体工程施工规范》(TB10210-2001)4、《钢筋混凝土工程施工及验收规范》(GBJ204-83)5、《铁路组合钢模板技术规则》(TBJ211-86)6、《铁路桥梁钢结构设计规范》(TB10002.2-2005)7、《铁路桥涵施工规范》(TB10203-2002)8、《京沪高速铁路设计暂行规定》(铁建设[2004])9、《钢结构设计规范》(GB50017—2003)二、设计参数取值及要求1、混凝土容重：25kN/m3；2、混凝土浇注速度：2m/h；3、浇注温度：15℃；4、混凝土塌落度：16～18cm；5、混凝土外加剂影响系数取1.2；6、最大墩高17.5m；7、设计风力：8级风；8、模板整体安装完成后，混凝土泵送一次性浇注。

三、荷载计算1、新浇混凝土对模板侧向压力计算混凝土作用于模板的侧压力，根据测定，随混凝土的浇筑高度而增加，当浇筑高度达到某一临界时，侧压力就不再增加，此时的侧压力即为新浇筑混凝土的最大侧压力。

侧压力达到最大值的浇筑高度称为混凝土的有效压头。

新浇混凝土对模板侧向压力分布见图1。

图1新浇混凝土对模板侧向压力分布图在《铁路混凝土与砌体工程施工规范》(TB10210-2001)中规定，新浇混凝土对模板侧向压力按下式计算：在《钢筋混凝土工程施工及验收规范》(GBJ204-83) 中规定，新浇混凝土对模板侧向压力按下式计算：新浇混凝土对模板侧向压力按下式计算： Pmax=0.22γt 0K 1K 2V 1/2Pmax =γh式中：Pmax ------新浇筑混凝土对模板的最大侧压力（kN/m2） γ------混凝土的重力密度（kN/m3）取25kN/m3 t0------新浇混凝土的初凝时间（h ）； V------混凝土的浇灌速度（m/h ）;取2m/h h------有效压头高度；H------混凝土浇筑层(在水泥初凝时间以内)的厚度(m)； K1------外加剂影响修正系数，掺外加剂时取1.2；K2------混凝土塌落度影响系数，当塌落度小于30mm 时，取0.85；50～90mm 时，取1；110～150mm 时，取1.15。

墩柱模板设计计算书一、设计依据1、面板采用6mm钢板，竖肋采用[10槽钢，横向小肋采用-100×6mm钢板，横肋采用槽钢做成桁架，所有钢材都采用国标的A3钢。

2、竖肋间距控制在350mm，横向小肋间距控制在350mm，横肋间距1000mm。

3、设计采用的标准及规范《铁路混凝土工程施工验收补充标准》（铁建设[2005]160号）；参照《公路桥涵施工技术规范》（JTJ041-2000）9.2节相关规定；参照《混凝土结构工程施工及验收规范》（GB50204）相关规定；《钢结构设计规范》（GB50017-2003）。

4、荷载的取值：新浇筑混凝土对侧面模板的压力：F1=1.2×0.22×r×t×β1×β2×υ1/2=0.22×25×7×1.2×1.2×21/2=78.4kN/m2F1：新浇注混凝土对模板的最大侧压力（kN/m2）r: 混凝土的重力密度（kN/m3）t：混凝土的初凝时间（h）υ：混凝土的浇注速度（m/h）β1：外加剂影响修正系数，掺具有缓凝作用的外加剂时取1.2； β21：混凝土坍落度修正系数，取1.2倾倒混凝土时产生的水平荷载；F2=1.4×2=2.8 kN/m 2F=F1+F2=78.4+2.8=81.2 kN/m 2取F=80 kN/m 2二、计算（一）、面板验算1、强度验算1350350==ly lx 查表得=K mx 0=K my 0-0.0513，=K Mx =K My 0.0176 ，=K f 0.00127。

取1mm 宽的板条作为计算单元，荷载为：q=0.08×1=0.08N/mm求支座弯距：=M x 0=M y 0K my 0·q ·l y 2=-0.0513×0.08×3502=503 N ·mm 面板的截面系数：W=61bh 2=61×1×62=6mm 3应力为：σmax =W M max =6503=84N/mm 2<215 N/mm 2 满足要求。

墩柱模板计算书一、计算依据1、《铁路桥涵设计基本规范》(TB10002.1-2005)2、《客运专线铁路桥涵工程施工技术指南》(TZ213-2005)3、《铁路混凝土与砌体工程施工规范》(TB10210-2001)4、《钢筋混凝土工程施工及验收规范》(GBJ204-83)5、《铁路组合钢模板技术规则》(TBJ211-86)6、《铁路桥梁钢结构设计规范》(TB10002.2-2005)7、《铁路桥涵施工规范》(TB10203-2002)8、《京沪高速铁路设计暂行规定》(铁建设[2004])9、《钢结构设计规范》(GB50017—2003)二、设计参数取值及要求1、混凝土容重：25kN/m3；2、混凝土浇注速度：2m/h；3、浇注温度：15℃；4、混凝土塌落度：16～18cm；5、混凝土外加剂影响系数取1.2；6、最大墩高17.5m；7、设计风力：8级风；8、模板整体安装完成后，混凝土泵送一次性浇注。

三、荷载计算1、新浇混凝土对模板侧向压力计算混凝土作用于模板的侧压力，根据测定，随混凝土的浇筑高度而增加，当浇筑高度达到某一临界时，侧压力就不再增加，此时的侧压力即为新浇筑混凝土的最大侧压力。

侧压力达到最大值的浇筑高度称为混凝土的有效压头。

新浇混凝土对模板侧向压力分布见图1。

图1新浇混凝土对模板侧向压力分布图在《铁路混凝土与砌体工程施工规范》(TB10210-2001)中规定，新浇混凝土对模板侧向压力按下式计算：在《钢筋混凝土工程施工及验收规范》(GBJ204-83) 中规定，新浇混凝土对模板侧向压力按下式计算：新浇混凝土对模板侧向压力按下式计算： Pmax=0.22γt 0K 1K 2V 1/2Pmax =γh式中：Pmax ------新浇筑混凝土对模板的最大侧压力（kN/m2） γ------混凝土的重力密度（kN/m3）取25kN/m3 t0------新浇混凝土的初凝时间（h ）； V------混凝土的浇灌速度（m/h ）;取2m/h h------有效压头高度；H------混凝土浇筑层(在水泥初凝时间以内)的厚度(m)； K1------外加剂影响修正系数，掺外加剂时取1.2；K2------混凝土塌落度影响系数，当塌落度小于30mm 时，取0.85；50～90mm 时，取1；110～150mm 时，取1.15。

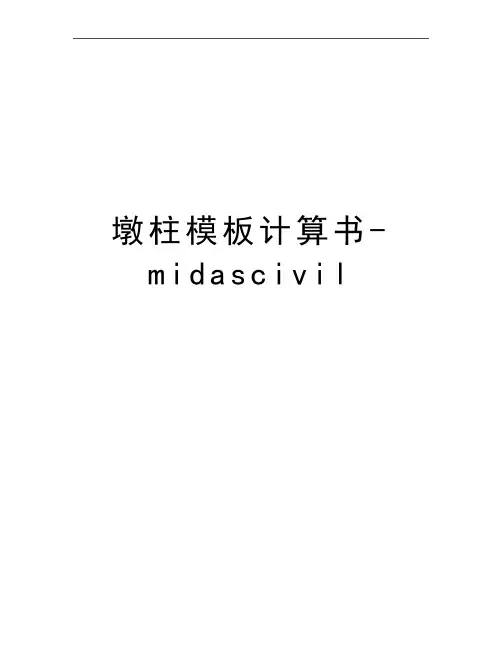

墩柱模板计算书-m i d a s c i v i l墩柱模板计算书一、计算依据1、《铁路桥涵设计基本规范》(TB10002.1-2005)2、《客运专线铁路桥涵工程施工技术指南》(TZ213-2005)3、《铁路混凝土与砌体工程施工规范》(TB10210-2001)4、《钢筋混凝土工程施工及验收规范》(GBJ204-83)5、《铁路组合钢模板技术规则》(TBJ211-86)6、《铁路桥梁钢结构设计规范》(TB10002.2-2005)7、《铁路桥涵施工规范》(TB10203-2002)8、《京沪高速铁路设计暂行规定》(铁建设[2004])9、《钢结构设计规范》(GB50017—2003)二、设计参数取值及要求1、混凝土容重：25kN/m3；2、混凝土浇注速度：2m/h；3、浇注温度：15℃；4、混凝土塌落度：16～18cm；5、混凝土外加剂影响系数取1.2；6、最大墩高17.5m；7、设计风力：8级风；8、模板整体安装完成后，混凝土泵送一次性浇注。

三、荷载计算1、新浇混凝土对模板侧向压力计算混凝土作用于模板的侧压力，根据测定，随混凝土的浇筑高度而增加，当浇筑高度达到某一临界时，侧压力就不再增加，此时的侧压力即为新浇筑混凝土的最大侧压力。

侧压力达到最大值的浇筑高度称为混凝土的有效压头。

新浇混凝土对模板侧向压力分布见图1。

图1新浇混凝土对模板侧向压力分布图在《铁路混凝土与砌体工程施工规范》(TB10210-2001)中规定，新浇混凝土对模板侧向压力按下式计算：在《钢筋混凝土工程施工及验收规范》(GBJ204-83) 中规定，新浇混凝土对模板侧向压力按下式计算：新浇混凝土对模板侧向压力按下式计算： Pmax=0.22γt 0K 1K 2V 1/2Pmax =γh式中：Pmax ------新浇筑混凝土对模板的最大侧压力（kN/m2） γ------混凝土的重力密度（kN/m3）取25kN/m3 t0------新浇混凝土的初凝时间（h ）； V------混凝土的浇灌速度（m/h ）;取2m/h h------有效压头高度；H------混凝土浇筑层(在水泥初凝时间以内)的厚度(m)； K1------外加剂影响修正系数，掺外加剂时取1.2；K2------混凝土塌落度影响系数，当塌落度小于30mm 时，取0.85；50～90mm 时，取1；110～150mm 时，取1.15。

Midas Civil应用—墩柱模板MIDAS桥梁系列软件工程应用交流01中国中铁十局集团有限公司中国中铁THE TENTH ENGINEERING BURE CREC1、墩柱模板建模及分析(1)基本概况一铁路墩柱模板底口尺寸5.8m×2m，两侧圆口直径2m；上口尺寸7.6m×3m，两侧圆口直径3m；变径段高度2.75m，非变径段高度9.5m。

1、加固方式:平模用M30拉杆进行对拉，,四周弧模与平模用M30拉杆进行斜拉的方式。

2、模板连接：边框连接孔均为φ22，采用M20*60的螺栓连接加固。

3、用料情况：面板δ6mm钢板，边框δ12mm钢带，竖筋[10#槽钢，平模横筋δ10mm钢带,圆模环筋δ10mm钢带，背楞双[20#槽钢。

墩柱模板参数：边框参数：Q235，厚度12mm，高度100mm钢带面板参数：Q235，厚度6mm。

竖筋参数：Q235，[10#槽钢。

平模横筋参数：Q235，厚度10mm，高度100mm钢带；圆模环筋参数：Q235，厚度10mm，高度100mm钢带；背楞参数：Q235，双[20#槽钢；M30拉杆参数：16Mn，直径30mm。

(2)墩柱模板分析步骤墩柱模板的分析步骤如下：①设置操作环境及项目信息②定义材料和截面③建立结构三维模型④输入荷载⑤输入荷载组合⑥输入分析控制数据⑦运行结构分析⑧查看分析结果(3)设置操作环境及项目信息打开【工具】/【单位系】/将单位体系设为KN，mm。

该单位可以根据输入数据的种类任意转换。

打开【文件】 /【项目信息】/完善基本信息。

结构/结构类型，定义相关参数。

(4)定义材料和截面。

打开【特性】/【截面特性值】/【截面】/【添加】/【数据库】/【用户】/填写截面名称及参数/【适用】。

(4)定义材料和截面。

打开【特性】/【截面特性值】/【截面】/【添加】/【数据库】/【用户】/填写截面名称及参数/【适用】。

打开【特性】/【截面特性值】/【板厚】/【添加】/【数值】/【面内和面外】（6mm）/【适用】。

墩柱模板计算书主墩最大墩柱尺寸为高14.4m、宽11.3m、厚2.5m，按最大墩柱尺寸计算。

墩高14.4m分两次浇筑，第一次浇筑8米，第二次浇筑剩余部分。

浇筑速度按4m/h考虑，砼冲击荷载为6KN/m2，振捣荷载为4KN/m2。

砼密度取25KN/m2。

1、面板计算砼荷载Pa=0.22*γ*t0*K1*K2*√ν取K0=1；K2=1.15；t0=1hPa=0.22*25*1*1*1.15*√4=12.65KN/m2侧向总荷载p=12.65+6+4=22.65 KN/m2钢模面板棱间距为400mm*400mm，面板厚为4mm，按二边固结计算。

强度计算取1mm宽的板条作为计算单元线荷载q=0.022.65*1=0.02265N/mm最大弯矩M=K*q*L2查表得K=0.0698M max=0.0698*0.02265*400*400=253N.mmW=b*h2/6=1*42/6=2.67mm3σmax=M max/W=253/2.67=94.8Mpa<σ=[180]Mpa 满足要求挠度计算B0=Eh3/12(1-υ2) 取υ=0.3; E=2.1*105MPaB0=2.1*105*43/[12*(1-0.32)]=12.3*105Nmmω=K f*q*L4/B0 查表得K f=0.00192ω=0.00192*0.02265*4004/(12.3*105)=0.9mm<1.5mm满足要求2、 肋的计算水平肋用2[8槽钢，间距为1m ；竖向肋用2[10，间距为1.5m 。

[8槽钢:W=25.3*103mm 3 I=10.1*105 mm 4S=1024.8 mm 2[10槽钢:W=39.5*103mm 3 I=19.8*105 mm 4取三跨连续进行计算强度 M=K*q*L 2 查表得K=0.08=0.08*22.65*1500*1500=4.1*106N .mm σmax =M max /W=4.1*106/(2*25.3*103)=81Mpa<σ=[180]Mpa 满足要求挠度ω=K f *q*L 4/B 0 查表得K f =0.677 ω=0.677*22.65*15004/(100*2.1*105*2*10.1*105)=1.8mm<1500/500=3mm 满足要求剪力V B =K V *q*L 查表得K V =0.60=0.6*22.65*1500=20385Nτ=VB /S=22950/(1024.8*2)=9.9Mpa<[85]MPa3、拉杆验算间距为100cm*150cm布置N=1500*1000*0.02265=33975N采用ф18拉杆A=9*9*3.1415926=254.5mm2σmax=N/A=33975/254.5=133.5Mpa>[140] Mpa满足要求。

墩柱模板计算1、工程概况为保证墩柱外观质量，做到内实外美，主线高架桥、组合立交以及奉化江大桥边墩墩柱均采用大块钢模进行施工。

根据各墩柱设计高度，模板节高主要分为：3.5m（顶层）、3.0m（顶层）、5.0m（标准节）、3.0m（标准节）、2.0m（标准节）、1.0m（调整节）、0.5m（调整节）、0.2m（调整节）及0.1m（调整节），分为圆弧和直线段模板，每个墩柱根据实际墩柱高度选择模板进行组合达到最佳。

连接墩墩柱模板采用6mm钢板做面板，以［8#槽钢作竖楞，以［25#槽钢和［14#槽钢作横向背带，以Φ24圆钢作拉杆，连接螺栓采用BR8.8 M16*60，如下图所示。

现对连接墩模板设计进行受力计算。

模板拼装平面示意图2、侧模受力计算2.1混凝土侧压力计算F 1 =0.22γctβ1β2V½=0.22×24×｛200/（25+15）｝×1.2×1.15×1.5½=44.62（kN/㎡）式中：F1—新浇混凝土对模板的最大侧压力；γc—砼的重力密度（KN/ m3），取24 kN/ m3；t—新浇砼的初凝时间（h）t=200/（T+15）；T为砼浇筑时温度，通常取25℃；v—混凝土的浇筑速度（m/h），本次取1.5 m/h；β1—外加剂影响系数；掺具有缓凝作用的外加剂时取1.2；β2—混凝土坍落度影响修正系数，取1.15；F 2=γCH=24×3=72（kN/㎡）取最小值，故最大侧压力为44.62 kN/㎡。

2.2混凝土侧压力设计值F= F1×1.2×0.85=44.62×1.2×0.85=45.51 kN/㎡2.3倾倒混凝土时产生的水平荷载用串筒输出混凝土，倾倒时产生的水平荷载为2 kN/㎡荷载设计值：2×1.4×0.85=2.38 kN/㎡2.4 6mm钢面板验算钢模板厚6mm，计算宽度取2000mm，E=206000 N/mm2；I板=2000×63/12=36000mm4；W板=2000×152/6=12000mm3；[σ钢板] =215MPa；[W钢板] =1.5mm，内楞间距300mm。

墩柱模板计算书1、基本情况桥墩最高圆柱模高12米，直径1.8米。

采用混凝土泵车下灰，浇注混凝土速度3m/h，混凝土入模温度约15℃，采用定型钢模板：面板采用6mm钢板;横肋采用普通10#槽钢滚圆，间距400mm；竖肋采用普通10#槽钢，间距376mm。

因模板制作较保守，材料选用较保守，安全余量较大，模板强度薄弱点在模板竖向连接螺栓处，连接螺栓选用M18×50，间距200mm ，需校核螺栓抗拉强度。

2、荷载计算2.1混凝土侧压力（1）根据我国《混凝土结构工程施工及验收规范》〈GB50204-92〉中新浇注混凝土作用在模板上的最大侧压力计算公式如下F1=0.22Rс.Tβ1β2V½（其中T=200/（25+15）=5）F2=Rс.H带入数据得F1=0.22*24000*5*1*1.15*3½=52.59KN/㎡F2=24*13.992=335.808KN/㎡取两者中较小值，即F1=52.59KN/㎡(2)混凝土侧压力设计值：F=F1*分项系数*折减系数= 52.59*1.2*0.85=53.64KN/㎡（3）倾倒混凝土时产生的水平荷载查建筑施工手册17-78表为2KN/㎡荷载设计值为2*1.4*0.85=2.38 KN/㎡（4）混凝土振捣产生的荷载查路桥施工计算手册8-1表为2KN/㎡荷载设计值为2*1.4*0.85=2.38 KN/㎡（5）按表17-81进行荷载组合F´=53.64+2.38+2.38= 58.4KN/㎡3、板面计算圆弧模板在混凝土浇注时产生的侧压力有横肋承担，在刚度计算中与与平模板相似。

3.1计算简图3.2挠度计算按照三边固结一边简支计算，取10mm宽的板条作为计算单元，荷载为q=0.0584*10=0.584N/mm根据lX/lY=0.9,查表得ωmax=0.00258ql4/kk=Eh³b/12(1-v²)=206000*6³*10/12*(1-0.3*0.3)=40750000V-钢的泊桑比=0.3ωmax=0.57 mm≤[ω]=1/400=0.883 mm 故满足要求4竖肋计算4.1计算简图：竖肋采用10#槽钢间距376 mm，因竖肋与横肋焊接，故按两端固定梁计算，面板与竖肋共同宽度应按353 mm计算4.2截面惯性距组合截面的形心计算：板和竖肋在X轴心与组合形心重合y¯´=S/A式S=23500+3535*6*（100+6/2）=241654mm³式A =1274+353*6=3394mm ²y¯´=71.2 mm由平行公式得：I=I1+A1y²+I2+A2y²=1983000+1274*21.2²+353*6³/12+353*6*31.8²=46.93*105（㎜4）4.3挠度计算ωmax=ql4/384EI=20.6*4004/384*2.06*105*46.93*105=0.0014mmωmax=0.0014 mm≤[ω]=1/400=0.883 mm 故满足要求5法兰及连接螺栓强度计算5.1法兰抗剪承载力计算：法兰材料为A3钢[τ]=85N/mm²，100 mm宽，12 mm厚的钢板孔距200mm，直径18mm连接螺栓为M18*50单孔抗剪承载力τ=Dлhτ=30*3.1415*12*85=96129.9N2τ=192.26KN>T=21.024KN故法兰符合抗剪承载力要求5.2连接螺栓强度计算在模板连接中螺栓只承受拉力，螺栓为M18*50查（桥梁施工计算手册）附表3.-2，3.-23得ft=110N/mm²螺栓内径15.25 mm 单个连接螺栓承受拉力F= D²лft/4 =15.25²*3.1415*110/4=20.09KN2F=40.18KN>T=21.024KN故螺栓抗拉承载力符合要求。

（完整版）Midas桥墩计算例题3T型桥墩M I D A S/C i v i l例题3. T型桥墩概要1分析模型与荷载条件 / 1使用节点和单元进行建模3设定基本功能及输入材料 / 3使用面单元形成桥墩平面 / 5输入荷载24运行结构分析29查看分析结果29荷载组合 / 29确认变形 / 31确认应力 / 32例题3. T型桥墩概要此例题针对桥梁设计中比较常见的T型桥墩介绍了其从建模到结构分析的全部过程，以便于用户跟随操作。

此例题也和“例题1”一样主要使用图标菜单。

分析模型与荷载条件T型桥墩的结构形态和关于结构模型的大概内容如图1、2所示。

图1. T型桥墩的模型图2. T型桥墩的立面图和侧面图荷载条件考虑垂直荷载(P1)和地震荷载(P2)。

荷载条件1 : 垂直荷载 P1 = 430 kN荷载条件2 : 地震荷载 P2 = 516 kN对于边界条件，假设桥墩的下部完全固定。

作为参考，此例题的目的是以介绍MIDAS/Civil的功能为主的，因此这里所作的假设有可能与实际情况不同。

另外在这里省略了前面例题中对MIDAS/Civil的运作所需基本事项的介绍。

使用节点和单元进行建模设定基本功能及输入材料为建立桥墩的模型，先打开新文件(新项目)并以‘Pier ’为名保存(保存)。

所要使用的单位系通过在画面下端的状态条中点击单位选择键()，将其设定为‘kN ’和‘m ’。

此例题也与“例题2. 单跨拱桥”一样主要使用图标菜单来建模。

将各种图标显示于画面上的方法请参考例题2。

桥墩的材料特性按以下输入。

图3. 输入材料的对话窗口图4. 输入材料数据1. 点击材料2. 在图3中点击3. 在一般的材料号输入栏确认‘1’ (参考图4)4. 在类型选择栏选择‘混凝土’5. 在混凝土的钢材选择栏中选择‘GB(RC)’6. 在数据库选择栏中选择‘25’7. 点击键8.点击键本例题中不使用对桥墩直接利用实体单元建模的方法，而是主要采用将面单元按一定方向扩展(Extrude)来形成实体单元的功能。

墩柱模板计算书一、计算依据和参考资料（1）、墩柱与桥台图纸（2）、路桥施工计算手册.(人民交通出版社)二、圆柱模板基本参数圆柱模板的截面直径：Φ=1800mm 。

横向柱箍间距计算跨度：d1=533mm 。

柱模板竖楞截面宽度d2=466mm 。

柱模板面板厚度6mm 。

三、圆柱模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。

我项目墩柱定型钢模板施工采用6mm 厚钢板，竖横楞采用边长[10cm 槽钢，竖楞间距466mm ，横向柱箍间距533mm 。

对拉螺杆采用Φ20对拉螺杆，间距20cm 。

1、荷载计算及取值：①新浇混凝土时对侧面模板的压力P1：H P Vt P c γββγ==1210c 122.0两者取其小，其中P ——新浇混凝土对模板的最大侧压力（kN/m2）；c γ——混凝土的重力密度（kN/m3），取值为24 kN/m3； 0t ——新浇混凝土的初凝时间（h ），可按实测确定。

当缺乏试验资料时，可采用)15(200+=T t 计算； T ——混凝土的温度（°），本计算书T 的取值为20°；V ——混凝土的浇灌速度（m/h ），本计算书V 取值为2m/h （按墩柱每小时浇筑132m3计算）；H ——混凝土有效压头高度（m ）；1β——外加剂影响修正系数，不掺外加剂时取1.0；掺具有缓凝作用的外加剂时取1.2；2β——混凝土坍落度影响修正系数，当坍落度小于30mm 时，取0.85；50～90mm 时，取1.0；110～150mm 时，取1.15。

本计算书按0.85取值；则：PaH P Pa V t P c k 605.224k 6.43285.02.115202002422.022.01210c 1=⨯===⨯⨯⨯+⨯⨯==γββγ）（ 故F1取43.6kPa 。

②倾倒混凝土时产生的水平荷载P2：P 取值为2.0kPa 。
