墩柱模板计算书

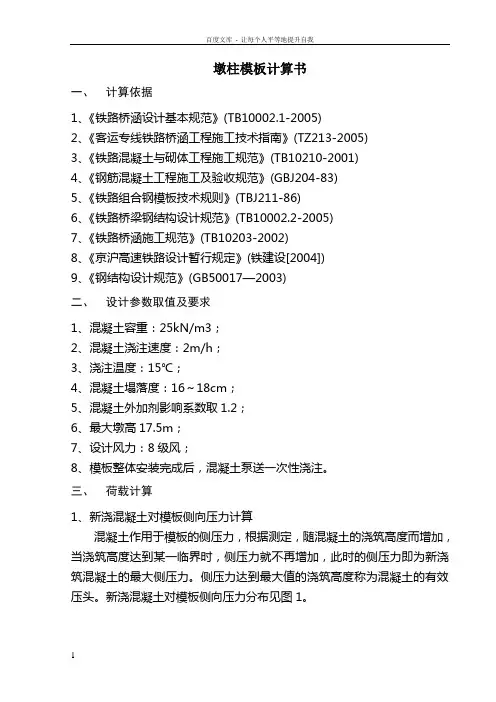

墩柱模板计算书一、计算依据1、《铁路桥涵设计基本规范》(TB10002.1-2005)2、《客运专线铁路桥涵工程施工技术指南》(TZ213-2005)3、《铁路混凝土与砌体工程施工规范》(TB10210-2001)4、《钢筋混凝土工程施工及验收规范》(GBJ204-83)5、《铁路组合钢模板技术规则》(TBJ211-86)6、《铁路桥梁钢结构设计规范》(TB10002.2-2005)7、《铁路桥涵施工规范》(TB10203-2002)8、《京沪高速铁路设计暂行规定》(铁建设[2004])9、《钢结构设计规范》(GB50017—2003)二、设计参数取值及要求1、混凝土容重：25kN/m3；2、混凝土浇注速度：2m/h；3、浇注温度：15℃；4、混凝土塌落度：16～18cm；5、混凝土外加剂影响系数取1.2；6、最大墩高17.5m；7、设计风力：8级风；8、模板整体安装完成后，混凝土泵送一次性浇注。

三、荷载计算1、新浇混凝土对模板侧向压力计算混凝土作用于模板的侧压力，根据测定，随混凝土的浇筑高度而增加，当浇筑高度达到某一临界时，侧压力就不再增加，此时的侧压力即为新浇筑混凝土的最大侧压力。

侧压力达到最大值的浇筑高度称为混凝土的有效压头。

新浇混凝土对模板侧向压力分布见图1。

图1新浇混凝土对模板侧向压力分布图在《铁路混凝土与砌体工程施工规范》(TB10210-2001)中规定，新浇混凝土对模板侧向压力按下式计算：在《钢筋混凝土工程施工及验收规范》(GBJ204-83) 中规定，新浇混凝土对模板侧向压力按下式计算：新浇混凝土对模板侧向压力按下式计算： Pmax=0.22γt 0K 1K 2V 1/2Pmax =γh式中：Pmax ------新浇筑混凝土对模板的最大侧压力（kN/m2） γ------混凝土的重力密度（kN/m3）取25kN/m3 t0------新浇混凝土的初凝时间（h ）； V------混凝土的浇灌速度（m/h ）;取2m/h h------有效压头高度；H------混凝土浇筑层(在水泥初凝时间以内)的厚度(m)； K1------外加剂影响修正系数，掺外加剂时取1.2；K2------混凝土塌落度影响系数，当塌落度小于30mm 时，取0.85；50～90mm 时，取1；110～150mm 时，取1.15。

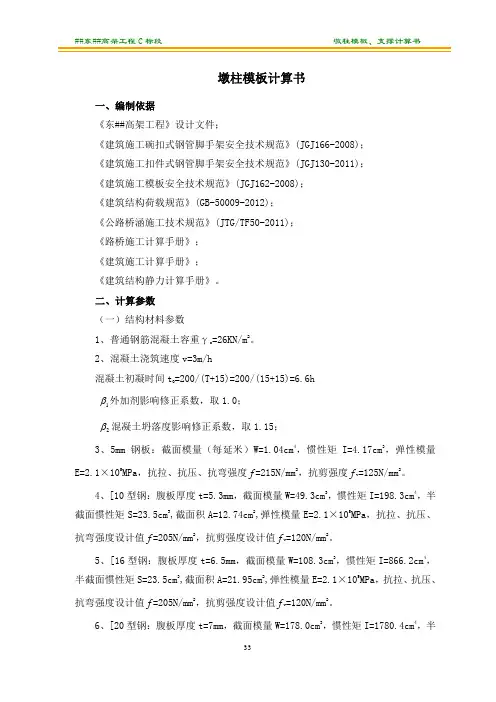

墩柱模板计算书一、编制依据《东##高架工程》设计文件；《建筑施工碗扣式钢管脚手架安全技术规范》(JGJ166-2008)；《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)；《建筑施工模板安全技术规范》(JGJ162-2008)；《建筑结构荷载规范》(GB-50009-2012)；《公路桥涵施工技术规范》(JTG/TF50-2011)；《路桥施工计算手册》；《建筑施工计算手册》；《建筑结构静力计算手册》。

二、计算参数（一）结构材料参数1、普通钢筋混凝土容重γ=26KN/m2。

c2、混凝土浇筑速度v=3m/h=200/(T+15)=200/(15+15)=6.6h混凝土初凝时间tβ外加剂影响修正系数，取1.0；1β混凝土坍落度影响修正系数，取1.15；23、5mm钢板：截面模量（每延米）W=1.04cm4，惯性矩I=4.17cm3，弹性模量=125N/mm2。

E=2.1×105MPa，抗拉、抗压、抗弯强度f =215N/mm2，抗剪强度fv4、[10型钢：腹板厚度t=5.3mm，截面模量W=49.3cm3，惯性矩I=198.3cm4，半截面惯性矩S=23.5cm3,截面积A=12.74cm2,弹性模量E=2.1×105MPa，抗拉、抗压、=120N/mm2。

抗弯强度设计值f =205N/mm2，抗剪强度设计值fv5、[16型钢：腹板厚度t=6.5mm，截面模量W=108.3cm3，惯性矩I=866.2cm4，半截面惯性矩S=23.5cm3,截面积A=21.95cm2,弹性模量E=2.1×105MPa，抗拉、抗压、抗弯强度设计值f =205N/mm2，抗剪强度设计值f=120N/mm2。

v6、[20型钢：腹板厚度t=7mm，截面模量W=178.0cm3，惯性矩I=1780.4cm4，半截面惯性矩S=104.7cm3,截面积A=28.83cm2,弹性模量E=2.1×105MPa，抗拉、抗压、抗弯强度设计值f =205N/mm2，抗剪强度设计值f=120N/mm2。

墩柱（门式墩）计算书墩柱模板计算书⼀、编制依据《东##⾼架⼯程》设计⽂件；《建筑施⼯碗扣式钢管脚⼿架安全技术规范》(JGJ166-2008)；《建筑施⼯扣件式钢管脚⼿架安全技术规范》(JGJ130-2011)；《建筑施⼯模板安全技术规范》(JGJ162-2008)；《建筑结构荷载规范》(GB-50009-2012)；《公路桥涵施⼯技术规范》(JTG/TF50-2011)；《路桥施⼯计算⼿册》；《建筑施⼯计算⼿册》；《建筑结构静⼒计算⼿册》。

⼆、计算参数（⼀）结构材料参数1、普通钢筋混凝⼟容重γ=26KN/m2。

c2、混凝⼟浇筑速度v=3m/h=200/(T+15)=200/(15+15)=6.6h混凝⼟初凝时间tβ外加剂影响修正系数，取1.0；1β混凝⼟坍落度影响修正系数，取1.15；23、5mm钢板：截⾯模量（每延⽶）W=1.04cm4，惯性矩I=4.17cm3，弹性模量=125N/mm2。

E=2.1×105MPa，抗拉、抗压、抗弯强度f =215N/mm2，抗剪强度fv4、[10型钢：腹板厚度t=5.3mm，截⾯模量W=49.3cm3，惯性矩I=198.3cm4，半截⾯惯性矩S=23.5cm3,截⾯积A=12.74cm2,弹性模量E=2.1×105MPa，抗拉、抗压、=120N/mm2。

抗弯强度设计值f =205N/mm2，抗剪强度设计值fv5、[16型钢：腹板厚度t=6.5mm，截⾯模量W=108.3cm3，惯性矩I=866.2cm4，半截⾯惯性矩S=23.5cm3,截⾯积A=21.95cm2,弹性模量E=2.1×105MPa，抗拉、抗压、抗弯强度设计值f =205N/mm2，抗剪强度设计值f=120N/mm2。

v6、[20型钢：腹板厚度t=7mm，截⾯模量W=178.0cm3，惯性矩I=1780.4cm4，半截⾯惯性矩S=104.7cm3,截⾯积A=28.83cm2,弹性模量E=2.1×105MPa，抗拉、抗压、抗弯强度设计值f =205N/mm2，抗剪强度设计值f=120N/mm2。

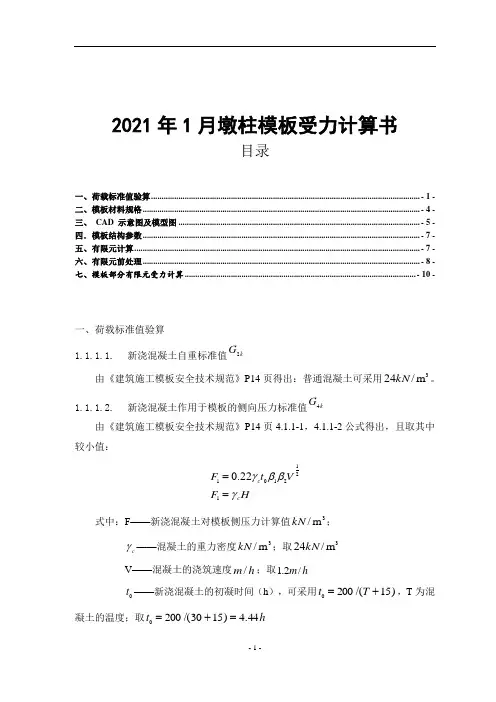

2021年1月墩柱模板受力计算书目录一、荷载标准值验算 ................................................................................................................................ - 1 - 二、模板材料规格 .................................................................................................................................... - 4 - 三、 CAD 示意图及模型图 ................................................................................................................... - 5 - 四．模板结构参数 .................................................................................................................................... - 7 - 五、有限元计算 ........................................................................................................................................ - 7 - 六、有限元前处理 .................................................................................................................................... - 8 - 七、模板部分有限元受力计算 .............................................................................................................. - 10 -一、荷载标准值验算1.1.1.1. 新浇混凝土自重标准值k G 2由《建筑施工模板安全技术规范》P14页得出：普通混凝土可采用3m /24kN 。

墩柱模板计算书（原创版）目录一、前言1.编写目的2.工程背景3.墩柱模板计算书的作用二、墩柱模板的概述1.墩柱模板的定义2.墩柱模板的分类3.墩柱模板的结构组成三、墩柱模板的设计原则1.安全性2.经济性3.实用性四、墩柱模板的计算方法1.模板的尺寸计算2.模板的强度计算3.模板的稳定性计算五、墩柱模板的施工要点1.模板的选材2.模板的搭建3.模板的拆除六、墩柱模板的检查与维护1.模板的检查2.模板的维护七、结论1.墩柱模板计算书的重要性2.对工程的影响正文一、前言1.编写目的墩柱模板计算书是为了确保墩柱模板工程的安全、经济、实用而编写的，它包含了墩柱模板的设计原则、计算方法、施工要点和检查维护等内容，是墩柱模板工程的重要参考文件。

2.工程背景随着我国基础设施建设的快速发展，墩柱模板工程在桥梁、隧道、涵洞等工程中得到了广泛应用。

墩柱模板的质量直接影响到工程的安全和质量。

3.墩柱模板计算书的作用墩柱模板计算书是墩柱模板工程的设计、施工、检查和维护的重要依据，对于保证工程质量和安全具有重要作用。

二、墩柱模板的概述1.墩柱模板的定义墩柱模板是桥梁、隧道、涵洞等工程中用于墩柱施工的一种临时性支撑结构。

2.墩柱模板的分类墩柱模板根据材质、结构形式、用途等不同，可以分为多种类型。

3.墩柱模板的结构组成墩柱模板一般由模板主体、支撑系统、连接件等组成。

三、墩柱模板的设计原则1.安全性墩柱模板的设计应保证其使用过程中的安全性，避免发生坍塌等安全事故。

2.经济性墩柱模板的设计应考虑经济性，降低工程成本。

3.实用性墩柱模板的设计应考虑实用性，方便施工，提高工程效率。

四、墩柱模板的计算方法1.模板的尺寸计算模板的尺寸应根据墩柱的尺寸和施工工艺进行计算。

2.模板的强度计算模板的强度应根据工程荷载、材料性能等因素进行计算。

3.模板的稳定性计算模板的稳定性应根据模板的结构形式、尺寸、荷载等因素进行计算。

五、墩柱模板的施工要点1.模板的选材模板的选材应考虑材质的强度、刚度、耐久性等因素。

墩柱模板计算书墩柱模板构造尺寸见施工设计图纸，计算如下：解：依据《公路桥涵施工技术规范》（JTJ041-2000）P309页普通模板荷载的计算公式，结合现场施工的机具、设备情况，新浇混凝土对模板的最大侧压力为：P max =0.22rt0k1k2v1/2=0.22×26×6×1.15×31/2=68Kpa式中P max：新浇混凝土对模板的最大侧压力（Kpa）；V：混凝土的浇筑速度（m/h），结合现场钢筋密集，取v=3m/h；t0：新浇混凝土的初凝时间（h），取t0=6小时；r：混凝土的容重r=26KN/m3k1：外加计影响修正系数，不掺加外加剂取1.0k2：混凝土塌落度（140~160mm）影响修正系数，取1.151、面板计算（1）强度计算选用模板区格中四面固结的最不利受力情况进行计算。

Ly/Lx=350/450=0.78 查《路桥施工计算手册》P775页，均布荷载作用下四面固结的板的计算系数，得：Km x0= －0.0679 Km y0= －0.0561KM x0= 0.0281 Km y0= 0.0138 K f=0.00188取1mm宽的板条作为计算单元，荷载q为：q=0.074×1=0.074N/mm支点处的弯矩为：M x0= Km x0×q×L x2= －0.0679×0.074×4502=－1017N·mmM y0= Km x0×q×L y2= －0.0561×0.074×3502=－509N·mm面板的截面系数：W=1/6×bh2=1/6×1×62=6mm3应力为：σmax=M max/W=1017/6=170Mpa<[σ]=215Mpa可满足施工要求。

跨中弯矩：M x= KM x×q×L x2= 0.0281×0.074×4502=421N·mm M y= KM y×q×L y2= 0.0138×0.074×3502=125N·mm 钢板的泊松比ζ=0.3 故需换算为：M x（ζ）= M x+ζM y=421+0.3×125=459N·mmM y（ζ）= M y+ζM x=125+0.3×421=251N·mm应力为：σmax=M max/W=459/6=76.5Mpa<[σ]=215Mpa可满足施工要求。

墩柱模板计算一、计算依据（1)《路桥施工计算手册》（2)《水运工程混凝土施工规范》（3）《钢结构设计手册》（4）《钢结构设计规范》二、模板初步设计(1）面板：5m厚钢板(2)加劲板:80×6㎜，竖向间距40㎝（3）竖棱：［8槽钢加固，横向间距30㎝(4）横围檩:2［14b槽钢，间距100㎝；(5）拉条螺杆：JLφ25精轧螺纹钢筋，布置方式如下图1所示图1 墩柱钢模板设计图三、荷载分析根据砼分层浇筑时产生的最大荷载来验算模板，通过计算，最大荷载是在16＃墩墩柱（标高为▽—0.3m~▽+9.787m，高差为10。

87m）时产生，因此,对最不利荷载进行计算。

荷载组合取：·强度验算：振捣砼产生的荷载＋新浇混凝土侧压力刚度验算: 新浇混凝土侧压力振捣砼时产生的荷载P1＝4 KN/m2（振捣混凝土产生的荷载1、竖向荷载取2kpa，2、水平荷载取4.0kpa，详见p172~p174）新浇混凝土侧压力P2P2＝0。

22γctβ1β2V1/2a、砼的容重：γc＝24 KN/m3b、外加剂影响修正系数β1,掺用缓凝型外加剂, β1＝1.2c、坍落度影响修正系数β2，β2＝1。

15d、砼浇筑速度V和时间：浇筑时间控制3h计算，浇筑方量为20.174m3，时间t=3h，砼浇筑速度V=h/t=10。

87/3=3.362m/h。

P 2＝0.22γc×t×β1×β2×V1/2＝0。

22×24×3×1。

2×1。

15×3.3621/2＝40。

084KN/m2P 2’＝γc×H＝24×10。

087＝242。

088KN/m2P 2＜ P2’新浇混凝土荷载设计值P＝40.084 KN/m2P总=P1+P2=44.084 KN/m2四、模板验算1、面板验算：（1）．强度验算面板按四边固结的双向板计算计算简图：取1mm 为计算单元，即:b ＝1mm则：W=62bh =6512⨯=4.167mm ³yx L L ＝400300＝0.75 查表得：K 0x ω=0.00197、x K =0。

墩柱模板计算书一、计算依据1、《铁路桥涵设计基本规范》(TB10002.1-2005)2、《客运专线铁路桥涵工程施工技术指南》(TZ213-2005)3、《铁路混凝土与砌体工程施工规范》(TB10210-2001)4、《钢筋混凝土工程施工及验收规范》(GBJ204-83)5、《铁路组合钢模板技术规则》(TBJ211-86)6、《铁路桥梁钢结构设计规范》(TB10002.2-2005)7、《铁路桥涵施工规范》(TB10203-2002)8、《京沪高速铁路设计暂行规定》(铁建设[2004])9、《钢结构设计规范》(GB50017—2003)二、设计参数取值及要求1、混凝土容重：25kN/m3；2、混凝土浇注速度：2m/h；3、浇注温度：15℃；4、混凝土塌落度：16～18cm；5、混凝土外加剂影响系数取1.2；6、最大墩高17.5m；7、设计风力：8级风；8、模板整体安装完成后，混凝土泵送一次性浇注。

三、荷载计算1、新浇混凝土对模板侧向压力计算混凝土作用于模板的侧压力，根据测定，随混凝土的浇筑高度而增加，当浇筑高度达到某一临界时，侧压力就不再增加，此时的侧压力即为新浇筑混凝土的最大侧压力。

侧压力达到最大值的浇筑高度称为混凝土的有效压头。

新浇混凝土对模板侧向压力分布见图1。

图1新浇混凝土对模板侧向压力分布图在《铁路混凝土与砌体工程施工规范》(TB10210-2001)中规定，新浇混凝土对模板侧向压力按下式计算：在《钢筋混凝土工程施工及验收规范》(GBJ204-83) 中规定，新浇混凝土对模板侧向压力按下式计算：新浇混凝土对模板侧向压力按下式计算： Pmax=0.22γt 0K 1K 2V 1/2 Pmax =γh 式中：Pmax ------新浇筑混凝土对模板的最大侧压力（kN/m2） γ------混凝土的重力密度（kN/m3）取25kN/m3 t0------新浇混凝土的初凝时间（h ）； V------混凝土的浇灌速度（m/h ）;取2m/h h------有效压头高度；H------混凝土浇筑层(在水泥初凝时间以内)的厚度(m)； K1------外加剂影响修正系数，掺外加剂时取1.2；K2------混凝土塌落度影响系数，当塌落度小于30mm 时，取0.85；50～90mm 时，取1；110～150mm 时，取1.15。

4、模板力学计算4.1、模板压力计算墩柱砼浇筑速度取V=5m/h，砼入模温度按T=26℃计算，则V/T=5/26=0.193＞0.035，按《路桥施工计算手册》，h=1.53+3.8V/T=1.53+3.8×0.193=2.26m砼不掺缓凝剂时K=1.0，则砼对现浇大模板最大侧压力Pm=Kγh=1.0×25×2.26=56.5Kpa，考虑振动荷载4Kpa，则P=56.5×1.2+4×1.4=73.4Kpa。

4.2、面板验算强度验算：直径1.5m的圆柱模板所受压力较大，只需对1.5m圆柱模板进行验算。

为了便于计算，圆柱模板按展开后的平面尺寸进行验算，选用板区格中三面固结、一面简支的最不受力情况进行计算。

Ly/L x=350/350=1，查《路桥施工计算手册》附表二得Km x0=-0.06，Km y0= -0.055，Kmx=0.0227，Kmy=0.0168，Kf=0.0016。

面板的抗弯强度设计值[σw]=145Mpa。

取1mm宽的板条作为计算单元，荷载q=73.4×10-3×1=0.0734N/mm，支座弯矩：Mx0= Kmx0.q.Lx2=-0.06×0.0734×3502=-539.5.mmMy0= Kmy0.q.Ly2=-0.055×0.0734×3502=-494.5N.mm面板的截面抵抗矩W=bh2/6=1×52/6=4.167mm3应力为：σmax= Mmax/W=539.5/4.167=129MPa<[σw]=145MPa 强度满足要求。

跨中弯矩：Mx= Kmx.q.Lx2=0.0227×0.0734×3502=204N.mmMy= Kmy.q.Ly2=0.0168×0.0734×3502=151N.mm钢板的泊松比ν=0.3，故需换算为：Mx（ν）=Mx+νMy=204+0.3×151=249.3N.mmMy（ν）=My+νMx=151+0.3×204=212.2N.mm应力为：σmax= Mmax/W=249.3/4.167=59.827MPa<[σw]=145MP a，强度满足要求。

墩柱模板设计分析计算书一、计算依据1、混凝土结构工程施工及验收规范（GB50204-2000）2、钢结构设计规范（GBJ17-2005）3、建筑结构静力计算手册4、建筑工程大模板技术规程（JGJ74-2003）5、全钢大模板应用技术规程（DBJ01-89-2004）二、设计原始数据1、模板材料：面板：6mm；连接法兰：-100×12;横肋板：-100×10;竖肋板：[10，外加强箍：2×[12。

（材料均为Q235）2、模板设计数据：肋板间距：400mm一道，加强箍1000mm一道。

3、施工数据：墩柱截面为：350cm×50cm;每小时浇注上升速度：v=3m/h;混凝土初凝时间：to=200/T+15=4h。

（T=35℃）三、模板侧压力计算F=0.22γetoβ1β2V1/2其中：γe为混凝土重力密度γe=25KN/M3；to为混凝土初凝时间；β1为外加剂影响修正系数；β1=1.05 ；β2为混凝土坍落度影响修正系数. β2=1.15。

计算得：F=46.012KN/M2,即46.012kPa。

四、设计验算（1）面板验算1、强度验算选用最不利受力情况进行分析计算：Ix/Iy=300/300=1.0,得Kmx 0=-0.0600;Kmy0=0.0550; KMx=0.0227; KMy=0.0168;Kf=0.0016。

取1mm宽的板条作为计算单元，载荷为：q=0.046012×1=0.046012N/mm 求支座弯矩：Mx o= Kmx0·q·lx2=-0.0600×0.046012×4002=-441.72N·mmMy o= Kmy0·q·ly2=0.0550×0.046012×4002=404.91N·mm面板的截面系数：W=1/6·bh2=1/6×1×62=6mm3应力为：σmax=Mmax/W=441.72/6=73.62N/mm2<215N/mm2可以满足要求。

墩柱模板计算书主墩最大墩柱尺寸为高14.4m、宽11.3m、厚2.5m，按最大墩柱尺寸计算。

墩高14.4m分两次浇筑，第一次浇筑8米，第二次浇筑剩余部分。

浇筑速度按4m/h考虑，砼冲击荷载为6KN/m2，振捣荷载为4KN/m2。

砼密度取25KN/m2。

1、面板计算砼荷载Pa=0.22*γ*t0*K1*K2*√ν取K0=1；K2=1.15；t0=1hPa=0.22*25*1*1*1.15*√4=12.65KN/m2侧向总荷载p=12.65+6+4=22.65 KN/m2钢模面板棱间距为400mm*400mm，面板厚为4mm，按二边固结计算。

强度计算取1mm宽的板条作为计算单元线荷载q=0.022.65*1=0.02265N/mm最大弯矩M=K*q*L2查表得K=0.0698M max=0.0698*0.02265*400*400=253N.mmW=b*h2/6=1*42/6=2.67mm3σmax=M max/W=253/2.67=94.8Mpa<σ=[180]Mpa 满足要求挠度计算B0=Eh3/12(1-υ2) 取υ=0.3; E=2.1*105MPaB0=2.1*105*43/[12*(1-0.32)]=12.3*105Nmmω=K f*q*L4/B0 查表得K f=0.00192ω=0.00192*0.02265*4004/(12.3*105)=0.9mm<1.5mm满足要求2、 肋的计算水平肋用2[8槽钢，间距为1m ；竖向肋用2[10，间距为1.5m 。

[8槽钢:W=25.3*103mm 3 I=10.1*105 mm 4S=1024.8 mm 2[10槽钢:W=39.5*103mm 3 I=19.8*105 mm 4取三跨连续进行计算强度 M=K*q*L 2 查表得K=0.08=0.08*22.65*1500*1500=4.1*106N .mm σmax =M max /W=4.1*106/(2*25.3*103)=81Mpa<σ=[180]Mpa 满足要求挠度ω=K f *q*L 4/B 0 查表得K f =0.677 ω=0.677*22.65*15004/(100*2.1*105*2*10.1*105)=1.8mm<1500/500=3mm 满足要求剪力V B =K V *q*L 查表得K V =0.60=0.6*22.65*1500=20385Nτ=VB /S=22950/(1024.8*2)=9.9Mpa<[85]MPa3、拉杆验算间距为100cm*150cm布置N=1500*1000*0.02265=33975N采用ф18拉杆A=9*9*3.1415926=254.5mm2σmax=N/A=33975/254.5=133.5Mpa>[140] Mpa满足要求。

***铁路模板工程计算书（桁架形式）***模板有限公司2019年2月墩柱模板计算分析一、分析计算内容：1、桥墩模板强度分析2、桥墩模板刚度分析3、连接螺栓受力计算4、对拉栓受力计算二、分析计算依据1、钢结构设计规范：GB50017-20032、建筑工程大模板技术规程：JGJ74-20033、全钢大模板应用技术规程：DBJ01-89-20044、建筑施工计算手册三、模板设计构件规格及布置1、面板：δ62、肋：[10#槽钢，布置间距300mm3、桁架：][16#槽钢与[12#槽钢组焊，2米标准板按500，1000，500间距布置。

4、边框：扁钢120×125、选用M18连接螺栓6、对拉栓选用T25高强拉杆四、荷载计算1、水平荷载统计：根据路桥混凝土的施工条件计算混凝土侧压力如下：(1) 新混凝土对模板的水平侧压力标准值按照《混凝土结构工程施工规范》 （GB50666-2011），模板荷载及荷载效应组合B.0.2规定，可按下列二式计算，并取其最小值：F 1=0.28γc t 0βV 1/2式中 F------新浇筑混凝土对模板的最大侧压力（kN/m 2）。

γc ------混凝土的重力密度（kN/m 3）取24 kN/m 3。

t 0------新浇混凝土的初凝时间（h ），可按实测确定，当缺乏实验资料时，可采用t=200/(T+15)计算，取t 0=5h 。

T------混凝土的温度（25°C ）。

V------混凝土的浇灌速度（m/h ），取 2m/h 。

H------混凝土侧压力计算位置处至新浇混凝土顶面的总高度（m ）；取6.0m 。

β1------混凝土坍落度影响系数，当坍落度50~90mm 时，取0.85；坍落度90~130mm 时，取0.9。

坍落度130~180mm 时，取1.0。

本计算方案以混凝土坍落度130~180mm,取1。

F 1=0.28γc t 0βV 1/2 =0.28×24×5×1.0×21/2 =47.51 kN/m 2= 24 ×6.0 = 144 kN/ m 2混凝土对模板的水平侧压力取二者中的较小值，F = 47 kN/ m 2作为模板水平侧压力的标准值。

中铁大桥局墩柱模板设计计算书一、设计原始数据1、模板材料：面板：6mm；连接法兰：-100x14；横肋：-100x10；竖肋【10；外加劲箍：【20ax2。

（材料均为Q235）2、加劲箍最大竖向间距为1050mm一道。

3、施工数据：墩柱截面分别为：9095(L)x4095(W);每小时浇注混凝土30立方米，即上升速度V=0.89m/h;混凝土初凝时间：t o=4h.二、模板侧压力计算F=0.22γe t oβ1β2V1/2其中：γe为混凝土重力密度γe=24KN/m3；t o为混凝土初凝时间；β1为外加剂影响修正系数；β1=1.1 ；β2为混凝土坍落度影响修正系数. β2=1.15。

计算得：F=25.2KN/m2。

三、面板验算选面板小方格中最不利的情况，即三面固定，一面简支（短边）。

由L y/L x=312.5/312.5=1，查静力计算图表得最大弯矩系数K m=0.061,最大挠度系数：K f=0.00187。

1、强度验算取1mm宽的肋条为计算单元，载荷为：q=25.2×1=0.0252(N/mm2)M max=K m×q×L y2=0.061×0.0252×312.52=150.12(Nmm)W x=bl2/6=1×62/6=6（mm3）得：σmax=M max/W x=150.12/6=25.02(N/mm2)<215N/mm2强度满足要求。

2、挠度验算ωmax=K f F L y4/ B o其中B o =Eδ3/12（1-r2）r —钢板泊松系数r=0.3δ—面板厚度B o=2.06×105×63/12×(1-0.32)= 4.07×106(Nmm)则ωmax =0.00187×0.0252×312.54/9.66 ×106=0.047（mm）[ω]=L y/500=312.5/500=0.625（mm）ωmax< [ω]挠度满足要求。

墩柱模板计算书1、基本情况桥墩最高圆柱模高12米，直径1.8米。

采用混凝土泵车下灰，浇注混凝土速度3m/h，混凝土入模温度约15℃，采用定型钢模板：面板采用6mm钢板;横肋采用普通10#槽钢滚圆，间距400mm；竖肋采用普通10#槽钢，间距376mm。

因模板制作较保守，材料选用较保守，安全余量较大，模板强度薄弱点在模板竖向连接螺栓处，连接螺栓选用M18×50，间距200mm ，需校核螺栓抗拉强度。

2、荷载计算2.1混凝土侧压力（1）根据我国《混凝土结构工程施工及验收规范》〈GB50204-92〉中新浇注混凝土作用在模板上的最大侧压力计算公式如下F1=0.22Rс.Tβ1β2V½（其中T=200/（25+15）=5）F2=Rс.H带入数据得F1=0.22*24000*5*1*1.15*3½=52.59KN/㎡F2=24*13.992=335.808KN/㎡取两者中较小值，即F1=52.59KN/㎡(2)混凝土侧压力设计值：F=F1*分项系数*折减系数= 52.59*1.2*0.85=53.64KN/㎡（3）倾倒混凝土时产生的水平荷载查建筑施工手册17-78表为2KN/㎡荷载设计值为2*1.4*0.85=2.38 KN/㎡（4）混凝土振捣产生的荷载查路桥施工计算手册8-1表为2KN/㎡荷载设计值为2*1.4*0.85=2.38 KN/㎡（5）按表17-81进行荷载组合F´=53.64+2.38+2.38= 58.4KN/㎡3、板面计算圆弧模板在混凝土浇注时产生的侧压力有横肋承担，在刚度计算中与与平模板相似。

3.1计算简图3.2挠度计算按照三边固结一边简支计算，取10mm宽的板条作为计算单元，荷载为q=0.0584*10=0.584N/mm根据lX/lY=0.9,查表得ωmax=0.00258ql4/kk=Eh³b/12(1-v²)=206000*6³*10/12*(1-0.3*0.3)=40750000V-钢的泊桑比=0.3ωmax=0.57 mm≤[ω]=1/400=0.883 mm 故满足要求4竖肋计算4.1计算简图：竖肋采用10#槽钢间距376 mm，因竖肋与横肋焊接，故按两端固定梁计算，面板与竖肋共同宽度应按353 mm计算4.2截面惯性距组合截面的形心计算：板和竖肋在X轴心与组合形心重合y¯´=S/A式S=23500+3535*6*（100+6/2）=241654mm³式A =1274+353*6=3394mm ²y¯´=71.2 mm由平行公式得：I=I1+A1y²+I2+A2y²=1983000+1274*21.2²+353*6³/12+353*6*31.8²=46.93*105（㎜4）4.3挠度计算ωmax=ql4/384EI=20.6*4004/384*2.06*105*46.93*105=0.0014mmωmax=0.0014 mm≤[ω]=1/400=0.883 mm 故满足要求5法兰及连接螺栓强度计算5.1法兰抗剪承载力计算：法兰材料为A3钢[τ]=85N/mm²，100 mm宽，12 mm厚的钢板孔距200mm，直径18mm连接螺栓为M18*50单孔抗剪承载力τ=Dлhτ=30*3.1415*12*85=96129.9N2τ=192.26KN>T=21.024KN故法兰符合抗剪承载力要求5.2连接螺栓强度计算在模板连接中螺栓只承受拉力，螺栓为M18*50查（桥梁施工计算手册）附表3.-2，3.-23得ft=110N/mm²螺栓内径15.25 mm 单个连接螺栓承受拉力F= D²лft/4 =15.25²*3.1415*110/4=20.09KN2F=40.18KN>T=21.024KN故螺栓抗拉承载力符合要求。

墩柱模板计算书2010-03-10*设计、施工规范*模板的计算参照《建筑施工手册》第四版、《建筑施工计算手册》江正荣著、《建筑结构荷载规范》(GB 50009-2001)、《混凝土结构设计规范》GB50010-2002、《钢结构设计规范》(GB 50017-2003)、《公路桥涵设计通用规范》（JTJD60-2004）等规范。

根据规范，当采用溜槽、串筒或导管时，倾倒混凝土产生的荷载标准值为2.00kN/m2；本计算数据采用贵单位给出的施工图纸中标准节段桥墩.*设计计算条件*1.混凝土坍落度：150mm;2.混凝土入模温度：25℃；3. 混凝土初凝时间：6小时；4.混凝土浇筑速度：约60.0m3/h；一、参数信息1.基本参数内楞间距(mm):320；外楞间距(mm):1000；外楞设对拉螺杆，对拉螺栓直径(mm):Φ25精轧螺纹钢(fy=785 MPa)；模板连接螺栓采用4.8级M20螺栓.2.内楞信息内楞材料: 槽钢100×48×10.008kg/m；Ix = 198cm4, Wx = 39.7 cm3,3.外楞信息外楞材料:圆弧段：槽钢2[280×84×35.823 kg/m；Ix = 2x5130cm4, Wx = 2x366 cm3,4.面板参数面板类型:钢面板；面板厚度(mm):6.00；Ix = 1.8cm4, Wx = 6.0 cm3, A = 0.006m2 (取100cm长为计算单元)E = 210 GPa5.对拉螺杆参数对拉螺杆采用Φ25精轧螺纹钢Φ25 x 5000 mm二、模板荷载标准值计算按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值:其中γ-- 混凝土的重力密度，取24.000kN/m3；t -- 新浇混凝土的初凝时间，可按现场实际值取，输入0时系统按200/(T+15)计算，得5.0h,本工程去6.0h;T -- 混凝土的入模温度，取25℃；V -- 混凝土浇筑速度（m/h）；H -- 混凝土侧压力计算位置处至新浇混凝土顶面的总高度（m）；β1-- 外加剂影响修正系数，取1.2；β2-- 混凝土坍落度影响修正系数，当坍落度小于30mm时，取0.85，50-90mm时取1.0，110-150mm时取1.15。

墩柱模板计算书编制：批准：安徽奥发模板公司墩柱模板设计计算书已知条件：设计模板的面板采用6㎜厚度Q235钢板，贴面板的纵肋采用10号槽钢，间距250-350mm；横筋为10mm筋板，间距为400mm；背楞采用18号槽钢，间距700㎜。

浇注时采用泵送混凝土进行浇筑，浇注速度为：1.74m/h,穿墙对拉螺栓间距为3500mm,模板简图（图1）如下图：图1 模板简图一、荷载根据《建筑施工手册》第四版规定,新浇混凝土作用于模板最大侧压力P按下列二式计算，并取二式的较小值P=0.22rt0β1β221V(1)P=rH (2)式中P-新浇混凝土对侧板的压力(KN/m2)r——混凝土的重力密度(KN/m2)取26t——混凝土的初凝时间, T为混凝土的温度,可实测,暂取15t=200/(T+15)＝200/(15+15)=6.7V——混凝土的浇注速度(1.74m/h)β1——外加剂影响修正系数1.2(不掺外加剂取1,掺具有缓凝作用的外加剂取1.2)β2——混凝土坍落度影响修正系数取1.15H ——混凝土计算位置处至新浇混凝土顶面的总高度(m) 式(1)：P=0.22×26×6.7×1.2×1.15×1.7421=69.76(KN/㎡) 式(2)：P=26×5.4=140.4(KN/㎡)取二式中的小值,故取混凝土的侧压力P=69.76(KN/㎡) 新浇注混凝土侧压力设计值:F 1=69.76×1.2=83.712KN/m 2。

倾倒混凝土时荷载标准值查表得6 KN/m 2其设计值为F 2=6×1.4=8.4 KN/m 2 F 3= F 1 +F 2=83.712+8.4=92.112KN/m 2。
