一网络拓扑图如下：二：实验目的（1）R1与R2 之间通过ospf协议进行连接，并且端口之间进行端口汇聚。
（2）R2——S1——S2 之间进行端口汇聚，并配置静态路由进行互联。
（3）最后R1——R2——S1——S2 各设备间能互相连通。
三：配置思路此实验的配置，可以划分为三个部分，（1）是R1与R2两个三层路由器间的端口配置。
（2）是S1与S2两个二层交换机间的端口配置。
（3）是三层路由器R2与二层交换机S1互联进行的端口配置。
四：具体配置如下第一步分：R1与R2两个三层路由器间的端口配置。
1．路由器R1的配置如下：R1(config)#int port-channel 1R1(config-if)#ip address 10.10.10.1 255.255.255.0R1(config-if)#no shutdownR1(config-if)#duplex fullR1(config-if)#exitR1(config)#int range f1/0 - 1R1(config-if-range)#no ip addressR1(config-if-range)#no shutdownR1(config-if-range)#channel-group 1R1(config-if-range)#duplex fullR1(config-if-range)#exitR1#wrR1(config)#router ospf 100R1(config-router)#network 10.10.10.0 0.0.0.255 area 0R1(config-router)#exitR1(config)#exitR1#wr2．路由器R2的配置如下：R2(config)#int port-channel 1R2(config-if)#no shutdownR2(config-if)#duplex fullR2(config-if)#ip address 10.10.10.2 255.255.255.0R2(config-if)#exitR2(config)#int range f1/0 - 1R2(config-if-range)#no ip addressR2(config-if-range)#no shutdownR2(config-if-range)#channel-group 1R2(config-if-range)#duplex fullR2(config-if-range)#exitR2#wrR2(config)#router ospf 100R2(config-router)#network 10.10.10.0 0.0.0.255 area 0R2(config-router)#exitR2(config)#exitR2#wr测试：R1#ping 10.10.10.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 10.10.10.2, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 48/72/100 ms其它命令：显示port channel配置的命令——show int port-channel <id>显示route 路由的命令：——show ip route二第二部分：S1与S2两个二层交换机间的端口配置。
2.5 配置举例介绍了两种模式下的典型应用场景举例。
2.5.1 配置手工负载分担模式链路聚合示例2.5.2 配置静态LACP 模式链路聚合示例2.5.1 配置手工负载分担模式链路聚合示例2 LACP 配置组网需求如图2-4 所示，S-switch-A 和S-switch-B 为两台S-switch 设备，它们之间的链路为某城域网骨干传输链路之一，要求S-switch-A 和S-switch-B 之间的链路有较高的可靠性，并在S-switch-A 和S-switch-B 之间实现数据流量的负载分担。
配置思路采用如下的思路配置负载分担链路聚合：1. 创建Eth-Trunk。
2. 加入Eth-Trunk 的成员接口。
说明创建Eth-Trunk 后，缺省的工作模式为手工负载分担模式，所以，缺省情况下，不需要配置其模式为手工负载分担模式。
如果当前模式已经配置为其它模式，可以使用mode 命令更改。
数据准备为完成此配置例，需准备的数据：l 链路聚合组编号。
l Eth-Trunk 的成员接口类型和编号。
配置步骤1. 创建Eth-Trunk# 配置S-switch-A。
<Quidway> system-view[Quidway] sysname S-switch-A[S-switch-A] interface eth-trunk 1[S-switch-A-Eth-Trunk1] quit# 配置S-switch-B。
<Quidway> system-view[Quidway] sysname S-switch-B[S-switch-B] interface eth-trunk 1[S-switch-B-Eth-Trunk1] quit2. 加入Eth-Trunk 的成员接口# 配置S-switch-A。
[S-switch-A] interface Ethernet0/0/1[S-switch-A-Ethernet0/0/1] eth-trunk 1[S-switch-A-Ethernet0/0/1] quit[S-switch-A] interface Ethernet0/0/2[S-switch-A-Ethernet0/0/2] eth-trunk 1[S-switch-A-Ethernet0/0/2] quit[S-switch-A] interface Ethernet0/0/3[S-switch-A-Ethernet0/0/3] eth-trunk 1[S-switch-A-Ethernet0/0/3] quit# 配置S-switch-B。
计算机网络技术综合实训『交换机端口聚合、交换机生成树协议配置、交换机端口管理配置』报告学院专业：班级：组号：姓名：学号：组员：第一部交换机端口聚合一、实训目的掌握在交换机上端口聚合的方法掌握交换机端口聚合的配置方法及配置命令二、实训所需设备交换机两台、计算机两台、网线数根。
三、实训原理及拓扑图原理：端口聚合是将几个链路作聚合处理，增加交换机之间的连接带宽，避免网络瓶颈。
这几个链路必须同时连接两个相同的设备，不需从新布线。
可以绑定任何相关的端口，课随时取消，灵活性很高的链路聚合可以提供负载能力以及系统容错。
拓扑图：四、实训的内容1、规划交换机使用哪几个端口进行链路聚合的配置。
2、在计算机上配置相同网段的IP地址，然后互相使用Ping命令查看相互通信情况。
3、对交换机按照规划端口进行链路聚合的配置。
4、使用Ping命令，观察Ping后的结果5、用Show命令查看链路聚合的的配置。
五、实训步骤1、查看交换机配置情况清除不需要的配置及检测到网络广播风暴。
如图1和图2所示，图1 交换机配置情况图2 网络广播风暴2、进行实训链路连接。
、在计算机1上，单击【开始】|【程序】|【附件】|【通讯】|【超级终端】命令，选择端口连接，进行带外管理配置。
3、对交换机输入配置命令，如图3所示图3 验证交换机1的端口聚合4、在计算机2上，单击【开始】|【程序】|【附件】|【通讯】|【超级终端】命令，进行命令配置，同样验证端口聚合的情况。
第二部分交换机生成树协议配置一、实训目的1、了解广播风暴及其危害，并尝试产生广播风暴，观察交换机状态。
2、掌握跨交换机生成树的配置方法和配置命令3、理解生成树的工作过程，并对交换机端口是否阻塞进行判断。
二、实训所需设备两台交换机、网线数根、配置计算机两台三、实训原理1、桥接链路的危害在两台交换机之间，如果存在两条以上的链路，就必须形成环路，交换机并不知道图和处理，只是周而复始地转发帧，形成四循环。
2.5 配置举例介绍了两种模式下的典型应用场景举例。
2.5.1 配置手工负载分担模式链路聚合示例2.5.2 配置静态LACP 模式链路聚合示例2.5.1 配置手工负载分担模式链路聚合示例2 LACP 配置组网需求如图2-4 所示，S-switch-A 和S-switch-B 为两台S-switch 设备，它们之间的链路为某城域网骨干传输链路之一，要求S-switch-A 和S-switch-B 之间的链路有较高的可靠性，并在S-switch-A 和S-switch-B 之间实现数据流量的负载分担。
配置思路采用如下的思路配置负载分担链路聚合：1. 创建Eth-Trunk。
2. 加入Eth-Trunk 的成员接口。
说明创建Eth-Trunk 后，缺省的工作模式为手工负载分担模式，所以，缺省情况下，不需要配置其模式为手工负载分担模式。
如果当前模式已经配置为其它模式，可以使用mode 命令更改。
数据准备为完成此配置例，需准备的数据：l 链路聚合组编号。
l Eth-Trunk 的成员接口类型和编号。
配置步骤1. 创建Eth-Trunk# 配置S-switch-A。
<Quidway> system-view[Quidway] sysname S-switch-A[S-switch-A] interface eth-trunk 1[S-switch-A-Eth-Trunk1] quit# 配置S-switch-B。
<Quidway> system-view[Quidway] sysname S-switch-B[S-switch-B] interface eth-trunk 1[S-switch-B-Eth-Trunk1] quit2. 加入Eth-Trunk 的成员接口# 配置S-switch-A。
[S-switch-A] interface Ethernet0/0/1[S-switch-A-Ethernet0/0/1] eth-trunk 1[S-switch-A-Ethernet0/0/1] quit[S-switch-A] interface Ethernet0/0/2[S-switch-A-Ethernet0/0/2] eth-trunk 1[S-switch-A-Ethernet0/0/2] quit[S-switch-A] interface Ethernet0/0/3[S-switch-A-Ethernet0/0/3] eth-trunk 1[S-switch-A-Ethernet0/0/3] quit# 配置S-switch-B。

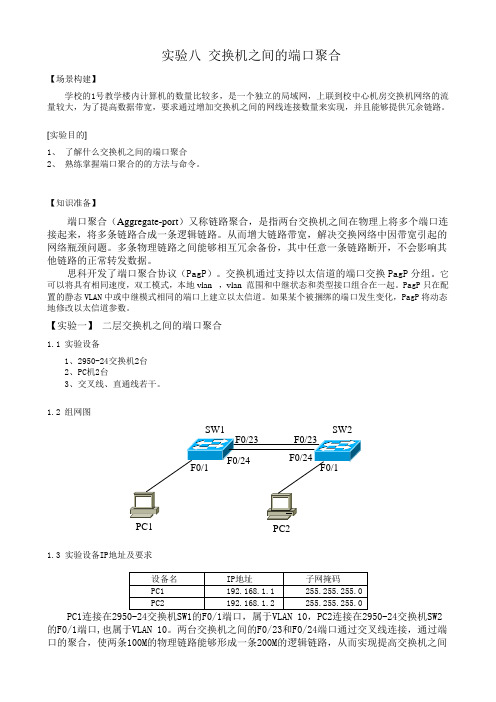

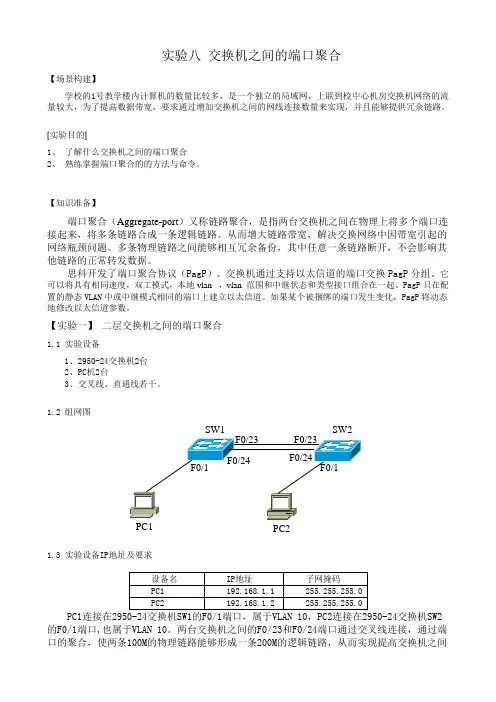

实验八 交换机之间的端口聚合【场景构建】学校的1号教学楼内计算机的数量比较多，是一个独立的局域网，上联到校中心机房交换机网络的流量较大，为了提高数据带宽，要求通过增加交换机之间的网线连接数量来实现，并且能够提供冗余链路。
[实验目的]1、 了解什么交换机之间的端口聚合2、 熟练掌握端口聚合的的方法与命令。
【知识准备】端口聚合（Aggregate-port ）又称链路聚合，是指两台交换机之间在物理上将多个端口连接起来，将多条链路合成一条逻辑链路。
从而增大链路带宽，解决交换网络中因带宽引起的网络瓶颈问题。
多条物理链路之间能够相互冗余备份，其中任意一条链路断开，不会影响其他链路的正常转发数据。
思科开发了端口聚合协议（PagP ）。
交换机通过支持以太信道的端口交换PagP 分组。
它可以将具有相同速度，双工模式，本地vlan ，vlan 范围和中继状态和类型接口组合在一起。
PagP 只在配置的静态VLAN 中或中继模式相同的端口上建立以太信道。
如果某个被捆绑的端口发生变化，PagP 将动态地修改以太信道参数。
【实验一】 二层交换机之间的端口聚合1.1 实验设备1、2950-24交换机2台2、PC 机2台3、交叉线、直通线若干。
1.2 组网图PC1PC2SW1SW21.3 实验设备IP 地址及要求PC1连接在交换机SW2的F0/1端口,也属于VLAN 10。
两台交换机之间的F0/23和F0/24端口通过交叉线连接，通过端口的聚合，使两条100M 的物理链路能够形成一条200M 的逻辑链路，从而实现提高交换机之间带宽的目的，同时当一根网线发生故障时，另一根网线仍然可以担负传输功能，1.4配置步骤第一步：PC机上的IP地址请自行设置完成。
（默认动作）第二步：配置2950-24交换机SW1上的F0/1，加入VLAN 10第三步：配置汇聚以太网通道组号及传输模式第四步：配置需要汇聚的端口及汇聚模式第五步：配置2950-24交换机SW2上的F0/1，加入VLAN 10第六步：配置汇聚以太网通道组号及传输模式第七步：配置需要汇聚的端口及汇聚模式1.5 实验验证(截图保存在PKT文件中)1、交换机SW1上端口聚合的情况。
配置端口聚合提供冗余备份链路1 实验原理端口聚合又称链路聚合，是指两台交换机之间在物理上将多个端口连接起来，将多条链路聚合成一条逻辑链路，从而增大链路带宽，解决交换网络中因带宽引起的网络瓶劲问题。
多条物理链路之间能够相互冗余备份，其中任意一条链路断开，不会影响其他链路的正常转发数据。
2 实验步骤（1）交换机A的基本配置switchA#conf tswitchA(config)#vlan 10switchA(config-vlan)#name salesswitchA(config-vlan)#exitswitchA(config)#int fa0/5switchA(config-if)#switchport access vlan 10 switchA(config)#exitswitchA#sh vlan id 10(2)在交换机switchA上配置端口聚合switchA(config)#int aggregateport 1switchA(config-if)#switchport mode trunkswitchA(config-if)#exitswitchA(config)#int range fa0/1-2switchA(config-if-range)#port-group 1switchA(config-if-range)#exitswitchA#sh aggregatePort 1summary(3)在交换机B上基本配置（同（1））（4）在交换机switchB上配置端口聚合（同（2））（5）验证测试验证当交换机之间一条链路断开时，PC1和PC2任能互相通信。
C:\>Ping 192.168.10.30 –t配置端口安全1 实验原理交换机的端口安全特性可以只允许特定MAC地址的设备接入到网络中，从而防止用户将非法或未授权的设备接入网络，并且可以限制端口接入的设备数量，防止用户将过多的设备接到网络中。
交换机端口链路聚合交换机端口链路聚合描述：链路聚合就是将交换机上多个端口物理上连接起来，逻辑捆绑在一起。
1、形成较大宽带的端口。
2、实现负载分担，并提供冗余链路下面使用华为交换机进行配置步骤讲述一：配置手工负载分担模式链路聚合示例图1. 配置手工负载分担模式链路聚合组网图SwitchA和SwitchB通过以太链路分别都连接VLAN10和VLAN20的网络，创建Eth-Trunk接口并加入成员接口，为VLAN间通信提供较大的链路带宽及一定的冗余度，保证数据传输和链路的可靠性。
操作步骤配置前链路端口先不物理连接端口或将端口Shutdown，避免出现广播风暴。
在SwitchA创建Eth-Trunk接口并加入成员接口。
SwitchB配置与SwitchA类似，不再赘述。
<HUAWEI> system-view [HUAWEI] sysname SwitchA[SwitchA] interface eth-trunk 1[SwitchA-Eth-Trunk1] trunkport gigabitethernet 0/0/1 to 0/0/3[SwitchA-Eth-Trunk1] quit创建VLAN并将接口加入VLAN。
SwitchB配置与SwitchA类似，不再赘述。
[SwitchA] vlan batch 10 20[SwitchA] interface gigabitethernet 0/0/4[SwitchA-GigabitEthernet0/0/4] port link-type trunk[SwitchA-GigabitEthernet0/0/4] port trunk allow-pass vlan 10[SwitchA-GigabitEthernet0/0/4] quit[SwitchA] interface gigabitethernet 0/0/5[SwitchA-GigabitEthernet0/0/5] port link-type trunk[SwitchA-GigabitEthernet0/0/5] port trunk allow-pass vlan 20[SwitchA-GigabitEthernet0/0/5] quit配置Eth-Trunk1接口允许VLAN10和VLAN20通过[SwitchA] interface eth-trunk 1[SwitchA-Eth-Trunk1] port link-type trunk[SwitchA-Eth-Trunk1] port trunk allow-pass vlan 10 20配置Eth-Trunk1的负载分担方式，。
网络配置教程（5）——锐捷、华为端口聚合配置1 网络配置教程（5）——锐捷、华为端口聚合配置1【实训目的】理解端口聚合的工作原理，掌握如何在交换机上配置端口聚合。
【技术原理】我们可以把多个物理链接捆绑在一起形成一个简单的逻辑链接，这个逻辑链接我们称之为一个aggregate port（以下简称AP ）。
AP是链路带宽扩展的一个重要途径，符合IEEE 802.3ad标准。
它可以把多个端口的带宽叠加起来使用，比如全双工快速以太网端口形成的AP最大可以达到800Mbsp，或者千兆以太网接口形成的AP最大可以达到8Gbsp。
此外，当AP中的一条成员链路断开时，系统会将该链路的流量分配到AP中的其他有效链路上去。
trap中包括链路相关的交换机、AP以及断开的链路的信息。
AP中一条链路收到的广播或者多播报文，将不会被转发到其他链路上。
【背景描述】假设某企业采用两台交换机组成一个局域网，由于很多数据流量是跨交换机进行转发的，因此需要提高交换机之间的传输带宽，并实现链路冗余备份，为此网络管理员在两台交换机之间需要采用两本网络互联，并将相应的两个端口聚合为一个逻辑端口，先要在交换机上做适当配置来实现这一目的。
【实训设备】锐捷交换机S2126两台，若干条跳线，1条配置线。
【实训内容】需要在两台交换机之间的冗余链路上实现端口聚合，并且在聚合端口上设置Trunk，以增加网络骨干链路的带宽。
【实训拓扑】【实训步骤】（1）交换机1的基本配置Switch# configure terminalSwitch(config)# vlan 10Switch(config-vlan)# endSwitch# configure terminalSwitch(config)# interface fastethernet 0/5Switch(config-if)# switchport access vlan 10Switch(config-if)#exit（2）交换机2的配置同上（3）设置主机PC1、PC2的IP地址在同一网段，如192.168.1.2/24、192.168.1.3/24，互ping，为通；（2）配置APSwitch(config)# interface aggregatePort 1Switch(config)#switchport mode trunkSwitch(config)#no shutSwitch1(config)#exitSwitch(config)#int range fa 0/1-2Switch (config-if-range)# port-group 1设置聚合端口的负载平衡方式（省略），聚合端口的负载平衡方式默认是依据源和目的地址的。
路由器和交换机之间的端口聚合实验本文章翻译自Cisco官网文档：/c/en/us/support/docs/switches/catalyst-2950-series-switches/24042-158. html这篇文档提供了一种在思科二层交换机和思科路由器关于Fast EtherChannel (FEC) and IEEE 802.1Q trunking的简单配置。
二层交换机包括2900/3500XL，2940,2950/2955，以及2970交换机。
这篇文章使用7200路由器，你也可以使用任意一款支持端口聚合和802.1Q trunking协议的路由器，将会得到相同的结果。
FEC和802.1Q trunking特性在使用思科二层交换机，并且只能在IOS12.0及以后版本上，Catalyst2940和2955/2950交换机由于硬件原因不支持ISL trunking 。
支持端口聚合和802.1Q trunking特性的路由器使用的IOS12.0及以后版本上，然而，不是所有的路由器都同时支持两者，下表展示了路由器系列与两个特性的支持关系：1.思科2600,3600和3700系列路由器在端口聚合特性上要单独提出来，当你安装了交换模块（NM-16ESW或者NM-36ESW）时，这些模块支持最大6个端口聚合，而一般的端口聚合最大支持8个端口聚合。
2.RSP = Route Switch Processor以下实验使用：Catalyst 2950交换机，运行Cisco IOS Software Release 12.1(9)EA1d.Cisco 7200路由器，运行Cisco IOS Software Release 12.2(3).端口聚合原理：端口聚合将Fast Ethernet(FE)或Gigabit Ethernet(GE)端口划分成一个逻辑组，8个端口聚合将能达到800Mbps或8Gbps的速率。
实验3 交换机的端口聚合【学生任务】掌握H3C交换机端口聚合的作用及配置方法【学习目标】能力目标：1、掌握H3C交换机端口聚合的作用及配置方法知识目标：交换机的端口聚合。
素质目标：沟通能力、团队协作能力培养【完成时间】 2课时一、任务要求各小组按实验步骤要求完成各项内容（步骤详见参考）二、计划1、以小组为单位，按照工作任务的要求，各小组展开竞赛，看哪组做得又快又好。
检查完所有组员做完组长申报。
三、实施学生可独立完成，小组之间可合作完成，小组成员在工作过程中互帮互助，解决在完成任务中所遇到的问题。
四、检查评估1、各小组组长交叉抽查，看任务是否完成；2、任务完成后，填写《实验上机报告册》。
3、教师针对学生在完成任务过程中遇见的普遍问题做点评。
4、教师指引学生归纳总结，引导学生独立构建自己的经验和知识体系并填写“学生工作日志”。
参考资料：什么是端口聚合？端口汇聚是将多个以太网端口汇聚在一起形成一个逻辑上的汇聚组，使同一汇聚组内的多条物理链路视为一条逻辑链路。
端口聚合的作用？端口汇聚可以实现流量在汇聚组中各个成员端口之间进行分担，以增加带宽。
同时，同一汇聚组的各个成员端口之间彼此动态备份，提高了连接可靠性。
端口聚合的协议：基于IEEE802.3ad 标准的LACP（Link Aggregation Control Protocol，链路汇聚控制协议）是一种实现链路动态汇聚与解汇聚的协议。
注意：端口聚合之前，所有端口必须配置一致（即速率、全双工、STP 配置、QOS配置、Vlan配置）一、实验步骤任务一：交换机端口汇聚1. 组网需求以太网交换机 Switch A 使用3 个端口（Ethernet1/0/1～Ethernet1/0/3）汇聚接入以太网交换机Switch B ，实现流量在各成员端口中的负载分担。
2. 组网图图1-1 以太网端口汇聚配置示例图(1) 采用手工汇聚方式：# 创建手工汇聚组1。
< h3c1> system-view[h3c1] link-aggregation group 1 mode manual# 将以太网端口Ethernet1/0/1 至Ethernet1/0/3 加入汇聚组1。
交换机及聚合配置（教学篇）■ 任务描述某服务器间的物理连接如图1所示，服务器A、B、C需要通过交换机与对端的服务器D、E、F通信，现需拓展链路带宽、同时提升服务器间访问的可靠性，传统的方式是更换更高级别的设备或者更换更高带宽的业务板。
图1 传统的交换机链路工程师诊断后，决定在原设备上配置链路聚合进行改进，可将交换机的多个物理端口绑定成一个逻辑端口，根据用户配置的端口负荷分担策略，链路聚合能实现链路带宽的增加、节约设备及工程成本，提高网络的安全性和可靠性。
■ 相关知识1、链路聚合的工作原理将交换机间的多个物理端口形成的物理链路捆绑在一起，形成一条大带宽的逻辑链路。
如图2所示。
捆绑后的逻辑链路一方面增加了链路传输带宽，同时也可避免二层环路。
图2 交换机的链路聚合且当有一条链路断开（例如：4端口之间的链路断开），如图3所示，流量会自动在剩下的1、2、3端口共三条链路间重新分配，实现链路传输弹性和冗余，增加了可靠性。
图3 交换机的4端口断开时实现冗余2、链路聚合的配置方式（1）创建Eth-trunk；（2）设置Eth-trunk端口属性，属性一般设置为trunk类型；（3）将交换机的端口加入到Eth-trunk组中。
■ 任务完成步骤1、网络拓扑规划根据任务需求，简化拓扑结构，规划拓扑如图4所示，服务器PC的IP规划如图4所示，四台PC分别被规划到两个VLAN，VLAN10及VLAN20，拓扑说明如下：图4 交换机链路聚合配置拓扑图要求：（1）根据拓扑图的要求，在交换机上创建相关VLAN；（2）将PC所连接的交换机端口划分给相应的VLAN；（3）在交换机上查看链路聚合的配置。
（4）配置完成后检验PC01与PC03、PC02与PC04之间的连通性；2、完成SW1和SW2设备配置（1）SW1的配置如下：第一步：创建两个vlanid 号10和20；[SW1] vlan batch 10 20第二步：在交换机SW1上创建聚合组Eth-trunk 1，并配置Eth-trunk的端口类型为trunk，让其放行VLAN10和VLAN20。
实验6 端口聚合配置基础知识：端口聚合（Aggregate-port ）又称链路聚合，是指两台交换机之间在物理上将多个端口连接起来，将多条链路聚合成一条逻辑链路。
从而增大链路带宽，解决交换网络中因带宽引起的网络瓶颈问题。
多条物理链路之间能够相互冗余备份，其中任意一条链路断开，不会影响其他链路的正常转发数据。
可以解决交换机之间的环路问题，提高交换机之间的数据传输速率。
实验目的：理解端口聚合的工作原理，掌握如何在交换机上配置端口聚合。
实验器材：（1） 二层交换机 2台（2） 计算机 3台（3） 双绞线实验器材简介：本实验采用的是锐捷的二层交换机S2126G，具有端口聚合的功能。
实验方法步骤：（1） 将主机和交换机以及交换机与交换机对应的端口按拓扑图连接起来（2） 配置PC1和PC2的IP 地址，让“PC1 ping PC2 –t ”观察交换机的工作状态，观察报文传输的速度。
若有此情况，则可以先拔掉交换机间的一根网线，消除环路后，待配置好端口汇聚以后再将其插上。
（3） 在交换机上配置聚合端口（4） 将聚合端口设置为Trunk（5） 验证聚合端口的配置（6） 验证链路的冗余性示范案例：假设某企业采用两台交换机组成一个局域网，由于很多数据流量是跨过交换机进行转发的，因此需要提高交换机之间的传输带宽，并实现链路冗余备份，为此网络管理员在两台交换机之间采用两根网线互连，并将相应的两个端口聚合为一个逻辑端口，现要在交换机上做端口聚合配置来实现这一目标。
需要在两台交换机之间的冗余链路上实现端口聚合，并且在聚合端口上设置Trunk ，以增加网络骨干链路的带宽(如下图)。
图1 实验拓扑图PC1PC2 F0/3 F0/3 SW1 SW2具体的操作步骤如下：（1）按拓扑图将主机和交换机以及交换机与交换机连接起来，配置PC1和PC2的IP地址（注：PC1的IP地址为192.168.0.137，PC2的IP地址为192.168.0.136，掩码均为255.255.255.0），让“PC1 ping PC2 –t”观察交换机的工作状态，可以看到连接网线的交换机端口的灯很频繁的闪烁，表明该端口收发数据量很大，环路已造成广播风暴。
交换机端口聚合网管2班谢泽宏1.安装下图连接两台交换机，2.注意：配置好后再连接两台交换机。
3.Pc0:192.168.1.1Pc1：192.168.1.24.S0Switch>enSwitch#conf tEnter configuration commands, one per line. End with CNTL/Z. Switch(config)#int f0/1Switch(config-if)#speSwitch(config-if)#speed 100Switch(config-if)#duSwitch(config-if)#duplex fSwitch(config-if)#duplex fullSwitch(config-if)#no shuSwitch(config-if)#exSwitch(config)#int f0/2Switch(config-if)#speSwitch(config-if)#speed 100Switch(config-if)#duSwitch(config-if)#duplex fSwitch(config-if)#duplex fullSwitch(config-if)#no shuSwitch(config-if)#no shutdownSwitch(config-if)#exSwitch(config)#int f0/3Switch(config-if)#speed 100Switch(config-if)#duplex fullSwitch(config-if)#no shutdownSwitch(config-if)#exSwitch(config)#int f0/4Switch(config-if)#speed 100Switch(config-if)#duplex fullSwitch(config-if)#no shutdownSwitch(config-if)#exSwitch(config)#intSwitch(config)#interface rSwitch(config)#interface range f0/1 - 2Switch(config-if-range)#channel-group 1 mode desirable Switch(config-if-range)#switchport mode trunkSwitch(config-if-range)#switchport trunk allowed vlan all Switch(config-if-range)#no shuSwitch(config-if-range)#no shutdownSwitch(config-if-range)#exSwitch(config)#interface range f0/3 - 4Switch(config-if-range)#channel-group 2 mode desirable Switch(config-if-range)#switchport mode trunkSwitch(config-if-range)#switchport trunk allowed vlan all Switch(config-if-range)#no shutdownSwitch(config-if-range)#exSwitch(config)#exSwitch#%SYS-5-CONFIG_I: Configured from console by console Switch#wrBuilding configuration...[OK]Switch#S1Switch>Switch>enSwitch#conf tEnter configuration commands, one per line. End with CNTL/Z. Switch(config)#int f0/1Switch(config-if)#speSwitch(config-if)#speed 100Switch(config-if)#duSwitch(config-if)#duplex fSwitch(config-if)#duplex fullSwitch(config-if)#no shuSwitch(config-if)#exSwitch(config)#int f0/2Switch(config-if)#speed 100Switch(config-if)#duplex fullSwitch(config-if)#no shuSwitch(config-if)#exSwitch(config)#int f0/3Switch(config-if)#speed 100Switch(config-if)#duplex fullSwitch(config-if)#no shuSwitch(config-if)#exSwitch(config)#int f0/4Switch(config-if)#speed 100Switch(config-if)#duplex fullSwitch(config-if)#no shuSwitch(config-if)#exSwitch(config)#intSwitch(config)#interface rSwitch(config)#interface range f0/1 - 2Switch(config-if-range)#channel-group 1 mode desirable Switch(config-if-range)#switchport mode trunkSwitch(config-if-range)#switchport trunk allowed vlan all Switch(config-if-range)#no shuSwitch(config-if-range)#exSwitch(config)#inrSwitch(config)#intSwitch(config)#interface rSwitch(config)#interface range f0/3 - 4Switch(config-if-range)#channel-group 2 mode desirable Switch(config-if-range)#switchport mode trunkSwitch(config-if-range)#switchport trunk allowed vlan all Switch(config-if-range)#no shuSwitch(config-if-range)#exSwitch(config)#exSwitch#%SYS-5-CONFIG_I: Configured from console by console Switch#wrBuilding configuration...[OK]Switch#5.ping测试。
实验7交换机端口聚合7.1实验目的理解端口聚合（Aggregate-port）的配置及原理。
7.2实验环境实验拓扑结构如图所示。
7.3实验的内容和要求（1）交换机的基本配置（2）在交换机上创建聚合接口（3）在交换机上配置聚合端口（4）端口聚合增加交换机之间的传输带宽，验证当一条链路断开时仍能互相通信。
7.4实验说明第一步：交换机A的基本配置。
SwitchA(config)#vlan 10SwitchA(config-vlan)#name salesSwitchA(config-vlan)#exitSwitchA(config)#interface fastEthernet0/5SwitchA(config-if)#switchport access vlan 10验证测试：验证已创建了VLAN 10，并将0/5端口已划分到VLAN 10中。
SwitchA#show vlan id 10VLAN Name Status Ports--------------------------------------------------------------------------------------------------------10 sales active Fa0/5第二步：在交换机SwitchA上配置聚合端口。
SwitchA(config)#interface aggregateport 1 ！创建聚合接口AG1SwitchA(config-if)#switchport mode trunk ！配置AG模式为trunkSwitchA(config-if)#exitSwitchA(config)#interface range fastEthernet 0/1-2 ！进入接口0/1和0/2SwitchA(config-if-range)#port-group 1 ！配置接口0/1和0/2属于AG1验证测试：验证接口fastEthernet0/1和0/2属于AG1。
