实验八 交换机之间的端口聚合(学生用)

一网络拓扑图如下：二：实验目的（1）R1与R2 之间通过ospf协议进行连接，并且端口之间进行端口汇聚。

（2）R2——S1——S2 之间进行端口汇聚，并配置静态路由进行互联。

（3）最后R1——R2——S1——S2 各设备间能互相连通。

三：配置思路此实验的配置，可以划分为三个部分，（1）是R1与R2两个三层路由器间的端口配置。

（2）是S1与S2两个二层交换机间的端口配置。

（3）是三层路由器R2与二层交换机S1互联进行的端口配置。

四：具体配置如下第一步分：R1与R2两个三层路由器间的端口配置。

1．路由器R1的配置如下：R1(config)#int port-channel 1R1(config-if)#ip address 10.10.10.1 255.255.255.0R1(config-if)#no shutdownR1(config-if)#duplex fullR1(config-if)#exitR1(config)#int range f1/0 - 1R1(config-if-range)#no ip addressR1(config-if-range)#no shutdownR1(config-if-range)#channel-group 1R1(config-if-range)#duplex fullR1(config-if-range)#exitR1#wrR1(config)#router ospf 100R1(config-router)#network 10.10.10.0 0.0.0.255 area 0R1(config-router)#exitR1(config)#exitR1#wr2．路由器R2的配置如下：R2(config)#int port-channel 1R2(config-if)#no shutdownR2(config-if)#duplex fullR2(config-if)#ip address 10.10.10.2 255.255.255.0R2(config-if)#exitR2(config)#int range f1/0 - 1R2(config-if-range)#no ip addressR2(config-if-range)#no shutdownR2(config-if-range)#channel-group 1R2(config-if-range)#duplex fullR2(config-if-range)#exitR2#wrR2(config)#router ospf 100R2(config-router)#network 10.10.10.0 0.0.0.255 area 0R2(config-router)#exitR2(config)#exitR2#wr测试：R1#ping 10.10.10.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 10.10.10.2, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 48/72/100 ms其它命令：显示port channel配置的命令——show int port-channel <id>显示route 路由的命令：——show ip route二第二部分：S1与S2两个二层交换机间的端口配置。

交换机的端口配置实验报告
进入全局配置模式
5.在全局配置模式下输入interface命令，进入接口配置模式。

7.配置接口的描述和管理状态
8.在特权模式下，关闭一个接口9配置接口的速度，双工，流控
11.显示接口状态
12.显示可交换接口（show interface description）
13.显示指定端口的统计值信息
15.配置网络接口的IP地址
16 show ip interface
通过本次实验学会了一部分锐捷公司交换机的端口的命名规则、类型和种类，它的端口有两部分组成，端口所在的插槽和端口在插槽上的编号。

交换机端口类型有快速以太网端口，千兆以太网端口、聚合端口和。

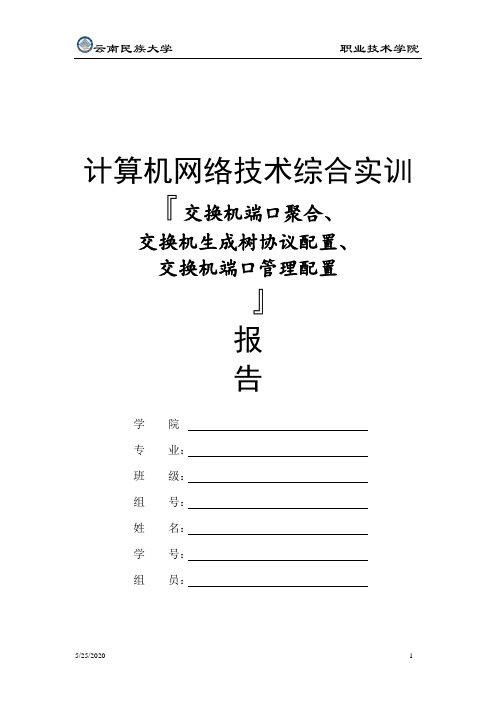

计算机网络技术综合实训『交换机端口聚合、交换机生成树协议配置、交换机端口管理配置』报告学院专业：班级：组号：姓名：学号：组员：第一部交换机端口聚合一、实训目的掌握在交换机上端口聚合的方法掌握交换机端口聚合的配置方法及配置命令二、实训所需设备交换机两台、计算机两台、网线数根。

三、实训原理及拓扑图原理：端口聚合是将几个链路作聚合处理，增加交换机之间的连接带宽，避免网络瓶颈。

这几个链路必须同时连接两个相同的设备，不需从新布线。

可以绑定任何相关的端口，课随时取消，灵活性很高的链路聚合可以提供负载能力以及系统容错。

拓扑图：四、实训的内容1、规划交换机使用哪几个端口进行链路聚合的配置。

2、在计算机上配置相同网段的IP地址，然后互相使用Ping命令查看相互通信情况。

3、对交换机按照规划端口进行链路聚合的配置。

4、使用Ping命令，观察Ping后的结果5、用Show命令查看链路聚合的的配置。

五、实训步骤1、查看交换机配置情况清除不需要的配置及检测到网络广播风暴。

如图1和图2所示，图1 交换机配置情况图2 网络广播风暴2、进行实训链路连接。

、在计算机1上，单击【开始】|【程序】|【附件】|【通讯】|【超级终端】命令，选择端口连接，进行带外管理配置。

3、对交换机输入配置命令，如图3所示图3 验证交换机1的端口聚合4、在计算机2上，单击【开始】|【程序】|【附件】|【通讯】|【超级终端】命令，进行命令配置，同样验证端口聚合的情况。

第二部分交换机生成树协议配置一、实训目的1、了解广播风暴及其危害，并尝试产生广播风暴，观察交换机状态。

2、掌握跨交换机生成树的配置方法和配置命令3、理解生成树的工作过程，并对交换机端口是否阻塞进行判断。

二、实训所需设备两台交换机、网线数根、配置计算机两台三、实训原理1、桥接链路的危害在两台交换机之间，如果存在两条以上的链路，就必须形成环路，交换机并不知道图和处理，只是周而复始地转发帧，形成四循环。

实验报告专业： 网络工程 班级：10网络（1）班 学号： 姓名：课程名称： 计算机网络工程 学年：2012-2013 学期：1 / 2 课程类别：专业必修 限选 任选 实践 实验时间：2012 年10月26日 实验名称：交换机端口聚合实验实验目的和要求：理解链路聚合原理及配置内容；掌握链路聚合的具体配制方法和测试方法。

真实实验软硬件条件： 二层交换机（S2691）2台； PC 机2台； 网线（4根）：直通线（2根）、交叉线（2根）；进入实验室电脑第三个系统winxp 。

模拟实验软硬件条件：用R2691+16口交换模块； 用Cloud+VPCS ； 网线（4根）：直通线（2根）、交叉线（2根）。

实验内容：1、参考上图构建实验网络拓扑（配置两个交换机的模块,配置各PC 机网络接口、连接设备等）；2、完整、明确的标注端口及配置信息；3、在交换机（Switch A ）上配置VLAN 10，并将其F1/1端口划入VLAN 10中；4、在交换机（Switch B ）上配置VLAN 10，并将其F1/1端口划入VLAN 10中；5、对交换机（Switch A ）进行端口聚合配置，创建端口聚合链路1，并将该交换机的F1/2-3接口加入到端口聚合链路1中；6、对交换机（Switch B ）进行端口聚合配置，创建端口聚合链路1，并将该交换机的F1/2-3接口加入到端口聚合链路1中；7、通过VPCS 虚拟机，为每个PC 机配置IP 地址；8、在两台PC 机间进行连通性测试（相互可以ping 通且链路状态稳定）； 9、断开链路Switch A （F1/2）—> Switch B(F1/2)或链路Switch A （F1/3）—> SwitchB(F1/3)中的任意一条后，再次对两台PC 机进行连通性测试（相互可以ping 通，但会出现延时且链路状态不稳定）。

但是重新连接又可以ping 通了，比较灵活。

实验结果：见附页小结：评定成绩： 批阅教师： 年 月 日√√【实验拓扑】【实验步骤】步骤1.(1)按照上图构建网络拓扑结构图。

实验八端口聚合配置一、实验目的和要求•理解端口聚合的作用和特点•掌握链路聚合的配置及原理二、实验设备三层交换机1台，二层交换机1台，直通双绞线2根三、实验内容switchA是一台三层交换机，switchB是一台二层交换机，在两台交换机之间的冗余链路上实现端口聚合，并且在聚合端口上设置Trunk，以增加交换机之间网络骨干链路的传输带宽，并冗余链路上实现均衡负载。

四、实验拓扑图1 端口聚合五、背景描述假设某企业采用2台交换机组成一个局域网，由于很多据流量是跨过交换机进行传送的，因此需要提高交换机之间的传输带宽，并实现链路冗余备份，为此网络管理员在2台交换机之间采用2根网线互连，并将相应的2个端口聚合为一个逻辑端口，现要在交换机上做适当配置来实现这一目标。

六、相关知识1、概念端口聚合又叫链路聚合，端口捆绑，英文名是port trunking。

2、功能链路聚合技术可以在不改变现有的网络设备以及原有布线的基础上，将交换机的多个低带宽交换端口捆绑成一条高带宽的链路，通过几个端口进行链路负荷平衡，避免链路出现拥塞现象，这个高带宽的链路通常被称为Link Aggragation Group(LGA),它可以提供各物理链路的负载平衡。

3、端口聚合的条件组端口的速度必须一致组端口必须属于同一个VLAN组端口使用的传输介质相同组端口必须属于同一层次，并与AP也要在同一层次4、链路聚合优点提高链路可用性链路聚合中，成员互相动态备份。

当某一链路中断时，其它成员能够迅速接替其工作。

与生成树协议不同，链路聚合启用备份的过程对聚合之外是不可见的，而且启用备份过程只在聚合链路内，与其它链路无关，切换可在数毫秒内完成。

增加链路容量某些情况下，链路聚合甚至是提高链路容量的唯一方法。

例如当市场上的设备都不能提供高于10G 的链路时，用户可以将两条10G链路聚合，获得带宽大于10G的传输线路。

价格便宜，性能接近千兆以太网不需重新布线，也无需考虑千兆以太网传输距离极限问题Trunking可以捆绑任何相关的端口，也可以随时取消设置，这样提供了很高的灵活性提供负载均衡能力以及系统容错。

交换机端口链路聚合交换机端口链路聚合描述：链路聚合就是将交换机上多个端口物理上连接起来，逻辑捆绑在一起。

1、形成较大宽带的端口。

2、实现负载分担，并提供冗余链路下面使用华为交换机进行配置步骤讲述一：配置手工负载分担模式链路聚合示例图1. 配置手工负载分担模式链路聚合组网图SwitchA和SwitchB通过以太链路分别都连接VLAN10和VLAN20的网络，创建Eth-Trunk接口并加入成员接口，为VLAN间通信提供较大的链路带宽及一定的冗余度，保证数据传输和链路的可靠性。

操作步骤配置前链路端口先不物理连接端口或将端口Shutdown，避免出现广播风暴。

在SwitchA创建Eth-Trunk接口并加入成员接口。

SwitchB配置与SwitchA类似，不再赘述。

<HUAWEI> system-view [HUAWEI] sysname SwitchA[SwitchA] interface eth-trunk 1[SwitchA-Eth-Trunk1] trunkport gigabitethernet 0/0/1 to 0/0/3[SwitchA-Eth-Trunk1] quit创建VLAN并将接口加入VLAN。

SwitchB配置与SwitchA类似，不再赘述。

[SwitchA] vlan batch 10 20[SwitchA] interface gigabitethernet 0/0/4[SwitchA-GigabitEthernet0/0/4] port link-type trunk[SwitchA-GigabitEthernet0/0/4] port trunk allow-pass vlan 10[SwitchA-GigabitEthernet0/0/4] quit[SwitchA] interface gigabitethernet 0/0/5[SwitchA-GigabitEthernet0/0/5] port link-type trunk[SwitchA-GigabitEthernet0/0/5] port trunk allow-pass vlan 20[SwitchA-GigabitEthernet0/0/5] quit配置Eth-Trunk1接口允许VLAN10和VLAN20通过[SwitchA] interface eth-trunk 1[SwitchA-Eth-Trunk1] port link-type trunk[SwitchA-Eth-Trunk1] port trunk allow-pass vlan 10 20配置Eth-Trunk1的负载分担方式，。
