下载文档原格式
第一章 建筑材料的基本性质一、填空题1.材料的实际密度是指材料在（ 绝对密实 ）状态下（ 单位体积的质量 ）。
用公式表示为（ ρ＝m/V ）。
2.材料的体积密度是指材料在（ 自然 ）状态下（ 单位体积的质量 ）。
用公式表示为（ρ0＝m/V 0 ）。
3.块体材料的体积包括（固体物质）和（ 孔隙 ）两部分。
4.材料的堆积密度是指（散粒状、纤维状）材料在堆积状态下（ 单位体积 ）的质量，其大小与堆积的（ 紧密程度 ）有关。
5.材料孔隙率的计算公式是（ ρρ01-=P ），式中ρ为材料的（ 实际密度 ），ρ0为材料的（ 体积密度 ）。
6.材料内部的孔隙分为（ 开口 ）孔和（ 闭口 ）孔。
一般情况下，材料的孔隙率越大，且连通孔隙越多的材料，则其绝对密度越（不变），体积密度越（ 小 ），强度越（低），吸水性、吸湿性越（大）。
导热性越（差）保温隔热性能越（好）。
7.材料空隙率的计算公式为（ 0'0'1ρρ-=P ）。
式中0ρ为材料的（体积）密度，0ρ'为材料的（ 堆积 ）密度。
8.材料的耐水性用（ 软化系数）表示，其值越大，则耐水性越（ 好 ）。
一般认为，（ 软化系数 ）大于（ 0.80 ）的材料称为耐水材料。
9.材料的抗冻性用（ 抗冻等级 ）表示，抗渗性一般用（ 抗渗等级）表示，材料的导热性用（ 热导率 ）表示。
10. 材料的导热性用（ 导热系数 ）表示。
材料的导热系数越小，则材料的导热性越（ 差 ），保温隔热性能越（ 好）。
常将导热系数（k m w *23.0≤）的材料称为绝热材料。
11．材料的吸水性是指材料在（ 水中 ）吸水的性质，用指标（ 吸水率）表示。
材料吸水能力的大小主要与材料的（ 化学成分 ）和（ 孔隙状况 ）有关。
12．材料的吸湿性是指材料在（ 潮湿空气中 ）吸水的性质，用指标（ 含水率 ）表示。
材料吸湿能力的大小主要与（ 化学成分 ）、（ 孔隙状况 ）和（环境湿度 ）有关。
第一章材料基本性质1．某工地所用卵石材料的密度为2.65kg/m3,表观密度为2.61g/cm3,堆积密度为1680 kg/m3,计算此石子的孔隙率与空隙率？2．有一块烧结普通砖，在吸水饱和状态下重2900g,其绝干质量为2550g。
经干燥并磨成细粉后取50g,用排水法测得绝对密实体积为18。
62cm3.试计算该砖的吸水率、密度、孔隙率？3．某石材在气干、绝干、水饱和状态下测得抗压强度分别为174、178、165MPa，求该石材的软化系数，并判断该石材可否用于水下工程？4。
已知碎石的表观密度为2.65 g/cm3,堆积密度为1.50 g/cm3,求2.5m3松散状态的碎石,需要多少松散体积的砂子填充碎石的空隙？若已知砂子的堆积密度为1。
55 g/cm3，求砂子的重量是多少？5。
某立方体岩石试件，测得其外形尺寸为50×50×50㎜，并测得其在绝干、自然状态及吸水饱和状态下的质量分别为325、325.3、326.1 g，并且测得该岩石的密度为2.68 g/cm3，求该岩石的体积吸水率、质量含水率、绝干表观密度、孔隙率,并估算该岩石的抗冻性如何？6.某岩石试样干燥时的质量为250g,将该岩石试样浸入水中，待岩石吸水饱和后排开水的体积为100cm3,将该岩石试样用湿布擦干表面后，再次投入水中此时排开水的体积为125 cm3。
求该岩石的表观密度、吸水率及开口孔隙率。
7．某一块状材料的全干质量为100g，自然状态体积为40cm3，绝对密实状态下的体积为33 cm3,试计算其密度、表观密度、密实度和孔隙率。
8。
某材料的密度为2。
78g/cm3，干表观密度为1680kg/m3，现将一重930g的该材料浸入水中,吸水饱和后取出称重为1025g，试求该材料的孔隙率、重量吸水率、开口孔隙率及闭口孔隙率。
9. 已知某岩石的密度为2。
65g/cm3，干表观密度为 2.56g/cm3，吸水率为1。
5 ％，试计算该岩石中开口孔隙与闭口孔隙所占的比例.10. 边长为5cm的岩石立方体试件，在自然状态及吸水饱和状态下的质量分别为230g和243g，烘干后的质量为237g。
烧结普通砖试验作业指导书1、检验规范：GB/T5101-2017 《烧结普通砖》GB/T2542-2012《砌墙砖试验方法》2、试样数量：10块3、试件尺寸：240*115*534、环境4.1试验环境要求：10～35 ℃6.1试样制作6.1.1采用样品中间部位切割，交错叠加灌浆制成强度试验试样的方式。
6.1.2将试样锯成两个半截砖，两个半截砖用于叠合部分的长度不得小于100mm，如果不足100mm，应另取备用试样补足。
6.1.3将已切割开的半截砖放入室温的净水中浸20min~30min后取出，在铁丝网架上滴水20min~30min，以断口相反方向装入制样模具中。
用插板控制两个半砖间距不应大于5mm，砖大面与模具间距不应大于3mm，砖断面、顶面与模具间垫以橡胶垫或其他密封材料，模具内表面涂油或脱模剂。
6.1.4将净浆材料按照配制要求，置于搅拌机中搅拌均匀。
6.1.5将装好试样的模具置于振动台上，加入适量搅拌均匀的净浆材料，振动时间为0.5mm~1min，停止振动，静置至净浆材料达到初凝时间（约15min~19min）后拆模。
6.1.6试样养护：在不低于10℃的不通风室内养护4h。
6.2试验步骤6.2.1测量每个试样连接面或受压面的长、宽尺寸各两个，分别取其平均值，精确至1mm。
(加图片)6.2.2（试验机使用过程）将试样平放在加压板的中央，垂直于受压面加荷，应均匀平稳，不得发生冲击或振动，加荷速度以（5±0.5）kN/s为宜，直至试样破坏为止，记录最大破坏荷载p。
7、试验结果处理及修约：）按式2计算7.1.1每块试样的抗压强度（RP=P/L×BRP式中：R——抗压强度，单位为兆帕Mpa；PP——最大破坏荷载，单位为牛顿N；L——受压面（连接面）的长度，单位为毫米mm；B——受压面（连接面）的宽度，单位为毫米mm；试验结果以试样抗压强度的算术平均值和标准值或单块最小值表示7.1.2强度标准差sƒƒs----10块试样的抗压强度标准差，单位为兆帕(MPa)，精确至0.01；f---10块试样的抗压强度平均值，单位为兆帕(MPa)，精确至0.1；f i---单块试样抗压强度值，单位为兆帕(MPa)，精确至0.01；7.1.3强度标准值样本量n=10时的强度标准值计算公式f k=f-1.83s式中：f k----强度标准值，单位为兆帕(MPa)，精确至0.1。

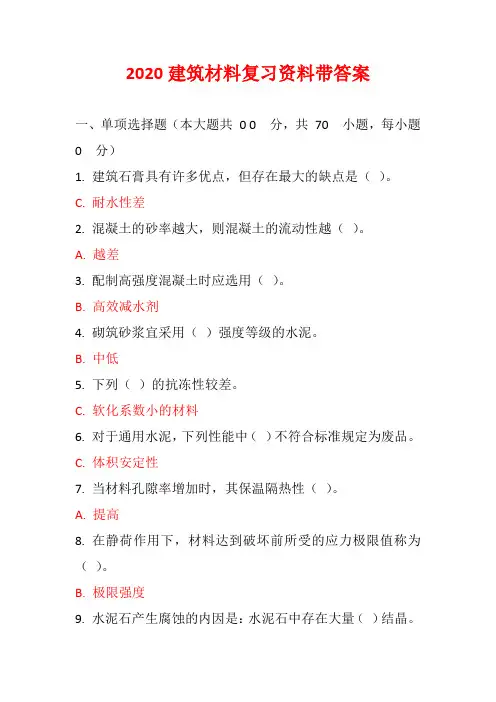

2020建筑材料复习资料带答案一、单项选择题（本大题共0 0 分，共70 小题，每小题0 分）1. 建筑石膏具有许多优点，但存在最大的缺点是（）。
C. 耐水性差2. 混凝土的砂率越大，则混凝土的流动性越（）。
A. 越差3. 配制高强度混凝土时应选用（）。
B. 高效减水剂4. 砌筑砂浆宜采用（）强度等级的水泥。
B. 中低5. 下列（）的抗冻性较差。
C. 软化系数小的材料6. 对于通用水泥，下列性能中（）不符合标准规定为废品。
C. 体积安定性7. 当材料孔隙率增加时，其保温隔热性（）。
A. 提高8. 在静荷作用下，材料达到破坏前所受的应力极限值称为（）。
B. 极限强度9. 水泥石产生腐蚀的内因是：水泥石中存在大量（）结晶。
B. Ca(OH)210. 能多次加热注塑成型的树脂称（）。
B. 热塑性树脂11. 材料的体积吸水率在数值上等于（）。
B. 开口孔隙率12. 为了消除（）石灰的危害，应提前洗灰，使灰浆在灰坑中（）两周以上。
C. 过火，陈伏13. 下列概念中，（）表明材料的耐水性。
D. 软化系数14. 引气剂常用的是（）。
C. 松香热聚物15. 如果测得混凝土标准试件28 天的抗压强度为23MPa，则其强度等级应定为（）。
A. C2016. 弹性体沥青防水卷材、塑性体沥青防水卷材均以（）划分标号。
C. 每10m2 的质量（kg）17. 下列不宜用于屋面防水工程中的沥青是（）。
B. 煤沥青18. 混凝土抗压强度很高，但其抗拉强度却只有其抗压强度的（）。
C. 1/9~1/1819. 混凝土用水的质量要求是不影响混凝土的凝结和（），无损于混凝土的强度和（）。
C. 硬化，耐久性20. 采用泵送混凝土施工，首选的外加剂是（）。
A. 减水剂21. 浇筑大体积混凝土基础应选用：（）。
D. 矿渣水泥22. 大理石帖面板宜使用在（）。
A. 室内墙、地面23. 下列材料和孔隙率没有关系的是（）。
C. 密度24. 受振动或高速荷载作用的结构用钢，应特别注意选用（）。
一、实验目的本次实验旨在了解烧结普通砖的基本性能，包括抗压强度、质量吸水率、干燥状态下的表观密度和密度等。
通过对实验数据的分析，评估烧结普通砖的适用性和质量。
二、实验材料与设备1. 实验材料：- 烧结普通砖：尺寸为240mm×115mm×53mm，烘干后质量为2500g，吸水饱和后质量为2900g。
- 水泥净浆（32.5级普通硅酸盐水泥）。
2. 实验设备：- 压力试验机- 切砖器- 小铲- 钢直尺- 水平仪- 比重瓶- 烘箱- 电子秤三、实验方法与步骤1. 抗压强度试验：- 将试样砖切断成两个半截砖，断开后的长度不得小于100mm。
- 将断开的半截砖放入水中浸泡10—20分钟后取出，并以断口方向相反叠放，两者中间抹以厚度不超过5mm的水泥净浆。
- 上下面抹以不超过3mm的同种水泥净浆，制成的试件上下面必须相互平行并垂直与侧面。
- 放置于不通风的室内养护3d（室温不低于10℃）。
- 使用压力试验机对试件进行压缩试验，记录破坏荷载。
2. 质量吸水率试验：- 称取烘干后的烧结普通砖质量（2500g）。
- 将砖放入水中浸泡至吸水饱和，取出后称重（2900g）。
- 计算质量吸水率：（2900-2500）/2500 × 100%。
3. 干燥状态下的表观密度和密度试验：- 称取烘干后的烧结普通砖质量（2500g）。
- 测量砖的尺寸（240mm×115mm×53mm）。
- 计算干燥状态下的表观密度：2500 /（240×115×53）g/cm³。
- 将砖磨细过筛，烘干后取50g，用比重瓶测得其体积为18.5cm³。
- 计算密度：2500 /【240×115×53 - （2900-2500）/1】g/cm³。
4. 孔隙率试验：- 根据上述实验数据，计算孔隙率：（1-表观密度/密度）× 100%。

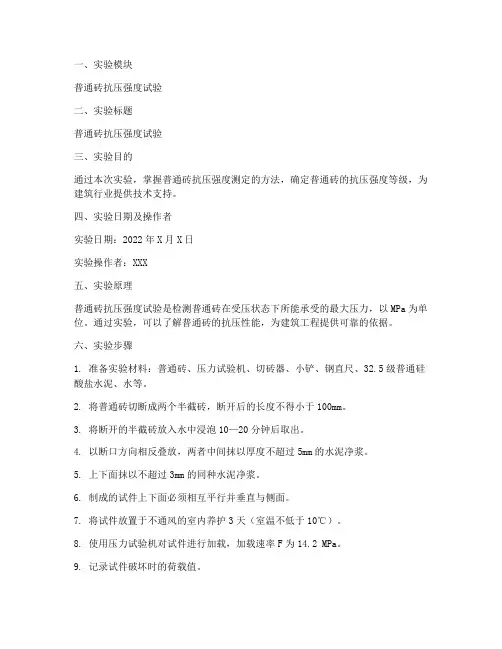

一、实验模块普通砖抗压强度试验二、实验标题普通砖抗压强度试验三、实验目的通过本次实验，掌握普通砖抗压强度测定的方法，确定普通砖的抗压强度等级，为建筑行业提供技术支持。
四、实验日期及操作者实验日期：2022年X月X日实验操作者：XXX五、实验原理普通砖抗压强度试验是检测普通砖在受压状态下所能承受的最大压力，以MPa为单位。
通过实验，可以了解普通砖的抗压性能，为建筑工程提供可靠的依据。
六、实验步骤1. 准备实验材料：普通砖、压力试验机、切砖器、小铲、钢直尺、32.5级普通硅酸盐水泥、水等。
2. 将普通砖切断成两个半截砖，断开后的长度不得小于100mm。
3. 将断开的半截砖放入水中浸泡10—20分钟后取出。
4. 以断口方向相反叠放，两者中间抹以厚度不超过5mm的水泥净浆。
5. 上下面抹以不超过3mm的同种水泥净浆。
6. 制成的试件上下面必须相互平行并垂直与侧面。
7. 将试件放置于不通风的室内养护3天（室温不低于10℃）。
8. 使用压力试验机对试件进行加载，加载速率F为14.2 MPa。
9. 记录试件破坏时的荷载值。
10. 重复上述步骤，进行多组试验。
七、实验数据及结果1. 第一组试件破坏荷载值：21.2 MPa、9.5 MPa、22.9 MPa、13.3 MPa、18.8 MPa、18.2 MPa、18.2 MPa、19.8 MPa、19.8 MPa。
2. 第二组试件破坏荷载值：12 MPa、8.5 MPa、12.4 MPa、16.5 MPa、8 MPa、8 MPa、11.2 MPa、10.8 MPa、19.6 MPa、18 MPa。
八、实验结论通过本次实验，得出以下结论：1. 普通砖抗压强度试验能够有效测定普通砖的抗压性能。
2. 本组实验中，普通砖的抗压强度平均值约为15.5 MPa。
3. 普通砖的抗压强度满足国标要求，可用于建筑工程。
九、实验讨论1. 本实验采用的方法简单易行，结果准确可靠。
2. 实验过程中，试件养护时间对实验结果有一定影响，需严格控制养护条件。

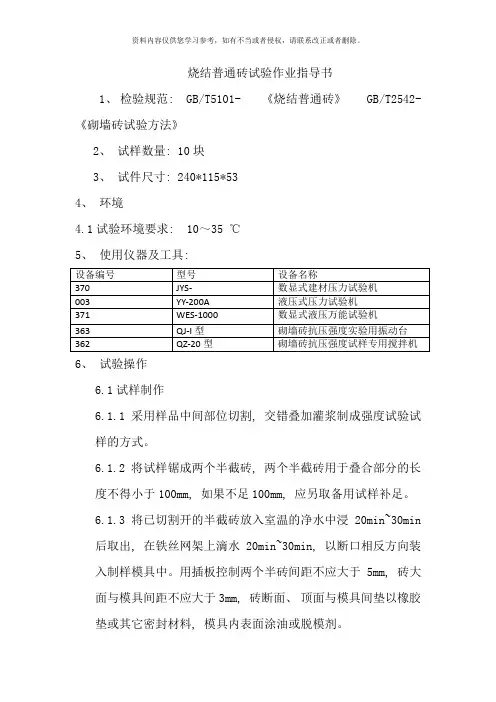

烧结普通砖试验作业指导书1、检验规范: GB/T5101- 《烧结普通砖》 GB/T2542- 《砌墙砖试验方法》2、试样数量: 10块3、试件尺寸: 240*115*534、环境4.1试验环境要求: 10～35 ℃5、使用仪器及工具:6、试验操作6.1试样制作6.1.1采用样品中间部位切割, 交错叠加灌浆制成强度试验试样的方式。
6.1.2将试样锯成两个半截砖, 两个半截砖用于叠合部分的长度不得小于100mm, 如果不足100mm, 应另取备用试样补足。
6.1.3将已切割开的半截砖放入室温的净水中浸20min~30min后取出, 在铁丝网架上滴水20min~30min, 以断口相反方向装入制样模具中。
用插板控制两个半砖间距不应大于5mm, 砖大面与模具间距不应大于3mm, 砖断面、顶面与模具间垫以橡胶垫或其它密封材料, 模具内表面涂油或脱模剂。
6.1.4将净浆材料按照配制要求, 置于搅拌机中搅拌均匀。
6.1.5将装好试样的模具置于振动台上, 加入适量搅拌均匀的净浆材料, 振动时间为0.5mm~1min, 停止振动, 静置至净浆材料达到初凝时间( 约15min~19min) 后拆模。
6.1.6试样养护: 在不低于10℃的不通风室内养护4h。
6.2试验步骤6.2.1测量每个试样连接面或受压面的长、宽尺寸各两个, 分别取其平均值, 精确至1mm。
(加图片)6.2.2( 试验机使用过程) 将试样平放在加压板的中央, 垂直于受压面加荷, 应均匀平稳, 不得发生冲击或振动, 加荷速度以( 5±0.5) kN/s为宜, 直至试样破坏为止, 记录最大破坏荷载p。
7、试验结果处理及修约:7.1.1每块试样的抗压强度( R P) 按式2计算R P=P/L×B式中:R P——抗压强度, 单位为兆帕Mpa;P——最大破坏荷载, 单位为牛顿N;L——受压面( 连接面) 的长度, 单位为毫米mm;B——受压面( 连接面) 的宽度, 单位为毫米mm;试验结果以试样抗压强度的算术平均值和标准值或单块最小值表示7.1.2强度标准差ss----10块试样的抗压强度标准差, 单位为兆帕(MPa), 精确至0.01;f---10块试样的抗压强度平均值, 单位为兆帕(MPa), 精确至0.1;f i---单块试样抗压强度值, 单位为兆帕(MPa), 精确至0.01;7.1.3强度标准值样本量n=10时的强度标准值计算公式f k=f-1.83s式中:f k----强度标准值, 单位为兆帕(MPa), 精确至0.1。
烧结普通砖试验作业指导书1、检验规范：GB/T5101-2017 《烧结普通砖》GB/T2542-2012《砌墙砖试验方法》2、试样数量：10块3、试件尺寸：240*115*534、环境4.1试验环境要求：10～35 ℃6.1试样制作6.1.1采用样品中间部位切割，交错叠加灌浆制成强度试验试样的方式。
6.1.2将试样锯成两个半截砖，两个半截砖用于叠合部分的长度不得小于100mm，如果不足100mm，应另取备用试样补足。
6.1.3将已切割开的半截砖放入室温的净水中浸20min~30min后取出，在铁丝网架上滴水20min~30min，以断口相反方向装入制样模具中。
用插板控制两个半砖间距不应大于5mm，砖大面与模具间距不应大于3mm，砖断面、顶面与模具间垫以橡胶垫或其他密封材料，模具内表面涂油或脱模剂。
6.1.4将净浆材料按照配制要求，置于搅拌机中搅拌均匀。
6.1.5将装好试样的模具置于振动台上，加入适量搅拌均匀的净浆材料，振动时间为0.5mm~1min，停止振动，静置至净浆材料达到初凝时间（约15min~19min）后拆模。
6.1.6试样养护：在不低于10℃的不通风室内养护4h。
6.2试验步骤6.2.1测量每个试样连接面或受压面的长、宽尺寸各两个，分别取其平均值，精确至1mm。
(加图片)6.2.2（试验机使用过程）将试样平放在加压板的中央，垂直于受压面加荷，应均匀平稳，不得发生冲击或振动，加荷速度以（5±0.5）kN/s为宜，直至试样破坏为止，记录最大破坏荷载p。
7、试验结果处理及修约：）按式2计算7.1.1每块试样的抗压强度（RP=P/L×BRP式中：R——抗压强度，单位为兆帕Mpa；PP——最大破坏荷载，单位为牛顿N；L——受压面（连接面）的长度，单位为毫米mm；B——受压面（连接面）的宽度，单位为毫米mm；试验结果以试样抗压强度的算术平均值和标准值或单块最小值表示7.1.2强度标准差sƒƒs----10块试样的抗压强度标准差，单位为兆帕(MPa)，精确至0.01；f---10块试样的抗压强度平均值，单位为兆帕(MPa)，精确至0.1；f i---单块试样抗压强度值，单位为兆帕(MPa)，精确至0.01；7.1.3强度标准值样本量n=10时的强度标准值计算公式f k=f-1.83s式中：f k----强度标准值，单位为兆帕(MPa)，精确至0.1。
回弹法检测烧结普通砖抗压强度
焦莉;张海;刘明
【期刊名称】《建筑节能》
【年(卷),期】2004(032)004
【摘要】以大量烧结普通砖为试验对象,建立地区性回弹测强曲线,并通过工程实例验证利用测强公式测强的可行性.
【总页数】2页(P35-35,43)
【作者】焦莉;张海;刘明
【作者单位】沈阳建筑大学,辽宁,沈阳,110168;沈阳建筑大学,辽宁,沈阳,110168;沈阳建筑大学,辽宁,沈阳,110168
【正文语种】中文
【中图分类】TU502
【相关文献】
1.回弹检测烧结普通砖抗压强度 [J], 姜皓
2.砌体中烧结普通砖回弹法检测应用探讨 [J], 丁伟;雒振林;滕仁栋;王平
3.回弹法检测砌体中烧结普通砖抗压强度 [J], 焦莉;张海;刘明
4.回弹法检测烧结普通砖抗压强度的试验研究 [J], 毛海勇;杨曜;张洪波;彭泽杨
5.烧结普通砖抗压强度测量结果的不确定度评定 [J], 秦世景
因版权原因，仅展示原文概要，查看原文内容请购买。
实验五烧结普通砖抗压强度试验（一）取样、试样制备1.取样验收检验砖样的抽取应在供方堆场上，由供需双方人员会同进行。
强度等级试验抽取砖样10块。
抽样砖垛数量见表试8.1。
砖垛中的抽样位置可按随机码数确定，具体方法见《砌墙砖检验规则》（JC466-96）。
2.试样制备（1）将砖样切断或锯成两个半截砖，断开的半截砖长不得小于100mm，见图试6.1所示。
如果不足100mm，应另取备用试样补足。
（2）在试样制备平台上，将已断开的半截砖放入室温的净水中浸10～20min后取出，并以断口相反方向叠放，两者中间用厚度不超过5mm的水泥净浆粘结。
水泥净浆采用强度等级为32.5MPa的普通硅酸盐水泥调制，要求稠度适宜。
上下两面用厚度不超过3mm的同种水泥净浆抹平。
制成的试件上下两面须互相平行，并垂直于侧面，见图试6.2所示。
图试6.1 半截砖尺寸要求图试6.2 砖抗压试件示意图（二）主要仪器设备1.材料试验机试验机的示值误差不大于±1％，其下加压板应为球绞支座，预期最大破坏荷载应在量程的20％～80％之间。
2.抗压试件制备平台试件制备平台必须平整水平，可用金属或其他材料制作。
3.水平尺规格为250～300mm。
4.钢直尺分度值为1mm。
（三）试验步骤1.测量每个试件连接面或受压面的长、宽尺寸各两个，分别取其平均值，精确至1mm。
2.分别将10块试件平放在加压板的中央，垂直于受压面加荷，应均匀平稳，不得发生冲击或振动。
加荷速度为（5±0.5）kN/s，直至试件破坏为止，分别记录最大破坏荷载F（单位为N）。
（四）试验结果评定1.按照以下公式分别计算10块砖的抗压强度值，精确至0.1MPa。
Ff mc＝LB式中f mc——抗压强度（MPa）；F ——最大破坏荷载（N）；L ——受压面（连接面）的长度（mm）；B ——受压面（连接面）的宽度（mm）。
2.按以下公式计算10块砖强度变异系数、抗压强度的平均值和标准值。
建筑烧结普通砖抗压强度试验一．目的掌握烧结普通砖抗压强度测定的方法，确定普通砖的抗压强度等级。
二．主要仪器设备压力试验机、切砖器、小铲、钢直尺等。
三．试验方法及步骤将试样砖切断成两个半截砖，断开后的长度不得小于100mm。
将断开的半截砖放入水中浸泡10—20分钟后取出，并以断口方向相反叠放，两者中间抹以厚度不超过5mm的水泥净浆(32.5级普通硅酸盐水泥)，上下面抹以不超过3mm的同种水泥净浆。
制成的试件上下面必须相互平行并垂直与侧面，放置于不通风的室内养护3d(室温不低于10℃)。
1. 接通电源，按下油泵启动按钮（绿色为启动按钮、红色为关闭按钮），预热5min。
回油阀关闭按钮启动按钮送油阀2. 关闭回油阀，放入第一块试件，砖试件对准上承压板的中心。
缓慢打开送油阀，使其下承压板缓慢上升，注意观察指针不能超过上警戒线。
3.缓慢打开送油阀，以4KN/s 的速率加荷，直至试件破坏，记录破坏荷载F(N)=14.2 MPa 。
（同样的方法做完其他九块试件，其破坏荷载值分别为21.2 MPa 、9.5 MPa 、22.9 MPa 、13.3 MPa 、18.8 MPa 、18.2 MPa 、18.2 MPa 、19.8 MPa 、19.8MPa 。
）同样的方法做完第二组数据，分别为12 MPa 、8.5 MPa 、12.4 MPa 、16.5 MPa 、8 MPa 、8 MPa 、11.2 MPa 、10.8 MPa 、19.6MPa 、18MPa 。
4． 打开回油阀，关闭送油阀。
5. 清除试件碎块。
6. 做完实验打扫实验室清洁卫生。
四． 实验报告（数据分析处理）第一组数据：14.2MPa 、21.2 MPa 、9.5 MPa 、22.9 MPa 、13.3 MPa 、18.8 MPa 、18.2 MPa 、18.2 MPa 、19.8 MPa 、19.8MPa 。
砖的强度等级评定按下列步骤进行：指针上警戒线1）按下式计算平均强度：f =）（8.198.192.182.188.183.139.225.91.212.14101+++++++++=17.6 MPa——10块砖强度平均值，精确至0.1MPa;2）计算标准差S ： ∑=-=101291i i f f S ）（ 将单块试样抗压强度测定值f i ， f 代入求得 S= 4.05 MPa——10块砖强度标准差，精确至0.01MPa; 3）计算强度变异系数（δ）：23.06.1705.4===f S δ ∵ 变异系数δ=0.23＞0.21单块最小抗压强度值f min =9.5≥7.5式中：——砖强度变异系数，精确至0.01;——单块砖强度测定值，精确至0.01MPa 。
