XX综合楼砖砌体抗压强度检测方案编写：校核：批准：工程名称：委托单位：编制单位：单位地址：编制日期：目录1 概述 (3)2 检测依据 (3)3 检测方法、抽样规则及数量 (3)4 砂浆抗压强度计算及推定值确定 (4)5 检测提供的结果 (6)6 拟投入检测人员 (6)7 拟配备的检测仪器设备 (6)8 检测进度 (7)9 相关事项 (7)XX综合楼砖砌体抗压强度检测方案 (8)XX综合楼砖砌体抗压强度检测方案1 概述1.1工程概况XX综合楼位于位于南宁市XX路XX号，建设单位为XX公司，设计单位为XX公司，施工单位为XX公司，监理单位为XX公司。
该综合楼为XX基础，主体结构为XX 结构，地上XX层，地下XX层，建筑面积为XXm2，墙体采用砖砌筑，墙厚为240mm，建成于为XXXX年。
1.2检测原因1.3委托内容对该综合楼XX层砌体的抗压强度进行检测。
2 检测依据2.1《砌体工程现场检测技术标准》（GB/T 50315—XXXX）；2.2其它相关现行检测技术标准规范；2.3委托方提供的设计图纸及相关资料。
3 检测方法、抽样规则及数量3.1 检测方法原位轴压法3.2抽样规则《砌体工程现场检测技术标准》（GB/T 50315—2011）第3章基本规定的规定，取样应遵循下列规定：3.2.1 当检测对象为整栋建筑物或建筑物的一部分时，应将其划分为一个或若干个可以独立进行分析的结构单元，每一结构单元划分为若干个检测单元。
3.2.2 每一检测单元内，不宜少于6个测区，应将单个构件（单片、墙柱）作为一个测区，当一个检测单元少于6个构件时，应将每个构件作为一个测区。
3.2.3 每一个测区测点数应不少于1个，测点应随机分布。
3.3 抽样数量根据以上规定，该综合楼XX 层砌体构件抽检数量如下表3.3。
3.4 现场检测按规范、标准及规程的相关规定进行。
4 砂浆抗压强度计算及推定值确定4.1 槽间砌体的抗压强度，应按下式计算：ijuij uij A N f =uij f ——第i 个测区第j 个测点槽间砌体的抗压强度（MPa ）； uij N ——第i 个测区第j 个测点槽间砌体的受压破坏荷载值（N ）； ij A ——第i 个测区第j 个测点槽间砌体的受压面积（mm 2）。
第三章 原位轴压法检测普通砖砌体抗压强度原位轴压法是通过原位压力机直接在墙体上对一定围的砌体进行抗压强度试验，从而得到砌体的抗压强度的方法，这种方法与通过测试砖和砂浆的强度来间接推算砌体的抗压强度的方法比较，更为直观和可靠，测试的结果不仅反映了砖和砂浆的强度对砌体抗压强度造成的影响，更重要的是，该方法还反映了砌筑质量对砌体抗压强度的影响。
该方法的局限性在于检测和计算过程较为繁琐，会对砌体结构造成局部的损伤，不适于大量采用，同时只适用于240mm 厚的普通砖（包括粘土砖、灰砂砖、页岩砖等）砌体进行。
1、原位轴压法检测砌体抗压强度的相关标准原位轴压法检测砌体抗压强度依据的是国家标准《砌体工程现场检测技术标准》GB/T 50315-2000。
2、原位轴压法的主要仪器设备和工作原理原位轴压法的主要仪器设备是原位压力机，见图3.1。
由扁式千斤顶、承压板、钢拉杆、压力表等组成。
图3.1 原位压力机现场检测示意原位轴压法的检测原理是先在墙体上开凿上下两条水平槽孔，安放原位压力机，利用原位压力机上的液压千斤顶按照规定的速度手动分级加压，直至槽间砌体破坏，得到槽间砌体的抗压强度，通过计算，将槽间砌体的抗压强度换算为标准砌体的抗压强度。
原位压力机上的仪表显示的力值，往往与真实的力值存在一定的误差，这是因为压力机或压力表在使用过一段时间后其某些性能会发生一定的变化，因此，在检测前需要知道压力机上的显示力值与真实力值的关系，这就需要有资质的计量部门对原位压力机上的力值进行校验，规中规定，原位压力机的力值，每半年应校验一次。
压力表 承压板钢拉杆扁式千斤顶加压杆螺母有些原位压力机的仪表显示的是油压，经过校验可以得到油压的变化与压力大小的关系。
下表为实际某台原位压力机在校验后得到的显示力值与真实力值的关系。
线性方程可以利用EXCEL软件很方便的得到。
3、检测的技术要求（1）检测部位宜选择在墙体的中部距楼、地面1m左右的高度处，槽间砌体每侧的墙体宽度不应小于1.5m。

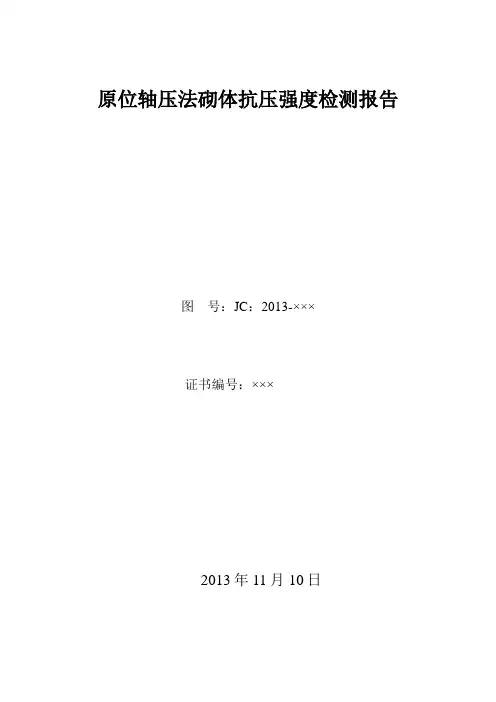

×××原位轴压法砌体抗压强度检测报告图号：JC：2013-×××证书编号：×××2013年 11月10日附加说明：1．报告未加盖检测专用章无效；2．报告无检测人员、审核、审定、批准签字无效；3．对于委托方送样检验，仅对来样检验数据负责；4．未经本公司批准，不得复制检测报告（完整复制除外）；复制报告需加盖计量认证合格证章，否则无效；5．涂改、部分提供或部分复制检测报告无效；6．对本报告有疑问，请于收到报告之日起15日内向本公司提出书面申请材料，我公司将在5日内给予回复；7．本报告未经公司同意，不得作为商业广告使用。
×××原位轴压法砌体抗压强度检测报告主测：报告编写：校对：审核：批准：批准日期：年月日单位名称：单位地址：联系电话：邮编：目录1 工程概况 (1)2 检测目的 (1)3 检测依据 (1)4 检测设备 (1)5 检测方法 (3)6 数据分析 (4)7 检测结果 (5)1 工程概况六枝特区×××系二层混合结构房屋，南北朝向，平面形状大致呈矩形。
2 检测目的采用原位轴压法在墙体上进行抗压试验，主要检测目的是推定240mm厚普通砖砌体的抗压强度。
（包括粘土砖、灰砂砖、页岩砖等）我公司根据委托要求对其一层内纵墙砌体的抗压强度采用原位轴压法进行检测，该墙体为240mm厚烧结普通砖实砌墙。
3 检测依据本次检测的主要依据有：《砌体工程现场检测技术标准》GB/T 50315-2000；《砌体结构设计规范》GB 50003-2001；《建筑结构荷载规范》GB 50009-2001 （2006年版）。
4 检测设备本次检测的设备主要为：SL80原位压力机、手动油泵、压力表、高压油管、扁式千斤顶、拉杆、反力板等。
相应的设备安装见图1：原位压力机主要技术指标应符合表１的要求：原位压力机主要技术指标表1指标项目450型600型额定压力（kN）400 500极限压力（kN）450 600额定行程（mm）15 15极限行程（mm）20 20示值相对误差（%）±3 ±3图1 设备安装示意图5 检测方法原位轴压法检测根据《砌体工程现场检测技术标准》GB/T 50315-2000进行。
×××原位轴压法砌体抗压强度检测报告图号：JC：2013-×××证书编号：×××2013年 11月10日附加说明：1．报告未加盖检测专用章无效；2．报告无检测人员、审核、审定、批准签字无效；3．对于委托方送样检验，仅对来样检验数据负责；4．未经本公司批准，不得复制检测报告（完整复制除外）；复制报告需加盖计量认证合格证章，否则无效；5．涂改、部分提供或部分复制检测报告无效；6．对本报告有疑问，请于收到报告之日起15日内向本公司提出书面申请材料，我公司将在5日内给予回复；7．本报告未经公司同意，不得作为商业广告使用。
×××原位轴压法砌体抗压强度检测报告主测：报告编写：校对：审核：批准：批准日期：年月日单位名称：单位地址：联系电话：邮编：目录1 工程概况 (1)2 检测目的 (1)3 检测依据 (1)4 检测设备 (1)5 检测方法 (3)6 数据分析 (4)7 检测结果 (5)1 工程概况六枝特区×××系二层混合结构房屋，南北朝向，平面形状大致呈矩形。
2 检测目的采用原位轴压法在墙体上进行抗压试验，主要检测目的是推定240mm厚普通砖砌体的抗压强度。
（包括粘土砖、灰砂砖、页岩砖等）我公司根据委托要求对其一层内纵墙砌体的抗压强度采用原位轴压法进行检测，该墙体为240mm厚烧结普通砖实砌墙。
3 检测依据本次检测的主要依据有：《砌体工程现场检测技术标准》GB/T 50315-2000；《砌体结构设计规范》GB 50003-2001；《建筑结构荷载规范》GB 50009-2001 （2006年版）。
4 检测设备本次检测的设备主要为：SL80原位压力机、手动油泵、压力表、高压油管、扁式千斤顶、拉杆、反力板等。
相应的设备安装见图1：原位压力机主要技术指标应符合表１的要求：原位压力机主要技术指标表1指标项目450型600型额定压力（kN）400 500极限压力（kN）450 600额定行程（mm）15 15极限行程（mm）20 20示值相对误差（%）±3 ±3图1 设备安装示意图5 检测方法原位轴压法检测根据《砌体工程现场检测技术标准》GB/T 50315-2000进行。

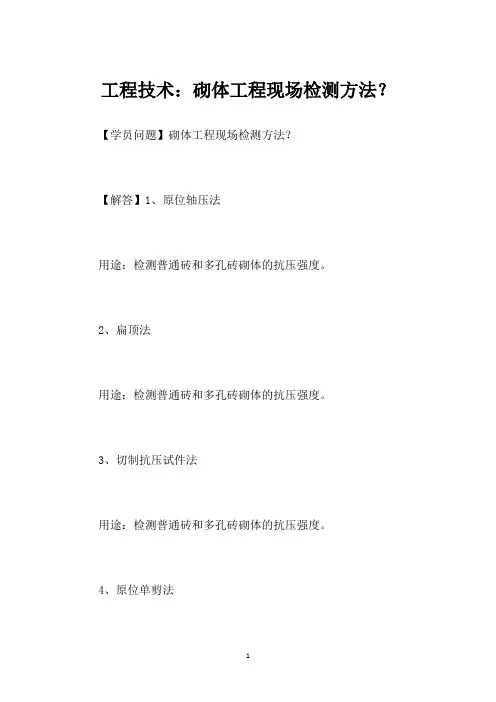

工程技术：砌体工程现场检测方法？【学员问题】砌体工程现场检测方法？
【解答】1、原位轴压法
用途：检测普通砖和多孔砖砌体的抗压强度。
2、扁顶法
用途：检测普通砖和多孔砖砌体的抗压强度。
3、切制抗压试件法
用途：检测普通砖和多孔砖砌体的抗压强度。
4、原位单剪法
用途：检测各种砖砌体的抗剪强度
5、原位单砖双剪法
用途：检测烧结普通砖和烧结多孔砖的砌体抗剪强度，其他墙体应经试验确定有关换算系数。
6、推出法
用途：检测烧结普通砖、烧结多孔砖和蒸压灰砂砖墙体的砂浆强度。
7、筒压法
用途：检测烧结普通砖和烧结多孔砖墙体中的砂浆强度。
8、砂浆片剪切法
用途：检测烧结普通砖墙体中的砂浆强度。
9、砂浆回弹法
用途：
1）主要用于砂浆强度均质性普查；
2）检测烧结普通砖和烧结多孔砖墙体中的砂浆强度。
10、点荷法
用途：检测烧结普通砖和烧结多孔砖墙体中的砂浆强度。
11、砂浆片局压法
用途：检测烧结普通砖和烧结多孔砖墙体中的砂浆强度。
12、烧结砖回弹法
用途：检测烧结普通砖和烧结多孔砖墙体中的砖强度。
13、贯入法
用途：推定砌筑砂浆抗压强度，不适用于受高温、冻害、化学侵蚀、火灾等表面损伤的砂浆检测，以及冻结法施工的砂浆在强度回升期阶段的检测。
（首页）共页第页委托单位报告编号工程名称工程部位样品名称检测编号规格型号样品状态检测类别检测性质委托人委托日期见证单位见证人检测场所地址联系电话抽样人抽样时间抽样数量抽样基数抽样地点检测日期施工单位建筑面积检测环境检测依据检测项目检测结论检测单位检测专用章(盖章)签发日期：年月日批准：审核：主检：（附页）共页第页工程名称报告编号检测依据检测编号结构/构件名称测点数量1n强度计算结果测区砌体抗压强度换算值jmif(MPa)砌体抗压强度uijf(MPa)测点上部压应力ij0σ(MPa)强度换算系数ij1ξ批量评定单元砌体抗压强度平均值m f(MPa)测区数量2n测区砌体抗压强度最小值minf，mi(MPa)强度标准计算系数k标准差s(MPa)变异系数δ单元砌体抗压强度标准值k f(MPa)检测说明1.上述强度推定值为被检构件检测时龄期的砂浆强度值;2.委托检测,检测结果仅对被检测构件负技术责任;3.本报告页数不全无效。
原位轴压法检测砌体抗压强度检测原始记录（一）共页第页强度等级检测日期设备编号检测依据设备状态检测编号结构/构件名称施工日期初裂荷载（kN）破坏荷载uij N （kN）受压面积ijA (mm 2)砌体抗压强度值uij f （MPa）砌体上部压应力ij 0σ（MPa）强度换算系数ij1ξ标准砌体抗压强度换算值mij f （MPa）测区砌体抗压强度平均值mif （MPa）批量评定单元砌体抗压强度平均值m f =标准差s=变异系数=δ测区砌体抗压强度最小值min f ，mi =k=单元砌体抗压强度标准值k f =检测说明公式：uij f =uij N /ij A mij f =uij f /ij1ξij 1ξ=1.25+0.60ij0σmi f =∑=1111n i mijfn m f =∑=2121n i mifn (k f =m f -ks 或k f =min f ，mi 依据测区数量选用)校核：主检：原位轴压法检测砌体抗压强度检测原始记录（二）共页第页检测编号结构/构件名称检测依据计算日期荷载计算检测说明校核：主检：。
受控编号：XXX工程质量检测报告工程名称：XXXX检测代码及项目:XXXX单位名称委托单位：建设单位：设计单位：施工单位：监理单位：检测单位：声明1、本报告无检验检测报告专用章及其骑缝章无效；2、本报告无检测、审核、批准人签名无效；3、本报告涂改、增删无效；4、报告复印页数不全、未加盖检验检测报告专用章无效；5、对本报告若有异议，应于收到报告之日起十五日内向本检测单位提出。
检测单位资质证书编号：检测单位地址：邮政编码：电话：目录1 工程概况 (4)2 检测概述 (4)3 砌体抗压强度检测计算方法 (5)4 检测结果 (7)5 结论 (7)附图1：结构平面示意图 (9)附件：工程质量现场检测见证确认表 (9)附图2：现场检测影像资料 (9)1 工程概况1.1 工程名称：建设地点：结构形式：砖种类及设计强度等级：砌筑砂浆种类及设计强度等级：砌筑施工时间：工程现状：1.2 检测原因：以往检测情况概述：2 检测概述2.1 检测日期：XXXX年XX月XX日。
2.2检测方法采用原位轴压法，检测砖砌体抗压强度。
2.3 检测依据1 委托方提供的设计图纸及相关资料；2 《砌体工程现场检测技术标准》（GB/T 50315—2011）。
2.4 检测仪器设备检测所用计量仪器设备见表2.4。
表2.4 计量仪器设备一览表1 当检测对象为整栋建筑物或建筑物的一部分时，应将其划分为一个或若干个可以独立进行分析的结构单元，每一结构单元划分为若干个检测单元。
2 每一检测单元内，不宜少于6个测区，每个测区测点数不应少于1个。
2.6现场检测1 应委托方要求采用原位轴压法检测砖砌体抗压强度；2 抽检构件见表2.6。
表2.6 抽检构件一览表3 砌体抗压强度检测计算方法3.1 槽间砌体的抗压强度，应按下式计算：ijuij uij A N f =式中：uij f —第i 个测区第j 个测点槽间砌体的抗压强度（MPa ）；uij N —第i 个测区第j 个测点槽间砌体的受压破坏荷载值（N ）；ij A —第i 个测区第j 个测点槽间砌体的受压面积（mm 2） 。
