砖试验方法

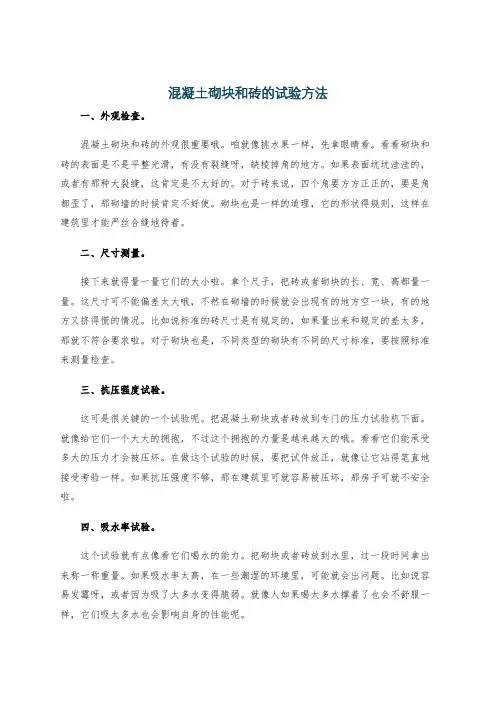

混凝土砌块和砖的试验方法一、外观检查。

混凝土砌块和砖的外观很重要哦。

咱就像挑水果一样，先拿眼睛看。

看看砌块和砖的表面是不是平整光滑，有没有裂缝呀，缺棱掉角的地方。

如果表面坑坑洼洼的，或者有那种大裂缝，这肯定是不太好的。

对于砖来说，四个角要方方正正的，要是角都歪了，那砌墙的时候肯定不好使。

砌块也是一样的道理，它的形状得规则，这样在建筑里才能严丝合缝地待着。

二、尺寸测量。

接下来就得量一量它们的大小啦。

拿个尺子，把砖或者砌块的长、宽、高都量一量。

这尺寸可不能偏差太大哦，不然在砌墙的时候就会出现有的地方空一块，有的地方又挤得慌的情况。

比如说标准的砖尺寸是有规定的，如果量出来和规定的差太多，那就不符合要求啦。

对于砌块也是，不同类型的砌块有不同的尺寸标准，要按照标准来测量检查。

三、抗压强度试验。

这可是很关键的一个试验呢。

把混凝土砌块或者砖放到专门的压力试验机下面。

就像给它们一个大大的拥抱，不过这个拥抱的力量是越来越大的哦。

看看它们能承受多大的压力才会被压坏。

在做这个试验的时候，要把试件放正，就像让它站得笔直地接受考验一样。

如果抗压强度不够，那在建筑里可就容易被压坏，那房子可就不安全啦。

四、吸水率试验。

这个试验就有点像看它们喝水的能力。

把砌块或者砖放到水里，过一段时间拿出来称一称重量。

如果吸水率太高，在一些潮湿的环境里，可能就会出问题。

比如说容易发霉呀，或者因为吸了太多水变得脆弱。

就像人如果喝太多水撑着了也会不舒服一样，它们吸太多水也会影响自身的性能呢。

混凝土砌块和砖的这些试验方法都很重要哦，每一个环节都是为了保证它们能在建筑工程里好好发挥作用，这样咱们住的房子、工作的大楼才能稳稳当当的。

砖的常规项目试验一、检测指标检验项目为：抗压强度二、分类烧结普通砖、烧结多孔砖、烧结空心砖、粉煤灰砖、混凝土普通砖、混凝土多孔砖、蒸压灰砂砖等三、取样方法及数量每批砖块强度等级的抽检数量为10块。

（随机抽取）四、检测项目的周期或频率烧结普通砖出厂检验项目为：尺寸偏差、外观质量和强度等级。

每批出厂产品必须进行出厂检验，外观质量检验在生产厂内进行。

检验批的构成原则和批量大小以3.5万~15万块为一批，不足3.5万块按一批计。

烧结多孔砖、烧结空心砖、混凝土普通砖、混凝土多孔砖每批的数量同烧结普通砖。

粉煤灰砖、蒸压灰砂砖每10万块为一批，不足10万块按一批计。

四、检测方法烧结空心砖的强度试验以大面抗压强度结果表示，其他类型砖的试验均按GB/T2542规定进行。

试样制备以普通制样为基础：1、烧结普通砖：a、将试样切断或锯成两个半截砖，断开的半截砖长不得小于100mm，如果不足100mm，应另取备用试样补足。

b、在试样制备平台上，将已断开的两个半截砖放入室温的净水中浸10min~20min后取出，并以断口相反方向叠放，两者中间抹以厚度不超过5mm的用强度等级32.5的普通硅酸盐水泥调制成稠度适宜的水泥净浆粘结，上下两面用厚度不超过3mm的同种水泥浆抹平。

制成的试件上下两面须相互平行，并垂直于侧面。

2、多孔砖、空心砖试件制作采用坐浆法操作。

即将玻璃板置于试件制备平台上，其上铺一张湿的垫纸，纸上铺一层厚度不超过5mm的用强度等级32.5的普通硅酸盐水泥调制成稠度适宜的水泥净浆，再将试件在水中浸泡10min~20min，在钢丝网架上滴水3min~5min后，将试样受压面平稳地坐放在水泥浆上，在另一受压面上稍加压力，使整个水泥层与砖受压面相互粘结，砖的侧面应垂直于玻璃板。

待水泥浆适当凝固后，连同玻璃板翻放在另一铺纸放浆的玻璃板上，再进行坐浆，用水平尺校正好玻璃板的水平。

3、非烧结砖同一块试样的两半截砖切断口相反叠放，叠合部分不得小于100mm，即为抗压强度试件。

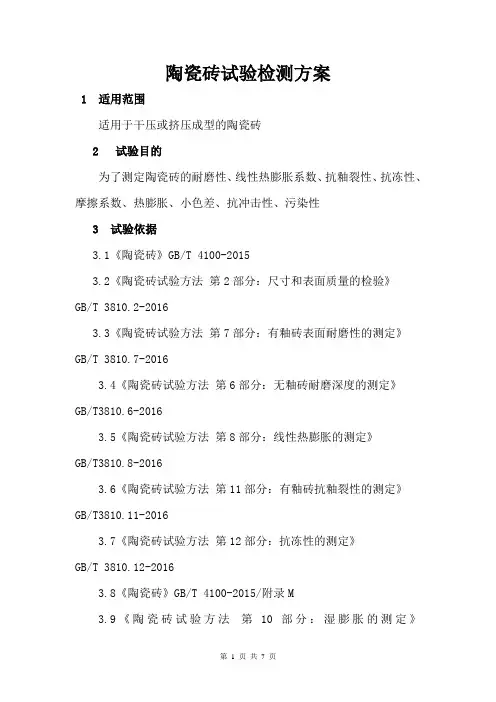

陶瓷砖试验检测方案1 适用范围适用于干压或挤压成型的陶瓷砖2 试验目的为了测定陶瓷砖的耐磨性、线性热膨胀系数、抗釉裂性、抗冻性、摩擦系数、热膨胀、小色差、抗冲击性、污染性3 试验依据3.1《陶瓷砖》GB/T 4100-20153.2《陶瓷砖试验方法第2部分：尺寸和表面质量的检验》GB/T 3810.2-20163.3《陶瓷砖试验方法第7部分：有釉砖表面耐磨性的测定》GB/T 3810.7-20163.4《陶瓷砖试验方法第6部分：无釉砖耐磨深度的测定》GB/T3810.6-20163.5《陶瓷砖试验方法第8部分：线性热膨胀的测定》GB/T3810.8-20163.6《陶瓷砖试验方法第11部分：有釉砖抗釉裂性的测定》GB/T3810.11-20163.7《陶瓷砖试验方法第12部分：抗冻性的测定》GB/T 3810.12-20163.8《陶瓷砖》GB/T 4100-2015/附录M3.9《陶瓷砖试验方法第10部分：湿膨胀的测定》GB/T3810.10-20164.0《陶瓷砖试验方法第16部分：色差的测定》GB/T3810.16-20164.1 《陶瓷砖试验方法第5部分：用恢复系数确定砖的抗冲击性》GB/T3810.5-20164.2《陶瓷砖试验方法第14部分：耐污染性的测定》GB/T3810.14-20164. 检验人员检验人员均为持证上岗人员。

5.试验设备耐磨试验机WM、干燥箱、目视评价用装置（61cm×61cm×61cm 的箱体且箱内色温6000K-6500K）、干燥箱、耐磨试验机LM-8、游标卡尺、磨料（粒度为F80的刚玉）、热膨胀仪、蒸压釜、摩擦系数测力系统TMY、两块厚6mm的浮法玻璃、220号碳化硅粉末、400号碳化硅砂纸、中性清洁剂、陶瓷砖湿膨胀测定仪、镍钢标准块、反射光谱光度计、陶瓷砖抗冲击性能检测仪。

6 试验条件标准试验室条件：温度（23±2）℃，相对湿度（50±10）%。

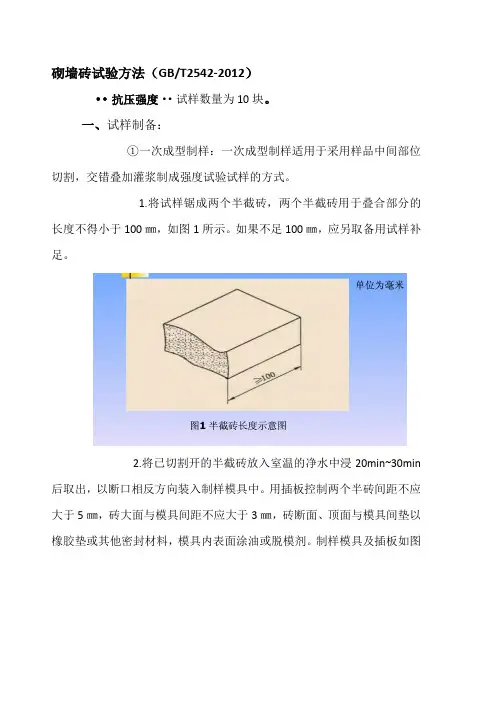

砌墙砖试验方法（GB/T2542-2012）··抗压强度··试样数量为10块。

一、试样制备：①一次成型制样：一次成型制样适用于采用样品中间部位切割，交错叠加灌浆制成强度试验试样的方式。

1.将试样锯成两个半截砖，两个半截砖用于叠合部分的长度不得小于100㎜，如图1所示。

如果不足100㎜，应另取备用试样补足。

2.将已切割开的半截砖放入室温的净水中浸20min~30min 后取出，以断口相反方向装入制样模具中。

用插板控制两个半砖间距不应大于5㎜，砖大面与模具间距不应大于3㎜，砖断面、顶面与模具间垫以橡胶垫或其他密封材料，模具内表面涂油或脱模剂。

制样模具及插板如图2所示。

3.将装好试样的模具置于振动台上，加入适量搅拌均匀的净浆材料，振动时间为0.5min~1min，停止振动，静置至净浆材料达到初凝时间（约15min~19min）后拆模。

②二次成型制样：二次成型制样适用于采用整块样品上下表面灌浆制成强度试验试样的方式。

1.将整块试样放入室温的净水中浸20min~30min后取出，在铁丝网架上滴水20min~30min。

2.按照净浆材料配制要求，置于搅拌机中搅拌均匀。

3.模具内表面涂油或脱模剂，加入适量搅拌均匀的净浆材料，将整块试样一个承匪面与净浆接触，装入制样模具中，承压面找平层厚度不应大于3㎜。

接通振动台电源，振动0.5min~1min，停止振动，静置至净浆材料达到初凝时间（约15min~19min）后拆模。

按同样方法完成整块试样另一承压面的找平。

二次成型制样模具如图3所示。

③非成型制样：非成型制样适用于试样无需进行表面找平处理制样的方式。

1.将试样锯成两个半截砖，两个半截砖用于叠合部分的长度不得小于100㎜。

如果不足100㎜，应另取备用试样补足。

2.两半截砖切断口相反叠放，叠合部分不得小于100㎜，如图4所示，即为抗压强度试样。

二、试样养护：①一次成型试样、二次成型试样在不低于10℃的不通风室内养护4h。

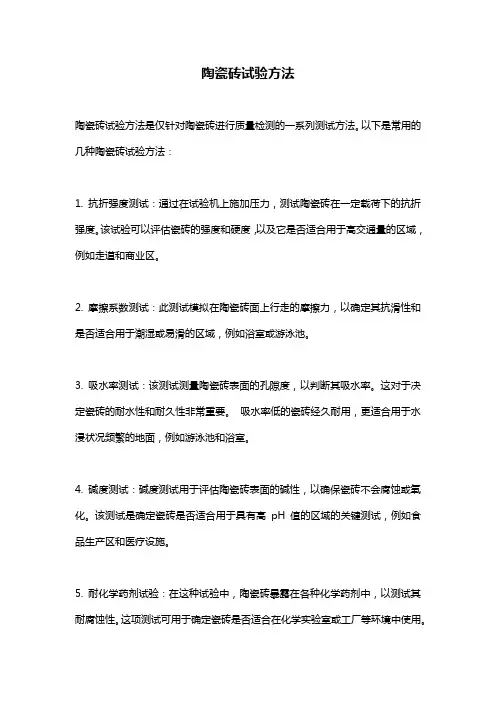

陶瓷砖试验方法
陶瓷砖试验方法是仅针对陶瓷砖进行质量检测的一系列测试方法。

以下是常用的几种陶瓷砖试验方法：
1. 抗折强度测试：通过在试验机上施加压力，测试陶瓷砖在一定载荷下的抗折强度。

该试验可以评估瓷砖的强度和硬度，以及它是否适合用于高交通量的区域，例如走道和商业区。

2. 摩擦系数测试：此测试模拟在陶瓷砖面上行走的摩擦力，以确定其抗滑性和是否适合用于潮湿或易滑的区域，例如浴室或游泳池。

3. 吸水率测试：该测试测量陶瓷砖表面的孔隙度，以判断其吸水率。

这对于决定瓷砖的耐水性和耐久性非常重要。

吸水率低的瓷砖经久耐用，更适合用于水浸状况频繁的地面，例如游泳池和浴室。

4. 碱度测试：碱度测试用于评估陶瓷砖表面的碱性，以确保瓷砖不会腐蚀或氧化。

该测试是确定瓷砖是否适合用于具有高pH 值的区域的关键测试，例如食品生产区和医疗设施。

5. 耐化学药剂试验：在这种试验中，陶瓷砖暴露在各种化学药剂中，以测试其耐腐蚀性。

这项测试可用于确定瓷砖是否适合在化学实验室或工厂等环境中使用。

以上是几种常见的陶瓷砖试验方法，通过这些测试，可以对陶瓷砖的质量进行全面评估，以确保其符合各种场所的应用需求。

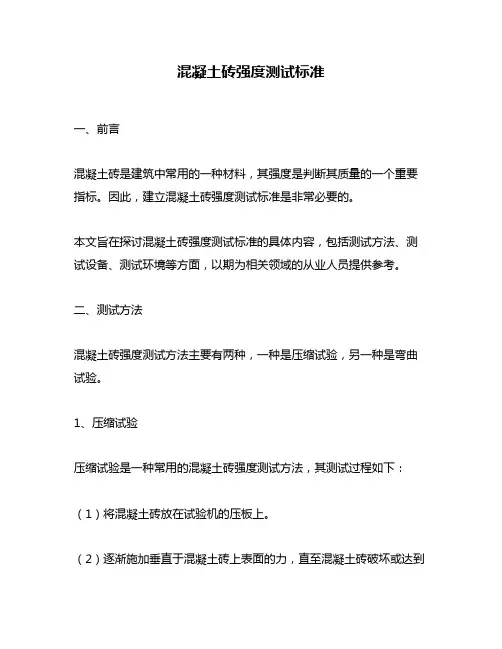

混凝土砖强度测试标准一、前言混凝土砖是建筑中常用的一种材料，其强度是判断其质量的一个重要指标。

因此，建立混凝土砖强度测试标准是非常必要的。

本文旨在探讨混凝土砖强度测试标准的具体内容，包括测试方法、测试设备、测试环境等方面，以期为相关领域的从业人员提供参考。

二、测试方法混凝土砖强度测试方法主要有两种，一种是压缩试验，另一种是弯曲试验。

1、压缩试验压缩试验是一种常用的混凝土砖强度测试方法，其测试过程如下：（1）将混凝土砖放在试验机的压板上。

（2）逐渐施加垂直于混凝土砖上表面的力，直至混凝土砖破坏或达到规定的最大载荷。

（3）记录混凝土砖的破坏载荷和破坏形态。

2、弯曲试验弯曲试验是另一种常用的混凝土砖强度测试方法，其测试过程如下：（1）将混凝土砖放在试验机的支承上，两端跨度为规定值。

（2）在混凝土砖中心点施加垂直于砖上表面的力，直至混凝土砖破坏或达到规定的最大载荷。

（3）记录混凝土砖的破坏载荷和破坏形态。

三、测试设备混凝土砖强度测试设备主要包括试验机、测力传感器、数据采集系统等。

1、试验机试验机是进行混凝土砖强度测试的核心设备，其主要功能是施加载荷并测量载荷大小。

试验机的主要技术参数包括：最大载荷、试验空间、误差等级等。

试验机的最大载荷应根据需要进行选择，误差等级应达到国家标准要求。

2、测力传感器测力传感器是用于测量试验机施加的载荷大小的设备。

测力传感器的主要技术参数包括：额定载荷、准确度等级等。

测力传感器的额定载荷应与试验机的最大载荷相匹配，准确度等级应达到国家标准要求。

3、数据采集系统数据采集系统是用于采集试验过程中测量到的数据并进行处理的设备。

数据采集系统的主要技术参数包括：采样频率、采样精度等。

数据采集系统的采样频率应达到国家标准要求，采样精度应与测力传感器的准确度等级相匹配。

四、测试环境混凝土砖强度测试环境对测试结果具有重要影响，因此需要严格控制测试环境。

1、温度试验室的温度应保持在20±2℃范围内，以确保测试过程中混凝土砖的物理性质不受温度影响。

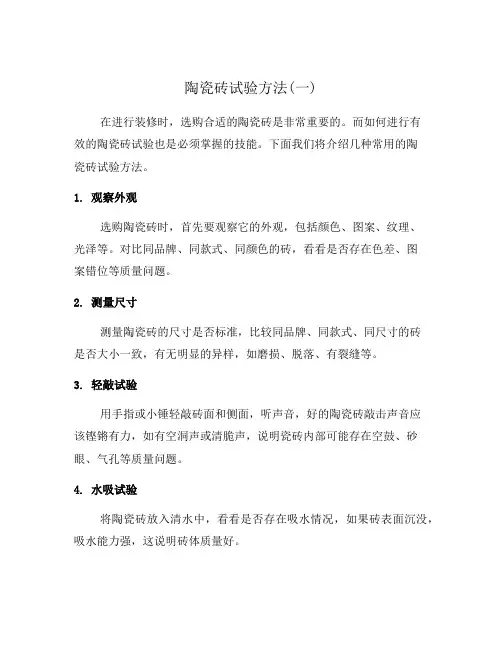

陶瓷砖试验方法(一)在进行装修时，选购合适的陶瓷砖是非常重要的。

而如何进行有效的陶瓷砖试验也是必须掌握的技能。

下面我们将介绍几种常用的陶瓷砖试验方法。

1. 观察外观选购陶瓷砖时，首先要观察它的外观，包括颜色、图案、纹理、光泽等。

对比同品牌、同款式、同颜色的砖，看看是否存在色差、图案错位等质量问题。

2. 测量尺寸测量陶瓷砖的尺寸是否标准，比较同品牌、同款式、同尺寸的砖是否大小一致，有无明显的异样，如磨损、脱落、有裂缝等。

3. 轻敲试验用手指或小锤轻敲砖面和侧面，听声音，好的陶瓷砖敲击声音应该铿锵有力，如有空洞声或清脆声，说明瓷砖内部可能存在空鼓、砂眼、气孔等质量问题。

4. 水吸试验将陶瓷砖放入清水中，看看是否存在吸水情况，如果砖表面沉没，吸水能力强，这说明砖体质量好。

将砖放在平整水平的地面上，施加压力看看是否易碎，具有一定的抗压强度。

6. 打滑试验在砖面上加水，用力推动，看看砖面是否打滑，摩擦力如何。

7. 波光试验将光源对准砖面，观察砖表面有无波纹，这可以检验瓷砖的平整度。

上述方法可以帮助我们快速简便地进行陶瓷砖质量检验。

希望这些方法能帮助您选出合适的陶瓷砖，为家居装修创造更舒适的空间。

8. 质量检验如果选购的陶瓷砖数量较大且需要保证质量，可以将样品送到专业的检测机构进行质量检测。

常见的检测项目包括抗折强度、干弯强度、耐磨性等。

这些数据对于工程中需要使用大量陶瓷砖的情况尤其重要。

9. 倾斜试验将陶瓷砖放在地面上，一边用脚踩住另一侧小心地将砖体倾斜，看看砖体是否容易碎裂、是否变形、是否有空隙等。

特别是在厨房和卫生间等易湿滑场所，选购具有防滑功能的陶瓷砖是非常重要。

用手或软鞋底在瓷砖上摩擦，感觉砖面是否光滑、是否有滑动感。

总之，选购陶瓷砖需要综合考虑各种因素，不能只看价格或者外观。

通过各种试验可以较为准确地了解砖的质量和性能。

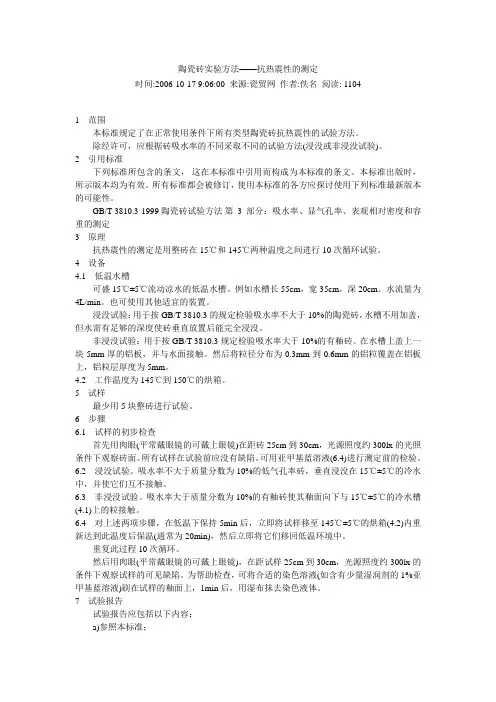

陶瓷砖实验方法——抗热震性的测定时间:2006-10-17 9:06:00 来源:瓷贸网作者:佚名阅读: 11041范围本标准规定了在正常使用条件下所有类型陶瓷砖抗热震性的试验方法。

除经许可，应根据砖吸水率的不同采取不同的试验方法(浸没或非浸没试验)。

2引用标准下列标准所包含的条文，这在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 3810.3-1999 陶瓷砖试验方法第3部分：吸水率、显气孔率、表观相对密度和容重的测定3原理抗热震性的测定是用整砖在15℃和145℃两种温度之间进行10次循环试验。

4设备4.1低温水槽可盛15℃±5℃流动凉水的低温水槽。

例如水槽长55cm，宽35cm，深20cm。

水流量为4L/min。

也可使用其他适宜的装置。

浸没试验：用于按GB/T 3810.3的规定检验吸水率不大于10%的陶瓷砖，水槽不用加盖，但水需有足够的深度使砖垂直放置后能完全浸没。

非浸没试验：用于按GB/T 3810.3规定检验吸水率大于10%的有釉砖。

在水槽上盖上一块5mm厚的铝板，并与水面接触。

然后将粒径分布为0.3mm到0.6mm的铝粒覆盖在铝板上，铝粒层厚度为5mm。

4.2工作温度为145℃到150℃的烘箱。

5试样最少用5块整砖进行试验。

6步骤6.1试样的初步检查首先用肉眼(平常戴眼镜的可戴上眼镜)在距砖25cm到30cm，光源照度约300lx的光照条件下观察砖面。

所有试样在试验前应没有缺陷。

可用亚甲基蓝溶液(6.4)进行测定前的检验。

6.2浸没试验。

吸水率不大于质量分数为10%的低气孔率砖，垂直浸没在15℃±5℃的冷水中，并使它们互不接触。

6.3非浸没试验。

吸水率大于质量分数为10%的有釉砖使其釉面向下与15℃±5℃的冷水槽(4.1)上的粒接触。

6.4对上述两项步骤，在低温下保持5min后，立即将试样移至145℃±5℃的烘箱(4.2)内重新达到此温度后保温(通常为20min)，然后立即将它们移回低温环境中。

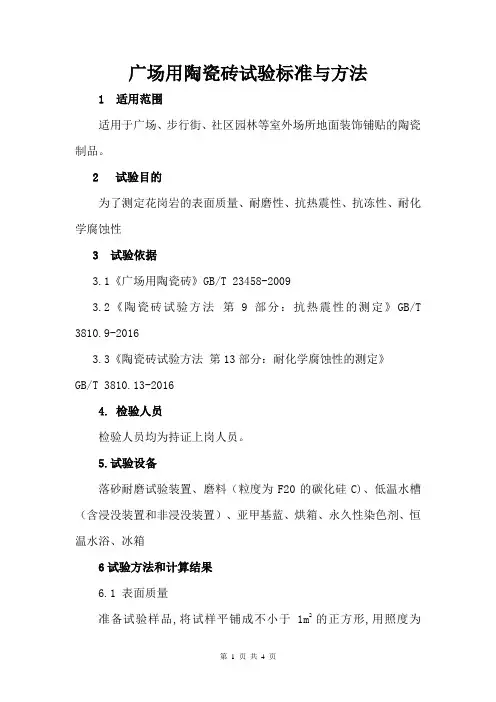

广场用陶瓷砖试验标准与方法1 适用范围适用于广场、步行街、社区园林等室外场所地面装饰铺贴的陶瓷制品。

2 试验目的为了测定花岗岩的表面质量、耐磨性、抗热震性、抗冻性、耐化学腐蚀性3 试验依据3.1《广场用陶瓷砖》GB/T 23458-20093.2《陶瓷砖试验方法第9部分：抗热震性的测定》GB/T 3810.9-20163.3《陶瓷砖试验方法第13部分：耐化学腐蚀性的测定》GB/T 3810.13-20164. 检验人员检验人员均为持证上岗人员。

5.试验设备落砂耐磨试验装置、磨料（粒度为F20的碳化硅C)、低温水槽（含浸没装置和非浸没装置）、亚甲基蓝、烘箱、永久性染色剂、恒温水浴、冰箱6试验方法和计算结果6.1 表面质量准备试验样品,将试样平铺成不小于1m2的正方形,用照度为300lx的灯光均匀照射在所检样品的正面表面,在垂直距离为2m处目测,观察被检砖的表面缺陷。

将试样平铺成不小于2m2的正方形，用照度为300lx的灯光均匀照射在所检样品的正面表面,在垂直距离为2m处用目测，观察被检砖组表面有无明显色差。

6.2 耐磨性6.2.1 试验步骤由三块产品上制取40 mm×40 mm的试样。

称量试样的质量,精确到0.01 g。

将试验安装在试验装置上,使试样表面与水平面成45°状态,在不少于8min的时间内,将10kg磨料从1100mm高处自由下落至试验表面。

然后用软毛刷将附着在试样上的粉末清除干净,称量磨损后试样的质量，精确到0.01g.计算试验前后的质量差,这时样品所减少的质量为磨损量。

6.3 抗热震性6.3.1 试验步骤试样的初检察试样表面。

所有试样前先用肉眼(平常带眼镜的可象上眼使)在距砖在试验前应没有缺陷,可用亚甲基蓝游液6行300 Ix 的光照条件下观25 cm~30cm。

浸没试验则试样进行测定前的检验。

吸水率不大于10%陶瓷砖，垂直浸没在15±5℃的冷水中，并使它们互不接触。

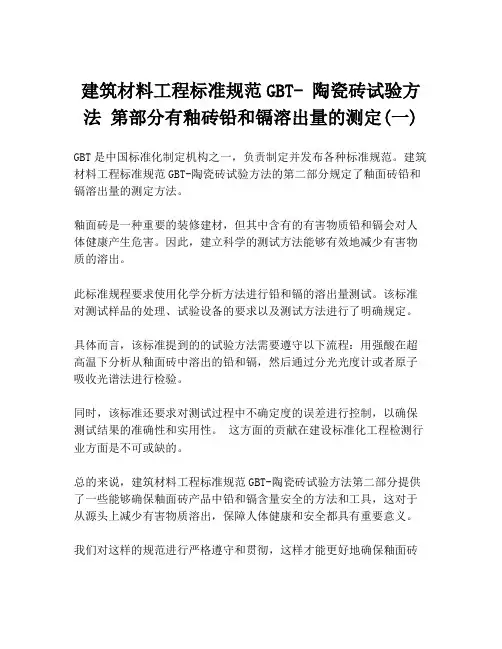

建筑材料工程标准规范GBT- 陶瓷砖试验方法第部分有釉砖铅和镉溶出量的测定(一)
GBT是中国标准化制定机构之一，负责制定并发布各种标准规范。

建筑材料工程标准规范GBT-陶瓷砖试验方法的第二部分规定了釉面砖铅和镉溶出量的测定方法。

釉面砖是一种重要的装修建材，但其中含有的有害物质铅和镉会对人体健康产生危害。

因此，建立科学的测试方法能够有效地减少有害物质的溶出。

此标准规程要求使用化学分析方法进行铅和镉的溶出量测试。

该标准对测试样品的处理、试验设备的要求以及测试方法进行了明确规定。

具体而言，该标准提到的的试验方法需要遵守以下流程：用强酸在超高温下分析从釉面砖中溶出的铅和镉，然后通过分光光度计或者原子吸收光谱法进行检验。

同时，该标准还要求对测试过程中不确定度的误差进行控制，以确保测试结果的准确性和实用性。

这方面的贡献在建设标准化工程检测行业方面是不可或缺的。

总的来说，建筑材料工程标准规范GBT-陶瓷砖试验方法第二部分提供了一些能够确保釉面砖产品中铅和镉含量安全的方法和工具，这对于从源头上减少有害物质溶出，保障人体健康和安全都具有重要意义。

我们对这样的规范进行严格遵守和贯彻，这样才能更好地确保釉面砖
产品的品质及其使用效果。

同时，还可以在今后的标准化建设和改进中，积极贡献自己的力量。

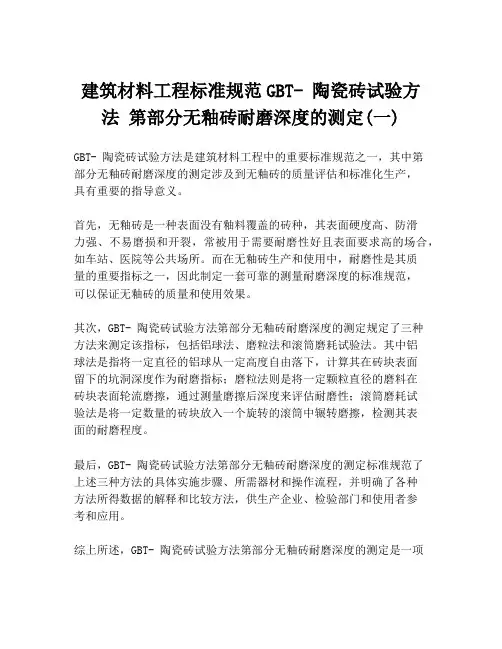

建筑材料工程标准规范GBT- 陶瓷砖试验方法第部分无釉砖耐磨深度的测定(一)
GBT- 陶瓷砖试验方法是建筑材料工程中的重要标准规范之一，其中第
部分无釉砖耐磨深度的测定涉及到无釉砖的质量评估和标准化生产，
具有重要的指导意义。

首先，无釉砖是一种表面没有釉料覆盖的砖种，其表面硬度高、防滑
力强、不易磨损和开裂，常被用于需要耐磨性好且表面要求高的场合，如车站、医院等公共场所。

而在无釉砖生产和使用中，耐磨性是其质
量的重要指标之一，因此制定一套可靠的测量耐磨深度的标准规范，
可以保证无釉砖的质量和使用效果。

其次，GBT- 陶瓷砖试验方法第部分无釉砖耐磨深度的测定规定了三种
方法来测定该指标，包括铝球法、磨粒法和滚筒磨耗试验法。

其中铝
球法是指将一定直径的铝球从一定高度自由落下，计算其在砖块表面
留下的坑洞深度作为耐磨指标；磨粒法则是将一定颗粒直径的磨料在
砖块表面轮流磨擦，通过测量磨擦后深度来评估耐磨性；滚筒磨耗试
验法是将一定数量的砖块放入一个旋转的滚筒中辗转磨擦，检测其表
面的耐磨程度。

最后，GBT- 陶瓷砖试验方法第部分无釉砖耐磨深度的测定标准规范了
上述三种方法的具体实施步骤、所需器材和操作流程，并明确了各种
方法所得数据的解释和比较方法，供生产企业、检验部门和使用者参
考和应用。

综上所述，GBT- 陶瓷砖试验方法第部分无釉砖耐磨深度的测定是一项
重要的标准规范，有助于规范无釉砖的质量评估和标准化生产，保证其在使用中的耐磨性和使用效果，具有重要的实际应用价值。

耐火砖常温耐压试验方法
耐火砖的常温耐压试验方法如下：
1.取样：从耐火砖生产线上选取规定尺寸的试样，一般为
10×10×10厘米的立方体或直径为10厘米的圆柱体。

2.制备：将试样加工成符合要求的形状，确保表面平整、无缺
陷。

3.安装：将试样放置在压力试验机的下压板上，调整试验机位
置，确保上压板与试样表面平行，且下压板与试样之间的距离为预定
值。

4.加载：开启压力试验机，以一定速度对试样施加压力，直至试
样破裂。

记录最大压力值。

5.计算：根据试验数据，计算耐压强度。

耐压强度是指试样在承
受最大压力时所表现出的抵抗力，通常用单位“MPa”表示。

6.分析：根据试验结果，分析耐火砖的常温耐压性能，并与其他
材料进行比较。

需要注意的是，试验过程中要保持恒定的加载速度，避免因加载速度过快或过慢而影响试验结果的准确性。

同时，试验过程中要保持环境温度和湿度的恒定，以减小误差。

以上是耐火砖常温耐压试验的基本方法，具体操作可根据不同试验机的使用说明和相关标准进行。

一、尺寸测量1 量具砖用卡尺，分度值为0.5mm。

2 测量方法长度应在砖的两个大面的中间处分别测量两个尺寸；宽度应在砖的两个大面的中间处分别测量两个尺寸；高度应在两个条面的中间处分别测量两个尺寸。

当被测处有缺损或凸出时，可在其旁边测量，但应选择不利的一侧。

3 结果评定结果分别以长度、高度和宽度的最大偏差值表示，不足1mm者按1mm计。

二、外观质量检查1 量具砖用卡尺（如图１），分度值为0.5mm。

钢直尺，分度值为1mm。

2 测量方法缺损1缺棱掉角在砖上造成的破损程度，以破损部分对长、席、高三个棱边的投影尺寸来度量，称为破坏尺寸。

如图３所示。

2缺损造成的破坏面，系指缺损部分对条、顶面（空心砖为条、大面）的投影面积,空心砖内壁残缺及肋缺尺寸，以长度方向的投影尺寸来度量。

裂纹1 裂纹分为长度方向、宽度方向和水平方向三种，以被测方向的投影长度表示，如果裂纹从一个面延伸至其他面上时，则累计其延伸的投影长度。

2 多孔砖的孔洞与裂纹相通时，则将孔洞包括在裂纹内一并测量。

裂纹长度以在三个方向上分别测昨的最长裂纹作为测量结果。

弯曲1 弯曲分别在大面和条面上测量，测量时将砖用卡尺的两支肢沿棱边两端放置，择其弯曲最大处将垂直尺推至砖面。

但不应将因杂质或碰伤造成的凹处计算在内。

2 以弯曲中测的较大者作为测量结果。

3 杂质凸出高度杂质在砖面上造成的凸出高度，以杂质距砖面的最大距离表示。

测量时将砖用卡尺的两支脚置于凸出两边的砖平面上，以垂直尺测量。

结果处理外观测量以毫米为单位，不足1mm者，按1mm计。

三抗折强度和抗压强度试验1 仪器设备材料试验机试验机的示值相对误差不大于±1％，其下加压板应为球绞支座，预期最大破坏荷载应在量程的20￣80％之间。

抗折夹具抗折试验的加荷形式为三点加荷，其上压辊和下支辊的曲率半径为15mm，下支辊应有一个为绞接固定。

抗压制备平台。

试件制备平台必须平整水平，可用金属或其他材料制作。

水平尺规格为250￣300mm。

普通烧结砖试验检测方案一、引言普通烧结砖是一种常见的建筑材料，用于墙体和地面的砌筑，具有较高的强度和耐久性。

为了确保砖的质量和性能满足设计要求，需要进行相应的试验检测。

本试验检测方案将从材料的物理性能、机械性能以及耐候性能等方面进行测试。

二、试验项目1.物理性能试验物理性能试验是对普通烧结砖的吸水性、容重、露水点和线膨胀等性能进行测试，以评估材料的质量和适用性。

试验项目包括：-吸水性试验：浸泡法和真空饱和法。

-容重试验：通过称重确定单位体积的质量。

-露水点试验：将样品置于高湿环境，观察表面是否出现水珠。

-线膨胀试验：通过在高温下测量线膨胀系数。

2.机械性能试验机械性能试验是对普通烧结砖的抗压强度、抗冻性和抗折强度等性能进行测试，以评估材料在使用过程中的稳定性和强度。

试验项目包括：-抗压强度试验：通过在规定试验条件下施加压力，测量材料的抗压强度。

-抗冻性试验：通过循环冻融试验，评估材料在含水条件下的耐久性。

-抗折强度试验：通过在三点弯曲试验中施加荷载，测量材料的抗折强度。

3.耐候性能试验耐候性能试验是对普通烧结砖的耐酸碱性和耐硫化物侵蚀性等性能进行测试，以评估材料在恶劣环境下的使用寿命和稳定性。

试验项目包括：-耐酸碱性试验：将样品浸泡在酸碱溶液中，观察表面变化。

-耐硫化物侵蚀性试验：将样品置于含硫化物的环境中，观察表面变化。

三、试验方法试验方法应根据国家相关标准或建筑材料行业标准进行选择和执行。

试验过程中需注意操作规范和安全措施，确保试验结果准确可靠。

四、试验设备试验设备根据不同试验项目的要求进行选择，包括分析天平、破碎试验机、循环冻融设备等。

设备应按照规定进行校准和维护，确保测试结果的准确性。

五、数据处理与分析试验数据应按照规定进行记录和整理，并进行必要的数据处理和分析。

根据试验结果，评估砖的质量和性能是否符合设计要求，提出相关建议和措施。

六、试验报告试验报告应详细记录试验设计、试验过程、试验数据、数据分析以及结论等内容。

混凝土砖试验方法宝子们，今天咱们来唠唠混凝土砖的试验方法哈。

对于混凝土砖呢，外观检查是很重要的一步哦。

就像挑水果一样，咱得先看看它的表面是不是光滑平整的。

有没有裂缝呀，缺角掉棱这些情况。

要是有那种明显的大裂缝或者缺了一大块角的砖，那肯定是不合格的啦。

这就好比一个人脸上破了个大口子，看着就不太好嘛。

接下来就是尺寸测量咯。

拿个尺子，量一量砖的长、宽、高。

这尺寸得符合规定的标准才行呢。

要是尺寸不对，那在砌墙的时候就会像拼图拼不上一样，可麻烦啦。

比如说，一块砖太长或者太宽了，砌墙的时候就会凸出来或者凹进去一块，多难看呀。

抗压强度试验也是关键的一环。

把混凝土砖放在专门的压力试验机上，然后慢慢给它施加压力。

就像给它一个小挑战，看看它能承受多大的压力才会被压坏。

这个压力可不能太小哦，如果抗压强度不够的话，那用这种砖砌的墙可能就不结实，风一吹或者有点小震动就可能倒了，这可不行，就像盖房子没有打牢地基一样危险呢。

还有吸水率的试验。

把砖泡在水里一段时间，然后称称它吸收了多少水。

这就像看一块海绵能吸多少水一样。

如果吸水率太高的话，可能在潮湿的环境里就容易出现问题，比如说发霉呀，或者变得软趴趴的，那这样的砖肯定也不是好砖啦。

另外呢，抗冻性试验也不能少。

把砖放在低温环境下冻一冻，然后再拿出来看看有没有损坏。

这就像考验一个人能不能经受住寒冷的考验一样。

要是经过冻融循环就坏掉了，那这种砖在寒冷地区使用就很容易出问题啦。

宝子们，这些混凝土砖的试验方法虽然看起来有点复杂，但每一步都是很重要的哦。

只有经过这些试验，确保混凝土砖合格了，咱们盖房子呀，砌墙呀才能放心，这样的房子才会坚固又耐用呢。
