船舶焊接检验

船舶焊接检验钢质海船建造初期，船体结构中应用的主要是铆接结构，但随着造船工艺不断地发展，船体构件的连接，几乎全部采用了焊接。

由于船舶结构的复杂性及多样性，其构件的连接数量大，种类多。

焊接质量的高低直接影响了船舶修造的质量与安全，作为现场检验人员来说，对船舶焊接的检验必须高度重视。

船舶焊接检验主要可分为以下几方面内容：①焊接材料的检验；②焊接工艺的认可；③焊接人员资格的确认及监督；④船体结构的焊接；⑤海上设施结构的焊接；⑥重要机件的焊接；⑦压力管系的焊接；⑧海底管系的焊接。

以上各部份的主要内容及要求可参见中国船级社（1998）《材料与焊接规范》等规范，下面主要介绍作为现场一线的检验人员如何根据该规范的要求，在修船中做好焊接检验。

焊缝的检验包含内容较多，包括焊缝的焊前检验、焊缝的焊接规格和表面检验、焊缝内部质量检验。

1 焊缝的焊前检验焊接缝经定位焊后对其接缝间隙、坡口，以及对接缝错边、定位焊质量及焊缝清洁状况等项目的检验称为焊缝的焊前检验。

焊缝的焊前检验为焊接提供符合质量要求的焊接坡口，是确保焊接质量的基础。

焊前检验内容、精度标准与检验方法，涉及众多项目，具体要求见原中国船舶工业公司《中国造船质量标准CSQS（1998）》和国际船级社协会《船舶建设及修理质量标准》，与焊接直接有关的要求，见表1。

焊缝焊前检验主要应该按船检认可焊接工艺规定，检查接缝的间隙与坡口形状，以确保焊缝能完全焊透，达到工艺要求，此外，还应注意以下问题。

（1） 焊缝坡口区域的铁锈、氧化皮、油污、杂物及车间底漆应予清除，并保持清洁和干燥。

（2） 当焊接必须在潮湿、多风或寒冷的露天场地进行时，应对焊接作业区域提供适当地遮蔽，一般强度船体结构钢如施焊环境温度低于0度、材料碳当量大于0。

41、结构刚性较大、构件板较厚或焊段较短时应采取焊前预热措施。

（3） 对高强度钢、铸钢和锻钢船体结构件的焊接应查阅所验船舶的有关工艺文件，严格执行焊接引弧、定位焊要求、焊前预热及焊后保温或热处理等措施，并满足船规的要求。

船体建造中焊接检验与质量控制分析船体建造中的焊接检验与质量控制对船舶的结构安全与航行稳定性至关重要。

本文将针对船体焊接的检验方法与质量控制进行分析。

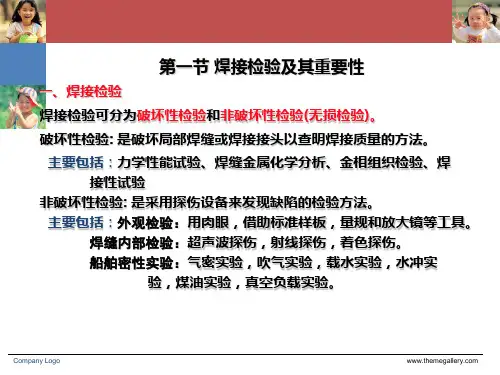

焊接检验是船体建造中确保焊接质量的重要环节。

主要包括外观检验、尺寸检验、焊缝检验和机械性能检验等。

外观检验是通过目视观察焊缝表面的形态、色泽和纹理等进行的。

通过外观检验可以初步判断焊缝的质量，如焊点是否完整、焊缝是否均匀等。

尺寸检验是通过测量焊缝的尺寸、几何形状和位置来检验焊接质量。

常用的尺寸检验方法有测角度、测距离、测厚度等。

焊缝检验是通过对焊缝进行无损检测来评估焊接的质量。

常用的焊缝检验方法有渗透检验、超声波检测、射线检测和磁粉检测等。

这些检验方法可以有效地检测焊缝中的缺陷，如气孔、夹渣和裂纹等。

机械性能检验是通过对焊缝的力学性能进行测试来评估焊接质量。

常用的机械性能检验方法包括抗拉强度试验、冲击韧性试验和硬度测试等。

这些试验可以检测焊缝的强度、韧性和硬度等。

焊接质量控制在船体的建造过程中起到了重要作用。

质量控制的主要目标是确保焊接过程中的质量符合规范和标准要求。

质量控制包括焊接工艺控制、焊材控制和焊工培训等。

焊接工艺控制是指通过控制焊接参数和工艺过程来确保焊接质量。

在船舶建造中，常用的焊接工艺控制方法有预热、预干燥、焊接顺序和焊接速度控制等。

焊材控制是指对焊接材料进行质量控制。

焊材的质量对焊接质量有重要影响。

船体建造中常用的焊材控制措施有选择合适的焊材、对焊材进行质量检验和保证焊材的正确存储等。

焊工培训是保证焊接质量的关键环节。

焊工的技术水平直接影响焊接质量。

船舶建造中通过对焊工进行培训和考核，提高其焊接技术水平。

中国船级社船舶焊接检验指南变更通告2017年10月版，第1次生效日期：2018年1月1日北京第3章焊工资格考试第1节一般规定3.1.1.2 对全机械化和自动化焊接的焊接操作者埋弧自动焊焊工一般可应按本章第3节规定进行资格考试。

3.1.2.2 焊工在参加技能考试前应先通过基本知识考试。

基本知识考试内容应与技能考试的焊接方法相适应，主要包括常用母材、焊接材料、焊接设备、焊接工艺、常见焊接缺陷与防止及焊接安全等基础知识。

3.12.23对已获认可的焊接工艺试验中从事试板焊接工作的焊工，可获得相应焊接条件(焊接方法、位置和材料等)下的焊工资格。

但应事先得到CCS验船师同意。

第3节整节替换如下：第3节焊接操作者考试要求3.3.1适用范围3.3.1.1本节要求适用于负责对全机械化和自动化焊接设备或系统进行参数设置和/或调节（不论是否实际操作）的焊接操作者。

3.3.1.2本节中规定的试验要求和覆盖范围适用于钢和铝合金的船舶常用焊接方法。

对于母材或焊接方法不同于本节规定者可参考使用。

3.3.1.3对于只操作设备而不负责参数设置和/或调节者（如自动化焊接生产线中仅操作启动按钮者），如果具有相关焊接工作经历且产品焊缝符合质量要求，则不必考试。

3.3.2 术语和定义3.3.2.1 本节所用术语和定义如下：(1) 自动化焊接：焊接过程中所有操作自动实施而无焊接操作者介入的焊接方法（即焊接过程中焊接参数不可由操作者手动调节。

）(2) 全机械化焊接：需要的焊接条件通过机械或电子方法提供但在焊接过程中可手工变动的焊接方法。

(3) 焊接设备：用于焊接的单独仪器，如焊接电源、送丝机构等。

(4) 焊接系统：用于焊接的全部设备，包括辅助装置如夹具、固定装置、机器人操纵臂、旋转装置。

3.3.3一般要求3.3.3.1焊接操作者应进行与考试用焊接设备或系统相关的基础知识考试。

考试结果应提交CCS。

3.3.3.2焊接操作者的技能考试一般应采用本节规定的考试方法，但若成功完成焊接工艺认可试验的焊接操作者，也可视为通过了相应焊接条件的考试。

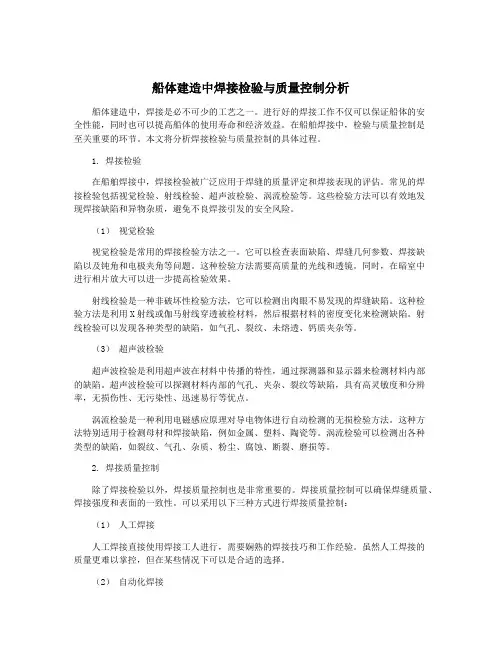

船体建造中焊接检验与质量控制分析船体建造中，焊接是必不可少的工艺之一。

进行好的焊接工作不仅可以保证船体的安全性能，同时也可以提高船体的使用寿命和经济效益。

在船舶焊接中，检验与质量控制是至关重要的环节。

本文将分析焊接检验与质量控制的具体过程。

1. 焊接检验在船舶焊接中，焊接检验被广泛应用于焊缝的质量评定和焊接表现的评估。

常见的焊接检验包括视觉检验、射线检验、超声波检验、涡流检验等。

这些检验方法可以有效地发现焊接缺陷和异物杂质，避免不良焊接引发的安全风险。

（1）视觉检验视觉检验是常用的焊接检验方法之一。

它可以检查表面缺陷、焊缝几何参数、焊接缺陷以及钝角和电极夹角等问题。

这种检验方法需要高质量的光线和透镜。

同时，在暗室中进行相片放大可以进一步提高检验效果。

射线检验是一种非破坏性检验方法，它可以检测出肉眼不易发现的焊缝缺陷。

这种检验方法是利用X射线或伽马射线穿透被检材料，然后根据材料的密度变化来检测缺陷。

射线检验可以发现各种类型的缺陷，如气孔、裂纹、未熔透、钙质夹杂等。

（3）超声波检验超声波检验是利用超声波在材料中传播的特性，通过探测器和显示器来检测材料内部的缺陷。

超声波检验可以探测材料内部的气孔、夹杂、裂纹等缺陷，具有高灵敏度和分辨率，无损伤性、无污染性、迅速易行等优点。

涡流检验是一种利用电磁感应原理对导电物体进行自动检测的无损检验方法。

这种方法特别适用于检测母材和焊接缺陷，例如金属、塑料、陶瓷等。

涡流检验可以检测出各种类型的缺陷，如裂纹、气孔、杂质、粉尘、腐蚀、断裂、磨损等。

2. 焊接质量控制除了焊接检验以外，焊接质量控制也是非常重要的。

焊接质量控制可以确保焊缝质量、焊接强度和表面的一致性。

可以采用以下三种方式进行焊接质量控制：（1）人工焊接人工焊接直接使用焊接工人进行，需要娴熟的焊接技巧和工作经验。

虽然人工焊接的质量更难以掌控，但在某些情况下可以是合适的选择。

（2）自动化焊接自动化焊接是利用机器自动进行焊接，这种方式可以提高焊接速度和精度，减少人为错误和损坏。

船舶焊缝检测工艺流程船舶焊缝检测是船舶制造中非常重要的工艺环节，它可以确保船体焊接质量，提高船舶的安全性和可靠性。

下面是一种常见的船舶焊缝检测工艺流程。

首先，在焊接过程中，需要采用适当的焊接方法和工艺参数，以确保焊缝质量。

焊接工艺应符合相关的船级社标准和规范，包括焊接电流、电压、焊接速度、预热温度等。

只有在符合要求的焊接条件下进行焊接，才能保证焊缝的质量。

接下来，焊缝表面需要进行预处理。

预处理包括除去焊渣、氧化物和油脂等杂质，以保证焊缝的理想质量和力学性能。

预处理可以采用机械方法、化学方法或者喷砂方法，具体根据焊接材料和船级社要求来确定。

然后，进行焊缝的非破坏检测。

非破坏检测是通过对焊缝进行检查，不破坏焊缝的完整性，判断焊缝是否存在缺陷或者不合格的地方。

常用的非破坏检测方法包括X射线检测、超声波检测、涡流检测等。

根据船级社规定，对焊缝进行相应的检测方法。

X射线检测是通过X射线在物体中的透射和散射来检测焊缝。

超声波检测是通过超声波在物质中的传播和反射来检测焊缝。

涡流检测是通过感应电流在物体表面产生涡流，检测涡流的变化来判断焊缝。

对于焊缝中的缺陷部分，需要进行修复。

修复通常包括刨削、焊接、退火等工艺。

修复焊接需要根据船级社和焊接材料的要求进行，确保修复焊缝和原始焊缝的质量一致，达到船级社要求的强度和密封性。

最后，对修复后的焊缝进行再次检测。

修复后的焊缝需要重新进行非破坏检测，确保焊缝的质量达到船级社的要求。

如果检测结果符合要求，说明焊缝修复成功。

如果不符合要求，需要重新修复并再次进行检测，直到焊缝质量符合要求为止。

总结起来，船舶焊缝检测工艺流程包括焊接工艺参数的确定、焊缝表面的预处理、焊缝的非破坏检测、焊缝的修复和再次检测。

通过这个完整的流程，可以确保船舶焊缝的质量，提高船舶的安全性和可靠性。

船体建造中焊接检验与质量控制分析焊接是一种重要的结构连接工艺，在船体建造中占据着重要的地位。

而焊接质量的好坏直接影响着船舶结构的安全性能和使用寿命。

因此，焊接检验和质量控制是保证船体建造质量的重要环节。

本文将对船体焊接检验与质量控制进行分析和阐述。

一、焊接检验焊接检验是指对焊缝的质量进行检查，以保证焊缝的牢固度和密实性。

焊接检验的主要内容有焊缝形态、焊缝尺寸、焊接强度、焊接缺陷等。

1. 焊缝形态焊缝形态是指焊接过程中产生的焊缝形状、几何形态和外观形态等。

通常包括焊缝长度、厚度、凹凸度、弯曲度、变形度等多个方面。

检验焊缝形态的目的是确保焊接符合设计图纸的要求。

2. 焊缝尺寸焊缝尺寸是指焊接后焊缝截面的尺寸。

通常包括焊缝高度、宽度等多个方面。

焊接过程中，焊缝尺寸要符合标准规定要求，否则会影响焊接质量。

3. 焊接强度焊接强度是指焊缝的承载能力。

焊接强度的高低与焊接质量有直接关系。

通常采用无损检测的方法来检验焊缝的强度。

4. 焊接缺陷焊接缺陷是指在焊接过程中，由于各种原因导致的焊缝中的缺陷。

主要包括气孔、裂纹、夹杂物等多个方面。

焊接缺陷对焊接质量影响较大，应及时处理。

二、焊接质量控制焊接质量控制是指在船体建造过程中，通过控制焊接工艺和操作，控制焊接质量的好坏。

焊接质量控制的主要内容有焊接工艺参数、操作规程、焊材选择等。

1. 焊接工艺参数焊接工艺参数是指在焊接过程中所需要调整的各种参数，例如焊接电流、电压、焊接速度等。

通过对焊接工艺参数的合理控制，可以保证焊接质量。

2. 操作规程操作规程是指在焊接过程中应该遵循的操作步骤和方法。

在操作规程中，要严格规范焊接人员的操作流程，确保焊接质量符合要求。

3. 焊材选择焊材是影响焊接质量的重要因素之一。

在选择焊材时，要注意其材质、质量和性能等方面，确保焊接质量符合要求。

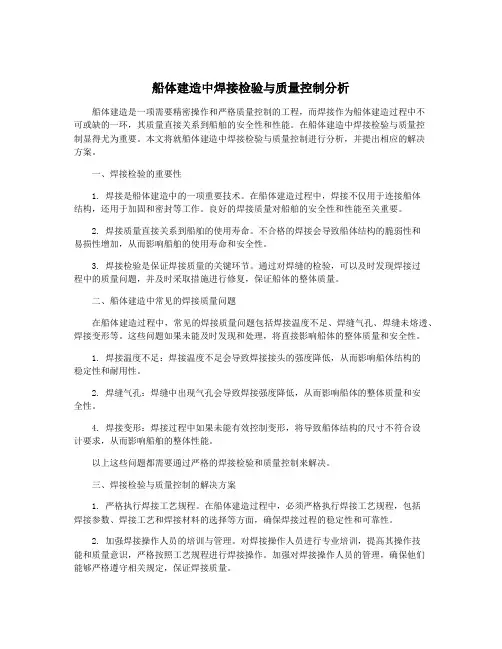

船体建造中焊接检验与质量控制分析船体建造是一项需要精密操作和严格质量控制的工程，而焊接作为船体建造过程中不可或缺的一环，其质量直接关系到船舶的安全性和性能。

在船体建造中焊接检验与质量控制显得尤为重要。

本文将就船体建造中焊接检验与质量控制进行分析，并提出相应的解决方案。

一、焊接检验的重要性1. 焊接是船体建造中的一项重要技术。

在船体建造过程中，焊接不仅用于连接船体结构，还用于加固和密封等工作。

良好的焊接质量对船舶的安全性和性能至关重要。

2. 焊接质量直接关系到船舶的使用寿命。

不合格的焊接会导致船体结构的脆弱性和易损性增加，从而影响船舶的使用寿命和安全性。

3. 焊接检验是保证焊接质量的关键环节。

通过对焊缝的检验，可以及时发现焊接过程中的质量问题，并及时采取措施进行修复，保证船体的整体质量。

二、船体建造中常见的焊接质量问题在船体建造过程中，常见的焊接质量问题包括焊接温度不足、焊缝气孔、焊缝未熔透、焊接变形等。

这些问题如果未能及时发现和处理，将直接影响船体的整体质量和安全性。

1. 焊接温度不足：焊接温度不足会导致焊接接头的强度降低，从而影响船体结构的稳定性和耐用性。

2. 焊缝气孔：焊缝中出现气孔会导致焊接强度降低，从而影响船体的整体质量和安全性。

4. 焊接变形：焊接过程中如果未能有效控制变形，将导致船体结构的尺寸不符合设计要求，从而影响船舶的整体性能。

以上这些问题都需要通过严格的焊接检验和质量控制来解决。

三、焊接检验与质量控制的解决方案1. 严格执行焊接工艺规程。

在船体建造过程中，必须严格执行焊接工艺规程，包括焊接参数、焊接工艺和焊接材料的选择等方面，确保焊接过程的稳定性和可靠性。

2. 加强焊接操作人员的培训与管理。

对焊接操作人员进行专业培训，提高其操作技能和质量意识，严格按照工艺规程进行焊接操作。

加强对焊接操作人员的管理，确保他们能够严格遵守相关规定，保证焊接质量。

3. 建立完善的焊接检验体系。

建立完善的焊接检验体系，包括焊接前的预热和焊接后的检验等环节，确保焊接质量符合相关标准和要求。

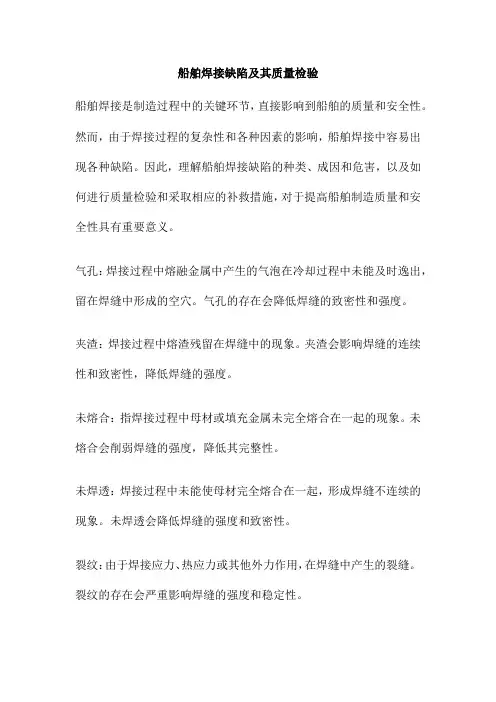

船舶焊接缺陷及其质量检验船舶焊接是制造过程中的关键环节，直接影响到船舶的质量和安全性。

然而，由于焊接过程的复杂性和各种因素的影响，船舶焊接中容易出现各种缺陷。

因此，理解船舶焊接缺陷的种类、成因和危害，以及如何进行质量检验和采取相应的补救措施，对于提高船舶制造质量和安全性具有重要意义。

气孔：焊接过程中熔融金属中产生的气泡在冷却过程中未能及时逸出，留在焊缝中形成的空穴。

气孔的存在会降低焊缝的致密性和强度。

夹渣：焊接过程中熔渣残留在焊缝中的现象。

夹渣会影响焊缝的连续性和致密性，降低焊缝的强度。

未熔合：指焊接过程中母材或填充金属未完全熔合在一起的现象。

未熔合会削弱焊缝的强度，降低其完整性。

未焊透：焊接过程中未能使母材完全熔合在一起，形成焊缝不连续的现象。

未焊透会降低焊缝的强度和致密性。

裂纹：由于焊接应力、热应力或其他外力作用，在焊缝中产生的裂缝。

裂纹的存在会严重影响焊缝的强度和稳定性。

这些焊接缺陷的产生主要受到焊接工艺、母材质量、焊接环境等因素的影响。

为了减少焊接缺陷的产生，需要针对具体原因采取相应的预防和补救措施。

船舶焊接质量检验是保证船舶制造质量的重要手段。

通过质量检验，可以发现焊接缺陷并及时采取补救措施，有效提高船舶的安全性和使用寿命。

下面介绍船舶焊接质量检验的主要内容和技巧：（1）外观检验：对焊缝的外观进行细致的检查，包括焊缝的形状、尺寸、表面粗糙度等，以及是否存在裂纹、气孔、夹渣等缺陷。

（2）无损探伤检验：采用射线、超声波、磁粉等无损检测方法，对焊缝内部进行扫描，检测是否存在未熔合、未焊透、裂纹等内部缺陷。

（3）强度检验：对重要焊缝进行强度试验，以检测其承载能力是否符合设计要求。

检验技巧（1）熟悉焊接工艺和材料：了解焊接工艺流程、焊接参数以及母材的性能特点，有助于准确判断焊接缺陷的类型和产生原因。

（2）多角度观察焊缝：从不同的角度和光线条件下观察焊缝，以便发现各种潜在的缺陷。

（3）借助专业工具：使用放大镜、内窥镜等工具可以帮助发现微小的缺陷，提高检出率。
