机械制图教程1.基本制图标准目的：掌握国标关于图纸幅面、比例、字体? 重点：图线的相关规定1.基本制图标准1.1 绘图工具及其使用方法正确地使用绘图工具，既能保证绘图的质量，又能提高绘图速度和延长绘图工具使用寿命。
本节对常用绘图工具及使用方法做一简单介绍。
1.1.1 图板、丁字尺、三角板图板、丁字尺、图板是供铺放和固定图纸用的木板。
它由板面和四周的边框组成，板面应平整光滑，左右两导边必须平直。
图纸可用胶带纸固定在图板上，如图1-1（a）所示。
使用时注意图板不能受潮，不要在图板上按图钉，更不能在图板上切纸。
常用图板规格有0号（900mm ×1200mm）、1号（600mm×900mm）和2号（450mm×600mm），可以根据图纸幅面的大小选择图板。
丁字尺由尺头和尺身组成，尺头和尺身的结合处必须牢固，尺头的内侧面必须平直。
丁字尺主要用来画水平线。
使用时左手把住尺头，靠紧图板左侧导边（不能用其余三边），上下移动丁字尺，自左向右画不同位置的水平线。

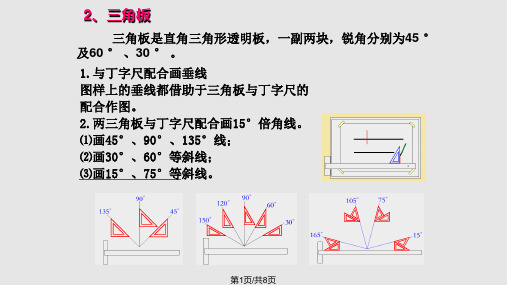

三角板由45°和30°（60°）两块组成为一副。
三角板与丁字尺配合使用可画竖直线和15°倍角的斜线，比如30°、45°、60°，如图1-1（a）所示。
两块三角板互相配合，可以画出任意直线的平行线和垂线，以及画与水平线成15°，75°倾斜线，如图1-1（b）所示。
三角板和丁字尺要经常用细布揩拭干净。
1.基本制图标准a）画水平线、竖直线和60°斜线（b）画15°、75°斜线图1-1 图板、丁字尺和三角板的用法1.1.2 圆规和分规圆规是画圆或圆弧的工具。
为了扩大圆规的功能，圆规一般配有铅笔插腿（画铅笔线圆用）、鸭嘴插腿（画墨线圆用）、钢针插腿（代替分规用）三种插腿和一支延长杆（画大圆用）。
圆规钢针有两种不同的针尖。
1.2手工绘图工具及其使用方法
1.2.1图板、丁字尺、三角板
图版用来铺放图纸应表面光洁，丁字尺用来画水平线，三角板与丁字尺配合用来画垂直线和与水平成15°角倍数的些线。
1.2.2圆规和分规
圆规用来画圆和圆弧，分规用来等分和量取线段。
1.2.3绘图用品
（1）曲线板
曲线板是手工描绘由已知点构成的自由曲线的工具。
使用时从曲线的一端开始选择曲线板与曲线相吻合的4个点，用铅笔沿曲线板轮廓画出前3点之间的曲线，留下第4点不画，下一步从第3点开始，包括第4点，再选择4个点，绘制第2段曲线，如此重复，直到完成整段曲线。
由于采用了曲线段首尾重叠的方法，因此，绘制的曲线比较光滑。
（2）绘图铅笔
绘制工程图要使用铅笔，绘图铅笔依铅芯的软硬有B、HB、H等多种型号。
B 前面的数字越大，表示铅芯越软。
H前面的数字越大，表示铅芯越硬。
HB标号的铅芯软硬适中，建议按照下面的方法选择铅笔：用H、2H的铅笔画底稿，加深细线；用HB的铅笔写字、画箭头；用B、HB的铅笔画粗实线。
圆规上加深宜用B 或2B的铅芯。
加深粗实线时，铅芯宜削成与图线宽度相同的矩形，画细线用的铅笔宜削成圆锥状。
如图2所示。
用铅笔绘制直线时，在前后方向上，铅笔应与图纸纸面垂直；在画线方向上，铅笔应向画线方向倾斜30°，以便于用力画线。
（a）（b）
图2绘图用铅芯的形状
（3）橡皮与擦图片
橡皮是用来擦除图纸上多余图线的工具。
擦图片是其上有许多不同形状槽孔的塑料或不锈钢制薄片，用来擦除图线时，保护不擦的图线。
擦除图线时应当保证橡皮和擦图片的整洁。
《机械制图》程序教学内容及教学双边活动教学方法导入新授第1章制图基本知识§1-1 常用绘图工具及用法“工欲善其事，必先利其器”为了提高绘图质量，加快绘图速度，必须注意正确、熟练地使用绘图工具和采用正确的绘图方法。
一、图板图板是用来铺放和固定图纸胶合板制成，四周镶有硬木边图板的左右导边光滑、平直用胶带纸固定，而不用图钉，以免损坏板面、图板不可受潮湿和受高热，以免引起板面翘曲变形。
二、丁字尺画水平线：左——右是用有机玻璃等制成，由尺头和尺身两部分垂直相交构成丁字形。
尺头的内边缘为丁字尺导边，尺身的上边缘为工作边，都要求平直光滑。
将丁字尺沿图板导边上下滑动、可作得一系列相互平行的水平线。
丁字尺用毕后应挂在干燥的地方，以防止翘曲变形。
三、三角板画铅垂线：下——上画15°倍数角的各种倾斜线：左——右一副三角板包括45°×45°和30°×60°各一块一般为透明有机玻璃板制成。
对其要求是板平边直、角度准确。
四、圆规圆规主要用来画圆和圆弧。
圆规的一条腿上装有带台阶的小钢针，用来定圆心，并防止针孔扩大；另一条腿上可安装铅芯，用来画圆和圆弧或安装钢针代替分规。
五、分规分规主要用来量取线段和等分线段或圆周。
演示介绍演示介绍程序教学内容及教学双边活动教学方法六、曲线板曲线板是用来画非圆曲线的工具。
曲线板的轮廓线是由多段不同曲率半径的曲线所组成。
使用曲线板画曲线时，必须分几次完成。
画曲线的步骤如下：1、将需要连接的各点求出来，徒手用细线顺次地连接起来。
2、由曲线上曲率半径较小的部分开始，选择曲线板上曲率适当的部分，逐段描绘，每次连接应至少通过四个点，并留一段下次再描。
3、描下一段时，其前面应有一段与上次所描的线段重复，后面应留一段待第三次再描。
4、按照上述方法逐段描绘，直到描完曲线为止。
(a) (b) (c)七、比例尺比例尺又叫三棱尺，是刻有不同比例的直尺，供量取不同比例的尺寸用。
制图的基本知识与技能1.1国家标准《技术制图》和《机械制图》的一般规定我国于1959年发布了国家标准《机械制图》。
国家标准简称“国标”，其代号为“GB”。
例如GB/T14691-1993，其中“T”为推荐性标准，“14691”是标准顺序号，“1993”是标准颁布的年代号。
1.1.1图纸幅面（GB/T14689-2008）和格式1.图纸幅面图纸幅面简称图幅，是指由图纸的宽度和长度组成的图面，即图纸的有效范围，通常用细实线绘出，称为图纸边界或裁纸线。
基本幅面：A0：841x1189A1：594x841A2：420x594A3：297x420A4：210x297绘制技术图样时，优先采用基本图幅，必要时，也允许以基本幅面的短边的整数倍加长幅面。
2.图框格式图框即指图纸上限定绘图区域的线框，即绘图的有效范围。
无论图样是否装订，图框线都必须用粗实线画出。
图纸可横放或竖放，其格式分为不留装订边和留装订边两种。
同一产品的图样只能采用同一种格式。
为了使图样复制和缩微摄影时定位方便，应在图纸各边的中点处分别画出对中符号。
对中符号用粗实线绘制，线宽不小于0.5mm，长度从纸边界线开始深入图框内与5mm。
3.标题栏及明细栏每张图样上都必须有标题栏，用来填写图样上的综合信息，是图样的组成部分。
标题栏的基本要求、内容、尺寸和格式在国家标准GB/T10609.1-2008《技术制图》——“标题栏”中有详细规定，标题栏一般印制在图纸上，不必自己绘制。
明细栏是装配图中才有的，需自己绘制。
GB/T10609.2-2009《技术制图》——“明细栏”中规定了明细栏的样式。
看图的方向与标题栏方向一致。
（标题栏有位于右上角和位于右下角两种情况）1.1.2比例（GB/T14690-1993）图样比例是指图中图形与实物相应要素的线性尺寸之比。
不管绘制机件时所采用的比例是多少，在标注尺寸时，仍应按机件的实际尺寸标注，与绘图的比例无关。
绘图时，首先选择比例，优先选择整数比例绘制同一机件的各个视图时，应尽可能采用相同的比例，并在标题栏的比例栏中填写。
1 .常用绘图工具与使用--针管笔针管笔又称绘图墨水笔，是专门用于绘制墨线线条图的工具，可画出精确的且具有相同宽度的线条。
针管笔的针管管径的大小决定所绘线条的宽窄。
针管笔有不同粗细，其针管管径有从0.1-1．2mm的各种不同规格，在设计制图中至少应备有细、中、粗三种不同粗细的针管笔。
使用针管笔时应注意：(1)绘制线条时，针管笔身应尽量保持与纸面垂直，以保证画出粗细均匀一致的线条。
(2)针管笔作图顺序应依照先上后下、先左后右、先曲后直、先细后粗的原则，运笔速度及用力应均匀、平稳(图)。
(3)用较粗的针管笔作图时，落笔及收笔均不应有停顿。
(4)针管笔除用来作直线段外，还可以借助圆规的附件和圆规连接起来作圆周线或圆弧线。
(5)平时宜正确使用和保养针管笔，以保证针管笔有良好的工作状态及较长的使用寿命。
针管笔在不使用时应随时套上笔帽，以免针尖墨水干结，并应定时清洗针管笔，以保持用笔流畅。
2. 圆规圆规为画圆及画圆周线的工具。
其形状不一，通常有大、小两类。
圆规中一侧是固定针脚，另一侧是可以装铅笔及直线笔的活动脚。
另外，有画较小半径圆的弹簧圆规及小圈圆规(或称点圆规)。
弹簧圆规的规脚间有控制规脚宽度的调节螺丝，以便于量取半径，使其所能画圆的大小受到限制；小圈圆规是专门用来作半径很小的圆及圆弧的工具。
使用圆规时应注意：(1)在画圆时，应使针尖固定在圆心上，尽量不使圆心扩大，而影响到作图的准确度(图)。
(2)在画圆时，应依顺时针方向旋转，规身略可前倾。
(3)画大圆时，针尖与铅笔尖要垂直于纸面。
(4)画过大的圆时，需另加圆规套杆进行作图，以保证作图的准确性。
(5)画同心圆时，应遵循先画小圆再画大圆的次序。
(6)如遇直线与圆弧相连时，应遵循先画圆弧后画直线的次序。
(7)圆及圆弧线应一次画完。
分规分规是用来截取线段、量取尺寸和等分直线或圆弧线的工具。
分规有普通分规和弹簧分规两种。
分规的两侧规脚均为针脚。
(1)量取等分线时，应使两个针尖准确落在线条上，不得错开。
