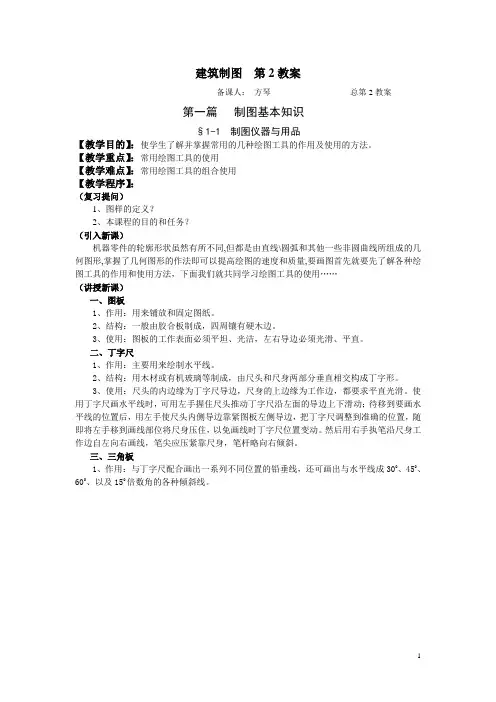

建筑制图第2教案备课人：方琴总第2教案第一篇制图基本知识§1-1 制图仪器与用品【教学目的】：使学生了解并掌握常用的几种绘图工具的作用及使用的方法。
【教学重点】：常用绘图工具的使用【教学难点】：常用绘图工具的组合使用【教学程序】：（复习提问）1、图样的定义？2、本课程的目的和任务？（引入新课）机器零件的轮廓形状虽然有所不同,但都是由直线\圆弧和其他一些非圆曲线所组成的几何图形,掌握了几何图形的作法即可以提高绘图的速度和质量,要画图首先就要先了解各种绘图工具的作用和使用方法，下面我们就共同学习绘图工具的使用……（讲授新课）一、图板1、作用：用来铺放和固定图纸。
2、结构：一般由胶合板制成，四周镶有硬木边。
3、使用：图板的工作表面必须平坦、光洁，左右导边必须光滑、平直。
二、丁字尺1、作用：主要用来绘制水平线。
2、结构：用木材或有机玻璃等制成，由尺头和尺身两部分垂直相交构成丁字形。
3、使用：尺头的内边缘为丁字尺导边，尺身的上边缘为工作边，都要求平直光滑。
使用丁字尺画水平线时，可用左手握住尺头推动丁字尺沿左面的导边上下滑动；待移到要画水平线的位置后，用左手使尺头内侧导边靠紧图板左侧导边，把丁字尺调整到准确的位置，随即将左手移到画线部位将尺身压住，以免画线时丁字尺位置变动。
然后用右手执笔沿尺身工作边自左向右画线，笔尖应压紧靠尺身，笔杆略向右倾斜。
三、三角板1、作用：与丁字尺配合画出一系列不同位置的铅垂线，还可画出与水平线成300、450、600、以及150倍数角的各种倾斜线。
四、圆规和分规1、作用：圆规：主要用来绘制圆和圆弧；分规：主要用来量取线段和等分线段。
五、曲线板1、作用：绘制非圆曲线2、使用方法：(如下图)（1）将需要连接的各点求出来，徒手用细线顺次连接起来；（2）由曲线曲率半径较小的部分开始，选择曲线板上曲率适当的位置，逐段描绘。
每次连接至少四个点，并留下一段下次再描；（3）描下一段时，其前面应有一段与上次所描的线段重复，后面应留下一段，等待第三次再描；（4）按照上述的方法逐段描绘，直到描完曲线为止。
