常用的制图工具和仪器

1 常用绘图工具、用品及仪器“工欲善其事，必先利其器”。

正确地选择和使用绘图工具和用品是学好《制图》课程的前提。

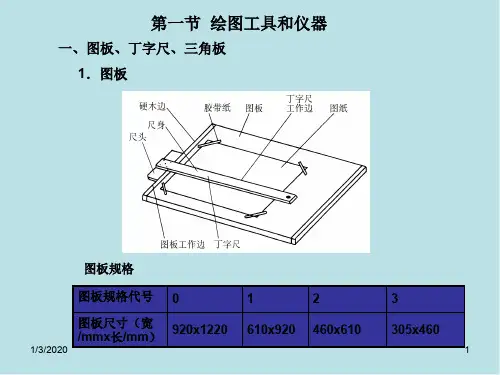

常用的绘图工具和用品共有10 种，现一一介绍给大家一、常用绘图工具1、图板：图板是用来固定图纸的矩形木板。

其要求：（1 ）板面平整、光滑；（2 ）左侧的“导边”应平直。

＃常用图板规格：0 号（900mm< 1200mm ）、1 号（600mm< 900mm ）、2 号（450mn X 600mm）2、丁字尺：丁字尺由“尺头”和“尺身”组成。

＃其用途：（1 ）与图板配合来画平行线。

（2 ）与图板、三角板配合来画角度线、垂直线。

3 、三角板：一副三角板由两块三角板组成，一块45o ，另一块30o （或60o ）。

＃其用途：（1 ）与丁字尺配合来画垂直线、倾斜线（15o 倍数角的角度线）：45o 、30o 、60o 、75o 、105o 和15o 等，（2 ）两块三角板配合来画已知直线的平行线或垂直线。

4 、比例尺：比例尺俗称“三棱尺”，共有六种常用的比例刻度，是供绘制不同尺寸比例的图形所用的。

注意：比例尺不能当作直尺来画线使用，只能用于量取不同比例的尺寸。

5、曲线板：曲线板是用于绘制不规则的非圆曲线的工具（可正、反两面使用）。

其使用方法：（1 ）至少保证4 个点（或4 个以上的点）与曲线板的边缘相吻合，才能连接这4 个点（或4 个以上的点）。

（2 ）两段之间应有重复。

二、常用的绘图用品1、铅笔：铅笔分：硬、中、软三种。

其标号有：6H、5H、4H、3H、2H、H、HB、B、2B、3B、4B、5B、6B共13种。

其中：6H为最硬，HB为中等硬度，6B为最软。

铅笔的选择与使用：（1 ）绘制底稿时，应使用H 或2H 铅笔，并削成尖锐的圆锥形；（2 ）绘制图形时，应使用B或HB铅笔，并削成四棱柱形（扁铲形）。

（3 ）铅笔应从没有标号的一端开始使用，以便保留铅笔的软硬标号。

2 、绘图纸：绘图纸有正、反面之分，绘图时，应选用正面画图。

机械图纸作为加工生产的依据，对于加工起着重要的指导作用。

在生产中，常见的机械制图，分为软件绘图与尺规绘图两种。

尺规绘图一般会使用到丁字尺、三角板、比例尺、分规、圆规、铅笔等等。

根据不同的绘图要求使用不同的工具，可以有效提高机械制图的准确度与效率。

那么，机械加工制图中常用的绘制工具。

1、图板图板在制图中主要是为了铺放纸张用的，为了固定纸张，避免产品移动而导致尺寸出现误差。

图板需要保持平整、光滑、干燥，平时使用图板的时候，要注意对图板的边做好保护，防止图板受潮。

2、丁字尺丁字尺主要的用途是为了绘制直线的，在使用的时候需要保持丁字尺的头部垂直，紧贴图板的工作边。

3、三角板三角板一般会有45度和60度两种，这两种角度进行配合可以画出15度，也可以用两个三角板绘制出垂直线和平行线。

4、比例尺比例尺用来做量取工具，它不可以用来划线。

在比例尺不同的侧面，有不同比例的刻度可以方便画出不同比例的直线。

5、绘图仪器（1）分规：这种工具是用来等分线段和在尺子上量取尺寸的工具，使用两个针尖要保持对齐。

（2）圆规：这种工作主要用来画圆或者圆弧，钢针分为支承尖与普通尖，画圆的时候应该用用支承尖，避免因为针尖插入图板过深。

圆规的铅芯用比画直线的铅芯要软，画圆时要匀速，并向运动方向稍微倾斜，以减少画圆阻力。

画小圆可以用弹簧圆规和点化规。

6、曲线板曲线板主要用来画非圆曲线的工具，它的轮廓线是由不同的曲率半径曲线组成。

在画图的时候，要先找出来曲线上的点，再徒手用铅笔将其连接起来。

为了让曲线保持光滑，最好每次有4个点与曲线吻合先画1到3，再画3到4，最后得出光滑的曲线。

7、钢直尺这里说的钢直尺，就是我们生活中常见的那种量度尺。

钢直尺作为普遍的测绘工具可以用在多个方面。

不过钢直尺的测量结果有一定的误差，因为它只可以精确都毫米，其刻线间距为1mm，而刻线本身的宽度就有0.1～0.2mm，所以测量时读数误差比较大。

工程制图各个知识点总结工程制图是工程设计的重要环节，是设计师将设计思想和方案通过图纸表现出来的主要手段。

工程制图是一门综合性较强的学科，包括了很多知识点。

本文将从工程制图的基本概念、常用制图工具、制图标准、制图技巧等方面进行总结，以帮助读者系统地了解工程制图相关知识。

一、工程制图的基本概念1.工程制图的定义工程制图是指将设计师头脑中形成的设计图样或方案通过符号、印刷或绘画等方式，用图形、数字和文字等方式记录下来，并表达出来的过程。

2.工程制图的作用工程制图是工程设计的重要环节，它能够帮助设计师将设计思想和方案通过图纸表现出来，为设计、施工、检测和运行提供了方便和依据。

3.工程制图的分类工程制图可分为建筑制图、机械制图、电气制图、水利工程制图等几个大类。

其中建筑制图是指为建筑设计所准备的图样。

机械制图是指机械产品的图样，电气制图是指电气设备和电气工程的图样。

水利工程制图是指水利工程、水电工程和排水工程的图样等。

二、常用制图工具1.绘图仪器绘图仪器是绘制工程图样的主要工具，包括了绘图板、三角尺、量角器、分度盘等。

2.绘图材料绘图材料包括了图纸、铅笔、橡皮擦、圆规、钢尺等。

不同的工程制图需要选择不同的绘图材料。

3.制图软件随着计算机技术的发展，现在有很多制图软件可供使用，如AutoCAD、SolidWorks、Pro/E等。

使用制图软件能够提高绘图效率和质量。

三、制图标准1.图样标准图样标准是规定工程制图的一些基本规范，包括了图纸尺寸、标注、线型、符号等方面。

图样标准的目的是确保绘制的工程图样具备一定的规范性和统一性。

2.尺寸标准尺寸标准是规定工程图上尺寸的测量方法和标注规范。

尺寸标准的目的是确保图样尺寸的准确性和可读性。

3.钳度标准钳度标准是规定工程图上各种角度的标注规范，以及角度的测量方法和表示方法。

四、制图技巧1.线条的使用在工程图上，线条是最基本的元素。

正确选择和使用线条是很重要的。

常见的线条有实线、虚线、点线等。

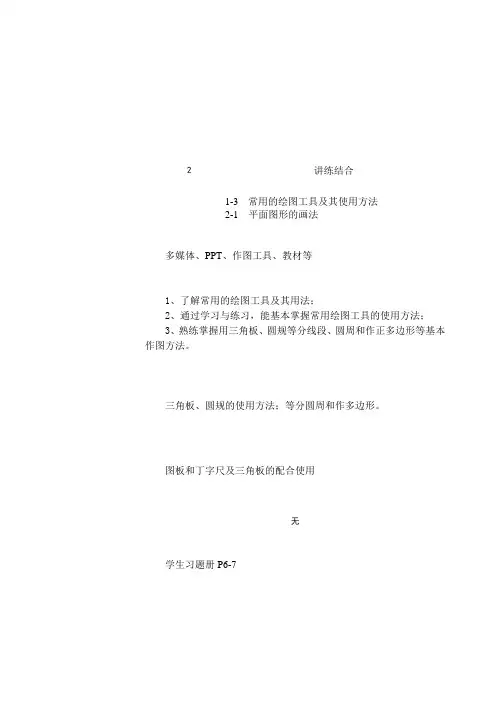

2 讲练结合1-3常用的绘图工具及其使用方法2-1 平面图形的画法多媒体、PPT、作图工具、教材等1、了解常用的绘图工具及其用法；2、通过学习与练习，能基本掌握常用绘图工具的使用方法；3、熟练掌握用三角板、圆规等分线段、圆周和作正多边形等基本作图方法。

三角板、圆规的使用方法；等分圆周和作多边形。

图板和丁字尺及三角板的配合使用无学生习题册P6-71-3 常用的绘图工具及其使用方法一、尺规绘图工具和仪器的用法1、图板和丁字尺------画水平线2、三角板----------15°的倍数角3、圆规圆规用来画圆和圆弧。

分规分规用来截取线段、等分直线或圆周，以及从尺上量取尺寸。

4、铅笔：“B”-------软性铅笔，B前面的数字越大，表示铅芯越软（黑）；“H”------硬性铅笔，H前面的数字越大，表示铅芯越硬（淡）。

2-1 平面图形的画法二、直线段的等分方法：平行线等分线段成比例三、等分圆周作正多边形1、圆的2、4、8等分：三角板和丁字尺配合2、圆的3、6等分-------园的半径一、复习提问 二、导入新课三、新课讲授1、图样的分类2、投影法的分类及其应用场合绘图离不开工具，今天要介绍绘图工具及其使用，重点放在使用上。

绘图速度的快慢、图画质量的高低，在很大程度上决定于是否能采用正确的绘图方法和按正确的工作程序，自如地运用各种绘图工具绘制几何图形。

1-3 常用的绘图工具及其使用方法一、尺规绘图工具和仪器的用法 1、图板和丁字尺2、三角板3、圆规和分规（1）圆规圆规用来画圆和圆弧。

（2）分规分规用来截取线段、等分直线或圆周，以及从尺上量取尺寸。

4、铅笔绘图铅笔用“B”和“H”代表铅芯的软硬程度。

“B”表示软性铅笔，B 前面的数字越大，表示铅芯越软（黑）；“H”表示硬性铅笔，H 前面的数字越大，表示铅芯越硬（淡）。

2-1 平面图形的画法将已知线段AB分成5等分对比分析四、课堂练习五、课堂小结六、作业布置二、直线段的等分画图步骤：1、过A或B画人一条射线AC2、在AC上以5个单位长度3、连接5C，过1、2、3、4作5C平行线三、等分圆周作正多边形1、园的2、4、8等分：三角板和丁字尺配合2、园的3、6等分1、直线段的7等分2、画一个正六边形1、熟练使用绘图工具是提高绘图质量和效率的基保证；2、圆的等分和作多边形在工程制图中应用广泛，能熟练掌握，对提高绘图速度和图面质量十分重要。
