绘图仪器、工具及使用

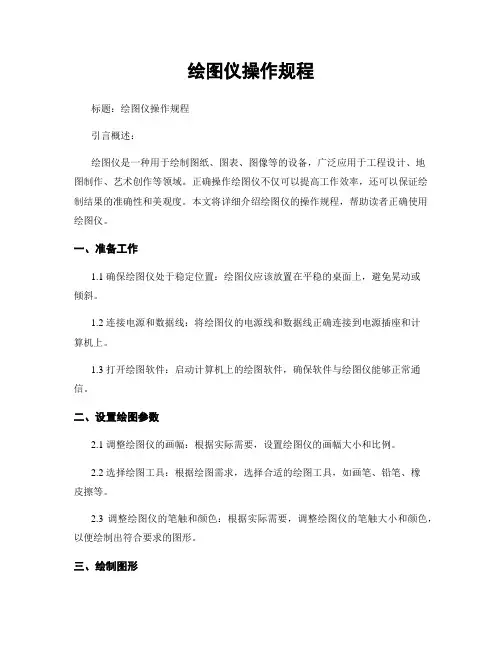

绘图仪操作规程标题：绘图仪操作规程引言概述：绘图仪是一种用于绘制图纸、图表、图像等的设备，广泛应用于工程设计、地图制作、艺术创作等领域。

正确操作绘图仪不仅可以提高工作效率，还可以保证绘制结果的准确性和美观度。

本文将详细介绍绘图仪的操作规程，帮助读者正确使用绘图仪。

一、准备工作1.1 确保绘图仪处于稳定位置：绘图仪应该放置在平稳的桌面上，避免晃动或倾斜。

1.2 连接电源和数据线：将绘图仪的电源线和数据线正确连接到电源插座和计算机上。

1.3 打开绘图软件：启动计算机上的绘图软件，确保软件与绘图仪能够正常通信。

二、设置绘图参数2.1 调整绘图仪的画幅：根据实际需要，设置绘图仪的画幅大小和比例。

2.2 选择绘图工具：根据绘图需求，选择合适的绘图工具，如画笔、铅笔、橡皮擦等。

2.3 调整绘图仪的笔触和颜色：根据实际需要，调整绘图仪的笔触大小和颜色，以便绘制出符合要求的图形。

三、绘制图形3.1 使用绘图工具绘制基本形状：根据设计要求，使用绘图工具绘制出基本的几何形状，如直线、圆形、矩形等。

3.2 添加细节和色彩：在基本形状的基础上，逐步添加细节和色彩，使图形更加生动和具有立体感。

3.3 校对和修正：在绘制过程中，及时校对图形的准确性和完整性，发现错误时及时修正。

四、保存和输出4.1 保存绘图文件：在绘图完成后，及时保存绘图文件，以防数据丢失或意外删除。

4.2 输出绘图结果：根据需要，将绘图结果输出为图片、PDF文件或打印出来，以便后续使用或展示。

4.3 清理绘图仪和工作区：绘图完成后，及时清理绘图仪和工作区，保持设备干净整洁。

五、注意事项5.1 避免过度使用绘图仪：长时间使用绘图仪可能导致眼睛疲劳和颈椎疼痛，建议适时休息。

5.2 定期维护绘图仪：定期清洁绘图仪表面和内部零部件，保持设备的正常运行。

5.3 学习绘图技巧：不断学习和提升绘图技巧，可以更好地利用绘图仪完成各种绘图任务。

结语：正确操作绘图仪是提高工作效率和绘图质量的关键。

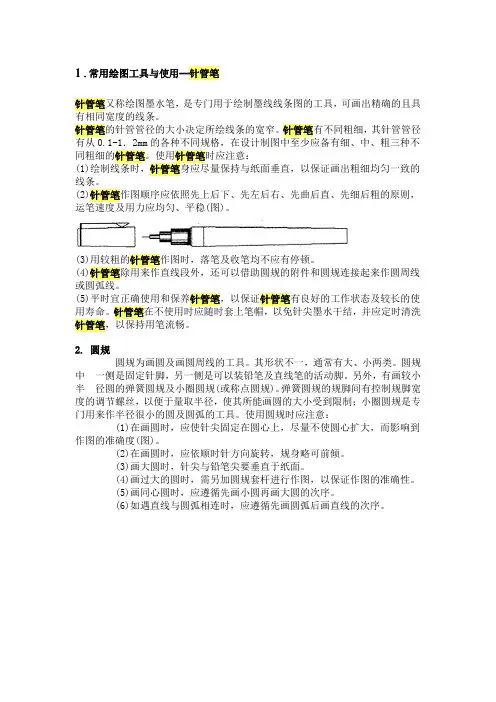

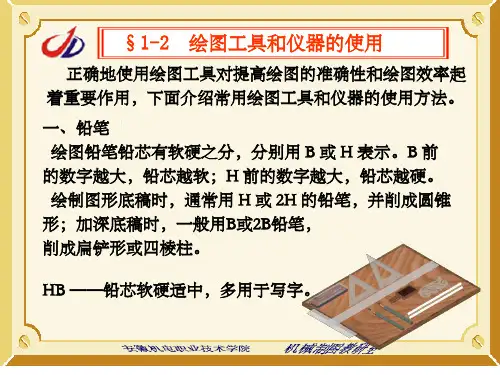

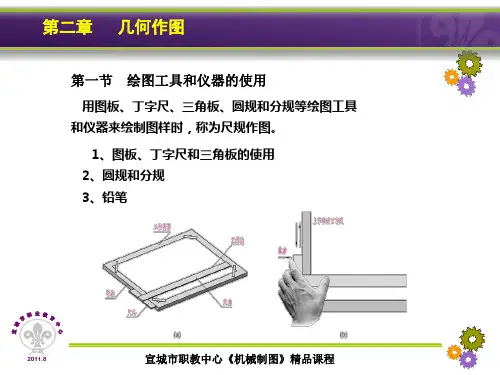

1 .常用绘图工具与使用--针管笔针管笔又称绘图墨水笔，是专门用于绘制墨线线条图的工具，可画出精确的且具有相同宽度的线条。

针管笔的针管管径的大小决定所绘线条的宽窄。

针管笔有不同粗细，其针管管径有从0.1-1．2mm的各种不同规格，在设计制图中至少应备有细、中、粗三种不同粗细的针管笔。

使用针管笔时应注意：(1)绘制线条时，针管笔身应尽量保持与纸面垂直，以保证画出粗细均匀一致的线条。

(2)针管笔作图顺序应依照先上后下、先左后右、先曲后直、先细后粗的原则，运笔速度及用力应均匀、平稳(图)。

(3)用较粗的针管笔作图时，落笔及收笔均不应有停顿。

(4)针管笔除用来作直线段外，还可以借助圆规的附件和圆规连接起来作圆周线或圆弧线。

(5)平时宜正确使用和保养针管笔，以保证针管笔有良好的工作状态及较长的使用寿命。

针管笔在不使用时应随时套上笔帽，以免针尖墨水干结，并应定时清洗针管笔，以保持用笔流畅。

2. 圆规圆规为画圆及画圆周线的工具。

其形状不一，通常有大、小两类。

圆规中一侧是固定针脚，另一侧是可以装铅笔及直线笔的活动脚。

另外，有画较小半径圆的弹簧圆规及小圈圆规(或称点圆规)。

弹簧圆规的规脚间有控制规脚宽度的调节螺丝，以便于量取半径，使其所能画圆的大小受到限制；小圈圆规是专门用来作半径很小的圆及圆弧的工具。

使用圆规时应注意：(1)在画圆时，应使针尖固定在圆心上，尽量不使圆心扩大，而影响到作图的准确度(图)。

(2)在画圆时，应依顺时针方向旋转，规身略可前倾。

(3)画大圆时，针尖与铅笔尖要垂直于纸面。

(4)画过大的圆时，需另加圆规套杆进行作图，以保证作图的准确性。

(5)画同心圆时，应遵循先画小圆再画大圆的次序。

(6)如遇直线与圆弧相连时，应遵循先画圆弧后画直线的次序。

(7)圆及圆弧线应一次画完。

分规分规是用来截取线段、量取尺寸和等分直线或圆弧线的工具。

分规有普通分规和弹簧分规两种。

分规的两侧规脚均为针脚。

(1)量取等分线时，应使两个针尖准确落在线条上，不得错开。
