绘图仪操作规程标题：绘图仪操作规程引言概述：绘图仪是一种常用的绘图设备，广泛应用于工程、建筑、设计等领域。
为了保证绘图质量和操作安全，正确的绘图仪操作规程是必不可少的。
本文将从五个大点出发，详细阐述绘图仪的操作规程。
正文内容：1. 绘图仪的准备工作1.1 确保绘图仪的正常工作状态，检查电源、连接线等设备是否正常。
1.2 清洁绘图仪的绘图台面，确保没有灰尘和杂物，以免影响绘图质量。
1.3 准备绘图所需的纸张、墨水、铅笔等绘图工具，确保充足且质量良好。
2. 绘图仪的操作步骤2.1 打开绘图仪电源，并等待绘图仪启动完成。
2.2 根据绘图需求，选择合适的纸张规格，并将纸张放置在绘图台面上固定好。
2.3 根据绘图要求，调整绘图仪的设置，包括线宽、线型、颜色等参数。
2.4 使用铅笔或者绘图仪配套的触控笔在纸张上进行绘图，保持手的稳定和笔画的连贯。
2.5 绘图完成后，关闭绘图仪电源，清理绘图台面和绘图工具。
3. 绘图仪的维护保养3.1 定期清洁绘图仪的外部表面，使用干净的软布擦拭，避免灰尘和污渍积累。
3.2 定期更换绘图仪的墨水或者墨盒，确保绘图质量和持久性。
3.3 定期检查绘图仪的电源线和连接线是否正常，避免因线路问题导致的故障。
3.4 绘图仪长时间不使用时，应将其放置在干燥通风的地方，避免受潮和灰尘。
4. 绘图仪的故障排除4.1 如果绘图仪无法启动，首先检查电源是否正常连接，尝试重新启动。
4.2 如果绘图仪的绘图质量下降，可以尝试更换墨水或者调整绘图参数。
4.3 如果绘图仪出现卡纸、断线等问题，应及时停止使用，并联系专业维修人员进行维修。
5. 绘图仪的安全注意事项5.1 在操作绘图仪时，应注意手的位置，避免手部接触到滚筒等运动部件。
5.2 使用绘图仪时，应保持专注和集中注意力，避免因操作不当导致的意外事故。
5.3 绘图仪的维修和保养应由专业人员进行，不得随意拆卸和修理。
总结：绘图仪的操作规程是确保绘图质量和操作安全的关键。
绘图仪操作规程标题：绘图仪操作规程引言概述：绘图仪是一种用于绘制图纸、图表、图像等的设备，广泛应用于工程设计、地图制作、艺术创作等领域。
正确操作绘图仪不仅可以提高工作效率，还可以保证绘制结果的准确性和美观度。
本文将详细介绍绘图仪的操作规程，帮助读者正确使用绘图仪。
一、准备工作1.1 确保绘图仪处于稳定位置：绘图仪应该放置在平稳的桌面上，避免晃动或倾斜。
1.2 连接电源和数据线：将绘图仪的电源线和数据线正确连接到电源插座和计算机上。
1.3 打开绘图软件：启动计算机上的绘图软件，确保软件与绘图仪能够正常通信。
二、设置绘图参数2.1 调整绘图仪的画幅：根据实际需要，设置绘图仪的画幅大小和比例。
2.2 选择绘图工具：根据绘图需求，选择合适的绘图工具，如画笔、铅笔、橡皮擦等。
2.3 调整绘图仪的笔触和颜色：根据实际需要，调整绘图仪的笔触大小和颜色，以便绘制出符合要求的图形。
三、绘制图形3.1 使用绘图工具绘制基本形状：根据设计要求，使用绘图工具绘制出基本的几何形状，如直线、圆形、矩形等。
3.2 添加细节和色彩：在基本形状的基础上，逐步添加细节和色彩，使图形更加生动和具有立体感。
3.3 校对和修正：在绘制过程中，及时校对图形的准确性和完整性，发现错误时及时修正。
四、保存和输出4.1 保存绘图文件：在绘图完成后，及时保存绘图文件，以防数据丢失或意外删除。
4.2 输出绘图结果：根据需要，将绘图结果输出为图片、PDF文件或打印出来，以便后续使用或展示。
4.3 清理绘图仪和工作区：绘图完成后，及时清理绘图仪和工作区，保持设备干净整洁。
五、注意事项5.1 避免过度使用绘图仪：长时间使用绘图仪可能导致眼睛疲劳和颈椎疼痛，建议适时休息。
5.2 定期维护绘图仪：定期清洁绘图仪表面和内部零部件，保持设备的正常运行。
5.3 学习绘图技巧：不断学习和提升绘图技巧，可以更好地利用绘图仪完成各种绘图任务。
结语：正确操作绘图仪是提高工作效率和绘图质量的关键。
§2—1 绘图工具和仪器的使用方法§2—2 几何作图课题：1、绘图工具和仪器的使用方法2、线段和圆周的等分3、斜度和锥度课堂类型：讲授教学目的：1、讲解绘图工具和仪器的使用和维护2、讲解常用等分法3、讲解斜度和锥度的概念、计算、画法和标注教学要求：1、会正确使用绘图工具和仪器2、掌握对线段、角度、圆周的等分和正多边形的作图方法3、掌握斜度和锥度的区别〔包括在概念、计算、画法上的区别〕教学重点：圆周的等分方法和斜度和锥度的画法教具：丁字尺、图版、三角板、圆规、曲线板等教学方法：讲授和现场演示相结合。
课时安排：绘图工具和仪器的使用1学时线段的等分课时圆的等分1课时斜度和锥度 1课时教学过程：一、复习旧课1、尺寸三要素的画法和用途。
2、结合作业中的问题，复习各种常用尺寸的标注方法。
二、引入新课题图样中的各种图形，一般是由直线和曲线按照一定的几何关系绘制而成的。
作图时，需要利用绘图工具，按照图形的几何关系顺序完成。
本次课先来介绍绘图工具的使用。
三、教学内容〔一〕绘图工具和仪器的使用方法1、图版、丁字尺、三角板图板用作画图时的垫板，要求外表平坦光洁；又因它的左边用作导边，所以左边必须平直。
〔演示：图纸用胶带纸固定在图版上〕丁字尺是画水平线的长尺。
丁字尺由尺头和尺身组成，画图时，应使尺头靠着图板左侧的导边。
画水平线必须自左向右画，如图1—17所示。
图1—17 图板和丁字尺一副三角板有两块，一块是45°三角板，另一块是30°和60°三角板。
除了直接用它们来画直线外，也可配合丁字尺画铅垂线和其它倾斜线。
用一块三角板能画与水平线成30°、45°、60°的倾斜线。
用两块三角板能画与水平线成15°、75°、105°和165°的倾斜线，如图1—18所示。
图1—18 用两块三角板配合画线2、圆规和分规〔1〕圆规圆规用来画圆和圆弧。

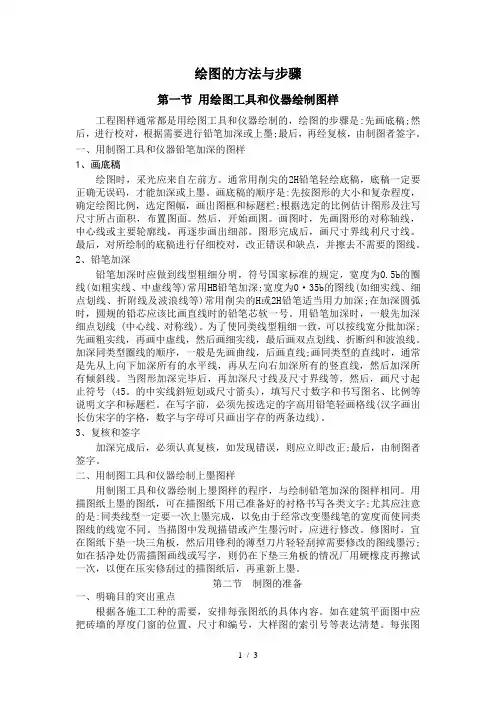

绘图的方法与步骤第一节用绘图工具和仪器绘制图样工程图样通常都是用绘图工具和仪器绘制的，绘图的步骤是:先画底稿;然后，进行校对，根据需要进行铅笔加深或上墨;最后，再经复核，由制图者签字。
一、用制图工具和仪器铅笔加深的图样1、画底稿绘图时，采光应来自左前方。
通常用削尖的2H铅笔轻绘底稿，底稿一定要正确无误码，才能加深或上墨。
画底稿的顺序是:先按图形的大小和复杂程度，确定绘图比例，选定图幅，画出图框和标题栏;根据选定的比例估计图形及注写尺寸所占面积，布置图面。
然后，开始画图。
画图时，先画图形的对称轴线，中心线或主要轮廓线，再逐步画出细部。
图形完成后，画尺寸界线利尺寸线。
最后，对所绘制的底稿进行仔细校对，改正错误和缺点，并擦去不需要的图线。
2、铅笔加深铅笔加深时应做到线型粗细分明，符号国家标准的规定，宽度为O.5b的圈线(如粗实线、中虚线等)常用HB铅笔加深;宽度为0·35b的图线(如细实线、细点划线、折附线及波浪线等)常用削尖的H或2H铅笔适当用力加深;在加深圆弧时，圆规的铅芯应该比画直线时的铅笔芯软一号。
用铅笔加深时，一般先加深细点划线 (中心线、对称线)。
为了使同类线型粗细一致，可以按线宽分批加深;先画粗实线，再画中虚线，然后画细实线，最后画双点划线、折断纠和波浪线。
加深同类型圈线的顺序，一般是先画曲线，后画直线;画同类型的直线时，通常是先从上向下加深所有的水平线，再从左向右加深所有的竖直线，然后加深所有倾斜线。
当图形加深完毕后，再加深尺寸线及尺寸界线等，然后，画尺寸起止符号 (45。
的中实线斜短划或尺寸箭头)，填写尺寸数字和书写图名、比例等说明文字和标题栏。
在写字前，必须先按选定的字高用铅笔轻画格线(汉字画出长仿宋字的字格，数字与字母可只画出字存的两条边线)。
3、复核和签字加深完成后，必须认真复核，如发现错误，则应立即改正;最后，由制图者签字。
二、用制图工具和仪器绘制上墨图样用制图工具和仪器绘制上墨图样的程序，与绘制铅笔加深的图样相同。
绘图仪操作规程标题：绘图仪操作规程引言概述：绘图仪是一种用于绘制图纸和图像的设备，广泛应用于建筑、制造、设计等领域。
正确的操作规程可以保证绘图仪的正常运行和绘图质量。
本文将介绍绘图仪的操作规程，帮助用户正确使用绘图仪。
一、准备工作1.1 清洁绘图仪表面：在使用绘图仪之前，应该先清洁绘图仪表面，确保没有灰尘或污垢影响绘图质量。
1.2 检查墨盒状态：检查绘图仪的墨盒是否有墨水，如果墨水不足应及时更换。
1.3 检查纸张状态：检查绘图仪的纸张是否摺皱或破损，确保使用质量良好的纸张。
二、启动绘图仪2.1 打开电源：将绘图仪连接电源并打开电源开关，等待绘图仪启动完成。
2.2 设置参数：根据需要设置绘图仪的参数，如纸张大小、打印质量等。
2.3 加载纸张：将纸张正确放置在绘图仪的纸张托盘中，并根据需要调整纸张位置。
三、绘制图纸3.1 选择打印文件：在电脑或其他设备上选择需要打印的文件，并发送到绘图仪。
3.2 调整打印设置：根据需要调整打印设置，如颜色、打印方向等。
3.3 开始打印：点击打印按钮，等待绘图仪完成打印过程。
四、维护绘图仪4.1 定期清洁：定期清洁绘图仪的表面和内部，防止灰尘积累影响绘图质量。
4.2 更换墨盒：墨盒用尽时及时更换，确保绘图仪正常使用。
4.3 维护打印头：定期维护绘图仪的打印头，保持打印质量。
五、关机5.1 结束使用：在使用完绘图仪后，及时关闭绘图仪的电源。
5.2 清理工作台：清理绘图仪周围的工作台，确保工作环境整洁。
5.3 整理文件：整理打印的文件，妥善保存或丢弃不需要的文件。
结语：正确的操作规程可以延长绘图仪的使用寿命，提高绘图质量。
通过遵循上述操作规程，用户可以更好地使用绘图仪，为工作和生活带来便利。
1 .常用绘图工具与使用--针管笔针管笔又称绘图墨水笔，是专门用于绘制墨线线条图的工具，可画出精确的且具有相同宽度的线条。
针管笔的针管管径的大小决定所绘线条的宽窄。
针管笔有不同粗细，其针管管径有从0.1-1．2mm的各种不同规格，在设计制图中至少应备有细、中、粗三种不同粗细的针管笔。
使用针管笔时应注意：(1)绘制线条时，针管笔身应尽量保持与纸面垂直，以保证画出粗细均匀一致的线条。
(2)针管笔作图顺序应依照先上后下、先左后右、先曲后直、先细后粗的原则，运笔速度及用力应均匀、平稳(图)。
(3)用较粗的针管笔作图时，落笔及收笔均不应有停顿。
(4)针管笔除用来作直线段外，还可以借助圆规的附件和圆规连接起来作圆周线或圆弧线。
(5)平时宜正确使用和保养针管笔，以保证针管笔有良好的工作状态及较长的使用寿命。
针管笔在不使用时应随时套上笔帽，以免针尖墨水干结，并应定时清洗针管笔，以保持用笔流畅。
2. 圆规圆规为画圆及画圆周线的工具。
其形状不一，通常有大、小两类。
圆规中一侧是固定针脚，另一侧是可以装铅笔及直线笔的活动脚。
另外，有画较小半径圆的弹簧圆规及小圈圆规(或称点圆规)。
弹簧圆规的规脚间有控制规脚宽度的调节螺丝，以便于量取半径，使其所能画圆的大小受到限制；小圈圆规是专门用来作半径很小的圆及圆弧的工具。
使用圆规时应注意：(1)在画圆时，应使针尖固定在圆心上，尽量不使圆心扩大，而影响到作图的准确度(图)。
(2)在画圆时，应依顺时针方向旋转，规身略可前倾。
(3)画大圆时，针尖与铅笔尖要垂直于纸面。
(4)画过大的圆时，需另加圆规套杆进行作图，以保证作图的准确性。
(5)画同心圆时，应遵循先画小圆再画大圆的次序。
(6)如遇直线与圆弧相连时，应遵循先画圆弧后画直线的次序。
(7)圆及圆弧线应一次画完。
分规分规是用来截取线段、量取尺寸和等分直线或圆弧线的工具。
分规有普通分规和弹簧分规两种。
分规的两侧规脚均为针脚。
(1)量取等分线时，应使两个针尖准确落在线条上，不得错开。
图工具及仪器的使用--制图的基本知识绘图时不仅需要一套绘图工具和仪器，而且还应正确地使用和维护，这样才能发挥它们的作用，保证绘图质量，提高绘图效率。
下面简要介绍几种常用的绘图工具。
1.绘图工具常用的手工绘图仪器及工具：图板、丁字尺、三角板、比例尺、圆规、分规、曲线板、铅笔等。
1.1铅笔绘图是采用绘图铅笔（图1-6）。
铅笔端部的标号如B、HB、2H等，用以表明铅芯的软硬。
H前的数字数值越大，铅芯越硬；B前的数字的数值越大，铅芯越软。
常用的绘图铅笔其硬度一般为B~H；通常打底稿时选用HB~H；写字时选用HB；加深时选用HB~B；加深圆弧时，圆规用铅芯可选B。
削铅笔时应从无标记的一端开始，以便保留标记，识别铅芯硬度。
铅芯露出的长度一般以10cm左右为宜。
图1-6 绘图铅笔<1.2图板图板为矩形木板，图纸用胶带纸固定其上，侧面为引导丁字尺移动导边。
使用时必须维护板面平坦，导边平直，不使其受潮、受热，避免磕碰（图1-7）。
图1-7 图板和丁字尺的使用1.3丁字尺丁字尺由尺身与尺头相互固定在一起，呈"丁"字形。
它主要用于画水平线和做三角板移动的导边。
使用时，尺头必须紧靠图板的左侧边。
画水平线时铅笔沿尺身的工作边自左向右移动，同时铅笔与前进方向成75°左右的科角，如图1-7所示。
1.4三角板一副三角板是两块分别具有45 °及30 °、60°的直角三角形透明板。
三角板经常与丁字尺配合使用，以绘制垂直线、与水平线成15°倍角的倾斜线，以及它们的平行线，如图1-15所示。
两块三角板配合使用时，也可绘制其它角度的垂直和平行线，如图1-8所示。
图1-8 丁字尺和三角板的使用1.15曲线板曲线板用于描绘非圆曲线，如图1-9所示。
图1-9 曲线板用法作图时，首先徒手将一系列点依次连接成一光滑曲线（图1-9，b）。
然后从曲线的一端开始，在曲线板上找出与该曲线吻合的一段，如图1-9（c）中1、2、3、4、5点，并用铅笔沿曲线板将该段曲线加深，但不一次描完，留余少许，待再次与曲线板吻合后描深（如图1-9（d）中的4、5、6），以免各段衔接处不够光滑。
