重庆大学工程制图练习册答案第一章

重庆大学工程制图练习册答案第一章

（b) 角顶在垂直中心线上
答案 动画 立体 返回
1-3圆的等分、斜度、锥度及尺寸练习。
1.在圆中作内接正六边形。
（a) 角顶在水平中心线上
（b) 角顶在垂直中心线上
返回
1-3圆的等分、斜度、锥度及尺寸练习。
2.在圆中作内接五边形、内接七边形。
答案 动画 立体 返回
1-3圆的等分、斜度、锥度及尺寸练习。
4.仿照左图标注尺寸。
返回
1-3圆的等分、斜度、锥度及尺寸练习。
5.尺寸注法改错：将正确尺寸标注在右边空白图上。
答案 动画 立体 返回
1-3圆的等分、斜度、锥度及尺寸练习。
5.尺寸注法改错：将正确尺寸标注在右边空白图上。
返回
1-4 图线连接
1.参照标注在左方图形上的尺寸，用1：1的比例在指定位置画全图形。
返回
1-4 图线连接
2.用1：1的比例，在A3图纸上绘制下列平面图形。
答案 动画 立体 返回
1-4 图线连接
2.用1：1的比例，在A3图纸上绘制下列平面图形。
返回
1-4 图线连接
2.用1：1的比例，在A3图纸上绘制下列平面图形。
返回
1-4 图线连接
3.用1：1的比例，在A3图纸上绘制下列平面图形。
答案 动画 立体 返回
1-4 图线连接
3.用1：1的比例，在A3图纸上绘制下列平面图形。
返回
1-4 图线连接
4.用1：1的比例，在A3图纸上绘制下列平面图形。
答案 动画 立体 返回

1-4 图线连接
4.用1：1的比例，在A3图纸上绘制下列平面图形。
返回
1-2图线练习
2.在指定位置抄画所给图形。

机械制图习题集(重庆大学出版社)丁一第七章xingai答案

机械制图习题集(重庆大学出版社)丁一第七章xingai答案
机器是由零件组成的、执行机械运动的装置。如果从机器构成的角度来分析，机器 是由部件和零件按预定的方式装配起来，彼此保持一定的相对关系，并能实现某种运
动的装置。如果从制造的角度分析，任何机器都是由若干零件组成的，零件是机器中
单独加工不可再分的单元体，不同的零件具有不同的结构形状和加工要求。
2.机器的制造与装配顺序 制造一台机器，必须从每个零件的加工开始，将加工合格的零件连同外购件按照一 定的要求进行组配、连接成符合设计要求的机器，这称为机器的装配。装配时，先将 最基本的零件组装成小部件，再将若干个小部件装配成大部件，最后装配成机器。
返回
7-4 常用的机械工程材料有哪些？
参考答案 机械工程材料主要包括金属材料和非金属材料。金属材料是应用最广泛的工程材料， 包括纯金属及其合金。在工业领域，金属材料分为两类，一类是黑色金属，主要指应 用最广泛的钢铁；另一类是有色金属，指除黑色金属之外的所有金属及其合金。非金 属材料是近年发展非常迅速的工程材料，因其具有金属材料无法具备的某些性能（如 电绝缘性、耐腐蚀性等），在工业生产中已成为不可替代的重要材料，如高分子材料、 工业陶瓷和复合材料。 (1)黑色金属:黑色金属是指铁和铁的合金，如钢、生铁、铁合金、铸铁等。钢和铸铁 是工业生产中应用最广泛的黑色金属材料。
后没有质量的变化，故又常称为“质量不变工艺”。材料成型法是零件毛坯的主要生产
形式，生产中常用的材料成型法有铸造、锻造、粉末冶金、挤压、扎制、拉拔等方法。 （2）材料去除法：材料去除法是利用机械能、热能、光能、化学能等去除毛坯上多余
材料而形成所需的形状和尺寸的方法。生产中常见的有车、铣、钻、铰、镗、磨等材料
2. 机械装配方法
机械装配方法主要包括：永久结合法和机械紧固法。

重庆大学机械制图答案丁一

重庆大学机械制图答案丁一
下移动，从而实现夹紧过程。
(2)转动螺杆8时，螺母7是否会随之转动？为什么？垫圈9起何作用？如何装拆？ 答：不会，因为它们作相对转动，螺母7被固定在套筒3上，随它作水平左右移
动。垫圈9起调整安装尺寸的作用，是可换的易磨损件。当拆卸下紧固手轮 11的螺母、垫圈后，取下手轮和键，再旋出后端盖10上的4个紧固螺钉，取 下后端盖，这样垫圈9就可拆下。如果要装配垫圈9，只需按上述逆向操作 即可。
(2)按2：1拆画夹套2的零件图。
1答案 2答案 动画 立体 返回
(1)画出A-A断面图(尺寸直接从装配图中量取)；
返回
(2)按2：1拆画夹套2的零件图。
立体 返回
9-2 阅读装配图，并完成问答、填空及作图。作业要求：（1）上下阀瓣的结构有何区别？
2.柱塞泵
为什么？（2）拆画泵体5的零件图
（1）答案 （2）答案 动画 立体 返回
1.拼画旋 塞装配图
返回
9-1 根据零件图画装配图
2.拼画压阀装配图。
答案 动画 立体 返回
9-1 根据零件 图画装配图
2.拼画压阀装配 图。
主视图放大 返回
返回
返回
9-1 根据零件图画装配图 3.拼画减速器装配图。 答案 动画 立体 返回
9-1 根据零件图画装配图3.拼画减速器装配图。 答案 动画 立体 返回
放大主视图 放大俯视图 放大左视图 放大明细栏
返回
返回
返回
返回
返回
9-2 阅读装配图，并完成问答、填空及作图。
1.夹线套 工作原理说明：将线穿入衬套3中，然后旋转手动压套1，通过螺纹 M36×2 使手动压套向 右移动，依靠锥面接触使衬套3向中心收缩(因在衬套上开有槽 ),从而 夹紧线.当衬套夹住 线后,还可以与手动压套、夹套2一起在盘座4的φ48孔中旋转。 作业要求：(1)画出A-A断面图(尺寸直接从装配图中量取)；

重庆大学机械制图习题答案

重庆大学机械制图习题答案

重庆大学机械制图习题答案重庆大学机械制图习题答案机械制图是机械工程专业的重要基础课程之一，它通过图纸的绘制和解读，帮助工程师将设计概念转化为实际的产品。

在学习机械制图的过程中，习题是不可或缺的一部分，它们旨在帮助学生巩固所学知识，并提供实践的机会。

本文将为大家提供一些重庆大学机械制图习题的答案，以供参考。

第一题：绘制一个简单的平行四边形，边长分别为5cm和8cm，对角线之间的夹角为60度。

答案：首先，我们需要绘制一个5cm的线段作为基准边。

然后，以这个线段为边绘制一个60度的角。

接下来，以这个角的顶点为中心，绘制一个8cm的线段。

最后，连接两个线段的末端，就得到了所求的平行四边形。

第二题：绘制一个螺旋线，要求每个圈的半径增加1cm。

答案：首先，我们需要确定螺旋线的起点和方向。

假设起点为坐标原点(0,0)，方向为顺时针。

然后，我们可以通过参数方程来描述螺旋线的形状。

设螺旋线的极坐标为(r,θ)，其中r表示半径，θ表示角度。

根据题目要求，每个圈的半径增加1cm，因此可以将半径r表示为θ的函数，即r=f(θ)=θ/2π+1，其中2π表示一个圈的角度。

最后，我们可以通过不同的θ值，计算出对应的r值，然后绘制出螺旋线。

第三题：绘制一个三维立体图形，要求包含一个正方体和一个圆柱体。

答案：首先，我们需要绘制一个正方体。

可以通过绘制四个相互平行的正方形来完成。

然后，我们需要绘制一个圆柱体。

可以通过绘制一个圆作为底面，然后再绘制一个与底面平行的圆作为顶面，最后连接两个圆的对应点，就得到了一个圆柱体。

最后，将正方体和圆柱体放置在合适的位置，就得到了所求的三维立体图形。

以上是对一些重庆大学机械制图习题的答案进行简要解析。

在实际学习中，除了掌握答案，更重要的是理解问题的解题思路和方法。

机械制图是一门需要动手实践的学科，通过大量的习题练习，可以提高学生的图纸绘制和解读能力，为将来的工程实践打下坚实的基础。

希望以上答案能够对同学们的学习有所帮助。

2020年春季学期课程作业机械制图第2次13630392-重庆大学网络教育学院-参考资料

2020年春季学期课程作业机械制图第2次13630392-重庆大学网络教育学院-参考资料
直线AB与平面平行的正确投影是（）。
A、
B、
C、
D、
参考答案是：A
16、
若空间已知一直线不平行于一平面，则下列结论成立的是（）。
A、
该平面内所有的直线都与已知直线异面
B、
该平面内所有的直线都与已知直线相交
C、
该平面与已知直线有公共点
D、
该平面内所有的直线都与已知直线平行
参考答案是：C
17、
被螺纹联接的零件，在联接处厚度较小时，选用（）。
A、
螺钉联接
B、
螺栓联接
C、
销柱联接
D、
螺柱联接
参考答案是：B
18、
选择正确的半剖主视图（）。
A、
（1）
B、
（2）
C、
（3）
D、
全都有错
参考答案是：A
19、
三视图中直线BC是（）。
A、
正垂线
B、
水平线
C、
倾斜线
D、
垂直线
参考答案是：A
20、
以下（）不是截交线的基本性质。
A、
一个视图有积聚性
B、
表面性
重庆大学网络教育学院-2020年春季学期课程作业机械制图第2次-参考资料
请认真阅读一下说明然后下载：题库有可能会换，不保证全部都有！请仔细核对是不是您需要的题目再下载！！！！
本文档的说明：如果题目顺序和你的试卷不一样，按CTRL+F在题库中逐一搜索每一道题的答案，预祝您取得好成绩百！
一 、 单项选择题 (共 20 题、0 / 60 分 )
正确
错误
参考答案是：A
4、
有的平行于坐标平面圆的斜二轴测投影可以反映圆的实形。（）

重庆大学机械制图参考答案


立体 返回
8-2 极限与配合
3.根据装配图所注配合尺寸，识别滚动轴承内、外圈的配合，并在指定零线附近画出公 差带图。
轴承外圈与孔的配合：是 基轴 制 过渡 配合； 轴承内圈与轴的配合：是 基孔 制 过渡 配合；
轴承
轴 孔 轴承
返回
8-3 形位公差
1.解释图中形位公差标注的含义。
① ② ③ ④
答案 动画
返回
8-5 读零件图,完成填空及问答。 4.箱体零件
返回
5.箱体类零件 8-5 读零件图,完成填空及问答。
答案 动画
立体 返回
5.箱体类零件 8-5 读零件图,完成填空及问答。
填空
返回
1)该零件图采用了哪些表达方法，各视图表达的重点是什么？ 答：采用了全剖视图、局部剖视图、局部视图。 全剖视图重点表达箱体内形；局部剖视图既表达箱体的部分内形，也 表达箱体的部分外形；局部视图表达局部未表达清楚部分，也简化作图； D向局部视图为完整图形，表达重点为凸缘部分。 2)在视图中标识出该零件长、宽、高三个方向的主要尺寸基准。 3)该零件表面粗糙度要求最高的表面是 孔表面，其代号为 。
2） 轴套对轴颈φ22H6/k6 基本尺寸 φ22 ，基 孔 制 公差等级：孔 IT6 级，轴 IT6 级； 过渡 配合 轴套内径：上偏差 +0.013 ，下偏差 0 轴颈：上偏差 +0.015 ，下偏差 +0.002
返回
8-2 极限与配合
2.根据零件图中标注的相应尺寸和公差带代号，在装配图中分别标注出配合代号。
8-4 选用适当的比例及图幅，选择恰当的表达方法绘制零件草图或零件图。
2. 泵 体
返回
8-5 读零件图,完成填空及问答。

机械制图集重庆大学出社丁一xingai答案

图线与箭头
图线是表达图形的基本元素，包括实线、虚线、点划线等 ，每种线都有其特定的用途。箭头则是用来表示方向和长 度。
比例与字体
制图时，需要根据图样的大小和复杂程度选择合适的比例 ，同时字体也要符合标准规定，以确保图样的清晰度和易 读性。
符号与标注
机械制图中涉及许多符号和标注，如粗糙度符号、公差与 配合符号、形位公差符号等，这些符号和标注都有特定的 意义和用途。
03
标准件和常用件
螺纹连接件
螺栓连接
螺栓连接是一种常见的螺纹连 接件，它通过将螺栓穿过两个 或多个带有孔的零件，并拧紧 螺母，使两个或多个零件紧固
在一起。
螺柱连接
螺柱连接是将螺柱的一端穿过两个 或多个带有孔的零件，然后使用螺 母将另一端拧紧，使两个或多个零 件紧固在一起。
螺钉连接
螺钉连接是将螺钉穿过两个或多个 带有孔的零件，并拧紧螺母，使两 个或多个零件紧固在一起。
06
机械制图在工程实践中的应用
机械零件的设计与制图
零件的形状和结构
通过机械制图，工程师可以精确地表达机械零件的形状、大小、 材料和工艺等信息，为生产制造提供依据。
标注尺寸和公差
机械制图可以准确地标注出零件的各种尺寸以及形位公差，确保零 件的精度和互换性。
材料选择与热处理
通过机械制图，工程师可以指定零件的材料、热处理和加工方法等 ，确保零件的性能和经济性。
链轮
链轮是一种具有多个平行齿的轮盘，通常用于与链条配合以传递运动或提供支撑。链轮的 齿数、模数和压力角可以根据设计要求进行定制，以满足特定应用的需求。
叉架类零件
拨叉
拨叉是一种用于控制机械运动方向的叉 架类零件。拨叉通常具有一个工作面和 一个安装面，工作面用于与拨块或其他 部件接触以实现机械运动方向的改变， 安装面用于将拨叉安装到机器中。拨叉 的尺寸和形状可以根据设计要求进行定 制，以满足特定应用的需求。

重庆大学机械制图答案丁一(课堂PPT)


5
6-1 视图
2. 画出A向视图。
返回
6
6-1 视图
3. 看懂下图所示表达方法，并在相应位置补加标注。
答案 动画 立体 返回
7
6-1 视图
3. 看懂下图所示表达方法，并在相应位置补加标注。
返回
8
6-1 视图
4.已知主、俯视图，画出机件的A向斜视图和B向局部视图。 A
B
答案 动画 立体 返回
9
6-1 视图
4.已知主、俯视图，画出机件的A向斜视图和B向局部视图。
A
A
B
B
返回
10
6-2 剖视图。
1. 补出作剖视后主视图中的缺线。 (1) 全剖视图。
答案 动画 立体 返回
11
6-2 剖视图。
1. 补出作剖视后主视图中的缺线。 (1) 全剖视图。
返回
12
6-2 剖视图。
1. 补出作剖视后主视图中的缺线。 (2) 半剖视图。
24
6-2 剖视图。
5.将主视图改画为全剖视图,左视图改画为半剖视图。
答案 动画 立体 返回
25
6-2 剖视图。
5.将主视图改画为全剖视图,左视图改画为半剖视图。
返回
26
6-2 剖视图。
6. 作出全剖的左视图。
答案 动画 立体 返回
27
6-2 剖视图。
6. 作出全剖的左视图。
返回
28
6-2 剖视图。
返回
55
6-3 断面图。
4. 画出A-A移出断面图。
答案 动画 立体 返回
56
6-3 断面图。
4. 画出A-A移出断面图。
返回
57

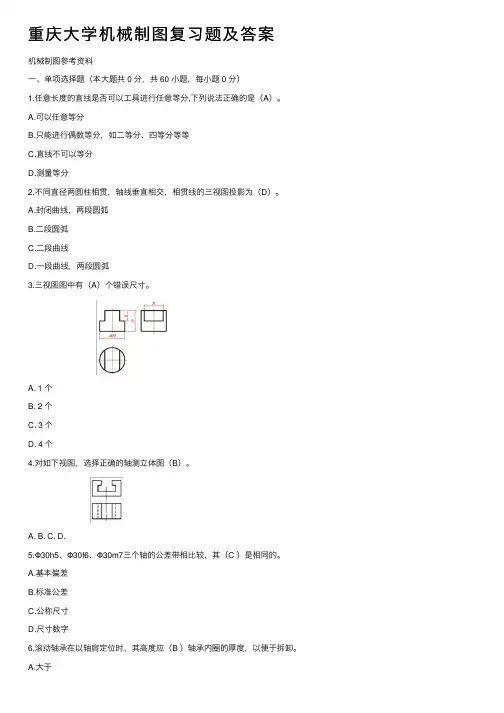

重庆大学机械制图复习题及答案
