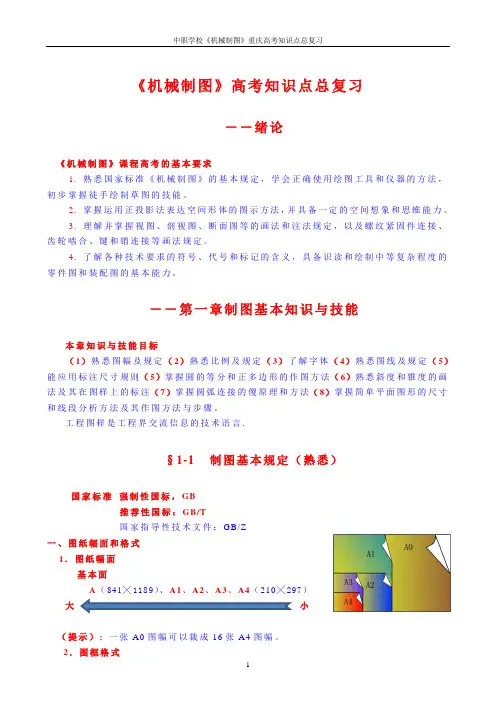

《机械制图》高考知识点总复习－－绪论《机械制图》课程高考的基本要求1. 熟悉国家标准《机械制图》的基本规定，学会正确使用绘图工具和仪器的方法，初步掌握徒手绘制草图的技能。
2. 掌握运用正投影法表达空间形体的图示方法，并具备一定的空间想象和思维能力。
3.理解并掌握视图、剖视图、断面图等的画法和注法规定，以及螺纹紧固件连接、齿轮啮合、键和销连接等画法规定。
4. 了解各种技术要求的符号、代号和标记的含义，具备识读和绘制中等复杂程度的零件图和装配图的基本能力。
－－第一章制图基本知识与技能本章知识与技能目标（1）熟悉图幅及规定（2）熟悉比例及规定（3）了解字体（4）熟悉图线及规定（5）能应用标注尺寸规则（5）掌握圆的等分和正多边形的作图方法（6）熟悉斜度和锥度的画法及其在图样上的标注（7）掌握圆弧连接的傻原理和方法（8）掌握简单平面图形的尺寸和线段分析方法及其作图方法与步骤。
工程图样是工程界交流信息的技术语言.§1-1 制图基本规定（熟悉）国家标准强制性国标，GB推荐性国标：GB/T国家指导性技术文件：GB/Z一、图纸幅面和格式1．图纸幅面基本面A（841╳1189）、A1、A2、A3、A4（210╳297）大小（提示）: 一张A0图幅可以裁成16张A4图幅。
2．图框格式图框——图纸上限定绘图区域的线框。
3．标题栏标题栏内容：名称及代号区、签字区、更改区、其他区。
标题栏位置：位于图纸的右下角。
二、比例比例——图样中图形与其实物相应要素的线性尺寸之比。
原值比例1:1放大比例如: 2:1、5:1缩小比例如: 1:2、1:10注意：无论图形比例是多少，图中所标的尺寸一定按实长标注。
三、字体（汉字、数字、字母）要求：字体工整、笔画清楚、间隔均匀、排列整齐。
字体：长仿宋体、8 种字号四、图线1．图线的线型及应用9种图线: 粗实线、细实线、细虚线、细点画线、粗点画线、细双点画线、波浪线、双折线、粗虚线。
特别提示：主要图线的使用场合。
第二章点、直线及平面的投影目的要求：1）建立中心投影与平行投影的明确概念2）掌握点、线、面在第一角中各种位置的投影特性和作图方法3）掌握直线上点的投影特性以及在平面上作点和直线的方法4）掌握直线与直线的相对位置及其投影特性5）了解直角定理的原理及其运用6）掌握直线与平面、平面与平面相交的作图及可见性的判断重点难点：1）熟练的运用点、线、面在各种位置的投影规律进行作图2）掌握和正确运用直线上的点和平面上的点和直线的投影规律3）熟练求出直线与平面、平面与平面相交的交点、交线并完成及可见性的判断授课学时：6学时本章主要作图练习：1）已知点的两投影，完成其第三投影，或已知点的三坐标，完成其三面投影和轴测投影；2）判断两点的相对位置和作重影点的投影，并判断重影点的可见性。
3）完成直线的三面投影及找出直线上点的投影。
4）判断两直线的位置关系，利用直线的相对位置关系完成直线的投影作图，并作出交叉直线的重影点的投影。
5）直角投影定理的应用，两直线是否垂直的判断。
6）完成平面的三投影并判断平面相对投影面的位置关系7）已知点或直线在平面上，而且已知其一个投影，完成其另外两投影及判断点或直线是否在平面上（尤其是特殊位置平面）。
8）求直线与平面、平面与平面的交点和交线并判断可见性。
授课内容：§-1 投影法基本知识一、投影法及其分类1、投影法的建立在一定投影条件下，求得空间形体在投影面上的投影的方法，称为投影法。
投影中心、投影面、投射线、投影2、投影法的分类中心投影法（投射线相交于一点，投影随物体与投影中心和投影面的距离变化而改变大小，故不反映空间形体表面的真实大小和形状，但富有真实感）平行投影法（投射线相互平行，当物体平行移动时，投影的形状和大小不改变）斜投影和正投影。
投影面投影面本课程研究平行投影且主要是正投影，以后投影”指正投影。
图2-1 中心投影法及平行投影法二、正投影的基本性质1、实形性当线段或平面图形平行于投影面时，其投影反映实长或实形。
