机械制图习题集丁一答案一、基本概念题1. 机械制图的基本原则是什么？答：机械制图的基本原则包括准确性、清晰性、规范性和标准化。
2. 什么是第一角投影法和第三角投影法？答：第一角投影法是指观察者从物体的正面进行观察，而第三角投影法是指观察者从物体的背面进行观察。
3. 简述三视图的概念。
答：三视图包括主视图、侧视图和俯视图，它们分别从物体的正面、侧面和上面进行观察，以全面展示物体的形状和尺寸。
二、绘图技巧题1. 如何绘制一个简单的直齿轮？答：绘制直齿轮需要确定齿轮的模数、齿数、齿顶圆、齿根圆等参数，然后根据这些参数绘制齿形、齿顶圆和齿根圆。
2. 简述轴测图的绘制方法。
答：轴测图是一种立体图形的投影方法，它通过将物体投影到一个或多个平面上，然后根据一定的比例和角度进行绘制，以获得物体的三维效果。
三、尺寸标注题1. 什么是线性尺寸和角度尺寸？答：线性尺寸是指物体的长度、宽度和高度等一维尺寸；角度尺寸是指物体之间的角度关系，如两个平面或线段之间的夹角。
2. 简述尺寸标注的基本原则。
答：尺寸标注的基本原则包括尺寸线清晰、尺寸数字准确、标注位置合理等。
四、零件图和装配图题1. 零件图和装配图的区别是什么？答：零件图是单个零件的详细表示，包括尺寸、公差、材料等信息；装配图是多个零件组合在一起的表示，展示零件之间的装配关系和连接方式。
2. 如何阅读装配图？答：阅读装配图需要理解各个零件的位置、连接方式和运动关系，同时注意零件之间的配合尺寸和公差要求。
五、综合应用题1. 设计一个简单的机械装置，并绘制其零件图和装配图。
答：设计一个简单的机械装置，例如一个小型升降台，需要绘制其支架、滑轨、升降平台等零件的零件图，以及这些零件如何组装在一起的装配图。
2. 分析一个机械零件的加工工艺，并说明其制图要求。
答：分析机械零件的加工工艺，需要考虑材料选择、加工方法、加工顺序等因素，并在制图中明确标注加工尺寸、公差、热处理要求等。
机械制图习题集丁一答案一、基本概念题1. 机械制图的基本原则是什么？答：机械制图的基本原则包括准确性、清晰性、规范性和标准化。
2. 什么是第一角投影法和第三角投影法？答：第一角投影法是指观察者从物体的正面进行观察，而第三角投影法是指观察者从物体的背面进行观察。
3. 简述三视图的概念。
答：三视图包括主视图、侧视图和俯视图，它们分别从物体的正面、侧面和上面进行观察，以全面展示物体的形状和尺寸。
二、绘图技巧题1. 如何绘制一个简单的直齿轮？答：绘制直齿轮需要确定齿轮的模数、齿数、齿顶圆、齿根圆等参数，然后根据这些参数绘制齿形、齿顶圆和齿根圆。
2. 简述轴测图的绘制方法。
答：轴测图是一种立体图形的投影方法，它通过将物体投影到一个或多个平面上，然后根据一定的比例和角度进行绘制，以获得物体的三维效果。
三、尺寸标注题1. 什么是线性尺寸和角度尺寸？答：线性尺寸是指物体的长度、宽度和高度等一维尺寸；角度尺寸是指物体之间的角度关系，如两个平面或线段之间的夹角。
2. 简述尺寸标注的基本原则。
答：尺寸标注的基本原则包括尺寸线清晰、尺寸数字准确、标注位置合理等。
四、零件图和装配图题1. 零件图和装配图的区别是什么？答：零件图是单个零件的详细表示，包括尺寸、公差、材料等信息；装配图是多个零件组合在一起的表示，展示零件之间的装配关系和连接方式。
2. 如何阅读装配图？答：阅读装配图需要理解各个零件的位置、连接方式和运动关系，同时注意零件之间的配合尺寸和公差要求。
五、综合应用题1. 设计一个简单的机械装置，并绘制其零件图和装配图。
答：设计一个简单的机械装置，例如一个小型升降台，需要绘制其支架、滑轨、升降平台等零件的零件图，以及这些零件如何组装在一起的装配图。
2. 分析一个机械零件的加工工艺，并说明其制图要求。
答：分析机械零件的加工工艺，需要考虑材料选择、加工方法、加工顺序等因素，并在制图中明确标注加工尺寸、公差、热处理要求等。

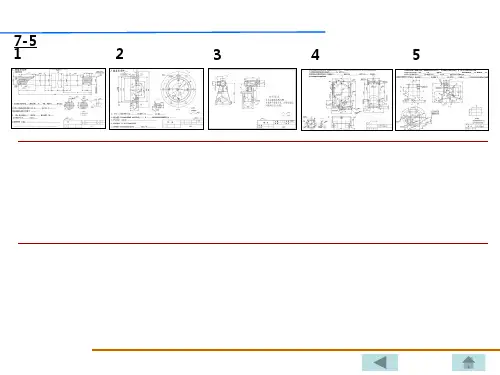

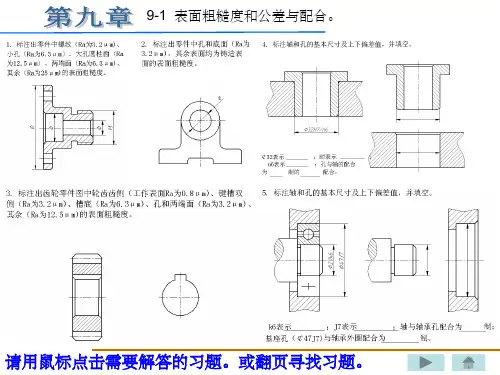

第9 章装配图

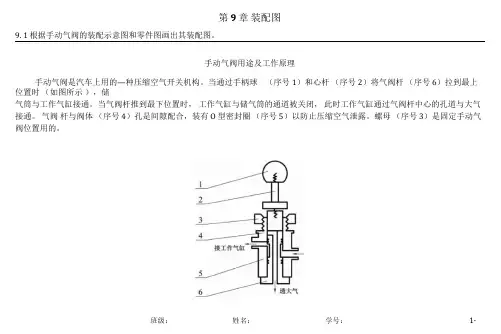

9. 1 根据手动气阀的装配示意图和零件图画出其装配图。
手动气阀用途及工作原理
手动气阀是汽车上用的—种压缩空气开关机构。
当通过手柄球（序号 1）和心杆（序号 2）将气阀杆（序号 6）拉到最上位置时（如图所示），储
气筒与工作气缸接通。
当气阀杆推到最下位置时，工作气缸与储气筒的通道被关闭，此时工作气缸通过气阀杆中心的孔道与大气接通。
气阀杆与阀体（序号 4）孔是间隙配合，装有 O 型密封圈（序号 5）以防止压缩空气泄露。
螺母（序号 3）是固定手动气阀位置用的。
9. 2 根据虎钳的装配示意图和零件图画出其装配图。
9. 3 读柱塞泵装配图。
9. 4 读微动机构装配图。
9. 5
读双向开关装配图。
9. 5 读双向开关装配图。
9. 6 装配体测绘。
