华南理工建筑制图课后作业样本

大工16秋《建筑制图》课程大作业注意：以下四个题目中有两个题目需要回答，题目一是必答的题目，其余三个题目中任选一道题进行回答。

题目一：（必答题）什么是结构施工图，一套结构施工图一般包括哪些图纸？什么是建筑施工图，一套建筑施工图一般包括哪些图纸？通过对《建筑制图》课程的学习，你对哪个知识点最感兴趣，对你的工作是否有帮助？题目二：（任选题）画出下面形体的三视图。

绘图要求：（1）投影方向：以垂直于A面的方向进行投影，得到正面投影图。

（2）要按照图示尺寸比例绘制三视图，如遇到未标注尺寸的部分，可按大致比例绘制。

（3）不限制绘图方法。

可以使用CAD绘制，然后截图提交；也可以手工绘制，然后拍照截图提交；还可以用其他方法绘制，然后截图提交。

题目三：（任选题）画出下面形体的三视图。

绘图要求：（1）投影方向：以垂直于A面的方向进行投影，得到正面投影图。

（2）要按照图示尺寸比例绘制三视图，如遇到未标注尺寸的部分，可按大致比例绘制。

（3）不限制绘图方法。

可以使用CAD绘制，然后截图提交；也可以手工绘制，然后拍照截图提交；还可以用其他方法绘制，然后截图提交。

题目四：（任选题）画出下面形体的三视图。

绘图要求：（1）投影方向：以垂直于A面的方向进行投影，得到正面投影图。

（2）要按照图示尺寸比例绘制三视图，如遇到未标注尺寸的部分，可按大致比例绘制。

（3）不限制绘图方法。

可以使用CAD绘制，然后截图提交；也可以手工绘制，然后拍照截图提交；还可以用其他方法绘制，然后截图提交。

作业格式及提交要求1、作业格式：必须是word文档，三视图的图片粘贴到文档中。

2、作业封面：见下页，同学们需要填写清楚个人信息。

3、作业正文：正文字体统一采用宋体、小四。

在文档中标清所选择的题目编号和答案，将该文件保存。

注意，同学们需保证所绘制三视图的图片能够在文档中正常显示，以免影响作业成绩。

4、作业提交：以附件形式上交离线作业（附件的大小限制在10M以内）。

2018-2019华工《建筑制图》平时作业答案《建筑制图》作业答案一、点、直线、平面的投影1.已知下列各点的两面投影，求出第三投影。

2.已知两点A(10,20,15)、B(15,0,20)，求其三面投影。

3. 画出直线AB的第三投影，并判别它对投影面的相对位置。

二、立体的投影1. 完成带切口形体的三面投影。

2.补全立体投影所漏的线。

3.已知组合体的两面投影，求其第三面投影。

（1）三、建筑形体的表达方法（1）根据建筑形体的立面图和剖面图，绘制其1－1剖面图。

（2）根据建筑形体的立面图和剖面图，绘制其1－1剖面图。

四、轴测图（1）（2）（3）五、建筑施工图1.在未完成的房屋平面图中补充以下作图内容。

2.在未完成的房屋平面图中补充以下作图内容。

3.根据已知房屋的平面图、正立面图及侧立面图，在其平面图中完成以下作图内容4. 根据下面的1-1剖视图,在图上补画。

中的20为施工图编号，1表示天花板详图编号，并且1号详图放在第20号施工图中。

其余类似。

5.根据楼梯间的平面图及其尺寸，在A-A剖面图中完成以下内容六、结构施工图1.已知楼板的钢筋布置图,试完成以下内容。

（1）（2）I级钢筋（钢筋等级）钢筋间距不可见轮廓线（板下的梁或墙）2.已知楼板的钢筋平面布置图，试作以下选择B A A B C3.已知L1梁的配筋立面图及1-1断面图，按所示的位置补画以下内容。

4.已知梁L1的配筋立面图及1-1断面图，试补充以下内容。

5.根据L201的立面图及1-1断面图，画出○2号钢筋详图(不标注尺寸)，并作出2-2断面图及填写钢筋编号。

6.下图为某钢屋架的节点详图，根据图中内容回答以下问题。

（1）截面代号(不等边角钢)，角钢长度；（2）焊缝代号；7.下图为某钢屋架的节点详图，根据图中内容回答以下问题。

（1）截面代号(等边角钢)，角钢长度；（2）焊缝代号，焊缝分类编号，图形符号(角焊缝)。

七、透视1.求建筑形体的两点透视。

2.求建筑形体的一点透视。

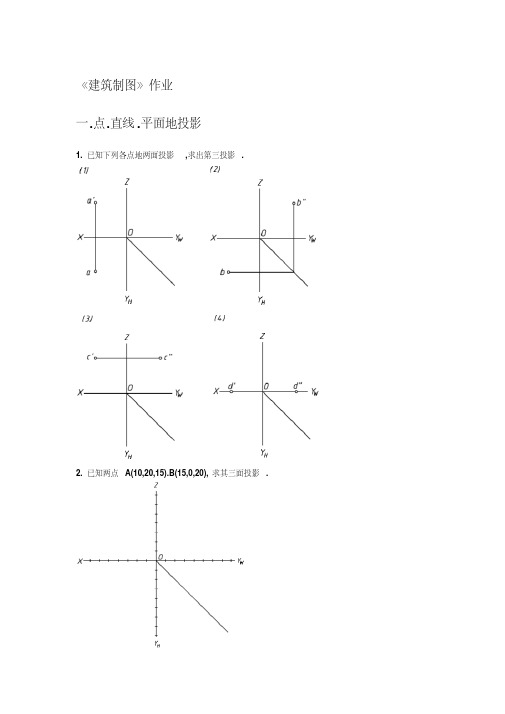

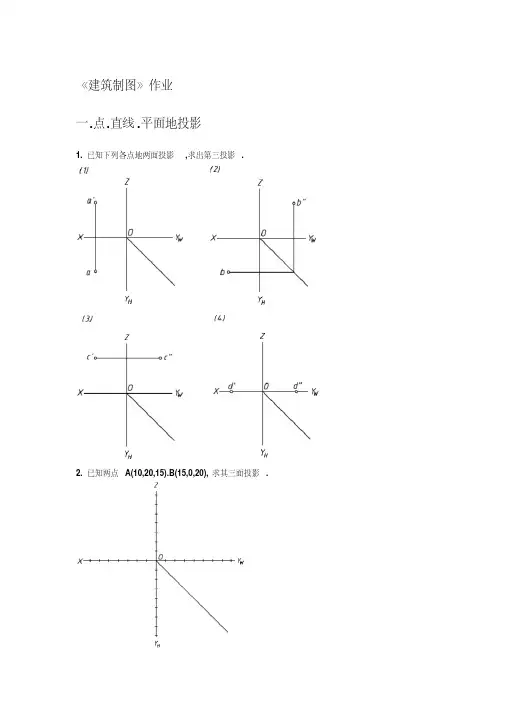

《建筑制图》作业一.点.直线.平面地投影1. 已知下列各点地两面投影,求出第三投影.2. 已知两点A(10,20,15).B(15,0,20),求其三面投影.3. 画出直线AB地第三投影,并判别它对投影面地相对位置.二.立体地投影1. 完成带切口形体地三面投影.(1) (2) （3）(4)2.补全立体投影所漏地线.3.已知组合体地两面投影,求其第三面投影. （1）（2）（3）三.建筑形体地表达方法（1）根据建筑形体地立面图和剖面图,绘制其1－1剖面图. （2）根据建筑形体地立面图和剖面图,绘制其1－1剖面图.四.轴测图根据立体地三面投影,在空白处画出其正等轴测图.（1）（2）（3）五.建筑施工图1.在未完成地房屋平面图中补充以下作图内容.（1）标出定位轴线及编号；（2）标注尺寸（不用写出尺寸数字）；（3）标注室内外地面地标高符号；（4）画出所欠缺地窗地图例；（5）画出所欠缺地门地图例（其中M1为双扇平开门,M2为单扇平开门）.2.在未完成地房屋平面图中补充以下作图内容.（1）标出定位轴线及编号；（2）标注尺寸（不用写出尺寸数字）；（3）标注室内外地面地标高符号；（4）画出所欠缺地窗地图例；（5）画出所欠缺地门地图例（其中M1为双扇平开门,M2为单扇平开门）.3.根据已知房屋地平面图.正立面图及侧立面图,在其平面图中完成以下作图内容1.画出门窗地图例（其中M1为双扇平开门,M2为单扇平开门）；2.标出定位轴线及编号；3.标注尺寸（不用写出尺寸数字）；4.标注室内外地面标高符号.4.根据下面地1-1剖视图,在图上补画. (1) 楼.地面.平台等处地标高标记；(2) 说明, , 地含义.5.根据楼梯间地平面图及其尺寸,在A-A剖面图中完成以下内容1.补画楼梯地梯段(其中梯板厚为100 )2.示意画出楼梯地栏板(其中栏板高为1000 )六.结构施工图1.已知楼板地钢筋布置图,试完成以下内容.（1）将以下配筋要求标注在相应地钢筋上1.双向受力筋均为?8@180；2.板边所配面筋均为?8@200.（2）填空1.配筋中地"?"表示____________________；2.配筋中地"@"表示___________________；3.图中地虚线表示______________________.2.已知楼板地钢筋平面布置图,试作以下选择.1.○1号钢筋中地“”表示______________.（A）钢筋直径（B）II级钢筋（C）I级钢筋2.○1号钢筋中地"@"为钢筋______________符号.（A）间距（B）方向（C）数量3.○2号钢筋是楼板地_____________钢筋.（A）底层（B）顶层（C）竖直4.○3号钢筋是楼板地_____________钢筋.（A）底层（B）顶层（C）水平5.斜线上地字母“B”表示______________.（A）钢筋直径（B）II级钢筋（C）I级钢筋3.已知L1梁地配筋立面图及1-1断面图,按所示地位置补画以下内容. （1）○3号钢筋详图（尺寸在图中量取,不用标注尺寸）；（2）"2-2"断面图,并注出相应地钢筋编号.4.已知梁L1地配筋立面图及1-1断面图,试补充以下内容. （1）在"1-1"断面图中注出相应地钢筋编号；（2）画出"2-2"断面图（不用标注钢筋编号）.5.根据L201地立面图及1-1断面图,画出○2号钢筋详图(不用标注尺寸),并作出2-2断面图及填写钢筋编号.（1）○17号构件中地“”表示_______________,“500”表示______________；（2）“”表示_______________；（3）按图中所示地位置和比例补画出"1-1 断面图"（尺寸不详之处可在图中量取）.（1）○18号构件中地" "表示__________________,"200"表示_____________；（2）""表示____________________,其中"A"表示_____________,“”表示________________________.七.透视1.求建筑形体地两点透视.2.求建筑形体地一点透视.。
