华南理工大学工程制图习题答案15

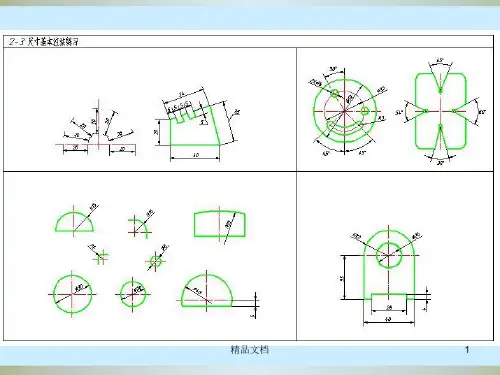

三、角度、直径、半径及狭小部位尺寸的标注。

⒈角度尺寸
⑴尺寸界线沿径向引出，尺寸线应画成
圆弧，其圆心是该角的顶点。

⑵角度数字一律水平写。

通常写在尺寸
线的中断处，必要时允许写在尺寸线的外面，或引出标注。

5°
90°
60°
25°
⒋狭小部位尺寸的标注
355
32●
●
●
33
55
3
●
⑷当圆弧半径过大或在图纸范围内无法注出
圆心位置时的标注方法。

圆弧连接作图小结:
一、无论哪种形式的连接，连接圆弧的圆
心都是利用动点运动轨迹相交的概念
确定的。

☆距直线等距离的点的轨迹是直线的平行线。

☆与圆弧等距离的点的轨迹是同心圆弧。

二、连接圆弧的圆心是由作图确定的，故
在标注尺寸时只注半径，而不注圆心
位置尺寸。

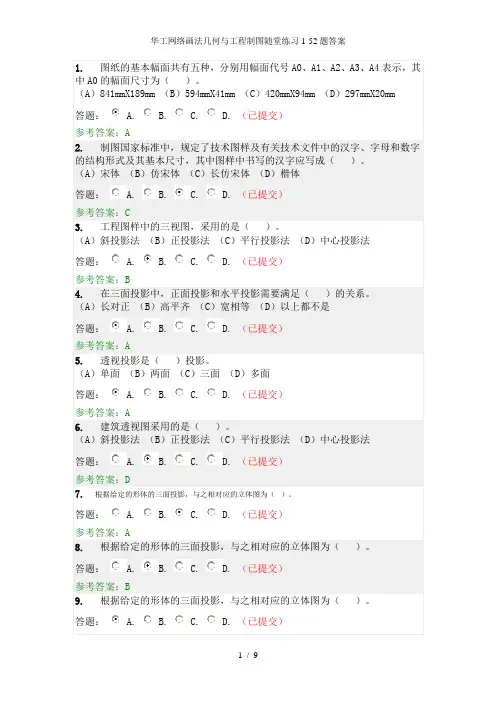

1.图纸的基本幅面共有五种，分别用幅面代号A0、A1、A2、A3、A4表示，其中A0的幅面尺寸为（）。

（A）841mmX189mm （B）594mmX41mm （C）420mmX94mm （D）297mmX20mm答题： A. B. C. D. （已提交）参考答案：A2.制图国家标准中，规定了技术图样及有关技术文件中的汉字、字母和数字的结构形式及其基本尺寸，其中图样中书写的汉字应写成（）。

（A）宋体（B）仿宋体（C）长仿宋体（D）楷体答题： A. B. C. D. （已提交）参考答案：C3.工程图样中的三视图，采用的是（）。

（A）斜投影法（B）正投影法（C）平行投影法（D）中心投影法答题： A. B. C. D. （已提交）参考答案：B4.在三面投影中，正面投影和水平投影需要满足（）的关系。

（A）长对正（B）高平齐（C）宽相等（D）以上都不是答题： A. B. C. D. （已提交）参考答案：A5.透视投影是（）投影。

（A）单面（B）两面（C）三面（D）多面答题： A. B. C. D. （已提交）参考答案：A6.建筑透视图采用的是（）。

（A）斜投影法（B）正投影法（C）平行投影法（D）中心投影法答题： A. B. C. D. （已提交）参考答案：D7.根据给定的形体的三面投影，与之相对应的立体图为（）。

答题： A. B. C. D. （已提交）参考答案：A8.根据给定的形体的三面投影，与之相对应的立体图为（）。

答题： A. B. C. D. （已提交）参考答案：B9.根据给定的形体的三面投影，与之相对应的立体图为（）。

答题： A. B. C. D. （已提交）参考答案：B10. 根据给定的形体的三面投影，与之相对应的立体图为（ ）。

答题： A. B. C. D. （已提交）参考答案：B11. 根据给定的形体的三面投影，与之相对应的立体图为（ ）。

答题： A. B. C. D. （已提交）参考答案：B12. 点A(10，15，18)，则该点对V 面的距离为（ ）。

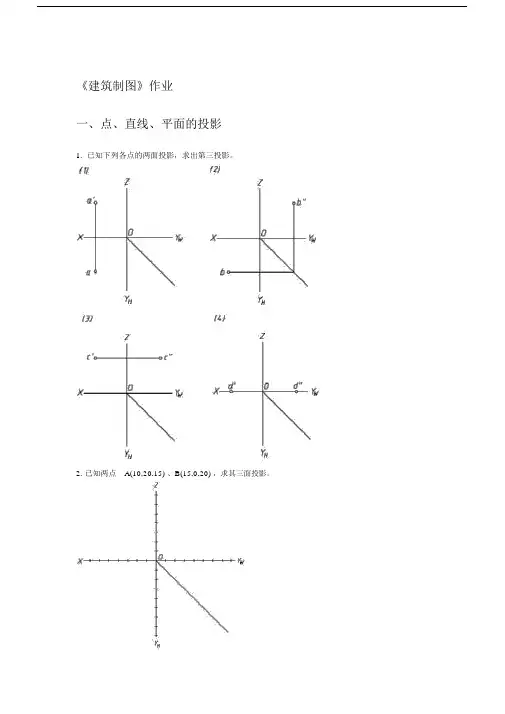

《建筑制图》作业一、点、直线、平面的投影1.已知下列各点的两面投影，求出第三投影。

2. 已知两点A(10,20,15) 、B(15,0,20) ，求其三面投影。

3. 画出直线AB 的第三投影，并判别它对投影面的相对位置。

二、立体的投影1.完成带切口形体的三面投影。

(1)(2)（3）(4)2.补全立体投影所漏的线。

3.已知组合体的两面投影，求其第三面投影。

（1）（2）（3）三、建筑形体的表达方法（ 1）根据建筑形体的立面图和剖面图，绘制其1－ 1 剖面图。

（ 2）根据建筑形体的立面图和剖面图，绘制其1－ 1 剖面图。

四、轴测图根据立体的三面投影，在空白处画出其正等轴测图。

（1）（2）（3）五、建筑施工图1.在未完成的房屋平面图中补充以下作图内容。

（1）标出定位轴线及编号；（2）标注尺寸（不用写出尺寸数字）；（3）标注室内外地面的标高符号；（4）画出所欠缺的窗的图例；（5）画出所欠缺的门的图例（其中M1 为双扇平开门， M2 为单扇平开门）。

2.在未完成的房屋平面图中补充以下作图内容。

（1）标出定位轴线及编号；（2）标注尺寸（不用写出尺寸数字）；（3）标注室内外地面的标高符号；（4）画出所欠缺的窗的图例；（5）画出所欠缺的门的图例（其中M1 为双扇平开门， M2 为单扇平开门）。

3.根据已知房屋的平面图、正立面图及侧立面图，在其平面图中完成以下作图内容1.画出门窗的图例（其中M1 为双扇平开门，M2 为单扇平开门）；2.标出定位轴线及编号；3.标注尺寸（不用写出尺寸数字）；4.标注室内外地面标高符号。

4.根据下面的1-1 剖视图 ,在图上补画。

(1)楼、地面、平台等处的标高标记；(2) 说明,,的含义。

5.根据楼梯间的平面图及其尺寸，在A-A 剖面图中完成以下内容1.补画楼梯的梯段(其中梯板厚为100 )2.示意画出楼梯的栏板( 其中栏板高为1000 )六、结构施工图1.已知楼板的钢筋布置图,试完成以下内容。

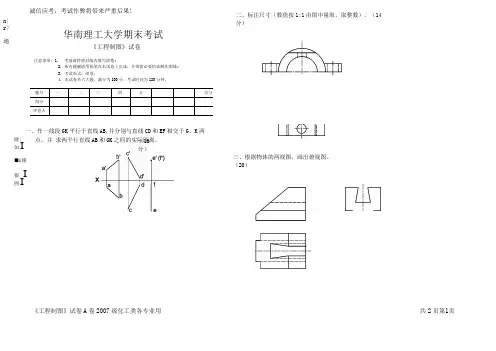

《工程制图》试卷A 卷2007级化工类各专业用 共2页第1页诚信应考，考试作弊将带来严重后果!n|r>適 注意事项：1. 睫| 如I ■£報 報I 囲I二、标注尺寸（数值按1:1由图中量取，取整数）。

（14分）华南理工大学期末考试《工程制图》试卷考前请将密封线内填写清楚;题号一二三四五总分得分评卷人2. 所有题解请用铅笔在本试卷上完成，并保留必要的求解作图线;3. 考试形式：闭卷；4. 本试卷共六大题，满分为100分。

考试时间为120分钟。

一、作一线段GK 平行于直线AB,并分别与直线CD 和EF 相交于G 、K 两点，并 求两平行直线AB 和GK 之间的实际距离。

（16 分）三、根据物体的两视图，画出俯视图。

（20）四、已知主视图和俯视图，画出左视图。

（20分）六补全物体主视图和俯视图。

（15分）（保留作图线）n|r>■£報五、求作圆柱被截切后的俯视图（15分）。

《工程制图》试卷A卷2007级化工类各专业用共2页第2页《工程制图》试卷A卷2007级化工类各专业用共2页第3页《工程制图》试卷A 卷2007级化工类各专业用共2页第4页诚信应考,考试作弊将带来严重后果!........報 ...... (駁地報曲)——烬加nnnnnnnnn nnnnlr>邢华南理工大学期末考试《画法几何及建筑制图》试卷 二、已知一正方形ABCD 的一条对角线AC,另一条对角线BD 为水平线，作 出该正方形的三面投影。

（18分）题号 一二 三四五 六总分得分评卷注意事项：1.考前请将密封线内填写清楚； 2. 所有题解请用铅笔在本试卷上完成，并保留必要的求解作图线; 3. 考试形式：闭卷；4.本试卷共六大题，满分为100分。

考试时间为120分钟。

、判别题：正确的在括号内打〃 J 〃，错误的在括号内打〃X 〃。

（12分）初与⑦相交（）AB // CD (b"《建筑制图》试卷A 卷2007级土木类专业用2007.12共3页第1页《工程制图》试卷A卷2007级化工类各专业用共2页第5页《工程制图》试卷A 卷2007级化工类各专业用 共2页第6页三、用换面法补全以AB 为底边的等腰三角形ABC 的水平投影。

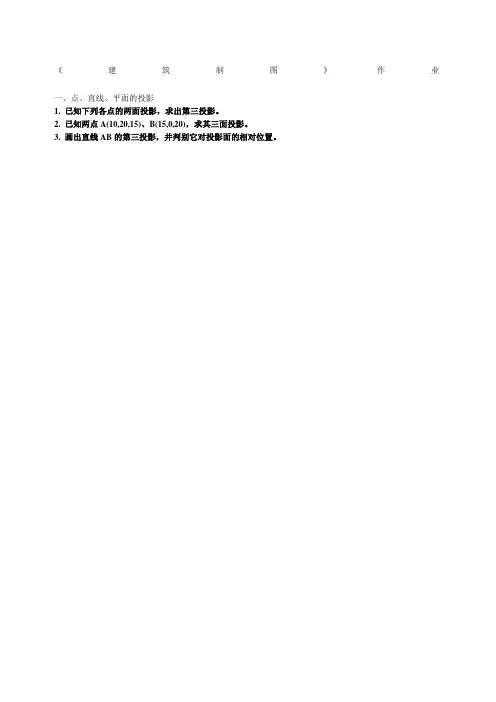

《建筑制图》作业一、点、直线、平面的投影1. 已知下列各点的两面投影，求出第三投影。

2. 已知两点A(10,20,15)、B(15,0,20)，求其三面投影。

3. 画出直线AB的第三投影，并判别它对投影面的相对位置。

二、立体的投影1. 完成带切口形体的三面投影。

(1) (2) （3）(4)2.补全立体投影所漏的线。

3.已知组合体的两面投影，求其第三面投影。

（1）（2）（3）三、建筑形体的表达方法（1）根据建筑形体的立面图和剖面图，绘制其1－1剖面图。

（2）根据建筑形体的立面图和剖面图，绘制其1－1剖面图。

四、轴测图根据立体的三面投影，在空白处画出其正等轴测图。

（1）（2）（3）五、建筑施工图1.在未完成的房屋平面图中补充以下作图内容。

（1）标出定位轴线及编号；（2）标注尺寸（不用写出尺寸数字）；（3）标注室内外地面的标高符号；（4）画出所欠缺的窗的图例；（5）画出所欠缺的门的图例（其中M1为双扇平开门，M2为单扇平开门）。

2.在未完成的房屋平面图中补充以下作图内容。

（1）标出定位轴线及编号；（2）标注尺寸（不用写出尺寸数字）；（3）标注室内外地面的标高符号；（4）画出所欠缺的窗的图例；（5）画出所欠缺的门的图例（其中M1为双扇平开门，M2为单扇平开门）。

3.根据已知房屋的平面图、正立面图及侧立面图，在其平面图中完成以下作图内容1.画出门窗的图例（其中M1为双扇平开门，M2为单扇平开门）；2.标出定位轴线及编号；3.标注尺寸（不用写出尺寸数字）；4.标注室内外地面标高符号。

4.根据下面的1-1剖视图,在图上补画。

(1) 楼、地面、平台等处的标高标记；(2) 说明, , 的含义。

5.根据楼梯间的平面图及其尺寸，在A-A剖面图中完成以下内容1.补画楼梯的梯段(其中梯板厚为100 )2.示意画出楼梯的栏板(其中栏板高为1000 )六、结构施工图1.已知楼板的钢筋布置图,试完成以下内容。

（1）将以下配筋要求标注在相应的钢筋上1.双向受力筋均为?8@180；2.板边所配面筋均为?8@200。
