闭环控制系统和开环控制系统有什么不同？答：开环控制系统中控制装置与被控对象之间只有顺向作用，而无反向联系；开环控制系统较为简单不能保证消除误差，抗干扰能力差，控制精度不高。
闭环控制系统的输出信号通过反馈环节返回到输入端；根据偏差控制被测量可以偏差减小或消除，闭环系统较为复杂，闭环控制系统使系统的稳定性变差。
自动控制系统主要哪几部分组成？各组成部分在系统中的作用是什么？答：一般自动控系统包括被控对象，检测变送单元，控制器、执行器1、被控对象：是植被控制的工业设备或装置。
2、检测变送单元：测量被控变量，并按一定规律将其转化为标准信号，输出作为测量值，即把被控变量转化为测量值。
3、控制器：被控变量的测量值与设定值进行比较得出的偏差信号，并控制某种预定的控制变量进行运算，给出控制信号。
4、执行器：接收控制器送来的控制信号直接改变操纵变量按设定值的不同自动控制系统可以分为哪几类？答：按设定值的不同，将自动控制系统分为三大类1、定值控制系统2、随动控制系统3、程序控制系统对系统运行的基本要求是什么？过程控制系统的单项性能指标有哪些？他们分别表示了对系统哪一方面的性能要求？答：基本要求包括静态和动态两个方面，一般可以归纳为稳准快，过渡过程的单项性能指标1、衰减比n放映了系统的稳定性2、超调量与最大动态偏差Emax，衡量过渡过程动态准确性3、回复时间Ts衡量控制系统快速性4、余差描述静态准确性的指标一阶自衡非振荡过程的特性参数有哪些（过程特性的一般分析）？各有何物理意义？答：一阶自衡非振荡过程的特性参数有K、T、To K：放大系数T：时间常数To:纯滞后时间什么是控制器的控制规律，常规控制的基本控制规律有哪些？他们各有什么特点？答：控制器的控制规律是指控制器的输出信号与输入信号之间随时间变化的规律常规控制器的基本控制规律有比例控制P积分控制I和微分控制D各种控制规律的特点：1、比例控制规律，控制速度很快，输出输入成正比，不具备消除偏差的性质是有差调节。
《过程控制系统》复习要点：1.无自平衡能力的单容纯滞后过程的传递函数P16Wo(s)=sT a 1 式中Ta 为过程的积分时间常数、Ta=C 0 2.有自衡能力单容纯滞后过程的数学模型P12q 1-q 2=A dt dh ①将式变成增量形式△q 1-△q 2△q 2=2R h ∆ 或R 2=2q h ∆∆ 将 ①②式进行拉氏变=)(0s W )()(1S Q S H =122+CS R R =100+S T K T0 液位过程时间常数 ，220C R T =K0 液位过程的时间常数，K 0=R 2C 液位过程的容量系数3.常用的压力检测仪表的类型P47弹性式压力表；弹性式压力表是根据弹性元件受力变形的原理，将被测压力转换为位移来测量的。
（弹簧管式压力表、膜片压力表、文管式压力表）液柱式压力表；液柱式压力表是根据流体静力学原理，将被测压力转换成位移来测量的。
（单管压力计、U 形管压力计）电气式压力表；活塞式压力表是将被测压力转换成电容、电势、电阻等电量的变化间接来测量压力。
（应变片式压力计、霍尔片式压力计、热电式真空计）活塞式压力表；活塞式压力表是根据液压机传递压力的原理，将被测压力转换成活塞上所加平衡砝码的重量进行测量。
通常作为标准仪器对弹性压力表进行校验与刻度4.调节阀理想的流量特性P117理想的流量特性，就是在阀前后压差为一定的情况下（△p=常量）得到的流量特性。
它取决于阀芯的形状。
不同的阀芯曲面可以得到不同的理想流量特性，理性流量特性有直线流量特性、对数流量特性、快开流量特性与抛物线流量特性四种.5.控制方案设计的阶跃响应性能指标P1421.余差（静态偏差）C ：余差是指系统过度过程终了时给定值与被控参数稳态值之差。
它是一个重要的静态指标，一般要求余差不超过预定值或接近零。
2.衰减率：衡量系统过度稳定性的一个动态指标，一般取0.75-0.93.超调量：对于定制系统来说，超调量是指被控参数第一个波峰与给定值的差与给定值的百分比。
第一章过程控制系统的概况1.2过程控制系统的基本概念a：自动控制是指在没有直接参与的情况下，利用外加的设备或装置（称为过程控制仪表或装置）使被控对象的工作状态或参数（压力，物位，流量，温度，ph值等）自动的按照预定的规律运行。
b：过程控制概念：采用模拟或数字控制方法对生产过程的某一或某些物理参数进行的自动控制通称为过程控制。
1.开环控制与反馈控制的比较开环优点:结构简单，成本低廉，工作稳定，当输入信号和扰动能预先知道时，控制效果较好。
缺点：不能自动修正被控制量的偏离，系统的元件参数变化以及外来的未知扰动对控制精度影响较大。
闭环优点：具有自动修正被控制量出现偏离的能力，可以修正元件参数变化以及外界扰动引起的误差，控制精度高。
缺点：被控量可能出现振荡，甚至发散。
1.3过程控制系统的类别a：定值控制系统b：随动控制系统c：程序控制系统1.4过程控制系统的特点(1)被控对象的多样性(2)对象存在滞后（3）控制系统比较复杂（4）系统有众多过程检测仪表，控制仪表（5）控制方案丰富第二章单回路控制系统设计1.单回路控制系统定义：指由一个被控对象、一个测量变送器、一个调节器和一个执行器组成的单闭环负反馈控制系统。
2、单回路控制系统的设计前提：充分了解具体的生产工艺、生产过程和控制要求。
⏹正确选择被控变量；⏹正确选择控制变量；⏹正确选择测量变送装置；⏹正确选择调节阀的开闭型式及其流量特性；⏹正确选择控制器的类型及其正反作用，控制规律；3.被控变量的选择的一般原则-y(t)a．对控制目标具有决定性作用的工艺变量作为被控参数；b．要有足够大的灵敏度；c．能满足工艺要求；d．仪表能够实现4.被控变量的选择方法1、直接指标：对于以温度、压力、流量、液位为控制指标的生产过程，就选择温度、压力、流量、液位为被控变量。
2、间接指标：若存在仪表无法测量产品成分或物性参数（密度、粘度等）作为被控变量时，可选择一种间接的指标作为被控变量。
过程控制系统复习大纲第一章1、过程控制系统的分类及性能指标（P4）（1）、分类：按系统结构特点分：反馈控制系统、前馈控制系统、前馈-反馈复合控制系统按给定值信号特点分：定值控制系统、随动控制系统（2）、性能评价指标：1）、系统必须是未定的。
2）、系统应能提供尽可能好的稳态调节（静态指标）。
3）、系统应能提供尽可能好的过渡过程（动态指标）。
2、阶跃响应性能指标（P7）（1）、稳态误差ery()B（2）、衰减比n1B2y(t)y()（3）、超调量（%）=p100%y()（4）、过渡过程时间t3、重要习题（P14）（1）、过程控制系统由哪些环节组成的，各有什么作用？过程控制系统有哪些分类方法？答：过程控制系统一般由控制器、执行器、被控过程和测量变送环节等环节组成。
控制器的作用是接受测量变送装置送来的信号，与给定值相比较得出偏差，并按某种运算规律算出结果送往执行器。
执行器能自动地根据控制器送来的控制信号来改变操纵变量的数值，以达到控制被控变量的目的。
被控过程是指需要控制的生产设备或装置。
测量变送的作用测量被控过程的数值并将其转换为一种特定的输出信号。
（2）、1.4、1.8第二章1、DDZ-III型仪表：集成电路。
信号标准：4~20mA，20~100kPa（P10）2、绝对误差、相对误差、引用误差、仪表精度等级（P17）（1）、绝对误差：仪表输出信号所代表的被测值与被测参数真值之差。
显然，绝对误差只能是被测值与约定真值或相对真值之差。
（2）、相对误差：绝对误差与约定真值的百分比定义为仪表的相对误差。
（3）、引用误差：绝对误差与仪表量程的百分比称为仪表的引用误差。
（4）、精度等级：又称准确度级，是按国家统一规定的允许误差大小划分成的等级。
我国生产的仪表，其精度等级有：0.001、0.005、0.02、0.05、0.1、0.2、0.4、0.5、1.0、1.5、2.5、4.0等。
级数越小，精度就越高。
注：例2.13、工业测温（P23-26）（1）、热电偶：测温原理、补偿导线的作用，什么是热电偶的冷端温度补偿？如何补偿？吕全军整理测温原理：热点效应补偿导线的作用：将热电偶的冷端延伸出来。

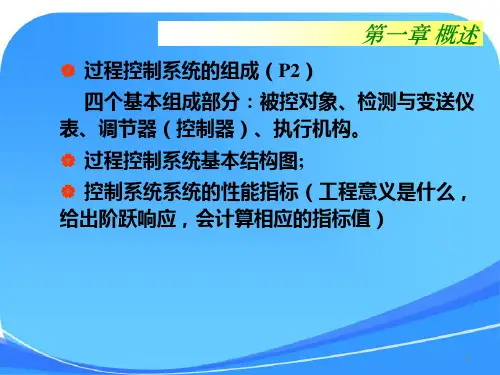

第一章1.过程控制系统的组成调节器、调节阀、被控过程、检测变送2.过程控制系统的分类1）按系统的结构特点分类反馈控制系统、前馈控制系统、前馈—反馈控制系统2)按给定值信号的特点分类定值控制系统、随动控制系统、程序控制系统3.过程控制系统的质量指标系统是衰减震荡的过程、衰减比和衰减率、余差、调节时间，峰值时间第二章1.数学模型的建立方法解析法：根据过程的内在机理，通过静态与动态物料平衡关系，建立数学模型的方法自衡过程和无自衡过程。
2.实验法a.阶跃响应法，试验时需要注意的问题1)试验测定前，被控过程应处于相对稳定的工作状态2)输入阶跃信号的幅值不能过大，也不能过小3)分别输入正负阶跃信号，并测取其响应曲线作对比4)在相同的条件下重复测试几次b.矩形响应法3.混合法第三章1.变送器的类型和特点差压变送器、温度变送器、流量变送器、液位变送器温度变送器的分类是直流毫伏变送器、热电隅温度变送器（热电效应）、热电阻温度变送器温度变送器的特点：（1）采用低漂移，高增益的运算放大器作为主要放大器，具有线路简单和良好的可靠性，稳定性及各项技术性能。
（2）在配热电隅和热电阻的变送器中采用线性化电路，使其输出电流I与被测温度呈线性关系，测量精度高（3）线路中采用了安全火花防暴技术措施，可用于易燃易爆场合（4）采用DC24V集中供电，实现了二线制接线方式液位变送器迁移的原因：差压变送器安装位置与容器液相取压点不在同一个平面上。
2.仪表的选择1)量程的选择2）仪表等级的选择3.仪表的应用1）零点的调整：将变压器的测量起始点由零点迁移到某一点正值或负值2)量程的调整的目的：使变压器输出的信号的上限值Ymax与输入测量信号上限值Ymax相对应。
意义：工程应用中变送器进行零点迁移与量程调整可以提高其灵敏度。
第四章1.理解调节器在控制系统的工作原理2.调节器的分类1）按使用的能源：气动调节器和电动调节器2）按结构形式来分：基地式调节器、单元组合调节器、组装式调节器3）按信号类型：模拟调节器和数字式调节器3.调节器作用方式的选择4.调节规律对控制系统的影响PID调节器参数对系统的影响1）比例度是反映比例控制作用强弱的一个参数。
一．过程控制系统基本问题（5-10）过程控制系统定义：生产过程中自动控制系统的被控变量是温度、压力、流量、液位、成份这样一些变量的系统。
过控系统特点：连续生产过程的自动控制；过程控制系统由过程检测、检测仪表组成；被控过程是多种多样的、非电量的；控制过程的控制多数慢过程，而且多半为参量控制；控制过程方案十分丰富；定值控制是过程控制一种常用形式。
被控过程特点：非线性，时变，时滞，不确定过程控制系统的组成：控制器,执行器,对象,变送器被控变量；控制变量；干扰变量；设定值的变化；干扰量的变化过程控制系统的分类：按被控变量分类：温度、压力、流量、液位等控制系统。
按控制器采用的控制规律分类：比例、比利积分、比利积分微分等控制系统。
按被控变量的给定值是否变化分类：定值、随动、程序控制系统。
性能指标：自动控制系统调节品质的优劣，表示了控制系统克服外来干扰能力的大小。
一个控制系统的调节品质，可用控制系统在受到单位阶跃输入作用后，被控量在控制过程中的变化曲线来分析。
常把对阶跃干扰的反应作为判别系统抗干扰能力好坏的标准。
二．对象（10-15）控制对象基本类型：自恒单容；非自恒单容；自恒多容；非自恒多容单容：只有一个存储物质或能量的容积。
（可用一节微分方程描述）自恒：对象受到干扰作用后，平衡状态被破坏，无需外加任何控制作用，依靠对象本身自动平衡的倾向，逐渐的达到新的平衡状态的性质。
多容过程：被控过程往往是由多个容积和阻力构成的。
多容对象：有两个或更多存储物质或能量的容积。
（有几个容积就用几阶微分方程描述）用传递函数描述：过程对象特点：时间常数大，有纯滞后，非线性，多变量耦合机理建模：（长管道，纯迟延）多容：实验建模：三．单回路控制系统（30-40）会按照工艺要求设计：（1）如何选取被控变量：1、被控变量应能代表一定的工艺操作指标，或能反映工艺操作状态，一般都是工艺过程中比较重要的变量。
2、被控变量在工艺操作中要经常遇到一些干扰影响而变化。
过程控制系统考试知识点复习和总结----终极版（DOC）第一篇：过程控制系统考试知识点复习和总结----终极版(DOC) 第五章复杂控制系统（串级、比值、均匀、分程、选择、前馈、双重控制）串级控制系统定义：采用不止一个控制器，而且控制器间相串接，一个控制器的输出作为另一个控制器的设定值的系统。
调节过程：当燃料气压力或流量波动时，加热炉出口温度还没有变化，因此，主控制器输出不变，燃料气流量控制器因扰动的影响，使燃料气流量测量值变化，按定值控制系统的调节过程，副控制器改变控制阀开度，使燃料气流量稳定。
与此同时，燃料气流量的变化也影响加热炉出口温度，使主控制器输出，即副控制器的设定变化，副控制器的设定和测量的同时变化，进一步加速了控制系统克服扰动的调节过程，使主被控变量回复到设定值。
当加热炉出口温度和燃料气流量同时变化时，主控制器通过主环及时调节副控制器的设定，使燃料气流量变化保持炉温恒定，而副控制器一方面接受主控制器的输出信号，同时，根据燃料气流量测量值的变化进行调节，使燃料气流量跟踪设定值变化，使燃料气流量能根据加热炉出口温度及时调整，最终使加热炉出口温度迅速回复到设定值。
特点：能迅速克服进入副回路扰动的影响串级控制系统由于副回路的存在，改善了对象特性，提高了工作频率串级控制系统的自适应能力设计：⑴主、副回路副回路应尽量包含生产过程中主要的、变化剧烈、频繁和幅度大的扰动，并力求包含尽可能多的扰动。
设计副回路应注意工艺上的合理性；应考虑经济性；注意主、副对象时间常数的匹配⑵串级控制系统中主、副控制器控制规律主控制器起定值控制作用，副控制器对主控制器输出起随动控制作用，而对扰动作用起定值控制作用。
主被控变量要求无余差，副被控变量却允许在一定范围内变动。
主控制器可采用比例、积分两作用或比例、积分、微分三作用控制规律，副控制器单比例作用或比例积分作用控制规律。
⑶主、副控制器正、反作用的选择先依据控制阀的气开、气关形式，副对象的放大倍数,决定副控制器正反作用方式,即必须使的Kc2KvKp2Km2乘积为正值，其中Km2通常总是正值。
