大工16秋《建筑制图》课程大作业注意：以下四个题目中有两个题目需要回答，题目一是必答的题目，其余三个题目中任选一道题进行回答。

题目一：（必答题）什么是结构施工图，一套结构施工图一般包括哪些图纸？什么是建筑施工图，一套建筑施工图一般包括哪些图纸？通过对《建筑制图》课程的学习，你对哪个知识点最感兴趣，对你的工作是否有帮助？题目二：（任选题）画出下面形体的三视图。

绘图要求：（1）投影方向：以垂直于A面的方向进行投影，得到正面投影图。

（2）要按照图示尺寸比例绘制三视图，如遇到未标注尺寸的部分，可按大致比例绘制。

（3）不限制绘图方法。

可以使用CAD绘制，然后截图提交；也可以手工绘制，然后拍照截图提交；还可以用其他方法绘制，然后截图提交。

题目三：（任选题）画出下面形体的三视图。

绘图要求：（1）投影方向：以垂直于A面的方向进行投影，得到正面投影图。

（2）要按照图示尺寸比例绘制三视图，如遇到未标注尺寸的部分，可按大致比例绘制。

（3）不限制绘图方法。

可以使用CAD绘制，然后截图提交；也可以手工绘制，然后拍照截图提交；还可以用其他方法绘制，然后截图提交。

题目四：（任选题）画出下面形体的三视图。

绘图要求：（1）投影方向：以垂直于A面的方向进行投影，得到正面投影图。

（2）要按照图示尺寸比例绘制三视图，如遇到未标注尺寸的部分，可按大致比例绘制。

（3）不限制绘图方法。

可以使用CAD绘制，然后截图提交；也可以手工绘制，然后拍照截图提交；还可以用其他方法绘制，然后截图提交。

作业格式及提交要求1、作业格式：必须是word文档，三视图的图片粘贴到文档中。

2、作业封面：见下页，同学们需要填写清楚个人信息。

3、作业正文：正文字体统一采用宋体、小四。

在文档中标清所选择的题目编号和答案，将该文件保存。

注意，同学们需保证所绘制三视图的图片能够在文档中正常显示，以免影响作业成绩。

4、作业提交：以附件形式上交离线作业（附件的大小限制在10M以内）。

题目一：（必答题）什么是三视图，三视图的投影规律是什么？绘制三视图时对模型的摆放位置有什么要求，绘图步骤有哪些？通过对下面三视图的绘制，谈一谈你绘制三视图时所遇到的问题或者难点，是如何解决的？答:(一) 什么是三视图，三视图的投影规律是什么？1、能够正确反映物体长、宽、高尺寸的正投影工程图（主视图，俯视图，左视图三个基本视图）称为三视图。

2、三视图的投影规律：（1）主、俯视图长对正；（2）主、左视图高平齐；（3）俯、左视图宽相等。

（二）绘制三视图时对模型的摆放位置有什么要求，绘图步骤有哪些？1、要求：一般选体型特征明显的一面作为正视图并平行于正投影面。

尽可能让模型的平面平行或者垂直某投影面，以利于反映实形。

2、绘图步骤：首先，打草稿：主、俯视图长对正同时画，主、左视图高平齐一起画。

然后俯、左视图宽相等一起画。

最后用粗实线综合整理。

（三）通过对下面三视图的绘制，谈一谈你绘制三视图时所遇到的问题或者难点，是如何解决的？（该点回答应该不全面）遇到的问题主要是，刚开始画三视图的时候，没按照画三种视图的正确顺序画。

在实际画三视图时，实线和虚线交代不清楚，同时，遇到的难点是：1、三视图的识读。

解决方法是：设计学习台阶，在解决问题的活动中自主感悟读图方法，在实践操作的活动中，逐步提高识图技能。

2、徒手绘制草图表达设计构思。

徒手绘图能快速表达和修正设计构想，引发设计思路，是技能训练的重点和难点。

解决方法是：采用合作学习的方式，同学间互相学习交流提高绘图质量的方法；加强实践操作，设计了三个实践操作环节（包括模拟设计），由易到难在不断尝试的实践活动中感悟方法、提高技能，逐步掌握徒手绘图技术。

题目二：（任选题）画出下面形体的三视图。

绘图要求：（1）投影方向：以垂直于A面的方向进行投影，得到正面投影图。

（2）要按照图示尺寸比例绘制三视图，如遇到未标注尺寸的部分，可按大致比例绘制。

（3）不限制绘图方法。

可以使用CAD绘制，然后截图提交；也可以手工绘制，然后拍照截图提交；还可以用其他方法绘制，然后截图提交。

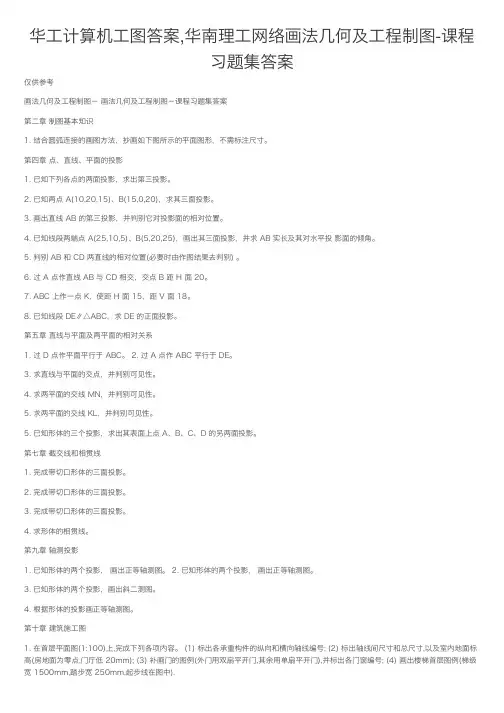

华⼯计算机⼯图答案,华南理⼯⽹络画法⼏何及⼯程制图-课程习题集答案仅供参考画法⼏何及⼯程制图－ 画法⼏何及⼯程制图－课程习题集答案第⼆章 制图基本知识1. 结合圆弧连接的画图⽅法，抄画如下图所⽰的平⾯图形，不需标注尺⼨。

第四章 点、直线、平⾯的投影1. 已知下列各点的两⾯投影，求出第三投影。

2. 已知两点 A(10,20,15)、B(15,0,20)，求其三⾯投影。

3. 画出直线 AB 的第三投影，并判别它对投影⾯的相对位置。

4. 已知线段两端点 A(25,10,5)、B(5,20,25)，画出其三⾯投影，并求 AB 实长及其对⽔平投 影⾯的倾⾓。

5. 判别 AB 和 CD 两直线的相对位置(必要时由作图结果去判别) 。

6. 过 A 点作直线 AB 与 CD 相交，交点 B 距 H ⾯ 20。

7. ABC 上作⼀点 K，使距 H ⾯ 15，距 V ⾯ 18。

8. 已知线段 DE∥△ABC，求 DE 的正⾯投影。

第五章 直线与平⾯及两平⾯的相对关系1. 过 D 点作平⾯平⾏于 ABC。

2. 过 A 点作 ABC 平⾏于 DE。

3. 求直线与平⾯的交点，并判别可见性。

4. 求两平⾯的交线 MN，并判别可见性。

5. 求两平⾯的交线 KL，并判别可见性。

5. 已知形体的三个投影，求出其表⾯上点 A、B、C、D 的另两⾯投影。

第七章 截交线和相贯线1. 完成带切⼝形体的三⾯投影。

2. 完成带切⼝形体的三⾯投影。

3. 完成带切⼝形体的三⾯投影。

4. 求形体的相贯线。

第九章 轴测投影1. 已知形体的两个投影， 画出正等轴测图。

2. 已知形体的两个投影， 画出正等轴测图。

3. 已知形体的两个投影，画出斜⼆测图。

4. 根据形体的投影画正等轴测图。

第⼗章 建筑施⼯图1. 在⾸层平⾯图(1:100)上,完成下列各项内容。

(1) 标出各承重构件的纵向和横向轴线编号; (2) 标出轴线间尺⼨和总尺⼨,以及室内地⾯标⾼(房地⾯为零点,门厅低 20mm); (3) 补画门的图例(外门⽤双扇平开门,其余⽤单扇平开门),并标出各门窗编号; (4) 画出楼梯⾸层图例(梯级宽 1500mm,踏步宽 250mm,起步线在图中).2. 下图是侧⽴⾯图作了 1-1 剖视图,在图上补画。

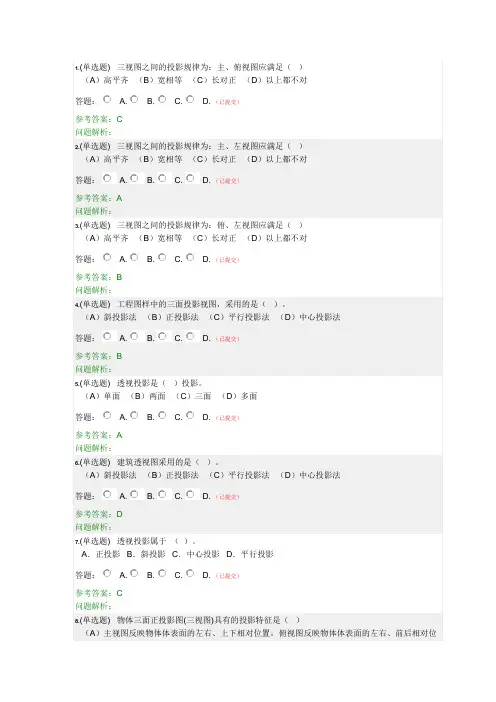

2019华南理工建筑制图随堂练习1.(单选题) 三视图之间的投影规律为：主、俯视图应满足（ ）（A ）高平齐 （B ）宽相等 （C ）长对正 （D ）以上都不对答题： A. B. C. D. （已提交）参考答案：C问题解析：2.(单选题) 三视图之间的投影规律为：主、左视图应满足（ ）（A ）高平齐 （B ）宽相等 （C ）长对正 （D ）以上都不对答题： A. B. C. D. （已提交）参考答案：A问题解析：3.(单选题) 三视图之间的投影规律为：俯、左视图应满足（ ）（A ）高平齐 （B ）宽相等 （C ）长对正 （D ）以上都不对答题： A. B. C. D. （已提交）参考答案：B问题解析：4.(单选题) 工程图样中的三面投影视图，采用的是（ ）。

（A ）斜投影法 （B ）正投影法 （C ）平行投影法 （D ）中心投影法答题： A. B. C. D. （已提交）参考答案：B问题解析：5.(单选题) 透视投影是（ ）投影。

（A ）单面 （B ）两面 （C ）三面 （D ）多面答题： A. B. C. D. （已提交）参考答案：A问题解析：6.(单选题) 建筑透视图采用的是（ ）。

（A ）斜投影法 （B ）正投影法 （C ）平行投影法 （D ）中心投影法答题： A. B. C. D. （已提交）参考答案：D问题解析：7.(单选题) 透视投影属于（）。

A．正投影B．斜投影C．中心投影D．平行投影答题： A. B. C. D. （已提交）参考答案：C问题解析：8.(单选题) 物体三面正投影图(三视图)具有的投影特征是（）（A）主视图反映物体体表面的左右、上下相对位置，俯视图反映物体体表面的左右、前后相对位置，左视图反映物体体表面的上下、左右相对位置。

（B）主视图反映物体的长和高，俯视图反映物体的长和宽，左视图反映物体的长和高。

（C）主视图反映物体的长和高，俯视图反映物体的长和宽，左视图反映物体的宽和高。

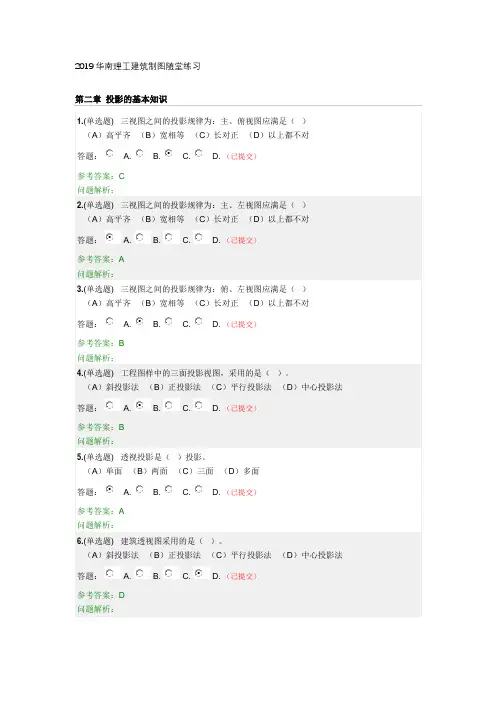

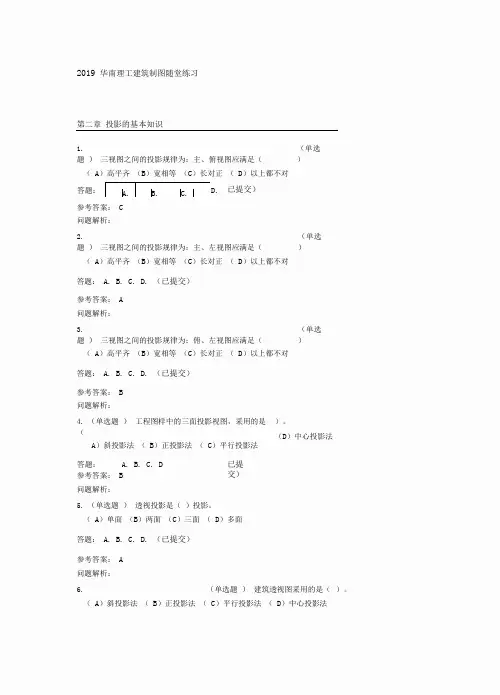

2019 华南理工建筑制图随堂练习第二章 投影的基本知识1.（单选题 ） 三视图之间的投影规律为：主、俯视图应满足（ ）（ A ）高平齐 （B ）宽相等 （C ）长对正 （ D ）以上都不对参考答案： C 问题解析：2.（单选题 ） 三视图之间的投影规律为：主、左视图应满足（ ）（ A ）高平齐 （B ）宽相等 （C ）长对正 （ D ）以上都不对 答题： A. B. C. D. （已提交） 参考答案： A 问题解析：3.（单选题 ） 三视图之间的投影规律为：俯、左视图应满足（ ）（ A ）高平齐 （B ）宽相等 （C ）长对正 （ D ）以上都不对 答题： A. B. C. D. （已提交） 参考答案： B 问题解析：4. （单选题 ） 工程图样中的三面投影视图，采用的是（A ）斜投影法 （B ）正投影法 （C ）平行投影法参考答案： B问题解析：5. （单选题 ） 透视投影是（ ）投影。

（ A ）单面 （B ）两面 （C ）三面 （ D ）多面 答题： A. B. C. D. （已提交） 参考答案： A 问题解析： 6.（单选题 ） 建筑透视图采用的是（ ）。

（ A ）斜投影法 （ B ）正投影法 （ C ）平行投影法 （ D ）中心投影法答题：A. B. C. D 已提交）A.B. C.已提交））。

（D ）中心投影法答题： D.答题：A. B. C. D. （已提交）参考答案：D问题解析：7. （单选题 ） 透视投影属于 （ ）。

A ．正投影B ．斜投影C ．中心投影D ．平行投影 答题： A. B. C. D. （已提交）参考答案： C 问题解析： 8.（单选题 ） 物体三面正投影图 （三视图 ）具有的投影特征是（）（ A ）主视图反映物体体表面的左右、上下相对位置，俯视图反映物体体表面的左右、前后相 对位置，左视图反映物体体表面的上下、左右相对位置。

（ B ）主视图反映物体的长和高，俯视图反映物体的长和宽，左视图反映物体的长和高。

三、角度、直径、半径及狭小部位尺寸的标注。

⒈角度尺寸
⑴尺寸界线沿径向引出，尺寸线应画成
圆弧，其圆心是该角的顶点。

⑵角度数字一律水平写。

通常写在尺寸
线的中断处，必要时允许写在尺寸线的外面，或引出标注。

5°
90°
60°
25°
⒋狭小部位尺寸的标注
355
32●
●
●
33
55
3
●
⑷当圆弧半径过大或在图纸范围内无法注出
圆心位置时的标注方法。

圆弧连接作图小结:
一、无论哪种形式的连接，连接圆弧的圆
心都是利用动点运动轨迹相交的概念
确定的。

☆距直线等距离的点的轨迹是直线的平行线。

☆与圆弧等距离的点的轨迹是同心圆弧。

二、连接圆弧的圆心是由作图确定的，故
在标注尺寸时只注半径，而不注圆心
位置尺寸。

1.(单选题) 三视图之间的投影规律为：主、俯视图应满足（）（A）高平齐（B）宽相等（C）长对正（D）以上都不对答题： A. B. C. D. （已提交）参考答案：C问题解析：2.(单选题) 三视图之间的投影规律为：主、左视图应满足（）（A）高平齐（B）宽相等（C）长对正（D）以上都不对答题： A. B. C. D. （已提交）参考答案：A问题解析：3.(单选题) 三视图之间的投影规律为：俯、左视图应满足（）（A）高平齐（B）宽相等（C）长对正（D）以上都不对答题： A. B. C. D. （已提交）参考答案：B问题解析：4.(单选题) 工程图样中的三面投影视图，采用的是（）。

（A）斜投影法（B）正投影法（C）平行投影法（D）中心投影法答题： A. B. C. D. （已提交）参考答案：B问题解析：5.(单选题) 透视投影是（）投影。

（A）单面（B）两面（C）三面（D）多面答题： A. B. C. D. （已提交）参考答案：A问题解析：6.(单选题) 建筑透视图采用的是（）。

（A）斜投影法（B）正投影法（C）平行投影法（D）中心投影法答题： A. B. C. D. （已提交）参考答案：D问题解析：7.(单选题) 透视投影属于（）。

A．正投影B．斜投影C．中心投影D．平行投影答题： A. B. C. D. （已提交）参考答案：C问题解析：8.(单选题) 物体三面正投影图(三视图)具有的投影特征是（）（A）主视图反映物体体表面的左右、上下相对位置，俯视图反映物体体表面的左右、前后相对位置，左视图反映物体体表面的上下、左右相对位置。

（B）主视图反映物体的长和高，俯视图反映物体的长和宽，左视图反映物体的长和高。

（C）主视图反映物体的长和高，俯视图反映物体的长和宽，左视图反映物体的宽和高。

（D）主视图反映物体的长和高，俯视图反映物体的长和高，左视图反映物体的宽和高。

答题： A. B. C. D. （已提交）参考答案：C1.(单选题) 点M(10,20,30)与点N(25,10,40)的相对位置是（）（A）点M在点N的右后下（B）点M在点N的左前上（C）点M在点N的左后上（D）点M在点N的右前下答题： A. B. C. D. （已提交）参考答案：D问题解析：2.(单选题) 点A(10，15，18)，则该点对V面的距离为（）。
