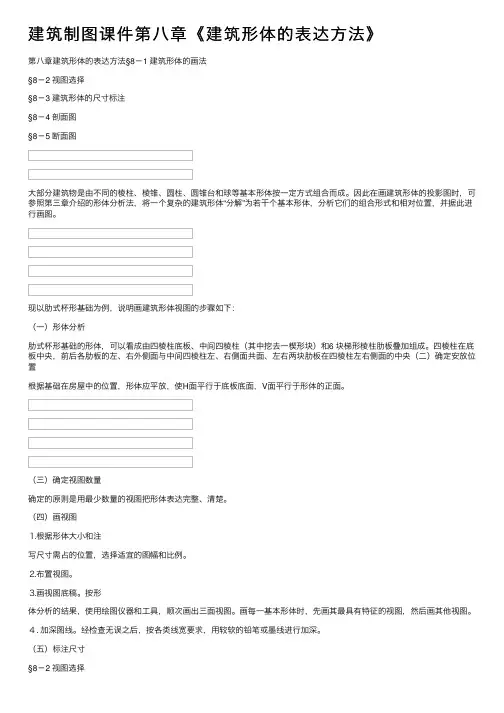

建筑制图课件第⼋章《建筑形体的表达⽅法》第⼋章建筑形体的表达⽅法§8－1 建筑形体的画法§8－2 视图选择§8－3 建筑形体的尺⼨标注§8－4 剖⾯图§8－5 断⾯图⼤部分建筑物是由不同的棱柱、棱锥、圆柱、圆锥台和球等基本形体按⼀定⽅式组合⽽成。

因此在画建筑形体的投影图时，可参照第三章介绍的形体分析法，将⼀个复杂的建筑形体“分解”为若⼲个基本形体，分析它们的组合形式和相对位置，并据此进⾏画图。

现以肋式杯形基础为例，说明画建筑形体视图的步骤如下：（⼀）形体分析肋式杯形基础的形体，可以看成由四棱柱底板、中间四棱柱（其中挖去⼀楔形块）和6 块梯形棱柱肋板叠加组成。

四棱柱在底板中央，前后各肋板的左、右外侧⾯与中间四棱柱左、右侧⾯共⾯、左右两块肋板在四棱柱左右侧⾯的中央（⼆）确定安放位置根据基础在房屋中的位置，形体应平放，使H⾯平⾏于底板底⾯，V⾯平⾏于形体的正⾯。

（三）确定视图数量确定的原则是⽤最少数量的视图把形体表达完整、清楚。

（四）画视图⒈根据形体⼤⼩和注写尺⼨需占的位置，选择适宜的图幅和⽐例。

⒉布置视图。

⒊画视图底稿。

按形体分析的结果，使⽤绘图仪器和⼯具，顺次画出三⾯视图。

画每⼀基本形体时，先画其最具有特征的视图，然后画其他视图。

４. 加深图线。

经检查⽆误之后，按各类线宽要求，⽤较软的铅笔或墨线进⾏加深。

（五）标注尺⼨§8－2 视图选择视图选择包括两个⽅⾯，⼀是选择视图数量，⼆是确定正⽴⾯图。

⼀、选择视图数量⼀般的建筑形体，可⽤三视图（即平⾯图、正⽴⾯图和侧⽴⾯图）表⽰。

建筑物及其构配件的视图，在保证表达完整清晰的前提下，也可选⽤单个视图、两个视图、三个视图、或者更多的视图表⽰。

单个视图表⽰三个视图视图表⽰两个视图表⽰当房屋各向⽴⾯变化较⼤时，可采⽤四个、五个或更多的视图，如图所⽰。

每个视图下⽅应标注图名，并在图名下⽤粗实线画⼀根横线。

这种多⾯投影图，若在⼀张图纸内画不下所有视图时，允许把各视图分开布置在⼏张连续编号的图纸上。

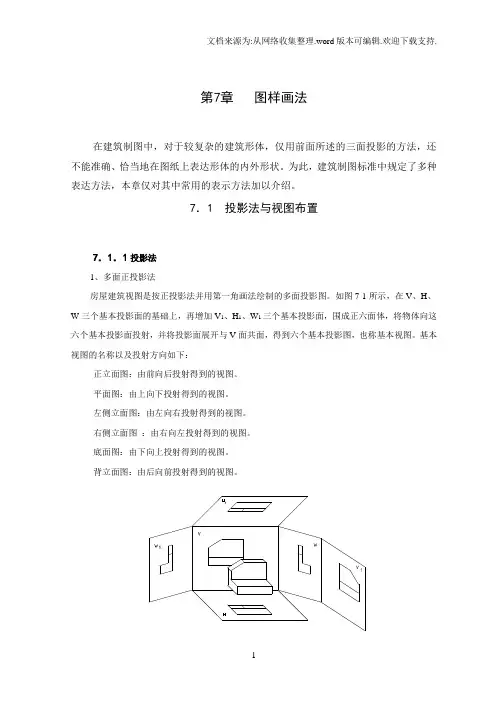

第7章图样画法在建筑制图中，对于较复杂的建筑形体，仅用前面所述的三面投影的方法，还不能准确、恰当地在图纸上表达形体的内外形状。

为此，建筑制图标准中规定了多种表达方法，本章仅对其中常用的表示方法加以介绍。

7．1 投影法与视图布置7．1．1投影法1、多面正投影法房屋建筑视图是按正投影法并用第一角画法绘制的多面投影图。

如图7-1所示，在V、H、W三个基本投影面的基础上，再增加V1、H1、W1三个基本投影面，围成正六面体，将物体向这六个基本投影面投射，并将投影面展开与V面共面，得到六个基本投影图，也称基本视图。

基本视图的名称以及投射方向如下：正立面图：由前向后投射得到的视图。

平面图：由上向下投射得到的视图。

左侧立面图：由左向右投射得到的视图。

右侧立面图：由右向左投射得到的视图。

底面图：由下向上投射得到的视图。

背立面图：由后向前投射得到的视图。

图7-1 基本投影面的展开2、镜像投影法某些工程结构形状用直接正投影法不易表达时，可用镜像投影法绘制，如图7-2a，将镜面代替投影面，物体在平面镜中的反射图像的正投影称为镜像投影。

镜像投影图也称为镜像视图。

镜像视图应在图名后注写“镜像”两字并加括号。

镜像视图与基本视图的区别如图7-2b所示。

镜面(a) 镜像视图的形成 (b)镜像投影法与正投影法视图的区别图7-2 镜像投影法7．1．2视图布置在同一张图纸上绘制几个视图时，视图的位置宜按图7-3的顺序进行布置。

一般每个视图均应标注图名，图名宜标注在图样的下方或一侧，并在图名下绘一粗实横线，其长度应以图名所占长度为准。

图7-3 视图布置国标中规定了基本视图有六个，不等于每个工程形体都要用六个基本视图来表示，应根据需要选择基本视图的数量。

7．2 剖面图7．2．1 剖面图的概念在视图中，建筑形体内部结构形状的投影用虚线表示。

当形体复杂时，视图中出现较多的虚线，实、虚线交错，混淆不清，给绘图、读图带来困难，此时，可采用“剖切”的方法来解决形体内部结构形状的表达问题。

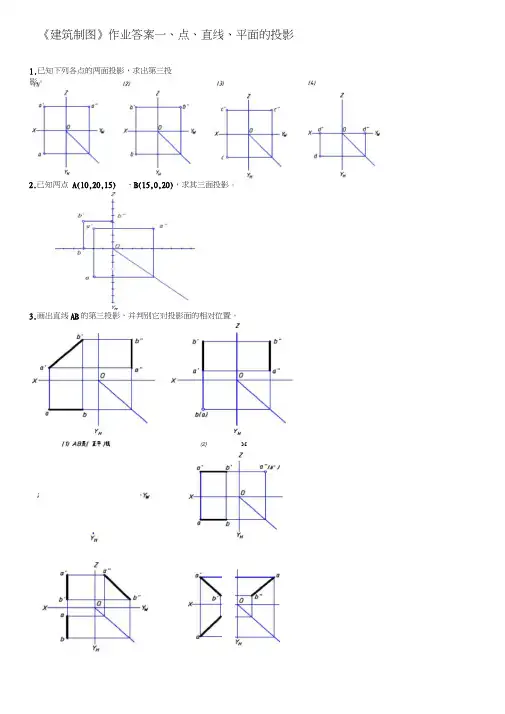

《建筑制图》作业答案一、点、直线、平面的投影1.已知下列各点的两面投影，求出第三投影。

2.已知两点A(10,20,15) 、B(15,0,20)，求其三面投影。

3.画出直线AB的第三投影，并判别它对投影面的相对位置。

(2}M二、立体的投影1. 完成带切口形体的三面投影。

3 @E3 4 旦以3.已知组合体的两面投影，求其第三面投影。

」m-N !|11 亠¥ I 』IHJ©⑸(1)1剖面图「11二、建筑形体的表达方法( 1)根据建筑形体的立面图和剖面图，绘制其1-(2)根据建筑形体的立面图和剖面图，绘制其 1 - 1剖面图。

(3)X闻五、建筑施工图1.在未完成的房屋平面图中补充以下作图内r;丄1T□II四、轴测图HD(2)容。

打Bl /WO2.在未完成的房屋平面图中补充以下作图内容。

、 <? 丿3.根据已知房屋的平面图、正立面图及侧立面图，在其平面图中完成以下作图内容t 1—'1 1 1邂1側4.根据下面的1-1剖视图,在图上补画。

二一中的20为施工图编号，1表示天花板详图编号，并且1号详图放在第20号施工图中。

其余类似。

£11DT <-■六、结构施工图1.已知楼板的钢筋布置图，试完成以下内容。

（2）I级钢筋（钢筋等级）钢筋间距不可见轮廓线（板下的梁或墙）2.已知楼板的钢筋平面布置图，试作以下选择B A A B C3.已知L1梁的配筋立面图及1-1断面图，按所示的位置补画以下内容。

1.求建筑形体的两点透视。

2.求建筑形体的一点透视。

4. 已知梁L1的配筋立面图及1-1断面图，试补充以下内容。

5. 根据L201的立面图及1-1断面图，画出O 2号钢筋详图（不标注尺寸），并作出©VI囉If：口⑺6. 下图为某钢屋架的节点详图，根据图中内容回答以下问题。

（1） 截面代号（不等边角钢），角钢长度；（2） 焊缝代号；7. 下图为某钢屋架的节点详图，根据图中内容回答以下问题。
