6.2 明渠恒定均匀流
(3) 求底宽
§6.2.2 明渠均匀流的水力计算
已知渠道设计流量Q、i、n，h、m，求b 方法与求h的相同，采用迭代法、试算图解法

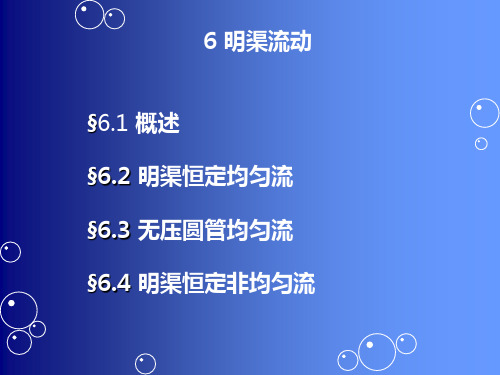

6 明渠流动
§6.1 概述 §6.2 明渠恒定均匀流 §6.3 无压圆管均匀流 §6.4 明渠恒定非均匀流
教学目的和要求
教学目的：使学生理解水力最优断面及允许流速的基本 概念，掌握明渠均匀流各类问题的水力计算方法，并能设计 渠道的断面形式和渠道坡度。
明渠非均匀流中断面单位能量、临界水深等的基本概念， 掌握恒定明渠流其流动状态的判别方法，能进行水面曲线的 分析与绘制。
X /m
8 .0 0 9 .0 0 1 0 .0 0 1 0 .1 0 1 0 .2 0 1 0 .3 0 1 0 .4 0 1 0 .5 0
R
0 .4 4 0 .7 8 1 .0 5 1 .0 7 1 .1 0 1 .1 2 1 .1 4 1 .1 7
n
0 .0 1 3 0 .0 1 3 0 .0 1 3 0 .0 1 3 0 .0 1 3 0 .0 1 3 0 .0 1 3 0 .0 1 3
b /m
b /m
4.0
3.5
3.0
2.5
2.0 24 25 26 27 28 29 30 31 32 33 34 35

工程流体力学课件6明渠水流的两种流态及其转换

工程流体力学课件6明渠水流的两种流态及其转换
工程流体力学课件6：明 渠水流的两种流态及其转 换
本课件将详细讲解明渠水流的均匀流和非均匀流的特点和计算方法，以及两 者之间的转换条件和应用案例。
明渠水流的定义和特点
定义
明渠水流指在开放渠道（或河道）中，水流的 自由表面不受流动约束，而完全暴露在自由空 气中的水流。
特点
明渠水流具有水面自由、水流自然、水深变化 明显、水流路径长等特点，特别适用于小型水 力工程的设计和研究。
均匀流和非均匀流
均匀流
水流速度大小不变，流线平行，一般出现在较宽的 平流区域。
非均匀流
水流速度大小不同，流线不平行，出现在河床陡峭 的变化区域。
转换
均匀流和非均匀流的转换取决于渠道的形状、尺寸 和水流速度等因素。
均匀流的特点和计算方法
1 特点
均匀流速度大小不变，水流线平行，宽度不 变，深度均匀。
均匀流和非均匀流的转换条件和应用
转换条件
均匀流和非均匀流之间的转换一般发生在河道变窄 和陡峭的区域，需要通过计算来判断转换位置。
应用案例
在水坝设计中，需要考虑坝体下游的均匀流和泄洪 段的非均匀流，以做出合理的设计和调整。
转换过程的数学描述和应用
数学描述
均匀流和非均匀流的转换过程一般通过水力学方程 和数学模型来描述和计算。
2 计算方法
通过曼宁公式计算水流的流速和水面坡度等 参数，进而得出均匀流的流量和相关数据。
非均匀流的特点和计算方法
1
特点
非均匀流速度大小不同，水流线不平行，
计算方法
ቤተ መጻሕፍቲ ባይዱ
2
宽度和深度变化大。
通过水力学基本方程、能量方程和持流
方程，计算出非均匀流各点的水位、平
均流速、流量等参数。

第6章 水力学明渠恒定流动

第6章 水力学明渠恒定流动

d h
五、棱柱形渠道与非棱柱形渠道
• 棱柱形渠道：A=f ( h) • 非棱柱形渠道：A=f ( h, s).渠流动。 明渠具有自由表面，不存在非恒定明渠均匀流，明 渠均匀流必定为恒定流。 一、明渠均匀流的特性： 过水断面形状、大小、水深沿程不变。
G sin F f
二、 明渠均匀流的产生条件
恒定流 流量沿程不变（无分叉和汇流情况） 渠道为长、直的棱柱体顺坡渠，糙率沿程不变 渠中无闸、坝、跌水等建筑物的局部干扰
均匀流是对明渠流动的一种概化。多数明渠流是非均匀流。 近似符合这些条件的人工渠、河道中一些流段可认为是均匀流。
三、 明渠均匀流的基本计算公式
6 明渠恒定流动
学习重点 §6-1 概述 §6-2 明渠均匀流
• §6-3 明渠恒定非均匀流基本概念 • §6-4 明渠水流的两种急变流现象
学习重点
明渠的几何形态 明渠流动的特点 明渠恒定均匀流的特性、形成条件、基本 计算公式及水力计算。 明渠恒定非均匀流的基本概念、流动状态 及其判别。
§6.1 概述
不冲允许流速 [v ]max v [v ]min 不淤流速
六、 明渠均匀流的水力计算
V C Ri
Q AC Ri
f (m,b, h,i, n)
6个变量：Q，b，h，i，m，n 明渠均匀流的计算类型：校核和设计
（一）校核：校核渠道的过水能力和流速
已知 b、h、m、n、i ，求 Q
Q AC Ri
恒定流连续性方程： Q Av
谢才公式：
v C RJ
明渠均匀流
J=i
Q Av AC Ri K i
K---流量模数， K AC R
C---谢才系数。曼宁公式：C
1 n

工程流体力学第6章明渠均匀流与渠流详解

工程流体力学第6章明渠均匀流与渠流详解

1、层流的速度分布 定常均匀流速度分布方程
u i y(2h y) 2
y=h，液流表面的速度，
umax
i 2
h2
§6.2 明渠定常均匀流的水力计算
取单位宽度的液体深度为dy，微单元面积为dA=dy×1， 沿液流深度积分得流量
Q udA h i (2h y)dy
A
0 2
Q i h3 3
变的长直明渠称为棱柱形渠道，h=f(i)。
非棱柱形渠道（non-prismatic channel）：断面形状和尺寸
沿程不断变化的明渠称为非棱柱形渠道，h=f(i,s) 2.底坡（ i ）渠道底部沿程单位长度的降低值
i sin z1 z2 z
l
l
§6.1明渠流的概念
平坡（horizontal bed）：i=0，明槽槽底高程沿程不变
1）过水断面的形状和尺寸、断面平均流速、流量和水深 沿程不变。通常将明渠均匀流的水深称为正常水深，
以h0表示。
2）总水头线、测压管水头线（水面坡度）和渠底线互相 平行，即：
§6.1明渠流的概念
列（1）- （2）能量方程得：
§6.1明渠流的概念
物理意义：水流因高程降低而引起的势能减少正好等 于克服阻力所损耗的能量，而水流的动能维持不变
断面平均流速
i h3
v Q 3
A h1
i 3
h2
2 3
umax
§6.2 明渠定常均匀流的水力计算
2、紊流的速度分布
垂线速度分布符合对数分布规律
u u* ln y c 2.3u* lg y c
K
K
式中 u* ghi明渠流动力流速
K紊流系数 c与槽渠粗糙度有一定关系
u 2.3u* K

流体力学 第八章 明渠流动 (2)

流体力学 第八章 明渠流动 (2)
利用梯形断面明渠临界水深hc 可以判别明渠水流 的流态： 当明渠内水深h＞hc ，水流为缓流； 当明渠内水深h =hc ，水流为临界流； 当明渠内水深h＜hc ，水流为急流。
例9.1
一矩形断面明渠，流量 Q =30 m3/s，底宽 b = 8 m。要求：
(1) 求渠中临界水深； (2) 计算渠中实际水深 h = 3 m 时，水流的弗劳德数、微波 波速，并据此以不同的角度来判别水流的流态。 解：（1）求临界水深
设水流流速为v，
v gh
v gh
顺水流方向 逆水流方向
则微波传播的绝对速度为
c v c v gh
缓流
急流
缓流时干扰波能向上游传播
临界流
急流时干扰波不能向上游传播
临界流时干扰波恰不能向上游传播
（三）弗劳德数 临界流时，V gh ，所以 定义弗劳德（Froude）数
V gh V
2、当水深很大，即h，则Esh，断面单位能量曲线以45线为渐近线。
3、在Es=f(h)的连续区间内，必有一极小值存在。 4、曲线分上、下两支：上支 dEs 0 ；下支
dh dEs 0 ，且相应于任一Es有两个水深。 dh
h
h h=Es
2 2g
h1
hc
h2
45
q增加
h=2Es/3
q1
根据表中数值，绘制 h ~
关系曲线，如图所示。
（2）计算各级流量下的
并由图中查读临界水深。
Q2 g
值，
1
Fr
gh
当 Fr 1 时,水流为缓流， 当 Fr 1 时,水流为临界流， 当 Fr 1 时,水流为急流，
弗劳德数的物理意义：
V2 V 2g Fr 2 h gh

[详细讲解]明渠水流有哪三种流态

[详细讲解]明渠水流有哪三种流态

思考题6.1 明渠水流有哪三种流态，是如何定义的，判别标准是什么？6.2 急流、缓流、临界流各有哪些特点？6.3 弗劳德数的物理意义是什么？为什么可以用它来判别明渠水流的流态？6.4 什么叫断面比能？它与断面单位重量液体的总能量 E 有何区别？6.5 何谓断面比能曲线？比能曲线有哪些特征？6.6 若渠道断面形状，尺寸一定，只使得流量比原来的流量 1Q 增大为2Q (即12Q Q ) ，试在同一图上绘出比能曲线，比较哪一个的临界水深大；如果只增大底坡，K h 又怎样变化？6.7 陡坡、缓坡、临界坡是怎样定义的？如何判别渠道坡度的陡缓？6.8 缓坡渠道只能产生缓流，陡坡渠道只能产生急流，对吗？缓流或急流为均匀流时，只能分别在缓坡或陡坡上发生，对吗？习题6.1 一矩形断面渠道 b 为 3 m , Q 为 4.8 m 3/s ,n 为 0.022 , i 为 0.0005 。

试求：( 1 ) 水流作均匀流时微波波速； ( 2 ) 水流作均匀流时的弗劳德数；( 3 ) 从不同角度判别明渠水流流态。

6.2 一梯形断面渠道,b 为8 m,m 为1,n 为0.014,i 为0.0015 ；当流量分别为 1Q =8 m 3/s,2Q = 16 m 3/s 时。

求：( 1 ) 用试算法计算流量为 1Q 时临界水深；( 2 ) 用图解法计算流量为 2Q 时临界水深；( 3 ) 流量为 1Q 及 2Q 时，判别明渠水流作均匀流的流态。

6.3 有一无压圆管，管径 d 为 4 m ，流量 Q 为15.3 m 3/s 时，均匀流水深 0h 为3 .25 m 。

试求：( 1 ) 临界水深；( 2 ) 临界流速；( 3 ) 微波波速；( 4 ) 判别均匀流时流态。

E以及渠道断面形式、尺寸（b,m）一定时，最大流量相6.4证明：当断面比能S应的水深是临界水深。

6 .5一矩形渠道b为5 m , n为0.015 , i为0.003 ；试计算该明渠在通过流量Q= 10 m3/s 时的临界底坡，并判别渠道是缓坡或陡坡。

水力学第6章明渠恒定流.


设跃前水深为 h’ ,跃后水深为 h’’ 1Q 2 2Q 2 A1 yc1 A2 yc 2 (推导从略) gA gA 1 2 yc1 和 yc2 为水跃前后断面形心淹没深度.(形心到液面距离)
当流量 Q 断面形状一定时
Q2 令 (h) Ayc gA '
A1 , A2 , yc 都是水深 h 的函数.
b 2h 1 m 2 A (b m h)h R b 2h 1 m 2
3.棱柱形渠道和非棱柱形渠道
棱柱形渠道—断面形状,尺寸及底坡沿程不变的长而顺直渠道.
6.2 明渠均匀流
1.明渠均匀流的水力特征
明渠均匀流中流线是与底坡平行的一簇平行直线,所以其水力特征为:
①过流断面形状、大小沿程不变.
可见, ik 与底坡 i 无关.故 ik 是一个计算值,是一个标准.在实际工程中它并 不出现. 综上所述,明渠流态有四个判别标准.(见 P170 表 7-8)
判 别 标 准
流 态
微波波速c
弗劳德数 Fr
临界水深 hk
临界底坡ik
缓流 临界流 急流
v<c v=c v>c
Fr<1 Fr=1 Fr>1
h>hk h=hk h<hk
h’ 和h’ 为共轭水深.(共轭指互相依存.)
为水跃函数
则上式为
(h ） (h" )
四.水跃函数图示
（h) 是水深的连续函数,可绘出水跃函数图形( P157.图7-18)
跃高
a h" h '
六.水跃的能量损失与水跃长度
( h" h ' ) 3 在水跃段内有较大的能量损失.水跃能量损失为 Es 4h ' h"

水力学6.2

解：（1）计算临界水深
q2 Q 2 3 1 30 2 hK 3 3 1.37 m 2 2 g gb 9.8 6
明渠恒定非均匀流
（2）计算共轭水深
3 3 h h 0 . 8 1 . 37 h 1 8 K 1 1 8 1 2.17m 2 h 2 0.8
明渠恒定非均匀流
第一节
明渠水流的三种流态
明渠水流有和大气接触的自由表面，与 有压流不同，具有独特的水流流态，即缓流、 临界流和急流三种 1.缓流 当明渠中水流受到干扰微波后,若干扰微 波即能顺水流方向朝下游传播,又能逆水流方 向朝上游传播,造成在障碍物前长距离的水流 壅起,这时渠中水流就称为缓流。此时水流流 速＜干扰微波流速。
一、明渠水流中干扰波 的传播特点
v~vw
(1) 静水
vw
vw
(2)v<vw
v vw-v vw+v
(3)
v>vw v
v+vw
(4) v=vw
v
2vw
二.明渠水流三种流态
缓流: 急流: 临界流:
v < vw v > vw v = vw
本章着重研究在恒定流情况下，明渠非 均匀渐变流的水流要素沿流程的变化规律， 主要研究明渠水深(或水位)沿流程的变化规 律，也就是要分析研究关于水面曲线的变化 及其计算，以便恰当地确定明渠边墙高度， 以及回水淹没的范围等等。
明渠恒定非均匀流
2.急流 当明渠中水流受到干扰后 ,若干扰微波 只能顺水流方向朝下游传播 ,不能逆水流方 向朝上游传播，这种明渠水流称为急流。 此时水流流速＞干扰微波的流速。 3.临界流 当明渠中水流受到干扰微波后，若干 扰微波向上游传播的速度为零，这正是急 流与缓流这两种流动状态的分界，称为临 界流。此时水流流速=干扰微波的流速。

水力学课件 第8章 明渠非均匀流w


Q 2
ds ( 2gA2 ) gA3
dA ds
Q 2
gA3
Bdh ds
Fr2
dh ds
3. dhw ds
J
Q2 K2
i dh Fr2 dh J 0
ds
ds
明渠恒定非均匀渐变流的基本方程
dh
iJ
i
Q2 K2
ds 1 Fr2 1 Fr2
（二） 棱柱体明渠渐变流水面曲线形状分析
单位重量流体所具有的机械能
E z p v2 g 2g
断面单位能量
Es
h v2
2g
h
Q2
2 gA2
(1)断面单位能量（cross-sectional unit energy）
1.
E
z0
Es
z0
h
v2
2g
两者区别
2. dE 0 ds
dEs 0; dEs 0; dEs 0 ds ds ds
1)
水跃分类 波 状 水 跃 1 Fr1 1.7 弱 水 跃 1.7 Fr1 2.5 K j 20% 不 稳 定 水 跃 2.5 Fr1 4.5 K j 20% ~ 45% 稳 定 水 跃 4.5 Fr1 9 K j 45% ~ 70% 强 水 跃 9 Fr1 K j 85%
一.明渠水流的两种流态及其判别
1.明渠水流的两种流态
急流(Supercritical flow ) 当底坡陡峻，水流湍急，遇到障 碍物时，水面在障碍物顶上或稍 向上游隆起。但是障碍物对上游 较远处的水流并不发生影响。这 种水流状态称为急流。
一.明渠水流的两种流态及其判别
1.明渠水流的两种流态
缓流Subcritical Flow 底坡平缓，流速较小，遇到 渠底有阻水的障碍物时，在 障碍物处水面形成跌落，而 在其上游则普遍壅高，一直 影响到上游较远处。这种水

水力学第六章明渠恒定流PPT课件


06 明渠恒定流的研究前沿与 展望
新型流动现象的探索
新型流动现象
随着科学技术的不断进步，越来越多的新 型流动现象在水力学领域被发现。这些现 象不仅拓展了我们对水力学基本规律的理 解，还为解决实际问题提供了新的思路。
探索方法
为了探索这些新型流动现象，研究者们 采用了多种方法，包括理论分析、数值 模拟和实验观测。这些方法相互补充， 有助于更全面地了解流动现象的本质。
明渠恒定流的应用场景
总结词
明渠恒定流的应用场景包括天然河流、 人工渠道、水库等。
VS
详细描述
在自然界中，许多河流的水流状态可以视 为明渠恒定流。通过研究明渠恒定流的流 动规律，可以更好地理解河流的水力学特 性，为河流治理、航道建设等提供理论支 持。此外，在水利工程中，人工渠道和水 库的设计也需要考虑明渠恒定流的流动特 性，以确保水流的稳定和工程的正常运行 。
能量平衡与转化
01能量平衡在恒定流 Nhomakorabea件下，水流系统的总能量保持不变。即水流在运动过程中输
入的能量等于输出的能量加上损失的能量。
02 03
能量转化
水流在运动过程中，由于克服阻力而损失的机械能可以转化为热能或其 他形式的能量。例如，在管路系统中，由于流动摩擦而损失的机械能可 以转化为热能，导致水温升高。
阻力系数与雷诺数
阻力系数是描述流动阻力的一个重要参数，它与流动的几何形状、液体的物理性 质以及流动状态有关。在明渠恒定流中，阻力系数可以通过实验测定或根据经验 公式计算。
雷诺数是描述流动状态的一个无量纲数，它由流速、水力直径和液体动力粘度组 成。在明渠恒定流中，雷诺数的大小决定了流动的形态（如层流或湍流）。不同 的流动形态具有不同的阻力系数和流速分布。
