第六讲：西门子模拟量模块

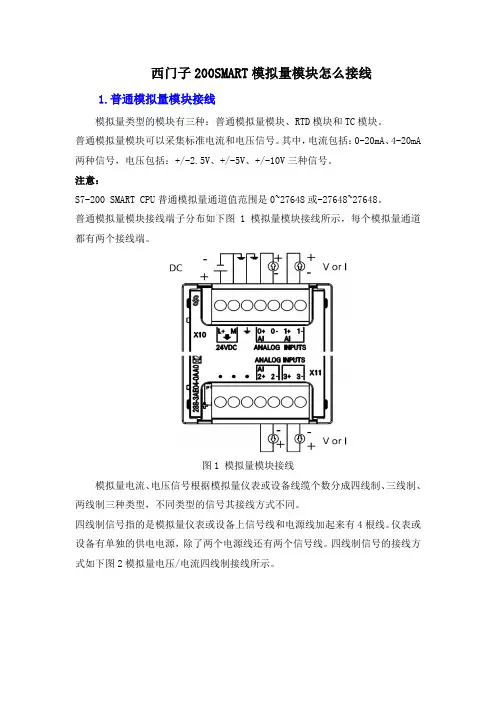

西门子200SMART模拟量模块怎么接线1.普通模拟量模块接线模拟量类型的模块有三种：普通模拟量模块、RTD模块和TC模块。

普通模拟量模块可以采集标准电流和电压信号。

其中，电流包括：0-20mA、4-20mA 两种信号，电压包括：+/-2.5V、+/-5V、+/-10V三种信号。

注意：S7-200 SMART CPU普通模拟量通道值范围是0~27648或-27648~27648。

普通模拟量模块接线端子分布如下图 1 模拟量模块接线所示，每个模拟量通道都有两个接线端。

图1 模拟量模块接线模拟量电流、电压信号根据模拟量仪表或设备线缆个数分成四线制、三线制、两线制三种类型，不同类型的信号其接线方式不同。

四线制信号指的是模拟量仪表或设备上信号线和电源线加起来有4根线。

仪表或设备有单独的供电电源，除了两个电源线还有两个信号线。

四线制信号的接线方式如下图2模拟量电压/电流四线制接线所示。

图2 模拟量电压/电流四线制接线三线制信号是指仪表或设备上信号线和电源线加起来有3根线，负信号线与供电电源M线为公共线。

三线制信号的接线方式如下图3 模拟量电压/电流三线制接线所示。

图3 模拟量电压/电流三线制接线两线制信号指的是仪表或设备上信号线和电源线加起来只有两个接线端子。

由于S7-200 SMART CPU模拟量模块通道没有供电功能，仪表或设备需要外接24V 直流电源。

两线制信号的接线方式如下图4 模拟量电压/电流两线制接线所示。

图4 模拟量电压/电流两线制接线不使用的模拟量通道要将通道的两个信号端短接，接线方式如下图 5 不使用的通道需要短接所示。

图5 不使用的通道需要短接2. RTD模块接线RTD热电阻温度传感器有两线、三线和四线之分，其中四线传感器测温值是最准确的。

S7-200 SMART EM RTD模块支持两线制、三线制和四线制的RTD传感器信号，可以测量PT100、PT1000、Ni100、Ni1000、Cu100等常见的RTD温度传感器，具体型号请查阅《S7-200 SMART系统手册》。

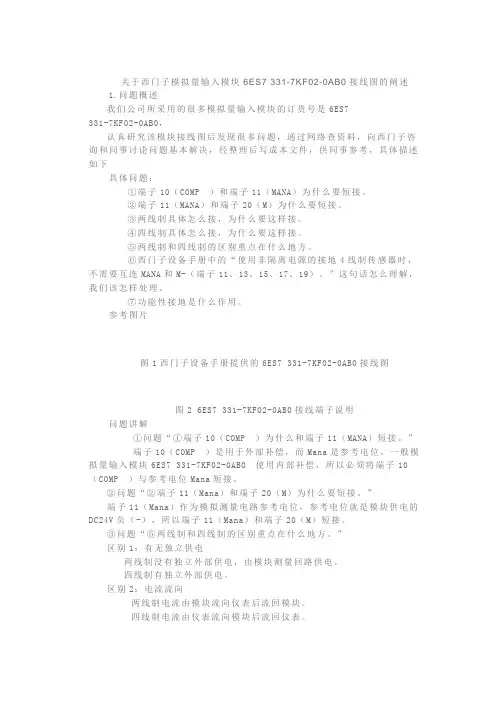

关于西门子模拟量输入模块6ES7 331-7KF02-0AB0接线图的阐述1.问题概述我们公司所采用的很多模拟量输入模块的订货号是6ES7331-7KF02-0AB0，认真研究该模块接线图后发现很多问题，通过网络查资料，向西门子咨询和同事讨论问题基本解决，经整理后写成本文件，供同事参考，具体描述如下具体问题：①端子10（COMP ）和端子11（MANA）为什么要短接。

②端子11（MANA）和端子20（M）为什么要短接。

③两线制具体怎么接，为什么要这样接。

④四线制具体怎么接，为什么要这样接。

⑤两线制和四线制的区别重点在什么地方。

⑥西门子设备手册中的“使用非隔离电源的接地4线制传感器时，不需要互连MANA和M-（端子11、13、15、17、19）。

”这句话怎么理解，我们该怎样处理。

⑦功能性接地是什么作用。

参考图片图1西门子设备手册提供的6ES7 331-7KF02-0AB0接线图图2 6ES7 331-7KF02-0AB0接线端子说明问题讲解①问题“①端子10（COMP ）为什么和端子11（MANA）短接。

”端子10（COMP ）是用于外部补偿，而Mana是参考电位，一般模拟量输入模块6ES7 331-7KF02-0AB0 使用内部补偿，所以必须将端子10（COMP ）与参考电位Mana短接。

②问题“②端子11（Mana）和端子20（M）为什么要短接。

”端子11（Mana）作为模拟测量电路参考电位，参考电位就是模块供电的DC24V负（-），所以端子11（Mana）和端子20（M）短接。

③问题“⑤两线制和四线制的区别重点在什么地方。

”区别1：有无独立供电两线制没有独立外部供电，由模块测量回路供电。

四线制有独立外部供电。

区别2：电流流向两线制电流由模块流向仪表后流回模块。

四线制电流由仪表流向模块后流回仪表。

图3 四线制和两线制电流流向④问题“③两线制具体怎么接，为什么要这样接。

”两线制仪表把测量的正M0 连接到端子2上，测量的负M0-连接到端子3上，端子3无需接地。

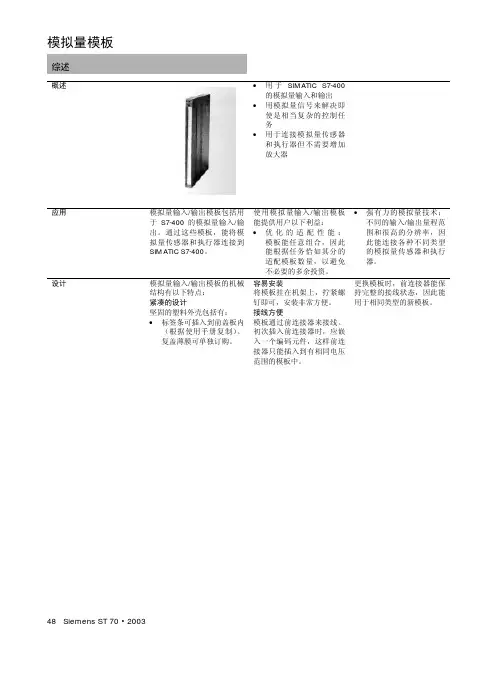

综述概述•用于SIMATIC S7-400的模拟量输入和输出•用模拟量信号来解决即使是相当复杂的控制任务•用于连接模拟量传感器和执行器但不需要增加放大器应用模拟量输入/输出模板包括用于S7-400的模拟量输入/输出。

通过这些模板，能将模拟量传感器和执行器连接到SIMATIC S7-400。

使用模拟量输入/输出模板能提供用户以下利益：•优化的适配性能；模板能任意组合，因此能根据任务恰如其分的适配模板数量，以避免不必要的多余投资。

•强有力的模拟量技术；不同的输入/输出量程范围和很高的分辨率，因此能连接各种不同类型的模拟量传感器和执行器。

设计模拟量输入/输出模板的机械结构有以下特点：紧凑的设计坚固的塑料外壳包括有：•标签条可插入到前盖板内（根据使用手册复制）。

复盖薄膜可单独订购。

容易安装将模板挂在机架上，拧紧螺钉即可，安装非常方便。

接线方便模板通过前连接器来接线。

初次插入前连接器时，应嵌入一个编码元件，这样前连接器只能插入到有相同电压范围的模板中。

更换模板时，前连接器能保持完整的接线状态，因此能用于相同类型的新模板。

SM 431模拟量输入模板概述•用于SIMATIC S7-400的模拟量输入•用于连接电压和电流传感器、热电偶、电阻器和热电阻•分辨率为13到16位应用模拟量输入模板将从过程来的模拟量信号转换成S7-400内部处理用的数字量信号。

电压和电流传感器、热电偶、电阻器和热电阻可作为传感器连接到S7-200。

设计模拟量输入模板有以下特点•紧凑型设计；坚固的塑料外壳内包含：- 带编码元件的前连接器- 标签条•安装简便•易于接线：将导线直接插入前连接器功能其性能还包括：•分辨率从13位到16位•各种不同的测量范围•报警功能•诊断图19用于电压测量的模拟量输入模板的端子接线图6ES7 431-1KF00-0AB0 6ES7 431-1KF10-0AB0 6ES7 431-1KF20-0AB0 6ES7 431-1HH00-0AB0 6ES7 431-7QH00-0AB0SM 431模拟量输入模板技术规范6ES7 431-0HH00-0AB01KF00-0AB01KF10-0AB01KF20-0AB07QH00-0AB07KF00-0AB07KF10-0AB0输入点数•用于电压和电流测量•用于电阻测量16-8484841688--8中断•极限值中断•诊断中断--------可参数化可参数化可以可以可以可以诊断----可参数化可以可以额定电压L+•反极性保护24 V DC有--24 V DC有24 V DC有24 V DC有----输入范围/输入电阻±1V/10MΩ±10V/100kΩ±1至5 V/100 kΩ4-20mA/50Ω±20mA/50Ω±1 V/200 kΩ±10V/100kΩ±1至5 V/200 kΩ±20mA/80Ω4-20mA/80Ω0-600Ω±80mV/>1MΩ±250mV/>1 MΩ±500mV/>1MΩ±1V/>1MΩ±2.5V/>1MΩ±5 V/>1MΩ±10V/>1MΩ1-5 V/>1MΩ0-20mA/>50Ω4-20 mA/>50Ω0-48Ω0-150Ω0-300Ω0-600Ω0-6000Ω(使用为5kΩ)±1V/10MΩ1-5 V/10MΩ±10V/100kΩ±1-5 V/10MΩ±20mA/50Ω4-20mA/50Ω0-600Ω±25 mV/>1MΩ±50 mV/>1MΩ±80 mV/>1MΩ±250mV/>1MΩ±500mV/>1MΩ±1V/>1MΩ±2.5V/>1MΩ±5 V/>1MΩ1-5V/>1MΩ±10mV/>1 MΩ0-20mA/>50Ω±5mA>50Ω±10mA>50Ω±20mA>50Ω4-20mA/>50Ω0-48Ω0-150Ω0-300Ω0-600Ω0-6000Ω(使用为5kΩ)±20 mV，±50 mV，±80 mV，±100 mV，±250 mV，±500 mV，±1 V，±2.5 V，±5 V，±10 V，1-5 V，±5 mA，±10 mA，±20 mA，±3.2 mA，0-20 mA4-20 mA-电压输入时允许的输入电压(破坏极限)，最大20 V50 V18 V18 V18 V200 V AC±30 V电流输入时允许的输入电流(破坏极限)，最大40 mA50 mA40 mA54 mA40 mA--传感器信号连接•用于电流测量- 2线变送器- 4线变送器•用于电阻测量- 2端连接- 3端连接- 4端连接可以可以---可以，带外部变送器可以可以-可以可以可以可以可以可以可以可以可以可以可以可以可以可以可以可以-可以--可以---可以可以隔离•内部/外部•通过通道无无有无有无有无有无有有有无SM 431模拟量输入模板技术规范6ES7 431-0HH00-0AB01KF00-0AB01KF10-0AB01KF20-0AB07QH00-0AB07KF00-0AB07KF10-0AB0特性线性化•对于热电偶•对于热电阻----B,R,S,T,E,J,K,N,U,L型Pt100, 200,500, 1000;Ni100--B,R,S,T,E,J,K,N,U,L型Pt100, 200,500, 1000;Ni100,Ni1000B,R,S,T,E,J,K,N,U,L型-Pt100/200/500/1000;Ni100/1000可选择不同的特性(欧洲/美国)温度补偿•内部•外部有补偿盒•外部有Pt100•动态参考---------可以可以可以-----可以可以可以有有-有----每通道积分/转换时间/分辨率•积分时间(ms)•基本转换时间(ms，可配置)•电阻测量的附加转换时间(ms)•开路监视附加的转换时间•开路监视和电阻测量附加的转换时间•分辨率•干扰电压抑制16.7或2055或56---12位+符号位/13位60/50Hz16.7或2023或25---13位60/50Hz16.7/2020.1/23.540.2/474.3 ms5.5 ms14位60/50 Hz-52µs---14位400/60/50 Hz2.5/16.7/206/21.1/23.512/40.2/474.3 ms5.5ms16位400/60/50 Hz50Hz时；20ms (整个模板)---1ms(模板)15位+符号/16位400/60/50Hz50Hz时；20ms整个模板，包括断线---无15位+符号/16位60/50 Hz运行误差极限(对应于输入范围的整个温度范围)最大±0.65%，1-5V时1.0%±1.25%±0.5%±0.9%±0.4%根据需要±1℃基本误差(25℃时的操作极限，参照输入范围)，最大±0.25%，0.5%(1至5V)±0.8%±0.3%±0.75%±0.3%根据需要±0.2℃共模测试电压(输入相对每一个其它点)8 V AC30 V AC120 V AC8 V AC120 V AC120 V AC无电缆长度(屏蔽)最大200 m200 m200 m50 m(用于热电偶和输入范围≤80 mV)200 m200 m50 m(用于热电偶和输入范围≤80 mV)200 m50 m(用于热电偶和输入范围≤80 mV)200 m50 m(用于热电偶和输入范围≤80 mV)功耗•从S7-400背板总线(5VDC)，最大•从L+，最大100 mA400 mA350 mA-600 mA200 mA1000 mA200 mA700 mA400 mA1200 mA400 mA650 mA400 mA功率损失，典型值2 W1.8 W 3.5 W 4.9 W 4.5 W 5 W 5 W总线和模拟量部分之间的隔离测试电压1500 V AC1500 V AC1500 V AC1500 V AC1500 V AC1500 V AC1500 V AC所需插槽1个1个1个1个1个1个1个尺寸(W×H×D)，mm25x290x21025x290x21025x290x21025x290x21025x290x21025x290x21025x290x210重量，约500 g480 g500 g500 g650 g650 g650 gSM 431模拟量输入模板订货数据订货号订货号SM 431模拟量输入模板SIMATIC手册集6ES7 998-8XC01-8YE0 16输入，非隔离，13位6ES7 431-0HH00-0AB0CD-ROM电子手册，5种语言8输入，隔离，13位6ES7 431-1KF00-0AB0S7-200/300/400，C7，LOGO!，8输入，隔离，14位；有线性化6ES7 431-1KF10-0AB0SIMATIC DP，PC，PG，STEP 7，8输入，隔离，14位6ES7 431-1KF20-0AB0工程工具，运行软件，PCS 7，16输入，隔离，16位；过程中6ES7 431-7QH00-0AB0SIMATIC HMI，SIMATIC NET断能力SIMATIC手册集升级服务1年6ES7 998-8XC01-8YE28输入，隔离，16位；过程中断能力，用于热电偶(电流、电压)6ES7 431-7KF00-0AB0当前光盘上的S7手册集，可有3次后续升级8输入，隔离，16位；过程中断6ES7 431-7KF10-0AB0“SIMATIC S7-400可编程序控能力，用于热电阻制器”前连接器(1个)包括操作清单螺钉型端子6ES7 492-1AL00-0AA0德文6ES7 498-8AA03-8AA0弹簧型端子6ES7 492-1BL00-0AA0英文6ES7 498-8AA03-8BA0簧片端子6ES7 492-1CL00-0AA0法文6ES7 498-8AA03-8CA0 SIMATIC T OP（连接）见后面数据西班牙文6ES7 498-8AA03-8DA0标签条的覆盖薄膜6ES7 492-2XX00-0AA0意大利文6ES7 498-8AA03-8EA0备件SM 432模拟量输出模板概述•用于SIMATIC S7-400的模拟量输出•用于连接模拟量执行器应用模拟量输出模板将从S7-400来的数字量转换为过程用的模拟量信号设计模拟量输出模板的机械特性如下：•紧凑的设计坚固的塑料外壳包括有：- 标签条•容易安装•接线方便模板通过前连接器来接线。

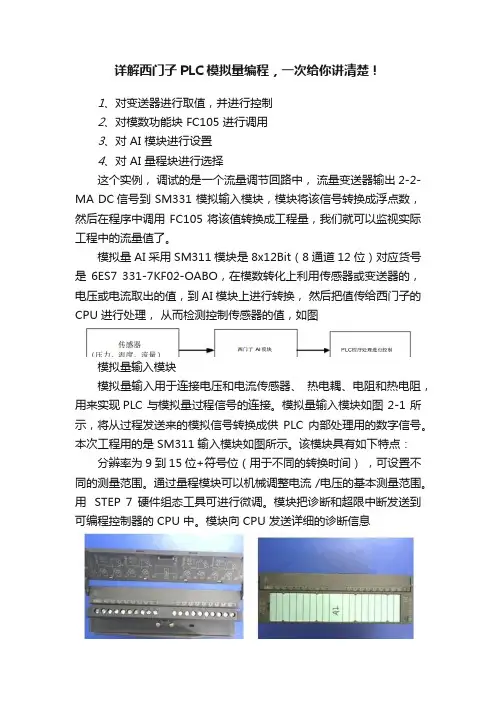

详解西门子PLC模拟量编程，一次给你讲清楚！1、对变送器进行取值，并进行控制2、对模数功能块 FC105 进行调用3、对 AI 模块进行设置4、对 AI 量程块进行选择这个实例，调试的是一个流量调节回路中，流量变送器输出 2-2-MA DC信号到 SM331 模拟输入模块，模块将该信号转换成浮点数，然后在程序中调用FC105将该值转换成工程量，我们就可以监视实际工程中的流量值了。

模拟量 AI 采用 SM311 模块是 8x12Bit（8 通道 12 位）对应货号是6ES7 331-7KF02-OABO，在模数转化上利用传感器或变送器的，电压或电流取出的值，到 AI 模块上进行转换，然后把值传给西门子的CPU 进行处理，从而检测控制传感器的值，如图模拟量输入模块模拟量输入用于连接电压和电流传感器、热电耦、电阻和热电阻，用来实现PLC 与模拟量过程信号的连接。

模拟量输入模块如图 2-1 所示，将从过程发送来的模拟信号转换成供PLC 内部处理用的数字信号。

本次工程用的是 SM311 输入模块如图所示。

该模块具有如下特点：分辨率为 9 到 15 位+符号位（用于不同的转换时间），可设置不同的测量范围。

通过量程模块可以机械调整电流 /电压的基本测量范围。

用STEP 7硬件组态工具可进行微调。

模块把诊断和超限中断发送到可编程控制器的 CPU 中。

模块向 CPU 发送详细的诊断信息模拟量输入模块的接线方式两线制电流和四线制电流都只有两根信号线，它们之间的主要区别在于：两线制电流的两根信号线既要给传感器或者变送器供电，又要提供电流信号；而四线制电流的两根信号线只提供电流信号。

因此，通常提供两线制电流信号的传感器或者变送器是无源的；而提供四线制电流信号的传感器或者变送器是有源的。

因此，当 PLC 的模板输入通道设定为连接四线制传感器时， PLC 只从模板通道的端子上采集模拟信号，如图 2-3，而当 PLC 的模板输入通道设定为连接二线制传感器时，如图2-2，PLC 的模拟输入模板的通道上还要向外输出一个直流24V的电源，以驱动两线制传感器工作。

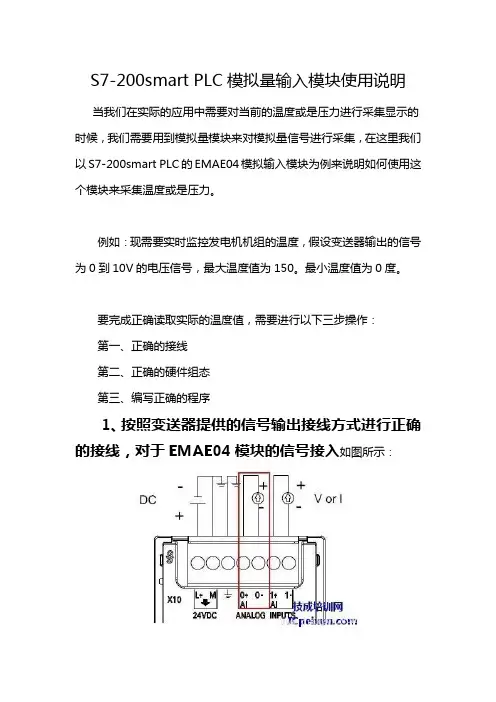

S7-200smart PLC模拟量输入模块使用说明当我们在实际的应用中需要对当前的温度或是压力进行采集显示的时候，我们需要用到模拟量模块来对模拟量信号进行采集，在这里我们以S7-200smart PLC的EMAE04模拟输入模块为例来说明如何使用这个模块来采集温度或是压力。

例如：现需要实时监控发电机机组的温度，假设变送器输出的信号为0到10V的电压信号，最大温度值为150。

最小温度值为0度。

要完成正确读取实际的温度值，需要进行以下三步操作：第一、正确的接线第二、正确的硬件组态第三、编写正确的程序1、按照变送器提供的信号输出接线方式进行正确的接线，对于EMAE04模块的信号接入如图所示：若变送器为三线制输出的变送器，则接线时，先把变送器的24V 电源接上，变送器上的信号输出接端0+，0-端子接24V电源负。

2、打开S7-200smart的编程软件，打开其系统块对其进行硬件组态。

如图所示：注意：对于信号类型的选择，通道0的设置对通道1的设置也有效，通道2的设置对通道3 也同样有效。

3、编写转换程序S7-200smartPLC来说其最大的数字量为27648。

我们可以根据其得到的数字量的大小转换成我们实际的温度值。

对其转换程序，我们可以使用S7-200中的scaling模拟量转换库，使用库移植的方法把其移植到S7-200smart的软件中。

其移植方法可以参考前面所介绍的内容。

Input :表示需要转换的数字量，即采样所的数字量Ish：换算对象的高限，即最大模拟量所对应的数字量值（27648）Isl: 换算对象的低限，即最小模拟量所对应的数字量值（0）Osh：换算结果的高限，即测量范围最大值Osl：换算结果的底限，即测量范围最小值。

VD100：换算结果所存储的值。

第二部分：如何引用模拟量的地址在软件中，就可以看到，以上模块量模块的地址就是：AIW16 18 20 22AIW32 34 36 38。

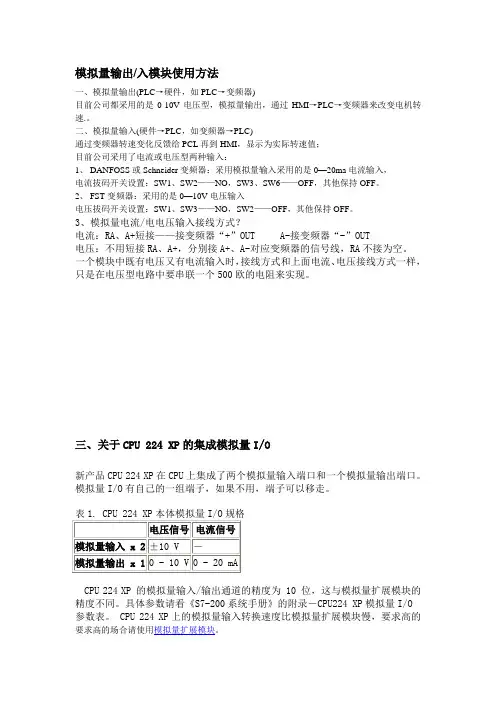

模拟量输出/入模块使用方法一、模拟量输出(PLC→硬件，如PLC→变频器)目前公司都采用的是0-10V电压型，模拟量输出，通过HMI→PLC→变频器来改变电机转速.。

二、模拟量输入(硬件→PLC，如变频器→PLC)通过变频器转速变化反馈给PCL再到HMI，显示为实际转速值；目前公司采用了电流或电压型两种输入：1、DANFOSS或Schneider变频器：采用模拟量输入采用的是0—20ma电流输入，电流拔码开关设置：SW1、SW2——NO，SW3、SW6——OFF，其他保持OFF。

2、FST变频器：采用的是0—10V电压输入电压拔码开关设置：SW1、SW3——NO，SW2——OFF，其他保持OFF。

3、模拟量电流/电电压输入接线方式？电流：RA、A+短接——接变频器“+”OUT A-接变频器“-”OUT电压：不用短接RA、A+，分别接A+、A-对应变频器的信号线，RA不接为空。

一个模块中既有电压又有电流输入时，接线方式和上面电流、电压接线方式一样，只是在电压型电路中要串联一个500欧的电阻来实现。

三、关于CPU 224 XP的集成模拟量I/O新产品CPU 224 XP在CPU上集成了两个模拟量输入端口和一个模拟量输出端口。

模拟量I/O有自己的一组端子，如果不用，端子可以移走。

CPU 224 XP 的模拟量输入/输出通道的精度为 10 位，这与模拟量扩展模块的精度不同。

具体参数请看《S7-200系统手册》的附录－CPU224 XP模拟量I/O参数表。

CPU 224 XP上的模拟量输入转换速度比模拟量扩展模块慢，要求高的要求高的场合请使用模拟量扩展模块。

CPU 224 XP 集成模拟量I/O接线CPU 224 XP本体集成的模拟量I/O接线图如下：图1. 接线图图中：a.此处表示A+和B+都可以接±10V信号 (模拟量输入)b.电流型负载接在I和M端子之间(模拟量输出)c.电压型负载接在V和M端子之间(模拟量输出)常问问题CPU 224 XP本体上有没有电流信号模拟量输入？没有。

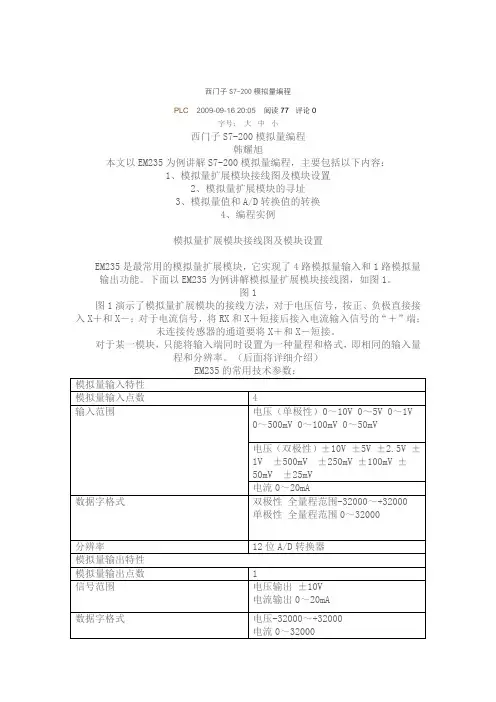

西门子S7-200模拟量编程PLC 2009-09-16 20:05 阅读77 评论0字号：大中小西门子S7-200模拟量编程韩耀旭本文以EM235为例讲解S7-200模拟量编程，主要包括以下内容：1、模拟量扩展模块接线图及模块设置2、模拟量扩展模块的寻址3、模拟量值和A/D转换值的转换4、编程实例模拟量扩展模块接线图及模块设置EM235是最常用的模拟量扩展模块，它实现了4路模拟量输入和1路模拟量输出功能。

下面以EM235为例讲解模拟量扩展模块接线图，如图1。

图1图1演示了模拟量扩展模块的接线方法，对于电压信号，按正、负极直接接入X＋和X－；对于电流信号，将RX和X＋短接后接入电流输入信号的“＋”端；未连接传感器的通道要将X＋和X－短接。

对于某一模块，只能将输入端同时设置为一种量程和格式，即相同的输入量程和分辨率。

（后面将详细介绍）量的单/双极性、增益和衰减。

模拟量输入为单极性输入，SW6为OFF时，模拟量输入为双极性输入。

SW4和SW5决定输入模拟量的增益选择，而SW1，SW2，SW3共同决定了模拟量的衰减选择。

根据上表6个DIP开关的功能进行排列组合，所有的输入设置如下表：6个DIP开关决定了所有的输入设置。

也就是说开关的设置应用于整个模块，开关设置也只有在重新上电后才能生效。

输入校准模拟量输入模块使用前应进行输入校准。

其实出厂前已经进行了输入校准，如果OFFSET和GAIN电位器已被重新调整，需要重新进行输入校准。

其步骤如下：A、切断模块电源，选择需要的输入范围。

B、接通CPU和模块电源，使模块稳定15分钟。

C、用一个变送器，一个电压源或一个电流源，将零值信号加到一个输入端。

D、读取适当的输入通道在CPU中的测量值。

E、调节OFFSET（偏置）电位计，直到读数为零，或所需要的数字数据值。

F、将一个满刻度值信号接到输入端子中的一个，读出送到CPU的值。

G、调节GAIN（增益）电位计，直到读数为32000或所需要的数字数据值。

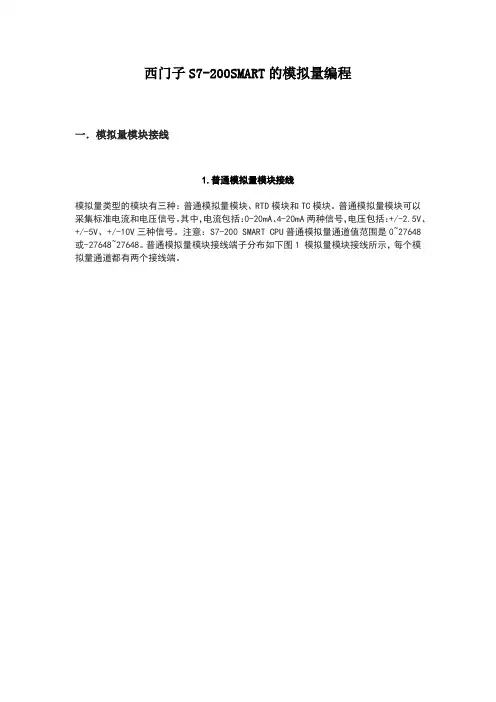

西门子S7-200SMART的模拟量编程一．模拟量模块接线1.普通模拟量模块接线模拟量类型的模块有三种：普通模拟量模块、RTD模块和TC模块。

普通模拟量模块可以采集标准电流和电压信号。

其中，电流包括：0-20mA、4-20mA两种信号，电压包括：+/-2.5V、+/-5V、+/-10V三种信号。

注意：S7-200 SMART CPU普通模拟量通道值范围是0~27648或-27648~27648。

普通模拟量模块接线端子分布如下图1 模拟量模块接线所示，每个模拟量通道都有两个接线端。

图1模拟量模块接线模拟量电流、电压信号根据模拟量仪表或设备线缆个数分成四线制、三线制、两线制三种类型，不同类型的信号其接线方式不同。

四线制信号指的是模拟量仪表或设备上信号线和电源线加起来有4根线。

仪表或设备有单独的供电电源，除了两个电源线还有两个信号线。

四线制信号的接线方式如下图2模拟量电压/电流四线制接线所示。

图2模拟量电压/电流四线制接线三线制信号是指仪表或设备上信号线和电源线加起来有3根线，负信号线与供电电源M 线为公共线。

三线制信号的接线方式如下图3 模拟量电压/电流三线制接线所示。

图3模拟量电压/电流三线制接线两线制信号指的是仪表或设备上信号线和电源线加起来只有两个接线端子。

由于S7-200 SMART CPU模拟量模块通道没有供电功能，仪表或设备需要外接24V直流电源。

两线制信号的接线方式如下图4 模拟量电压/电流两线制接线所示。

图4模拟量电压/电流两线制接线不使用的模拟量通道要将通道的两个信号端短接，接线方式如下图5 不使用的通道需要短接所示。

图5 不使用的通道需要短接2. RTD模块接线RTD热电阻温度传感器有两线、三线和四线之分，其中四线传感器测温值是最准确的。

S7-200 SMART EM RTD模块支持两线制、三线制和四线制的RTD传感器信号，可以测量PT100、PT1000、Ni100、Ni1000、Cu100等常见的RTD温度传感器，具体型号请查阅《S7-200 SMART系统手册》。

西门子S7-200模拟量编程PLC 2009-09-16 20:05 阅读77 评论0字号：大中小西门子S7-200模拟量编程韩耀旭本文以EM235为例讲解S7-200模拟量编程，主要包括以下内容：1、模拟量扩展模块接线图及模块设置2、模拟量扩展模块的寻址3、模拟量值和A/D转换值的转换4、编程实例模拟量扩展模块接线图及模块设置EM235是最常用的模拟量扩展模块，它实现了4路模拟量输入和1路模拟量输出功能。

下面以EM235为例讲解模拟量扩展模块接线图，如图1。

图1图1演示了模拟量扩展模块的接线方法，对于电压信号，按正、负极直接接入X＋和X－；对于电流信号，将RX和X＋短接后接入电流输入信号的“＋”端；未连接传感器的通道要将X＋和X－短接。

对于某一模块，只能将输入端同时设置为一种量程和格式，即相同的输入量程和分辨率。

（后面将详细介绍）量的单/双极性、增益和衰减。

模拟量输入为单极性输入，SW6为OFF时，模拟量输入为双极性输入。

SW4和SW5决定输入模拟量的增益选择，而SW1，SW2，SW3共同决定了模拟量的衰减选择。

6个DIP开关决定了所有的输入设置。

也就是说开关的设置应用于整个模块，开关设置也只有在重新上电后才能生效。

输入校准模拟量输入模块使用前应进行输入校准。

其实出厂前已经进行了输入校准，如果OFFSET和GAIN电位器已被重新调整，需要重新进行输入校准。

其步骤如下：A、切断模块电源，选择需要的输入范围。

B、接通CPU和模块电源，使模块稳定15分钟。

C、用一个变送器，一个电压源或一个电流源，将零值信号加到一个输入端。

D、读取适当的输入通道在CPU中的测量值。

E、调节OFFSET（偏置）电位计，直到读数为零，或所需要的数字数据值。

F、将一个满刻度值信号接到输入端子中的一个，读出送到CPU的值。

G、调节GAIN（增益）电位计，直到读数为32000或所需要的数字数据值。

H、必要时，重复偏置和增益校准过程。

EM AM03模拟量扩展模块用户手册版本：V2.01发布日期：2/2023大连德嘉工控设备有限公司目录1.产品概述 (3)2.技术参数 (5)3.接线图 (7)1产品概述所有SMART200系列模拟量扩展模块接口均与原装模块一致，使用及配置方式也与原装模块一致，可直接替换原装模块使用，可搭配西门子SMART SR/ST系列CPU使用。

完美兼容：兼容西门子Smart扩展模块。

尺寸W x H x D(mm)：45x100x81模拟量扩展模块产品选型型号订货号描述EM AE046WB7288-3AE04-0AA04点模拟量输入EM AE086WB7288-3AE08-0AA08点模拟量输入EM AQ026WB7288-3AQ02-0AA02点模拟量输出EM AQ046WB7288-3AQ040AA04点模拟量输出EM AM036WB7288-3AM03-0AA02点模拟量输入/1点模拟量输出EM AM066WB7288-3AM06-0AA04点模拟量输入/2点模拟量输出EM AR026WB7288-3AR02-0AA02点模拟量（RTD）输入EM AR046WB7288-3AR04-0AA04点模拟量（RTD）输入EM AT046WB7288-3AT04-0AA04点模拟量（TC）输入2技术参数型号EM AM03订货号6WB7288-3AM03-0AA0尺寸W x H x D(mm)45x100x81功耗 1.1W（无负载）电流消耗（SM总线）60mA30mA（无负载）电流消耗(24V DC)50mA（每个通道存在20mA负载）输入点数2类型电压或电流（差动）：可2个选为一组范围±10V、±5V、±2.5V或0到20mA满量程范围（数据字）-27,648到27,648电压：27,649到32,511/-27,649到-32,512过冲/下冲范围（数据字）电流：27,649到32,511/-4,864到0电压：32,512到32,767/-32,513到-32,768上溢/下溢（数据字）电流：32,512到32,767/-4,865到-32,768电压模式：12位+符号分辨率电流模式：12位电压模式：满量程的±0.1%/±0.2%精度（25°C/0到55°C）电流模式：满量程的±0.2%/±0.3%输出点数1类型电压或电流范围±10V或0到20mA电压模式：11位+符号分辨率电流模式：11位电压：-27,648到27,648满量程范围（数据字）电流：0到27,648精度（25°C/0到55°C）满量程的±0.5%/±1.0%电压：300μs(R)，750μs(1uF)稳定时间（新值的95%）电流：600μs(1mH)，2ms(10mH)电压：≥1000Ω负载阻抗电流：≤500ΩSTOP模式下的输出行为上一个值或替换值（默认值为0）隔离（现场侧与逻辑侧）无100m屏蔽双绞线电缆长度（最大值），以米为单位3接线图接线电流变送器可用作2线制变送器和4线制变送器，如下图所示。

对输入、输出模拟量的PLC编程的探讨及编程实例解析对于初学PLC编程的人来说，模拟量输入、输出模块的编程要比用位变量进行一般的程序控制难的多，因为它不仅仅是程序编程，而且还涉及到模拟量的转换公式推导与使用的问题。

不同的传感变送器，通过不同的模拟量输入输出模块进行转换，其转换公式是不一样的，如果选用的转换公式不对，编出的程序肯定是错误的。

比如有3个温度传感变送器：（1）、测温范围为 0~200，变送器输出信号为4～20ma（2）、测温范围为 0~200，变送器输出信号为0～5V（3）、测温范围为－100~500，变送器输出信号为4～20ma（1）和（2）二个温度传感变送器，测温范围一样，但输出信号不同，（1）和(3)传感变送器输出信号一样，但测温范围不同，这3个传感变送器既使选用相同的模拟量输入模块，其转换公式也是各不相同。

一、转换公式的推导下面选用S7-200的模拟量输入输出模块EM235的参数为依据对上述的3个温度传感器进行转换公式的推导：对于(1)和（3）传感变送器所用的模块，其模拟量输入设置为0～20ma电流信号 ,20ma对应数子量=32000，4 ma对应数字量=6400；对于（2）传感变送器用的模块，其模拟量输入设置为0～5V电压信号，5V 对应数字量=32000，0V对应数字量=0；这3种传感変送器的转换公式该如何推导的呢？这要借助与数学知识帮助，请见下图：上面推导出的（2-1）、（2-2）、（2-3）三式就是对应（1）、（2）、（3）三种温度传感变送器经过模块转换成数字量后再换算为被测量的转换公式。

编程者依据正确的转换公式进行编程，就会获得满意的效果。

二、变送器与模块的连接通常输出4～20ma电流信号的传感变送器，对外输出只有 +、- 二根连线，它需要外接24V电源电压才能工作，如将它的+、- 二根连线分别与24V电源的正负极相连，在被测量正常变化范围内，此回路将产生4～20ma电流，见下左图。

模拟量模块6ES7331-1KF01-0AB0 SM331 模拟量输入模块 8通道电压电流电阻PT100 13位(+符号位) 中断及诊断功能光电隔离 40针前连接器6ES7331-7KB01-0AB0 SM331 模拟量输入模块 2通道电压电流电阻热电阻热电偶 9/12/14位（+符号位）中断及诊断功能光电隔离 20针前连接器6ES7331-7KB02-0AB0 SM331 模拟量输入模块 2通道电压电流电阻热电阻热电偶 9/12/14位（+符号位）中断及诊断功能光电隔离 20针前连接器6ES7331-7KB81-0AB0 SM331 模拟量输入模块 2通道电压电流电阻热电阻热电偶 9/12/14位（+符号位）中断及诊断功能光电隔离扩展温度范围 20针前连接器6ES7331-7KF01-0AB0 SM331 模拟量输入模块 8通道电压电流电阻热电阻热电偶 9/12/14位（+符号位）中断及诊断功能光电隔离 20针前连接器6ES7331-7KF02-0AB0 SM331 模拟量输入模块 8通道电压电流热电阻热电偶 9/12/14位(+符号位) 中断及诊断功能光电隔离 20针前连接器6ES7331-7NF00-0AB0 SM331 模拟量输入模块 8通道电压电流 15位（+符号位）光电隔离 40针前连接器6ES7331-7NF10-0AB0 SM331 模拟量输入模块 8通道电压电流 15位(+符号位) 光电隔离 40针前连接器6ES7331-7PF00-0AB0 SM331 模拟量输入模块 8通道电阻 15位；热电阻 24位（+符号位）光电隔离 40针前连接器6ES7331-7PF01-0AB0 SM331 模拟量输入模块 8通道电阻 15位(+符号位);热电阻 24(+符号位) 光电隔离 40针前连接器6ES7331-7PF10-0AB0 SM331 模拟量输入模块 8通道热电偶 24位（+符号位）光电隔离 40针前连接器6ES7331-7PF11-0AB0 SM331 模拟量输入模块 8通道热电偶 24(+符号位) 光电隔离 40针前连接器6ES7331-7RD00-0AB0 SM331 数字量输入模块 4通道 0/4~20mA 10~15位（+符号位）诊断功能光电隔离防爆型 20针前连接器6ES7331-7SF00-0AB0 SM331 数字量输入模块 8通道/热电偶 4通道/热电阻10~15位（+符号位）诊断功能光电隔离防爆型 20针前连接器6ES7331-7TB00-0AB0 SM331 模拟量输入模块 2通道 0/4-20mA HART 诊断功能光电隔离用于使用IM153-2的ET200M 20针前连接器6ES7332-5HB01-0AB0 SM332 模拟量输出模块 2通道电压电流 11位（+符号位）或12位光电隔离 20针前连接器6ES7332-5HB81-0AB0 SM332 模拟量输出模块 2通道电压电流 11位（+符号位）或12位光电隔离扩展温度范围 20针前连接器6ES7332-5HD01-0AB0 SM332 模拟量输出模块 4通道电压电流 11位（+符号位）或12位诊断功能光电隔离 20针前连接器6ES7332-5RD00-0AB0 SM332 数字量输出模块 4通道 0/4~20mA 15位诊断功能光电隔离防爆型 20针前连接器6ES7332-5TB00-0AB0 SM332 模拟量输出模块 2通道 0/4-20mA HART 15位诊断功能光电隔离用于使用IM153-2的ET200M 20针前连接器6ES7332-7ND00-0AB0 SM332 模拟量输出模块 4通道电压电流 15位（+符号位）光电隔离 20针前连接器6ES7332-7ND01-0AB0 SM332 模拟量输出模块 4通道电压电流 15位(+符号位) 光电隔离 20针前连接器6ES7334-0CE01-0AA0 SM334 模拟量输入/输出模块 4入电压电流；2出电压电流 8位不隔离 20针前连接器6ES7334-0KE00-0AB0 SM334 模拟量输入/输出模块 4入电压电阻热电阻；2出电压 12位光电隔离 20针前连接器6ES7334-0KE80-0AB0 SM334 模拟量输入/输出模块 4入电压电阻热电阻；2出电压 12位光电隔离扩展温度范围 20针前连接器6ES7335-7HG01-0AB0 SM335 模拟量输入/输出模块 4入电压电流 14位（+符号位）；4出电压电流 11位（+符号位）中断及诊断功能光电隔离6ES7336-1HE00-0AB0 SM336 模拟量输入模块 6通道电压电流电阻热电阻热电偶 14位+符号位中断及诊断功能光电隔离故障安全型模块用于SIMATIC S7F系统 40针前连接器。

西门⼦S7-300学习资料S7-300学习笔记第⼀讲：S7-300简介⼀、标准型S7-300的硬件结构1.S7-300为标准模块式结构，各种模块相互独⽴，并安装在固定的机架（导轨）上，构成⼀个完整的PLC应⽤系统。

2.第⼀槽为电源模块，第⼆槽为CPU模块，第三槽为通信模。

3.300电源模块(PS)可⽤其它开关电源代替,⽽400必须选⽤原装模块⼆、S7-300 CPU模块1.CPU模块分类1)300PLC可分为紧凑型.标准型.⾰新型.户外型.故障安全型和特种型CPU2)C表⽰紧凑型.F故障安全型T表⽰特种型2.S7-300 CPU的主要特点3.S7-300 CPU状态故障显⽰1)SF(红⾊)：系统出错/故障指⽰灯,硬件或软件出错时亮2)BATF(红⾊) ：电池故障指⽰灯,没电或没有装⼊电池时亮.314和316有.故障时不影响CPU⼯作3)DC5V(绿⾊) ：5V电源指⽰灯,总线5V电源正常时常亮4)FRCE(黄⾊) ：强制作业有效指⽰灯,有强制时亮5)RUN(绿⾊) ：运⾏指⽰灯.处于RUN时亮,在STARTUP(启动)时以2HZ闪烁,在HOLD(暂停)时0.5HZ闪烁6)STOP(黄⾊) ：CPU处于STARTUP. HOLD.时常亮,在存储器复位时0.5HZ闪.在存储器置位时以2HZ闪烁.7)BUS DF(BF)(红⾊) ：总线出错时亮,(只适⽤于带有DP接⼝的CPU).8)SF DP：接⼝错误指⽰灯,DP接⼝故障时亮三、S7-300 PLC功能1.⾼速的指令处理：0.1-0.6us的指令处理时间2.⼈机界⾯（HMI）：⼈机界⾯集成在S7-300操作系统内3.诊断功能：CPU的智能化的诊断系统可连续监控系统的功能是否正常，记录错误和特殊的系统事件4.⼝令保护：多级⼝令保护可以使⽤户⾼度、有效的保护其技术机密，防⽌未经允许的复制和修改四、S7-300 模块PS电源模块、IM接⼝模块（360发送361接收）、FM功能模块、SM信号模块。

SIMATICS7-1500/ET 200MP模拟量输入模块AI 4xU/I/RTD/TC ST (6ES7531-7QD00-0AB0) 设备手册Siemens AGDivision Digital Factory A5E32366236-ACⓅ 11/2016 本公司保留更改的权利Copyright © Siemens AG 2014 - 2016. 保留所有权利法律资讯警告提示系统为了您的人身安全以及避免财产损失，必须注意本手册中的提示。

人身安全的提示用一个警告三角表示，仅与财产损失有关的提示不带警告三角。

警告提示根据危险等级由高到低如下表示。

危险表示如果不采取相应的小心措施，将会导致死亡或者严重的人身伤害。

警告表示如果不采取相应的小心措施，可能导致死亡或者严重的人身伤害。

小心表示如果不采取相应的小心措施，可能导致轻微的人身伤害。

注意表示如果不采取相应的小心措施，可能导致财产损失。

当出现多个危险等级的情况下，每次总是使用最高等级的警告提示。

如果在某个警告提示中带有警告可能导致人身伤害的警告三角，则可能在该警告提示中另外还附带有可能导致财产损失的警告。

合格的专业人员本文件所属的产品/系统只允许由符合各项工作要求的合格人员进行操作。

其操作必须遵照各自附带的文件说明，特别是其中的安全及警告提示。

由于具备相关培训及经验，合格人员可以察觉本产品/系统的风险，并避免可能的危险。

按规定使用Siemens 产品请注意下列说明：警告Siemens 产品只允许用于目录和相关技术文件中规定的使用情况。

如果要使用其他公司的产品和组件，必须得到 Siemens 推荐和允许。

正确的运输、储存、组装、装配、安装、调试、操作和维护是产品安全、正常运行的前提。

必须保证允许的环境条件。

必须注意相关文件中的提示。

商标所有带有标记符号 ® 的都是西门子股份有限公司的注册商标。

本印刷品中的其他符号可能是一些其他商标。

西门子PLC模拟量问题西门子PLC模拟量问题收藏此信息打印该信息添加:用户发布来源:未知问题1:S7-200模拟量输入模块(EM231，EM235)如何寻址?回答: 模拟量输入和输出为一个字长,所以地址必须从偶数字节开始, 精度为12位，模拟量值为0-32000的数值。

格式: AIW[起始字节地址] AIW6 ;AQW[起始字节地址] AQW0每个模拟量输入模块，按模块的先后顺序地址为固定的，顺序向后排。

例: AIW0 AIW2 AIW4 AIW6每个模拟量输出模块占两个通道，即使第一个模块只有一个输出AQW0 (EM235只有一个模拟量输出), 第二个模块模拟量输出地址也应从AQW4开始寻址，依此类推。

(注: 每一模块的起始地址都可在step7 micro/win 中Plc/Information里在线读到)。

问题2:如何将传感器连接到S7-200 模拟量输入模块(EM231，EM235)以及有哪些注意事项,回答:模拟量输入模块可以通过拨码开关设置为不同的测量方法。

开关的设置应用于整个模块，一个模块只能设置为一种测量范围。

(注:开关设置只有在重新上电后才能生效)输入阻抗与连接有关:电压测量时，输入是高阻抗为10 MOhm ;电流测量时，需要将Rx 和 x 短接，阻抗降到250 Ohm 。

注意:为避免共模电压，须将M端与所有信号负端连接, 未连接传感器的通道要短接, 如下列各图。

下列各图是各种传感器连接到S7-200 模拟量输入模块的示例plates for tank lap, not fixed. Protect wires should be left in the ground and slot the compensation allowance. Metal cable trays andsupport and the introduction of metal cable ducts must be drawn or ground (PE) or zero (PEN) reliable and must comply with the following requirements: 1.1 metal cable trays and support full length not lessthan 2 in the grounding (PE) or zero (PEN) trunk connections; 1.2 non-galvanized cable bridge between both ends of the connection plates bridged copper ground wire, grounding allowed minimum cross-sectional area of not less than 4mm2; 1.3 galvanized cable bridge across both ends of the connection between the grounding wire, connect both ends of the Board not less than 2 locking nut and lock washer fixing bolts of the connection. Cable trays installed in accordance with the following provisions: 2.1 straight steel cable tray lengths not exceeding 30m, aluminum or fiberglass Cable Tray lengths over 15m with the slip joint; cable bridge spans the building set a compensation slot; 2.2 the bending radius of the cable tray bend, not less than minimum tray cable allows the turning radius, minimum bending radius of the cable shown in the table below; Table cable minimum allows bent RADIUS serial number cabletype minimum allows bent radius 1 no lead Bao Gangkai nursing sets of rubber insulation power cable 10D 2 has steel armored nursing sets of rubber insulation power cable 20D 3 PVC insulation power cable 10D 4 make joint PVC insulation power cable 15D more than 5 more core control cable 10D Note: d for cable od 2.3 Dang design no requirements图1: 4线制-外供电-测量图2: 2线制-测量plates for tank lap, not fixed. Protect wires should be left in the ground and slot the compensation allowance. Metal cable trays and support and the introduction of metal cable ducts must be drawn or ground (PE) or zero (PEN) reliable and must comply with the following requirements: 1.1 metal cable trays and support full length not less than 2 in the grounding (PE) or zero (PEN) trunk connections; 1.2 non-galvanized cable bridge between both ends of the connection plates bridged copper ground wire, grounding allowed minimum cross-sectional area of not less than 4mm2; 1.3 galvanized cable bridge across both ends of the connection between the grounding wire, connect both ends of the Board not less than 2 locking nut and lock washer fixing bolts of theconnection. Cable trays installed in accordance with the following provisions: 2.1 straight steel cable tray lengths not exceeding 30m, aluminum or fiberglass Cable Tray lengths over 15m with the slip joint; cable bridge spans the building set a compensation slot; 2.2 the bending radius of the cable tray bend, not less than minimum tray cable allows the turning radius, minimum bending radius of the cable shown in the table below; Table cable minimum allows bent RADIUS serial number cable type minimum allows bent radius 1 no lead Bao Gangkai nursing sets of rubber insulation power cable 10D 2 has steel armored nursing sets of rubber insulation power cable 20D 3 PVC insulation power cable 10D 4 make joint PVC insulation power cable 15D more than 5 more core control cable 10D Note: d for cable od 2.3 Dang design no requirements 为了防止模拟量模块短路，可以串入传感器一个750 Ohm电阻。
