关于西门子模拟量输入模块接线的阐述

西门子200SMART模拟量模块怎么接线1.普通模拟量模块接线模拟量类型的模块有三种：普通模拟量模块、RTD模块和TC模块。

普通模拟量模块可以采集标准电流和电压信号。

其中，电流包括：0-20mA、4-20mA 两种信号，电压包括：+/-2.5V、+/-5V、+/-10V三种信号。

注意：S7-200 SMART CPU普通模拟量通道值范围是0~27648或-27648~27648。

普通模拟量模块接线端子分布如下图 1 模拟量模块接线所示，每个模拟量通道都有两个接线端。

图1 模拟量模块接线模拟量电流、电压信号根据模拟量仪表或设备线缆个数分成四线制、三线制、两线制三种类型，不同类型的信号其接线方式不同。

四线制信号指的是模拟量仪表或设备上信号线和电源线加起来有4根线。

仪表或设备有单独的供电电源，除了两个电源线还有两个信号线。

四线制信号的接线方式如下图2模拟量电压/电流四线制接线所示。

图2 模拟量电压/电流四线制接线三线制信号是指仪表或设备上信号线和电源线加起来有3根线，负信号线与供电电源M线为公共线。

三线制信号的接线方式如下图3 模拟量电压/电流三线制接线所示。

图3 模拟量电压/电流三线制接线两线制信号指的是仪表或设备上信号线和电源线加起来只有两个接线端子。

由于S7-200 SMART CPU模拟量模块通道没有供电功能，仪表或设备需要外接24V 直流电源。

两线制信号的接线方式如下图4 模拟量电压/电流两线制接线所示。

图4 模拟量电压/电流两线制接线不使用的模拟量通道要将通道的两个信号端短接，接线方式如下图 5 不使用的通道需要短接所示。

图5 不使用的通道需要短接2. RTD模块接线RTD热电阻温度传感器有两线、三线和四线之分，其中四线传感器测温值是最准确的。

S7-200 SMART EM RTD模块支持两线制、三线制和四线制的RTD传感器信号，可以测量PT100、PT1000、Ni100、Ni1000、Cu100等常见的RTD温度传感器，具体型号请查阅《S7-200 SMART系统手册》。

关于西门子模拟量输入模块6ES7 331-7KF02-0AB0接线图的阐述1.问题概述我们公司所采用的很多模拟量输入模块的订货号是6ES7331-7KF02-0AB0，认真研究该模块接线图后发现很多问题，通过网络查资料，向西门子咨询和同事讨论问题基本解决，经整理后写成本文件，供同事参考，具体描述如下具体问题：①端子10（COMP ）和端子11（MANA）为什么要短接。

②端子11（MANA）和端子20（M）为什么要短接。

③两线制具体怎么接，为什么要这样接。

④四线制具体怎么接，为什么要这样接。

⑤两线制和四线制的区别重点在什么地方。

⑥西门子设备手册中的“使用非隔离电源的接地4线制传感器时，不需要互连MANA和M-（端子11、13、15、17、19）。

”这句话怎么理解，我们该怎样处理。

⑦功能性接地是什么作用。

参考图片图1西门子设备手册提供的6ES7 331-7KF02-0AB0接线图图2 6ES7 331-7KF02-0AB0接线端子说明问题讲解①问题“①端子10（COMP ）为什么和端子11（MANA）短接。

”端子10（COMP ）是用于外部补偿，而Mana是参考电位，一般模拟量输入模块6ES7 331-7KF02-0AB0 使用内部补偿，所以必须将端子10（COMP ）与参考电位Mana短接。

②问题“②端子11（Mana）和端子20（M）为什么要短接。

”端子11（Mana）作为模拟测量电路参考电位，参考电位就是模块供电的DC24V负（-），所以端子11（Mana）和端子20（M）短接。

③问题“⑤两线制和四线制的区别重点在什么地方。

”区别1：有无独立供电两线制没有独立外部供电，由模块测量回路供电。

四线制有独立外部供电。

区别2：电流流向两线制电流由模块流向仪表后流回模块。

四线制电流由仪表流向模块后流回仪表。

图3 四线制和两线制电流流向④问题“③两线制具体怎么接，为什么要这样接。

”两线制仪表把测量的正M0 连接到端子2上，测量的负M0-连接到端子3上，端子3无需接地。

问题:什么是2线和4线的测量传感器,以及连接时的注意事项?解答:2线传感器是一个被动的测量传感器,它的电源是由SM331来提供的;4线传感器是一个主动测量传感器,它的电源由外部电源提供而不是SM331提供,2根测量线被连接到SM上,所以SM331(－7KF)最大有8个通道。

注意:・2线测量传感器连接Mana与M(短接11和20端,11端和10端);短接没用的同通道组的通道,跨接一个 3.3K W的电阻。

・4线测量传感器短接10和11端,短接所有的Mx-到Mana。

问题:怎样接一个没有用的模拟量模块的输入?解答:没有用的模拟量输入接线应依靠这个输入的参先化,首先必须明确它是电压输入还是电流输入,以及设定了怎样的测量范围,被设定的测量量是电阻值还是温度值。

根据参数设定,可以按照以下方式连接没有用的模拟量输入。

这种连接对于SM331来说是非常必要的。

因为它每个通道组有两个物理输入点,那么没有用的通道可能会影响或破坏一个通道组另一个通道的诊断,特别是的1-5V、4 -20mA的信号。

问题:如何设置和修改以下模块的分辨率?・6ES7331-7KB01-0AB0・6ES7331-7KB00-0AB0・6ES7331-7KF01-0AB0・6ES7331-7KF00-0AB0解答:这些分辨率不可以直接在硬件组态中选择,它只能被间接的通过干扰频率抑制来设置。

下列表格提供了相关数据:问题:SM322连接S＋和S－的目的?解答:对于电压输出,S＋和S－连接起来是为了检测负载侧实际压降,并把它传回到SM332,这将模块对外部的波动和偏差进行补偿,以提高负载侧的精度例如,温度的改变。

如果不需要,那么将S＋和QV、S－和Mana相连,或让S＋、S－开路。

问题：SM332的S+和S-连接端有什么用？解答：S+和S-连接端用于获取负载的实际电压值并将之传送回SM332。

从而使模块能够(在一定程度上)弥补，例如，由于温度变化而导致的波动和偏差。

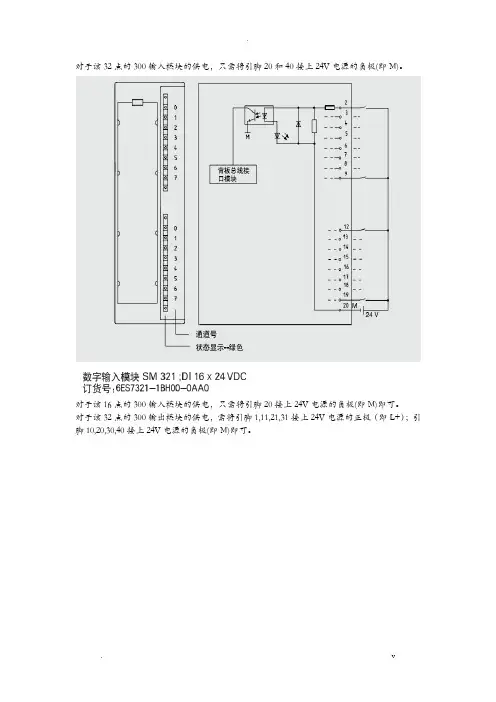

对于该32点的300输入模块的供电，只需将引脚20和40接上24V电源的负极(即M)。

对于该16点的300输入模块的供电，只需将引脚20接上24V电源的负极(即M)即可。

对于该32点的300输出模块的供电，需将引脚1,11,21,31接上24V电源的正极（即L+）；引脚10,20,30,40接上24V电源的负极(即M)即可。

对于该16点的300输出模块的供电，需将引脚1,11接上24V电源的正极（即L+）；引脚10,20接上24V电源的负极(即M)即可。

对于该8通道的300模拟量输入模块的供电，需将引脚1接上24V电源的正极（即L+）；引脚20接上24V电源的负极(即M)即可。

实际使用时每个通道占用一个PIW。

对于电流型输入本人暂时认为最多只能接入四组电流型输入，ch0，ch1合起来一通道，ch2，ch3合起来一通道，ch4，ch5合起来一通道，ch6，ch7合起来一通道。

且注意在硬件设置中和模块后面的量程卡同时选上正确的线制类型（有2线制电流，有4线制电流）对于该8通道的300模拟量输出模块的供电，需将引脚1接上24V电源的正极（即L+）；引脚20接上24V电源的负极(即M)即可。

实际使用时每个通道占用一个PQW。

注意到3,4短接，5,6短接，这二者之间再接上电流表，电压表等显示单元，其余7个通道情况相同。

对于该4通道的300模拟量输出模块的供电，需将引脚1接上24V电源的正极（即L+）；引脚20接上24V电源的负极(即M)即可。

实际使用时每个通道占用一个PQW。

注意到3,4短接，5,6短接，这二者之间再接上电流表，电压表等显示单元，其余3个通道情况相同。

对于该300位置编码器模块的供电，需将引脚1接上24V电源的正极（即L+）；引脚2接上24V电源的负极(即M)即可。

个人认为应该至少可以接入三个编码器，这三组肯定能接三个编码器（3,4,5,6一组，7，8，9，10一组，11,12，13，14一组。

西门⼦PLC输⼊输出接线全解析，收藏这⼀篇就够了！新闻中⼼西门⼦⼯控专卖⽬前，PLC在⼯业⽣产和⾃动化控制中是使⽤率⾮常⾼的集中控制设备，PLC代替了繁重的继电器柜，交流接触器柜等，逐渐的在⽣产和控制中普及使⽤，PLC的正确接线是PLC发挥功能的前提条件，熟练的掌握PLC输⼊端⼝和输出端⼝的接线是每⼀个电⼒作业⼈员所必需的。

⼀般情况下，PLC电源输⼊端接AC220V，是为了给PLC提供运⾏电源。

PLC输出电源端⼝⼀般为DC24V，是PLC⾃带的电源输出。

PLC使⽤过程中，输⼊端和输出端正确的接线是⾮常重要，接线正确是PLC⼯作的前提。

下⾯我们重点来分析⼀下PLC的输⼊端，输出端常见的接线类型：⼀、输⼊端⼝常见的接线类型和对象：PLC输⼊端⼝⼀般是输⼊：1，开关量信号：按钮，⾏程开关，转换开关，接近开关，拨码开关等等。

举个简单的例⼦更加容易说清楚：PLC与按钮开关接线图按钮或者接近开关的接线所⽰：PLC开关量接线，⼀头接⼊PLC的输⼊端（X0，X1，X2等），另⼀头并在⼀起接⼊PLC公共端⼝（COM端）。

2，模拟量信号：⼀般为各种类型的传感器，例如：压⼒变送器，液位变送器，远传压⼒表，热电偶和热电阻等等信号。

模拟量信号采集设备不同，设备线制（⼆线制或者三线制）不同，接线⽅法也会稍有不同。

如图所⽰：图8-5 PLC与传感器组件的接⼝电路（a）两线式传感器；（b）三线式传感器⼆、输出端⼝接线。

PLC输出端⼝接线⼀般可以分为以下三种情况：1，继电器输出。

2，晶体管输出。

3，晶闸管输出。

PLC输出⽅式不同，输出负载所接的电源类型也不同。

如图所⽰：这是PLC输⼊端和输出端的基本接线，属于PLC基本知识。

三、PLC接线过程中的三点常识：1，PLC电源电路。

PLC控制系统的电源除了交流电源外，还包括PLC直流电源，⼀般⽽⾔，PLC交流电源可以由市电直接供应，⽽输⼊设备（开关，传感器等）的直流电源和输出设备（继电器）的直流电源等，最好采取独⽴的直流电源供电。

怎样使用 S7-224 XP 的模拟量输入通道接收电流信号？显示订货号6ES7214-2AD23-0XB0SIMATIC S7-200, CPU 224XP6ES7214-2BD23-0XB0SIMATIC S7-200, CPU 224XP解答：S7-224 XP 的两路模拟量输入通道被出厂设置为电压信号(0－10V)输入。

为了能够输入电流信号，必须在 A+ 与 M 端 (或 B+ 与 M 端) 之间并入一个500 欧姆的电阻。

与传感器以及电压源的两线制连接方式如图1 所示。

( 25 KB )图 1与传感器以及电压源的 3 线制连接方式如图 2 所示。

( 24 KB )图 2与传感器及电压源的 4 线制连接方式如图 3 所示。

( 24 KB )图 3与电压输出的变送器及电流源的 4 线制连接方式如图( 21 KB )How through external switching can you use a 0-10V analog input on a makeshift basis also for 0-20mA?Display part number6ES7214-2AD23-0XB0SIMATIC S7-200, CPU 224XP6ES7214-2BD23-0XB0SIMATIC S7-200, CPU 224XPInstructions:The two analog inputs of the S7-224 XP are factory-set for voltage measurement (0..10V). In order to be able to use the inputs as current inputs as well you must incorporate a 500 Ohm resistor between terminals A+ and M (or B+ and M).Figure 1 shows the connection of a sensor to a voltage source as a 2-conductor connection.( 25 KB )Fig. 01Figure 2 shows the connection of a sensor to a voltage source as a 3-conductor connection.( 24 KB )Fig. 02Figure 3 shows the connection of a sensor to a voltage source as a 4-conductor connection.( 24 KB ) Fig. 03a 4-conductor connection.( 21 KB ) Fig. 04。

关于西门子模拟量输入模块接线的阐述Prepared on 24 November 2020关于西门子模拟量输入模块接线的阐述关于西门子模拟量输入模块6ES7 331-7KF02-0AB0接线图的阐述1.问题概述我们公司所采用的很多模拟量输入模块的订货号是6ES7 331-7KF02-0AB0，认真研究该模块接线图后发现很多问题，通过网络查资料，向西门子咨询和同事讨论问题基本解决，经整理后写成本文件，供同事参考，具体描述如下具体问题：①端子10（COMP）和端子11（MANA）为什么要短接。

②端子11（MANA）和端子20（M）为什么要短接。

③两线制具体怎么接，为什么要这样接。

④四线制具体怎么接，为什么要这样接。

⑤两线制和四线制的区别重点在什么地方。

⑥西门子设备手册中的“使用非隔离电源的接地4线制传感器时，不需要互连MANA和M-（端子11、13、15、17、19）。

”这句话怎么理解，我们该怎样处理。

⑦功能性接地是什么作用。

参考图片图1西门子设备手册提供的6ES7 331-7KF02-0AB0接线图图2 6ES7 331-7KF02-0AB0接线端子说明问题讲解①问题“①端子10（COMP）为什么和端子11（MANA）短接。

”端子10（COMP）是用于外部补偿，而Mana是参考电位，一般模拟量输入模块6ES7 331-7KF02-0AB0使用内部补偿，所以必须将端子10（COMP）与参考电位Mana短接。

②问题“②端子11（Mana）和端子20（M）为什么要短接。

”端子11（Mana）作为模拟测量电路参考电位，参考电位就是模块供电的DC24V负（-），所以端子11（Mana）和端子20（M）短接。

③问题“⑤两线制和四线制的区别重点在什么地方。

”区别1：有无独立供电两线制没有独立外部供电，由模块测量回路供电。

四线制有独立外部供电。

区别2：电流流向两线制电流由模块流向仪表后流回模块。

四线制电流由仪表流向模块后流回仪表。

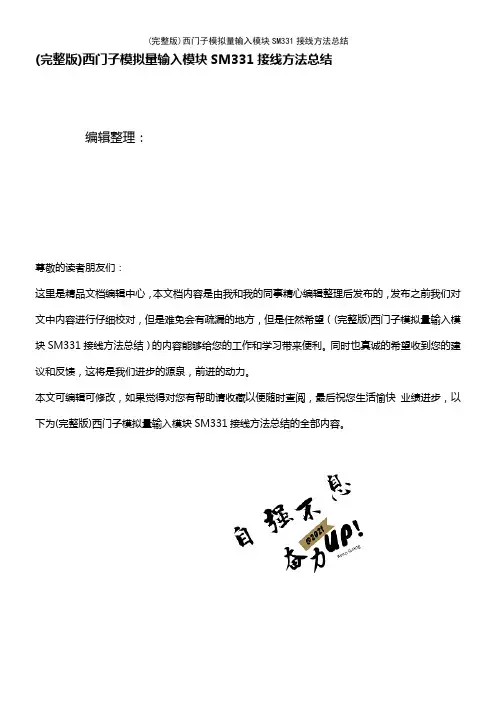

(完整版)西门子模拟量输入模块SM331接线方法总结编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整版)西门子模拟量输入模块SM331接线方法总结）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整版)西门子模拟量输入模块SM331接线方法总结的全部内容。

(完整版）西门子模拟量输入模块SM331接线方法总结编辑整理:张嬗雒老师尊敬的读者朋友们:这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布到文库，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是我们任然希望（完整版）西门子模拟量输入模块SM331接线方法总结这篇文档能够给您的工作和学习带来便利。

同时我们也真诚的希望收到您的建议和反馈到下面的留言区，这将是我们进步的源泉，前进的动力。

本文可编辑可修改,如果觉得对您有帮助请下载收藏以便随时查阅，最后祝您生活愉快业绩进步,以下为〈（完整版)西门子模拟量输入模块SM331接线方法总结〉这篇文档的全部内容。

两线制电流和四线制电流都只有两根信号线,它们之间的主要区别在于：两线制电流的两根信号线既要给传感器或者变送器供电,又要提供电流信号；而四线制电流的两根信号线只提供电流信号。

因此，通常提供两线制电流信号的传感器或者变送器是无源的;而提供四线制电流信号的传感器或者变送器是有源的,因此，当PLC的模板输入通道设定为连接四线制传感器时,PLC 只从模板通道的端子上采集模拟信号，而当PLC的模板输入通道设定为连接二线制传感器时，PLC的模拟输入模板的通道上还要向外输出一个直流24V的电源，以驱动两线制传感器工作.传感器型号:1、两线制（本身需要供给24vDC电源的，输出信号为4-20MA，电流）即+接24vdc，负输出4—20mA 电流。

S7-200系列PLC 模拟量扩展模块技术规范、接线图、输入范围配置一、模拟量扩展模块通用规范
二、模拟量扩展模块输入技术规范
三、模拟量扩展模块输出技术规范
•电压输出•电流输出5000Ω最小
500Ω最大
5000Ω最小
500Ω最大
24VDC电压范围20.4～28.8VDC（等级2，有限电源，或来自PLC的传感器电源）
四、模拟量扩展模块接线图
1、模拟量输入扩展模块（EM231）接线图及输入范围配置
配置EM231
表所示为如何使用配置DIP开关配置EM231模块。

开关1、2和3选择模拟输入范围。

所有输入设置为相同的模拟输入量程。

该表中，ON是闭合，OFF是断开。

只在电源接通时读取开关设置。

2、模拟量输出扩展模块（EM232）接线图
3、模拟量输入/输出扩展模块（EM235）接线图及输入范围配置
配置EM235
表所示为如何使用配置DIP开关配置EM235模块。

开关1至6可选择输入量程和分辨率。

所有的输入都设置为相同的模拟输入量程和格式。

表所示为如何选择单极性/双极性（开关6）、增益（开关4和5）以及衰减（开关1，2和3），在该表中，ON是闭合，OFF是断开。

只在电源接通时读取开关设置。

S7-200SMART模拟量模块两、三、四线制接线详解（附接线图）二、模拟量模块接线模拟量输入模块接线如下图所示，每个模拟量通道都有两个接线端。

不同于S7-200的接线，SMART接线更加简洁，只有+、-两个端子，把传感器相应的端子接上即可。

2.1、二线制与四线制无论是电流型信号还是电压型信号，以提供信号仪表、设备线缆的条数为准，分成四线制、三线制、两线制三种类型，不同类型的信号其接线方式是不同。

线制是学习模拟量的一个难点，大家记住看提供信号的设备出线，有几根就是几线制。

下图是这几种线制的接线区别：2.2、四线制四线制信号是提供信号的设备上，信号线和电源线加起来有4根线。

提供信号的设备有单独的供电电源，除了两个电源线还有两个信号线。

四线制信号的接线方式如下图所示：2.3、三线制三线制信号是指提供信号的设备上，信号线和电源线加起来有3根线，信号负与供电电源M线为公共线。

三线制信号的接线方式如下图所示：三线制相对于四线制少了一根信号负，常用的信号源设备很少有三线制的，大多是两线制与四线制。

2.4、两线制两线制信号指提供信号的设备上，信号线和电源线加起来只有2根线。

由于S7-200 SMART CPU模拟量模块通道没有供电功能，仪表或设备需要外接24V直流电源。

两线制信号的接线方式如下图示：2.5、短接模拟量输入模块不使用的通道，要将通道的两个信号端短接，接线方式如下图示。

2.6、RTD模块接线SMART系列PLC提供热电阻输入模块EM AR02和EM AR04。

可以直接把热电阻接入PLC，读取温度值。

RTD热电阻温度传感器也有两线、三线和四线之分，其中四线传感器测温最为准确，关于温度传感器几线制的区别，大家自行搜索一下相关资料。

S7-200 SMART EM RTD模块支持两线制、三线制和四线制的RTD传感器信号，可以测量PT100、PT1000、Ni100、Ni1000、Cu100等常见的RTD温度传感器。

西门子200SMART模拟量模块怎么接线1.普通模拟量模块接线模拟量类型的模块有三种：普通模拟量模块、RTD模块和TC模块。

普通模拟量模块可以采集标准电流和电压信号。

其中，电流包括：0-20mA、4-20mA 两种信号，电压包括：+/-2.5V、+/-5V、+/-10V三种信号。

注意：S7-200 SMART CPU普通模拟量通道值范围是0~27648或-27648~27648。

普通模拟量模块接线端子分布如下图 1 模拟量模块接线所示，每个模拟量通道都有两个接线端。

图1 模拟量模块接线模拟量电流、电压信号根据模拟量仪表或设备线缆个数分成四线制、三线制、两线制三种类型，不同类型的信号其接线方式不同。

四线制信号指的是模拟量仪表或设备上信号线和电源线加起来有4根线。

仪表或设备有单独的供电电源，除了两个电源线还有两个信号线。

四线制信号的接线方式如下图2模拟量电压/电流四线制接线所示。

图2 模拟量电压/电流四线制接线三线制信号是指仪表或设备上信号线和电源线加起来有3根线，负信号线与供电电源M线为公共线。

三线制信号的接线方式如下图3 模拟量电压/电流三线制接线所示。

图3 模拟量电压/电流三线制接线两线制信号指的是仪表或设备上信号线和电源线加起来只有两个接线端子。

由于S7-200 SMART CPU模拟量模块通道没有供电功能，仪表或设备需要外接24V直流电源。

两线制信号的接线方式如下图4 模拟量电压/电流两线制接线所示。

图4 模拟量电压/电流两线制接线不使用的模拟量通道要将通道的两个信号端短接，接线方式如下图 5 不使用的通道需要短接所示。

图5 不使用的通道需要短接2. RTD模块接线RTD热电阻温度传感器有两线、三线和四线之分，其中四线传感器测温值是最准确的。

S7-200 SMART EM RTD模块支持两线制、三线制和四线制的RTD传感器信号，可以测量PT100、PT1000、Ni100、Ni1000、Cu100等常见的RTD温度传感器，具体型号请查阅《S7-200 SMART系统手册》。

问题:什么是2线和4线的测量传感器,以及连接时的注意事项?解答: 2线传感器是一个被动的测量传感器,它的电源是由SM331来提供的;4线传感器是一个主动测量传感器,它的电源由外部电源提供而不是SM331提供,2根测量线被连接到SM上,所以SM331(－7KF)最大有8个通道。

注意: ・2线测量传感器连接Mana与M(短接11和20端,11端和10端);短接没用的同通道组的通道,跨接一个3.3K W的电阻。

・4线测量传感器短接10和11端,短接所有的Mx-到Mana。

问题: 怎样接一个没有用的模拟量模块的输入?解答: 没有用的模拟量输入接线应依靠这个输入的参先化,首先必须明确它是电压输入还是电流输入,以及设定了怎样的测量范围,被设定的测量量是电阻值还是温度值。

根据参数设定,可以按照以下方式连接没有用的模拟量输入。

这种连接对于SM331来说是非常必要的。

因为它每个通道组有两个物理输入点,那么没有用的通道可能会影响或破坏一个通道组另一个通道的诊断,特别是的1-5V、4 -20mA的信号。

问题: 如何设置和修改以下模块的分辨率?・6ES7331-7KB01-0AB0・6ES7331-7KB00-0AB0・6ES7331-7KF01-0AB0・6ES7331-7KF00-0AB0解答: 这些分辨率不可以直接在硬件组态中选择,它只能被间接的通过干扰频率抑制来设置。

下列表格提供了相关数据:问题: SM322连接S＋和S－的目的?解答: 对于电压输出,S＋和S－连接起来是为了检测负载侧实际压降,并把它传回到SM332,这将模块对外部的波动和偏差进行补偿,以提高负载侧的精度例如,温度的改变。

如果不需要,那么将S＋和QV、S－和Mana相连,或让S＋、S－开路。

问题：SM332的S+和S-连接端有什么用？解答：S+和S-连接端用于获取负载的实际电压值并将之传送回SM332。

从而使模块能够(在一定程度上)弥补，例如，由于温度变化而导致的波动和偏差。

S7-200smart PLC模拟量输入模块使用说明当我们在实际的应用中需要对当前的温度或是压力进行采集显示的时候，我们需要用到模拟量模块来对模拟量信号进行采集，在这里我们以S7-200smart PLC的EMAE04模拟输入模块为例来说明如何使用这个模块来采集温度或是压力。

例如：现需要实时监控发电机机组的温度，假设变送器输出的信号为0到10V的电压信号，最大温度值为150。

最小温度值为0度。

要完成正确读取实际的温度值，需要进行以下三步操作：第一、正确的接线第二、正确的硬件组态第三、编写正确的程序1、按照变送器提供的信号输出接线方式进行正确的接线，对于EMAE04模块的信号接入如图所示：若变送器为三线制输出的变送器，则接线时，先把变送器的24V电源接上，变送器上的信号输出接端0+，0-端子接24V电源负。

2、打开S7-200smart的编程软件，打开其系统块对其进行硬件组态。

如图所示：注意：对于信号类型的选择，通道0的设置对通道1的设置也有效，通道2的设置对通道3 也同样有效。

3、编写转换程序S7-200smartPLC来说其最大的数字量为27648。

我们可以根据其得到的数字量的大小转换成我们实际的温度值。

对其转换程序，我们可以使用S7-200中的scaling模拟量转换库，使用库移植的方法把其移植到S7-200smart的软件中。

其移植方法可以参考前面所介绍的内容。

Input :表示需要转换的数字量，即采样所的数字量Ish：换算对象的高限，即最大模拟量所对应的数字量值（27648）Isl: 换算对象的低限，即最小模拟量所对应的数字量值（0）Osh：换算结果的高限，即测量范围最大值Osl：换算结果的底限，即测量范围最小值。

VD100：换算结果所存储的值。

第二部分：如何引用模拟量的地址在软件中，就可以看到，以上模块量模块的地址就是：AIW16 18 20 22AIW32 34 36 38。

西门子S7-300模拟量输入输出一、实验目的1、熟悉S7 - 3 0 0可编程控制器模拟量接线及硬件组态方法。

2、熟悉STEP7编程环境。

3、熟悉STEP7编程及调试过程。

4、熟悉程序中状态信息传递的方法二、实验器材1、PC机一台2、S7-300实验系统一套三、实验内容及步骤1、模拟量输入设置：新建一个项目，插入S7-300的站点，进行硬件组态，组态完后双击硬件中模拟量输入输出模块（插槽5,订货号：6ES7 334-0KE00-0AB0）,会弹出属性对话框，点击“输入”按钮对其输入属性设置，如图1所示，其中第0、1通道在激活时必须同时设置为10000欧姆电阻或同时设置为PT100 CL，第2、3可以设置为0-10V或10000欧姆电阻或PT100 CL。

本例把第0通道设置为0-10000欧姆电阻，组态完毕后点击“下载”按钮将硬件组态下载到PLC中。

2、模拟量输入接线：操作台上一个0-10000欧姆的电位器，其中R1 与R3为固定电阻端（两端电阻始终是10000欧姆），R2为滑动端（R1与R2或R2与R3两端电阻会随着电位器旋钮的转动而变化），本例取R1和R2作为0-10000欧姆的可变电阻。

根据334模块的盖板接线图很容易知道将R1接到已经短接好了的2#端子和3号端子（M0+）上；将R2接到4#端子（M0-）同时也与5#端子（M1+）短接，又由于第1通道暂时没用，因此5#端子（M1+）应该与已经短接好了的6#端子（M1-）、7号端子短接，如图所示。

在硬件组态中334模块的输入起始地址为272 即当前第0通道为PIW272，在块的监控栏中可以看到随着电位器的转动R1与R2两端的电阻在0-10000变化，PIW272的值在0-27648之间变化.并且是成正比变化。

3、模拟量输出调试：在硬件组态中模拟量输出第0通道地址是PQW272 范围为0-10V，PLC程序中对第0通道输出0-27648即可完成。

两线制电流和四线制电流都只有两根信号线，它们之间的主要区别在于：两线制电流的两根信号线既要给传感器或者变送器供电，又要提供电流信号；而四线制电流的两根信号线只提供电流信号。

因此，通常提供两线制电流信号的传感器或者变送器是无源的；而提供四线制电流信号的传感器或者变送器是有源的，因此，当PLC的模板输入通道设定为连接四线制传感器时，PLC只从模板通道的端子上采集模拟信号，而当PLC的模板输入通道设定为连接二线制传感器时，PLC的模拟输入模板的通道上还要向外输出一个直流24V的电源，以驱动两线制传感器工作。

传感器型号：1、两线制（本身需要供给24vDC电源的，输出信号为4-20MA，电流）即+接24vdc,负输出4-20mA电流。

2、四线制（有自己的供电电源，一般是220vac ，信号线输出+为4-20ma正，-为4-20ma负。

PLC：（以2正、3负为例）1、两线制时正极2输出24VDC电压，3接收电流），所以遇到两线制传感器时，一种接法是2接传感器正，3接传感器负；跳线为两线制电流信号。

二种接法是2悬空，3接传感器的负，同时传感器正要接柜内24vdc；跳线为两线制电流信号。

（以2正、3负为例）2、四线制时正极2是接收电流，3是负极。

(四线制好处是传感器负极信号与柜内M为不同电平时不会影响精度很大，因为是传感器本身电流的回路)遇到四线制传感器时，一种方法是2接传感器正，3接传感器负，plc跳线为4线制电流。

（以2正、3负为例）3、四线制传感器与plc两线制跳线接法：信号线负与柜内M线相连。

将传感器正与plc的3相连，2悬空，跳线为两线制电流。

（以2正、3负为例）4、电压信号：2接传感器正，3接传感器负，plc跳线为电压信号。

首先判断你的模拟量输入模块是否支持二线制接法（例如SM331-定贷号为6ES7 331-7KF02-0AB0是支持二线制的，其他型号模块一般只支持四线制接法。

1、若你的模块支持二线制模块有直接给两线制传感器供电的功能，接两线制电流信号只需把量程卡选择D方向，在硬件配置中选择2DMU，以第一个通道为例，传感器的正端接模板2端子（M0＋），负端接模板3端子（M0－）即可。

西门子300PLC模拟量模块接线问题汇总确定基准电位点很重要今天，一个新来的售后同事找我讨论模拟量模块的问题，他在售后上遇到了一些麻烦，用户打电话反映在现场的S7 300模拟量模块读数不变化，怎么折腾都读数是32767。

尽管模拟量模块大家都很熟悉，但是类似的问题还经常有用户反应。

翻了翻手边的资料，似乎没有系统讲解这个问题的，于是把自己的经验归纳总结一下。

关于读不出值的问题，如果总是32767没有变化，其实值已经有了，只不过是超量程了。

如果值为0，那就要注意模拟量是否有问题了，使用万用表测量现场信号并没有超限。

为什么会出现这两种现象呢？这是因为选择的参考电位不同，例如，现场过来的信号为5V，那首先要问一下，基准点是几伏？10~15是5V，-10~ -5同样也是5V，如果测量端基准点是0V，那么测量就会有问题，所以一定要保证两端等电位。

模拟量模块的基准电位点就是MANA ，所有的接线都与之有关。

02隔离与非隔离问题系列这里的隔离是指模拟量模块的基准电位点MANA 与地（也是PLC的数据地）隔离。

隔离模块MANA 与地M可以不连接，以MANA 作为测量端的参考电位；非隔离模块MANA 与地M必须连接，这样地M 变为MANA作为测量端的参考电位。

隔离模块的好处就是可以避免共模干扰。

如何知道模块是否是隔离模块，例如SM331模块，可以从模板规范中查到。

S7-300中只有一款SM334（SM355除外）模块是非隔离的，此外CPU31XC集成的模拟量也是非隔离的，共同特点就是模块的输出和输入公用M端。

同样传感器也有隔离与非隔离的问题。

通常非隔离的传感器电源的负端与信号的负端公用一个端子，例如传感器有三个端子L，M 和S+，通过L，M端子向传感器供电，S+，M为信号的输出，公用M端。

判断传感器是否隔离最好还是参考手册。

隔离传感器信号负端与地M可以不连接，以信号负端作为信号源端的参考电位。

非隔离传感器信号负端必须在源端（设备端）接地，以源端的地作为信号的参考电位。

S7-200 SMART系列PLC模块接线写在前面主要介绍S7-200 SMART系列PLC模块接线，有接线图。

模块接线包括数字量输入输出模块，模拟量输入输出模块，及混合模块。

还有涉及到的模拟量两线制、三线制的接线方法。

S7-200 SMART系列PLC模块接线1、模块介绍S7-200 SMART PLC的模块与其他系列一样主要分为以下几大类：◆数字量输入模块◆数字量输出模块◆数字量输入输出混合模块◆模拟量输入模块◆模拟量输出模块◆模拟量输入输出混合模块主要模块型号以及规格如下图2、数字量I/O模块接线数字量输入输出模块接线如CPU模块接线没有多大差别，注意事项也都差不多。

数字量输入接线图如下所示数字量输出接线图由上图可以看出数字量输出模块，有晶体管和继电器输出两种，晶体管输出与CPU模块一样也只能为PNP型输出。

继电器型输出在【1L】和【2L】上既可以是直流电也可以是交流电，但是都需要外接DC24V电源为其供电，接线端子为【L+】【M】。

3、模拟量I/O模块接线S7-200 SMART 模拟量输入模块可以输入电压、电流、RTD热电阻、TC热电偶。

下图为模拟量输入模块EM AE04的接线图使用时应注意一下几点◆通道0和通道1不能同时测量电压和电流信号，只能二选一。

通道2和3也是如此。

◆可测量的信号有：±10V、±5V、±2.5V、0--20mA。

◆满量程数据格式：-27648~+27648，不同于S7-200的-32000~+32000，与S7-300/400一样。

模拟量输出模块模拟量输出模块需要注意的事项◆两个模拟量通道可以输出电压和电流信号，可根据实际需求选择。

◆可测量的信号有：±10V和0--20mA。

◆满量程数据格式：-27648~+27648，不同于S7-200的-32000~+32000，与S7-300/400一样。

至于模拟量的混合模块接线和以上类似，就不再赘述了。
