机器零件用钢

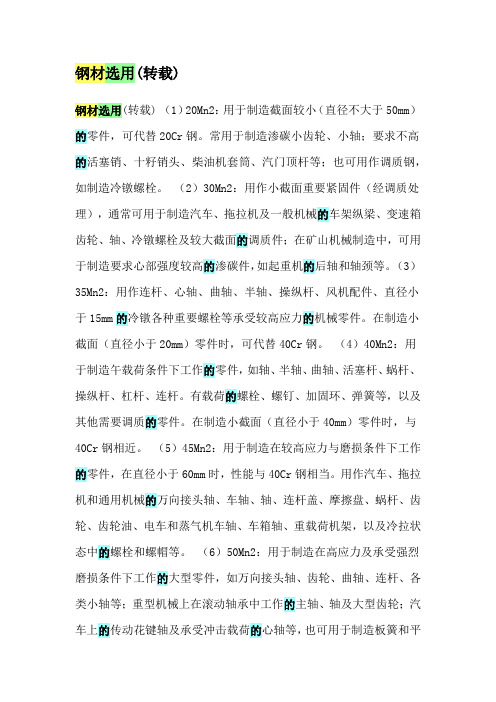

钢材选用(转载)钢材选用(转载) （1）20Mn2：用于制造截面较小（直径不大于50mm）的零件，可代替20Cr钢。

常用于制造渗碳小齿轮、小轴；要求不高的活塞销、十籽销头、柴油机套筒、汽门顶杆等；也可用作调质钢，如制造冷镦螺栓。

（2）30Mn2：用作小截面重要紧固件（经调质处理），通常可用于制造汽车、拖拉机及一般机械的车架纵梁、变速箱齿轮、轴、冷镦螺栓及较大截面的调质件；在矿山机械制造中，可用于制造要求心部强度较高的渗碳件，如起重机的后轴和轴颈等。

（3）35Mn2：用作连杆、心轴、曲轴、半轴、操纵杆、风机配件、直径小于15mm的冷镦各种重要螺栓等承受较高应力的机械零件。

在制造小截面（直径小于20mm）零件时，可代替40Cr钢。

（4）40Mn2：用于制造午载荷条件下工作的零件，如轴、半轴、曲轴、活塞杆、蜗杆、操纵杆、杠杆、连杆。

有载荷的螺栓、螺钉、加固环、弹簧等，以及其他需要调质的零件。

在制造小截面（直径小于40mm）零件时，与40Cr钢相近。

（5）45Mn2：用于制造在较高应力与磨损条件下工作的零件，在直径小于60mm时，性能与40Cr钢相当。

用作汽车、拖拉机和通用机械的万向接头轴、车轴、轴、连杆盖、摩擦盘、蜗杆、齿轮、齿轮油、电车和蒸气机车轴、车箱轴、重载荷机架，以及冷拉状态中的螺栓和螺帽等。

（6）50Mn2：用于制造在高应力及承受强烈磨损条件下工作的大型零件，如万向接头轴、齿轮、曲轴、连杆、各类小轴等；重型机械上在滚动轴承中工作的主轴、轴及大型齿轮；汽车上的传动花键轴及承受冲击载荷的心轴等，也可用于制造板簧和平卷簧。

（7）20MnV：用于制造锅炉、高压容器、大型高压管道等；也可用作冲压用钢，如自行车链条、活塞销、齿轮等；还可用于制造直径不大于20mm的矿用链坏。

（8）30Mn2MoW：用于制造载荷较大的零件，如连杆螺栓、曲轴、拉杆、齿轮等；可代替30CrNi3制造截面直径小于80mm的重要调质件；当采用表面淬火工艺时，可以制造截面更大的零件。

3.1钢材的分类和编号3.2.1 钢材的分类钢材种类和分类方法繁多，为便于生产使用和研究，进行了如下分类：（一）按用途分类按用途可将钢分为结构钢，工具钢和特殊性能钢三类。

1.结构钢用于制作工程结构和制造机器零件。

工程结构用钢也叫工程构件用钢，又可分为建筑用钢，桥梁用钢，船舶用钢及车辆和压力容器用钢、农机用钢等，这类钢主要用于制备建筑、车辆、造船、桥梁、石油、化工、电站、国防等部门的工程构件。

其一般用普通质量的碳素钢（普通碳素结构钢、普碳钢）或普通低合金高强度钢（普低钢）制作。

各种机器零件用钢一般用优质或高级优质钢制作，一些要求不高的普通零件也可以用普碳钢或普低钢制作；机器零件用钢按其工艺过程和用途分主要包括渗碳钢、渗氮钢、调质钢、弹簧钢、轴承钢和易切结构钢等，它们主要由优质碳素钢和优质合金钢制作，主要用于制造机器零件，如轴、轴承、齿轮、弹簧等。

还有冷塑性成形用钢，包括冷冲压用钢、冷镦用钢。

2.工具钢用于制造各种加工和测量工具，按用途可分为刃具钢、模具钢和量具钢。

这类钢主要用于制作量具、刃具、模具。

3.特殊性能钢具有特殊的物理化学性能，可分为不锈钢、耐热钢、耐磨钢和耐寒钢等。

这类钢主要包括抗氧化钢、热强钢、不锈钢、耐酸钢、耐磨钢、耐寒钢、无磁钢、气阀钢、电热合金钢、电工用钢等。

（二）按化学成份分类钢按化学成份不同可分为碳素钢和合金钢。

1.碳素钢按碳含量的不同又分为：低碳钢（含碳量≤0.25%），中碳钢（含碳量=0.25～0.6%）和高碳钢（含碳量>0.6%）。

2.合金钢按合金元素总量分为：低合金钢（合金元素总量≤5%），中合金钢（合金元素总含量在 5～10%范围内）和高合金钢（合金元素总量>10%）；按合金钢中所含主要合金元素将合金钢分为锰钢，铬钢，铬钼钢或铬锰钛钢等。

微合金钢：合金元素(如V，Nb，Ti，Zr，B)含量小于或等于0.1%，而能显著影响组织和性能的钢。

（三)按供应态的显微组织分类1. 一般按钢的供应状态分为:退火态钢和正火态钢两种。

常用合金钢（知识扩展）一.合金钢分类与编号二.低合金结构钢Q345、Q420 三. 机器零件用钢40Cr、65Mn、60Mn2Si、20Cr、20CrMnTi、GCr15 四.合金工具钢9SiCr、CrWMn、W18Cr4V、Cr124Cr5MoSiV 五.特殊性能钢1Cr13、9Cr18、1Cr17、1Cr18Ni9Ti、ZGMn13 合金钢分类 1.按合金元素含量多少分类：按合金元素含量多少分类：按合金元素含量多少分类低合金钢（合金总量低于5 %）中合金钢（合金总量为5 %～10 %）高合金钢（合金总量高于10 %）2.按用途分类：按用途分类：按用途分类合金结构钢低合金结构钢(也称普通低合金钢) 合金渗碳钢、合金调质钢、合金弹簧钢滚珠轴承钢合金工具钢合金刃具钢(含低合金刃具钢、高速钢) 合金模具钢(含冷模具钢、热模具钢) 量具用钢特殊性能钢不锈钢、耐热钢、耐磨钢合金钢编号首部用数字标明碳质量分数: 结构钢以万分之一为单位的数字（两位数), 工具钢和特殊性能钢以千分之一为单位的数字（一位数）来表示碳质量分数,而工具钢的碳质量分数超过1%时，碳质量分数不标出。

在表明碳质量分数数字之后，用元素的化学符号表明钢中主要合金元素，质量分数由其后面的数字标明:平均质量分数少于 1.5%时不标数, 平均质量分数为 1.5%～2.49%、 2.5%～3.49%……时,相应地标以2、3……。

专用钢用其用途的汉语拼音字首来标明. 如GCr15表示碳质量分数约1.0%、铬质量分数约 1.5%(特例)的滚珠轴承钢. Y40Mn,表示碳质量分数为0.4%、锰质量分数少于 1.5%的易切削钢. 普通低合金钢Q345 用途主要用于制造桥梁,船舶,车辆,锅炉,压力容器,输油输气管道,大型钢结构等.在热轧空冷状态下使用,组织为细晶粒的F+P,不再热处理. 化学成分wt% C Mn Si V Nb Ti 0.015 0.18 ～ 1.0 ～0.55 0.02 0.20 1.6 ～0.15 ～0.06 厚度mm <16 16～35 35～50 σs MPa ≥345 ≥325 ≥295 σb MPa 470～630 0.02 ～0.2 机械性能δ5 % Akv(20℃) J 34 21～22 GB/T1591-1994 Q345包括旧钢号12MnV ,14MnNb ,16Mn ,18Nb ,16MnCu Q420 普通低合金钢在正火状态下使用,组织为F+S 化学成分wt% V Nb Ti 0.02 ～0.2 0.015 ～0.06 0.02 ～0.2 δ5 % C ≤0.20 厚度mm <16 Mn Si Cr ≤0.40 Ni ≤0.70 1.0 ～0.55 1.7 34 18～19 16～35 GB/T1591-1994 ≥380 35～50 Q345包括旧钢号15MnVN ,14MnVTiRE 机械性能σs MPa σb MPa ≥420 520～680 ≥400 Akv(20℃) J 合金调质钢(低淬透性) 40Cr 热处理毛坯尺寸＜25mm 用途：用于制造汽车、拖拉机、机床和其它机器上的各种重要零件,如机床齿轮、主轴、汽车发动机曲轴、连杆、螺栓、进气阀主要化学成分wt% C Mn Si Cr Mo 机械性能（≥）退火态H B 淬火℃回火℃σb σs δ5 ψ Akv % % J MP MP a a 0.37 0.5 0.17 0.8 0.07 850 520 980 785 9 45 47 2 0 油水～～～～～0.44 0.8 0.37 1.1 0.12 7 油（GB/T3077－1999）合金弹簧钢钢号C 65Mn 60Mn2Si 主要成分w % Mn Si Cr 热处理淬火℃回火℃机械性能σs MPa σb MPa δ10 ψ % % 65Mn 0.62 ～0.70 60Si2 0.56 Mn ～0.64 0.90 ～1.20 0.60 ～0.90 0.17 ～0.37 1.50 ～2.00 ≤ 830 540 0.25 油800 1000 8 30 ≤ 870 480 1200 1300 5 0.35 油GB/T1222-1985 25 65Mn 60Mn2Si钢应用举例：截面≤25mm的弹簧，例如车箱缓冲卷簧合金渗碳钢(低淬透性合金渗碳钢低淬透性) 20Cr 低淬透性用途：可制造汽车、拖拉机中的变速齿轮,内燃机上的凸轮轴、活塞销等机器零件.能同时承受强烈的摩擦磨损,较大的交变载荷,特别是冲击载荷机械性能（≥）主要化学成分wt% 热处理℃C Mn Si Cr 渗预淬回σb σs δ ψ Akv 5 碳备火火MP M J % % a P 处 a 理0.17 0.5 0.20 0.7 9 ～～～～3 0.24 0.8 0.40 1.0 0 8 8 0 水油780 2 0 ～820 0 水, 油8 3 5 5 4 0 毛坯尺寸m m 10 4 47 ＜0 1 5 GB/T3077-1999 合金渗碳钢(中淬透性合金渗碳钢中淬透性) 中淬透性20CrMnTi 主要化学成分wt% C Mn Si Cr Ti 毛渗预淬回σb σs δ ψ Ak 坯尺v 碳备火火MP MP % % 2 0 寸处℃m a a 理J m 9 3 0 8 8 0 油7 2 7 0 0 0 油1 85 1 4 55 < 0 0 0 5 15 8 GB/T3077-1999 0 热处理℃机械性能（≥）0.17 0.80 0.1 1.0 7～～～～0.23 1.10 0.3 1.3 7 0.04 ～0.10 滚珠轴承钢GCr15 用途：制造滚动轴承的滚动体(滚珠、滚柱、滚针),内外套圈等. 或制造精密量具、冷冲模、机床丝杠等耐磨件. 淬回回火火后火℃HRC ℃0.95 1.40 0.15 0.25 820 150 62 62～壁厚< 14mm,外径250mm 66 的套圈.直径25～200mm ～～～～～～的钢球.直径约25mm的滚1.05 1.65 0.35 0.45 840 160 柱. （GB/T18254-2002）主要化学成分wt% C Cr Si Mn 热处理规范性能主要用途低合金刃具钢9SiCr CrWMn 热处理Cr 油淬火淬火温度℃硬度HRC 化学成分wt% 钢号 C Mn Si 回火回火温度℃硬度HRC 应用举例9SiCr 0.85 0.3 1.2 ～～～0.95 0.6 1.6 CrWMn 860 180 60 板牙丝锥钻头～～～铰刀齿轮铣刀880 ≥ 200 62 冷冲模冷轧辊0.9 0.8 0.15 0.9 820 62 140 62 板牙拉刀量规～～～1.2 ～～形状复杂高精～～160 65 度的冲模等 1.05 1.1 0.35 W1.2 840 ～1.5 （GB/T1299-2000、GB/T9943-1988）0.95 ～1.25 高速钢C Mn Si W18Cr4V (18-4-1) Cr W V 制造高速切削用车0.7～0.1～0.2～3.8～17.5～1.0～刀，刨刀、钻头、0.8 0.4 0.4 4.4 19.0 1.4 铣刀等HV 950 750 550 350 100 300 500 使用温度℃700 冷模具钢Cr12 用途用于制造各种冷冲模、冷镦模、冷挤压模和拉丝模等,工作温度不超过300 ℃. 要求不高的冷模具用9SiCr等低合金刃具钢制造. Cr12大型冷模具用钢,热处理变形很小,制造重载和形状复杂的模具. 化学成分wt % 用途举例C Si Mn Cr V 2.00～≤0.40 ≤0.40 11.50～0.15～冷冲模 2.30 13.50 0.30 拉延模压印模油淬火退火回火滚丝模温度硬度温度温度硬度HB HRC ℃℃℃870～207～950～200～450 58～64 900 255 1000 GB/T1299-2000 热模具钢 C 0.32～0.42 Si 0.80 ～ 1.20 退火温度℃硬度HB 4Cr5MoSiV 化学成分wt % Mn Cr Mo ≤0.40 4.50～1.00～5.50 1.50 用途举例V 0.30 热镦模、～0.50 压铸模、热挤压模、油淬火回火精锻模温度℃温度℃硬度HRC 840～209～1000～540～40～54 900 229 1025 650 BG/T1299-2000 组织为回火马氏体粒状碳化物和少量残余奥氏体.为了保证热硬性,要进行多次回火. 量具用钢量具钢号平样板或卡板一般量规与块规高精度量规与块规抗蚀量具10、20或50、55、60、60Mn、65Mn T10A、T12A、9SiCr Cr（刃具钢）、CrMn、GCr15 4Cr13, 9Cr18(不锈钢) GCr15块规热处理一年内每10 mm长度的尺寸变量不超过0.1 ～0.2 ?m. 高精度且形状复杂的量规与块规CrWMn(低变形钢) 不锈钢不锈钢是指在大气和一般介质中具有很高耐腐蚀性的钢种. 马氏体不锈钢1Cr13、2Cr13、3Cr13、4Cr13等, 它们在氧化性介质中都有足够的耐蚀性, 碳含量低的1Cr13、2Cr13钢耐蚀性较好,且有较好的机械性能,3Cr13、4Cr13 钢因碳含量增加,强度和耐磨性提高,但耐蚀性降低. 铁素体型不锈钢1Cr17、1Cr17Ti等，这类钢的铬质量分数为17%～30%，碳质量分数低于0.15%，为单相铁素体组织，耐蚀性比Cr13型钢更好, 在退火或正火状态下使用，强度较低、塑性很好. 1Cr13船用螺旋桨奥氏体型不锈钢Cr18Ni9型（即18-8型不锈钢）,奥氏体不锈钢碳含量很低（约0.1%），耐蚀性很好。

常见工业用钢的性能及用途一、结构钢结构钢按用途分为工程构件用钢和机器零件用钢两大类。

1．工程构件用钢工程构件用钢是应用较广泛的钢种之一，用于国防、化工、石油、电站、车辆、造船、桥梁、建筑等国民经济部门，制造各种重要构件。

此类钢的发展历程大体经历如下几个阶段：①．最初，钢构件以铆接为主，设计依据是抗拉强度，很少考虑屈服强度、韧性和可焊性。

一般含碳量较高，约为0.3%。

②．当焊接技术普遍应用后，要求钢的可焊性好，同时要保证一定的强度，故钢的含碳量降低，含锰量增加。

③．针对焊接件出现脆性断裂，在钢中加入晶粒细化剂（如AlN），使钢的性能得到改善，屈服应力由225MPa提高到300 MPa，脆性转化温度降至0℃以下，从而提高了焊接件抗脆性断裂的能力。

④．在保持低碳、高锰、细晶的条件下，利用析出强化相进一步提高钢的屈服强度，通常加入Nb、V、Ti等合金元素。

⑤．利用微合金化技术，对钢进行控制轧制，降低终轧温度，可使钢的屈服强度达到450~500MPa，脆性转化温度下降到‐80℃。

工程构件用钢的成分要求为：在含碳量小于0.25%的碳钢中，加入微量的V、Ti、Nb、Zr、Ca、RE等元素。

其性能要求为：高的弹性极限、刚度、可焊性和冷变形性，好的耐大气、水腐蚀性，低的屈强比бs/бb以防脆断。

工程构件用钢包括普通碳素构件用钢和普通低合金构件用钢。

（1）普通碳素工程构件用钢普通碳素工程构件用钢简称普碳钢，产量约占钢总产量的70%，其中大部分用作机器零件。

由于普碳钢易于冶炼、价格低廉，性能也基本满足了一般工程构件的要求，所以在工程上用量很大。

为了满足工艺性能和使用性能的要求，含碳量一般均较低。

普碳钢通常以热轧状态供应，一般不经热处理强化，只保证机械性能及工艺性能便可。

其中的Q195、Q215有较高的延伸率，易于加工，常用做螺钉、炉体部件、农业机械等。

Q235～Q275具有较高的强度和硬度，延伸率也较大，大量用做建筑结构，轧制成工字钢、槽钢、角钢、钢板、钢管及其它各种型材。

机械常用材料
机械制造是现代工业中的重要组成部分，而材料的选择对于机械性能和使用寿
命起着至关重要的作用。

在机械制造过程中，常用的材料有金属材料、塑料材料和复合材料等。

本文将重点介绍机械常用的金属材料，包括钢、铝、铜和铸铁等。

首先，钢是机械制造中使用最广泛的金属材料之一。

钢具有较高的强度和硬度，同时具有良好的塑性和韧性，因此在制造机械零部件和结构件时得到广泛应用。

根据不同的成分和热处理工艺，钢可以分为碳素钢、合金钢和不锈钢等多个种类，满足不同机械零部件对材料性能的要求。

其次，铝也是一种常用的机械材料。

铝具有较低的密度和良好的导热性能，因
此在制造轻型机械零部件和结构件时具有优势。

此外，铝具有良好的耐腐蚀性能，可以在恶劣环境下使用，因此在航空航天和汽车制造领域得到广泛应用。

另外，铜也是一种重要的机械材料。

铜具有良好的导电性和导热性，因此在制
造电气设备和散热器等零部件时得到广泛应用。

此外，铜还具有良好的加工性能，可以制成各种复杂形状的零部件，满足不同机械结构的需求。

最后，铸铁是一种常用的铸造材料。

铸铁具有较高的热膨胀系数和较低的收缩率，因此在制造大型机械零部件和机床床身等铸件时得到广泛应用。

根据不同的成分和组织状态，铸铁可以分为灰口铸铁、球墨铸铁和白口铸铁等多个种类，满足不同机械零部件对材料性能的要求。

综上所述，机械常用的金属材料包括钢、铝、铜和铸铁等，它们各具特点，在
机械制造中发挥着重要作用。

在实际应用中，需要根据机械零部件的具体要求和工作环境的要求，选择合适的材料，以确保机械的性能和使用寿命。

第3章机器制造结构钢1、了解机械制造结构钢的服役条件，理解主要失效形式、性能要求和合金化特点，掌握强韧化机理；2、理解调质钢、非调质钢、弹簧钢、滚动轴承钢、低碳马氏体钢、合金渗碳钢、氮化钢、耐磨钢的主要失效形式、性能要求和强韧化机理；3、理解零件材料选择的基本原则和思路并简单运用。

机械制造结构钢的强度和脆性；各钢种的主要失效形式、性能要求和强韧化机理；零件材料选择的基本原则和思路。

各钢种的主要失效形式、性能要求和强韧化机理；运用理论知识选择零件材料。

5多媒体+讲授，案例根据钢的生产工艺和用途，可分为：调质钢、低碳马氏体钢、超高强度结构钢、渗碳钢、氮化钢、弹簧钢、轴承钢和易削钢等。

3.1 概述一、机器零件用钢的性能要求1、具有良好的冷热加工工艺性如锻造、冲压、热处理、车、铣、刨、磨等。

2、具有良好的力学性能不同零件，对钢强、塑、韧、疲劳、耐磨性等有不同要求。

一般为亚共析钢，低合金或中合金，优质钢或高级优质钢。

二、机器零件用钢合金化特点主加元素：Cr、Mn、Si、Ni。

主要作用：↑淬透性和力学性能。

辅加元素：Mo、W、V等↓过热敏感性，↓回脆，↑淬透性。

最佳范围：获得最佳性能→称为极限合金化理论，结构钢常用范围为：<1.2%Si, <2%Mn，1~2%Cr, 1~4%Ni，< 0.5%Mo，<0.2%V, < 0.1%Ti，0.4~0.8%W。

或是单独加入，或是复合加入。

三、零件材料和工艺选择途径1、对于要求良好综合力学性能，零件选①低碳马氏体型结构钢，采用淬火+低温回火。

为↑耐磨性，可进行渗碳处理；汽车拖拉机齿轮类为代表.②回火索氏体型，选择中碳钢，采用淬火+高温回火。

为↑耐磨性，可进行渗氮处理或高频感应加热淬火等表面硬化工艺方法。

轴类零件为典型。

材料的途径为：2、如要求更高的强度，则适当牺牲塑韧性。

可选择中碳钢，采用低温回火工艺。

如低合金中碳马氏体钢。

农业机械较多.3、如要求高的弹性极限和屈服强度，又要有较高的塑性和韧度，则选择中高碳钢，进行中温回火。

常用机加工材料机加工材料是指用于机械加工制造的各种金属和非金属材料。

在机加工过程中，选择合适的材料对于产品的质量、成本和生产效率都起着至关重要的作用。

下面将介绍一些常用的机加工材料及其特点。

1. 钢材。

钢材是最常见的机加工材料之一。

它具有优良的机械性能和加工性能，适用于各种机械零部件的加工制造。

钢材的种类繁多，包括碳素钢、合金钢、不锈钢等。

碳素钢具有良好的强度和硬度，适用于制造强度要求较高的零部件；合金钢具有较高的强度和耐磨性，适用于制造耐磨零部件；不锈钢具有良好的耐腐蚀性能，适用于制造要求耐腐蚀的零部件。

2. 铝合金。

铝合金是一种轻质、耐腐蚀的材料，具有良好的导热性和导电性。

它适用于制造要求轻量化和散热性能的零部件，如航空航天零部件、汽车零部件等。

铝合金的加工性能较好，易于进行切削加工和焊接。

3. 铜材。

铜材具有良好的导电性和导热性，适用于制造电气零部件和散热器等产品。

铜材的加工性能较好，但硬度较低，易产生划痕，因此在加工过程中需要采取适当的措施来保护表面质量。

4. 钛合金。

钛合金具有良好的耐腐蚀性和高强度，适用于制造要求耐腐蚀和高强度的零部件，如航空航天零部件、医疗器械等。

钛合金的加工性能较差，硬度高、切削难度大，需要采用适当的切削工艺和刀具。

5. 塑料。

塑料是一种非金属材料，具有良好的绝缘性能和耐腐蚀性能，适用于制造电气绝缘零部件和化工设备零部件。

塑料的加工性能较好，易于成型加工和表面处理，但强度和硬度较低。

总结：以上所述的材料仅是常用的机加工材料中的一部分，随着科技的发展，新型材料的出现将为机加工行业带来更多的选择。

在选择机加工材料时，需要根据产品的要求和工艺特点来综合考虑材料的机械性能、物理性能、化学性能和加工性能等因素，以求达到最佳的加工效果和经济效益。

希望本文所介绍的常用机加工材料能够为广大机械加工制造者提供一些参考和帮助。
