城市规划图绘制方法

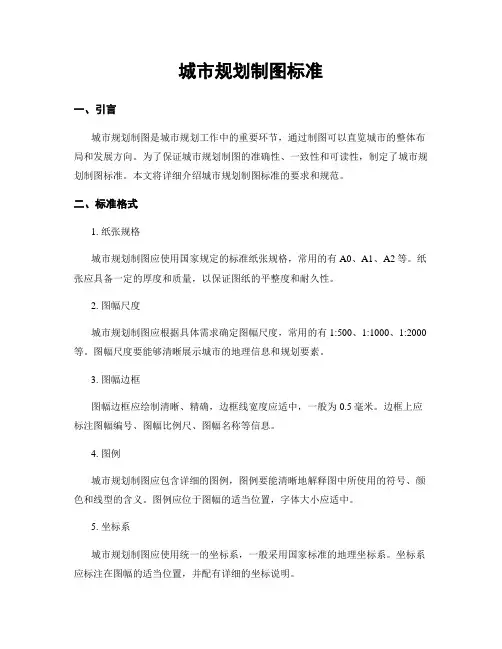

城市规划制图标准一、引言城市规划制图是城市规划工作中的重要环节，通过制图可以直览城市的整体布局和发展方向。

为了保证城市规划制图的准确性、一致性和可读性，制定了城市规划制图标准。

本文将详细介绍城市规划制图标准的要求和规范。

二、标准格式1. 纸张规格城市规划制图应使用国家规定的标准纸张规格，常用的有A0、A1、A2等。

纸张应具备一定的厚度和质量，以保证图纸的平整度和耐久性。

2. 图幅尺度城市规划制图应根据具体需求确定图幅尺度，常用的有1:500、1:1000、1:2000等。

图幅尺度要能够清晰展示城市的地理信息和规划要素。

3. 图幅边框图幅边框应绘制清晰、精确，边框线宽度应适中，一般为0.5毫米。

边框上应标注图幅编号、图幅比例尺、图幅名称等信息。

4. 图例城市规划制图应包含详细的图例，图例要能清晰地解释图中所使用的符号、颜色和线型的含义。

图例应位于图幅的适当位置，字体大小应适中。

5. 坐标系城市规划制图应使用统一的坐标系，一般采用国家标准的地理坐标系。

坐标系应标注在图幅的适当位置，并配有详细的坐标说明。

6. 图件内容城市规划制图应包含详细的地理信息和规划要素，如道路、建筑物、绿地、水体等。

图件内容应准确反映实际情况，并符合城市规划的要求。

7. 字体和文字说明城市规划制图中的文字说明应使用统一的字体，字体大小应适中，一般为3毫米。

文字说明应清晰、简洁、易读，标注的内容应准确无误。

8. 符号和线型城市规划制图中使用的符号和线型应统一规范，符号和线型的大小和粗细应适中，以保证图件的可读性和美观性。

9. 色彩运用城市规划制图中的色彩应使用统一的配色方案，色彩的使用应符合城市规划的要求，能够清晰地表达地物的属性和特征。

10. 图件完整性城市规划制图应保证图件的完整性，图件的边缘应完整、清晰，不应有缺漏或断裂的情况。

图件上的标注和文字说明应完整无误。

三、总结城市规划制图标准是保证城市规划制图质量的重要依据，通过规范的制图标准可以提高城市规划制图的准确性和可读性。

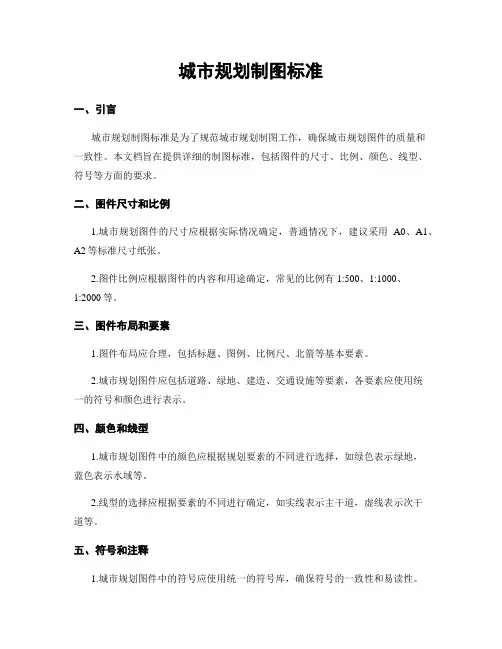

城市规划制图标准一、引言城市规划制图标准是为了规范城市规划制图工作，确保城市规划图件的质量和一致性。

本文档旨在提供详细的制图标准，包括图件的尺寸、比例、颜色、线型、符号等方面的要求。

二、图件尺寸和比例1.城市规划图件的尺寸应根据实际情况确定，普通情况下，建议采用A0、A1、A2等标准尺寸纸张。

2.图件比例应根据图件的内容和用途确定，常见的比例有1:500、1:1000、1:2000等。

三、图件布局和要素1.图件布局应合理，包括标题、图例、比例尺、北箭等基本要素。

2.城市规划图件应包括道路、绿地、建造、交通设施等要素，各要素应使用统一的符号和颜色进行表示。

四、颜色和线型1.城市规划图件中的颜色应根据规划要素的不同进行选择，如绿色表示绿地，蓝色表示水域等。

2.线型的选择应根据要素的不同进行确定，如实线表示主干道，虚线表示次干道等。

五、符号和注释1.城市规划图件中的符号应使用统一的符号库，确保符号的一致性和易读性。

2.图件中的注释应清晰明了，字体大小适中，注释内容应与图件相对应，便于理解。

六、图件绘制要求1.图件应采用计算机辅助绘图软件进行绘制，确保图件的准确性和规范性。

2.绘制过程中应注意图件的层次结构，确保各要素的叠加关系正确。

七、图件审核和归档1.图件绘制完成后，应进行审核，确保图件的准确性和规范性。

2.审核通过后，应将图件进行归档，便于查阅和后续使用。

八、附录本文档中所使用的符号库、颜色代码等相关资料，可作为附录提供，以供参考和使用。

以上是城市规划制图标准的详细要求，通过遵循这些标准，可以确保城市规划图件的质量和一致性，提高城市规划工作的效率和准确性。

希翼相关人员能够认真遵守并应用于实际工作中，以促进城市规划的健康发展。

城市规划图绘制方法概述城市规划图是城市规划工作的重要组成部分，用于展示城市的布局、用地分配和交通网络等关键要素。

本文将介绍城市规划图的绘制方法，包括数据收集、地图绘制和进一步的分析与优化。

数据收集在开始绘制城市规划图之前，首先需要收集大量的相关数据。

这些数据包括城市的地形地貌、土地利用情况、人口分布、交通状况等信息。

1.地形地貌数据：可以通过地形图或卫星影像来获取城市的地形地貌数据。

这些数据可以包括山脉、河流、湖泊、海洋等自然要素的位置和形状。

2.土地利用数据：通过地籍测绘、土地管理部门的数据或卫星影像等途径获取城市土地利用数据。

这些数据包括住宅区、商业区、工业区、公共设施等不同用地类型的分布情况。

3.人口数据：可以通过人口普查、社会调查、移民数据等途径获取城市的人口数据。

这些数据包括人口的数量、分布密度以及不同人口群体的特征。

4.交通数据：可以通过交通部门的数据或者交通调查来获取城市的交通数据。

这些数据包括道路网、公共交通设施、道路拥堵情况等信息。

地图绘制在收集了足够的数据后，可以开始绘制城市规划图了。

下面介绍几种常用的地图绘制方法。

1.手绘地图：这是最传统也最直观的绘图方法。

可以使用画笔和纸张，根据收集到的数据手绘城市规划图。

这种方法需要有绘图技巧和艺术造诣，可以根据需要进行适当的修饰和标注。

2.计算机辅助设计（CAD）软件：CAD软件是一种专业的绘图工具，可以利用计算机的绘图功能绘制城市规划图。

CAD软件可以根据收集到的数据进行准确的绘制，并提供丰富的绘图工具和选项。

3.地理信息系统（GIS）软件：GIS软件是一种专门用于地理数据分析和地图制作的工具。

使用GIS软件可以绘制具有空间属性的城市规划图，例如根据交通数据绘制城市交通网络图。

4.三维建模软件：三维建模软件可以将城市规划图建模成三维模型，使得城市规划更加直观。

这种方法可以通过多个角度观察城市规划，并进行虚拟漫游，有利于分析和展示城市规划效果。

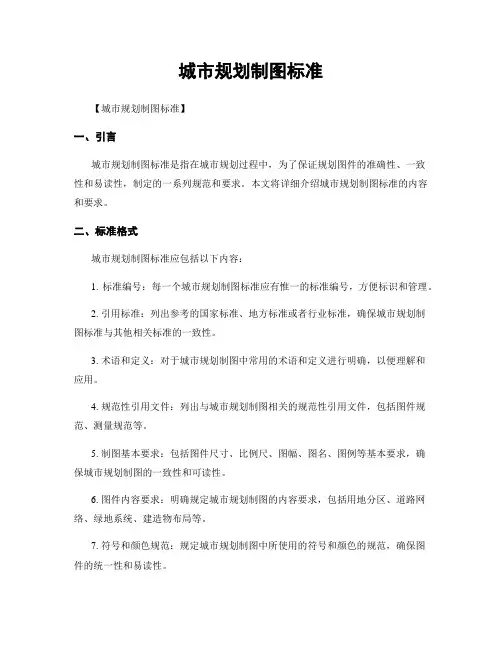

城市规划制图标准【城市规划制图标准】一、引言城市规划制图标准是指在城市规划过程中，为了保证规划图件的准确性、一致性和易读性，制定的一系列规范和要求。

本文将详细介绍城市规划制图标准的内容和要求。

二、标准格式城市规划制图标准应包括以下内容：1. 标准编号：每一个城市规划制图标准应有惟一的标准编号，方便标识和管理。

2. 引用标准：列出参考的国家标准、地方标准或者行业标准，确保城市规划制图标准与其他相关标准的一致性。

3. 术语和定义：对于城市规划制图中常用的术语和定义进行明确，以便理解和应用。

4. 规范性引用文件：列出与城市规划制图相关的规范性引用文件，包括图件规范、测量规范等。

5. 制图基本要求：包括图件尺寸、比例尺、图幅、图名、图例等基本要求，确保城市规划制图的一致性和可读性。

6. 图件内容要求：明确规定城市规划制图的内容要求，包括用地分区、道路网络、绿地系统、建造物布局等。

7. 符号和颜色规范：规定城市规划制图中所使用的符号和颜色的规范，确保图件的统一性和易读性。

8. 布局要求：规定城市规划制图的布局要求，包括图幅的罗列、图件的组织和顺序等。

9. 图件制作要求：详细描述城市规划制图的制作要求，包括图件的绘制、文字的标注、线条的粗细等。

10. 图件审核和审查要求：规定城市规划制图的审核和审查要求，包括审核的程序、审查的内容和标准等。

11. 文件管理要求：规定城市规划制图文件的管理要求，包括文件的命名、存储、备份等。

12. 报批和发布要求：规定城市规划制图的报批和发布要求，包括报批的程序、发布的方式和渠道等。

三、标准内容编写城市规划制图标准的内容和数据可以根据具体城市的规划需求进行编写，以下为一个示例：1. 标准编号：CZGT-001-20222. 引用标准：GB/T 50300-2022《城市规划术语》3. 术语和定义：城市规划制图中常用术语的定义，如用地分区、建造高度限制、建造控制线等。

4. 规范性引用文件：GB/T 50299-2022《城市规划图件编制规范》5. 制图基本要求：- 图件尺寸：A1纸张（594mm×841mm）或者A0纸张（841mm×1189mm）- 比例尺：1:2000或者1:5000- 图幅：每一个图幅包含1个或者多个规划区域- 图名：规划区域名称+规划年度- 图例：包含符号、颜色和线型的说明6. 图件内容要求：- 用地分区：按照城市规划的用地性质对规划区域进行划分- 道路网络：包括主干道、次干道和支路的布局和规划- 绿地系统：包括公园、广场、绿化带等绿地设施的位置和布局- 建造物布局：包括住宅区、商业区、工业区等建造物的布局和密度7. 符号和颜色规范：规定城市规划制图中所使用的符号和颜色的规范，如绿地用绿色表示，道路用黑色表示等。

湘源操作流程(1)第一部分专业基础一、城市规划设计内容与图纸绘制（总规、控规、修规）城市总体规划（包括分区规划）：如9类用地性质控制性详细规划：如图则修建性详细规划：表明：相同规划阶段的土地采用图特点土地使用规划是城市规划的核心工作之一，在总体规划、分区规划、控制性详细规划阶段，都是核心规划内容。

土地使用图包括土地使用现状图、土地使用规划图。

各个规划阶段的土地使用图表达的内容基本一致，表示规划范围内各类不同使用性质用地的界线，而区别在于：用地分类的深度各有不同。

总体规划和分区规划的用地分类通常以大类居多，中类辅以；控制性详尽规划用地分类就是以小类居多，中类辅以。

图纸的比例不同。

总体规划图纸比例1∶5000―1∶25000，其中1∶10000是常用的比例；分区规划采用比例1∶5000；控制性详细规划的图纸比例1∶2000。

图纸比例不同，相应的图面字体大小，线型比例，粗细也有所不同。

二、常用软件1.autocadcivil3d(autodeskmap)2.《湘源控制性详尽规划cad系统》6.0版附：cad补充命令：外部参考、图层隔绝等、图层查封、图层次序、xl；湘源常用便捷命令：补充：交叉道路红线倒角的半径:道路宽度的3/4（经验值，湘源一般为20、25、30等）视距三角形的概念（湘源自动分解成）三、总体规划图（包括分区规划）绘图要点四、控制性详尽规划图绘图要点（一）掌控指标图的内容按照现有控制性详细规划的编制要求，控制指标图图面内容一般包括以下三个部分：1.道路控制性详尽规划建议绘制的道路，图面上必须抒发：道路中心线、道路红线、缘石线。

机非分隔带(三块板、四块板道路)，中央分隔带(两块板、四块板道路)等要素，相同的要素也必须绘制在不同的图层上。

2.地块界线围起来地块的边界线。

3.指标控制性详细规划的规定性指标．一般包括：(1)用地性质；(2)建筑密度(建筑基底总面积／地块面积)；(3)建筑掌控高度；(4)容积率(建筑总面积／地块面积)；(5)绿地率(绿地总面积／地块面积)；(6)交通出入口方位；(7)停放泊位及其他须要布局的公共设施。

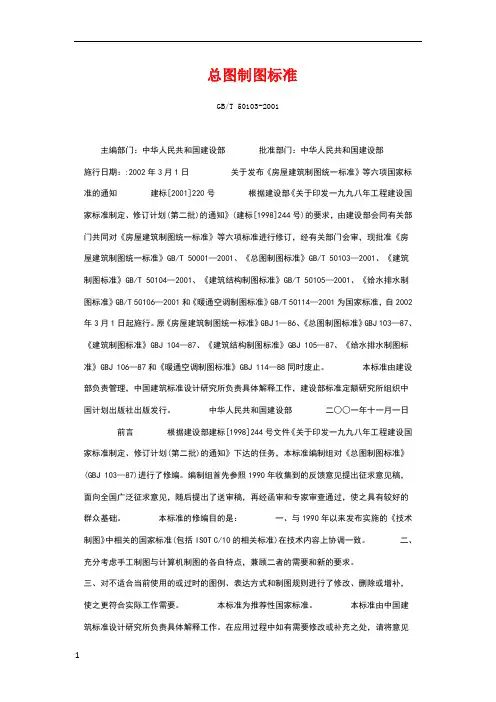

总图制图标准GB/T 50103-2001主编部门：中华人民共和国建设部批准部门：中华人民共和国建设部施行日期：:2002年3月1日关于发布《房屋建筑制图统一标准》等六项国家标准的通知建标[2001]220号根据建设部《关于印发一九九八年工程建设国家标准制定、修订计划(第二批)的通知》(建标[1998]244号)的要求，由建设部会同有关部门共同对《房屋建筑制图统一标准》等六项标准进行修订，经有关部门会审，现批准《房屋建筑制图统一标准》GB/T 50001—2001、《总图制图标准》GB/T 50103—2001、《建筑制图标准》GB/T 50104—2001、《建筑结构制图标准》GB/T 50105—2001、《给水排水制图标准》GB/T 50106—2001和《暖通空调制图标准》GB/T 50114—2001为国家标准，自2002年3月1日起施行。

原《房屋建筑制图统一标准》GBJ 1—86、《总图制图标准》GBJ 103—87、《建筑制图标准》GBJ 104—87、《建筑结构制图标准》GBJ 105—87、《给水排水制图标准》GBJ 106—87和《暖通空调制图标准》GBJ 114—88同时废止。

本标准由建设部负责管理，中国建筑标准设计研究所负责具体解释工作，建设部标准定额研究所组织中国计划出版社出版发行。

中华人民共和国建设部二○○一年十一月一日前言根据建设部建标[1998]244号文件《关于印发一九九八年工程建设国家标准制定、修订计划(第二批)的通知》下达的任务，本标准编制组对《总图制图标准》(GBJ 103—87)进行了修编。

编制组首先参照1990年收集到的反馈意见提出征求意见稿，面向全国广泛征求意见，随后提出了送审稿，再经函审和专家审查通过，使之具有较好的群众基础。

本标准的修编目的是：一、与1990年以来发布实施的《技术制图》中相关的国家标准(包括ISOT C/10的相关标准)在技术内容上协调一致。

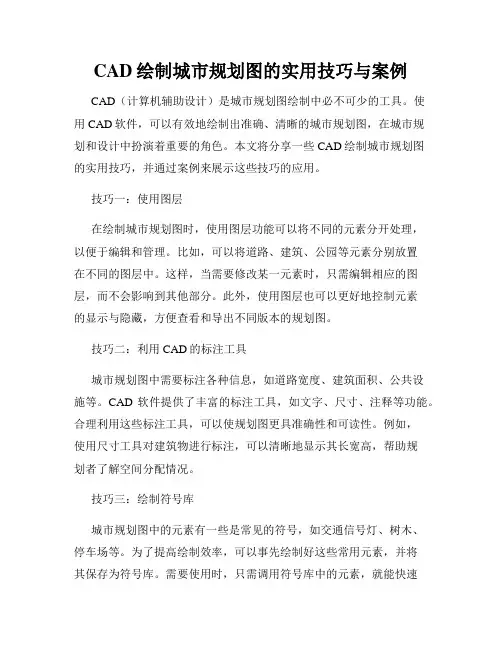

CAD绘制城市规划图的实用技巧与案例CAD（计算机辅助设计）是城市规划图绘制中必不可少的工具。

使用CAD软件，可以有效地绘制出准确、清晰的城市规划图，在城市规划和设计中扮演着重要的角色。

本文将分享一些CAD绘制城市规划图的实用技巧，并通过案例来展示这些技巧的应用。

技巧一：使用图层在绘制城市规划图时，使用图层功能可以将不同的元素分开处理，以便于编辑和管理。

比如，可以将道路、建筑、公园等元素分别放置在不同的图层中。

这样，当需要修改某一元素时，只需编辑相应的图层，而不会影响到其他部分。

此外，使用图层也可以更好地控制元素的显示与隐藏，方便查看和导出不同版本的规划图。

技巧二：利用CAD的标注工具城市规划图中需要标注各种信息，如道路宽度、建筑面积、公共设施等。

CAD软件提供了丰富的标注工具，如文字、尺寸、注释等功能。

合理利用这些标注工具，可以使规划图更具准确性和可读性。

例如，使用尺寸工具对建筑物进行标注，可以清晰地显示其长宽高，帮助规划者了解空间分配情况。

技巧三：绘制符号库城市规划图中的元素有一些是常见的符号，如交通信号灯、树木、停车场等。

为了提高绘制效率，可以事先绘制好这些常用元素，并将其保存为符号库。

需要使用时，只需调用符号库中的元素，就能快速添加到规划图中。

这样可以避免反复绘制相同的元素，节省时间和精力。

案例一：道路网络规划在城市规划中，道路网络的规划至关重要。

通过CAD软件，可以方便地进行道路网络的设计。

首先，在图纸上创建一个基本布局，如主干道、次干道、支路等。

通过绘制曲线和直线，使用拓扑工具进行连接，可以形成一个完整的道路网络。

此外，还可以通过标注工具，添加路段长度和道路宽度等信息。

案例二：绿地规划城市规划中的绿地规划也是一项重要任务。

使用CAD软件，可以绘制出各种类型的绿地，如公园、花坛、草坪等。

通过绘制不同形状的多边形、使用填充工具添加颜色和纹理，可以使绿地在规划图中更加生动。

此外，利用CAD的图层功能，可以将绿地与其他元素分开管理，方便调整和修改。

城市规划制图标准城市规划制图标准中华人民共和国行业标准城市规划制图标准standard for drawing in urban planningCJJ/T 97-2003批准部门：中华人民共和国建设部施行日期：2003年12月01日中华人民共和国建设部公告第174号建设部关于发布行业标准《城市规划制图标准》的公告现批准《城市规划制图标准》为行业标准，编号为CJJ/T97-2003,自2003年12月1日起实施。

本标准由建设部标准定额研究所组织中国建设工业出版社出版发行。

中华人民共和国建设部2003年8月19日前言2.2.1 图题应是各类城市规划图的标题。

城市规划图纸应书写图题。

2.2.2 有图标的城市规划图，应填写图标内的图名并应书写图题。

2.2.3 图题的内容应包括：项目名称（主题）、图名（副题）。

副题的字号宜小于主题的字号。

2.2.4 图题宜横写，不应遮盖图纸中现状与规划的实质内容。

位置应选在图纸的上方正中，图纸的左上侧或右上侧。

不应放在图纸内容的中间或图纸内容的下方。

2.3 图界2.3.1 图界应是城市规划图的幅面内应涵盖的用地范围。

所有城市规划的现状图和规划图，都应涵盖规划用地的全部范围、周邻用地的直接关联范围和该城市规划图按规定应包含的规划内容的范围。

2.3.2 当用一副图完整地标出全部规划图图界内的内容有困难时，可将突至图边外部的内容标明连接符号后，把连接符号以外的内容移至图边以内的适当位置上。

移入图边以内部分的内容、方位、比例应与原图保持一致，并不得压占规划或现状的主要内容。

2.3.3 必要时，可绘制一张缩小比例的规划用地关系图，然后再将规划用地的自然分片、行政分片或规划分片按各自相对完整的要求，分别绘制在放大的分片图内。

2.3.4 城市总体规划图的图界，应包括城市总体规划用地的全部范围。

可做到城市规划区的全部范围。

2.3.5 城市分区规划图、详细规划图的图界，应至少包括规划用地及其以外50m内相邻地块的用地范围。

城市规划图是完成规划编制任务的主要成果之一。

规划图所显示的区域面积很大，常用小比例绘制，而上述的各项规划意图、城市布局及指导思想又必须准确、直观、形象、简练地表达在图纸上。

所以，在编制城市规划图时，要把规划内容包括的各种项目(如工业、仓库、居住、绿化等用地、道路、广场、车站、港口等位置，以及给水、排水、电力、电信等工程管线)用最简单、最明显的符号或不同的颜色表达在图纸上，采用的符号和颜色就叫做规划图例。

一：图例分为用地图例和工程设施图例。

用地图例按照城市建设现状和将来建设意图可分为现状图例和规划图例，按照表示的方法和绘制特点可分为单色图例和彩色图例。

单色图例即运用符号和线条的粗细、虚实、黑白、疏密的不同变化构成图例；彩色图例即运用各种颜色的深浅、浓淡绘出由不同色块、宽窄线条和彩色符号构成的图例，彩色用地图例一般采用的颜色是：①熟褐色表示工业用地及工厂；②紫色表示仓库用地；③红色表示公共建筑物；(党政机关、大中专学校可注上文字)④白色表示道路广场；⑤蓝色表示河、湖、水面；⑥褐色表示铁路、铁路站场；⑦灰色表示飞机场、停车场等交通运输设施用地；⑧绿色表示各种绿带、果园、苗圃、农田、菜地和牧场。

⑨黄色表示居住用地工程设施图例也分为单色图例和彩色图例。

单色工程设施图例包括用地分析图例、工程设施及其构筑物图例和各类工程管线图例等，主要供绘制城市用地分析图及有关工程设施规划图使用；⑨彩色工程设施图例习惯用色：黑色表示道路、铁路、桥梁、涵洞；蓝色表示水塔、水闸、泵站等；绿色表示雨水管线；褐石色表示污水管线；红色表示电力电信管线；黑色、灰色、黄色表示工业管线。

二：其他要素：1)图名：图名即图纸的名称(大标题)。

在规划图上没有标题栏、会签栏等。

图名一般横写在图纸的上方或其他适宜的位置。

通常采用仿宋体字、黑体字或隶书书写。

字体较大，一般大于14号字，大小要与图幅幅面协调。

颜色一般与图纸边框用色相同。

2)图笺：标明图纸编绘的单位和时间，一般放在图纸的右下角。
