5_城市规划图绘制

附件一：《城市规划制图图例（试行）》技术说明一、图例的适用范围与作用第1条.该图例适用于城市总体规划中的中心城区用地布局现状图、规划图和控制性详细规划用地布局现状图、规划图，该图例可作为规划总图CAD图例绘制的统一技术标准。

二、图例的分类依据第2条.该图例的建设用地分类依据为新版《城市用地分类与规划建设用地标准》（GB50137-2011）。

三、图例的分类范围与精度第3条.该图例分类范围涵盖《城乡用地分类和代码》规定中的“H”类的全部用地类别（“H1—H9”）和《城市建设用地分类和代码》规定中的全部用地类别。

第4条.该图例分类深度涵盖《城乡用地分类和代码》类和《城市建设用地分类和代码》规定中的大、中、小全部类别。

四、图例的绘制原则第5条.颜色选择以AutoCAD颜色索引为基础。

第6条.图例中相同大类的图例颜色应尽量处于同一色系。

第7条.当新版《城市用地分类与规划建设用地标准》（GB50137-2011）与旧版《城市用地分类与规划建设用地标准》（GBJ137-90）涉及的用地性质相同或相近时，应尽量沿袭旧版图例绘制的习惯。

第8条.图例中大类以“颜色”作为用地性质的表达形式；中类和小类出两种版本：一种版本是中类以“颜色”为主，其中部分以“颜色+符号”作为用地性质的表达形式；小类以“颜色”、“颜色+符号”或“颜色+用地代码”作为用地性质的表达形式（注：“颜色+符号”的小类用地性质亦可用“颜色+用地代码”代替）；另一种版本是中类以“颜色”为主，其中部分以“颜色+文字符号”作为用地性质的表达形式；小类以“颜色”、“颜色+文字符号”或“颜色+用地代码”作为用地性质的表达形式（注：“颜色+文字符号”的小类用地性质亦可用“颜色+用地代码”代替）。

第9条.当总图中某一类用地仅划分到“大类”时，应使用“城市建设用地（大类）制图图例”，且该类用地的“大类”与“中小类”不得同时出现。

附件三：住房和城乡建设部城乡规划司在宣贯《城市用地分类与规划建设用地标准》(GB50137-2011)中有关新、老标准在具体规划中的衔接意见与建议一、城市总体规划为保证总体规划编制审批工作稳步有序推进，建议在执行《城市用地分类与规划建设用地标准》(GB50137-2011)（以下简称“新标准”）上按照不同工作阶段，区别对待：1、总体规划已经批复实施的，按照法律、法规和标准规范不向前追溯执行的原则，不必按照新标准重新修订已经批准的总体规划。

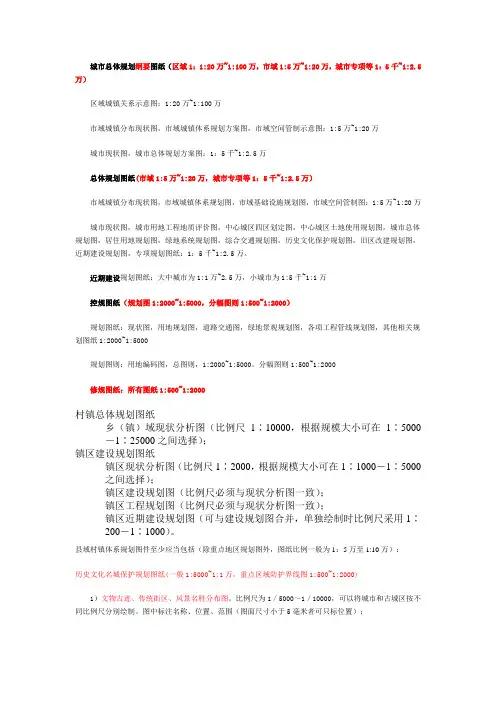

城市总体规划纲要图纸（区域1：1:20万~1:100万，市域1:5万~1:20万，城市专项等1：5千~1:2.5万）区域城镇关系示意图：1:20万~1:100万市域城镇分布现状图，市域城镇体系规划方案图，市域空间管制示意图：1:5万~1:20万城市现状图，城市总体规划方案图：1：5千~1:2.5万总体规划图纸(市域1:5万~1:20万，城市专项等1：5千~1:2.5万）市域城镇分布现状图，市域城镇体系规划图，市域基础设施规划图，市域空间管制图：1:5万~1:20万城市现状图，城市用地工程地质评价图，中心城区四区划定图，中心城区土地使用规划图，城市总体规划图，居住用地规划图，绿地系统规划图，综合交通规划图，历史文化保护规划图，旧区改建规划图，近期建设规划图，专项规划图纸：1：5千~1:2.5万。

近期建设规划图纸：大中城市为1:1万~2.5万，小城市为1:5千~1:1万控规图纸（规划图1:2000~1:5000，分幅图则1:500~1:2000）规划图纸：现状图，用地规划图，道路交通图，绿地景观规划图，各项工程管线规划图，其他相关规划图纸1:2000~1:5000规划图则：用地编码图，总图则，1:2000~1:5000。

分幅图则1:500~1:2000修规图纸：所有图纸1:500~1:2000村镇总体规划图纸乡（镇）域现状分析图（比例尺1∶10000，根据规模大小可在1∶5000－1∶25000之间选择）；镇区建设规划图纸镇区现状分析图（比例尺1∶2000，根据规模大小可在1∶1000－1∶5000之间选择）；镇区建设规划图（比例尺必须与现状分析图一致）；镇区工程规划图（比例尺必须与现状分析图一致）；镇区近期建设规划图（可与建设规划图合并，单独绘制时比例尺采用1∶200－1∶1000）。

县域村镇体系规划图件至少应当包括（除重点地区规划图外，图纸比例一般为1：5万至1:10万）：历史文化名城保护规划图纸(一般1:5000~1:1万，重点区域防护界线图1:500~1:2000)1）文物古迹、传统街区、风景名胜分布图。

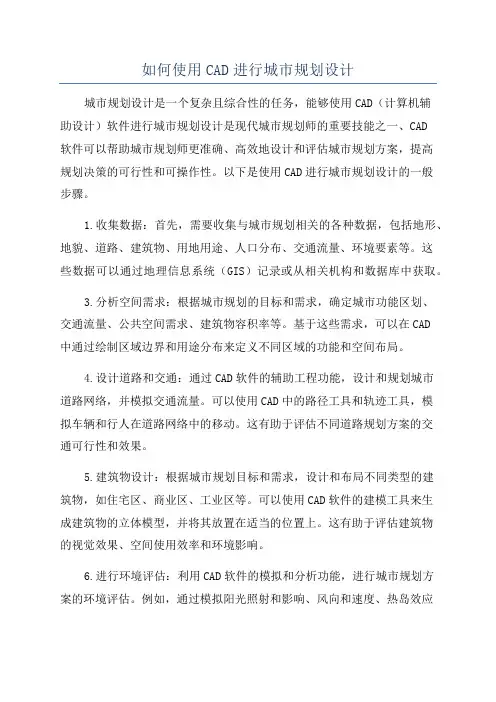

如何使用CAD进行城市规划设计城市规划设计是一个复杂且综合性的任务，能够使用CAD（计算机辅助设计）软件进行城市规划设计是现代城市规划师的重要技能之一、CAD软件可以帮助城市规划师更准确、高效地设计和评估城市规划方案，提高规划决策的可行性和可操作性。

以下是使用CAD进行城市规划设计的一般步骤。

1.收集数据：首先，需要收集与城市规划相关的各种数据，包括地形、地貌、道路、建筑物、用地用途、人口分布、交通流量、环境要素等。

这些数据可以通过地理信息系统（GIS）记录或从相关机构和数据库中获取。

3.分析空间需求：根据城市规划的目标和需求，确定城市功能区划、交通流量、公共空间需求、建筑物容积率等。

基于这些需求，可以在CAD中通过绘制区域边界和用途分布来定义不同区域的功能和空间布局。

4.设计道路和交通：通过CAD软件的辅助工程功能，设计和规划城市道路网络，并模拟交通流量。

可以使用CAD中的路径工具和轨迹工具，模拟车辆和行人在道路网络中的移动。

这有助于评估不同道路规划方案的交通可行性和效果。

5.建筑物设计：根据城市规划目标和需求，设计和布局不同类型的建筑物，如住宅区、商业区、工业区等。

可以使用CAD软件的建模工具来生成建筑物的立体模型，并将其放置在适当的位置上。

这有助于评估建筑物的视觉效果、空间使用效率和环境影响。

6.进行环境评估：利用CAD软件的模拟和分析功能，进行城市规划方案的环境评估。

例如，通过模拟阳光照射和影响、风向和速度、热岛效应等，评估方案对城市环境的影响和适应性。

可以通过调整设计参数，优化方案以提高环境可持续性和适宜性。

7.进行可视化和效果展示：使用CAD软件的渲染和动画功能，将设计方案进行可视化和展示。

可以在模型中添加纹理和光照效果，使设计方案更具真实感。

还可以在CAD中创建漫游路径和视角，生成演示视频或交互式漫游模型，以便让他人更直观地理解和评价设计方案。

8.输出和共享设计成果：完成城市规划设计后，将设计方案导出为CAD格式或其他可视化格式，例如PDF，以便与相关利益相关方共享和交流。

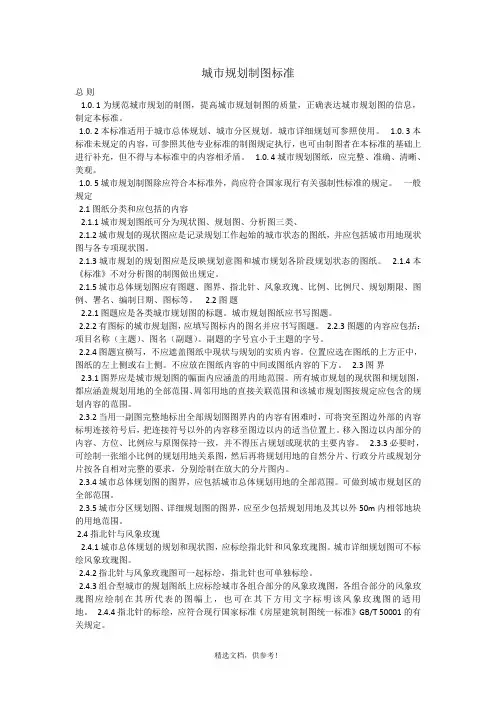

城市规划制图标准总则1.0. 1 为规范城市规划的制图，提高城市规划制图的质量，正确表达城市规划图的信息，制定本标准。

1.0. 2 本标准适用于城市总体规划、城市分区规划。

城市详细规划可参照使用。

1.0. 3 本标准未规定的内容，可参照其他专业标准的制图规定执行，也可由制图者在本标准的基础上进行补充，但不得与本标准中的内容相矛盾。

1.0. 4 城市规划图纸，应完整、准确、清晰、美观。

1.0. 5 城市规划制图除应符合本标准外，尚应符合国家现行有关强制性标准的规定。

一般规定2.1 图纸分类和应包括的内容2.1.1 城市规划图纸可分为现状图、规划图、分析图三类、2.1.2 城市规划的现状图应是记录规划工作起始的城市状态的图纸，并应包括城市用地现状图与各专项现状图。

2.1.3 城市规划的规划图应是反映规划意图和城市规划各阶段规划状态的图纸。

2.1.4 本《标准》不对分析图的制图做出规定。

2.1.5 城市总体规划图应有图题、图界、指北针、风象玫瑰、比例、比例尺、规划期限、图例、署名、编制日期、图标等。

2.2 图题2.2.1 图题应是各类城市规划图的标题。

城市规划图纸应书写图题。

2.2.2 有图标的城市规划图，应填写图标内的图名并应书写图题。

2.2.3 图题的内容应包括：项目名称（主题）、图名（副题）。

副题的字号宜小于主题的字号。

2.2.4 图题宜横写，不应遮盖图纸中现状与规划的实质内容。

位置应选在图纸的上方正中，图纸的左上侧或右上侧。

不应放在图纸内容的中间或图纸内容的下方。

2.3 图界2.3.1 图界应是城市规划图的幅面内应涵盖的用地范围。

所有城市规划的现状图和规划图，都应涵盖规划用地的全部范围、周邻用地的直接关联范围和该城市规划图按规定应包含的规划内容的范围。

2.3.2 当用一副图完整地标出全部规划图图界内的内容有困难时，可将突至图边外部的内容标明连接符号后，把连接符号以外的内容移至图边以内的适当位置上。

分析图四步走Ⅰ如何做好区位分析？区位分析是对设计项目所在的地域、文化、环境等等因素的了解与认知，是所有项目设计开始前的准备工作。

回想起这几年做的大量区位分析图，似乎从不知所云到人云亦云再到“因为所以”的分析方法。

最基本的区位分析大概有以下这些东西：1. 城市区位显而易见，城市区位既是分析项目所处的城市在这美丽的地球上的位置，通过对城市地域的研究可以确定所在城市的位置、所属地区、人文环境、气候条件、城市规模和与城市之间的距离等信息。

城市区位分析大到国际、国家级小到省、市、区级，可根据项目的区域影响大小进行分析，对于旅游类、文化、交通类项目的帮助比较大。

2. 基地位置基地周边情况的分析，一般常见的有使用现状的全景照片或者分析周边建筑的关系，另外基地的红线、控制线、退线等。

3. 城市肌理分析城市与基地之间的轴线关系、公共空间、密度、朝向、间距、布局、风格等。

4. 可达性（交通）分析分析城市的的街道路网，基地的出入口、交通的灵活性。

以及城市交通的交叉口、平行道口和立体交通等，乃至铁路、航线等。

5. 区位优势与限制分析区域独特的资源与优势，以及不利条件等，有些公司称为“SWOT”分析（不准确，请自行百度“SWOT分析法”）。

6. 区位景观环境分析噪音环境、公园绿地系统、地标设施、视线分析等。

7.特殊分析图根据项目的功能、结构等进行的分析……（以下省略1万字）Ⅱ怎么画规划理念构思图分析图虽不是项目的重点，却是吸引点，前期理念构思图尤甚，虽没必要投入太多精力，但应做精做巧。

构思有一个主要的足矣，大量理念同时出动反而削弱了核心。

即便需要若干延伸性的理念去分别支撑结构、路网、重点片区等，也不宜突破主体构思。

下面说正题，我把参与的每一个文本中的前期构思理念图分两类：原则表述和方案构思，先分类介绍，接着分别展开。

一．理念构思图的特点是什么？1.原则表述类此类构思图，也是我们一般所说的模式图。

顾名思义，是运用抽象的图元组合表达原则性、基础性的构思。

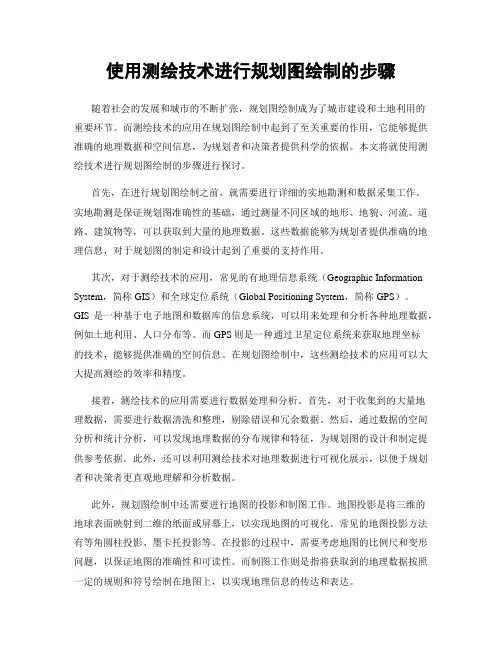

使用测绘技术进行规划图绘制的步骤随着社会的发展和城市的不断扩张，规划图绘制成为了城市建设和土地利用的重要环节。

而测绘技术的应用在规划图绘制中起到了至关重要的作用，它能够提供准确的地理数据和空间信息，为规划者和决策者提供科学的依据。

本文将就使用测绘技术进行规划图绘制的步骤进行探讨。

首先，在进行规划图绘制之前，就需要进行详细的实地勘测和数据采集工作。

实地勘测是保证规划图准确性的基础，通过测量不同区域的地形、地貌、河流、道路、建筑物等，可以获取到大量的地理数据。

这些数据能够为规划者提供准确的地理信息，对于规划图的制定和设计起到了重要的支持作用。

其次，对于测绘技术的应用，常见的有地理信息系统（Geographic Information System，简称GIS）和全球定位系统（Global Positioning System，简称GPS）。

GIS是一种基于电子地图和数据库的信息系统，可以用来处理和分析各种地理数据，例如土地利用、人口分布等。

而GPS则是一种通过卫星定位系统来获取地理坐标的技术，能够提供准确的空间信息。

在规划图绘制中，这些测绘技术的应用可以大大提高测绘的效率和精度。

接着，测绘技术的应用需要进行数据处理和分析。

首先，对于收集到的大量地理数据，需要进行数据清洗和整理，剔除错误和冗余数据。

然后，通过数据的空间分析和统计分析，可以发现地理数据的分布规律和特征，为规划图的设计和制定提供参考依据。

此外，还可以利用测绘技术对地理数据进行可视化展示，以便于规划者和决策者更直观地理解和分析数据。

此外，规划图绘制中还需要进行地图的投影和制图工作。

地图投影是将三维的地球表面映射到二维的纸面或屏幕上，以实现地图的可视化。

常见的地图投影方法有等角圆柱投影、墨卡托投影等。

在投影的过程中，需要考虑地图的比例尺和变形问题，以保证地图的准确性和可读性。

而制图工作则是指将获取到的地理数据按照一定的规则和符号绘制在地图上，以实现地理信息的传达和表达。

《城市规划CAD》课程教学大纲课程编号；507728课程名称: 城市规划CAD英文名称: CAD in City Planning课程类型: 专业方向课总学时: 64 讲课学时: 14 上机学时: 50学分: 2适用对象: 资源环境与城乡规划管理专业先修课程: 高等数学、计算机文化、城市总体规划、CAD.建筑初步执笔人: 孟彩红审定人: 董杰一、课程性质、目的和任务1. 课程性质:城市规划CAD课是专业技术课, 是给资源环境与城乡规划管理专业高年级城市规划与设计利用计算机绘图打下基础。

同时由于CAD可提供一个精确的、可视的三维模型, 从而可加强学生的三维概念, 从而提高学生的三维思考能力及对方案的综合分析能力。

2. 课程的目的和任务：知识要求: 明确什么是计算机辅助设计及其应用程序的基本操作方式；CAD的基本硬件需求与软件需求: CAD的基本命令组成与使用。

能力要求: 能熟练运用CAD的基本命令；能使用CAD进行城市规划辅助规划设计工作；能使用其他版本的软件( photoshop)进行计算机辅助设计。

二、课程教学和教改基本要求1.具备基本的图形处理能力2.能利用CAD软件及photoshop、3D MAX绘制简单的城市规划与建筑设计图。

三、课程各章重点与难点、教学要求与教学内容第一章AutoCAD 2007概述一、重点: 掌握对象、图层特性, 掌握创建图形对象的基本命令和操作方法二、难点: 如何设置单位类型和精度、图形界限, 各种绘图命令的快捷技巧三、教学要求：本章主要了解AutoCAD的发展历史, AutoCAD 2007的新功能新特点以及AutoCAD2007的安装过程, 为接下的AutoCAD2007系统学习做好环境准备。

熟悉AutoCAD2007的工作环境, 包括AutoCAD2007菜单、命令、状态栏等。

掌握绘图过程中使用频率最高的“栅格”、“捕捉”和“对象设置”。

四、教学内容:第一节AutoCAD 功能概述更快地创建设计数据、通过新的DWG格式获得高速体验、运用新工具提高生产力、新的演示图形、强大的工作流功能。

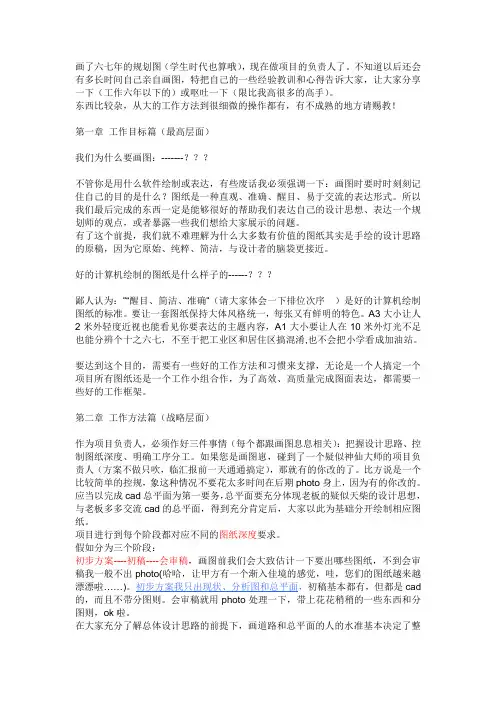

画了六七年的规划图（学生时代也算哦），现在做项目的负责人了。

不知道以后还会有多长时间自己亲自画图，特把自己的一些经验教训和心得告诉大家，让大家分享一下（工作六年以下的）或呕吐一下（限比我高很多的高手）。

东西比较杂，从大的工作方法到很细微的操作都有，有不成熟的地方请赐教！第一章工作目标篇（最高层面）我们为什么要画图：-------不管你是用什么软件绘制或表达，有些废话我必须强调一下：画图时要时时刻刻记住自己的目的是什么？图纸是一种直观、准确、醒目、易于交流的表达形式。

所以我们最后完成的东西一定是能够很好的帮助我们表达自己的设计思想、表达一个规划师的观点，或者暴露一些我们想给大家展示的问题。

有了这个前提，我们就不难理解为什么大多数有价值的图纸其实是手绘的设计思路的原稿，因为它原始、纯粹、简洁，与设计者的脑袋更接近。

好的计算机绘制的图纸是什么样子的------鄙人认为：”“醒目、简洁、准确”（请大家体会一下排位次序）是好的计算机绘制图纸的标准。

要让一套图纸保持大体风格统一，每张又有鲜明的特色。

A3大小让人2米外轻度近视也能看见你要表达的主题内容，A1大小要让人在10米外灯光不足也能分辨个十之六七，不至于把工业区和居住区搞混淆,也不会把小学看成加油站。

要达到这个目的，需要有一些好的工作方法和习惯来支撑，无论是一个人搞定一个项目所有图纸还是一个工作小组合作，为了高效、高质量完成图面表达，都需要一些好的工作框架。

第二章工作方法篇（战略层面）作为项目负责人，必须作好三件事情（每个都跟画图息息相关）：把握设计思路、控制图纸深度、明确工序分工。

如果您是画图崽，碰到了一个疑似神仙大师的项目负责人（方案不做只吹，临汇报前一天通通搞定），那就有的你改的了。

比方说是一个比较简单的控规，象这种情况不要花太多时间在后期photo身上，因为有的你改的。

应当以完成cad总平面为第一要务，总平面要充分体现老板的疑似天柴的设计思想，与老板多多交流cad的总平面，得到充分肯定后，大家以此为基础分开绘制相应图纸。

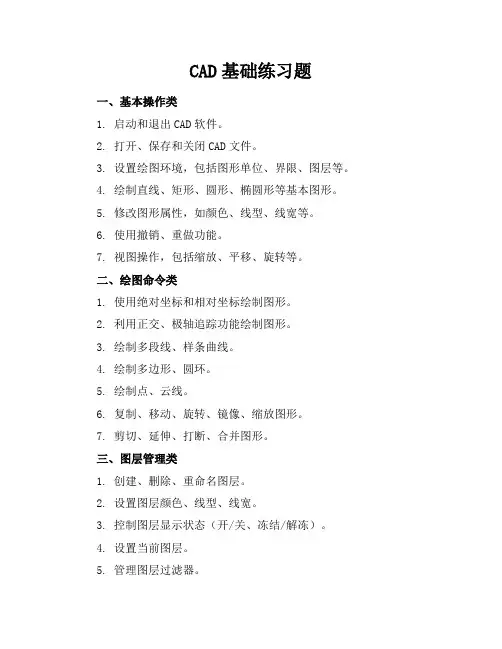

CAD基础练习题一、基本操作类1. 启动和退出CAD软件。

2. 打开、保存和关闭CAD文件。

3. 设置绘图环境，包括图形单位、界限、图层等。

4. 绘制直线、矩形、圆形、椭圆形等基本图形。

5. 修改图形属性，如颜色、线型、线宽等。

6. 使用撤销、重做功能。

7. 视图操作，包括缩放、平移、旋转等。

二、绘图命令类1. 使用绝对坐标和相对坐标绘制图形。

2. 利用正交、极轴追踪功能绘制图形。

3. 绘制多段线、样条曲线。

4. 绘制多边形、圆环。

5. 绘制点、云线。

6. 复制、移动、旋转、镜像、缩放图形。

7. 剪切、延伸、打断、合并图形。

三、图层管理类1. 创建、删除、重命名图层。

2. 设置图层颜色、线型、线宽。

3. 控制图层显示状态（开/关、冻结/解冻）。

4. 设置当前图层。

5. 管理图层过滤器。

四、文字与标注类1. 创建单行文字和多行文字。

2. 设置文字样式、字体、大小、颜色。

3. 编辑文字内容。

4. 添加线性标注、对齐标注、角度标注、直径标注等。

5. 设置标注样式。

6. 编辑标注。

五、尺寸与比例类1. 设置图形比例。

2. 绘制比例尺。

3. 根据比例绘制图形。

4. 调整尺寸标注比例。

六、块与属性类1. 创建内部块。

2. 创建外部块。

3. 插入块。

4. 编辑块。

5. 添加、编辑块属性。

6. 创建动态块。

七、打印与输出类1. 设置打印设备。

2. 设置打印样式表。

3. 设置打印范围。

4. 设置打印比例。

5. 打印预览。

6. 导出图形为其他格式。

八、综合练习类1. 绘制建筑平面图。

2. 绘制机械零件图。

3. 绘制电气线路图。

4. 绘制园林景观图。

5. 绘制城市规划图。

九、高级绘图技巧类1. 使用修剪、延伸命令处理图形相交。

2. 利用图案填充创建渐变色填充和实体填充。

3. 绘制和编辑多线。

4. 使用约束条件进行参数化绘图。

5. 创建和编辑表格。

6. 使用查询工具测量距离、面积和角度。

7. 利用外部参照管理图形资源。

总图制图标准GB/T 50103-2001主编部门：中华人民共和国建设部批准部门：中华人民共和国建设部施行日期：:2002年3月1日关于发布《房屋建筑制图统一标准》等六项国家标准的通知建标[2001]220号根据建设部《关于印发一九九八年工程建设国家标准制定、修订计划(第二批)的通知》(建标[1998]244号)的要求，由建设部会同有关部门共同对《房屋建筑制图统一标准》等六项标准进行修订，经有关部门会审，现批准《房屋建筑制图统一标准》GB/T 50001—2001、《总图制图标准》GB/T 50103—2001、《建筑制图标准》GB/T 50104—2001、《建筑结构制图标准》GB/T 50105—2001、《给水排水制图标准》GB/T 50106—2001和《暖通空调制图标准》GB/T 50114—2001为国家标准，自2002年3月1日起施行。

原《房屋建筑制图统一标准》GBJ 1—86、《总图制图标准》GBJ 103—87、《建筑制图标准》GBJ 104—87、《建筑结构制图标准》GBJ 105—87、《给水排水制图标准》GBJ 106—87和《暖通空调制图标准》GBJ 114—88同时废止。

本标准由建设部负责管理，中国建筑标准设计研究所负责具体解释工作，建设部标准定额研究所组织中国计划出版社出版发行。

中华人民共和国建设部二○○一年十一月一日前言根据建设部建标[1998]244号文件《关于印发一九九八年工程建设国家标准制定、修订计划(第二批)的通知》下达的任务，本标准编制组对《总图制图标准》(GBJ 103—87)进行了修编。

编制组首先参照1990年收集到的反馈意见提出征求意见稿，面向全国广泛征求意见，随后提出了送审稿，再经函审和专家审查通过，使之具有较好的群众基础。

本标准的修编目的是：一、与1990年以来发布实施的《技术制图》中相关的国家标准(包括ISOT C/10的相关标准)在技术内容上协调一致。

城市规划制图标准城市规划制图标准中华人民共和国行业标准城市规划制图标准standard for drawing in urban planningCJJ/T 97-2003批准部门：中华人民共和国建设部施行日期：2003年12月01日中华人民共和国建设部公告第174号建设部关于发布行业标准《城市规划制图标准》的公告现批准《城市规划制图标准》为行业标准，编号为CJJ/T97-2003,自2003年12月1日起实施。

本标准由建设部标准定额研究所组织中国建设工业出版社出版发行。

中华人民共和国建设部2003年8月19日前言2.2.1 图题应是各类城市规划图的标题。

城市规划图纸应书写图题。

2.2.2 有图标的城市规划图，应填写图标内的图名并应书写图题。

2.2.3 图题的内容应包括：项目名称（主题）、图名（副题）。

副题的字号宜小于主题的字号。

2.2.4 图题宜横写，不应遮盖图纸中现状与规划的实质内容。

位置应选在图纸的上方正中，图纸的左上侧或右上侧。

不应放在图纸内容的中间或图纸内容的下方。

2.3 图界2.3.1 图界应是城市规划图的幅面内应涵盖的用地范围。

所有城市规划的现状图和规划图，都应涵盖规划用地的全部范围、周邻用地的直接关联范围和该城市规划图按规定应包含的规划内容的范围。

2.3.2 当用一副图完整地标出全部规划图图界内的内容有困难时，可将突至图边外部的内容标明连接符号后，把连接符号以外的内容移至图边以内的适当位置上。

移入图边以内部分的内容、方位、比例应与原图保持一致，并不得压占规划或现状的主要内容。

2.3.3 必要时，可绘制一张缩小比例的规划用地关系图，然后再将规划用地的自然分片、行政分片或规划分片按各自相对完整的要求，分别绘制在放大的分片图内。

2.3.4 城市总体规划图的图界，应包括城市总体规划用地的全部范围。

可做到城市规划区的全部范围。

2.3.5 城市分区规划图、详细规划图的图界，应至少包括规划用地及其以外50m内相邻地块的用地范围。
