感应加热器使用说明书
- 格式:docx
- 大小:37.38 KB
- 文档页数:3
60KW电磁感应加热器说明书(高效率谐振式工作,非一般定频或恒功率模式)一、产品电气规格:1、额定电压频率:380VAC 50Hz /60Hz2、电压适应范围:330V-430V3、额定功率:根据工件加温要求4. 额定电流:90A4、工作频率:12-28KHz 最佳段10KHz5、安全工作环境温度:-20℃-45℃;6、工作湿度:≤95%7、热效率≥95%8、接线示意图9、线圈与被加热体间距为20-25MM。
二、基本性能概述:1、有软启动功能,在频繁启动的情况下,安全可靠,使用寿命长2、有缺相保护功能3、有IGBT过流保护功能4、有IGBT过温保护功能5、有加热线圈短路保护功能6、全桥串联谐振电路拓扑,抗干扰能力强7、采用高性能IGBT驱动芯片驱动8、自动识别负载及锁相功能,以使负载端得到最高功率因数,也使电路精确控制在弱感性区高效率工作9、数台机芯并联安装在同一个加热管上,互不干扰10、节电效果好:与目前采用的电热圈相比,节电可达30%以上11、安装方便:可接桶型和平盘型等等结构方式感应线圈12、运行成本低,维修量少,产品保修1年,终生维护13、产品尺寸:机壳长610*宽350*高230三、产品使用所接负载特性:5130号钢以及45号钢类,线圈与工件距离2CM-2.5CM厘米(特殊材料要特殊调试)60KW:所接铁质150- 180uH,感应线圈线径不小于35—16*2平方毫米,电流90A线约38米.注意:电感量只是应用的其中一个参数而已,具体要实测工作频率和电流,通过增减线圈匝数来匹配功率,加热温度要求高的感量适当减小,工作频率在12-28KHz范围内,保持加热到所需最高温度时频率不低于13KHz(工件温度升高时等效串联阻抗R上升,RLC的谐振频率会降低, 同理R上升,母线电压不变的情况下电流有所下降是正常的)五、产品主要应用领域:工业加热设备如塑胶机械注塑机、造粒机、吹膜机、拉丝机,锅炉等等的节能改造中; 民用加热产品如电磁热水器,电磁热水瓶,电磁炉等高效加热电器中。
YF-ED-J6971
可按资料类型定义编号

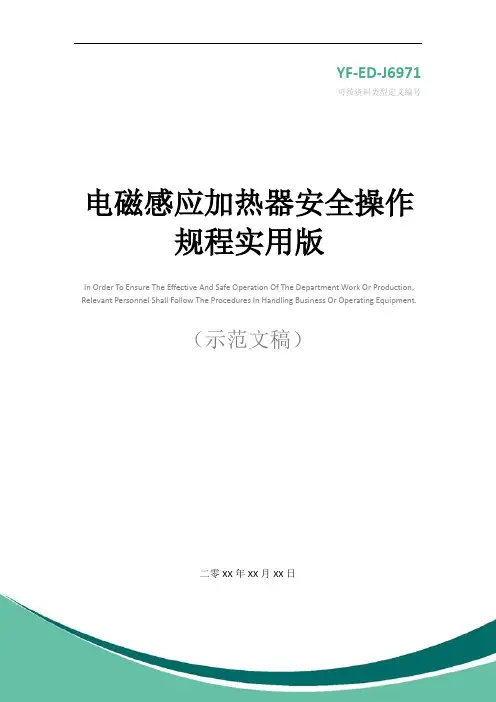

电磁感应加热器安全操作
规程实用版
In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.
(示范文稿)
二零XX年XX月XX日
电磁感应加热器安全操作规程实
用版
提示:该操作规程文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的,相关人员在办理业务或操作设备时必须遵循的程序或步骤。
下载后可以对文件进行定制修改,请根据实际需要调整使用。
第一条操作前按规定穿戴好劳动防护用
品。
第二条使用前,检查电源线是否有漏电或
虚连现象。
第三条根据受热工件的大小和受热面积合
理选用电磁铁。
加热较大的零件时,要用天车
配合,以防过重将电磁铁压坏。
第四条根据工件的配合要求及材质情况,
选择合理的加热温度和时间。
第五条工件放稳后,方可启动电机加热
器。
电加热器启动后,人员要远离,防止电磁场伤人。
第六条工件加热完毕,切断电源方可吊取工件。
并做好防护工作,防止烫伤。

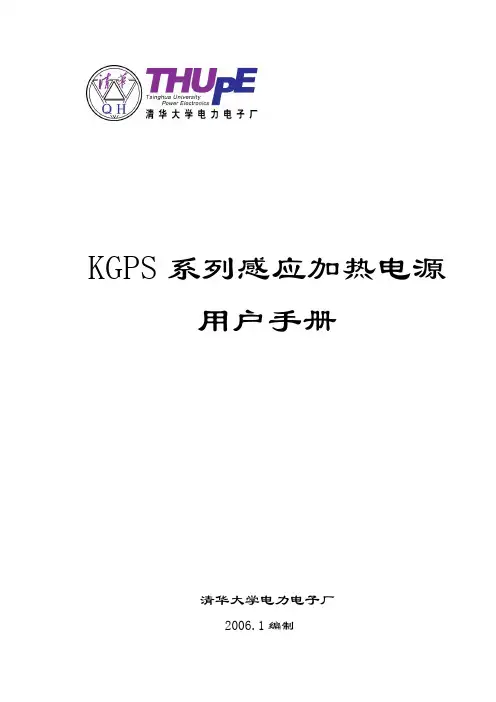

KGPS系列感应加热电源用户手册清华大学电力电子厂2006.1编制目录1.KGPS系列感应加热电源使用说明书............................2第一节 概述...............................................................................................3第二节 电源基本工作原理.......................................................................5第三节 并联逆变电路的工作原理.............................................................8第四节 保护系统.. (12)第五节 使用与维护 (12)2.KGPS系列感应加热电源故障检修手册 (17)第一节 各控制板功能及故障分析 (18)第二节 整机故障分析 (22)3.KGPS系列感应加热电源售后服务办法 (24)4.KGPS系列感应加热电源现场安装反馈表 (25)KGPS系列感应加热电源使用说明书第一节 概述一、型号含义:KGPS100~500/1~8型并联逆变晶闸管中频电源,额定功率分100、160、200、250、300、350、500kW等几个规格,其额定工作频率为8kHz,根据实际负载配置情况,可在8kHz以下各频率段工作。
电源型号含义如下:K G P S - □/ □输出频率输出功率水冷式变频器晶闸管可控二、安装使用条件1、本电源应在下列条件下使用:海拔不超过1000m;设备周围环境温度不应超过+40℃,不低于-2℃;设备应在无导电及易爆炸尘埃,无腐蚀金属和破坏绝缘的气体的场合;安装于通风良好,无剧烈震动和冲击,垂直倾斜度不超过5°的场合;2、冷却水的进水要求:¾机械特性:透明,不浑浊,无沉淀物,总固体含量不超过250mg/L;¾化学特性:PH值为6~8,硬度不大于10度(即每升水中氧化钙含量≦100mg);¾电阻率:大于2.5kΩ/cm;¾进水温度:不低于5℃,不高于35℃,冷却水的温升不超过20℃;¾进水压力:0.1~0.2MPa;电源设备、感应器、淬火变压器、补偿用电热电容器等均采用水冷,所提供冷却水状况的好坏直接影响电源正常运行的可靠性。

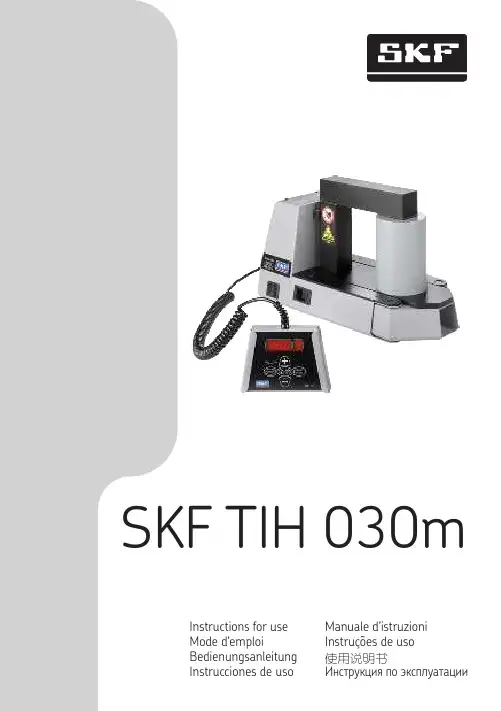

Instructions for use Mode d’emploi Bedienungsanleitung Manuale d’istruzioni Instruções de uso 使用说明书SKF TIH 030m目.录符合欧盟相关产品条例的声明 (75)安全需知 (76)1. 简介 (77)1.1 用途 (77)1.2 工作原理 (77)1.3 产品特点 (78)2. 描述 (78)2.1 组件 (78)2.2 技术参数 (79)3. 接上电源接头 (80)4. 用前准备 (80)5. 操作 (81)5.1 显示 (81)5.2 按键功能 (81)5.3 温度模式 (81)5.4 时间模式 (82)5.5 温度测量 (82)5.6 改变温度单位 (82)5.7 退磁 (83)5.8 加热功率选择 (83)6. 安全保护 (84)7. 故障排除 (84)8. 备件 (85)中文符合欧盟相关产品条例的声明我们,SKF 维护产品Kelvinbaan 163439 MT Nieuwegein荷兰在此声明,以下产品:SKF 感应加热器TIH 030m 系列的设计和制造遵从欧盟电磁兼容指令VOL TAGE DIRECTIVE 2014/35/EU欧盟电磁兼容指令EMC DIRECTIVE 2014/30/EU ,以及其它相关条例EN61000-6-3:2007 /A1:2011EN61000-6-2:2005EN61000-4-2EN61000-4-3EN61000-4-4EN61000-4-5EN61000-4-6EN61000-4-8EN61000-4-11欧洲 ROHS 指令 2011/65/EUNieuwegein ,荷兰,2016年5月Sébastien David产品研发与质量经理1. 简介SKF的TIH 030m感应式加热器设计用来加热与轴过盈配合的轴承,加热使轴承膨胀,安装时不再需要加机械安装力。

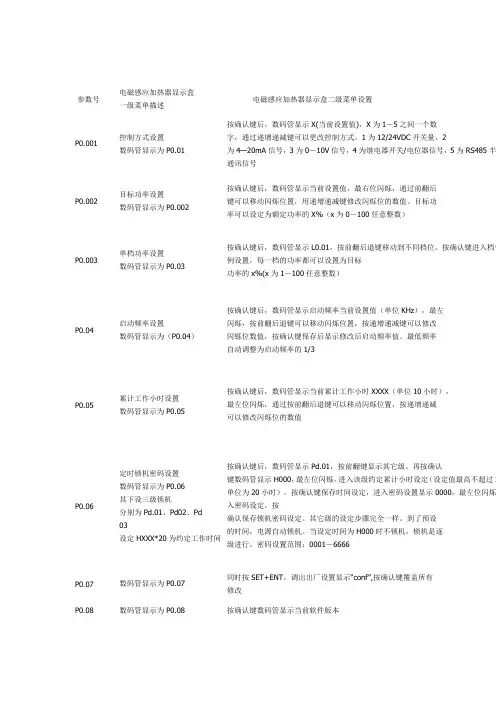

参数号电磁感应加热器显示盒一级菜单描述电磁感应加热器显示盒二级菜单设置P0.001控制方式设置数码管显示为P0.01按确认键后,数码管显示X(当前设置值),X为1-5之间一个数字,通过递增递减键可以更改控制方式。
1为12/24VDC开关量,2为4—20mA信号,3为0-10V信号,4为继电器开关/电位器信号,5为RS485半通讯信号P0.002目标功率设置数码管显示为P0.002按确认键后,数码管显示当前设置值,最右位闪烁,通过前翻后键可以移动闪烁位置,用递增递减键修改闪烁位的数值。
目标功率可以设定为额定功率的X%(x为0-100任意整数)P0.003单档功率设置数码管显示为P0.03按确认键后,数码管显示L0.01,按前翻后退键移动到不同档位。
按确认键进入档位例设置,每一档的功率都可以设置为目标功率的x%(x为1-100任意整数)P0.04启动频率设置数码管显示为(P0.04)按确认键后,数码管显示启动频率当前设置值(单位KHz),最左闪烁,按前翻后退键可以移动闪烁位置,按递增递减键可以修改闪铄位数值,按确认键保存后显示修改后启动频率值。
最低频率自动调整为启动频率的1/3P0.05累计工作小时设置数码管显示为P0.05按确认键后,数码管显示当前累计工作小时XXXX(单位10小时),最左位闪烁,通过按前翻后退键可以移动闪烁位置,按递增递减可以修改闪烁位的数值P0.06定时锁机密码设置数码管显示为P0.06其下设三级锁机分别为Pd.01、Pd02、Pd03设定HXXX*20为约定工作时间按确认键后,数码管显示Pd.01,按前翻键显示其它级。
再按确认键数码管显示H000,最左位闪铄,进入该级约定累计小时设定(设定值最高不超过2单位为20小时)。
按确认键保存时间设定,进入密码设置显示0000,最左位闪烁入密码设定,按确认保存锁机密码设定。
其它级的设定步骤完全一样。
到了预设的时间,电源自动锁机。
当设定时间为H000时不锁机,锁机是逐级进行。
SKF TIH 100m中型感应式加热器使用说明书目录符合欧盟电气产品条例的声明 (4)安全需知 (5)1. 简介 (6)1.1. 用途 (6)1.2. 工作原理 (6)1.3. 产品特点 (7)2. 描述 (7)2.1. 组件 (7)2.2. 技术参数 (8)3. 接上电源接头 (9)4. 用前准备 (10)5. 操作 (11)5.1. 显示 (11)5.2. 按键功能 (11)5.3. 温度模式 (12)5.4. 时间模式 (13)5.5. 温度测量 (13)5.6. 改变温度单位 (13)5.7. 退磁 (13)5.8. 加热功率选择 (14)6. 安全保护 (14)7. 故障排除 (15)8. 备件 (16)TIH 100m 3符合欧盟电气产品条例的声明TIH 100m 4安全需知TIH 100m 51. 简介SKF的TIH 100m感应式加热器设计用来加热与轴过盈配合的轴承,加热使轴承膨胀,安装时不再需要加机械安装力。
当轴承与轴的温差达到90°C时,安装所需的膨胀量是足够的。
当环境温度为20°C时,轴承也就需要加热到110°C。
1.1. 用途TIH 100m加热器设计用于加热滚动轴承。
然而,其它构成铁磁性回路的工件也可以被加热。
例如衬套、扣环、皮带轮、齿轮、联轴器等。
所有能够套到感应线圈上、横跨在支撑立柱间(磁轭放置到位)的轴承都可以使用TIH 100m加热器来加热。
此外,小尺寸的轴承还可以挂在三根不同规格的标准配置的磁轭上加热。
有关使用,请参阅本说明书最前面的示意图。
1.2. 工作原理TIH 100M感应式加热器可以比作变压器。
高电压、低电流通过TIH 100m有大量匝数的感应线圈,而在工件上产生低电压、高电流。
因为工件的电磁特性相当于单匝的短路线圈,在工件内产生高电流而生热。
因为电流产生于工件内部,所以加热器的其它组件不会被加热。
TIH 100m 61.3. 产品特点•可移动的控制面板提高了使用的方便性、降低了操作过程中碰到被加热工件而被烫伤的危险,随加热器一块提供的可移动的控制面板可以吸附到加热器侧面上。

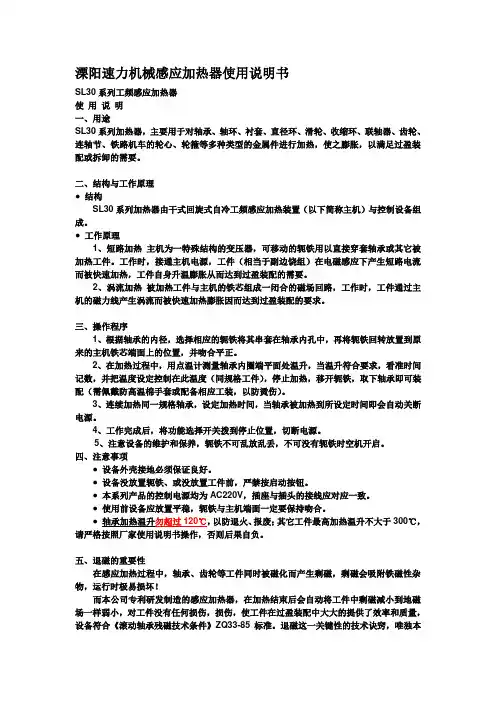

溧阳速力机械感应加热器使用说明书SL30系列工频感应加热器使用说明一、用途SL30系列加热器,主要用于对轴承、轴环、衬套、直径环、滑轮、收缩环、联轴器、齿轮、连轴节、铁路机车的轮心、轮箍等多种类型的金属件进行加热,使之膨胀,以满足过盈装配或拆卸的需要。
二、结构与工作原理● 结构SL30系列加热器由干式回旋式自冷工频感应加热装置(以下简称主机)与控制设备组成。
● 工作原理1、短路加热主机为一特殊结构的变压器,可移动的轭铁用以直接穿套轴承或其它被加热工件。
工作时,接通主机电源,工件(相当于副边饶组)在电磁感应下产生短路电流而被快速加热,工件自身升温膨胀从而达到过盈装配的需要。
2、涡流加热被加热工件与主机的铁芯组成一闭合的磁场回路,工作时,工件通过主机的磁力线产生涡流而被快速加热膨胀因而达到过盈装配的要求。
三、操作程序1、根据轴承的内径,选择相应的轭铁将其串套在轴承内孔中,再将轭铁回转放置到原来的主机铁芯端面上的位置,并吻合平正。
2、在加热过程中,用点温计测量轴承内圈端平面处温升,当温升符合要求,看准时间记数,并把温度设定控制在此温度(同规格工件),停止加热,移开轭铁,取下轴承即可装配(需佩戴防高温棉手套或配备相应工装,以防烫伤)。
3、连续加热同一规格轴承,设定加热时间,当轴承被加热到所设定时间即会自动关断电源。
4、工作完成后,将功能选择开关拨到停止位置,切断电源。
5、注意设备的维护和保养,轭铁不可乱放乱丢,不可没有轭铁时空机开启。
四、注意事项● 设备外壳接地必须保证良好。
● 设备没放置轭铁、或没放置工件前,严禁按启动按钮。
● 本系列产品的控制电源均为AC220V,插座与插头的接线应对应一致。
● 使用前设备应放置平稳,轭铁与主机端面一定要保持吻合。
● 轴承加热温升勿超过120℃,以防退火、报废;其它工件最高加热温升不大于300℃,请严格按照厂家使用说明书操作,否则后果自负。
五、退磁的重要性在感应加热过程中,轴承、齿轮等工件同时被磁化而产生剩磁,剩磁会吸附铁磁性杂物,运行时极易损坏!而本公司专利研发制造的感应加热器,在加热结束后会自动将工件中剩磁减小到地磁场一样弱小,对工件没有任何损伤,损伤,使工件在过盈装配中大大的提供了效率和质量,设备符合《滚动轴承残磁技术条件》ZQ33-85标准。
电感应加热设备操作说明一、设备概述电感应加热设备是一种利用电磁感应原理来进行加热的设备。
具有加热迅速、高效节能的特点,广泛应用于工业生产中的金属加热、熔炼、淬火等工艺。
本文将为您详细介绍电感应加热设备的操作步骤及注意事项。
二、设备操作步骤1. 设备检查和准备1.1 确保设备通电前,所有操作开关处于关闭状态。
1.2 检查设备的供电电压是否和设备标牌上的额定电压匹配。
1.3 检查设备外观是否有损坏或异物堵塞。
2. 设备通电操作2.1 将电源线插入电源插座,并保证接地良好。
2.2 按下设备主电源开关,设备通电。
2.3 操作界面上的控制器,将加热参数调节到合适的数值,如加热功率、加热时间等。
2.4 打开冷却水开关,确保设备正常工作时温度不超过额定温度。
3. 加热操作3.1 将待加热的工件放置在电感应加热设备的加热区域内。
3.2 操作界面上的控制器,启动加热装置。
3.3 观察工件的加热情况,并根据需要调整加热参数。
3.4 加热完成后,关闭加热装置和主电源开关。
3.5 将加热后的工件进行冷却处理。
4. 设备维护4.1 加热设备在使用中应定期对设备进行清洁,防止灰尘和杂物进入设备内部。
4.2 检查冷却水的流量和温度,保持在合适的范围。
4.3 定期检查设备的电源线是否磨损、漏电等情况,及时更换或修理。
4.4 如发现设备故障或异常情况,应及时联系维修人员进行检修和处理。
三、注意事项1. 为了确保操作安全,请在操作设备前仔细阅读设备操作手册,并按照要求进行操作。
2. 操作过程中应戴好防护手套和护目镜,以防止对身体产生伤害。
3. 设备通电后,禁止将手伸入设备内部,避免触电事故发生。
4. 加热装置工作时会产生较高的温度和电磁辐射,请远离加热区域,以免烫伤或对身体健康产生不良影响。
5. 冷却水系统应保持正常工作状态,确保设备的散热和温度控制。
总结:以上就是电感应加热设备的操作说明,希望本文能对您正确使用电感应加热设备提供帮助。
60KW电磁感应加热器说明书(高效率谐振式工作,非一般定频或恒功率模式)一、产品电气规格:1、额定电压频率:380VAC 50Hz /60Hz2、电压适应范围:330V-430V3、额定功率:根据工件加温要求4. 额定电流:90A4、工作频率:12-28KHz 最佳段10KHz5、安全工作环境温度:-20℃-45℃;6、工作湿度:≤95%7、热效率≥95%8、接线示意图9、线圈与被加热体间距为20-25MM。
二、基本性能概述:1、有软启动功能,在频繁启动的情况下,安全可靠,使用寿命长2、有缺相保护功能3、有IGBT过流保护功能4、有IGBT过温保护功能5、有加热线圈短路保护功能6、全桥串联谐振电路拓扑,抗干扰能力强7、采用高性能IGBT驱动芯片驱动8、自动识别负载及锁相功能,以使负载端得到最高功率因数,也使电路精确控制在弱感性区高效率工作9、数台机芯并联安装在同一个加热管上,互不干扰10、节电效果好:与目前采用的电热圈相比,节电可达30%以上11、安装方便:可接桶型和平盘型等等结构方式感应线圈12、运行成本低,维修量少,产品保修1年,终生维护13、产品尺寸:机壳长610*宽350*高230三、产品使用所接负载特性:5130号钢以及45号钢类,线圈与工件距离2CM-2.5CM厘米(特殊材料要特殊调试)60KW:所接铁质150- 180uH,感应线圈线径不小于35—16*2平方毫米,电流90A线约38米.注意:电感量只是应用的其中一个参数而已,具体要实测工作频率和电流,通过增减线圈匝数来匹配功率,加热温度要求高的感量适当减小,工作频率在12-28KHz范围内,保持加热到所需最高温度时频率不低于13KHz(工件温度升高时等效串联阻抗R上升,RLC的谐振频率会降低, 同理R上升,母线电压不变的情况下电流有所下降是正常的)五、产品主要应用领域:工业加热设备如塑胶机械注塑机、造粒机、吹膜机、拉丝机,锅炉等等的节能改造中; 民用加热产品如电磁热水器,电磁热水瓶,电磁炉等高效加热电器中。
电感应加热器操作说明一、前言电感应加热器是一种使用电磁感应原理来实现加热的设备。
本操作说明将详细介绍电感应加热器的使用方法及注意事项,以帮助用户正确、安全地操作设备。
二、设备概述电感应加热器是一种将电能转化为热能的装置,通过应用电磁感应原理,在电磁场作用下,使工件发生涡流并产生热量。
其主要组成部分包括电源模块、电磁线圈、冷却系统和操作面板。
三、操作步骤1. 设备准备(1) 将电感应加热器放置在通风良好的地方,确保设备稳定。
(2) 根据工件的大小选择合适的电磁线圈,并将其正确安装于加热平台上。
(3) 确认冷却系统中的冷却液充足,并检查冷却水管的连接是否牢固。
2. 连接电源(1) 将电感应加热器的电源插头插入电源插座,并确保电源开关处于关闭状态。
(2) 定期检查电源线是否完好,不得使用损坏的电源线。
3. 设置加热参数(1) 按照工件性质和加热要求,在操作面板上设置合适的加热参数,包括加热功率、加热时间和温度等。
(2) 根据具体工件的大小、形状等特点,调整电磁线圈的位置和角度,以确保工件能够充分受热。
4. 开始加热(1) 确认操作面板上的加热参数设置正确后,打开电源开关。
(2) 此时,设备开始加热,工件会在电磁场中产生热量。
(3) 在加热过程中,可通过操作面板实时监测工件的温度变化,并根据需要进行调整。
5. 加热结束与冷却(1) 当工件达到所需温度后,可关闭电源开关,停止加热。
(2) 在工件冷却之前,务必等待一段时间,避免触摸热源造成烫伤。
(3) 在冷却期间,冷却系统将自动工作,确保设备和工件迅速冷却至安全温度。
(4) 工件完全冷却后,可以取出并进行后续处理。
四、注意事项1. 安全操作(1) 在操作之前,务必详细阅读并理解本操作说明。
(2) 使用前检查设备及线缆是否完好无损,不得使用损坏的设备。
(3) 在加热过程中,使用者应注意设备周围的安全,避免触摸电磁线圈和加热部件,以免烫伤。
2. 适用范围(1) 本设备适用于金属工件的加热,如钢铁、铝合金等。
