伴热带工作原理

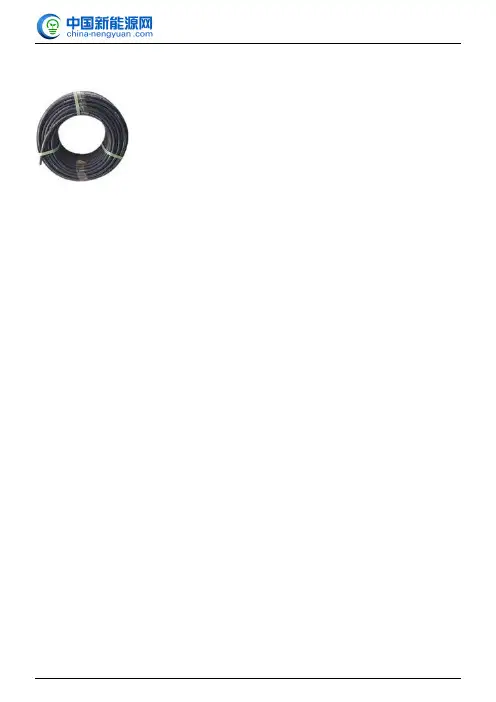

电伴热带工作原理电伴热带电缆由导电高分子复合材料(塑料)和两根平行金属导线及绝缘护套构成的扁形带状电缆。

其特性是导电高分子复合材料具有正温度系数”PTC”特性，且相互并联，能随被加热体系的温度变化自动调节输出功率，自动限制加热的温度。

“PTC”特性即正温度系数效应，是指材料电阻率随着温度升高而增大，并在一定温度区间电阻率急剧增大的特性。

温控伴热电缆可以任意截短或在一定范围内接长使用，并允许多次交叉重叠而无高温热点及烧毁之虑。

因此温控伴热电缆优点是：
温控电伴热带电缆相应被伴热体系具有自动调节输出功率，因此不会因自身发热而烧毁，却因实际需要热量进行补偿，因此为新一代节能型恒温加热器。

低温状态快速启动，温度均匀，每一局部皆可因其被伴热处的温度变化自动调节。

安装简便，维护简单，自动化水平高，运行及维护费用低。

安全可靠，用途广，不污染环境，寿命长。

用电热器件加热,得到合适的温度,就叫电伴热.
比如,冬天厂的某项露天管道,为了保持温度,通常会在管壁绕上电热线,通电加热,保持温度.
在比如某些电气控制柜内为了防止受潮或防止雾结水,会安装一个电加热器提高柜内温度,这也是电伴热.
通常电伴热都是有温度控制单元的,以保持温度在设定的范围内.。

伴热带的工作原理
伴热带是一种基于热交换的技术，主要用于提供温度控制和调节。

它的工作原理基于热量从热源（通常是电子设备或机械设备）流向冷源（通常是周围环境或冷却器）。

下面是伴热带的工作原理：
1. 导热材料：伴热带通常由导热材料制成，例如铜、金属合金等。

导热材料能够有效地传导热量，以便使热量从热源传递到冷源。

2. 电加热丝：伴热带上通常包裹着电加热丝，用于提供热量。

电加热丝通常是由一种高电阻材料制成，当通过电流时，电加热丝会发热。

3. 温度传感器：伴热带上装有温度传感器，用于检测热源周围的温度。

温度传感器能够感知到温度的变化，并将其传递给控制系统。

4. 控制系统：伴热带通常连接到一个控制系统，用于监测和控制热源周围的温度。

控制系统可以根据温度传感器的反馈信号来自动调节电加热丝的功率，以达到所需的温度。

5. 热交换：当控制系统检测到热源周围的温度低于设定的目标温度时，它会增加电加热丝的功率，从而增加热量的释放。

相反，当温度高于目标温度时，控制系统会减少电加热丝的功率。

通过这种方式，伴热带能够根据需要在热源周围提供恒定的温
度，从而保持设备的正常运行。

这种技术广泛应用于冷却器、管道、储罐等需要保持特定温度的设备和系统中。

电伴热带工作原理 1、 概述 自控温电伴热带（或称自限温电热带）。

它是一种电热功率随系统温度自调的带状限温伴热器。

即电缆本身具有自动限温，并随着被加热体系的温度变化能自动调整发热功率的功能，以保证工作体系始终稳定在设定的最佳操作温区正常运行。

1.1 工作优点 —加热时能够自动限定电缆的工作温度； —能随被加热体系的温度变化自动调整输出功率而无需外加设备； —电缆可以任意裁短或在一定范围内接长使用，而上述性能不变。

—允许交叉重叠缠绕敷设而无过热及烧毁之忧。

1.2 工作优点 自控温电伴热带在用于防冻和保温时，具有如下优点： —伴热管线温度均匀，不会过热，安全可靠； —节约电能，稳态时，功率较小； —间歇操作时，升温启动快速； —安装及运行费用低； —安装使用维护简便； —便于自动化管理。

2、 PTC工作原理 2.1 PTC效应及PTC材料 PTC效应即正温度系数效应，是特指材料电阻率随着温度升高而增大，并在一定温度区间电阻率急剧增大的特性。

具有PTC效应的材料称为PTC材料，本电缆的高分子PTC材料是半晶离聚物与炭黑的共混物。

2.2 工作原理 自控温电伴热带的电热元件，是在两根平行金属母线之间均匀的挤包一层PTC 材料制成的芯带。

PTC材料经熔融挤出、冷却定型之后，分散其中的炭微粒形成无数纤细的导电炭网络。

当它们跨接在两根平行母线上时，就构成芯带的PTC并联回路。

电缆一端的两根母线与电源接通时，电流从一根母线横向流过PTC材料层到达另一根母线形成并联回路。

PTC层就是连续并联在母线之间的电阻发热体，将电能转化成热能，对操作系统进行伴热保温。

当芯带温度升到相应的高阻区时，电阻大到几乎阻断电流的程度，芯带的温度将达到高限不再升高（即自动限温）。

与此同时，芯带通过护套向温度较低的被加热体系传热，达到稳态时单位时间传递的热量等于电缆的电功率。

电缆的输出功率主要受控于传热过程以及被加热体系的温度。

2.3工作性能 2.3.1功率自调性能 自控温电伴热带的电热功率是随温度升高而自动减少，或随温度降低自动增大，同时电阻达到极大时，电热功率就趋于极小，温度便升到了高限，这就是电缆的自限温特性。

伴热带是一种常用于防冻、保温和加热的装置，广泛应用于石油化工、工业加热、建筑冷凝管道、水暖设备和环境温控等领域。

本文将从工作原理和接线方法两个方面来深入探讨伴热带的原理和实际应用。

一、伴热带的工作原理伴热带利用电能将导线或电阻线圈加热，然后通过传导、对流或辐射的方式将热量传递到需要加热的对象上。

其工作原理可以总结为以下几个方面：1.电阻加热原理：伴热带内部包含导线或电阻线圈，当电流通过导线或电阻线圈时，会产生电阻加热效应，将电能转化为热能。

这种加热原理十分直接且高效，适用于对加热需求较高的场景。

2.传导加热原理：伴热带通过表面与被加热物体接触，利用传导方式将热能传递给被加热物体。

这种加热方式适用于需要对较大面积进行加热的场合，如管道、容器等。

3.对流加热原理：伴热带通过将加热的介质与被加热的物体接触并形成对流流动，利用对流传热的方式进行加热。

这种加热方式适用于需要通过流体介质进行传热的场景，如暖气管道、散热器等。

4.辐射加热原理：伴热带通过发射红外线辐射热能，将热能直接传递给被加热的物体。

辐射加热具有快速、高效的特点，适用于对加热速度要求较高的场合。

伴热带通过不同的工作原理实现加热作用，可以根据实际需求选择适合的加热方式。

二、伴热带的接线方法正确的接线方法是保证伴热带正常工作的重要环节，下面介绍几种常见的接线方法：1.平行型接线法：将多个伴热带平行布置，并采用统一的电源接线。

这种接线方式适用于多个伴热带共同加热同一条管道或设备的情况。

通过平行型接线，可以有效避免单个伴热带过热，提高系统的工作可靠性和稳定性。

2.级联型接线法：将多个伴热带级联布置，并采用分段供电的方式进行接线。

这种接线方式适用于管道或设备长度较长，需要分段加热的情况。

通过级联型接线，可以根据实际需求对不同段进行加热控制，提高加热的精度和效果。

3.转角型接线法：将伴热带沿着管道或设备的转角处进行接线，通过转角型接线可以保证整个管道或设备的加热均匀，避免出现冷点和热点。

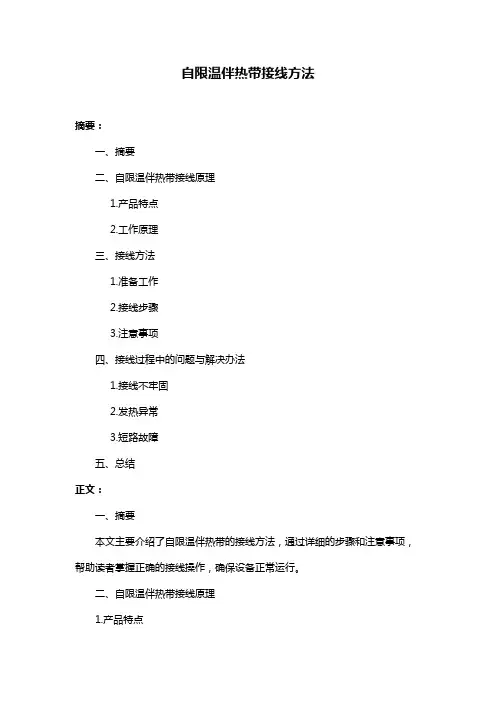

自限温伴热带接线方法摘要：一、摘要二、自限温伴热带接线原理1.产品特点2.工作原理三、接线方法1.准备工作2.接线步骤3.注意事项四、接线过程中的问题与解决办法1.接线不牢固2.发热异常3.短路故障五、总结正文：一、摘要本文主要介绍了自限温伴热带的接线方法，通过详细的步骤和注意事项，帮助读者掌握正确的接线操作，确保设备正常运行。

二、自限温伴热带接线原理1.产品特点自限温伴热带是一种具有自动调节温度的特种电缆，具有以下特点：a.温度自限：在规定范围内，温度上升到一定程度，电阻值自动增大，限制电流，防止过热。

b.节能：温度自限功能使得电缆在低温环境下仍能保持较低的电阻，降低能耗。

c.安全：具备过热保护功能，有效降低火灾风险。

2.工作原理自限温伴热带通过内部填充的导热材料实现温度传递，当温度升高时，导热材料膨胀，使电阻增大，限制电流。

反之，当温度降低时，导热材料收缩，电阻减小，电流恢复正常。

三、接线方法1.准备工作a.确保电源电压稳定，符合设备要求。

b.准备相应的接线工具，如螺丝刀、扳手等。

c.检查自限温伴热带是否有损坏或磨损。

2.接线步骤a.剥去自限温伴热带的外层保护层，露出接线端子。

b.将自限温伴热带与设备接线端子连接，确保接线牢固。

c.连接完成后，拧紧接线端子，防止松动。

3.注意事项a.接线时务必保证接线端子干净，无尘土和油污。

b.接线过程中，避免损坏自限温伴热带的绝缘层。

c.接线完成后，进行电气测试，确保接线正确、牢固。

四、接线过程中的问题与解决办法1.接线不牢固解决办法：检查接线端子是否拧紧，如有松动，重新拧紧。

2.发热异常解决办法：检查自限温伴热带接线是否正确，如有错误，重新接线。

3.短路故障解决办法：检查自限温伴热带是否有损坏或磨损，如有损坏，更换新的伴热带。

五、总结正确掌握自限温伴热带的接线方法，能够确保设备正常运行，降低故障风险。

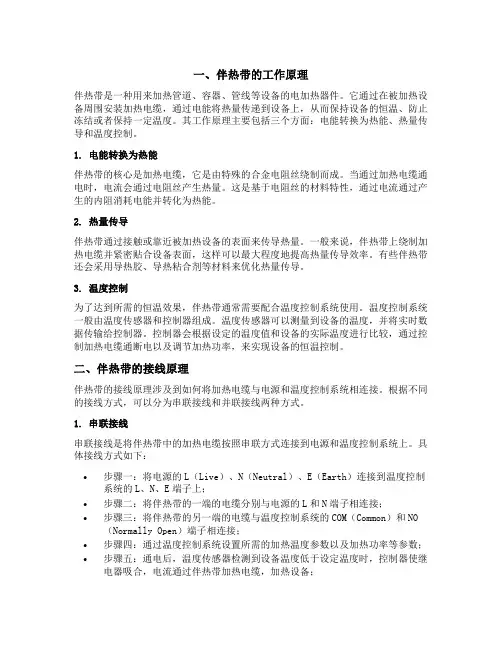

一、伴热带的工作原理伴热带是一种用来加热管道、容器、管线等设备的电加热器件。

它通过在被加热设备周围安装加热电缆，通过电能将热量传递到设备上，从而保持设备的恒温、防止冻结或者保持一定温度。

其工作原理主要包括三个方面：电能转换为热能、热量传导和温度控制。

1. 电能转换为热能伴热带的核心是加热电缆，它是由特殊的合金电阻丝绕制而成。

当通过加热电缆通电时，电流会通过电阻丝产生热量。

这是基于电阻丝的材料特性，通过电流通过产生的内阻消耗电能并转化为热能。

2. 热量传导伴热带通过接触或靠近被加热设备的表面来传导热量。

一般来说，伴热带上绕制加热电缆并紧密贴合设备表面，这样可以最大程度地提高热量传导效率。

有些伴热带还会采用导热胶、导热粘合剂等材料来优化热量传导。

3. 温度控制为了达到所需的恒温效果，伴热带通常需要配合温度控制系统使用。

温度控制系统一般由温度传感器和控制器组成。

温度传感器可以测量到设备的温度，并将实时数据传输给控制器。

控制器会根据设定的温度值和设备的实际温度进行比较，通过控制加热电缆通断电以及调节加热功率，来实现设备的恒温控制。

二、伴热带的接线原理伴热带的接线原理涉及到如何将加热电缆与电源和温度控制系统相连接。

根据不同的接线方式，可以分为串联接线和并联接线两种方式。

1. 串联接线串联接线是将伴热带中的加热电缆按照串联方式连接到电源和温度控制系统上。

具体接线方式如下：•步骤一：将电源的L（Live）、N（Neutral）、E（Earth）连接到温度控制系统的L、N、E端子上；•步骤二：将伴热带的一端的电缆分别与电源的L和N端子相连接；•步骤三：将伴热带的另一端的电缆与温度控制系统的COM（Common）和NO （Normally Open）端子相连接；•步骤四：通过温度控制系统设置所需的加热温度参数以及加热功率等参数；•步骤五：通电后，温度传感器检测到设备温度低于设定温度时，控制器使继电器吸合，电流通过伴热带加热电缆，加热设备；•步骤六：当设备温度达到设定温度时，温度传感器将检测到的温度信号传送给控制器，并断开继电器，停止伴热带加热。

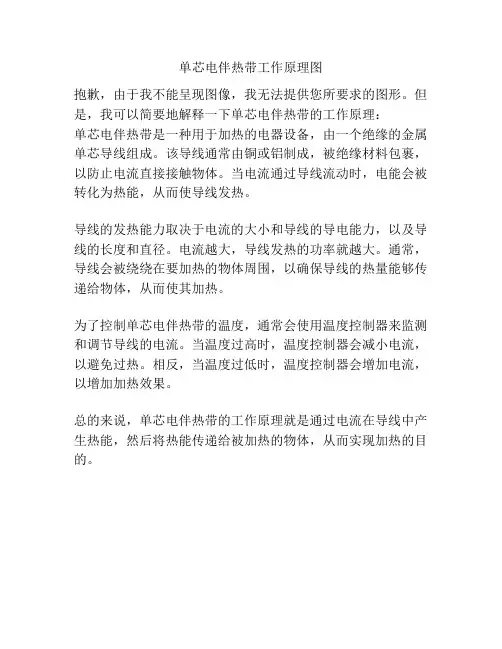

单芯电伴热带工作原理图
抱歉，由于我不能呈现图像，我无法提供您所要求的图形。

但是，我可以简要地解释一下单芯电伴热带的工作原理：
单芯电伴热带是一种用于加热的电器设备，由一个绝缘的金属单芯导线组成。

该导线通常由铜或铝制成，被绝缘材料包裹，以防止电流直接接触物体。

当电流通过导线流动时，电能会被转化为热能，从而使导线发热。

导线的发热能力取决于电流的大小和导线的导电能力，以及导线的长度和直径。

电流越大，导线发热的功率就越大。

通常，导线会被绕绕在要加热的物体周围，以确保导线的热量能够传递给物体，从而使其加热。

为了控制单芯电伴热带的温度，通常会使用温度控制器来监测和调节导线的电流。

当温度过高时，温度控制器会减小电流，以避免过热。

相反，当温度过低时，温度控制器会增加电流，以增加加热效果。

总的来说，单芯电伴热带的工作原理就是通过电流在导线中产生热能，然后将热能传递给被加热的物体，从而实现加热的目的。

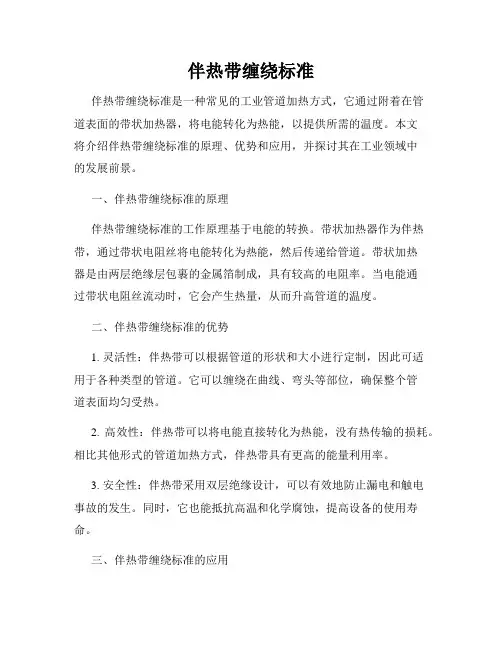

伴热带缠绕标准伴热带缠绕标准是一种常见的工业管道加热方式，它通过附着在管道表面的带状加热器，将电能转化为热能，以提供所需的温度。

本文将介绍伴热带缠绕标准的原理、优势和应用，并探讨其在工业领域中的发展前景。

一、伴热带缠绕标准的原理伴热带缠绕标准的工作原理基于电能的转换。

带状加热器作为伴热带，通过带状电阻丝将电能转化为热能，然后传递给管道。

带状加热器是由两层绝缘层包裹的金属箔制成，具有较高的电阻率。

当电能通过带状电阻丝流动时，它会产生热量，从而升高管道的温度。

二、伴热带缠绕标准的优势1. 灵活性：伴热带可以根据管道的形状和大小进行定制，因此可适用于各种类型的管道。

它可以缠绕在曲线、弯头等部位，确保整个管道表面均匀受热。

2. 高效性：伴热带可以将电能直接转化为热能，没有热传输的损耗。

相比其他形式的管道加热方式，伴热带具有更高的能量利用率。

3. 安全性：伴热带采用双层绝缘设计，可以有效地防止漏电和触电事故的发生。

同时，它也能抵抗高温和化学腐蚀，提高设备的使用寿命。

三、伴热带缠绕标准的应用1. 石油化工行业：在石油炼制、化肥生产等过程中，需要对管道和储罐进行加热，以维持流体的流动性和稳定温度。

伴热带可以提供可靠的加热效果，确保工艺过程的正常进行。

2. 食品加工行业：在食品生产过程中，需要对流体进行加热或保温，以确保食品的质量和卫生标准。

伴热带可以在食品流动管道、储罐等设备上应用，提供均匀且稳定的加热效果。

3. 林业行业：在木材加工、纸浆生产等过程中，需要对管道和储罐进行恒温加热，以提高生产效率和产品质量。

伴热带可以灵活地应用于各种木材和纸浆处理设备，确保温度的准确控制。

4. 医药行业：在制药过程中，一些药物需要在特定温度下保持稳定性和活性。

伴热带可以在药品生产设备中使用，提供精确的温度控制和均匀的加热效果。

四、伴热带缠绕标准的发展前景伴热带缠绕标准作为一种高效、安全的管道加热方式，具有广阔的市场前景。

随着工业技术的不断进步，伴热带的生产工艺和材料也在不断改进，使其具备更高的性能和更广泛的应用领域。

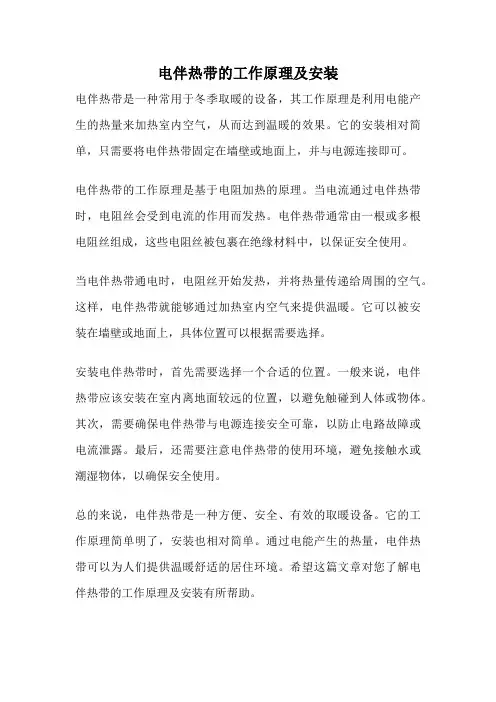

电伴热带的工作原理及安装
电伴热带是一种常用于冬季取暖的设备，其工作原理是利用电能产生的热量来加热室内空气，从而达到温暖的效果。

它的安装相对简单，只需要将电伴热带固定在墙壁或地面上，并与电源连接即可。

电伴热带的工作原理是基于电阻加热的原理。

当电流通过电伴热带时，电阻丝会受到电流的作用而发热。

电伴热带通常由一根或多根电阻丝组成，这些电阻丝被包裹在绝缘材料中，以保证安全使用。

当电伴热带通电时，电阻丝开始发热，并将热量传递给周围的空气。

这样，电伴热带就能够通过加热室内空气来提供温暖。

它可以被安装在墙壁或地面上，具体位置可以根据需要选择。

安装电伴热带时，首先需要选择一个合适的位置。

一般来说，电伴热带应该安装在室内离地面较远的位置，以避免触碰到人体或物体。

其次，需要确保电伴热带与电源连接安全可靠，以防止电路故障或电流泄露。

最后，还需要注意电伴热带的使用环境，避免接触水或潮湿物体，以确保安全使用。

总的来说，电伴热带是一种方便、安全、有效的取暖设备。

它的工作原理简单明了，安装也相对简单。

通过电能产生的热量，电伴热带可以为人们提供温暖舒适的居住环境。

希望这篇文章对您了解电伴热带的工作原理及安装有所帮助。
