基于竖壁贴附送风的猪舍气流组织方法

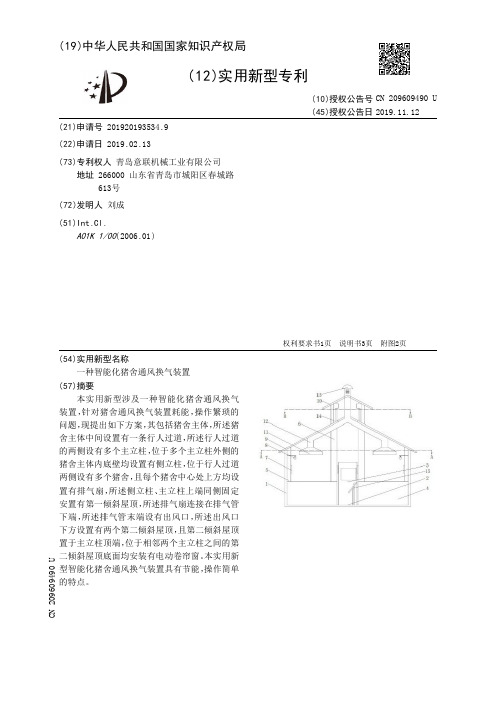

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920193534.9(22)申请日 2019.02.13(73)专利权人 青岛意联机械工业有限公司地址 266000 山东省青岛市城阳区春城路613号(72)发明人 刘成　(51)Int.Cl.A01K 1/00(2006.01)(54)实用新型名称一种智能化猪舍通风换气装置(57)摘要本实用新型涉及一种智能化猪舍通风换气装置，针对猪舍通风换气装置耗能，操作繁琐的问题，现提出如下方案，其包括猪舍主体，所述猪舍主体中间设置有一条行人过道，所述行人过道的两侧设有多个主立柱，位于多个主立柱外侧的猪舍主体内底壁均设置有侧立柱，位于行人过道两侧设有多个猪舍，且每个猪舍中心处上方均设置有排气扇，所述侧立柱、主立柱上端同侧固定安置有第一倾斜屋顶，所述排气扇连接在排气管下端，所述排气管末端设有出风口，所述出风口下方设置有两个第二倾斜屋顶，且第二倾斜屋顶置于主立柱顶端，位于相邻两个主立柱之间的第二倾斜屋顶底面均安装有电动卷帘窗。

本实用新型智能化猪舍通风换气装置具有节能，操作简单的特点。

权利要求书1页 说明书3页 附图2页CN 209609490 U 2019.11.12C N 209609490U权　利　要　求　书1/1页CN 209609490 U1.一种智能化猪舍通风换气装置，包括猪舍主体（1），其特征在于，所述猪舍主体（1）中间设置有一条行人过道（2），所述行人过道（2）的两端均设置有门（3），所述行人过道（2）的两侧设有多个主立柱（6），位于多个主立柱（6）外侧的猪舍主体（1）内底壁均设置有侧立柱（5），位于行人过道（2）同一侧且呈阵列分布的相邻两个侧立柱（5）、相邻两个立柱（6）之间均设有由围栏形成的猪舍（4），且每个猪舍（4）中心处上方均设置有排气扇（11），位于行人过道（2）同一侧的所述侧立柱（5）、主立柱（6）上端固定安置有第一倾斜屋顶（9），两个第一倾斜屋顶（9）形成第一人字形屋顶，所述排气扇（11）连接在排气管（12）下端，所述排气管（12）末端设有出风口（13），所述排气管（12）固定安装在第一倾斜屋顶（9）的下表面，所述出风口（13）下方设置有第二人字形屋顶，第二人字形屋顶包括两个第二倾斜屋顶（10），且第二倾斜屋顶（10）置于主立柱（6）顶端，位于相邻两个主立柱（6）之间的第二倾斜屋顶（10）底面均安装有电动卷帘窗（14）。

猪舍纵向通风流场模拟
贺城;牛智有;廖娜
【期刊名称】《农机化研究》
【年(卷),期】2009(031)008
【摘要】以育肥猪舍为研究对象,以CFD理论为基础,运用CFX软件对风机安装在一边端墙上和风机安装在猪舍四角两种情形的猪舍内纵向通风气流场与温度场进行三维稳态模拟.模拟结果为:两种纵向通风形式气流分布都比较均匀.风机在一边端墙上的纵向通风时,在靠近出口处的大部分区域,空气温度基本为30～31℃;风机在猪舍四角的纵向通风时,整个猪舍的大部分区域空气温度低于30℃.结果说明,对纵向长度较大的猪舍进行纵向通风布置时,宜采用湿帘在中间、风机在四角的气流组织形式.
【总页数】5页(P29-32,35)
【作者】贺城;牛智有;廖娜
【作者单位】华中农业大学,工程技术学院,武汉,430070;华中农业大学,工程技术学院,武汉,430070;华中农业大学,工程技术学院,武汉,430070
【正文语种】中文
【中图分类】S815.9;TU264+.3
【相关文献】
1.基于CFX的不同围栏高度猪舍内气流场模拟 [J], 贺城;牛智有;廖娜
2.猪舍在不同开窗方式下的气流场模拟研究 [J], 景文渊;袁军;乔克;蔡唯益
3.北方寒冷地区猪舍通风流场模拟研究 [J], 王鹏鹏;王春光;宣传忠;宗哲英;季邦;靳敏
4.基于CFX的猪舍内温度和气流场模拟研究 [J], 贺城;牛智有;齐德生
5.基于CFX的猪舍纵向与横向通风流场模拟 [J], 贺城;牛智有;廖娜
因版权原因，仅展示原文概要，查看原文内容请购买。

畜禽舍纵向通风技术作者：暂无来源：《乡村科技》 2014年第6期畜禽舍纵向通风技术最先在蛋鸡、肉鸡养殖中得到广泛应用，目前在牛舍、猪舍的应用也逐步增多。

与传统的横向通风技术相比，纵向通风具有舍内气体分布均匀、气流速度较大、空气新鲜、消除氨气滞留死角、减少对吹和对吸等优点，可有效改善夏季畜禽舍内环境。

一、纵向通风的类型纵向通风可分为正压通风和负压通风两种类型。

采用此项技术首先需要合理选用设备。

应根据畜禽养殖品种、舍内结构和面积以及养殖规模进行科学计算，合理选择风机型号。

畜禽舍纵向通风系统的阻力一般在15~30帕，应采用相近压头的风量型风机，以得到较高的运行效率。

二、设备安装与管理设备安装位置的科学性、设备运转维护的规范性对该技术优越性的发挥起关键作用。

该技术普遍适用于规模养殖场舍内及场区环境消毒。

1.安装。

纵向通风技术将风机安装在畜禽舍的山墙上，以便纵向通风，将舍内高温空气用风机排出，将舍外的凉爽新鲜空气引入室内。

排风扇的安装根据畜禽舍的跨度和纵向深度确定。

例如纵深80~100米的鸡舍，排风扇长1.25~1.40米，排风机的扇面应与墙面成10°角，可增加10％的通风效率，空气流速为2.0~2.2米/秒，每台风机的间距以2.5~3.0米为宜。

管理中应根据舍内的温度、通风情况及畜禽的表现确定开启风机的数量。

2.管理。

高温天气，应始终保持进风口完全打开，关闭部分进风口不但不会增加空气流通速度，反而会减弱气流，影响通风效果。

经常清洁风机扇叶和百叶窗叶片，调整风扇皮带松紧，以确保排风效果。

注意关闭所有门窗和可能漏风的地方，以确保纵向通风效果。

舍内温度过高时，可以配合使用水帘、喷雾降温等设备，同时要排除过多水汽，使舍内空气相对湿度保持适宜状态。

注意维持适中的舍内气温，保持气流稳定、均匀，无气流死角，防止水汽在墙面、天棚表面凝结。

冯雪吉林省大安市龙沼镇计生站131300。

专利名称：一种猪舍通风系统专利类型：实用新型专利
发明人：刘伟
申请号：CN201420629852.2申请日：20141027
公开号：CN204168867U
公开日：
20150225
专利内容由知识产权出版社提供
摘要：一种猪舍通风系统，包括猪舍，猪舍内部上方纵向有进风管，进风管一端封闭，另一端延伸出猪舍墙体外并向下折返连接地下进风道，进风管端口安装有向内鼓风的进气扇，进风管上部开有多个通风孔，排污通道纵向贯穿猪舍底部，两端延伸出猪舍之外，排污通道为倾斜结构，在排污通道高端安装有抽气扇，排污通道低端延伸出猪舍，向外连接化粪池，本实用新型使排污通道具有强制通风功能，与顶部纵向强制通风管道结合使用，避免粪便产生的污浊空气向猪舍上方蔓延，极大提升猪舍空气质量，进风经过地下进风道，使进风具有冬暖夏凉的效果。

申请人：江安德康生猪养殖有限公司
地址：644200 四川省宜宾市江安县江安镇竹都大道东段69号
国籍：CN
代理机构：成都华典专利事务所(普通合伙)
代理人：徐丰
更多信息请下载全文后查看。

专利名称：一种通风猪舍
专利类型：发明专利
发明人：吴忠海
申请号：CN201810462015.8申请日：20180515
公开号：CN108617521A
公开日：
20181009
专利内容由知识产权出版社提供
摘要：本发明涉及家畜养殖技术领域，具体公开了一种通风猪舍包括风扇和位于侧壁上的通风口，风扇位于通风口处，房舍本体的底部设有漏粪板，漏粪板下方设有排污通道，漏粪板上方设有由固定踩踏板与活动踩踏板拼接而成的地板层，固定踩踏板与漏粪板之间均连接有支撑杆，活动踩踏板均与支撑杆之间连接有弹性件，地板层的上方固设有条孔，条孔内滑动连接有滑块，滑块与活动踩踏板连接，条孔的一侧设有竖向设置的转动板，转动板上设有螺旋状的转动滑槽，滑块滑动连接在转动滑槽中，转动板上固设有垂直于转动板的转动轴，转动轴与风扇同轴连接。

采用本技术方案能够对房舍本体进行通风，从而进行降温、除湿、排浊和除臭，保护猪的生长环境，利于猪发育。

申请人：习水德康农牧有限公司
地址：564699 贵州省遵义市习水县西城区
国籍：CN
代理机构：重庆强大凯创专利代理事务所(普通合伙)
代理人：成艳
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201822041569.9(22)申请日 2018.12.06(73)专利权人 青岛新良牧农业科技有限公司地址 266000 山东省青岛市黄岛区泰发路456号(72)发明人 冯广军　王风军　殷祥和　(74)专利代理机构 北京志霖恒远知识产权代理事务所(普通合伙) 11435代理人 孟阿妮(51)Int.Cl.A01K 1/00(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种猪舍用纤维风管精准送风系统(57)摘要本实用新型公开了一种猪舍用纤维风管精准送风系统，包括轴流风机、纤维布风管、钢丝绳；纤维布风管通过布风管挂钩钩置于钢丝绳的下端；轴流风机与纤维布风管的风管末端相连接；纤维布风管的下端开设有一排射流孔，射流孔处均竖向设置有布风管射流袖口；布风管射流袖口的下端与PVC直管相连接；PVC直管向下延伸至畜牧围栏处且底端固定设置有PVC弯头；PVC弯头的末端设置有PVC射流口。

本实用新型可实现用较小的通风量满足最终的猪舍通风要求，具有通风效率高、环保性好、安装简单方便、造价较低的优点。

权利要求书1页 说明书3页 附图5页CN 209151898 U 2019.07.26C N 209151898U1.一种猪舍用纤维风管精准送风系统，包括轴流风机(1)，其特征在于：还包括纤维布风管(3)、布风管射流袖口(8)、钢丝绳(5)；所述钢丝绳(5)上设置有多个布风管挂钩(2)，纤维布风管(3)通过布风管挂钩(2)钩置于钢丝绳(5)的下端；所述轴流风机(1)与纤维布风管的风管末端(10)相连接；所述纤维布风管(3)的下端开设有一排射流孔，射流孔处均竖向设置有布风管射流袖口(8)；所述布风管射流袖口(8)的下端与PVC直管(7)相连接；所述PVC直管(7)向下延伸至畜牧围栏(14)处且底端固定设置有PVC弯头(6)；所述PVC弯头(6)的末端设置有PVC射流口(9)。

竖直壁面贴附式送风模式气流组织特性研究
尹海国;李安桂
【期刊名称】《西安建筑科技大学学报（自然科学版）》
【年(卷),期】2015(047)006
【摘要】在对现有通风空调系统常用气流组织形式对比分析的基础上,提出了一种新型的竖直壁面贴附式送风模式.通过全尺寸实验测试的方法,研究了不同送风速度下竖直向贴附区和水平向空气湖区的三维速度场特性,得到了用于该模式定量研究的轴线速度衰减、送风主体厚度扩展等气流组织特性参数的计算式,为实际工程设计应用奠定了基础.研究表明,竖直壁面贴附式送风在工作区能够形成类似于置换通风的气流组织分布,同时采用条缝风口送风时具有二维特性,研究范围内偏转段的存在不会对气流组织产生影响,该模式可以近似按冲击射流理论进一步拓展研究.【总页数】6页(P879-884)
【作者】尹海国;李安桂
【作者单位】西安建筑科技大学环境与市政工程学院,陕西西安710055;西安建筑科技大学环境与市政工程学院,陕西西安710055
【正文语种】中文
【中图分类】TU834.3
【相关文献】
1.贴附射流送风加热墙壁面效果试验研究 [J], 张飞;魏兵;胡蔓;吴恩龙
2.基于方柱面贴附空气幕式送风模式气流组织特性研究 [J], 尹海国;陈厅;刘志永;
孙翼翔;李安桂
3.竖壁贴附射流加导流板呼吸区送风气流组织CFD及试验研究 [J], 李安桂;刘旺兴;要聪聪;曹雅蕊;尹海国
4.不同柱体布局模式下圆柱贴附通风气流组织特性研究 [J], 尹海国;吴瑞;李琳娜;王橼橼;李安桂
5.非等温竖直壁面贴附式送风流场及温度场研究 [J], 王瑞乐;尹海国;刘志永;李安桂
因版权原因，仅展示原文概要，查看原文内容请购买。
