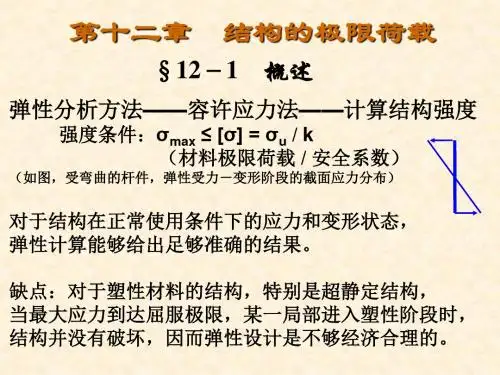

第12章 结构的极限荷载12.1 概述结构分析方法 弹性分析 塑性分析结构设计方法 弹性设计 塑性设计结构的弹性分析和设计：基本假定：第一，结构的材料服从虎克定律，应力与应变成正比； 第二，结构的变形和位移都是微小的。

内力计算和位移计算都可以应用叠加原理弹性设计时的强度条件：σ max≤ [σ ]=σyky材料屈服极限偏于保守！容许应力安全系数12.1 概述结构的弹性分析和设计：弹性设计时的强度条件：σ max≤ [σ ]=σyky材料屈服极限偏于保守！容许应力安全系数结构的塑性分析和设计：塑性设计时的强度条件：FP≤ [FP ]=FP u ku结构极限荷载更合理、经济容许荷载安全系数充分估计由弹塑性材料组成的超静定结构在超越材料屈服极限 以后的承载能力。

12.1 概述结构的塑性分析和设计：结构塑性分析 的主要任务塑性设计时的强度条件：FP≤ [FP ]=FP u ku结构极限荷载更合理、经济容许荷载安全系数极限状态与极限荷载： 结构变形随荷载增加而增大。

当荷载达到某一临界值时，不再增加荷载变形也会继续增大，这时结构丧失了进一步的承载能 力，这种状态称为结构的极限状态，此时的荷载称为极限荷载。

12.1 概述‡ 弹性阶段：OA段应力与应变成本章塑性分析假定：正比，σ=Eε；变形和位移都是微小的； ‡ 塑性阶段：AB段，应力达到屈材料为理想弹塑性材料。

服极限σy，应变达εy=σy/E时；AB平行于ε轴，应力σ=σy为常量而应变ε可无限增长。

‡ 卸载规律：塑性阶段的某一点C卸载，相应的路径如图中平行于AO的虚线CD所示，即卸载的规律与弹性阶段相同。

‡ 残余应变：当应力减至零时，注：材料拉、压状态的 应力应变关系完全相同材料有残余应变，如图中OD。

12.1 概述本章塑性分析假定： 变形和位移都是微小的； 材料为理想弹塑性材料。

可见，对于弹塑性材料： 应力和应变并非一一对应； 必须了解加、卸载的全部“历史”，才能确定应力应变注：材料拉、压状态的 应力应变关系完全相同为进一步简化分析：本章还采用比例加载的假定： 所有的荷载均为单调增加，不出现卸载现象； 在加载过程中，所有的荷载均保持固定的比例，因而可以用 同一个参数（荷载因子）的倍数 来表示。

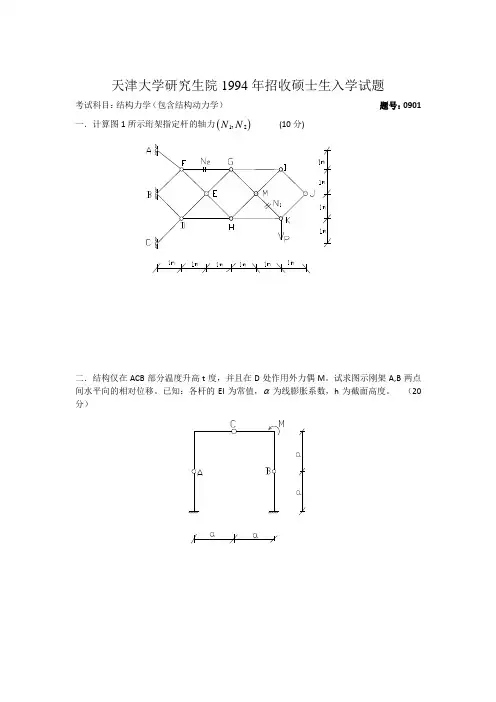

天津大学研究生院1994年招收硕士生入学试题考试科目：结构力学（包含结构动力学） 题号：0901 一．计算图1所示珩架指定杆的轴力()12,N N (10分)二．结构仅在ACB 部分温度升高t 度，并且在D 处作用外力偶M 。

试求图示刚架A,B 两点间水平向的相对位移。

已知：各杆的EI 为常值，α为线膨胀系数，h 为截面高度。

（20分）三．用力法分析图3所示结构，绘M 图。

计算时轴力和剪力对位移的影响略去不计。

各杆的EI 值相同。

（20分）半圆弧积分表：2211sin sin 2,cos sin 22424x x xdx x xdx x =-=+⎰⎰四．试用位移法求解图4所示刚架并绘M 图。

计算时不考虑轴力变形时对位移的影响。

（20分）杆端力公式：21,08f fABBA ql M M =-=,53,88ff AB BA ql ql Q Q ==-一．试用力矩分配法计算图5所示连续梁并绘M 图。

（10分）二．求图示结构的自振频率和主振型，并作出振型图。

已知：122,,m m EI m m ===常数，忽略阻尼影响。

（20分）天津大学研究生院1995年招收硕士生入学试题考试科目：结构力学题号：0901一．选择题：在正确答案处画“√”。

每题4分。

1．图示平面体系的几何组成性质是：A.几何不变且无多余联系的B.几何不变且有多余联系的C.几何可变的D.瞬变的2．图示结构A截面的剪力为：A. –PB. PC. P/2D. –P/23.图示珩架内力为零的杆为：A.3根B.6根C.8根D.7根3． 图示结构的超静定次数为：A ． 6次B ． 4次C ． 5次D ． 7次4． 图示梁当EI ＝常数时，B 端的转角是： A. 35/48ql EI (顺时针) B. 35/48ql EI (逆时针) C. 37/48ql EI (逆时针) D. 39/48ql EI (逆时针)二．计算题1．已知图示结构的M图，做Q.N图。

Harbin Institute of Technology超静定梁中的极限荷载的研究课程名称：结构力学院系：土木工程学院班级：1433111姓名：李渊学号： 1143310120摘要：大多数工程材料，特别是钢材，受力后发生变形，一般都存在线性弹性阶段、屈服阶段和强化阶段。

因此，随着荷载的增加，结构截面上应力大的点首先达到屈服强度，发生屈服，结构将进入弹塑性状态。

这时虽然截面部分材料已进入塑性状态，但尚有相当大的部分材料仍处于弹性范围，因而结构仍可继续加载。

当荷载增加到一定程度，结构中进入塑形的部分不断扩展直至完全丧失承载能力，导致结构崩溃(或倒塌)。

因此研究结构极限状态下的极限荷载，是十分有必要的，对于结构安全储备的考虑的依据提供有重要意义。

正文：一、极限荷载的有关意义定义：结构出现塑性变形直到崩溃时所能承受的最大荷载，称为极限荷载，它是考虑结构安全储备设计依据的因素之一，且按极限状态设计结构比弹性设计更经济。

通过对弹性设计方法及其许用应力设计法的研究，并在其方面进行了探讨，得到弹性设计方法及其许用应力设计法的最大缺陷是以某一截面上的max σ达到[σ]作为衡量整个结构破坏的标准。

事实上，由塑性材料组成的结构（特别是超静定结构）当某一局部的max σ达到了屈服应力时，结构还没有破坏，还能承受更大的荷载。

因此弹性设计法不能充分的利用结构的承载能力，是不够经济的。

塑性分析考虑了材料的塑性性质，其强度要求以结构破坏时的荷载作为标准：max []PuP p uF F F k ≤=其中，Pu F 是结构破坏时荷载的极限值，即极限荷载。

u k 是相应的安全系数。

对结构进行塑性分析时仍然要用到平衡条件、几何条件、平截面假定，这与弹性分析时相同。

另外还要采用以下假设：图1（1）材料为理想弹塑性材料。

其应力与应变关系如图所示。

（图1）（2）比例加载：全部荷载可以用一个荷载参数P 表示，不会出现卸载现象。

（3）结构的弹性变形和塑性变形都很小。
