《Y-△降压启动控制线路》教案
范华维
电动机定子绕组Y、△接法接线盒内部接线图
【任务二】电动机定子绕组Y、△接法时,其绕组上的电压和电流有什电动机启动时接成Y形,加在每相定子绕组上的启动电压只有△接
,启动电流为△接法的1
3
,启动转矩也只有△接法的
这种降压启动方法,只适用于轻载或空载下启动。
结论:凡是在正常运行时定子绕组作△形连接的异步电动机,均可采用这种降压启动方法。
时间继电器自动控制的Y-△降压启动线路原理图该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。
接触器KM做引入电源用,接触器KM Y和KM△分别作Y形降压启动用和△运行用,时间继电器KT用作控制Y形降压启动时间和完成Y-△自动切换。
SB1是启动按钮,SB2是停止按钮,FU1作主电路的短路保护,FU2作控制电路的短路保护,KH作过载保护。
线路的工作原理如下:
降压启动:先合上电源开关QF。
KM Y线圈得电KM Y常开触头闭合KM线圈得电
KM
KM
KM Y主触头闭合电动机M接成Y形降压启动。
课题5延边三角形降压启动控制线路-CAL-FENGHAI.-(YICAI)-Company One1课题五延边三角形降压启动控制线路【实习目的】1、读懂电路图,掌握三相异步电动机延边三角形降压启动控制线路的工作原理;2、能根据原理图进行合格布线;3、学会利用万用表检测电路准确性和检测电路故障。
【实习重点】1、电路工作原理的掌握;2、合格布线技能的提高及故障检测技能的提高。
【实习难点】合格布线技能的提高及故障检测技能的提高。
【实习所需工具】尖嘴钳1把、剥线钳1把、测电笔1支、2号十字螺丝刀1把、2号十字螺丝刀1把、4号平口螺丝刀1把、4号平口螺丝刀 1把一、实习简图1、元件布置图2、元件布置图M 3~PEKHKM FU1FU2L1L2L3QSKM △KM1▽KM △KMKH KMKM △KM △KM1KTKTKTSB2SB1KM1U11V11W11U12V12W12U13V13W13U1V1W1W3V3U3U2V2W2102345687二、实习内容及操作要领 1、安全教育。
2、读电路图。
读懂电路图,理解电路原理,掌握各部分低压电器的作用。
延边三角形降压启动控制线路是指电动机启动时,把定子绕组的一部分接成“△”形,另一部分接成“Y ”形,使整个绕组接成延边三角形,待电动机启动后,再把定子绕组改接成三角形全压运行的控制线路。
三相笼型异步电动机启动时,定子绕组一部分接成Δ,另一部分接成Y ,使整个绕组接成延边Δ,如下图a 所示;待电动机启动后,再把定子绕组改接成Δ全压运行,如图b 所示。
这种启动方法称为延边Δ降压启动。
延边Δ降压启动是在Y -Δ降压启动的基础上加以改进而形成的一种启动方式,它把Y 和Δ两种接法结合起来,使电动机每相定子绕组承受的电压小于Δ联结时的相电压,而大于Y 形联结时的相电压,并且每相绕组电压的大小可随电动机绕组抽头(U3、V3、W3)位置的改变而调节,从而克服了Y -Δ降压启动时启动电压偏低启动、转矩偏小的缺点。

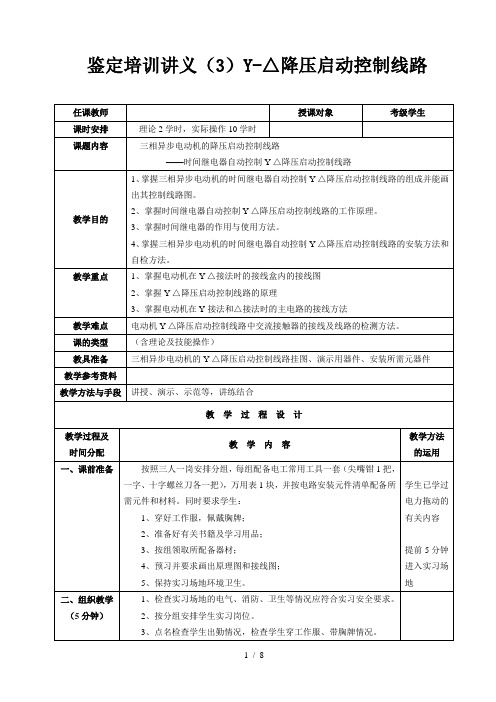

鉴定培训讲义(3)Y-△降压启动控制线路4、要求学生检查所领取工具、实习器材,不得存在损坏或安全方面的缺陷。
三、导入新课(5分钟)【复习】1、异步电动机直接启动时,启动电流是额定电流的多少倍?2、直接启动可能会造成哪些问题?怎样解决?3、常见的降压启动方法有哪几种?【引入】降压启动的含义:是指利用启动设备将电压适当降低后,夹道电动机的定子绕组上进行启动,待电动机启动运转后,再使其电压恢复到额定电压正常运转。
Y-△降压启动的含义:是指电动机启动时,把定子绕组接成Y形,以降低启动电压,限制启动电流。
经几秒,当电动机启动后,再把定子绕组接成△形,使电动机全压运行。
四、新课讲授(共70分钟)(10分钟)(10分钟)一、理论知识【任务一】电动机定子绕组Y、△接法如何实现?电动机定子绕组Y、△接法接线盒内部接线图【任务二】电动机定子绕组Y、△接法时,其绕组上的电压和电流有什么区别?电动机启动时接成Y形,加在每相定子绕组上的启动电压只有△接法的13,启动电流为△接法的13,启动转矩也只有△接法的13。
所以这种降压启动方法,只适用于轻载或空载下启动。
结论:凡是在正常运行时定子绕组作△形连接的异步电动机,均可(重点)示范:电动机在△、Y接法时接线盒内的接线和出线(30分钟)采用这种降压启动方法。
【任务三】时间继电器自动控制Y-△降压启动控制线路时间继电器自动控制的Y-△降压启动线路原理图该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。
接触器KM做引入电源用,接触器KM Y和KM△分别作Y形降压启动用和△运行用,时间继电器KT用作控制Y形降压启动时间和完成Y-△自动切换。
SB1是启动按钮,SB2是停止按钮,FU1作主电路的短路保护,FU2作控制电路的短路保护,KH作过载保护。
线路的工作原理如下:降压启动:先合上电源开关QF。
分析电路原理,总结线路优点KM Y线圈得电KM Y常开触头闭合KM线圈得电KM自锁触头闭合自锁KM主触头闭合KM Y主触头闭合电动机M接成Y形降压启动KM Y联锁触头分断对KM△联锁KT线圈得电当M转速上升到一定值时,KT延时结束KT常闭触头分断KM Y线圈失电KM Y常开触头分断KM Y主触头分断,解除Y形连接KM Y联锁触头闭合KM△线圈得电按下SB1。
维修电工培训《Y-△降压启动控制线路》教案配备所需元件和材料。
同时要求学生:1、穿好工作服,佩戴胸牌;2、准备好有关书籍及学习用品;3、按组领取所配备器材;4、预习并要求画出原理图和接线图;5、保持实习场地环境卫生。
电力拖动的有关内容提前5分钟进入实习场地二、组织教学(5分钟)1、检查实习场地的电气、消防、卫生等情况应符合实习安全要求。
2、按分组安排学生实习岗位。
3、点名检查学生出勤情况,检查学生穿工作服、带胸牌情况。
4、要求学生检查所领取工具、实习器材,不得存在损坏或安全方面的缺陷。
三、导入新课(5分钟)【复习提问】1、异步电动机直接启动时,启动电流是额定电流的多少倍?2、直接启动可能会造成哪些问题?怎样解决?3、常见的降压启动方法有哪几种?【新课引入】降压启动的含义:是指利用启动设备将电压适当降低后,夹道电动机的定子绕组上进行启动,待电动机启动运转后,再使其电压恢复到额定电压正常运转。
Y-△降压启动的含义:是指电动机启动时,把定子绕组接成Y形,以降低启动电压,限制启动电流。
经几秒,当电动机启动后,再把定子绕组接成△形,使电动机全压运行。
四、新课讲授(共70分钟)(10分钟)一、理论知识【任务一】电动机定子绕组Y、△接法如何实现?(重点)示范:电动机在△、Y接法时接线盒内的接线和出线(10分钟)(30分钟)电动机定子绕组Y、△接法接线盒内部接线图【任务二】电动机定子绕组Y、△接法时,其绕组上的电压和电流有什么区别?电动机启动时接成Y形,加在每相定子绕组上的启动电压只有△接法的13,启动电流为△接法的13,启动转矩也只有△接法的13。
所以这种降压启动方法,只适用于轻载或空载下启动。
结论:凡是在正常运行时定子绕组作△形连接的异步电动机,均可采用这种降压启动方法。
【任务三】时间继电器自动控制Y-△降压启动控制线路时间继电器自动控制的Y-△降压启动线路原理图该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。
《Y-△降压启动节制线路》教案之袁州冬雪创作范华维3、罕见的降压启动方法有哪几种?【新课引入】降压启动的含义:是指操纵启动设备将电压适当降低后,夹道电动机的定子绕组上停止启动,待电动机启动运转后,再使其电压恢复到额定电压正常运转.Y-△降压启动的含义:是指电动机启动时,把定子绕组接成Y 形,以降低启动电压,限制启动电流.经几秒,当电动机启动后,再把定子绕组接成△形,使电动机全压运行.四、新课讲授(共70分钟)(10分钟)(10分钟)(30分钟)(20分钟)一、实际知识【任务一】电动机定子绕组Y、△接法如何实现?电动机定子绕组Y、△接法接线盒外部接线图【任务二】电动机定子绕组Y、△接法时,其绕组上的电压和电流有什么区别?电动机启动时接成Y形,加在每相定子绕组上的启动电压只有△接法的13,启动电流为△接法的13,启动转矩也只有△接法的13.所以这种降压启动方法,只适用于轻载或空载下启动.结论:凡是在正常运行时定子绕组作△形毗连的异步电动机,都可采取这种降压启动方法.【任务三】时间继电器自动节制Y-△降压启动节制线路(重点)示范:电动机在△、Y接法时接线盒内的接线和出线分析电路原理,总结线路优点示范:时间继电器的布局整定与时间调整(重点)示范:操纵示教板讲解KM、KM Y与KM△在主电路中的毗连方法(重点)自检部分可在学生接线完成后,集中讲解并作示范(难点)示范:操纵示教板演示自检过程(按钮启动、自锁、联锁)按下SB1时间继电器自动节制的Y-△降压启动线路原理图该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成.接触器KM 做引入电源用,接触器KM Y 和KM △分别作Y 形降压启动用和△运行用,时间继电器KT 用作节制Y 形降压启动时间和完成Y-△自动切换.SB1是启动按钮,SB2是停止按钮,FU1作主电路的短路呵护,FU2作节制电路的短路呵护,KH 作过载呵护.线路的工作原理如下: 降压启动:先合上电源开关QF.停止时,按下SB2即可.该线路中,接触器KM Y 得电以后,通过KM Y 的辅助常开触头使接触器KM 得电动作,这样KM Y 的主触头是在无负载的条件下停止闭合KM Y 线圈得电 KM Y 常开触头闭合KM 线圈得电KM 自锁触头闭合自锁KM 主触头闭合KM Y 主触头闭合 电动机M 接成Y 形降压启动KM Y 联锁触头分断对KM △ 联锁KT 线圈得当M 转速上升到一定值时,KT 延时竣事 KT 常闭触头分断KM Y 线圈失电KM Y 常开触头分断KM Y 主触头分断,消除Y 形毗KM Y 联锁触头闭合KM △线圈得电KM △联锁触头分断KM △主触头闭合对KM Y 联KT 线圈失电KT 常闭触头瞬时闭合 电动机M 接成△全压运行。
《Y-△降压启动控制线路》教案
(10分钟)
(10分钟)
(30分钟)
电动机定子绕组Y、△接法接线盒内部接线图
【任务二】电动机定子绕组Y、△接法时,其绕组上的电压和电流有什么区别?
电动机启动时接成Y形,加在每相定子绕组上的启动电压只有△接法的
1
3
,启动电流
为△接法的
1
3
,启动转矩也只有△接法的
1
3。
所以这种降压启动方法,只适用于轻载或空载
下启动。
结论:凡是在正常运行时定子绕组作△形连接的异步电动机,均可采用这种降压启动方法。
【任务三】时间继电器自动控制Y-△降压启动控制线路
时间继电器自动控制的Y-△降压启动线路原理图
机在
△、Y
接法
时接
线盒
内的
接线
和出
线
分析
电路
原理,
总结
线路
优点。
课题五三相异步电动机的降压启动控制线路(4)提问:1. 手动控制Y-△降压启动线路
2. 时间继电器自动控制Y—△降压启动线路
《新课导入》
在实际中降压启动也应用延边厶降压启动控制。
《新课内容》
四、延边△降压启动控制线路
延边△降压启动:延边△降压启动是在Y—△降压启动的基础上加以改进而形成的一种启动方式,电动机启动时,把定子绕组的一部分接成“△”,另一部分接成“Y”,使整个绕组接成延边△,待电动机启动后,再把定子绕组改接成△形全压运行。
它把Y形和△形两种接法结合起来,使电动机每相定子绕组承受的电压小于△接法时的相电压,而大于Y形接法时的相电压,并且每相绕组电压的大小可随电动机绕组抽头(U3、V3、W3)位置的改变而调节,从而克服了Y—△降压启动时启动电压偏低、启动转矩偏小的缺点。
1.延边△降压启动控制线路
延边△降压启动电路如图2—36所示。
(1)工作原理:合上电源开关QS
2.XJ1系列减压启动控制箱的控制线路
XJ1系列减压启动控制箱就是应用延边△降压启动方法而制成的一种启动设备,箱内无降压自耦变压器,可允许频繁操作,并可作Y—△降压启动oⅪl系列减压启动控制箱的电路如图2-37所示。
线路的工作原理如下:当三相电源L1、L2、L3接人后,变压器TC有电,指示灯HL1亮。
3.固态降压启动器:学生自学《小结》
1.延边△降压启动控制线路
2.XJ1系列减压启动控制箱的控制线路。
