Y△降压启动控制线路
- 格式:doc
- 大小:542.00 KB
- 文档页数:2

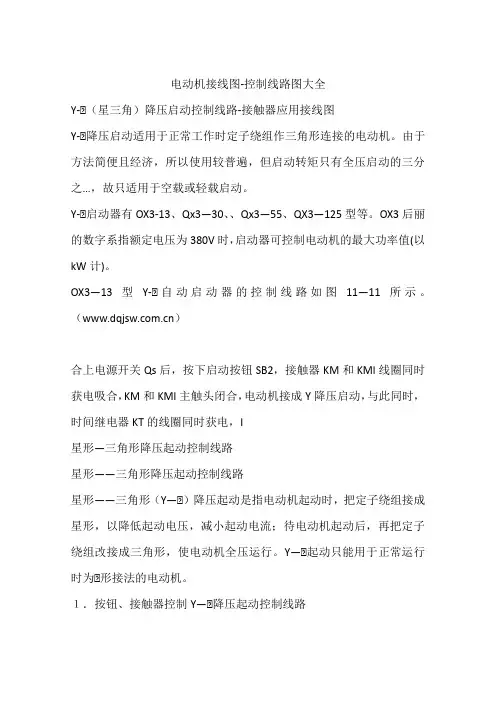

电动机接线图-控制线路图大全Y-△(星三角)降压启动控制线路-接触器应用接线图Y-△降压启动适用于正常工作时定子绕组作三角形连接的电动机。
由于方法简便且经济,所以使用较普遍,但启动转矩只有全压启动的三分之…,故只适用于空载或轻载启动。
Y-△启动器有OX3-13、Qx3—30、、Qx3—55、QX3—125型等。
OX3后丽的数字系指额定电压为380V时,启动器可控制电动机的最大功率值(以kW计)。
OX3—13型Y-△自动启动器的控制线路如图11—11所示。
()合上电源开关Qs后,按下启动按钮SB2,接触器KM和KMl线圈同时获电吸合,KM和KMl主触头闭合,电动机接成Y降压启动,与此同时,时间继电器KT的线圈同时获电,I星形—三角形降压起动控制线路星形——三角形降压起动控制线路星形——三角形(Y—△)降压起动是指电动机起动时,把定子绕组接成星形,以降低起动电压,减小起动电流;待电动机起动后,再把定子绕组改接成三角形,使电动机全压运行。
Y—△起动只能用于正常运行时为△形接法的电动机。
1.按钮、接触器控制Y—△降压起动控制线路图2.19(a)为按钮、接触器控制Y—△降压起动控制线路。
线路的工作原理为:按下起动按钮SB1,KM1、KM2得电吸合,KM1自锁,电动机星形起动,待电动机转速接近额定转速时,按下SB2,KM2断电、KM3得电并自锁,电动机转换成三角形全压运行。
2.时间继电器控制Y—△降压起动控制线路图2.19(b)为时间继电器自动控制Y—△降压起动控制线路,电路的工作原理为:按下起动按钮SB1,KM1、KM2得电吸合,电动机星形起动,同时KT也得电,经延时后时间继电器KT常闭触头打开,使得KM2断电,常开触头闭合,使得KM3得电闭合并自锁,电动机由星形切换成三角形正常运行。
串电阻(或电抗)降压起动控制线路在电动机起动过程中,常在三相定子电路中串接电阻(或电抗)来降低定子绕组上的电压,使电动机在降低了的电压下起动,以达到限制起动电流的目的。
《带时间继电器Y-△降压启动控制线路》降压启动的含义:是指利用启动设备将电压适当降低后,夹道电动机的定子绕组上进行启动,待电动机启动运转后,再使其电压恢复到额定电压正常运转。
Y-△降压启动的含义:是指电动机启动时,把定子绕组接成Y形,以降低启动电压,限制启动电流。
经几秒,当电动机启动后,再把定子绕组接成△形,使电动机全压运行。
一、理论知识【任务一】电动机定子绕组Y、△接法如何实现?电动机定子绕组Y、△接法接线盒内部接线图【任务二】电动机定子绕组Y、△接法时,其绕组上的电压和电流有什么区别?电动机启动时接成Y形,加在每相定子绕组上的启动电压只有△接法的13,启动电流为△接法的13,启动转矩也只有△接法的13。
所以这种降压启动方法,只适用于轻载或空载下启动。
结论:但凡在正常运行时定子绕组作△形连接的异步电动机,均可采用这种降压启动方法。
【任务三】时间继电器自动控制Y-△降压启动控制线路时间继电器自动控制的Y-△降压启动线路原理图该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。
接触器KM 做引入电源用,接触器KM Y 和KM △分别作Y 形降压启动用和△运行用,时间继电器KT 用作控制Y 形降压启动时间和完成Y-△自动切换。
SB1是启动按钮,SB2是停止按钮,FU1作主电路的短路保护,FU2作控制电路的短路保护,KH 作过载保护。
线路的工作原理如下:降压启动:先合上电源开关QF 。
停止时,按下SB2即可。
KM Y 线圈得电 KM Y 常开触头闭合 KM 线圈得电 KM 自锁触头闭合自锁KM 主触头闭合KM Y 主触头闭合 电动机M 接成Y 形降压启动KM Y 联锁触头分断对KM △ 联锁KT 线圈得电 当M 转速上升到一定值时,KT 延时结束KT 常闭触头分断 KM Y 线圈失电 KM Y 常开触头分断KM Y 主触头分断,解除Y 形连接KM Y 联锁触头闭合 KM △线圈得电 KM △联锁触头分断 KM △主触头闭合 对KM Y 联锁KT 线圈失电KT 常闭触头瞬时闭合 电动机M 接成△全压运行。

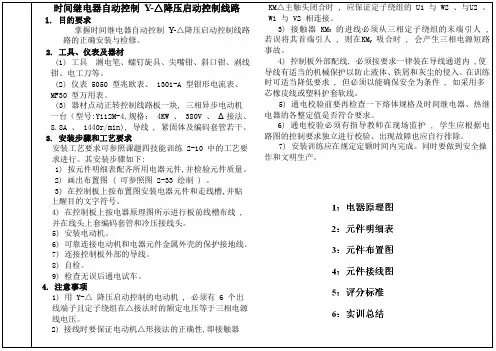

时间继电器自动控制Y-△降压启动控制线路1. 目的要求掌握时间继电器自动控制Y-△降压启动控制线路路的正确安装与检修。
2. 工具、仪表及器材(1) 工具测电笔、螺钉旋具、尖嘴钳、斜口钳、剥线钳、电工刀等。
(2) 仪表 5050 型兆欧表、 1301-A 型钳形电流表、MF30 型万用表。
(3) 器材点动正转控制线路板一块, 三相异步电动机一台(型号:Y112M-4,规格: 4KW 、 380V 、Δ接法、8.8A 、 1440r/min), 导线 , 紧固体及编码套管若干。
3. 安装步骤和工艺要求安装工艺要求可参照课题四技能训练 2-10 中的工艺要求进行。
其安装步骤如下:1) 按元件明细表配齐所用电器元件,并检验元件质量。
2) 画出布置图 ( 可参照图 2-33 绘制 ) 。
3) 在控制板上按布置图安装电器元件和走线槽,并贴上醒目的文字符号。
4) 在控制板上按电器原理图所示进行板前线槽布线 ,并在线头上套编码套管和冷压接线头。
5) 安装电动机。
6) 可靠连接电动机和电器元件金属外壳的保护接地线。
7) 连接控制板外部的导线。
8) 自检。
9) 检查无误后通电试车。
4. 注意事项1) 用 Y-△降压启动控制的电动机 , 必须有 6 个出线端子且定子绕组在△接法时的额定电压等于三相电源线电压。
2) 接线时要保证电动机△形接法的正确性,即接触器 KM△主触头闭合时 , 应保证定子绕组的 U1 与 W2 、与U2 、W1 与 V2 相连接。
3) 接触器 KM Y的进线必须从三相定子绕组的末端引人 , 若误将其首端引人 , 则在KM Y吸合时 , 会产生三相电源短路事故。
4) 控制板外部配线, 必须按要求一律装在导线通道内 ,使导线有适当的机械保护以防止液体、铁屑和灰尘的侵入。
在训练时可适当降低要求 , 但必须以能确保安全为条件 , 如采用多芯橡皮线或塑料护套软线。
5) 通电校验前要再检查一下熔体规格及时间继电器、热继电器的各整定值是否符合要求。

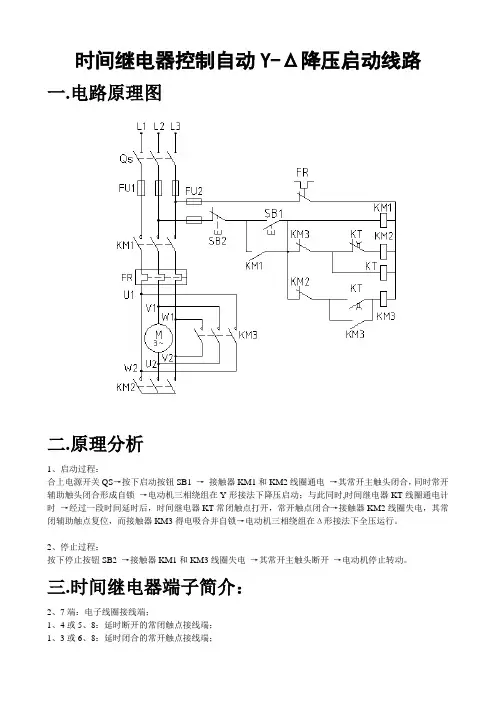

时间继电器控制自动Y-Δ降压启动线路一.电路原理图
二.原理分析
1、启动过程:
合上电源开关QS→按下启动按钮SB1 →接触器KM1和KM2线圈通电→其常开主触头闭合,同时常开辅助触头闭合形成自锁→电动机三相绕组在Y形接法下降压启动;与此同时,时间继电器KT线圈通电计时→经过一段时间延时后,时间继电器KT常闭触点打开,常开触点闭合→接触器KM2线圈失电,其常闭辅助触点复位,而接触器KM3得电吸合并自锁→电动机三相绕组在Δ形接法下全压运行。
2、停止过程:
按下停止按钮SB2 →接触器KM1和KM3线圈失电→其常开主触头断开→电动机停止转动。
三.时间继电器端子简介:
2、7端:电子线圈接线端;
1、4或5、8:延时断开的常闭触点接线端;
1、3或6、8:延时闭合的常开触点接线端;。

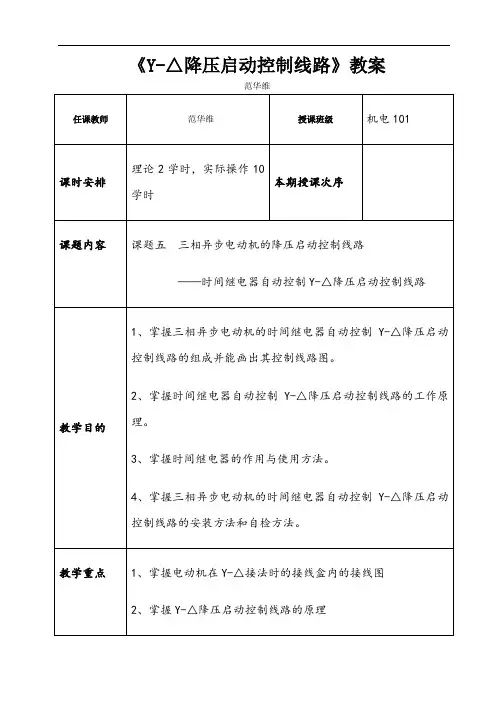

《Y-△降压启动控制线路》教案
范华维
(10分钟)(30分钟)电动机定子绕组Y、△接法接线盒内部接线图
【任务二】电动机定子绕组Y、△接法时,其绕组上
的电压和电流有什么区别
电动机启动时接成Y形,加在每相定子绕组上的
启动电压只有△接法的1
3
,启动电流为△接法的1
3
,
启动转矩也只有△接法的1
3。
所以这种降压启动方法,
只适用于轻载或空载下启动。
结论:凡是在正常运行时定子绕组作△形连接的
异步电动机,均可采用这种降压启动方法。
【任务三】时间继电器自动控制Y-△降压启动控制线
法时接
线盒内
的接线
和出线
分析电
路原理,
总结线
路优点
路
时间继电器自动控制的Y-△降压启动线路原理图
该线路由三个接触器、一个热继电器、一个时间
继电器和两个按钮组成。
接触器KM做引入电源用,接
触器KM Y和KM△分别作Y形降压启动用和△运行用,时
间继电器KT用作控制Y形降压启动时间和完成Y-△自
动切换。
SB1是启动按钮,SB2是停止按钮,FU1作主
电路的短路保护,FU2作控制电路的短路保护,KH作
过载保护。
线路的工作原理如下:
降压启动:先合上电源开关QF。
示范:时
间继电。
课程:西门子S7-200PLC定时器、计数器的应用课题:三相异步电动机Y-△降压启动控制线路2、断开延时定时器(TOF)输入端(IN)接通时,定时器位立即为“1”,并把当前值设为0。
输入端(IN)断开时,定时器开始计时,当断开延时定时器(TOF)的计时当前值等于设定时间时,定时器位断开为“0”,并且停止计时。
TOF指令必须用负跳变(由on到off)的输入信号启动计时。
3、有记忆功能的接通延时型定时器(TONR)输入端(IN)接通时,接通有记忆接通延时定时器(TONR),并开始计时,当定时器(TONR)的当前值等于或大于设定值时,该定时器位被置位为“1”。
定时器(TONR)累计值达到设定值后,定时器(TONR)继续计时,一直计到最大值32767。
查阅STEP7-MicroWin软件中有关TOF指令的内容。
查阅STEP7-MicroWin软件中有关TONR指令的内容。
结合STEP7-MicroWin软件的帮助文件,讲解TOF定时器的特点。
结合STEP7-MicroWin软件的帮助文件,讲解TONR定时器的特点。
写出TOF指令的主要特点。
写出TONR指令的主要特点。
输入端(IN)断开时,定时器(TONR)的当前值保持不变,定时器位不变。
输入端(IN)再次接通,定时器当前值从原保持值开始再往上累计时间,继续计时。
可以用定时器(TONR)累计多次输入信号的接通时间。
上电周期或首次扫描时,定时器(TONR)的定时器位为“0”,当前值保持,可利用复位指令(R)清除定时器(TONR)的当前值。
4、应用定时器的注意事项1)不能把一个定时器号同时用作断开延时定时器(TOF)和接通延时定时器(TON)(相当于同一定时器号既用作模拟断电延时型的物理时间继电器功能,又用作模拟通电延时型的物理时间继电器功能)。
2)使用复位(R)指令对定时器复位后,定时器位为“0”,定时器当前值为0。
3)有记忆接通延时定时器(TONR)只能通过复位指仿照教师演示的简单应用程序,自行编程调试,理解三种定时器的工作原理和特点。
