《星三角降压启动控制线路》

三相异步电机星三角降压启动控制线路三相异步电机是工业生产中广泛应用的一种电动机械，其转速和转矩可以根据负载的需要任意调节，因此广泛应用于工业生产中的各种机械设备中。

在该文中，我们将介绍一种三相异步电机星三角降压启动控制线路，该线路可以有效地控制电机的启动和停止，提高电机的运行效率和可靠性。

1. 线路概述该控制线路由主接线板、控制开关、断路器、热继电器、接线端子和三相异步电机组成。

主接线板的主要功能是将电源引入线路，并将其分配到控制开关和断路器中。

热继电器是一种能够控制电机过载保护的设备，其主要作用是在电机发生过载时断开电路以保护电机。

2. 控制原理该控制线路采用星三角启动方式，其启动过程可以分为三个阶段：星形连接、中间停顿、三角形连接。

控制开关的作用是控制电机的启动和停止，断路器的作用是断开电路以保护电机。

在电机启动过程中，控制开关将电机连接到一个较低的电压上，以减少电机的起动电流，然后在几秒钟的时间里，将电机连接到正常电源电压上，使电机正常运转。

3. 线路设计该星三角降压启动控制线路的设计需要考虑电机额定电流、额定电压和起动特性。

根据电机的额定电流和起动特性，可以确定控制开关、断路器和热继电器的额定电流和额定电压。

同时，需要在主接线板上设计合适的接线端子，以便将电源引入线路中，并将其分配到控制开关和断路器中。

4. 线路实施在实施该星三角降压启动控制线路时，需要小心谨慎地安装控制开关、断路器、热继电器和接线端子，并正确接线，以确保电路安全可靠。

在电机的起动过程中，需要及时观察电机运行情况，确保其正常运转。

5. 总结该星三角降压启动控制线路是一种简单有效的电机控制方法，可以有效地减小电机起动电流，提高电机的运行效率和可靠性。

在实施该控制线路时，需要注意安装和接线的细节，以确保电路安全可靠。

三相电动机星三角降压启动控制电路图解————————————————————————————————作者：————————————————————————————————日期：三相电动机星三角降压启动控制电路图解文章目录▪接触器控制星三角降压启动▪时间继电器自动星三角降压启动星三角（星形-三角形）降压启动是指电动机启动时，把定子绕组接成星形，以降低启动电压，限制启动电流；等电动机启动后，再把定子绕组改接成三角形，使电动机全压运行。

凡事在正常运行时定子绕组作三角形连接的异步电动机，均可采用这种星三角降压启动方式。

接触器控制星三角降压启动如右图所示是用按钮和接触器控制的星三角降压启动的控制电路。

该线路使用了三个接触器、一个热继电器和三个按钮。

接触器KM作引入电源用，接触器KMy和KM△分别作星形启动用和三角形运行用，SB1是启动按钮，SB2是星~三角转换按钮，SB3是停止按钮，熔断器FU1作为主电路的短路保护，熔断器FU2作为控制电路的短路保护，FR作过载保护。

电路的工作原理如下：先合上电源开关SQ：电动机星形（Y）连接降压启动：按下SB1→接触器KM和KMy线圈通电→KM自锁触头闭合自锁、KMy互锁触头分断对KM△的互锁、KM主触头闭合、KMy主触头闭合→电动机M接成星形（Y）降压启动。

电动机三角形（△）连接全压运行：当电动机转速上升到接近额定值时，按下SB2→SB2动合触头闭合、SB2动断触头先分断→接触器KMy线圈断电→KMy互锁触头恢复闭合、KMy主触头分断→KM△线圈通电→KM△互锁触头分断对KMy互锁、KM△自锁触头闭合自锁、KM△主触头闭合→电动机M接成三角形全压运行。

停止时按下SB3按钮即可。

时间继电器自动星三角降压启动下图所示为时间继电器自动控制星三角降压启动电路图。

该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。

时间继电器KT作控制星形降压启动时间和完成星三角自动切换用，其他电器的作用和上个线路中相同。

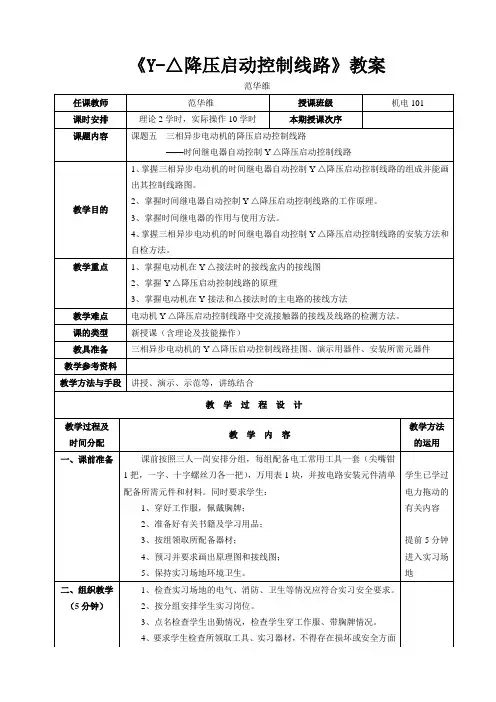

《Y-△降压启动控制线路》教案范华维的缺陷。

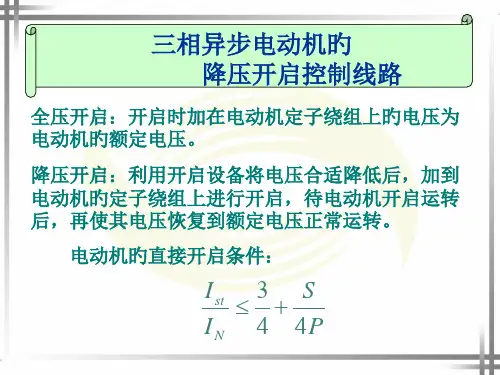

三、导入新课（5分钟）【复习提问】1、异步电动机直接启动时，启动电流是额定电流的多少倍？2、直接启动可能会造成哪些问题？怎样解决？3、常见的降压启动方法有哪几种？【新课引入】降压启动的含义：是指利用启动设备将电压适当降低后，夹道电动机的定子绕组上进行启动，待电动机启动运转后，再使其电压恢复到额定电压正常运转。

Y-△降压启动的含义：是指电动机启动时，把定子绕组接成Y形，以降低启动电压，限制启动电流。

经几秒，当电动机启动后，再把定子绕组接成△形，使电动机全压运行。

四、新课讲授（共70分钟）（10分钟）（10分钟）一、理论知识【任务一】电动机定子绕组Ｙ、△接法如何实现？电动机定子绕组Ｙ、△接法接线盒内部接线图【任务二】电动机定子绕组Ｙ、△接法时，其绕组上的电压和电流有什么区别？电动机启动时接成Y形，加在每相定子绕组上的启动电压只有△接法的13，启动电流为△接法的13，启动转矩也只有△接法的13。

所以这种降压启动方法，只适用于轻载或空载下启动。

结论：凡是在正常运行时定子绕组作△形连接的异步电动机，均可采用这种降压启动方法。

（重点）示范：电动机在△、Y接法时接线盒内的接线和出线（30分钟）【任务三】时间继电器自动控制Y-△降压启动控制线路时间继电器自动控制的Y-△降压启动线路原理图该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。

接触器KM做引入电源用，接触器KM Y和KM△分别作Y形降压启动用和△运行用，时间继电器KT用作控制Y形降压启动时间和完成Y-△自动切换。

SB1是启动按钮，SB2是停止按钮，FU1作主电路的短路保护，FU2作控制电路的短路保护，KH作过载保护。

线路的工作原理如下：降压启动：先合上电源开关QF。

分析电路原理，总结线路优点KM Y线圈得电KM Y常开触头闭合KM线圈得电KM自锁触头闭合自锁KM主触头闭合KM Y主触头闭合电动机M接成Y形降压启动KM Y联锁触头分断对KM△联锁KT线圈得电当M转速上升到一定值时，KT延时结束KT常闭触头分断KM Y线圈失电KM Y常开触头分断KM Y主触头分断，解除Y形连接KM Y联锁触头闭合KM△线圈得电按下SB1。

《Y-△降压启动控制线路》教案范华维（5分钟）少倍2、直接启动可能会造成哪些问题怎样解决3、常见的降压启动方法有哪几种【新课引入】降压启动的含义：是指利用启动设备将电压适当降低后，夹道电动机的定子绕组上进行启动，待电动机启动运转后，再使其电压恢复到额定电压正常运转。

Y-△降压启动的含义：是指电动机启动时，把定子绕组接成Y形，以降低启动电压，限制启动电流。

经几秒，当电动机启动后，再把定子绕组接成△形，使电动机全压运行。

四、新课讲授（共70分钟）（10分钟）一、理论知识【任务一】电动机定子绕组Ｙ、△接法如何实现电动机定子绕组Ｙ、△接法接线盒内部接线图【任务二】电动机定子绕组Ｙ、△接法时，其绕组上的电（重点）示范：电动机在△、Y接法时接线盒内的接线和出线（10分钟）（30分钟）压和电流有什么区别电动机启动时接成Y形，加在每相定子绕组上的启动电压只有△接法的13，启动电流为△接法的13，启动转矩也只有△接法的13。

所以这种降压启动方法，只适用于轻载或空载下启动。

结论：凡是在正常运行时定子绕组作△形连接的异步电动机，均可采用这种降压启动方法。

【任务三】时间继电器自动控制Y-△降压启动控制线路时间继电器自动控制的Y-△降压启动线路原理图该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。

接触器KM做引入电源用，接触器KMY和KM△分别作Y形降压启动用和△运行用，时间继电器KT用作控制Y形降压启动时间和完成Y-△自动切换。

SB1是启动按钮，SB2是停止按钮，FU1作主电路的短路保护，FU2分析电路原理，总结线路优点。

《带时间继电器Y-△降压启动控制线路》降压启动的含义：是指利用启动设备将电压适当降低后，夹道电动机的定子绕组上进行启动，待电动机启动运转后，再使其电压恢复到额定电压正常运转。

Y-△降压启动的含义：是指电动机启动时，把定子绕组接成Y形，以降低启动电压，限制启动电流。

经几秒，当电动机启动后，再把定子绕组接成△形，使电动机全压运行。

一、理论知识【任务一】电动机定子绕组Ｙ、△接法如何实现？电动机定子绕组Ｙ、△接法接线盒内部接线图【任务二】电动机定子绕组Ｙ、△接法时，其绕组上的电压和电流有什么区别？电动机启动时接成Y形，加在每相定子绕组上的启动电压只有△接法的13，启动电流为△接法的13，启动转矩也只有△接法的13。

所以这种降压启动方法，只适用于轻载或空载下启动。

结论：但凡在正常运行时定子绕组作△形连接的异步电动机，均可采用这种降压启动方法。

【任务三】时间继电器自动控制Y-△降压启动控制线路时间继电器自动控制的Y-△降压启动线路原理图该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。

接触器KM 做引入电源用，接触器KM Y 和KM △分别作Y 形降压启动用和△运行用，时间继电器KT 用作控制Y 形降压启动时间和完成Y-△自动切换。

SB1是启动按钮，SB2是停止按钮，FU1作主电路的短路保护，FU2作控制电路的短路保护，KH 作过载保护。

线路的工作原理如下：降压启动：先合上电源开关QF 。

停止时，按下SB2即可。

KM Y 线圈得电 KM Y 常开触头闭合 KM 线圈得电 KM 自锁触头闭合自锁KM 主触头闭合KM Y 主触头闭合 电动机M 接成Y 形降压启动KM Y 联锁触头分断对KM △ 联锁KT 线圈得电 当M 转速上升到一定值时，KT 延时结束KT 常闭触头分断 KM Y 线圈失电 KM Y 常开触头分断KM Y 主触头分断，解除Y 形连接KM Y 联锁触头闭合 KM △线圈得电 KM △联锁触头分断 KM △主触头闭合 对KM Y 联锁KT 线圈失电KT 常闭触头瞬时闭合 电动机M 接成△全压运行。

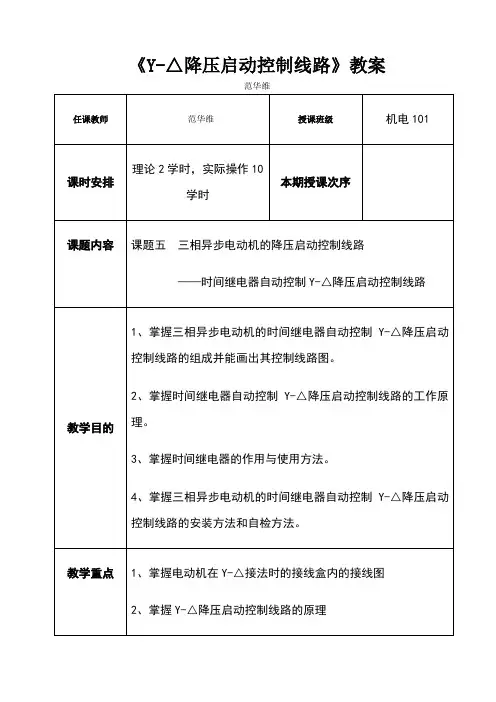

《Y-△降压启动控制线路》教案
范华维
（10分钟）（30分钟）
电动机定子绕组Ｙ、△接法接线盒内部接线图
【任务二】电动机定子绕组Ｙ、△接法时，其绕组上
的电压和电流有什么区别
电动机启动时接成Y形，加在每相定子绕组上的
启动电压只有△接法的1
3
，启动电流为△接法的1
3
，
启动转矩也只有△接法的1
3。

所以这种降压启动方法，
只适用于轻载或空载下启动。

结论：凡是在正常运行时定子绕组作△形连接的
异步电动机，均可采用这种降压启动方法。

【任务三】时间继电器自动控制Y-△降压启动控制线
法时接
线盒内
的接线
和出线
分析电
路原理，
总结线
路优点
路
时间继电器自动控制的Y-△降压启动线路原理图
该线路由三个接触器、一个热继电器、一个时间
继电器和两个按钮组成。

接触器KM做引入电源用，接
触器KM Y和KM△分别作Y形降压启动用和△运行用，时
间继电器KT用作控制Y形降压启动时间和完成Y-△自
动切换。

SB1是启动按钮，SB2是停止按钮，FU1作主
电路的短路保护，FU2作控制电路的短路保护，KH作
过载保护。

线路的工作原理如下：
降压启动：先合上电源开关QF。

示范：时
间继电。
