论数字相位计的重要性

相位仪是什么原理的应用1. 相位仪的基本原理相位仪是一种用于测量光、声波、电信号或其他周期性波动的相位差的仪器。

它在很多领域中都有应用，包括光学、声学、通信和电子工程等。

相位仪的基本原理是利用两个波形之间的相位差来测量信号的特性。

它通过比较两个相同频率的波形的相位差来确定信号的相位。

相位差是指两个波形之间的时间延迟或提前的量。

2. 相位仪的应用相位仪在很多领域中都有广泛的应用。

以下是一些常见的应用领域：2.1 光学领域在光学领域中，相位仪被用于测量光的相位差，以及光的干涉和衍射现象。

相位仪能够帮助研究人员理解光的性质，例如光的折射、反射和散射等。

2.2 声学领域在声学领域中，相位仪可以用来分析声波的相位差，从而研究声波传播的特性。

相位仪可以帮助研究人员测量声波的波长、频率和速度等参数。

2.3 通信领域相位仪在通信领域中起着重要的作用。

它可以用于相位调制、相位解调和相位同步等应用。

相位仪在数字通信系统中可以用来测量信号的相位差，从而确保数据的传输精度和稳定性。

2.4 电子工程领域在电子工程领域中，相位仪可以用来测量电子设备中的信号相位，例如振荡器、放大器和滤波器等。

相位仪还可以用于电子系统的相位校准和同步。

3. 相位仪的工作原理相位仪的工作原理基于两个波形之间的相位差。

下面是相位仪的工作原理的基本步骤：1.输入信号：将需要测量相位差的信号输入到相位仪中。

2.信号分频：相位仪会将输入信号进行适当的分频，使得信号频率在相位仪范围内。

3.参考信号：相位仪会产生一个参考信号，它与输入信号具有相同的频率。

4.相位比较：相位仪将输入信号和参考信号进行相位比较，得到两个波形之间的相位差。

5.相位测量：相位仪会将相位差转换为电压或数字信号，并进行相位测量。

6.结果显示：相位仪会将测量结果显示在屏幕上或通过接口输出。

4. 相位仪的优势和局限性相位仪具有以下优势：•高精度：相位仪可以精确测量信号的相位差，提供高精度的测量结果。

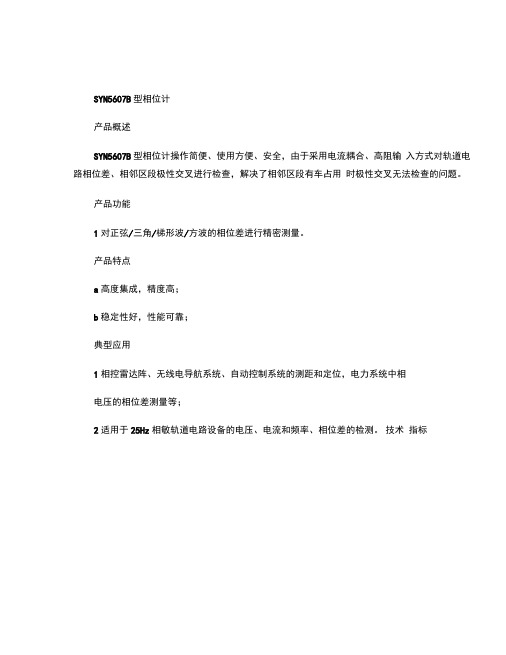

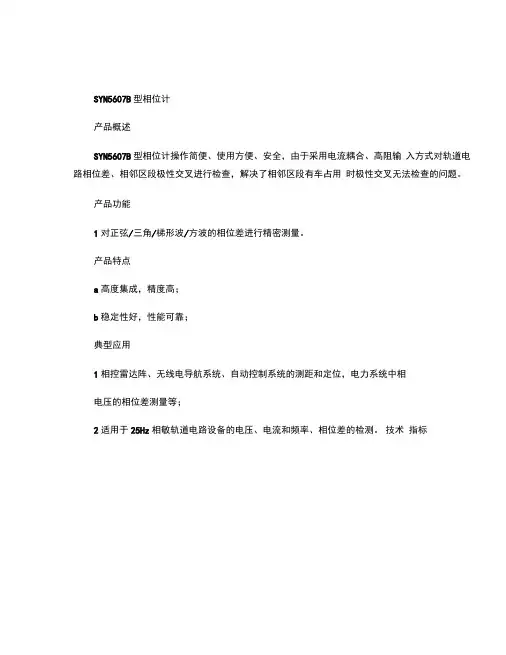

SYN5607B型相位计
产品概述
SYN5607B型相位计操作简便、使用方便、安全，由于采用电流耦合、高阻输入方式对轨道电路相位差、相邻区段极性交叉进行检查，解决了相邻区段有车占用时极性交叉无法检查的问题。

产品功能
1对正弦/三角/梯形波/方波的相位差进行精密测量。

产品特点
a高度集成，精度高；
b稳定性好，性能可靠；
典型应用
1相控雷达阵、无线电导航系统、自动控制系统的测距和定位，电力系统中相
电压的相位差测量等；
2适用于25Hz相敏轨道电路设备的电压、电流和频率、相位差的检测。

技术指标
2。

数字相位计介绍数字相位计是利⽤数字信号处理技术显⽰频信号之间相位差，数字相位计具有具有读数⽅便、精度⾼、测量速度快，能有效地运⽤于信号参数的进⾏⾼精度测量,可实现复杂测量算法提供保证。

相位计是测量相位差的仪器,数字式相位测量仪就是专门测量低频信号的相位差，⼀般频率是100Hz以内的正弦频率信号，⾼精度相位计⼀般是指测量精度特别⾼，⼀般测量精度在0.2度以内，⽽相位差则是研究两个相同频率交流信号之间关系的重要指标,相位差的测量在⾃动控制以及通讯电⼦等领域有着⾮常⼴泛的应⽤。

随着科技的发展，各领域迫切的需要⾼精度⾼性能的相位测量系统，尤其在⼀些特殊⾏业或领域，必须依靠数字相位计进⾏测量，由此可见对⼈们对数字相位计的研究和相位测量系统的设计刻不容缓。

相位测量主要采⽤三种技术⽅法归纳如下：基于电路测相技术，基于数字信号处理测相技术和基于虚拟仪表侧向技术。

数字式相位测量仪⽅法是将输⼊的两路信号经过某种处理将其变成⽅波，再通过⽐较这2路⽅波计算出相位差脉宽，最后通过⽤⾼频脉冲填充相位差，这个过程就实现了相位差的测量。

⽬前数字相位计的发展研究已在多领域得到重视,并提出了很多⾼精度的测量算法。

现在就SYN5607型相位计⽽⾔其测量精度⾼,⼯作稳定,可以⽤于实际⼯程测量中。

SYN5607型相位计主要有下列技术指标:输⼊阻抗:1MΩ。

相位范围：0° to 360° or ±180°相位测量物模糊测相的范围。

频率范围：10Hz ～20KHz相位测量能够保证测量精确度的频率范围。

幅度范围：0.5Vrms ～100Vrms相位测量幅度范围。

相位测量精度：±0.1°相位测量的实际值与理论值的偏离程度。

相位分辨率:0.01°相位测量甭管分辨的最⼩相位单位。

频率测量精度:2E-6相位测量频率值的测量精度。

SYN5607型相位计，测量精度⾼稳定性好，可对对正弦/三⾓/梯形波/⽅波的相位差进⾏精密测量，主要应⽤于相控雷达阵、⽆线电导航系统、⾃动控制系统的测距和定位、⽔深测量、电磁波测量、电⼒系统的相位检测装置、激光测量等。

低频数字式相位测量仪简单介绍相位差的测量在自动控制以及通讯电子等领域有着非常广泛的应用。

如水深测量、电磁波测量、电力系统的相位检测装置、激光测量等。

目前常用的低频数字式相位测量仪方法是将输入的两路信号经过某种处理将其变成方波，再通过比较这2路方波计算出相位差脉宽，最后通过用高频脉冲填充相位差，这个过程就实现了相位差的测量。

1、低频相位测量仪的意义大家都知道相位是交变信号三要素（频率伏值相位）之一，而相位差则是研究两个相同频率交流信号之间关系的重要指标。

相位差是测量两个同频率周期信号的相位差值。

相位计就是测量相位差的仪器,低频数字式相位测量仪就是专门测量低频信号的相位差，一般频率是100Hz以内的正弦频率信号，高精度相位计一般是指测量精度特别高，一般测量精度在0.2度以内。

低频数字式相位测量仪的工作原理和误差源就是设计低频数字式相位测量仪必须了解的内容。

2、低频数字式相位测量仪测试方法（1）示波器法示波器法是把两个被测信号同时加到双踪示波器的两个Y通道，直接进行比较，根据两个波形的时间间隔△T与波形周期T的比，计算相位差Φ。

示波器测量相位差缺点是精度不高。

（2）零示法零示法其实是将被测信号和可变移相器串联然后和另一同频率信号同时加在相位比较器如示波器、指示器等上，调节可变移相器，使比较器指示零值相位，则移相器上的读值即为两信号间的相位差。

这种测量方法的精度决定于所使用的移相器的精度，一般达十分之几度。

（3）直读式相位计法直读式相位计最大的优势就是可以直接读取相位差。

同事其测量速度也比较快，还能显示相位变化。

一般而言直读测量相位差的方法有：数字式直读相位计法、矢量电压表法相敏检波器法和环形调制器法。

其中前两种是目前低频数字式相位测量仪测试方法中最常见的，具体测试方法如下：a、数字式直读相位计法测量相位差的基本原理与测量时间间隔大体相同，见时频测量。

即将被测两信号电压经过脉冲形成电路，变换成尖脉冲，去控制双稳态触发器，由此产生宽度为△T的闸门信号。

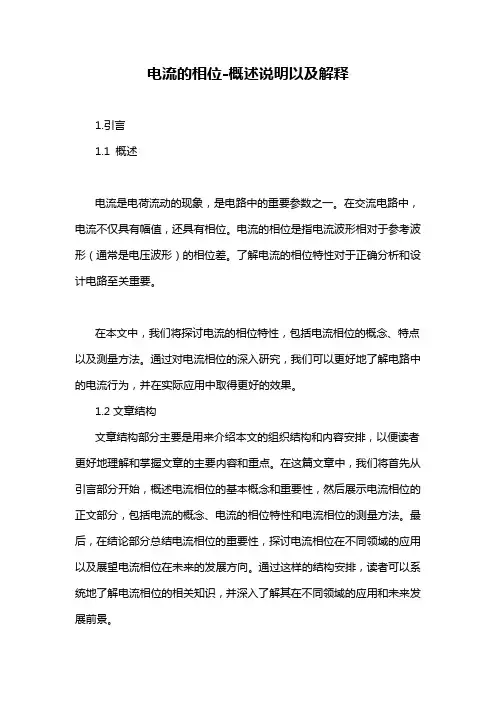

电流的相位-概述说明以及解释1.引言1.1 概述电流是电荷流动的现象，是电路中的重要参数之一。

在交流电路中，电流不仅具有幅值，还具有相位。

电流的相位是指电流波形相对于参考波形（通常是电压波形）的相位差。

了解电流的相位特性对于正确分析和设计电路至关重要。

在本文中，我们将探讨电流的相位特性，包括电流相位的概念、特点以及测量方法。

通过对电流相位的深入研究，我们可以更好地了解电路中的电流行为，并在实际应用中取得更好的效果。

1.2文章结构文章结构部分主要是用来介绍本文的组织结构和内容安排，以便读者更好地理解和掌握文章的主要内容和重点。

在这篇文章中，我们将首先从引言部分开始，概述电流相位的基本概念和重要性，然后展示电流相位的正文部分，包括电流的概念、电流的相位特性和电流相位的测量方法。

最后，在结论部分总结电流相位的重要性，探讨电流相位在不同领域的应用以及展望电流相位在未来的发展方向。

通过这样的结构安排，读者可以系统地了解电流相位的相关知识，并深入了解其在不同领域的应用和未来发展前景。

1.3 目的:本文旨在探讨电流的相位特性，通过对电流相位的概念、特性以及测量方法进行深入分析，以便更好地理解电流的行为规律和特点。

通过研究电流相位的重要性、应用领域和未来发展趋势，将为读者提供更全面的关于电流相位的知识，促进相关领域的研究和应用。

同时，希望通过本文的阐述，能够增强读者对电流相位的理解，为实际工程和科学研究提供有益的参考和指导。

2.正文2.1 电流的概念电流是电荷在电路中流动的现象，是电荷通过导体的单位时间内通过的数量。

在电路中，电流的大小通常用安培（A）来表示。

当电荷通过导体时，会产生一个电流，其方向可以根据电荷的正负来确定。

正负电荷的流动方向相反，但电流的方向是与正电荷流动方向相同的，也就是说，电流的方向是流入正极、流出负极的方向。

电流的存在使我们能够使用电能来驱动设备，实现各种电器的正常运行。

电流的大小和方向对于电路中各种元件的工作状态和性能具有重要的影响。

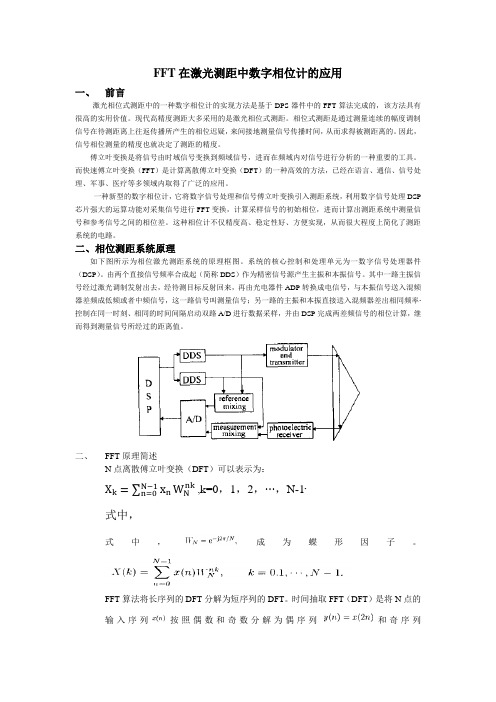

数字相位计工作原理
数字相位计是一种用于测量信号相位差的仪器，它基于数字信号处理的原理工作。

它通常通过使用两个或多个传感器来捕捉要测量的信号，并使用计算机或专用芯片对所测得的信号进行数字化处理。

数字相位计的工作原理可以分为以下几个步骤：
1. 信号采集：使用传感器将要测量的信号转换为电信号并放大，然后将其送入模数转换器(ADC)。

ADC将模拟信号转换为数
字信号，并以一定的频率进行采样。

2. 数字信号处理：采样得到的数字信号经过一系列的数字信号处理算法，来提取信号的相关信息，包括幅度、频率和相位等。

这些算法可以包括傅里叶变换、相关函数或其他数学方法。

3. 相位差计算：通过对两个或多个信号进行相位计算，可以得到它们之间的相位差。

常见的方法是使用傅里叶变换来将信号从时间域转换到频率域，并找到主要频率成分的相位差。

4. 结果显示：最后，测得的相位差可以通过计算机界面或显示屏显示出来，以供用户查看和分析。

需要注意的是，数字相位计的精度和准确性受到多个因素的影响，包括传感器的质量、采样率、数字信号处理算法的选择以及后续的数据处理和校准方法。

因此，在使用数字相位计进行
测量时，需要进行适当的参数设置和校准工作，以确保得到准确而可靠的结果。

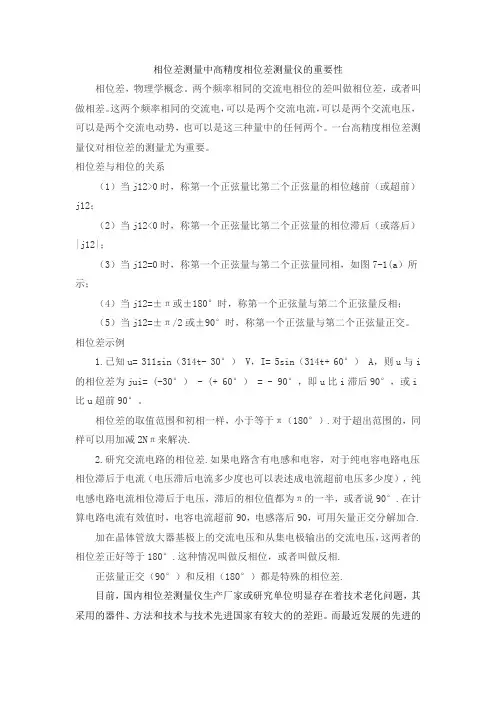

相位差测量中高精度相位差测量仪的重要性相位差，物理学概念。

两个频率相同的交流电相位的差叫做相位差，或者叫做相差。

这两个频率相同的交流电，可以是两个交流电流，可以是两个交流电压，可以是两个交流电动势，也可以是这三种量中的任何两个。

一台高精度相位差测量仪对相位差的测量尤为重要。

相位差与相位的关系（1）当j12>0时，称第一个正弦量比第二个正弦量的相位越前（或超前）j12；（2）当j12<0时，称第一个正弦量比第二个正弦量的相位滞后（或落后）|j12|；（3）当j12=0时，称第一个正弦量与第二个正弦量同相，如图7-1(a）所示；（4）当j12=±π或±180°时，称第一个正弦量与第二个正弦量反相；（5）当j12=±π/2或±90°时，称第一个正弦量与第二个正弦量正交。

相位差示例1.已知u= 311sin（314t- 30°） V，I= 5sin（314t+ 60°） A，则u与i 的相位差为jui= (-30°） - (+ 60°） = - 90°，即u比i滞后90°，或i 比u超前90°。

相位差的取值范围和初相一样，小于等于π（180°）.对于超出范围的，同样可以用加减2Nπ来解决.2.研究交流电路的相位差.如果电路含有电感和电容，对于纯电容电路电压相位滞后于电流（电压滞后电流多少度也可以表述成电流超前电压多少度），纯电感电路电流相位滞后于电压，滞后的相位值都为π的一半，或者说90°.在计算电路电流有效值时，电容电流超前90，电感落后90，可用矢量正交分解加合.加在晶体管放大器基极上的交流电压和从集电极输出的交流电压，这两者的相位差正好等于180°.这种情况叫做反相位，或者叫做反相.正弦量正交（90°）和反相（180°）都是特殊的相位差.目前，国内相位差测量仪生产厂家或研究单位明显存在着技术老化问题，其采用的器件、方法和技术与技术先进国家有较大的的差距。

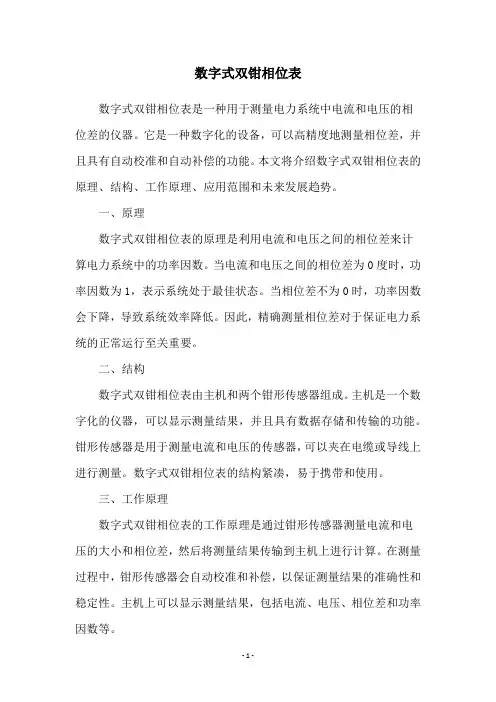

数字式双钳相位表数字式双钳相位表是一种用于测量电力系统中电流和电压的相位差的仪器。

它是一种数字化的设备，可以高精度地测量相位差，并且具有自动校准和自动补偿的功能。

本文将介绍数字式双钳相位表的原理、结构、工作原理、应用范围和未来发展趋势。

一、原理数字式双钳相位表的原理是利用电流和电压之间的相位差来计算电力系统中的功率因数。

当电流和电压之间的相位差为0度时，功率因数为1，表示系统处于最佳状态。

当相位差不为0时，功率因数会下降，导致系统效率降低。

因此，精确测量相位差对于保证电力系统的正常运行至关重要。

二、结构数字式双钳相位表由主机和两个钳形传感器组成。

主机是一个数字化的仪器，可以显示测量结果，并且具有数据存储和传输的功能。

钳形传感器是用于测量电流和电压的传感器，可以夹在电缆或导线上进行测量。

数字式双钳相位表的结构紧凑，易于携带和使用。

三、工作原理数字式双钳相位表的工作原理是通过钳形传感器测量电流和电压的大小和相位差，然后将测量结果传输到主机上进行计算。

在测量过程中，钳形传感器会自动校准和补偿，以保证测量结果的准确性和稳定性。

主机上可以显示测量结果，包括电流、电压、相位差和功率因数等。

四、应用范围数字式双钳相位表广泛应用于电力系统中的相位差测量和功率因数计算。

它可以用于变电站、发电厂、输电线路和配电线路等不同的场合。

数字式双钳相位表具有高精度、高稳定性和易于操作的特点，可以帮助工程师快速准确地诊断电力系统中的问题，提高电力系统的运行效率和可靠性。

五、未来发展趋势随着电力系统的不断发展和升级，数字式双钳相位表也在不断改进和升级。

未来，数字式双钳相位表将会更加智能化和自动化，具有更高的精度和更多的功能。

同时，数字式双钳相位表的应用范围也将会更加广泛，包括新能源、智能电网和电动汽车等领域。

总之，数字式双钳相位表是一种重要的电力测量仪器，具有广泛的应用和未来的发展前景。

它可以帮助电力工程师快速准确地了解电力系统的运行状态，提高电力系统的效率和可靠性，为电力系统的发展做出贡献。

数字相位计摘要：目前广泛使用的是直读式数字相位计，其原理是基于时间间隔测量法，通过相位-时间转换器，将相位差为ψ的两个信号（分别称参考信号和被测信号）转换成一定的时间间隔τ的起始和停止脉冲。

然后用电子计数器测量其时间间隔。

关键词：数字相位计正文：一、原理目前广泛使用的是直读式数字相位计，其原理是基于时间间隔测量法，通过相位-时间转换器，将相位差为ψ的两个信号（分别称参考信号和被测信号）转换成一定的时间间隔τ的起始和停止脉冲。

然后用电子计数器测量其时间间隔。

如果让电子计数器的时钟脉冲频率倍乘36*10n（n为正整数），则显示值即为以度为单位的相位差值，其简单原理如图所示。

也可以用相位—频率转换器，把两信号之间的相位差变成频率，用电子计量器测量。

此外可采用相位-电压转换器，把相位转换为电压，用电压表测量。

以上是时间间隔测量基本的原理，其间隔时间为式中，N是在tψ时间内计数脉冲的个数；T0是时标信号周期。

式中，f为被测信号频率，f0为时标信号频率。

若让计数器在1s内连续计数，即1s内有f个门控信号，则其累计数为N1=f*N.则若取时标频率f0=360Hz，则可见，计数器在1s内脉冲的累计数就是以度为单位的两个被测信号的相位差。

若取f0=3600Hz，则每个计数脉冲表示0.1°，可以提高测量准确度。

二、 电路图及具体原理分析电路由常用CMOS异或门74HＣ86和CMOS四比较器LM124组成。

LM124中的A1B，A1C为输入信号的过0检测器。

为了保护LM124集成块，用四只二极管（VD1-VD4）将比较器同相输入端的信号对地钳位，即把同相输入信号的幅值限制在二极管的正负管压降之内。

异或门74HＣ86的U2A，U2B为缓冲器（当开关S1断开时）。

电阻R10，R11接到U2A，U2B 的输入端，这两个缓冲器的输出驱动另外两个并接的异或门U2C和U2D，并联的目的是为了减小输出阻抗。

在U2C和U2D的输出端，电阻R4，R5，R P1和电容C1构成分压器和低通滤波器，对输出信号分别进行标定和滤波。
