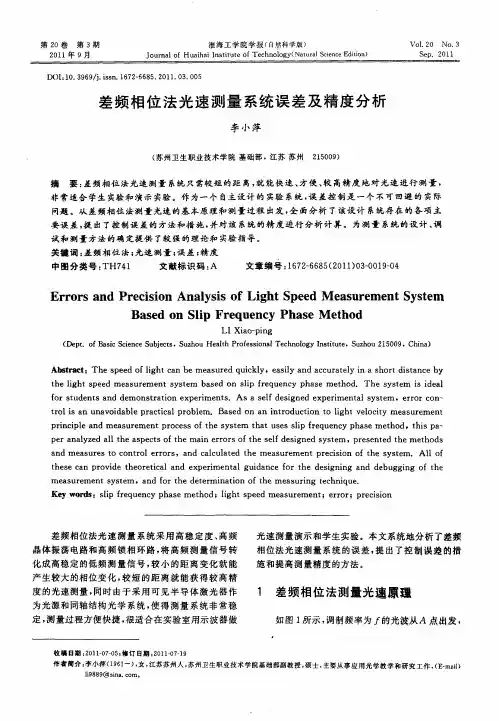

差频相位法光速测量系统误差及精度分析李小萍【摘要】差频相位法光速测量系统只需较短的距离,就能快速、方便、较高精度地对光速进行测量,非常适合学生实验和演示实验.作为一个自主设计的实验系统,误差控制是一个不可回避的实际问题.从差频相位法测量光速的基本原理和测量过程出发,全面分析了该设计系统存在的各项主要误差,提出了控制误差的方法和措施,并对该系统的精度进行分析计算.为测量系统的设计、调试和测量方法的确定提供了较强的理论和实验指导.【期刊名称】《淮海工学院学报（自然科学版）》【年(卷),期】2011(020)003【总页数】4页(P19-22)【关键词】差频相位法;光速测量;误差;精度【作者】李小萍【作者单位】苏州卫生职业技术学院基础部,江苏苏州215009【正文语种】中文【中图分类】TH741差频相位法光速测量系统采用高稳定度、高频晶体振荡电路和高频锁相环路，将高频测量信号转化成高稳定的低频测量信号，较小的距离变化就能产生较大的相位变化，较短的距离就能获得较高精度的光速测量，同时由于采用可见半导体激光器作为光源和同轴结构光学系统，使得测量系统非常稳定，测量过程方便快捷，很适合在实验室用示波器做光速测量演示和学生实验。
本文系统地分析了差频相位法光速测量系统的误差，提出了控制误差的措施和提高测量精度的方法。
1 差频相位法测量光速原理如图1所示，调制频率为f的光波从A点出发，经过距离D到达B点后被反射回A点并被接收，其所用时间为t2D，调制波长为图1 相位法测量光速原理Fig.1 Principle of the light measurement system based on slip frequency phase method设在时刻t发射的调制光光强为式中：φ0为初始相位。
则接收端收到的调制光光强为接收端与发射端调制光的相位差为也可改写为式中：N为整波数，N＝int（2D／λ），Δφ2D为不足整波部分的相位。
光速测量实验【实验目的】1.了解光的调制和差频的一般原理及基本技术。
2.测定光在空气中的传播速度。
【实验原理】1．相位法测定调制波波长：一单色光受频率为t f 的正弦波调制，其在传播方向的强度表达式为：⎥⎦⎤⎢⎣⎡-π∙+∙=)c x t (f 2cos m 1I I t 0(1)式中m 为调制度，)c /x t (f 2cos t -π表示光在传播的过程中，其强度的变化犹如一个频率为t f 的正弦波以光速c 沿x 方向传播，我们称这个波为调制波。
从(1)式可以看出，调制波在传播过程中其相位是以π2为周期变化的。
设沿调制波传播方向上两点A 和B 的位置坐标分别为1x 和2x , 则两点间的调制波位相差满足：)x x (212t21-∙λπ=ϕ-ϕ(2)因此，我们只要测量A 和B 两点之间的距离)x x (12-及相应的位相差)(21ϕ-ϕ，就可根据上式求得调制波的波长t λ：)x x (21221t -∙ϕ-ϕπ=λ(3)从而在已知调制波频率t f 的前提下，可得光速：t t f C λ∙=(4)本实验采用的调制波频率为)Hz 10(MHz 1008, 要远小于可见光频率（约Hz 1014数量级），所以调制波波长t λ（m 100数量级）比可见光波长大得多。
因此，测量调制波波长要比直接测量可见光波长容易得多，且具有较高的实验精度。
2．差频法测位相：从以上讨论可知，我们只要通过测量调制波位相差，即可测得光速。
但本实验所用的调制波频率为MHz 100，对于目前大多数测相仪器来说。
这个信号频率还是太高了。
例如通常使用的21BX 型数字式位相计，其测相电路的开关时间约为ns 40，而MHz 100的被测信号周期只有ns 10f /1T == , 比测相电路的开关时间更短，仪器根本无法响应。
此外，在实际位相测量中，被测信号频率较高时，测相系统的稳定性、工作速度以及高频寄生效应造成的附加相移等因素都会直接影响测相精度。
相位法测光速（楚雄师范学院物理与电子科学系 08级物理2班 袁丽花）摘要：通过对本实验的测量，熟练掌握用光速测定仪测量光速的实验方法，了解相位法测量光速的频率和波长，从而确定光速的实验原理。
关键词: 光速测定仪 频率 波长 光速Act fast phase metering(Chuxiong Normal University Department of Physics and Electronics Physics 2 class08 Yuan Lihua)A bstract : By measuring the speed of light, master meter measuring the speed of lightwith the light of experimental methods to understand the phase measurement of the frequency and wavelength of light to determine the speed of light of the experimental principle.Keywords : speed of light, the wavelength of light frequency analyzer1. 引言对作为最基本的物理量之一的光速进行精确测定，能证实光的电磁本性，而且光速的测定问题还与物理学、天文学以及许多技术科学有密切联系。
目前对光速的测量已达到非常高的精度，致使国际计量局“米”定义委员会已建议将光速的不变值作为定义长度的一个基准。
光速首先是由丹麦天文学家罗默在1676年测定的。
其后许多科学家利用不同的天文学或实验室方法对光速进行了多次测量。
1975年第十五届国际计量大会确认的光速值c=299792458m 2.1±/s 。
实验室中测量光速一般有光脉冲测量法、相位法、驻波法和光的频率、波长直接测量法等2.99792(m/s)。
相位差测量光速实验报告1. 引言相位差测量光速实验是一种常用的实验方法，用于测量光的传播速度。
本实验通过测量光的相位差变化，从而得到光速的近似值。
本文将详细介绍相位差测量光速实验的步骤和结果分析。
2. 实验步骤2.1 实验器材准备本实验所需器材如下： - 激光器 - 两个光电传感器 - 运动平台 - 光学元件：透镜、反射镜等 - 电子计时器2.2 实验设计1.将激光器固定在光学台上，调整其位置和方向，使激光束尽可能垂直地照射到运动平台上的第一个光电传感器上。
2.在运动平台上放置一个反射镜，使激光束经过反射后照射到第二个光电传感器上。
反射镜的位置需要与激光器与两个光电传感器之间的距离相等。
3.使用透镜等光学元件，调整光束的直径和形状，以确保光束充分覆盖光电传感器的接收面积。
4.连接光电传感器和电子计时器，并确保测量电路的正常工作。
2.3 实验操作1.打开激光器，调整其输出功率，使光束亮度适中。
2.将运动平台上的第一个光电传感器置于高亮度位置，记录下此时的时间作为初始时间。
3.记录下第一个光电传感器接收到的激光信号的时间。
4.移动运动平台，使激光束经过反射后照射到第二个光电传感器上。
5.记录下第二个光电传感器接收到的激光信号的时间。
2.4 数据处理1.计算第一个光电传感器接收到激光信号后的时间间隔。
2.计算第二个光电传感器接收到激光信号后的时间间隔。
3.通过时间间隔的差值计算出光的相位差。
4.根据光的相位差和反射镜与传感器之间的距离，计算出光的传播速度。
3. 实验结果分析根据实验数据，我们可以得到光的相位差和传播速度的近似值。
通过多次实验的平均值，可以得到更准确的结果。
4. 实验注意事项1.激光器的使用需要遵循相关安全规定，避免直接照射眼睛。
2.实验器材的放置和调整需要小心操作，避免碰撞和损坏。
3.实验过程中要确保光电传感器的接收面积被光束充分覆盖，以保证测量结果的准确性。
4.实验数据的处理应遵循科学规范，进行有效的数据筛选和统计分析。
相位法光速测量实验
本实验采用内调制被测信号的光强，测量光强调制波传播距离变化所引起的相应相位变化，最终测定光速，并可以测量有机玻璃、人造水晶、无水乙醇等介质的折射率。
一、实验目的
1、了解相位法测量光速的频率和波长，从而确定光速的实验原理。
2、学会用相位法测量光速以及介质折射率。
二、实验仪器
实验装置：导轨（长1m ，包含半导体激光器、调制及接收装置）、90反射镜、介质测量装置、f50透镜
数字相位计、示波器
三、实验原理
采用频率为f 的正弦型调制波，调制波在传播过程中其位相是以2π为周期变化的。
表达式为：
I=I 0[1+mcos2πf （t-x/t ）] (1)
式中m 为调制度，cos2πf （t-x/t ）表示光在测线上转播的过程中，其强度的变化犹如一个频率为f 的正弦波以光速c 沿x 方向转播。
设测线上A 和B 两点的位置坐标分别为x 1和x 2，当这两点之间的距离
为调制波波长λ的整数倍时，该两点间的相位差为：
212()/2x x n φπλπ-∆== （2）
式中n 为整数。
反过来，如果我们能在光的传播路径中找到调制度的
等相位点，并准确测量它们之间的距离，那么这距离一定是波长的整数倍。
设由A点出发的调制波，经时间t后转播到A'点, AA'之间的距离为2D。
则A'点相对于A点的相移为ϕ=wt=2πft,如图1（a）所示。
然而我们不可能用一台测相系统对AA'间的这个相移量进行直接测量。
解决这个问题的较好方法是在AA'的中间B设置一个反射器，由A点发出的调制波经反射器反射返回A点，如图1（b）所示，光线由→→所走过的光程为2D，而且在A点反射波的位相落后ϕ=wt。
A B A
如果以入射波作为参考信号（或作为基准信号），将它与反射波（以下称为被测信号）分别输入到相位计的两个输入端，由相位计读出基准信号和被测信号之间的相位差。
图1位相法测波长原理图
本实验正是基于上述原理，实验原理图如图2所示，激光器将晶体振荡器G2产生的频率100MHz的晶振信号对光强进行调制形成光电调制波，该光信号经90反射镜返回，经一透镜会聚到光电二极管PIN，PIN将收到的光调制信号进行光电转换，输出与LED同频的信号经放
大器放大后送入混频器2，与加在该混频器上的本机振荡器G1产生的100.300MHz的晶振信号混频，得到差频为300KHz的信号，该信号通过移相器 送入示波器Y轴。
与此同时，G2产生的100MHz的晶振信号送入混频器1，与加在该混频器上的由G1产生的100.300MHz的晶振信号进行混频，产生300KHz的差频信号送入示波器的X轴。
这一路信号是没有经过移相的，可以作为参考信号。
这样，加在示波器上的两路信号频率相同，但相位不同，在实际测量中就可以用精密数字相位计直接测量处于不同位置时对应的相位值，由相关的公式推导，从而求出空气中和介质中的光速以及介质的折射率。
图2 光速测量原理框图
四、实验内容
1、空气中的光速测量
（1）采用示波器测量光速
先简单介绍示波器的X-Y应用功能：
①将探头菜单衰减系数设定为10X，并将探头上的开关设定为
10X；
②将示波器与高频发生电箱相连接；
③按下[AUTO]按钮；
④调整垂直[SCALE]旋钮使两路信号显示的幅值大约相等；
⑤按下水平控制区域的[MENU]菜单按钮以调出水平控制菜单；
⑥按下时基菜单按钮以选择[X-Y]；
⑦调整垂直[SCALE]、垂直[POSITION]和水平[SCALE]使波形达到最佳效果。
测量开始时，将反射镜置于导轨靠近高频发射装置处，示波器接收到信号后，沿导轨前后移动反射镜，使示波器上的李萨如图形成一条倾斜的直线，此时两路信号的相位差为180或者0。
接着在导轨上缓慢移动反射镜的位置，直到李萨如图形成与第一次测量正交的一倾斜直线，此时两路信号的相位差为0或者180，反射镜移动的距离为x∆，则光程差为2x∆。
实验中光强调制波的频率f知道，光程差由上述方法测出，则光速为：
c x f f x
=∆=∆（3）
2/(1/2)4
注意：调节光路似的移动反射镜的时候，反射光斑必须时刻处于接收区内，否则会影响信号接收。
（2）采用数字相位计测量光速
将X、Y两路的信号送入数字相位计。
每次测量可以直接独处它们的相位差值，即小心移动反射镜，每次停止时读一个相位差值，注意在移动中保证激光光斑始终在接受区内。
由于相位和距离X 具有线性关系：
0mx x Φ=+ （4）
实验开始时，将反射镜置于导轨末端任意处，每隔0.10米测量一组对应的(,)x Φ值，共测量若干组数据。
在数据处理中，用最小二乘法进行线性拟合，求出直线的斜率m ，即可求出光速：
(2/)360c f m =⨯ （5）
注意：由于相位计本身的读数误差，在移动位置超过标尺50cm 处的时候，每两个位置的相位读数误差建议减去23-（由于此时接收信号幅度降低）。
2、介质折射率的测量
采用数字相位计测量介质折射率。
图3 利用数字相位计测量介质折射率
如图3所示，实验开始时，在测量光路中加入待测样品B ，数字相位计接收到信号后，记下相应的相位差1Φ；接着移去待测样品，数
字相位计将记下取走样品B 后的相位差2Φ，则有：
012()()/360F F n n L λ-=Φ-Φ （6） 式中0 1.0n =为空气折射率，λ为光调制波的波长。
所以：
12()/1201F F n L =Φ-Φ+ （7）
五、注意事项
1、仪器的调整
如果仪器放在光照较强的环境中，在调整仪器时，应采取适当措施，减少仪器收到外界光线的干扰。
将角反射镜置于导轨最末端，透镜从导轨上取下，调节90反射镜的两个反射镜后四个旋钮，使光斑照射在PIN接收器的中央，沿导轨前后移动90反射镜，同时调节反射镜的倾斜，使光斑在90反射镜移动过程中不偏离PIN接收器中心太多。
然后将透镜加入光路，调节透镜位置使光斑聚集在PIN接收器表面，然后上下左右调节透镜位置，使光斑位于接收器的中心，这样光路就调节好了。
2、在使用器件的过程中，应注意尽量避免直接用手指、潮湿的物体或者其他尖锐的硬物接触镜片表面，以免损坏镜片的光洁度，影响器件的使用效果。
器件使用完毕后，应放入原包装盒，存放在干燥，并能够隔绝灰尘的环境中，存放前，请先对器件前后光学表面进行一定的清洁，特别是要将表面的油污手印清理干净，因为它们会对光学元件造成严重的损害。
3、实验中应避免用手直接接触镜片，造成不必要的污染，如发现镜面较脏，应用混合液（酒精和乙醚4:1）拭擦。
4、激光管出光时，要避免眼睛直视激光光束。
