解释电气控制电路中的自锁互锁和联锁电气控制电路中的自锁、互锁和联锁是常见的控制方式，它们在保证设备安全、提高生产效率等方面起着重要作用。
下面将对这三种控制方式进行详细解释。
一、自锁自锁是指在电气控制电路中，通过某些元件的作用，在某一状态下，使得控制器不能再次改变该状态，只有通过特定的操作才能使其改变。
通俗来说，就是一旦设备处于某种状态，就会一直保持该状态，直到有人采取特定操作才能改变。
例如，在一个开关控制的灯泡电路中，当开关打开后，灯泡亮起来了。
如果我们要让灯泡保持亮着的状态，并且不能再次关闭，就可以使用自锁技术。
具体做法是在开关与灯泡之间串联一个自锁装置（如继电器），当开关打开时，继电器吸合并闭合一个维持回路（如接触器），使得继电器得以保持吸合状态。
此时即使关闭开关也不会影响灯泡的亮度。
二、互锁互锁是指在多个元件之间设置相应的限制条件，在某一条件下，只有满足特定的条件才能进行操作。
通俗来说，就是为了防止设备的误操作而设置的限制措施。
例如，在一个工业生产线上，有多个机器需要协同工作。
如果其中一个机器故障了，则必须停止整个生产线。
为了避免这种情况发生，可以采用互锁技术。
具体做法是在各个机器之间设置相应的互锁开关，只有当所有机器都处于正常状态时，才能进行操作；如果其中任何一个机器出现故障，则整个生产线会自动停止。
三、联锁联锁是指在多个电气控制电路之间设置相应的联系和限制条件，在某一条件下，只有满足特定的条件才能进行操作。
通俗来说，就是为了保证设备安全和生产效率而设置的控制方式。
例如，在一个电梯系统中，为了防止电梯超载或者在运行过程中出现故障而导致人员伤亡等事故发生，可以采用联锁技术。
具体做法是在电梯门、轿厢、重载保护装置等部位设置相应的联锁装置，在特定条件下（如超载、门未关闭等），电梯将无法启动或者自动停止。
这样可以保证电梯的安全性和运行效率。
综上所述，自锁、互锁和联锁是电气控制电路中常见的控制方式，它们在保证设备安全、提高生产效率等方面起着重要作用。

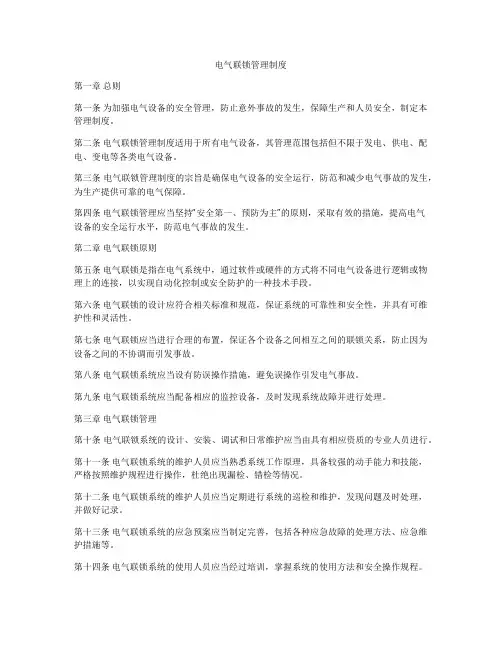

电气联锁管理制度第一章总则第一条为加强电气设备的安全管理，防止意外事故的发生，保障生产和人员安全，制定本管理制度。
第二条电气联锁管理制度适用于所有电气设备，其管理范围包括但不限于发电、供电、配电、变电等各类电气设备。
第三条电气联锁管理制度的宗旨是确保电气设备的安全运行，防范和减少电气事故的发生，为生产提供可靠的电气保障。
第四条电气联锁管理应当坚持“安全第一、预防为主”的原则，采取有效的措施，提高电气设备的安全运行水平，防范电气事故的发生。
第二章电气联锁原则第五条电气联锁是指在电气系统中，通过软件或硬件的方式将不同电气设备进行逻辑或物理上的连接，以实现自动化控制或安全防护的一种技术手段。
第六条电气联锁的设计应符合相关标准和规范，保证系统的可靠性和安全性，并具有可维护性和灵活性。
第七条电气联锁应当进行合理的布置，保证各个设备之间相互之间的联锁关系，防止因为设备之间的不协调而引发事故。
第八条电气联锁系统应当设有防误操作措施，避免误操作引发电气事故。
第九条电气联锁系统应当配备相应的监控设备，及时发现系统故障并进行处理。
第三章电气联锁管理第十条电气联锁系统的设计、安装、调试和日常维护应当由具有相应资质的专业人员进行。
第十一条电气联锁系统的维护人员应当熟悉系统工作原理，具备较强的动手能力和技能，严格按照维护规程进行操作，杜绝出现漏检、错检等情况。
第十二条电气联锁系统的维护人员应当定期进行系统的巡检和维护，发现问题及时处理，并做好记录。
第十三条电气联锁系统的应急预案应当制定完善，包括各种应急故障的处理方法、应急维护措施等。
第十四条电气联锁系统的使用人员应当经过培训，掌握系统的使用方法和安全操作规程。
第十五条电气联锁系统的使用人员应当按照规定进行操作，杜绝违规操作行为。
第四章电气联锁安全检查第十六条电气联锁系统应当定期进行安全检查，发现问题及时处理，确保系统的安全性和可靠性。
第十七条电气联锁系统安全检查内容主要包括系统的逻辑关系、物理连接、防误操作措施、故障报警系统等方面。

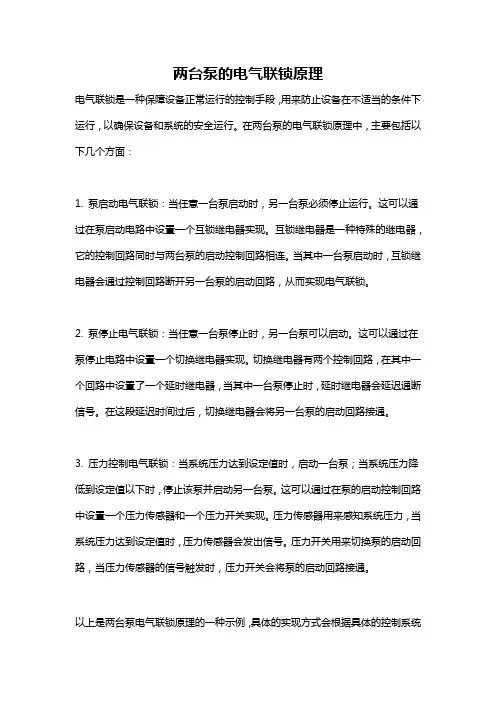

两台泵的电气联锁原理
电气联锁是一种保障设备正常运行的控制手段，用来防止设备在不适当的条件下运行，以确保设备和系统的安全运行。
在两台泵的电气联锁原理中，主要包括以下几个方面：
1. 泵启动电气联锁：当任意一台泵启动时，另一台泵必须停止运行。
这可以通过在泵启动电路中设置一个互锁继电器实现。
互锁继电器是一种特殊的继电器，它的控制回路同时与两台泵的启动控制回路相连。
当其中一台泵启动时，互锁继电器会通过控制回路断开另一台泵的启动回路，从而实现电气联锁。
2. 泵停止电气联锁：当任意一台泵停止时，另一台泵可以启动。
这可以通过在泵停止电路中设置一个切换继电器实现。
切换继电器有两个控制回路，在其中一个回路中设置了一个延时继电器，当其中一台泵停止时，延时继电器会延迟通断信号。
在这段延迟时间过后，切换继电器会将另一台泵的启动回路接通。
3. 压力控制电气联锁：当系统压力达到设定值时，启动一台泵；当系统压力降低到设定值以下时，停止该泵并启动另一台泵。
这可以通过在泵的启动控制回路中设置一个压力传感器和一个压力开关实现。
压力传感器用来感知系统压力，当系统压力达到设定值时，压力传感器会发出信号。
压力开关用来切换泵的启动回路，当压力传感器的信号触发时，压力开关会将泵的启动回路接通。
以上是两台泵电气联锁原理的一种示例，具体的实现方式会根据具体的控制系统
和要求而有所不同。
在实际应用中，还需结合实际情况和设备的特点进行综合设计。

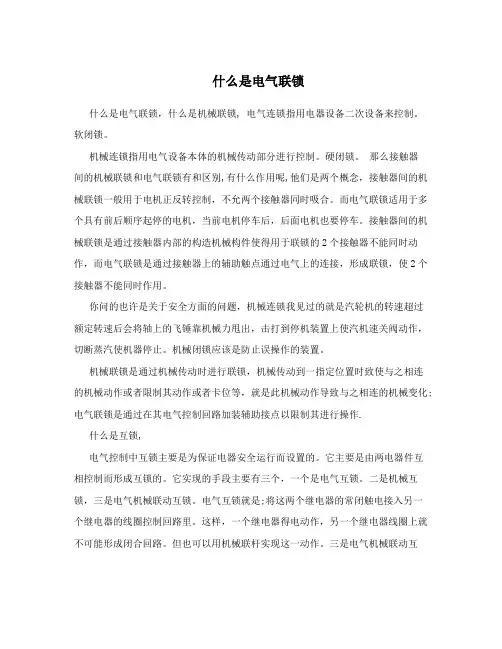

什么是电气联锁什么是电气联锁，什么是机械联锁, 电气连锁指用电器设备二次设备来控制。
软闭锁。
机械连锁指用电气设备本体的机械传动部分进行控制。
硬闭锁。
那么接触器间的机械联锁和电气联锁有和区别,有什么作用呢,他们是两个概念，接触器间的机械联锁一般用于电机正反转控制，不允两个接触器同时吸合。
而电气联锁适用于多个具有前后顺序起停的电机，当前电机停车后，后面电机也要停车。
接触器间的机械联锁是通过接触器内部的构造机械构件使得用于联锁的2个接触器不能同时动作，而电气联锁是通过接触器上的辅助触点通过电气上的连接，形成联锁，使2个接触器不能同时作用。
你问的也许是关于安全方面的问题，机械连锁我见过的就是汽轮机的转速超过额定转速后会将轴上的飞锤靠机械力甩出，击打到停机装置上使汽机速关阀动作，切断蒸汽使机器停止。
机械闭锁应该是防止误操作的装置。
机械联锁是通过机械传动时进行联锁，机械传动到一指定位置时致使与之相连的机械动作或者限制其动作或者卡位等，就是此机械动作导致与之相连的机械变化;电气联锁是通过在其电气控制回路加装辅助接点以限制其进行操作.什么是互锁,电气控制中互锁主要是为保证电器安全运行而设置的。
它主要是由两电器件互相控制而形成互锁的。
它实现的手段主要有三个，一个是电气互锁。
二是机械互锁，三是电气机械联动互锁。
电气互锁就是;将这两个继电器的常闭触电接入另一个继电器的线圈控制回路里。
这样，一个继电器得电动作，另一个继电器线圈上就不可能形成闭合回路。
但也可以用机械联杆实现这一动作。
三是电气机械联动互锁。
如高压柜内的仃电，不断开开关，隔离开关就拉不开，上述都拉不开就合不上接地刀闸，拉不接地开刀闸，就打不开高压柜门，就不能进行开关的检查等到工作。
电气集中联锁名词解释1.引言1.1 概述概述部分主要介绍电气集中联锁的基本概念和背景。
电气集中联锁是一种在电气系统中广泛应用的技术，用于确保设备和系统的安全运行。
它通过监测和控制电气信号的流动，防止设备在不同状态下产生冲突或故障。
电气集中联锁系统通常由中央控制器、传感器、执行器以及相应的逻辑控制器等组成。
这些组件共同协作，通过交换信息和执行相应的操作，确保系统运行在安全的范围内。
电气集中联锁在各种电力设备和系统中起到了重要的作用。
它广泛应用于发电厂、变电站、工业自动化系统等领域。
通过集中联锁，可以实现故障检测、设备保护、操作控制等功能，提高系统的可靠性、安全性和灵活性。
在发电厂中，电气集中联锁可以监测发动机负载、燃料供应、冷却系统等参数，保证发电机组的正常运行。
在变电站中，电气集中联锁可以监测输入输出电压、电流等参数，保证电力供应的稳定和可靠。
随着电力系统的不断发展和技术的不断进步，电气集中联锁也不断演化和完善。
传统的电气集中联锁系统主要采用硬件电路和继电器来实现逻辑控制，但现在越来越多地使用基于计算机的数字化控制技术，提高了系统的可编程性和灵活性。
同时，随着智能电网和可再生能源的兴起，电气集中联锁也面临着新的挑战和机遇。
未来，我们可以预期电气集中联锁将更加智能化和网络化，与其他系统进行更紧密的协作，实现电力系统的高效运行和可持续发展。
文章结构部分的内容可以包括以下几个方面：1.2 文章结构本文共分为三个主要部分：引言、正文和结论。
下面将对各个部分的内容进行简要介绍。
引言部分主要包括概述、文章结构和目的。
在概述中，将对电气集中联锁这个主题进行简要说明，介绍其基本概念和作用。
文章结构部分则对本文的结构进行说明，阐述各个部分的内容和组织方式。
目的部分则明确论文的目标，即对电气集中联锁进行解释和分析，并总结其重要性以及未来的发展趋势。
正文部分是本文的核心，主要包括电气集中联锁概念和作用两个小节。
在电气集中联锁概念部分，将对电气集中联锁的定义进行解释，阐述其在电气工程领域中的意义和基本原理。
解释电气控制电路中的自锁、互锁和联锁自锁、互锁和联锁的基本概念在电气控制电路中，自锁、互锁和联锁是指一种通过特定的电路设计来实现对电器设备或系统的控制与保护的机制。
它们是工业自动化控制中常用的技术手段，能够确保电器设备的正常运行，并防止操作人员或其他外界条件对设备造成损害或危险。
•自锁：是指一种通过自身状态变化来控制自己的开启或关闭的机制。
当电器设备处于某种特定的状态时，通过电气控制电路可以使其保持在该状态，即使控制信号消失也能继续保持该状态，直到另一个信号的输入才能改变设备的状态。
•互锁：是指通过相互之间的制约关系来控制各个电器设备的工作状态，确保它们不能同时处于某种特定的状态。
当一个设备处于一种特定的状态时，其他设备将被禁止进入相同或相冲突的状态，以避免设备之间的干扰和冲突。
•联锁：是指通过不同设备之间的逻辑关系来实现控制和保护的机制。
联锁通常涉及多个设备之间的信息传递和相互配合，使得整个系统能够协调工作，保证安全和高效的运行，避免危险和故障的发生。
自锁电路的工作原理和应用场景自锁是一种常见的电气控制电路技术，在许多电器设备和系统中被广泛应用。
自锁电路的工作原理基于其特定的电路设计，通过将控制信号与设备的状态进行关联，实现设备状态的自动保持。
以下是一些自锁电路的常见应用场景：1.电磁继电器的自锁：通常在需要长时间保持电器设备状态的应用中使用。
在控制电路中，当控制信号触发继电器后，通过将继电器的触点接通至继电器的励磁回路，实现继电器的自锁状态。
只有当另一个信号输入时，才能改变继电器的状态。
2.独立按键开关的自锁：常见于控制电路中需要手动控制设备状态的场景，如电气控制箱等。
通过在按键开关的回路中添加一个自锁电路，一次按下按键可以控制设备的开启或关闭，并自动保持该状态，直到再次按下按键才能改变设备状态。
3.电动机自锁：适用于需要长时间连续运行电动机的场景。
通过自锁电路将电动机的控制信号与电动机的状态进行关联，实现电动机运行状态的自动保持。
解释电气控制电路中的联锁
联锁是指在电气控制电路中，通过一系列的开关、传感器等元件，实现对设备或系统的控制和监测。
联锁机制的目的在于保证设备的安全运行和防止人为操作的失误导致设备损坏或事故发生。
电气联锁通常通过一系列连锁开关、限位开关、接近开关、安全继电器等元件组成。
这些元件可以在设备启动、停止、转动、速度和方向变化等过程中起到重要的控制和监测作用。
电气联锁还可以在发生异常情况时自动切断设备电源，刹车机器运动或给操作员某种信号提示，实现对设备的主动保护。
电气联锁的实现要求具备三个条件：一是保证控制逻辑正确，确保设备在任何情况下均符合安全规范；二是需要合理的布线和连接方式，确保电气联锁的稳定、可靠和易于维护；三是需要考虑联锁对设备运行的影响，确保联锁不影响设备的正常运行或导致不必要的停机。
在实际的生产过程中，电气联锁是保障生产设备安全的重要手段。
例如，自动上下料系统在设备工作时需要检测工件是否放置在位置上，若没有则自动停止运行，从而避免碰撞；另外，一些机床设备在操作过程中可能存在卡钻等异常情况，电气联锁可以自动切断电源，避免设备故障和人员伤害。
解释电气控制电路中的自锁互锁和联锁自锁、互锁和联锁是电气控制电路中常用的概念，它们在确保系统稳定和安全运行方面起着重要作用。
本文将深入探讨这些概念的含义、原理和应用，并分享我对它们的观点和理解。
1. 自锁（Self-Locking）1.1 定义自锁是指电气控制电路中一种特殊的状态，该状态下，系统会因为某些条件的改变而保持在当前状态。
一旦系统处于自锁状态，它将保持在当前状态，即使条件发生改变。
1.2 原理自锁的实现通常依赖于反馈回路或保持回路。
在反馈回路中，输出信号将通过反馈信号对输入进行控制，使系统维持在特定状态。
在保持回路中，系统通过保持装置（如继电器或触发器）来保持电路的状态。
1.3 应用自锁在电气控制电路中有广泛的应用。
一个常见的例子是按下按钮启动电机的控制电路。
当按钮按下时，电路被激活，并在按钮释放前保持激活状态，即使按钮已经松开。
这种自锁设计确保电机继续运行，直到另一个条件（如停止按钮的按下）中断电路。
2. 互锁（Interlocking）2.1 定义互锁是指通过同时满足一系列条件来确保系统按照特定的顺序进行操作的方法。
互锁可以防止不安全的操作或系统故障。
2.2 原理互锁通过逻辑电路或电气装置来实现。
这些电路或装置根据特定的条件来控制系统的操作顺序。
只有在满足所有条件时，互锁电路才会激活，允许系统继续运行。
2.3 应用互锁在许多电气控制系统中都有重要的应用。
一个典型的例子是在电梯系统中。
电梯门互锁系统确保只有当电梯停在正确楼层且门完全关闭时，才能启动电梯运行。
这种互锁设计避免了可能造成人员伤害或设备损坏的操作错误。
3. 联锁（Interconnection Locking）3.1 定义联锁是指将两个或多个相关的电路相互连接，以确保它们按照特定的顺序或条件进行操作。
3.2 原理联锁通过电气连接或逻辑电路来实现。
这些连接或电路将两个或多个电路关联起来，以实现相互阻止或激活的功能。
联锁的目的是确保不同电路之间的相互作用在正确的顺序和条件下进行。
电气联锁的作用
电气联锁是指通过电气设备和电气信号实现的互锁控制，其作用主要体现在以下几个方面：
1. 安全控制：电气联锁是防止设备在不安全状态下操作的重要手段。
例如，当一台设备处于开启状态时，其它设备不允许关闭或启动，以防止意外发生。
2. 设备保护：电气联锁可以确保设备在正常工作条件下运行，避免由于操作错误或故障引起的设备损坏。
例如，当一个设备处于运行状态时，其它设备不允许进行维修或调试，以保护设备的完整性。
3. 工序协调：电气联锁可以协调多个设备之间的工作顺序，确保工序按照规定顺序进行。
例如，在生产线上，当一个设备处于运行状态时，其它设备不允许进行操作，以确保生产线的正常运行。
4. 故障报警：电气联锁可以监测设备的运行状态，及时发现设备的故障或异常。
例如，当设备电流过载或温度过高时，电气联锁可以通过信号传递给控制系统，触发相应的故障报警。
总的来说，电气联锁在工业生产、交通运输、能源等领域中起着重要的作用，可以提高设备运行的安全性和可靠性，保护设备的完整性，协调工序的顺序，及时报警故障。
什么是电气联锁，什么是机械联锁？
电气连锁指用电器设备二次设备来控制。
软闭锁。
机械连锁指用电气设备本体的机械传动部分进行控制。
硬闭锁。
那么接触器间的机械联锁和电气联锁有和区别？有什么作用呢？他们是两个概念，接触器间的机械联锁一般用于电机正反转控制，不允两个接触器同时吸合。
而电气联锁适用于多个具有前后顺序起停的电机，当前电机停车后，后面电机也要停车。
接触器间的机械联锁是通过接触器内部的构造机械构件使得用于联锁的2个接触器不能同时
动作，而电气联锁是通过接触器上的辅助触点通过电气上的连接，形成联锁，使2个接触器不能同时作用。
你问的也许是关于安全方面的问题，机械连锁我见过的就是汽轮机的转速超过额定转速后会将轴上的飞锤靠机械力甩出，击打到停机装置上使汽机速关阀动作，切断蒸汽使机器停止。
机械闭锁应该是防止误操作的装置。
机械联锁是通过机械传动时进行联锁，机械传动到一指定位置时致使与之相连的机械动作或者限制其动作或者卡位等，就是此机械动作导致与之相连的机械变化；电气联锁是通过在其电气控制回路加装辅助接点以限制其进行操作.
什么是互锁？
电气控制中互锁主要是为保证电器安全运行而设置的。
它主要是由两电器件互相控制而形成互锁的。
它实现的手段主要有三个，一个是电气互锁。
二是机械互锁，三是电气机械联动互锁。
电气互锁就是；将这两个继电器的常闭触电接入另一个继电器的线圈控制回路里。
这样，一个继电器得电动作，另一个继电器线圈上就不可能形成闭合回路。
但也可以用机械联杆实现这一动作。
三是电气机械联动互锁。
如高压柜内的仃电，不断开开关，隔离开关就拉不开，上述都拉不开就合不上接地刀闸，拉不接地开刀闸，就打不开高压柜门，就不能进行开关的检查等到工作。
