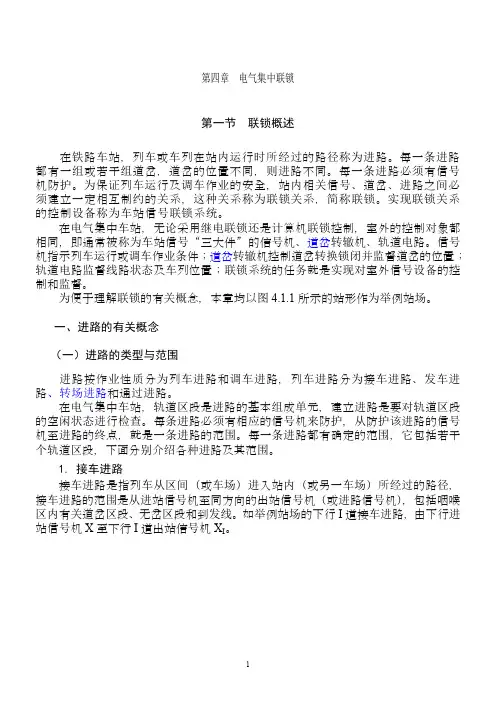

第四章电气集中联锁第一节联锁概述在铁路车站，列车或车列在站内运行时所经过的路径称为进路。
每一条进路都有一组或若干组道岔，道岔的位置不同，则进路不同。
每一条进路必须有信号机防护。
为保证列车运行及调车作业的安全，站内相关信号、道岔、进路之间必须建立一定相互制约的关系，这种关系称为联锁关系，简称联锁。
实现联锁关系的控制设备称为车站信号联锁系统。
在电气集中车站，无论采用继电联锁还是计算机联锁控制，室外的控制对象都相同，即通常被称为车站信号“三大件”的信号机、道岔转辙机、轨道电路。
信号机指示列车运行或调车作业条件；道岔转辙机控制道岔转换锁闭并监督道岔的位置；轨道电路监督线路状态及车列位置；联锁系统的任务就是实现对室外信号设备的控制和监督。
为便于理解联锁的有关概念，本章均以图4.1.1所示的站形作为举例站场。
一、进路的有关概念（一）进路的类型与范围进路按作业性质分为列车进路和调车进路，列车进路分为接车进路、发车进路、转场进路和通过进路。
在电气集中车站，轨道区段是进路的基本组成单元，建立进路是要对轨道区段的空闲状态进行检查。
每条进路必须有相应的信号机来防护，从防护该进路的信号机至进路的终点，就是一条进路的范围。
每一条进路都有确定的范围，它包括若干个轨道区段，下面分别介绍各种进路及其范围。
1. 接车进路接车进路是指列车从区间（或车场）进入站内（或另一车场）所经过的路径，接车进路的范围是从进站信号机至同方向的出站信号机（或进路信号机），包括咽喉区内有关道岔区段、无岔区段和到发线。
如举例站场的下行I道接车进路，由下行进站信号机X至下行I道出站信号机X I。
上2. 发车进路发车进路是指列车由车站（或车场）驶出，进入区间（或另一车场）所经过的路径，接车进路的范围是从出站信号机至反方向的进站信号机（区间双方向运行）或站界标（区间单方向运行）或阻拦的进路信号机，包括咽喉区内有关道岔区段、图4.1.1 举例站场车站信号设备平面布置无岔区段，并不包括到发线。

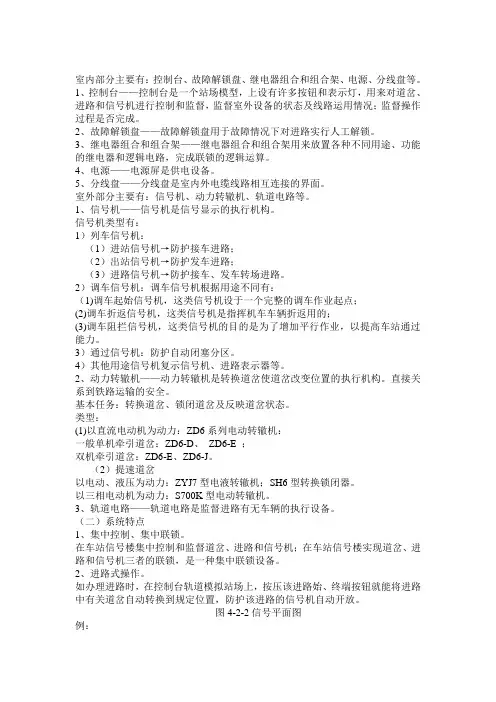

室内部分主要有：控制台、故障解锁盘、继电器组合和组合架、电源、分线盘等。
1、控制台——控制台是一个站场模型，上设有许多按钮和表示灯，用来对道岔、进路和信号机进行控制和监督，监督室外设备的状态及线路运用情况；监督操作过程是否完成。
2、故障解锁盘——故障解锁盘用于故障情况下对进路实行人工解锁。
3、继电器组合和组合架——继电器组合和组合架用来放置各种不同用途、功能的继电器和逻辑电路，完成联锁的逻辑运算。
4、电源——电源屏是供电设备。
5、分线盘——分线盘是室内外电缆线路相互连接的界面。
室外部分主要有：信号机、动力转辙机、轨道电路等。
1、信号机——信号机是信号显示的执行机构。
信号机类型有：1）列车信号机：（1）进站信号机→防护接车进路；（2）出站信号机→防护发车进路；（3）进路信号机→防护接车、发车转场进路。
2）调车信号机：调车信号机根据用途不同有：（1)调车起始信号机，这类信号机设于一个完整的调车作业起点；(2)调车折返信号机，这类信号机是指挥机车车辆折返用的；(3)调车阻拦信号机，这类信号机的目的是为了增加平行作业，以提高车站通过能力。
3）通过信号机：防护自动闭塞分区。
4）其他用途信号机复示信号机、进路表示器等。
2、动力转辙机——动力转辙机是转换道岔使道岔改变位置的执行机构。
直接关系到铁路运输的安全。
基本任务：转换道岔、锁闭道岔及反映道岔状态。
类型：(1)以直流电动机为动力：ZD6系列电动转辙机：一般单机牵引道岔：ZD6-D、ZD6-E ；双机牵引道岔：ZD6-E、ZD6-J。
（2）提速道岔以电动、液压为动力：ZYJ7型电液转辙机；SH6型转换锁闭器。
以三相电动机为动力：S700K型电动转辙机。
3、轨道电路——轨道电路是监督进路有无车辆的执行设备。
（二）系统特点1、集中控制、集中联锁。
在车站信号楼集中控制和监督道岔、进路和信号机；在车站信号楼实现道岔、进路和信号机三者的联锁，是一种集中联锁设备。
2、进路式操作。
铁路6502电气集中和计算机联锁进路1、什么叫进路？进路是车站内列车或调车车列有一点运行至另一点的全部过程。
其中列车用的进路称为列车进路，调车用的进路称为调车进路。
进路要求其包括得道岔必须处在规定的位置上。
进路上包括数个轨道区段。
2、列车进路如何分类？列车进路分为接车进路、发车进路和通过进路。
接车进路指列车进路车站（或车场）所经过的路径，始于进站信号机，终于另一端咽喉的出战信号机（或进路信号机）。
发车进路指由车站（或车场）驶出所经过的进路，起于出站信号机，终于站界处。
通过进路是指列车经正线不停车经过车站（或车场）的进路。
3、短调车进路和长调车进路如何区分？短调车进路指从始端的防护信号机（所调动车列、车辆、单机、动车最前端）开始，到下一架阻挡信号机为止的一个单元调车进路。
长调车进路由两个及以上单元调车进路组成。
调车进路的长短，不是只进路的长短，而是调车进路中阻挡信号机是一架还是几架。
4、基本进路和变通进路如何确定？站内有一点向另一点运行有几条进路时，规定常用的（或者说较合理的）一条为基本进路。
基本进路一般是两点间最近的、对其他进路影响最小的进路。
《行规》附件6：“6502型电气集中使用说明”中，基本进路：指按下进路始端和终端两个按钮后，所排列出的一条较合理的列车或调车进路，也称为优先进路。
此时，基本进路以外的其余进路叫做变通进路（又称迂回进路）。
为什么要设变通进路呢？目的是为了提高作业效率，增加列车或调车运行的灵活性。
当基本进路上得道岔发生故障、轨道电路被占用或故障等原因，不能开通基本进路时，可以开通变通进路，使列车或调车车列运行不会受阻。
5、敌对进路同时行车会影响行车安全的任意两条进路是敌对进路。
敌对进路必须互相照查（找茬），不得同时开通。
另外，同一到发线对向的调车进路是敌对进路吗？同一到发线上允许同时建立对向的调车进路，这样对调车作业较多的车站可提高作业效率，但对于调车作业较少的中间站，同一到发线上同时建立对向的调车进路，也可作为敌对进路。

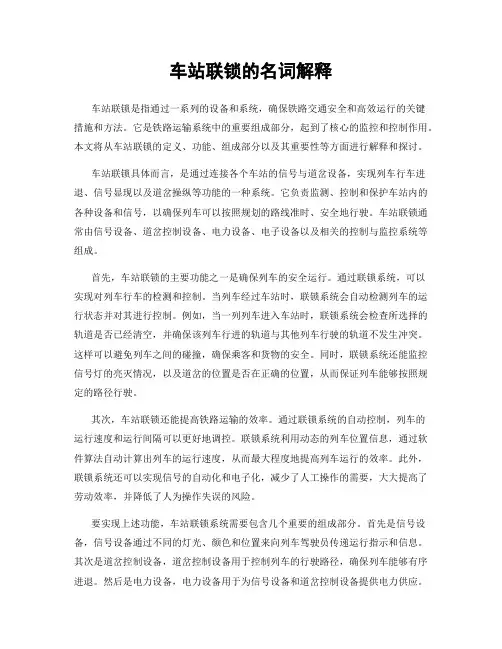

车站联锁的名词解释车站联锁是指通过一系列的设备和系统，确保铁路交通安全和高效运行的关键措施和方法。
它是铁路运输系统中的重要组成部分，起到了核心的监控和控制作用。
本文将从车站联锁的定义、功能、组成部分以及其重要性等方面进行解释和探讨。
车站联锁具体而言，是通过连接各个车站的信号与道岔设备，实现列车行车进退、信号显现以及道岔操纵等功能的一种系统。
它负责监测、控制和保护车站内的各种设备和信号，以确保列车可以按照规划的路线准时、安全地行驶。
车站联锁通常由信号设备、道岔控制设备、电力设备、电子设备以及相关的控制与监控系统等组成。
首先，车站联锁的主要功能之一是确保列车的安全运行。
通过联锁系统，可以实现对列车行车的检测和控制。
当列车经过车站时，联锁系统会自动检测列车的运行状态并对其进行控制。
例如，当一列列车进入车站时，联锁系统会检查所选择的轨道是否已经清空，并确保该列车行进的轨道与其他列车行驶的轨道不发生冲突。
这样可以避免列车之间的碰撞，确保乘客和货物的安全。
同时，联锁系统还能监控信号灯的亮灭情况，以及道岔的位置是否在正确的位置，从而保证列车能够按照规定的路径行驶。
其次，车站联锁还能提高铁路运输的效率。
通过联锁系统的自动控制，列车的运行速度和运行间隔可以更好地调控。
联锁系统利用动态的列车位置信息，通过软件算法自动计算出列车的运行速度，从而最大程度地提高列车运行的效率。
此外，联锁系统还可以实现信号的自动化和电子化，减少了人工操作的需要，大大提高了劳动效率，并降低了人为操作失误的风险。
要实现上述功能，车站联锁系统需要包含几个重要的组成部分。
首先是信号设备，信号设备通过不同的灯光、颜色和位置来向列车驾驶员传递运行指示和信息。
其次是道岔控制设备，道岔控制设备用于控制列车的行驶路径，确保列车能够有序进退。
然后是电力设备，电力设备用于为信号设备和道岔控制设备提供电力供应。
再次是电子设备，电子设备用于收集和处理运行数据，实现联锁系统的自动监控和控制功能。

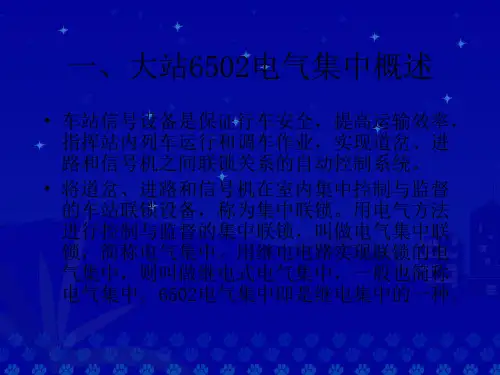

第一篇继电集中联锁联锁设备的作用：是保证站内运输作业安全、提高作业效率的铁路信号设备，他的控制对象是道岔、进路、信号机。
电气集中：将道岔、进路和信号机用电器的方法集中控制和监督，并实现它们之间的联锁关系的技术方法和设备称为电气集中联锁。
第一节电气集中的组成一、室内设备概况电气集中室内设备一般设置在信号楼内，信号楼是车站的控制中心。
1．控制台在信号楼车站值班员室内设有控制台。
控制台的盘面是按照每个车站站场的实际情况布置的，盘面上的模拟站场线路、接发车进路方向、道岔和信号机位置均与站场实际位置相对应。
6502电气集中控制台是用各种标准的单元块拼装而成的，称为单元控制台。
在控制台盘面上设有各种用途的按钮和表示灯，以及电流表。
在控制台中部设有供车站值班员使用的工作台，背面下部设有配线端子板、熔断器及报警电铃。
控制台作用是车站值班员集中控制和监督全站的道岔、进路和信号机，指挥列车运行和调车作业的控制设备；也可供信号维修人员分析判断控制系统故障范围用。
2．区段人工解锁按钮盘在离开控制台一定距离的室内，装设区段人工解锁按钮盘，改按钮短工设有40—120个带铅封的事故按钮，每个道岔区段和设置区段组合的无岔区段设一个事故按钮。
人工解锁按扭盘的作用是控制台操作时的辅助设备，当轨道电路区段因故障不能正常解锁时，用它办理故障解锁；在更换继电器或停电后恢复后，用来使设备恢复正常状态；在用取消进路办法不能关闭信号时，可用它关闭信号。
3、继电器组合及组合架在信号楼继电枞室内设有继电器组合及组合架。
在电气集中车站需要大量继电器，把具有相同控制对象的继电器按照定型电路环节组合在—起，叫做继电器组合，简称组合。
6502电气集中的定型组合是根据车站信号平面布置图上的道岔、信号机和道岔区段设计的，共有12种定型组合。
6502电气集中采用通用的垫气集中组合架。
组合架分11层，l—10层安装继电器组合，每层安装一个继电器组合。
继电器按组合放置在组合架上，每个组合包括的继电器数最多不超过10个。
铁路车站信号基础知识目录一、车站信号基础知识 (2)（一）6502电气集中要紧设备介绍 (2)1.设备归纳 (2)2.车站平面图的设置（参照车站信号教材附图1及附图2） (4)（二）正常利用6502电气集中设备的操作方式 (11)1.6502电气集中联锁电路 (11)2.排列进路 (21)3.其他操作方式 (23)4.操作6502设备应遵循的操作程序 (26)（三）6502电气集中设备故障判定与处置 (27)（四）运算机联锁 (28)1.我国运算机联锁的典型系统 (29)2.运算机联锁的功能 (29)3.运算机联锁的优越性 (29)二、温习题 (30)一、车站信号基础知识（一）6502电气集中要紧设备介绍1.设备归纳车站联锁设备是保证站内运输作业平安，提高作业效率的铁路信号设备，它的操纵对象是道岔、进路、信号机。
将道岔、进路、信号机用电气方式集中操纵与监督，并实现他们之间联锁关系的技术方式和设备称为电气集中联锁，用继电器实现联锁关系的称为继电电气集中联锁，6502电气集中是我国目前应用最普遍的一种继电电气集中联锁。
集中联锁车站信号设备要紧分为室内设备和室外设备。
其设备组成如图1-1所示，室内设备包括操纵台、区段人工解锁按钮盘、继电器组合及组合架、电源屏和分线盘；室外设备包括色灯信号机、电动转辙机、轨道电路、电缆及箱盒设备。
如表1-1所示.设备名称设备用途使用管理情况室内设控制台控制和监督现场信号机、道岔和轨道电路等车站值班员使用，信号维修人员分析判断故障时使用区段人工解锁盘办理故障解锁、恢复设备正常使用状态车站值班员、信号维修人员使表1-1电气集中设备组成总表图1-1电气集中组成示意图1）操纵台①按钮a.进路按钮，➢凡设有信号机的地址都有进路按钮；➢列车进路按钮（LA）为绿色，设在线路上，调车进路按钮(DA)为白色，设在线路旁。
b.道岔操作按钮➢道岔单独操作按钮，对应于每组单动道岔或双动道岔设置；➢道岔总定位按钮和总反位按钮，每一个咽喉设置一套。
《车站信号自动控制》课程标准1.课程说明（1）课程性质：本门课程是铁道信号自动控制专业的核心课程。
（2）课程任务：主要针对铁路信号工、铁路施工者等岗位开设，主要任务是培养学生在铁路信号工岗位的熟悉设备能力，要求学生掌握铁路信号运营基础的知识，和列车或调车车列的进路控制过程及在各个阶段需要完成的功能，使学生掌握车站6502系统和计算机联锁系统等方面的基本技能。
（3）课程衔接：在课程设置上，前导课程有《电路分析》、《铁路信号基础》, 后续课程有《铁路信号测量》、《区间信号自动控制》、《列车运行控制系统》。
2.学习目标第一段：学生们通过学习本专业课程，学生们明白了必须坚持“安全第一，预防为主，综合治理”的方针。
这是铁路专业安全开展必须遵循的法那么。
通过这两年的教学，使学生们综合运用所学铁路信号的相关知识分析和解决实际问题，并且锻炼了创新能力。
第二段：通过《铁路信号自动控制》课程的学习，学生们在实际操作方面有了一定的收获，使学生们学会了（1）ZD6转辙机的内部配线与结构（2）ZD6转辙机的分解、组装（3）计算机连锁（4）对6502控制台的正确操纵（5）信号平面布置图的设计，主要培养学生掌握铁路信号运营基础的知识，和列车或调车车列的进路控制过程及在各个阶段需要完成的功能。
3.课程设计课程设计的总体思路是以职业岗位需求，主导专业教学内容的组织；以专业培养目标的实现，主导专业教学的实施。
4.教学设计（1）掌握车站信号自动控制设备的技术基础理论；（2）明确6502大站电气集中联锁设备的结构，完成联锁关系的基本原理。
（3）对6502电气集中的电路网络结构有一个总体把握，明确从办理进路到进路解锁全过程电路的大致动作程序；（4）能运用所学的理论，分析设备故障的原因，提出排除故障的措施。
同时使学生们明白：大站电气集中概述①掌握大站电气集中设备概况，掌握室内外设备的组成；②看懂车站信号平面图，对图中相关要素有一定程度的认识；③掌握控制台的结构，看懂控制台盘面图，对图中相关要素有一定程度的认识, 会利用控制台办理简单的接发车作业；④掌握12种定型组合的类型，了解站场对定型组合的选用。
