费希尔定位器讲义一．费希尔定位器的分类介绍。
二．费希尔定位器的工作原理。
三．费希尔定位器的调试及整定。
四．4200反馈快速调整的方法。
费希尔国际有限公司始于1880年，发明人是william Fisher发明了第一台泵调节器。
分类“DVC5000。
DVC6000。
DVC2000DVC2000----------直行程,角行程。
行程：最大2英寸，在大的行程可以通过增加气动放大器，改变双作用。
没有连接杆和连接件减少了安装零件和安装的复杂程度。
里面带非接触式阀位变送器和阀位开关，阀位变送器需要单独供电。
二. 费希尔定位器的工作原理。
Fisher DVC5000/6000系列智能定位器的结构原理图如下图所示智能定位器结构原理图：工作原理:控制器来的控制信号经端子盒进到印刷线路板子模块，在这里被微处理器读取后经数字算法处理后转换成模拟量后送给I/P转换器。
当信号改变时I/P转换器的线圈和衔铁之间的磁吸引力改变，并因此改变了喷嘴挡板间的距离进而改变了喷嘴背压，该背压经放大器放大后送给执行机构并通过执行机构改变阀杆的位置。
阀行程传感器通过反馈杆感受阀杆位置的变化，并将此信号反给印刷线路板组件参与计算。
当阀杆位置达到正确位置，阀杆位置信号反到印刷线路板组建，经过处理后使I/P驱动信号稳定下来，则喷嘴背压稳定下来，则到执行机构的输出力也稳定下来阀杆位置不再变化。
单作用执行机构：将单作用正作用式数字式阀门控制器（a型气动放大器）连接到单作用执行机构上时，必须把输出口B堵死，把输出口A连接到执行机构膜盖上。
在输出口B处不需要压力表，在其相应位置上改装一个带过滤网的排空管塞。
将单作用反作用式数字式阀门控制器（B型气动放大器）连接到单作用执行机构上时，必须把输出口A堵死，把输出口B连接到执行机构膜盖上。
在输出口A处不需要压力表，应改装一个堵头。
双作用执行机构：当用在双作用执行机构上时，DVC6000系列数字式阀门控制器通常采用A型气动放大器，当无输入信号时，如果气动放大器已经调整好，则输出口A的压力应为0，而输出口B的压力等于输入气源的的压力。

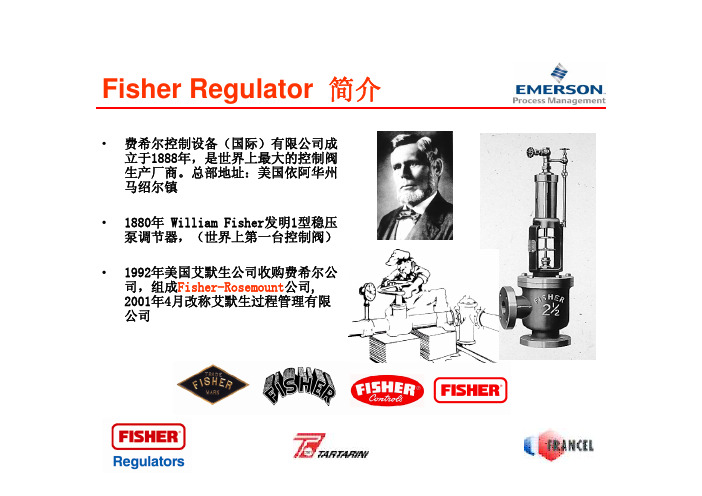

Fisher Regulator 简介•费希尔控制设备（国际）有限公司成立于1888年，是世界上最大的控制阀生产厂商。
总部地址：美国依阿华州马绍尔镇•1880年William Fisher发明1型稳压泵调节器，（世界上第一台控制阀）•1992年美国艾默生公司收购费希尔公司，组成Fisher-Rosemount公司,2001年4月改称艾默生过程管理有限公司Fisher Regulator Regulator 的作用是什么？Fisher Regulator •Regulator（调压器的作用）To match downstreamdemand while keepingthe downstream pressureconstant.Fisher Regulator 原理Regulator-调压器按作用方式主要分二种类型1、指挥器式PILOT2、直接作用式DIRECTFisher Regulator 原理•直接作用式原理图P1= 100 PsigQ = 50 SCFH P2= 10 Psig2 InchesFS= 100 LbFD= 100 LbFisher Regulator 原理红色为入口、蓝色为出口；当出口压力与弹簧加载压力平衡时调压器处于稳定状态。
Fisher Regulator 原理•指挥器式调压器原理图Fisher Regulator 原理•Pilot –regulator1098－EGRFisher Regulator 原理Fisher Regulator 分类•按用途分减压阀、泄压阀Fisher Regulator 分类•泄压阀原理图Fisher Regulator 分类•减压阀原理图Fisher Regulator•调压器的适用介质气体－压缩空气、氮气、氧气氩气等工艺气体液体－水、非腐蚀性液体（燃料油、润滑油等）蒸汽Fisher Regulator•常用口径及压力等级DN15-DN200 ½’-8’PN16-40 ANSI 150-ANSI300•连接形式－法兰、罗纹、焊接•材质－铸铁、碳钢、不锈钢、铜等•温、压限：－200℃－343 ℃气体400Bar 液体138Bar •特殊应用－超低温、氧气工况Fisher RegulatorREGULATOR VSCONTROL VALVEFisher Regulator 结构比较•调节阀的结构Fisher Regulator •调压器的结构Fisher Regulator •技术指标精度行程开度泄漏等级响应速度故障模式Fisher Regulator•Accuracy－精度相对调节阀而言调压器的精度较低，一般在2％－20％之间Fisher Regulator•行程及开度调节阀的行程与开度一般可以用英寸、百分比来计量。
费希尔fisher调压阀费希尔fisher调压阀有⾊⾦属冶炼及压延加⼯业利润同⽐将增长100％。
有⾊⾦属矿采选业利润同⽐将增长70％。
⼯程机械⾏业利润同⽐将增长100％。
造船业利润同⽐将增长100％。
汽车整车业利润同⽐将增长50％。
农业机械⾏业利润同⽐将增长50％。
⽔泥制造业利润同⽐将增长60％。
⼀、产品[⾼灵敏度蒸汽减压阀]的详细资料：产品型号：YG43H/Y型产品名称：⾼灵敏度蒸汽减压阀产品特点：本产品主要⽤于蒸汽管路，适⽤于进⼝压⼒变化⼤，流量变化⼤的蒸汽管路。
⼆、结构特点和⽤处：本系列减压阀属于先导活塞式减压阀。
由主阀和导阀两部分组成。
主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。
导阀主要由阀座、阀瓣、膜⽚、弹簧、调节弹簧等零件组成。
通过调节调节弹簧压⼒设定出⼝压⼒、利⽤膜⽚传感出⼝压⼒变化，通过导阀启闭驱动活塞调节主阀节流部位过流⾯积的⼤⼩，实现减压稳压功能。
本系列产品在普通减压阀基础上做了以下改进，加⼤了活塞⾯积，改变了节流结构，改变了密封形式，改进了导阀结构和调节2、改善了流线分布，降低了噪声。
3、改进了密封⾯结构，延长了密封⾯寿命。
三、主要技术参数和性能指标：公称压⼒(Mpa) 1.0 1.6壳体试验压⼒(Mpa)* 1.5 2.4密封试验压⼒(Mpa) 1.0 1.6最⾼进⼝压⼒(Mpa) 1.0 1.6出⼝压⼒范围(Mpa) 0.04-0.6 0.04-1.0 压⼒特性偏差(Mpa)△Pp2P GB12246-1989流量特性偏差(Mpa)P2G GB12246-1989最⼩压差(Mpa) 0.05 0.07渗漏量GB12245-1989*：壳体试验不包括膜⽚、顶盖四、主要零件材料：零件名称零件材料阀体阀盖底盖WCB阀座阀瓣2Cr13缸套活塞铝铁青铜膜⽚PH15-7Mo活塞环对位聚苯导阀座导阀瓣2Cr13主阀弹簧50CrV A导调主弹簧50CrV A调节弹簧60Si2Mn五、流量系数(Cv)：DN 15 20 25 32 40 50 65 80Cv 1 2.5 4 6.5 9 16 25 36 六、⼯洲牌⾼灵敏度蒸汽减压阀YG43H/Y系列连接尺⼨：公称通径DN外形尺⼨连接尺⼨L H H1PN 1.0MPa PN 1.6MPaD K n-ф d C D K n-ф d C15 140 160 65 95 65 414 45 12 95 65 414 45 1 420 140 160 65 1010575 414 551425 150 168 68 11585 414 65 1411585 414 651432 180 185 75 13100 418 78 16 13100 418 78 1 5 5 640 180 185 78 145110 418 85 16145110 418 851650 200 193 88 16125 418 100 1616125 418 1001665 230 208 98 18145 418 120 1818145 418 12080 260 228 117 195160 418 135 18195160 818 1352⼀、结构特点和⽤处：⾼压减压阀属于先导活塞式减压阀。
